Czy zastanawiasz się, dlaczego sygnał DVB-T2 jest słaby lub wcale go nie ma, mimo że antena jest podłączona? Kluczem do rozwiązania tego problemu może być prawidłowe ustawienie polaryzacji anteny. Ten poradnik krok po kroku wyjaśni, czym jest polaryzacja H i V, jak sprawdzić właściwą dla Twojej lokalizacji w Polsce i jak poprawnie zamontować antenę, aby cieszyć się stabilnym odbiorem telewizji naziemnej.
Jak sprawdzić polaryzację anteny DVB-T2 i poprawnie ją ustawić w Polsce?
- Dominująca polaryzacja w Polsce to pozioma (H) dla DVB-T2/HEVC.
- Polaryzacja pionowa (V) jest rzadkością, stosowaną głównie przez nadajniki doświetlające w trudnym terenie.
- Błędne ustawienie polaryzacji drastycznie tłumi sygnał (nawet o 20 dB), prowadząc do braku odbioru.
- Prawidłową polaryzację sprawdzisz na stronach Emitel lub UKE, lokalizując najbliższy nadajnik.
- Anteny "uniwersalne" H/V wymagają fizycznego montażu zgodnego z polaryzacją nadajnika.
- Standard DVB-T2/HEVC nie zmienił zasad polaryzacji.
Polaryzacja H czy V? Oto klucz do idealnego odbioru telewizji DVB-T2
Wielu użytkowników telewizji naziemnej, borykając się z problemami z odbiorem, skupia się na wyborze odpowiedniej anteny, jej wzmocnieniu czy kierunku ustawienia. Często jednak zapominamy o jednym, fundamentalnym aspekcie, który może przesądzić o tym, czy w ogóle będziemy mieli sygnał mowa o polaryzacji. To właśnie ona, obok kierunku i siły sygnału, jest krytycznym elementem prawidłowego odbioru DVB-T2. Jeśli doświadczasz frustracji związanej z komunikatami "brak sygnału" lub niestabilnym obrazem, ten poradnik został stworzony właśnie dla Ciebie. Obiecuję, że po jego przeczytaniu, zrozumiesz, gdzie leży problem i jak go skutecznie rozwiązać.
Dlaczego zła polaryzacja to najczęstsza przyczyna "braku sygnału"?
Z mojego doświadczenia wynika, że błędne ustawienie polaryzacji to jeden z najczęstszych, a jednocześnie najbardziej niedocenianych powodów problemów z odbiorem telewizji naziemnej. Wyobraź sobie, że nadajnik wysyła sygnał w jednym "kierunku drgań", a Twoja antena jest ustawiona w zupełnie innym. To trochę jak próba złapania poziomo lecącej piłki siatką ustawioną pionowo szanse na sukces są minimalne. W praktyce, błędne ustawienie polaryzacji może powodować drastyczne tłumienie sygnału, sięgające nawet 20 dB. To ogromna strata, która w większości przypadków oznacza po prostu brak odbioru lub obraz, który pikseluje i zanika przy najmniejszym podmuchu wiatru. Niestety, często jest to ostatnia rzecz, o której pomyślą użytkownicy, szukając problemu w kablach czy wzmacniaczach.
Co zyskasz, czytając ten poradnik do końca?
Dzięki temu poradnikowi zyskasz nie tylko wiedzę, ale przede wszystkim praktyczne umiejętności:
- Zrozumiesz, czym jest polaryzacja sygnału telewizyjnego w prosty i przystępny sposób.
- Nauczysz się, jak samodzielnie sprawdzić właściwą polaryzację dla Twojej lokalizacji w Polsce.
- Będziesz wiedzieć, jak poprawnie zamontować antenę, aby idealnie dopasować ją do nadawanego sygnału.
- Cieszyć się będziesz stabilnym i nieprzerwanym odbiorem telewizji DVB-T2.
- Oszczędzisz czas i pieniądze, unikając niepotrzebnych wizyt serwisantów czy zakupu kolejnych, często zbędnych, akcesoriów.
Czym tak naprawdę jest polaryzacja sygnału TV i dlaczego jest kluczowa?
Zacznijmy od podstaw. Polaryzacja sygnału telewizyjnego to nic innego jak kierunek drgań fali elektromagnetycznej, która przenosi obraz i dźwięk z nadajnika do Twojej anteny. Fale radiowe, w tym te telewizyjne, rozchodzą się w przestrzeni, drgając w określonej płaszczyźnie. W przypadku telewizji naziemnej najczęściej spotykamy się z polaryzacją poziomą (oznaczaną jako H, od ang. Horizontal) lub pionową (oznaczaną jako V, od ang. Vertical). Aby Twoja antena mogła skutecznie "odebrać" ten sygnał, jej elementy odbiorcze muszą być ustawione w tej samej płaszczyźnie, co drgania fali wysyłanej przez nadajnik. To jest klucz do sukcesu.
Polaryzacja fali w prostych słowach analogia, którą każdy zrozumie
Aby lepiej zrozumieć polaryzację, wyobraź sobie, że próbujesz przecisnąć kartkę papieru przez wąską szczelinę. Jeśli kartka jest ustawiona poziomo, a szczelina pionowo, nie uda Ci się jej przecisnąć. Musisz obrócić kartkę tak, aby była równoległa do szczeliny. Podobnie jest z falą radiową i anteną. Jeśli fala drga poziomo (polaryzacja H), elementy odbiorcze anteny (tzw. dipole) muszą być ustawione poziomo. Jeśli fala drga pionowo (polaryzacja V), elementy anteny muszą być ustawione pionowo. To proste, prawda? Inna analogia to machanie liną: możesz machać nią w górę i w dół (pionowo) lub na boki (poziomo). Odbiorca musi "machnąć" swoją liną w ten sam sposób, aby skutecznie przekazać energię.
Skutki błędnego dopasowania polaryzacji: utrata sygnału i frustracja
Jak już wspomniałem, niedopasowanie polaryzacji to przepis na katastrofę. Jeśli nadajnik wysyła sygnał w polaryzacji poziomej, a Ty masz antenę ustawioną pionowo, sygnał zostanie drastycznie osłabiony. Nie mówimy tu o drobnej stracie, ale o spadku mocy rzędu 20 dB, co w praktyce oznacza, że z mocnego sygnału pozostaje zaledwie jego ułamek. Typowe objawy to: pikselowanie obrazu, regularne zaniki sygnału, komunikaty "brak sygnału" na ekranie telewizora, a w skrajnych przypadkach całkowity brak możliwości odbioru jakiegokolwiek kanału. To właśnie ta frustracja, gdy masz dobrą antenę, nowy telewizor, a sygnału jak nie było, tak nie ma. Często winowajcą jest właśnie źle ustawiona polaryzacja.
Polaryzacja pozioma (H) vs. pionowa (V) jakie są praktyczne różnice?
Rozróżnienie między polaryzacją poziomą (H) a pionową (V) jest kluczowe dla prawidłowego montażu anteny. Choć z pozoru wydaje się to skomplikowane, w rzeczywistości sprowadza się do sposobu, w jaki fizycznie orientujemy elementy anteny względem podłoża.
Polaryzacja pozioma (H): standard w Polsce jak wygląda?
W Polsce, dla naziemnej telewizji cyfrowej DVB-T2/HEVC, polaryzacja pozioma (H) jest absolutnie dominującym standardem. Oznacza to, że zdecydowana większość głównych nadajników, zwłaszcza te obsługiwane przez Emitel (tzw. RTCN Radiowo-Telewizyjne Centra Nadawcze), wysyła sygnał w tej właśnie polaryzacji. Antena ustawiona w polaryzacji poziomej ma swoje elementy odbiorcze (dipole, czyli te "patyki" czy "drabinki") ułożone równolegle do ziemi. Jeśli spojrzysz na typową antenę kierunkową typu Yagi, jej najdłuższe elementy będą rozciągać się poziomo.
Polaryzacja pionowa (V): kiedy i dlaczego się ją stosuje?
Polaryzacja pionowa (V) jest stosowana znacznie rzadziej i zazwyczaj w specyficznych warunkach. Spotkamy ją głównie w dwóch przypadkach: po pierwsze, na obszarach o skomplikowanej rzeźbie terenu, takich jak doliny górskie czy tereny o gęstej zabudowie miejskiej. W takich miejscach nadajniki doświetlające (tzw. przemienniki lub stacje typu "gap filler") mogą nadawać w polaryzacji pionowej, ponieważ sygnał w tej orientacji potrafi lepiej "przeciskać się" między przeszkodami. Po drugie, polaryzacja pionowa może być używana w celu uniknięcia zakłóceń z innymi, pobliskimi nadajnikami, które nadają w polaryzacji poziomej. Antena ustawiona w polaryzacji pionowej ma swoje elementy odbiorcze ułożone prostopadle do ziemi.

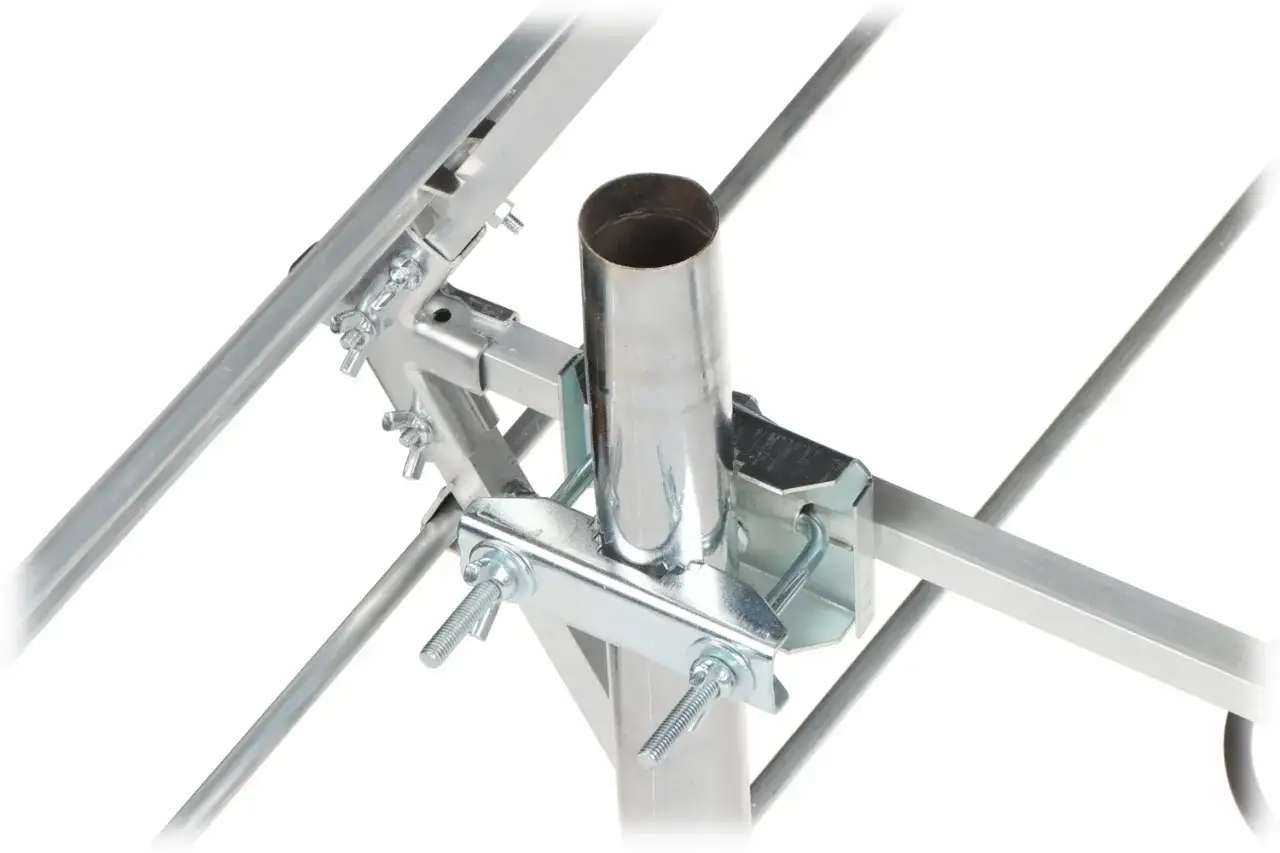

Jak fizycznie ustawić antenę? Różnica w montażu dla H i V
Prawidłowy montaż anteny to podstawa. Oto jak to zrobić w zależności od wymaganej polaryzacji:
- Dla polaryzacji poziomej (H): Upewnij się, że elementy anteny (te "patyki" lub "drabinki") są równoległe do podłoża. Antena będzie wyglądać, jakby leżała na boku. W przypadku anten kierunkowych typu Yagi, najdłuższe elementy powinny być poziome.
- Dla polaryzacji pionowej (V): Obróć antenę o 90 stopni, tak aby jej elementy były prostopadłe do podłoża. Antena będzie wyglądać, jakby stała "na sztorc". Najdłuższe elementy anteny Yagi powinny być pionowe.
Pamiętaj, że nawet jeśli Twoja antena jest opisana jako "uniwersalna H/V", to Ty musisz ją fizycznie obrócić we właściwą stronę. Antena sama się nie "dopasuje"!
Którą polaryzację wybrać w Polsce? To nadajnik decyduje, nie Ty
To jest fundamentalna zasada, którą musisz sobie przyswoić: o wymaganej polaryzacji decyduje nadajnik, z którego zamierzasz odbierać sygnał, a nie Twoje preferencje czy typ posiadanej anteny. Nie ma tu miejsca na zgadywanie czy "wydaje mi się". Musisz sprawdzić, w jakiej polaryzacji nadaje sygnał w Twojej okolicy, a następnie dopasować do tego swoją antenę. Ignorowanie tej zasady to niemal pewna droga do problemów z odbiorem.
Zasada nr 1: 95% nadajników w Polsce pracuje w polaryzacji poziomej (H)
Podkreślę to jeszcze raz, bo to bardzo ważne: w Polsce, dla sygnału DVB-T2/HEVC, polaryzacja pozioma (H) jest zdecydowanie dominująca. Jeśli mieszkasz w pobliżu dużego Radiowo-Telewizyjnego Centrum Nadawczego (RTCN), szanse są niemal stuprocentowe, że sygnał jest nadawany w polaryzacji poziomej. Dotyczy to większości obszarów kraju i jest to standard, który obowiązuje od lat. W praktyce oznacza to, że dla większości z Was antena powinna być ustawiona poziomo.
Gdzie możesz spotkać polaryzację pionową (V)? Mapa wyjątków
Choć polaryzacja pionowa (V) jest rzadkością, istnieją miejsca, gdzie jest ona stosowana. Najczęściej są to:
- Nadajniki doświetlające (przemienniki): W trudno dostępnych regionach, zwłaszcza w górach (np. w dolinach Bieszczad, Sudetów, Karpat), gdzie sygnał z głównego nadajnika jest słaby lub blokowany przez przeszkody terenowe, instaluje się mniejsze nadajniki. Często to właśnie one nadają w polaryzacji pionowej, aby sygnał lepiej rozchodził się w specyficznym ukształtowaniu terenu.
- Gęsta zabudowa miejska: Czasami w centrach dużych miast, gdzie wysokie budynki tworzą "kaniony", sygnał w polaryzacji pionowej może okazać się bardziej efektywny w dotarciu do odbiorców, minimalizując odbicia i zakłócenia.
- Unikanie zakłóceń: W niektórych lokalizacjach, gdzie w pobliżu znajdują się inne nadajniki, zmiana polaryzacji na pionową pozwala uniknąć wzajemnych zakłóceń między sygnałami.
Dlatego tak ważne jest, aby nie zakładać z góry, że wszędzie będzie H. Zawsze należy to sprawdzić.
Jak w 3 prostych krokach sprawdzić polaryzację dla Twojej lokalizacji?
Skoro już wiesz, dlaczego polaryzacja jest tak ważna, przejdźmy do konkretów. Oto prosty, trzyskrokowy poradnik, który pozwoli Ci sprawdzić właściwą polaryzację dla Twojego miejsca zamieszkania.

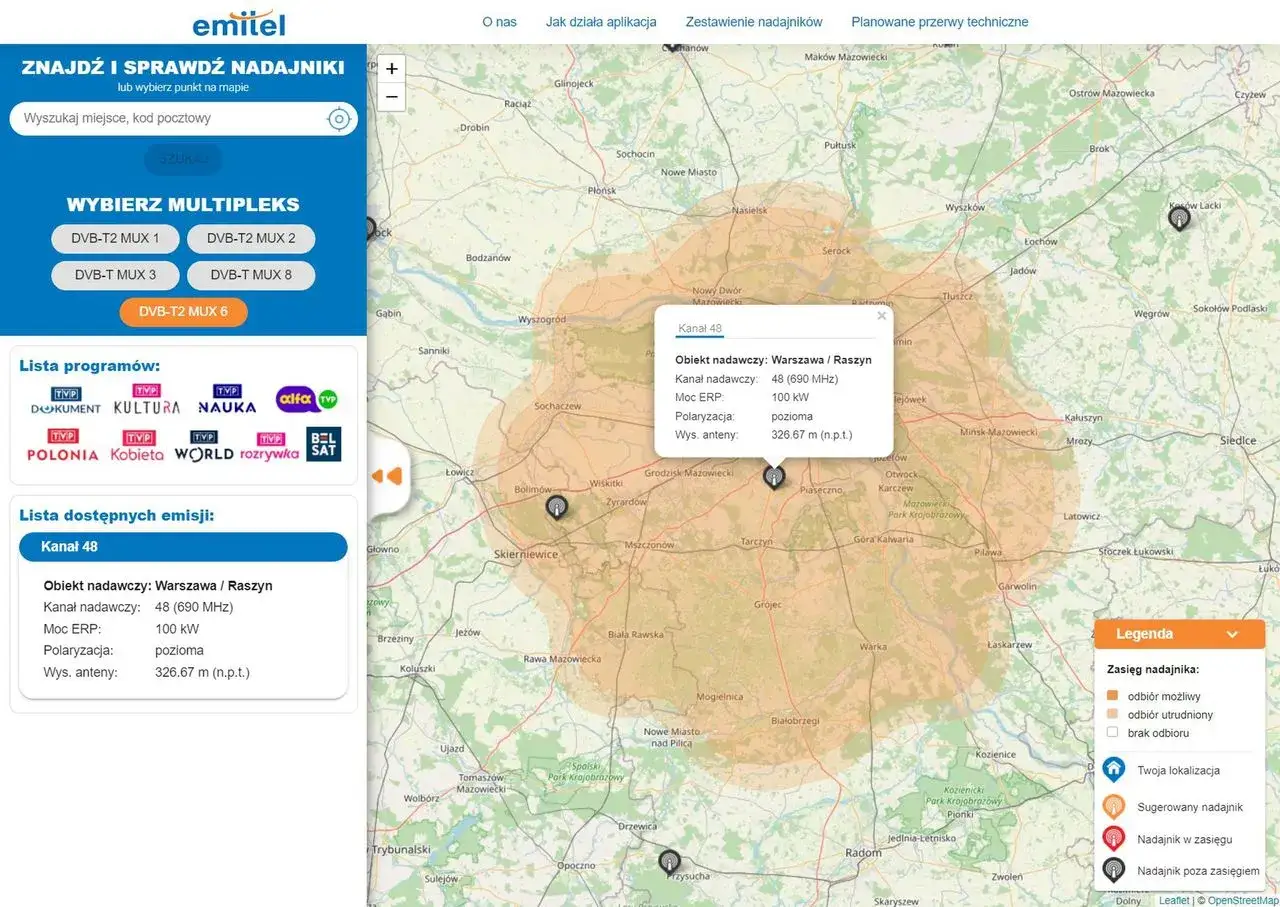

Krok 1: Zlokalizuj najbliższy nadajnik telewizyjny (RTCN)
Pierwszym krokiem jest ustalenie, z którego nadajnika będziesz odbierać sygnał. Najprościej jest skorzystać z map online. Wpisz w wyszukiwarkę "mapa nadajników DVB-T2 Polska" lub "Emitel mapa nadajników". Wiele stron, w tym te hobbystyczne, oferuje interaktywne mapy, na których możesz wpisać swój adres i zobaczyć najbliższe nadajniki. Zazwyczaj system sam podpowie Ci, który nadajnik jest optymalny (najbliższy, najmocniejszy). Zanotuj jego nazwę (np. "Warszawa, PKiN", "Katowice, Kosztowy"). To właśnie w jego kierunku będziesz musiał ustawić antenę.
Krok 2: Skorzystaj z oficjalnego wykazu (np. Emitel) instrukcja
Mając już nazwę nadajnika, pora na weryfikację polaryzacji. Najbardziej wiarygodnym źródłem są oficjalne strony:
- Strona Emitel (operatora sieci nadawczej): Wejdź na stronę Emitel (często w zakładce "Mapa zasięgu" lub "Wykaz obiektów"). Znajdź tam listę nadajników.
- Strona UKE (Urząd Komunikacji Elektronicznej): UKE również udostępnia wykazy pozwoleń radiowych, gdzie znajdziesz szczegółowe dane techniczne nadajników.
Na tych stronach szukaj tabeli z parametrami nadajników. Znajdź swój nadajnik i poszukaj kolumny lub wiersza oznaczonego jako "Pol." (skrót od Polaryzacja) lub "Polaryzacja".
Krok 3: Odczytaj parametr "Pol. " i miej 100% pewności
Po znalezieniu parametru "Pol." zobaczysz jedną z dwóch liter:
- H (Horizontal): Oznacza polaryzację poziomą. To najczęstszy przypadek w Polsce. Twoja antena powinna mieć elementy ułożone równolegle do ziemi.
- V (Vertical): Oznacza polaryzację pionową. Jeśli widzisz "V", musisz obrócić antenę tak, aby jej elementy były prostopadłe do ziemi.
Teraz masz 100% pewności, jak powinna być ustawiona Twoja antena. To jest informacja, na której należy polegać.
Najczęstsze błędy przy ustawianiu polaryzacji sprawdź, czy ich nie popełniasz
Nawet wiedząc, czym jest polaryzacja, łatwo wpaść w pułapki. Pozwól, że wskażę Ci najczęstsze błędy, abyś mógł ich uniknąć.

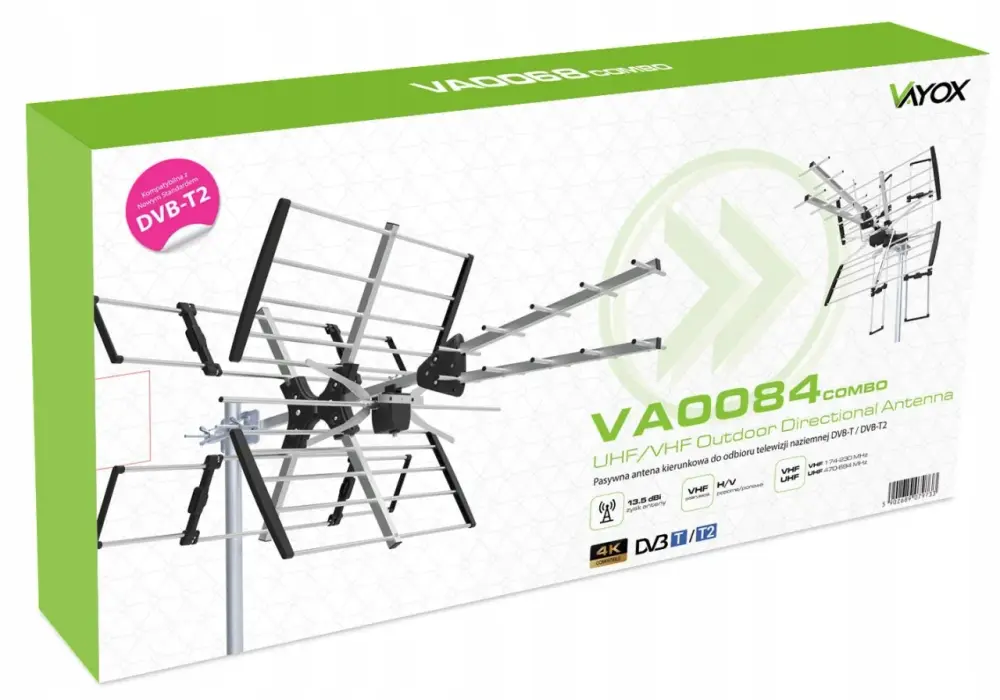

Błąd #1: "Uniwersalna antena H/V sama się dopasuje" obalamy mit
To bardzo powszechne przekonanie, które niestety jest mitem. Wiele anten na rynku jest reklamowanych jako "uniwersalne H/V", co oznacza, że są one konstrukcyjnie przystosowane do odbioru sygnałów w obu polaryzacjach. Jednakże, aby antena działała poprawnie, jej fizyczny montaż musi być zgodny z polaryzacją nadajnika. Antena sama z siebie nie "wyczuje", w jakiej polaryzacji nadaje sygnał i nie obróci się magicznie. To Ty musisz ją ustawić albo poziomo, albo pionowo. Niezależnie od tego, czy antena ma kształt "drabinki", panelu czy "siatki", zasada jest ta sama: jej główne elementy odbiorcze muszą być zorientowane tak samo jak fala.
Błąd #2: Sugerowanie się ustawieniem anteny sąsiada
"Sąsiad ma tak, to ja też tak ustawię" to jeden z najgorszych doradców w kwestii anten. Dlaczego? Po pierwsze, Twój sąsiad może odbierać sygnał z zupełnie innego nadajnika, który ma inną polaryzację lub znajduje się w innym kierunku. Po drugie, sąsiad mógł po prostu... źle ustawić swoją antenę i sam boryka się z problemami, o których nie wiesz. Po trzecie, nawet niewielka różnica w ukształtowaniu terenu czy obecność przeszkód (np. drzewa, budynki) może sprawić, że to, co działa u sąsiada, u Ciebie będzie bezużyteczne. Zawsze polegaj na oficjalnych danych i samodzielnej weryfikacji.
Błąd #3: Mylenie polaryzacji TV z polaryzacją radia FM/DAB+
Pamiętaj, że sygnały telewizyjne (DVB-T2) i radiowe (FM/DAB+) to dwie różne bajki. Mogą być nadawane z tych samych masztów, ale często z innych nadajników i w innych polaryzacjach. Antena do odbioru DVB-T2 służy wyłącznie do tego celu. Nie próbuj "dopasowywać" jej ustawienia do odbioru radia, bo to nie ma żadnego sensu i może tylko pogorszyć odbiór telewizji. Skup się wyłącznie na danych dotyczących DVB-T2.
Podsumowanie: Twoja antena ustawiona dobrze raz na zawsze
Mam nadzieję, że po lekturze tego poradnika czujesz się znacznie pewniej w temacie polaryzacji anteny DVB-T2. To, co początkowo mogło wydawać się skomplikowane, w rzeczywistości sprowadza się do kilku prostych zasad i kroków weryfikacji. Pamiętaj, że prawidłowa polaryzacja to nie tylko "lepszy sygnał", ale często jedyny sposób na stabilny odbiór ulubionych programów.
Zapamiętaj tę jedną zasadę: sprawdź nadajnik, a potem montuj
Jeśli masz zapamiętać tylko jedną rzecz z tego artykułu, niech będzie to ta: zawsze najpierw sprawdź parametry nadajnika, z którego zamierzasz odbierać sygnał, a dopiero potem przystąp do montażu i ustawiania anteny. To zaoszczędzi Ci mnóstwo czasu, nerwów i potencjalnych wydatków na niepotrzebny sprzęt czy wizyty serwisanta.
Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza
Polaryzacja H Twój najbardziej prawdopodobny wybór w Polsce
Na koniec przypomnę, że w zdecydowanej większości przypadków w Polsce będziesz miał do czynienia z polaryzacją poziomą (H). Jest to standard, który dominuje w naszym kraju. Mimo to, zawsze warto poświęcić te kilka minut na weryfikację. Twoja antena, ustawiona zgodnie z polaryzacją nadajnika, odwdzięczy Ci się stabilnym i krystalicznie czystym obrazem telewizji naziemnej.
