Czy masz problem z odbiorem wszystkich kanałów naziemnej telewizji cyfrowej DVB-T2, zwłaszcza tych z MUX-8? Prawdopodobnie potrzebujesz zwrotnicy antenowej VHF/UHF kluczowego urządzenia, które pozwoli Ci połączyć sygnały z dwóch anten w jeden kabel, zapewniając pełny i stabilny odbiór. Ten artykuł wyjaśni, czym jest zwrotnica, jak działa, jak ją wybrać i prawidłowo podłączyć, abyś mógł cieszyć się kompletną ofertą kanałów.
Zwrotnica antenowa VHF/UHF to kluczowe urządzenie do sumowania sygnałów z anten VHF i UHF, niezbędne dla pełnego odbioru DVB-T2, zwłaszcza MUX-8.
- Zwrotnica sumuje sygnały z oddzielnych anten VHF i UHF do jednego kabla koncentrycznego.
- Jest niezbędna w Polsce do odbioru MUX-8 (VHF) oraz pozostałych multipleksów (UHF) DVB-T2.
- Kluczowe parametry wyboru to niskie tłumienie, wysoka separacja, wbudowany filtr LTE/5G oraz funkcja przejścia napięcia (DC Pass).
- Umożliwia podłączenie dwóch anten do jednego wejścia telewizora lub tunera.
- Różni się fundamentalnie od rozgałęźnika, który dzieli sygnał, a nie go sumuje.
Problem z odbiorem wszystkich kanałów? Sprawdź, dlaczego w erze DVB-T2 jedna antena to często za mało
W dzisiejszych czasach, kiedy naziemna telewizja cyfrowa DVB-T2 stała się standardem, wielu z nas zderza się z pozornie niewytłumaczalnym problemem: dlaczego nie widzę wszystkich kanałów? Często okazuje się, że winę ponosi specyfika nadawania sygnału w Polsce, która wymusza na odbiorcach nieco bardziej złożone podejście do instalacji antenowej.
MUX-8 na paśmie VHF, reszta na UHF co to oznacza dla Twojego telewizora?
Kluczem do zrozumienia tego problemu jest świadomość, że w Polsce sygnały naziemnej telewizji cyfrowej DVB-T2 nadawane są w dwóch różnych pasmach częstotliwości. Większość popularnych multipleksów, takich jak MUX-1, MUX-2, MUX-3 czy MUX-6, transmitowana jest w paśmie UHF (Ultra High Frequency). To właśnie dla nich zazwyczaj instalujemy typowe anteny kierunkowe. Sytuacja zmienia się jednak w przypadku multipleksu ósmego (MUX-8), który zawiera takie kanały jak Nowa TV, Metro, Zoom TV czy WP. MUX-8 nadawany jest w paśmie VHF (Very High Frequency), co wymaga zupełnie innej anteny często o odmiennej konstrukcji i polaryzacji (np. pionowej, podczas gdy UHF ma poziomą). Co więcej, nadajniki MUX-8 nierzadko zlokalizowane są w innych miejscach niż te dla UHF, co dodatkowo komplikuje sprawę. Jeśli brakuje Ci kanałów z MUX-8, to jest to niemal pewny znak, że problem leży właśnie w niedostosowaniu instalacji do odbioru obu pasm.

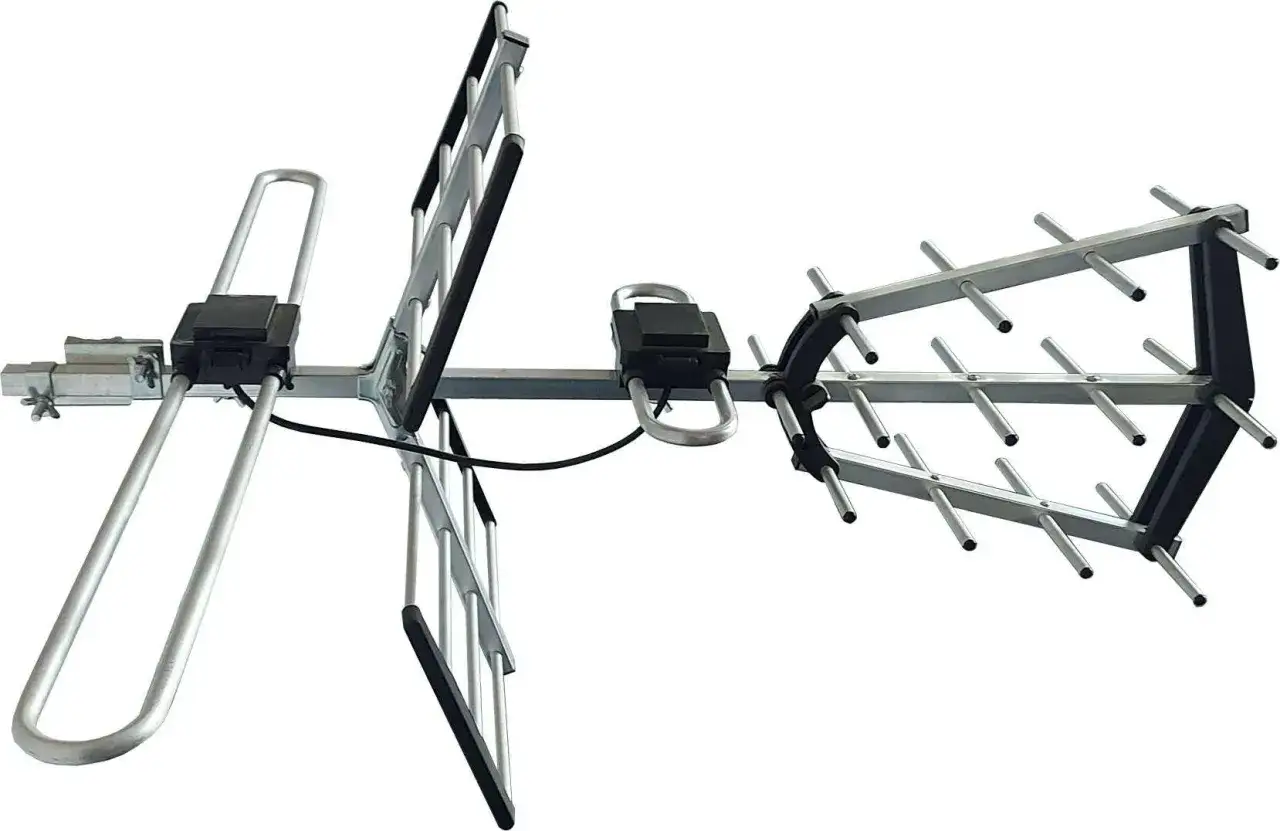

Dwie anteny, jeden kabel do telewizora scenariusz, w którym zwrotnica staje się niezbędna
Skoro do pełnego odbioru DVB-T2 potrzebujemy dwóch anten jednej na pasmo VHF i drugiej na UHF pojawia się naturalne pytanie: jak podłączyć je do jednego wejścia antenowego w telewizorze lub tunerze? Przecież większość odbiorników ma tylko jedno gniazdo antenowe! I tutaj właśnie wkracza do akcji zwrotnica antenowa. To ona jest jedynym prawidłowym i efektywnym rozwiązaniem tego dylematu. Zwrotnica antenowa pozwala na sumowanie sygnałów z obu anten w jeden kabel koncentryczny, który następnie podłączamy do telewizora. Dzięki temu, bez konieczności stosowania skomplikowanych przełączników czy dodatkowych tunerów, możemy cieszyć się pełną ofertą kanałów, zarówno z pasma UHF, jak i VHF.

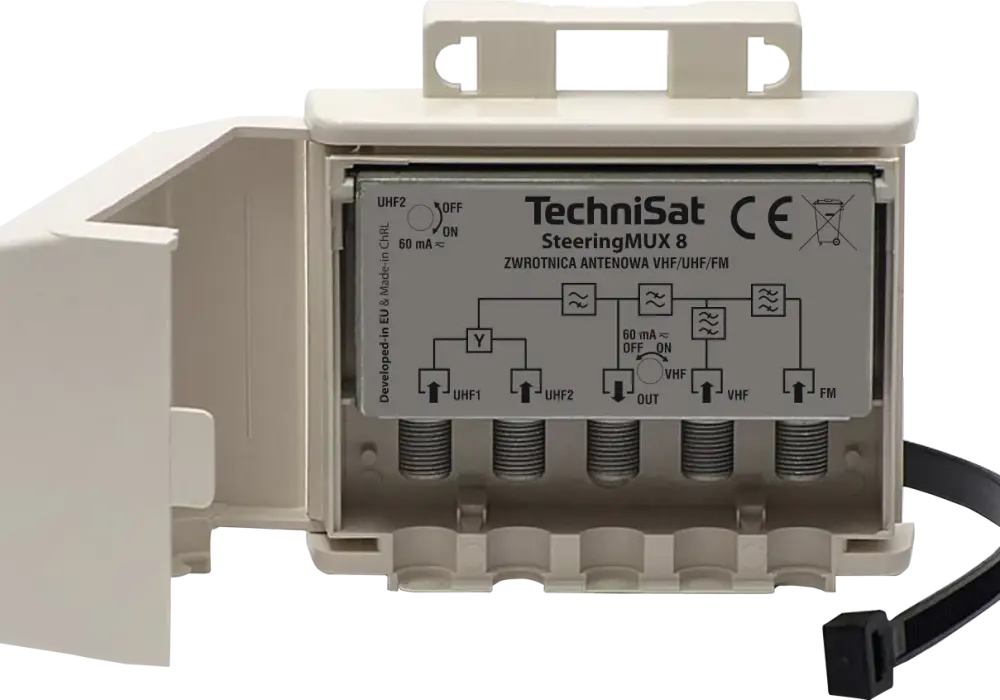

Zwrotnica antenowa VHF/UHF: Cichy bohater Twojej instalacji telewizyjnej
Zrozumienie roli zwrotnicy antenowej jest kluczowe dla każdego, kto chce cieszyć się bezproblemowym odbiorem telewizji naziemnej. To małe urządzenie, często niedoceniane, pełni niezwykle ważną funkcję w systemie antenowym.
Jak działa zwrotnica? Proste wyjaśnienie zasady sumowania sygnałów
Zwrotnica antenowa VHF/UHF to nic innego jak urządzenie służące do łączenia sygnałów z dwóch oddzielnych anten jednej przeznaczonej do odbioru pasma VHF (174-230 MHz) i drugiej dla pasma UHF (470-694 MHz) w jeden wspólny kabel koncentryczny. Działa ona na zasadzie selektywnego filtrowania częstotliwości. Oznacza to, że sygnał z anteny VHF jest kierowany do jednego toru w zwrotnicy, a sygnał z anteny UHF do drugiego. Następnie, te dwa tory łączą się w jedno wyjście, ale w taki sposób, aby sygnały z różnych pasm nie zakłócały się wzajemnie. Zwrotnica skutecznie izoluje je od siebie, zapewniając czysty i stabilny sygnał końcowy. To właśnie ta inteligentna izolacja i sumowanie sprawiają, że możemy odbierać kanały z obu pasm jednocześnie, używając tylko jednego przewodu do telewizora.
Uwaga, to nie to samo! Czym zwrotnica różni się od zwykłego rozgałęźnika antenowego?
Wielu moich klientów myli zwrotnicę z rozgałęźnikiem (splitterem) antenowym, co jest poważnym błędem prowadzącym do problemów z odbiorem. Muszę to jasno podkreślić: zwrotnica i rozgałęźnik to urządzenia o zupełnie przeciwnym działaniu!
- Zwrotnica (sumator) służy do sumowania sygnałów z dwóch (lub więcej) wejść w jedno wyjście. Jej celem jest połączenie sygnałów z różnych anten (np. VHF i UHF) w jeden kabel.
- Rozgałęźnik (splitter) służy do dzielenia sygnału z jednego wejścia na wiele wyjść. Typowo używa się go, gdy chcemy podłączyć jeden sygnał antenowy do kilku telewizorów.
Próba użycia rozgałęźnika zamiast zwrotnicy do połączenia dwóch anten skończy się katastrofą sygnały będą się wzajemnie zakłócać, a jakość odbioru będzie fatalna, o ile w ogóle coś uda się odebrać. Zawsze upewnij się, że wybierasz odpowiednie urządzenie do swojego celu.
Jak wybrać zwrotnicę idealną dla siebie? Kluczowe parametry, na które musisz zwrócić uwagę
Wybór odpowiedniej zwrotnicy antenowej to nie tylko kwestia podłączenia kabli. Aby zapewnić sobie najlepszy możliwy odbiór, warto zwrócić uwagę na kilka kluczowych parametrów technicznych. Jako ekspert, zawsze doradzam moim klientom, aby nie oszczędzali na tym elemencie instalacji, ponieważ ma on realny wpływ na jakość sygnału.

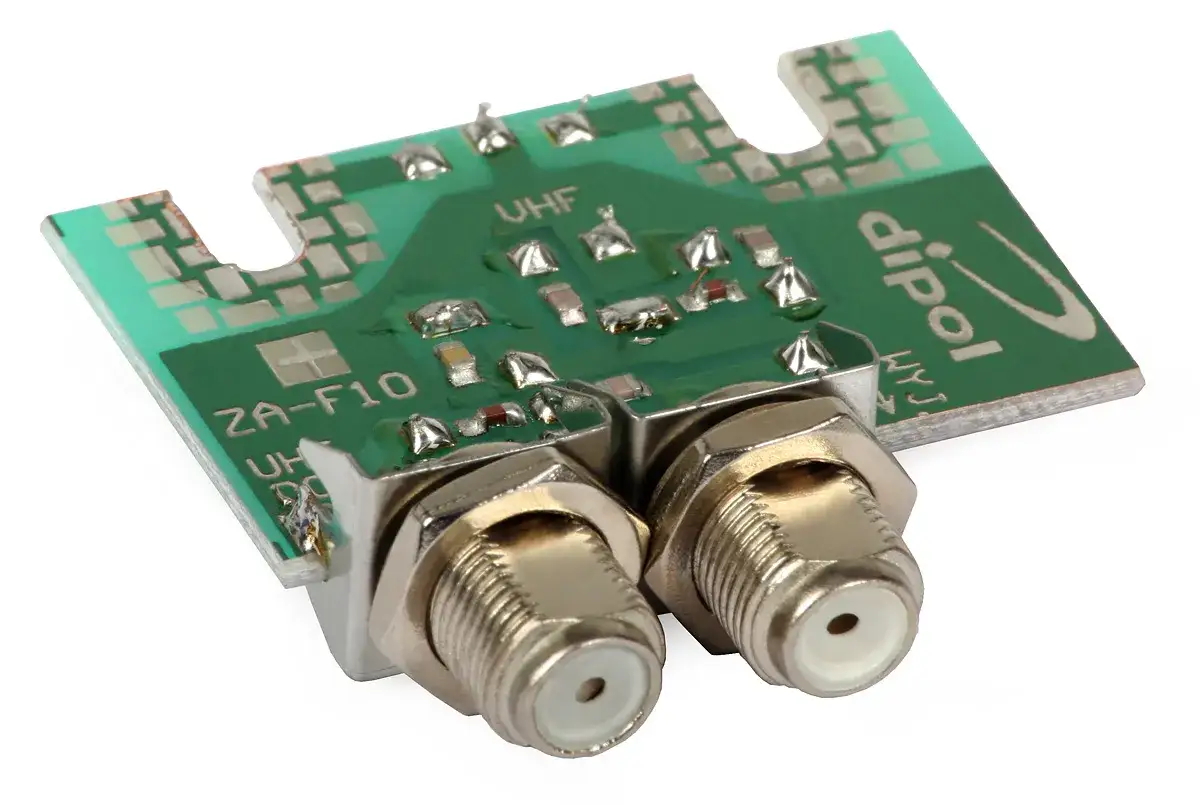

Tłumienie i separacja: Dlaczego niska strata i wysoka izolacja to Twój cel?
Dwa z najważniejszych parametrów, które decydują o jakości zwrotnicy, to tłumienie i separacja:
- Tłumienie wtrąceniowe (Insertion Loss): Ten parametr określa, jak bardzo sygnał jest osłabiany podczas przechodzenia przez zwrotnicę. Im niższa wartość tłumienia, tym lepiej, ponieważ oznacza to mniejszą stratę sygnału. Dobrej jakości zwrotnice powinny mieć tłumienie poniżej 1-2 dB. Każdy decybel straty ma znaczenie, zwłaszcza w miejscach o słabszym sygnale.
- Separacja wejść (Isolation): Separacja wskazuje, jak skutecznie zwrotnica izoluje sygnały z jednego wejścia od drugiego, zapobiegając ich wzajemnym zakłóceniom. Wysoka separacja jest kluczowa dla utrzymania czystości sygnału. Wartość tego parametru powinna być jak najwyższa, najlepiej powyżej 20 dB. Topowe modele oferują separację przekraczającą 40 dB, co gwarantuje niemal idealne rozdzielenie sygnałów.
Pamiętaj, że niska wartość tłumienia i wysoka separacja to cechy, które świadczą o wysokiej jakości wykonania zwrotnicy i jej efektywności.
Filtr LTE/5G: Niezbędna tarcza chroniąca przed zakłóceniami z telefonu
W dobie dynamicznego rozwoju sieci komórkowych, wbudowany filtr LTE/5G stał się absolutną koniecznością w każdej nowoczesnej instalacji antenowej. Dawniej częstotliwości powyżej 694 MHz były wykorzystywane przez telewizję, jednak obecnie są one przeznaczone dla sieci komórkowych 5G. Bez odpowiedniego filtra, sygnały z telefonów komórkowych, nadajników LTE/5G mogą zakłócać odbiór telewizji cyfrowej, powodując pikselizację obrazu, zaniki sygnału lub całkowity brak odbioru niektórych kanałów. Zwrotnica z wbudowanym filtrem LTE/5G skutecznie odcina te niepożądane częstotliwości, chroniąc Twój sygnał telewizyjny i zapewniając stabilny odbiór. Zawsze upewnij się, że wybrany model posiada tę funkcję.
Przejście napięcia (DC Pass): Kiedy jest absolutnie konieczne i jak go używać?
Funkcja "Przejścia napięcia" (DC Pass) jest niezwykle ważna, jeśli w Twojej instalacji antenowej używasz anten aktywnych, czyli takich ze wzmacniaczem. Wzmacniacz antenowy, aby działać, potrzebuje zasilania (zazwyczaj 12V). Funkcja DC Pass w zwrotnicy umożliwia przepuszczenie tego napięcia stałego z zasilacza (lub tunera DVB-T2/telewizora, jeśli ma taką opcję) do wzmacniacza w antenie. Bez niej wzmacniacz nie zadziała, a Ty nie będziesz miał sygnału lub będzie on bardzo słaby. Nowoczesne zwrotnice często wyposażone są w zworki, które pozwalają na selektywne włączanie lub wyłączanie przejścia DC dla każdego toru (VHF/UHF) osobno. To bardzo praktyczne rozwiązanie, pozwalające na elastyczne zarządzanie zasilaniem w zależności od potrzeb Twojej instalacji.
Zwrotnica masztowa czy wewnętrzna? Gdzie najlepiej zamontować urządzenie?
Miejsce montażu zwrotnicy również ma znaczenie i wpływa na wybór odpowiedniego typu urządzenia:
- Zwrotnice masztowe (zewnętrzne): Są to modele przeznaczone do montażu na zewnątrz, często bezpośrednio na maszcie antenowym. Charakteryzują się bryzgoszczelną obudową, odporną na zmienne warunki atmosferyczne (deszcz, śnieg, mróz, promieniowanie UV). Ich główną zaletą jest możliwość montażu jak najbliżej anten, co minimalizuje długość kabli i związane z tym straty sygnału przed zwrotnicą. To zazwyczaj najlepsze rozwiązanie dla optymalnego odbioru.
- Zwrotnice wewnętrzne: Przeznaczone są do montażu w pomieszczeniach, np. na strychu, w szafce RTV. Są mniej odporne na warunki atmosferyczne i zazwyczaj tańsze. Można je zastosować, jeśli kable z anten są krótkie i prowadzą bezpośrednio do wnętrza budynku, a warunki sygnałowe są dobre.
Moja rada jest taka: jeśli to możliwe, zawsze wybieraj zwrotnicę masztową i zamontuj ją jak najbliżej anten. Zminimalizujesz w ten sposób straty sygnału i zwiększysz stabilność odbioru.
Montaż krok po kroku: Jak poprawnie podłączyć zwrotnicę i uniknąć kosztownych błędów
Prawidłowe podłączenie zwrotnicy antenowej jest kluczowe dla jej efektywnego działania. To prosty proces, ale wymaga uwagi i precyzji. Poniżej przedstawiam sprawdzony schemat, który pozwoli Ci uniknąć najczęstszych pułapek.

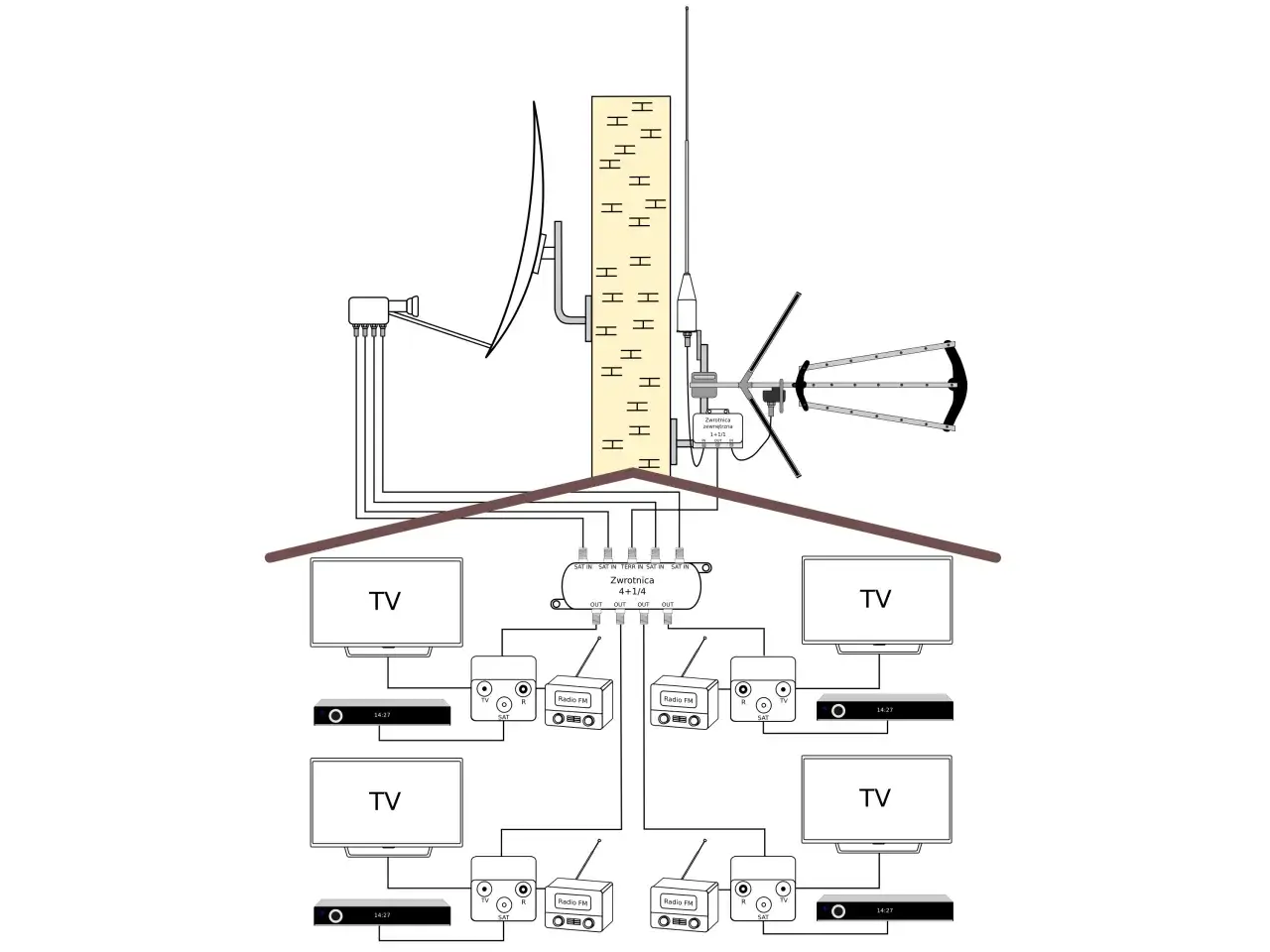

Schemat podłączenia: Dwie anteny, zwrotnica i jeden przewód do TV
Oto jak krok po kroku podłączyć zwrotnicę antenową, aby cieszyć się pełnym pakietem kanałów DVB-T2:
- Krok 1: Podłącz antenę VHF do wejścia "VHF" w zwrotnicy. Upewnij się, że używasz odpowiedniego kabla koncentrycznego i złącz F. Wejścia są zazwyczaj wyraźnie oznaczone.
- Krok 2: Podłącz antenę UHF do wejścia "UHF" w zwrotnicy. Podobnie jak w kroku pierwszym, zadbaj o jakość połączenia. Pamiętaj, że antena UHF to zazwyczaj ta większa, kierunkowa, a VHF mniejsza, często prętowa lub panelowa.
- Krok 3: Podłącz wyjście zwrotnicy do wejścia antenowego w telewizorze/tunerze. Z wyjścia zwrotnicy (zazwyczaj oznaczonego jako "OUT" lub "TV") poprowadź jeden kabel koncentryczny bezpośrednio do gniazda antenowego w Twoim odbiorniku telewizyjnym lub dekoderze DVB-T2.
- Krok 4: Sprawdź połączenia i uruchom wyszukiwanie kanałów. Po wykonaniu wszystkich połączeń, dokładnie sprawdź, czy wszystkie kable są solidnie dokręcone. Następnie włącz telewizor/tuner i uruchom automatyczne wyszukiwanie kanałów. Powinieneś teraz odebrać wszystkie dostępne multipleksy, w tym MUX-8.
Pamiętaj o dokładnym rozpoznawaniu wejść zwrotnicy (VHF/UHF) i stosowaniu złącz wysokiej jakości. To małe detale, które mają duży wpływ na stabilność sygnału.
Najczęstsze pomyłki montażowe: Zamienione wejścia, złe złącza i inne pułapki
Nawet prosta instalacja może pójść nie tak, jeśli nie zwrócimy uwagi na podstawowe błędy. Oto najczęstsze pomyłki, które obserwuję u moich klientów i ich konsekwencje:
- Pomylenie wejść VHF i UHF: To chyba najczęstszy błąd. Jeśli podłączysz antenę VHF do wejścia UHF i odwrotnie, zwrotnica nie będzie działać prawidłowo. Efekt? Brak odbioru MUX-8 lub bardzo słaby sygnał, a także potencjalne zakłócenia na pozostałych multipleksach. Zawsze sprawdzaj oznaczenia!
- Brak zasilania dla wzmacniacza antenowego: Jeśli używasz anteny aktywnej (ze wzmacniaczem), a zwrotnica nie ma funkcji DC Pass lub jest ona wyłączona, wzmacniacz nie będzie działał. Konsekwencja? Całkowity brak sygnału lub bardzo słaby odbiór wszystkich kanałów.
- Użycie zwrotnicy jako rozgałęźnika (splittera): Jak już wspomniałem, to urządzenia o przeciwnym działaniu. Próba podłączenia dwóch telewizorów do wyjścia zwrotnicy (zamiast użycia rozgałęźnika) spowoduje drastyczne osłabienie sygnału i problemy z odbiorem na obu odbiornikach.
- Użycie zwrotnicy niskiej jakości: Tanie, niesprawdzone zwrotnice często wprowadzają zbyt duże tłumienie sygnału lub mają słabą separację. Skutkuje to słabą jakością obrazu, pikselizacją, a nawet zanikami sygnału, nawet jeśli podłączenie jest poprawne.
Unikając tych prostych błędów, zapewnisz sobie stabilny i wysokiej jakości odbiór telewizji naziemnej.
Zwrotnica a wzmacniacz antenowy jak pogodzić zasilanie z łączeniem sygnałów?
Kwestia zasilania wzmacniaczy antenowych w połączeniu ze zwrotnicą bywa źródłem wielu pytań. Poniżej przedstawiam trzy typowe scenariusze, które pomogą Ci zrozumieć, jak prawidłowo zarządzać zasilaniem w Twojej instalacji.
Scenariusz 1: Obie anteny pasywne (bez wzmacniaczy)
To najprostszy i najbardziej bezproblemowy scenariusz. Jeśli zarówno Twoja antena VHF, jak i UHF są antenami pasywnymi (czyli nie posiadają wbudowanych wzmacniaczy i nie wymagają zasilania), to funkcja DC Pass w zwrotnicy jest dla Ciebie nieistotna. Możesz wybrać zwrotnicę bez tej funkcji lub, jeśli zwrotnica ją posiada, upewnić się, że zworki odpowiedzialne za przejście napięcia są wyłączone. W tym przypadku nie musisz martwić się o zasilanie po prostu podłączasz anteny do zwrotnicy, a zwrotnicę do telewizora.
Scenariusz 2: Jedna z anten aktywna (ze wzmacniaczem) rola DC Pass
Bardzo często zdarza się, że jedna z anten (np. antena UHF, która jest większa i ma dłuższy kabel) jest aktywna i wymaga zasilania. W takiej sytuacji zwrotnica musi posiadać funkcję DC Pass na wejściu, do którego podłączona jest właśnie ta aktywna antena. Kluczowe jest, aby napięcie (zazwyczaj 12V) mogło swobodnie przepłynąć przez zwrotnicę do wzmacniacza antenowego. Zasilanie to może pochodzić z tunera DVB-T2 (jeśli ma taką opcję w menu), z telewizora (jeśli obsługuje zasilanie anteny) lub z zewnętrznego zasilacza antenowego z separatorem. Upewnij się, że zworka DC Pass dla odpowiedniego toru (VHF lub UHF) jest ustawiona w pozycji "ON" lub "przejście DC". Bez tego wzmacniacz nie zadziała, a Ty nie uzyskasz oczekiwanego sygnału.
Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?
Scenariusz 3: Obie anteny aktywne czy każda zwrotnica to umożliwia?
Ten scenariusz jest najbardziej złożony. Jeśli zarówno antena VHF, jak i UHF są aktywne i obie wymagają zasilania, musisz być bardzo ostrożny przy wyborze zwrotnicy. Nie każda zwrotnica umożliwia jednoczesne przejście napięcia na obu wejściach! Wiele standardowych modeli ma DC Pass tylko na jednym torze lub w ogóle go nie posiada. Musisz szukać zwrotnic, które wyraźnie deklarują niezależne przejście DC dla każdego toru (VHF i UHF), często realizowane za pomocą osobnych zworek. Jeśli nie znajdziesz takiej zwrotnicy, alternatywnym rozwiązaniem może być zastosowanie dodatkowych separatorów zasilania lub zasilaczy do każdej anteny osobno, umieszczonych przed zwrotnicą. Zawsze dokładnie sprawdzaj specyfikację techniczną zwrotnicy w kontekście funkcji DC Pass, aby uniknąć problemów z zasilaniem obu wzmacniaczy.
Czy inwestycja w dobrą zwrotnicę się opłaca? Podsumowanie korzyści
Podsumowując, zwrotnica antenowa VHF/UHF to niewielkie, lecz niezwykle ważne urządzenie w każdej nowoczesnej instalacji telewizyjnej, zwłaszcza w Polsce. Moje doświadczenie pokazuje, że jest to inwestycja, która zwraca się błyskawicznie, eliminując frustrację związaną z brakiem kanałów i niestabilnym odbiorem. Dzięki odpowiednio dobranej i prawidłowo podłączonej zwrotnicy zyskujesz:
- Pełny dostęp do wszystkich kanałów DVB-T2, w tym tak problematycznego MUX-8, który nadawany jest w paśmie VHF.
- Znaczną poprawę jakości i stabilności odbioru, eliminując pikselizację i zaniki sygnału.
- Uproszczenie okablowania zamiast dwóch kabli z anten, do telewizora prowadzi tylko jeden, co estetyzuje instalację.
- Ochronę przed zakłóceniami z sieci komórkowych LTE/5G, dzięki wbudowanym filtrom w nowoczesnych zwrotnicach.
W obliczu tych korzyści, koszt zakupu dobrej jakości zwrotnicy jest minimalny w porównaniu do komfortu i satysfakcji z bezproblemowego oglądania telewizji. Nie daj się zwieść pozornej prostocie to właśnie takie "ciche bohaterki" jak zwrotnica antenowa decydują o tym, czy Twoja instalacja będzie działać perfekcyjnie.
