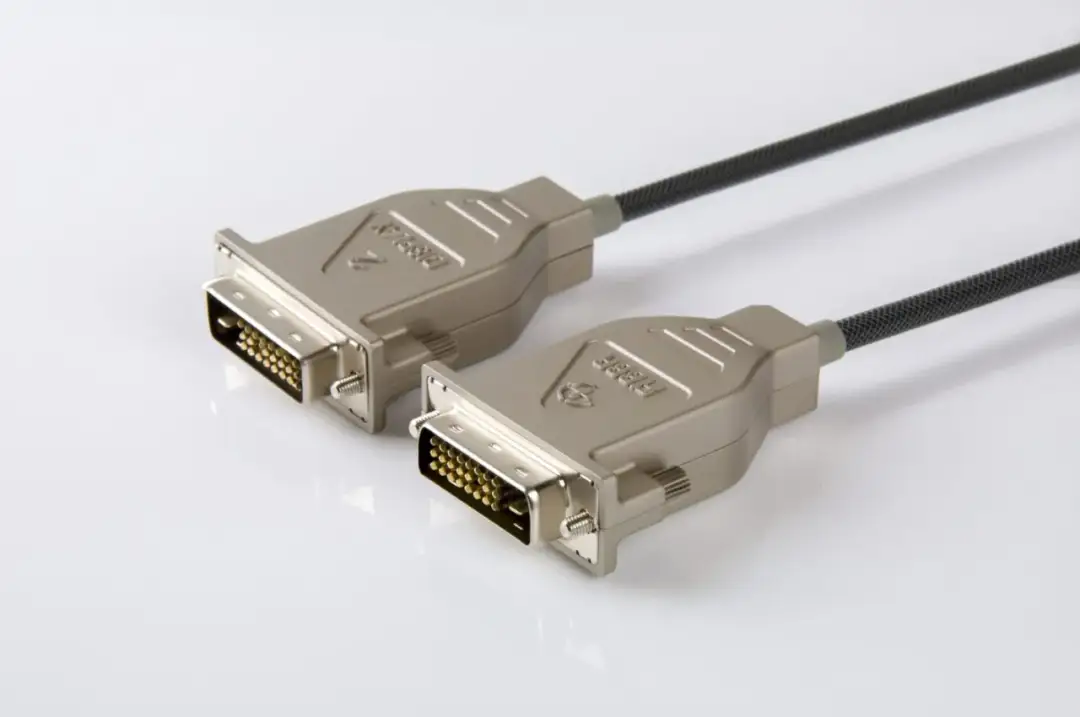

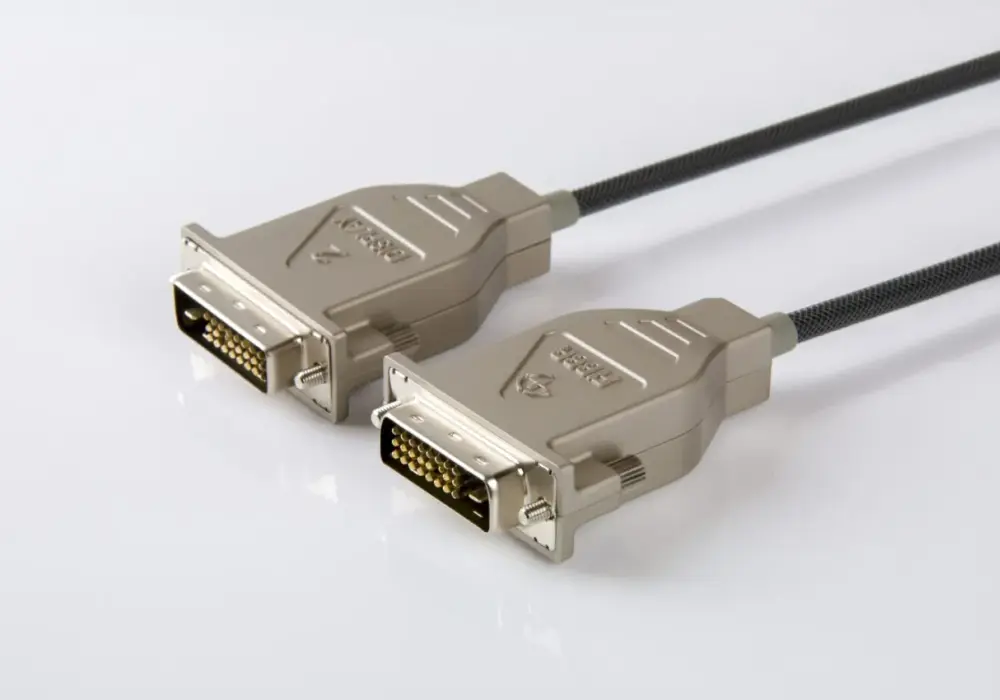

DVI-D vs DVI-I: Jaki kabel DVI-VGA wybrać? Rozwiąż problem!

Ten artykuł jest kompleksowym przewodnikiem dla każdego, kto zmaga się z problemem połączenia nowego komputera z cyfrowym wyjściem DVI ze starszym monitorem wyposażonym jedynie w analogowe wejście D-Sub (VGA). Dowiesz się, jak rozpoznać odpowiednie złącza, wybrać właściwy adapter lub konwerter i rozwiązać najczęstsze problemy, aby cieszyć się stabilnym i czystym obrazem.

Twój nowy komputer nie pasuje do starego monitora? Przewodnik po połączeniu DVI i D-Sub (VGA)

Wielu użytkowników staje przed dylematem, gdy nowy komputer, wyposażony w nowoczesne cyfrowe złącza DVI, ma zostać podłączony do starszego monitora, który dysponuje jedynie analogowym portem D-Sub (VGA). Ten problem jest częsty i, na szczęście, ma swoje rozwiązania. W tym przewodniku krok po kroku przeprowadzę Cię przez proces identyfikacji złącz, wyboru odpowiedniego adaptera lub konwertera oraz rozwiązywania typowych problemów, abyś mógł cieszyć się stabilnym obrazem. Z mojego doświadczenia wynika, że kluczem do sukcesu jest zrozumienie podstawowych różnic między tymi technologiami.

Dlaczego złącza DVI i D-Sub (VGA) nie zawsze są ze sobą kompatybilne?

Złącza DVI (Digital Visual Interface) i D-Sub (Video Graphics Array), powszechnie znane jako VGA, to dwa różne standardy przesyłania obrazu, które powstały w odmiennych epokach technologicznych. D-Sub, wprowadzony w 1987 roku, jest standardem analogowym, podczas gdy DVI, będący jego następcą, może przesyłać sygnał cyfrowy, analogowy lub oba naraz, w zależności od konkretnego wariantu. Ta fundamentalna różnica w sposobie przesyłania danych jest główną przyczyną problemów z kompatybilnością, z którymi często spotykam się w mojej pracy.

Cyfrowy vs. analogowy: Kluczowa różnica, którą musisz zrozumieć

Kluczowa różnica między DVI a D-Sub/VGA leży w naturze przesyłanego sygnału. D-Sub/VGA przesyła sygnał analogowy, co oznacza, że dane obrazu są reprezentowane przez ciągłe zmiany napięcia. Sygnał ten jest podatny na zakłócenia elektromagnetyczne, co może prowadzić do pogorszenia jakości obrazu, zwłaszcza przy dłuższych kablach. Z kolei DVI, w swoim cyfrowym wariancie, przesyła dane w postaci zero-jedynkowej. Sygnał cyfrowy jest znacznie bardziej odporny na zakłócenia i zazwyczaj oferuje ostrzejszy, czystszy obraz. W przypadku sygnału analogowego, karta graficzna musi przekształcić sygnał cyfrowy na analogowy, a monitor ponownie na cyfrowy, co jest procesem dwukrotnej konwersji, mogącym wprowadzać drobne zniekształcenia. To właśnie ta podwójna konwersja jest często źródłem problemów z jakością, jakich doświadczają użytkownicy.

Klucz do sukcesu: Jak rozpoznać rodzaj złącza DVI w swoim komputerze?

Zanim wybierzesz odpowiednie rozwiązanie, absolutnie kluczowe jest prawidłowe rozpoznanie typu złącza DVI w Twoim komputerze lub karcie graficznej. Istnieją trzy główne warianty DVI, a tylko jeden z nich pozwala na proste, pasywne połączenie z VGA. Sprawdź dokładnie port, zanim dokonasz zakupu to zaoszczędzi Ci czasu i frustracji, jak często obserwuję u moich klientów.

DVI-I (Integrated): Uniwersalny bohater, który najczęściej pozwoli na proste połączenie

DVI-I to najbardziej uniwersalny wariant złącza DVI. Jest to wersja hybrydowa, zdolna do przesyłania zarówno sygnału cyfrowego, jak i analogowego. Dzięki obecności dodatkowych pinów, które przenoszą sygnał analogowy (tzw. piny C1-C4), złącze DVI-I jest bezpośrednio kompatybilne z VGA. Oznacza to, że do połączenia portu DVI-I z monitorem VGA wystarczy prosta, pasywna przejściówka. To rozwiązanie jest najprostsze i najtańsze, jeśli tylko Twoja karta graficzna je obsługuje.

DVI-D (Digital): Cyfrowa pułapka dlaczego zwykła przejściówka tu nie zadziała?

DVI-D, jak sama nazwa wskazuje, przesyła wyłącznie sygnał cyfrowy. Ten typ złącza nie posiada pinów odpowiedzialnych za sygnał analogowy. W związku z tym, jeśli Twój komputer ma wyjście DVI-D, a monitor wejście VGA, zwykła, pasywna przejściówka DVI-VGA nie zadziała. Do konwersji sygnału cyfrowego na analogowy w tym przypadku konieczny jest aktywny konwerter, który przetwarza sygnał. To jest właśnie ten moment, w którym wielu użytkowników popełnia błąd, kupując niewłaściwy adapter.

DVI-A (Analog): Rzadki wariant, ale w pełni zgodny z VGA

DVI-A to najrzadziej spotykany typ złącza DVI. Przesyła on wyłącznie sygnał analogowy i jest w pełni kompatybilny z VGA za pomocą pasywnego adaptera. Chociaż jest to teoretycznie możliwe połączenie, w praktyce bardzo rzadko spotyka się karty graficzne z wyjściem DVI-A. Jeśli jednak na takowe natrafisz, możesz śmiało użyć prostej przejściówki.

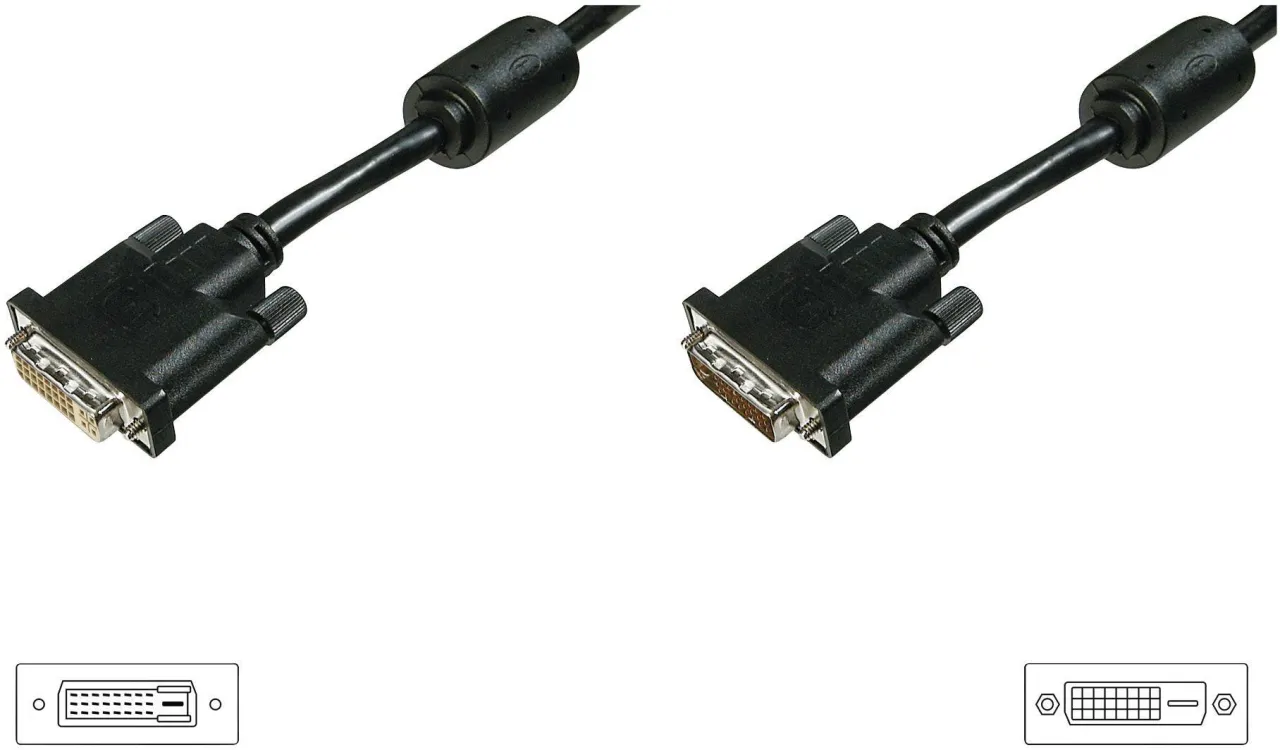

Praktyczny poradnik: Spójrz na piny i rozróżnij DVI-I od DVI-D w 30 sekund

Najprostszym sposobem na rozróżnienie DVI-I od DVI-D jest dokładne przyjrzenie się pinom złącza:

• DVI-I (Integrated): Obok długiego, płaskiego pinu (masy) znajdziesz cztery dodatkowe piny ułożone w kształt krzyżyka. To właśnie one odpowiadają za przesyłanie sygnału analogowego.
• DVI-D (Digital): Obok długiego, płaskiego pinu nie ma żadnych dodatkowych pinów. Jest tylko puste miejsce. To oznacza, że złącze przesyła wyłącznie sygnał cyfrowy.
• DVI-A (Analog): Posiada tylko te cztery piny w kształcie krzyżyka obok płaskiego pinu, bez reszty pinów cyfrowych.

Wystarczy rzut oka na układ pinów, aby szybko zidentyfikować posiadany typ DVI. To prosta, ale niezwykle ważna weryfikacja.

Dwa światy rozwiązań: Pasywna przejściówka czy aktywny konwerter?

Po zidentyfikowaniu typu złącza DVI, możesz wybrać odpowiednie rozwiązanie. Wybór między pasywną przejściówką a aktywnym konwerterem zależy wyłącznie od tego, czy Twoje złącze DVI jest w stanie przesyłać sygnał analogowy. Nie ma tu miejsca na zgadywanie precyzyjna identyfikacja to podstawa.

Pasywna przejściówka DVI-VGA: Kiedy to tanie i proste rozwiązanie jest dla Ciebie?

Pasywna przejściówka DVI na VGA to najprostsze i najtańsze rozwiązanie. Działa ona na zasadzie fizycznego połączenia odpowiednich pinów sygnału analogowego ze złączem VGA. Jest to możliwe tylko wtedy, gdy port źródłowy (np. w karcie graficznej) to DVI-I lub DVI-A, ponieważ tylko te warianty DVI przesyłają sygnał analogowy. Jeśli masz DVI-I, pasywna przejściówka będzie dla Ciebie idealnym, ekonomicznym i bezproblemowym wyborem. Pamiętaj jednak, że jej użycie z DVI-D jest skazane na niepowodzenie.

Aktywny konwerter sygnału DVI-D na VGA: Niezbędny ratunek dla posiadaczy portów cyfrowych

Jeśli Twoja karta graficzna posiada wyłącznie wyjście DVI-D, a monitor tylko wejście VGA, pasywna przejściówka nie zadziała. W takiej sytuacji niezbędny jest aktywny konwerter DVI-D na VGA. Jest to bardziej zaawansowane urządzenie elektroniczne, które aktywnie przetwarza cyfrowy sygnał wideo z portu DVI-D na sygnał analogowy, zrozumiały dla monitora VGA. To urządzenie jest droższe od pasywnych przejściówek, ale stanowi jedyne skuteczne rozwiązanie dla połączeń DVI-D z VGA. Bez niego, obraz po prostu się nie pojawi.

Na co zwrócić uwagę przy zakupie aktywnego konwertera? (Zasilanie, obsługiwana rozdzielczość)

• Zasilanie: Wiele aktywnych konwerterów wymaga zewnętrznego zasilania, często dostarczanego przez port USB. Upewnij się, że konwerter ma taką możliwość i że masz dostępny port USB do jego podłączenia. Bez zasilania konwerter nie będzie działał.
• Obsługiwana rozdzielczość: Sprawdź, jaką maksymalną rozdzielczość obsługuje konwerter. Powinien on wspierać rozdzielczość Twojego monitora (np. Full HD 1920x1080).
• Jakość wykonania: Wybieraj produkty renomowanych producentów, aby zminimalizować ryzyko problemów z jakością obrazu lub awariami. Tanie, niesprawdzone konwertery często są źródłem frustracji.

Jakość obrazu i ograniczenia: Czego realnie możesz się spodziewać po takim połączeniu?

Połączenie DVI z D-Sub (VGA) jest skutecznym sposobem na wykorzystanie starszego sprzętu, ale warto mieć świadomość pewnych ograniczeń i potencjalnych kompromisów, zwłaszcza w kwestii jakości obrazu. Nie oczekuj cudów, ale też nie bój się, że obraz będzie bezużyteczny to kwestia realistycznych oczekiwań.

Czy stracę na jakości obrazu? Prawda o konwersji cyfrowo-analogowej

W przypadku użycia aktywnego konwertera DVI-D na VGA, sygnał cyfrowy musi zostać przekształcony na analogowy. Ten proces konwersji, choć zazwyczaj bardzo efektywny, teoretycznie może wiązać się z minimalną utratą jakości obrazu. Dla większości użytkowników i typowych zastosowań (praca biurowa, przeglądanie internetu) ta różnica będzie jednak niezauważalna. Większy wpływ na jakość obrazu mogą mieć kable VGA są one bardziej podatne na zakłócenia elektromagnetyczne, zwłaszcza przy większych długościach (powyżej 5 metrów), co może objawiać się lekkim rozmyciem lub "duchami" na ekranie. Zawsze polecam używać jak najkrótszych i dobrze ekranowanych kabli VGA.

Maksymalna rozdzielczość i odświeżanie: Jakie są granice tej technologii?

Maksymalna rozdzielczość i częstotliwość odświeżania będą ograniczone przez najsłabsze ogniwo w Twoim połączeniu. Standard VGA generalnie obsługuje rozdzielczość do 2048x1536 pikseli przy 85 Hz, ale w praktyce często spotyka się ograniczenia do Full HD (1920x1080). DVI Single Link obsługuje do 1920x1200 przy 60 Hz, a DVI Dual Link do 2560x1600 przy 60 Hz. Przy połączeniu DVI-VGA, maksymalna rozdzielczość będzie ograniczona przez możliwości standardu VGA oraz jakość użytego kabla i konwertera. Nie oczekuj najwyższych rozdzielczości ani bardzo wysokich częstotliwości odświeżania, które są dostępne w nowoczesnych standardach cyfrowych, takich jak DisplayPort czy HDMI.

Pamiętaj: DVI i VGA nie przesyłają dźwięku jak sobie z tym poradzić?

Ważną kwestią jest to, że ani złącze DVI, ani D-Sub (VGA) nie przesyłają standardowo sygnału audio. Oznacza to, że po podłączeniu monitora przez te złącza, nie usłyszysz dźwięku z głośników monitora (o ile takowe posiada). Aby uzyskać dźwięk, będziesz musiał podłączyć go oddzielnie na przykład za pomocą kabla audio jack 3.5mm bezpośrednio z karty dźwiękowej komputera do głośników zewnętrznych lub do wejścia audio w monitorze, jeśli takie posiada. To często pomijany szczegół, który może zaskoczyć użytkowników.

Kabel VGA jest złączem analogowym, wprowadzonym w 1987 roku, natomiast DVI jest nowszym standardem, który może przesyłać sygnał cyfrowy, analogowy lub oba naraz, w zależności od wariantu. Zasadnicza różnica polega na tym, że sygnał cyfrowy (DVI) jest mniej podatny na zakłócenia i z reguły oferuje lepszą jakość obrazu niż analogowy (VGA), który wymaga dwukrotnej konwersji sygnału, co może prowadzić do pogorszenia jakości.

Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy na ekranie wciąż jest ciemno?

Po podłączeniu wszystkiego, może się zdarzyć, że obraz nie pojawi się od razu lub jego jakość będzie niezadowalająca. Poniżej przedstawiam najczęstsze problemy, z jakimi się spotykam, i sposoby ich rozwiązania. Nie panikuj większość z nich jest łatwa do naprawienia.

Scenariusz 1: "Brak sygnału" po podłączeniu najczęstsza przyczyna i jej rozwiązanie

To najczęściej spotykany problem. Jeśli monitor wyświetla komunikat "Brak sygnału" lub pozostaje czarny, najprawdopodobniej przyczyną jest:

• Użycie pasywnej przejściówki z portem DVI-D: Jak wspomniano, DVI-D przesyła tylko sygnał cyfrowy. Jeśli masz DVI-D, musisz użyć aktywnego konwertera. To jest najczęstszy błąd!
• Brak zasilania aktywnego konwertera: Sprawdź, czy konwerter jest prawidłowo podłączony do źródła zasilania (np. portu USB).
• Uszkodzony kabel lub adapter: Spróbuj podmienić kabel VGA lub przejściówkę/konwerter, jeśli masz taką możliwość.
• Niepoprawne ustawienia w systemie operacyjnym: Czasem system operacyjny nie wykrywa automatycznie drugiego monitora. Przejdź do "Ustawień wyświetlania" w systemie (np. w Windows: Prawy przycisk myszy na pulpicie > Ustawienia ekranu) i spróbuj ręcznie wykryć monitory lub zmienić tryb wyświetlania (np. na "Rozszerz" lub "Duplikuj").
• Niewłaściwe wejście w monitorze: Upewnij się, że monitor jest ustawiony na właściwe wejście (VGA/D-Sub). Często monitory mają przycisk "Input" lub "Source", którym można przełączać źródła sygnału.

Scenariusz 2: Obraz jest, ale jego jakość jest słaba (zakłócenia, rozmycie)

Jeśli obraz jest widoczny, ale jego jakość jest niska, wykonaj następujące kroki:

• Sprawdź kabel VGA: Długie lub niskiej jakości kable VGA są podatne na zakłócenia. Spróbuj użyć krótszego, ekranowanego kabla VGA. To naprawdę robi różnicę.
• Sprawdź rozdzielczość i odświeżanie: Upewnij się, że rozdzielczość ustawiona w systemie operacyjnym nie przekracza możliwości monitora i kabla/konwertera. Zbyt wysoka rozdzielczość lub odświeżanie mogą prowadzić do zniekształceń.
• Sprawdź konwerter/przejściówkę: Upewnij się, że konwerter jest sprawny i dobrej jakości. W przypadku pasywnych przejściówek, upewnij się, że są dobrze dociśnięte.
• Uziemienie: Upewnij się, że wszystkie urządzenia są prawidłowo uziemione, co może pomóc w redukcji zakłóceń.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Scenariusz 3: Komputer nie wykrywa drugiego monitora co sprawdzić w ustawieniach systemu?

Jeśli po podłączeniu monitora system operacyjny go nie widzi, spróbuj poniższych rozwiązań:

1. Restart komputera: Czasami prosty restart systemu pomaga w prawidłowym wykryciu nowego sprzętu.
2. Ustawienia ekranu (Windows):
   • Kliknij prawym przyciskiem myszy na pulpicie i wybierz "Ustawienia ekranu" (lub "Rozdzielczość ekranu" w starszych wersjach Windows).
   • W sekcji "Wiele ekranów" (lub "Wiele wyświetlaczy") wybierz opcję "Wykryj" lub "Wykryj inne ekrany".
   • Jeśli monitor zostanie wykryty, wybierz odpowiedni tryb wyświetlania: "Duplikuj te ekrany" (ten sam obraz na obu), "Rozszerz te ekrany" (rozszerzony pulpit) lub "Pokaż tylko na 1/2" (wyświetlanie tylko na jednym z monitorów).
3. Sterowniki karty graficznej: Upewnij się, że masz zainstalowane najnowsze sterowniki do swojej karty graficznej. Przestarzałe sterowniki mogą powodować problemy z wykrywaniem monitorów.
4. BIOS/UEFI: W rzadkich przypadkach, ustawienia w BIOS/UEFI komputera mogą wpływać na wykrywanie dodatkowych monitorów. Sprawdź, czy opcje dotyczące wyjść wideo są prawidłowo skonfigurowane (jeśli masz zintegrowaną grafikę i dedykowaną kartę).
