Groty lutownicze: Wybór, pielęgnacja, regeneracja. Lutuj jak pro!

Groty lutownicze to bez wątpienia serce każdej stacji, kluczowy element, który decyduje o jakości i precyzji każdego połączenia. Właściwy dobór i staranna pielęgnacja grotu to fundament efektywnego lutowania, niezależnie od tego, czy jesteś hobbystą, czy doświadczonym profesjonalistą. Ten kompleksowy przewodnik pomoże Ci zrozumieć świat grotów, dokonać świadomego wyboru i nauczyć się, jak dbać o nie, by służyły Ci jak najdłużej.

Dlaczego dobór grotu to klucz do precyzyjnego lutowania?

Wybór odpowiedniego grotu lutowniczego to znacznie więcej niż tylko kwestia osobistych preferencji czy wygody. To fundamentalna decyzja, która bezpośrednio wpływa na jakość, trwałość i niezawodność każdego połączenia lutowniczego. Niewłaściwy grot może sabotować nawet najlepiej zaplanowaną pracę, prowadząc do frustracji i niepotrzebnych poprawek.

Jak niewłaściwy grot sabotuje Twoją pracę: od zimnych lutów po uszkodzone komponenty

Z mojego doświadczenia wiem, że praca z nieodpowiednim grotem to prosta droga do problemów. Jeśli grot jest zbyt mały lub ma niewystarczającą pojemność cieplną do danego zadania, nie będzie w stanie efektywnie przekazać ciepła do punktu lutowniczego. Skutkuje to zimnymi lutami połączeniami, które wyglądają na solidne, ale w rzeczywistości są kruche i zawodne. Z drugiej strony, zbyt duży lub nieprecyzyjny grot może prowadzić do przegrzewania komponentów, co jest szczególnie niebezpieczne dla delikatnych elementów SMD, a nawet do ich trwałego uszkodzenia. Dodatkowo, niewłaściwy grot po prostu spowalnia pracę, zwiększa zużycie cyny i topnika, a także może prowadzić do uszkodzenia ścieżek na płytce drukowanej.

Anatomia grotu: z czego jest zbudowany i dlaczego ma to znaczenie dla jego żywotności?

Aby zrozumieć, dlaczego groty są tak ważne, warto przyjrzeć się ich budowie. Każdy grot lutowniczy to małe arcydzieło inżynierii. W jego sercu znajduje się miedziany rdzeń, który jest niezastąpiony ze względu na swoje doskonałe przewodnictwo cieplne. To właśnie miedź efektywnie transportuje ciepło z grzałki do punktu lutowniczego. Jednak sama miedź szybko ulegałaby korozji i zużyciu, dlatego rdzeń jest chroniony przez szereg warstw.

• Warstwa żelaza: Zapewnia twardość i odporność na erozję chemiczną przez cynę. Bez niej grot szybko by się "rozpuszczał".
• Warstwa niklu: Pełni funkcję bariery antykorozyjnej i poprawia przyczepność kolejnych warstw.
• Warstwa chromu: Jest zewnętrzną, twardą powłoką, która chroni grot przed utlenianiem i zużyciem mechanicznym. Co ważne, chrom nie jest zwilżany przez cynę, co zapobiega jej osadzaniu się na trzonku grotu.

Sama końcówka grotu, czyli ta część, którą lutujemy, jest fabrycznie pokryta cienką warstwą cyny. Ta początkowa warstwa cyny jest kluczowa dla prawidłowego zwilżania i efektywnego przenoszenia ciepła. Zrozumienie tej budowy pozwala docenić, jak ważna jest odpowiednia pielęgnacja, by te warstwy ochronne służyły jak najdłużej.

Przewodnik po kształtach grotów: który wybrać do swojego zadania?

Wybór odpowiedniego kształtu grotu to podstawa efektywnego lutowania. Różne zadania wymagają różnych narzędzi, a świat grotów oferuje nam szeroki wachlarz możliwości. Przyjrzyjmy się najpopularniejszym typom i ich zastosowaniom.

Grot stożkowy (igła): Twój wybór do precyzyjnego montażu SMD i THT

Grot stożkowy, często określany jako igłowy (typy I, B), to prawdziwy uniwersalny żołnierz w arsenale każdego elektronika. Jego ostry, spiczasty kształt sprawia, że jest idealny do precyzyjnych prac, takich jak lutowanie małych elementów montowanych powierzchniowo (SMD) oraz elementów przewlekanych (THT) o niewielkich wyprowadzeniach. Dzięki niemu można dotrzeć do trudno dostępnych miejsc i precyzyjnie zaaplikować cynę. Muszę jednak zaznaczyć, że jego mała powierzchnia styku z punktem lutowniczym oznacza również ograniczoną pojemność cieplną. Przy większych elementach lub polach lutowniczych może mieć trudności z szybkim i efektywnym rozgrzaniem, co może prowadzić do wspomnianych wcześniej zimnych lutów.

Grot ścięty (dłuto): Uniwersalne narzędzie do przewodów i większych pól lutowniczych

Jeśli szukasz grotu do zadań ogólnych, który poradzi sobie z większością typowych prac, grot ścięty, czyli dłutowy (typ D), będzie doskonałym wyborem. Jego płaska, ścięta powierzchnia pozwala na efektywne przenoszenie ciepła, co czyni go idealnym do lutowania przewodów, elementów przewlekanych o większych wyprowadzeniach, a także większych komponentów SMD. Co więcej, jego konstrukcja umożliwia pracę zarówno krawędzią, co zwiększa precyzję, jak i całą płaską powierzchnią, co pozwala na szybkie i równomierne rozgrzanie większych pól lutowniczych. To prawdziwy koń roboczy, który powinien znaleźć się w każdej pracowni.

Grot typu nóż: Sekret szybkiego lutowania układów scalonych metodą "przeciągania"

Grot typu nóż (typ K) to specjalista do zadań wymagających zarówno precyzji, jak i zdolności do szybkiego rozprowadzania cyny. Jego charakterystyczny kształt pozwala na lutowanie punktowe, liniowe, a także wykorzystanie całej powierzchni bocznej do transferu ciepła. Jest on niezastąpiony w technice "drag soldering" (czyli "przeciągania"), którą stosuje się przy lutowaniu układów scalonych z wieloma gęsto upakowanymi wyprowadzeniami, takimi jak TQFP. Pozwala on na szybkie i efektywne połączenie wielu pinów jednocześnie, a także na usuwanie nadmiaru cyny. To narzędzie, które znacząco przyspiesza pracę przy montażu zaawansowanej elektroniki.

Groty specjalistyczne: Kiedy warto sięgnąć po minifale i inne nietypowe kształty?

Oprócz tych podstawowych kształtów, rynek oferuje również groty specjalistyczne, zaprojektowane do bardzo konkretnych zastosowań. Jednym z ciekawszych jest grot typu minifala. To w zasadzie zmodyfikowany grot ścięty, który posiada niewielkie wgłębienie na końcu. Ta subtelna zmiana konstrukcyjna sprawia, że grot minifala doskonale nadaje się do nabierania małej porcji cyny i równomiernego rozprowadzania jej po rzędzie wyprowadzeń układu scalonego, co jest nieocenione przy lutowaniu delikatnych komponentów. Istnieją również inne, mniej popularne groty, takie jak groty hakowe, mikrofale czy groty do lutowania bezołowiowego, które są optymalizowane pod kątem specyficznych procesów technologicznych. Warto pamiętać, że wybór takiego grotu zawsze powinien być podyktowany konkretnym zadaniem, aby maksymalizować efektywność i jakość pracy.

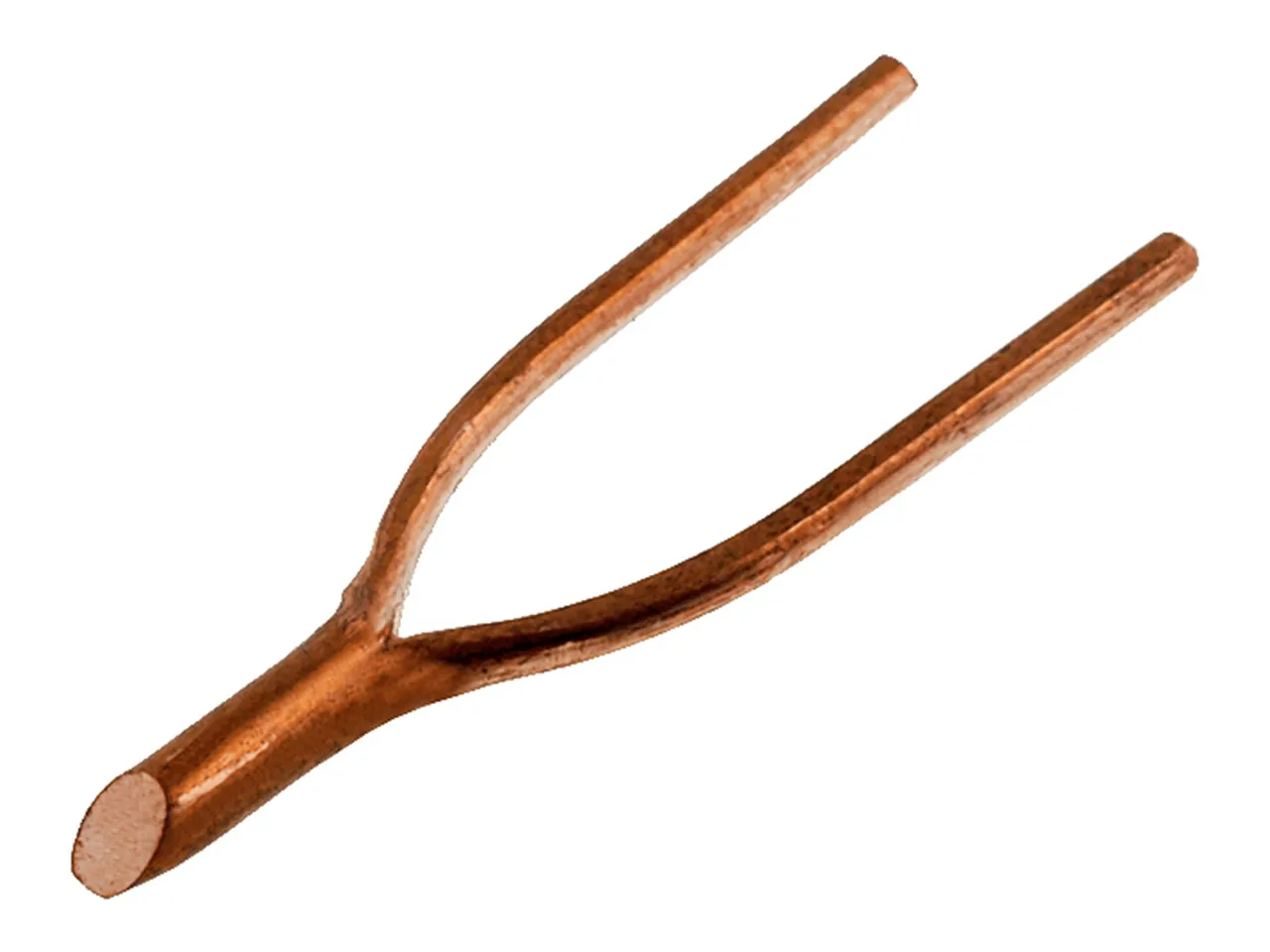

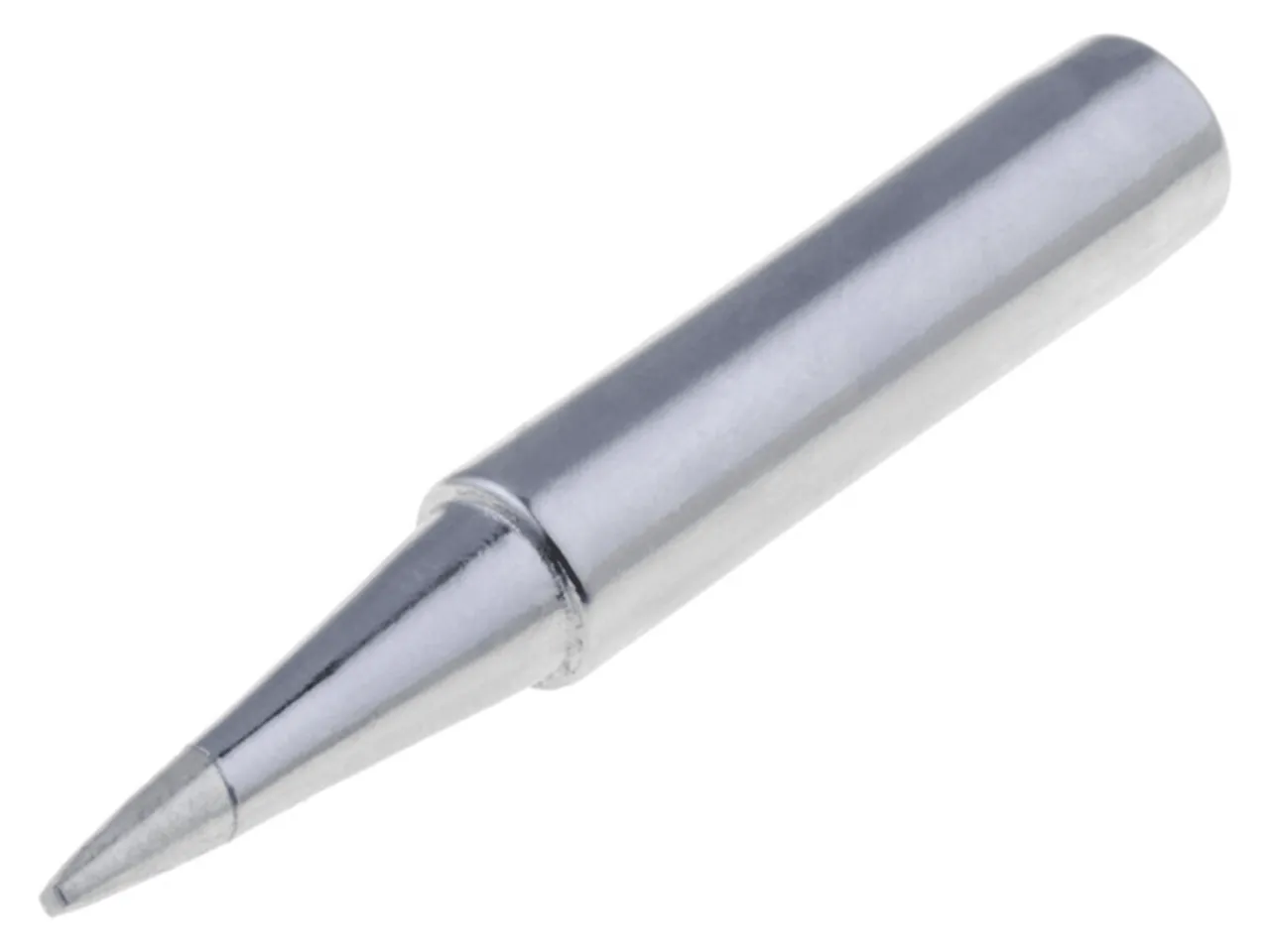

Jak dopasować grot do stacji lutowniczej? Porównanie standardów 900M i T12

Zanim wybierzesz kształt grotu, musisz upewnić się, że będzie on w ogóle pasował do Twojej stacji lutowniczej. Kompatybilność grotu ze stacją jest absolutnie kluczowa, ponieważ różne stacje wykorzystują różne systemy mocowania i grzania. Na rynku dominują dwa główne standardy, które warto poznać.

Standard 900M: Ekonomiczne rozwiązanie dla popularnych stacji (Yihua, WEP, Zhaoxin)

Standard 900M to prawdziwy klasyk, który od lat króluje w wielu pracowniach, szczególnie tych hobbystycznych i początkujących. Groty w tym standardzie charakteryzują się przystępną ceną i szeroką dostępnością. Są one stosowane w ogromnej liczbie budżetowych, ale niezawodnych stacji lutowniczych, takich jak popularne modele Zhaoxin, Yihua, WEP czy Aoyue. Kluczową cechą grotów 900M jest ich konstrukcja są to groty nasadzane na zewnętrzną grzałkę ceramiczną. Oznacza to, że grzałka jest oddzielnym elementem, a grot po prostu na nią nachodzi. To rozwiązanie jest sprawdzone i ekonomiczne, choć ma swoje ograniczenia w szybkości nagrzewania i stabilności temperatury w porównaniu do nowszych technologii.

Standard T12: Zintegrowana grzałka dla profesjonalistów szybkość i stabilność temperatury

Standard T12 to krok w przyszłość lutowania, oferujący znacznie lepsze parametry pracy. Groty T12 to nowoczesne rozwiązanie, w którym grot jest zintegrowany z grzałką i czujnikiem temperatury. Ta konstrukcja ma ogromne zalety: stacja lutownicza może znacznie szybciej nagrzać grot do zadanej temperatury, a także utrzymywać ją z dużo większą stabilnością. Dzięki temu praca jest bardziej efektywna, a ryzyko uszkodzenia komponentów przez niestabilną temperaturę jest minimalne. Groty T12 są często wybierane przez profesjonalistów i osoby, które cenią sobie szybkość i precyzję. Należy jednak pamiętać, że groty w tym standardzie są zazwyczaj droższe niż ich odpowiedniki 900M, co jest naturalną konsekwencją bardziej zaawansowanej technologii.

Na co zwrócić uwagę przed zakupem? Prosta metoda na sprawdzenie kompatybilności

Przed zakupem nowego grotu zawsze upewnij się, że będzie on kompatybilny z Twoją stacją. Niestety, niektórzy producenci stosują własne, niekompatybilne systemy mocowania, nawet jeśli z pozoru wyglądają podobnie do standardowych. Najprostsza i najskuteczniejsza metoda to sprawdzenie instrukcji obsługi Twojej stacji lutowniczej tam zawsze znajdziesz informację o wymaganym typie lub standardzie grotu. Jeśli instrukcja zaginęła, poszukaj informacji w opisie produktu na stronie producenta lub sprzedawcy. W ostateczności, możesz zmierzyć średnicę i długość grotu, który aktualnie posiadasz, i porównać z wymiarami oferowanych grotów, choć to mniej pewna metoda niż sprawdzenie specyfikacji producenta.

Sztuka pielęgnacji grotu: proste kroki do maksymalnej żywotności

Nawet najlepszy grot lutowniczy szybko straci swoje właściwości, jeśli nie będziemy o niego odpowiednio dbać. Prawidłowa pielęgnacja to nie tylko kwestia wydłużenia żywotności narzędzia, ale także utrzymania wysokiej jakości lutowania. Oto moje sprawdzone zasady.

Pierwsze uruchomienie i cynowanie: najważniejszy krok, którego nie można pominąć

To jest absolutny priorytet, o którym wielu początkujących zapomina! Nowy grot, zaraz po pierwszym uruchomieniu i osiągnięciu temperatury, musi zostać ocynowany. Oznacza to pokrycie jego końcówki cienką warstwą świeżej cyny. Zalecam ustawienie temperatury stacji na około 200-300°C do wykonania tej czynności. Cyna chroni powierzchnię grotu przed utlenianiem, które jest jego największym wrogiem. Pamiętaj, że pominięcie tego kroku może drastycznie skrócić żywotność grotu i sprawić, że szybko przestanie on "łapać" cynę.

Codzienne czyszczenie: Czyścik mosiężny czy wilgotna gąbka co jest lepsze dla Twojego grotu?

Regularne czyszczenie grotu z resztek cyny i topnika to podstawa. Mamy dwie główne metody:

• Wilgotna gąbka: Tradycyjna metoda, często dołączana do stacji. Ważne jest, aby używać wody demineralizowanej, aby uniknąć osadzania się kamienia. Gąbka skutecznie usuwa resztki, ale ma jedną wadę powoduje szok termiczny. Gwałtowne schłodzenie rozgrzanego grotu może prowadzić do mikropęknięć w warstwach ochronnych, co z czasem skraca jego żywotność.
• Czyścik z wiórków mosiężnych: To moja preferowana metoda. Czyścik mosiężny, często w formie sprężynki, skutecznie usuwa zanieczyszczenia bez gwałtownego obniżania temperatury grotu. Dzięki temu eliminuje szok termiczny i jest znacznie łagodniejszy dla powłok ochronnych. Zdecydowanie polecam ten rodzaj czyszczenia.

Złote zasady pracy: jak uniknąć przegrzewania i utleniania końcówki?

Podczas pracy z grotem, kluczowe jest unikanie dwóch największych błędów: pracy na "sucho" i przegrzewania. Praca na sucho, czyli bez cyny na końcówce, powoduje szybkie utlenianie się powierzchni grotu. Zawsze upewnij się, że na grocie jest choć odrobina cyny, która chroni go przed bezpośrednim kontaktem z powietrzem. Drugi błąd to ustawianie zbyt wysokiej temperatury. Praca powyżej 400°C przez dłuższy czas znacząco przyspiesza degradację powłok ochronnych grotu. Staraj się używać najniższej możliwej temperatury, która pozwala na efektywne lutowanie. To nie tylko przedłuży życie grotu, ale także ochroni lutowane komponenty.

Konserwacja po pracy: prosty nawyk, który podwoi żywotność grotu

To prosty nawyk, który może zdziałać cuda dla żywotności Twojego grotu. Zawsze po zakończeniu pracy, zanim wyłączysz stację i pozwolisz grotowi ostygnąć, wykonaj następujące kroki: wyczyść grot (najlepiej czyścikiem mosiężnym), a następnie nałóż na jego końcówkę świeżą, obfitą warstwę cyny. Ta warstwa cyny zadziała jak tarcza ochronna, zabezpieczając powierzchnię grotu przed utlenianiem podczas stygnięcia. Kiedy grot ostygnie, cyna stwardnieje, tworząc barierę, która chroni cenną końcówkę przed szkodliwym działaniem powietrza. To naprawdę mały wysiłek, który przynosi ogromne korzyści.

Grot nie łapie cyny? Najczęstsze przyczyny i skuteczne metody regeneracji

Jednym z najbardziej frustrujących problemów, z jakimi spotykam się w pracy z lutownicą, jest sytuacja, gdy grot przestaje "łapać" cynę. To sygnał, że coś jest nie tak, ale na szczęście często da się go uratować. Przyjrzyjmy się przyczynom i metodom regeneracji.

Diagnoza problemu: Dlaczego mój grot sczerniał i przestał być użyteczny?

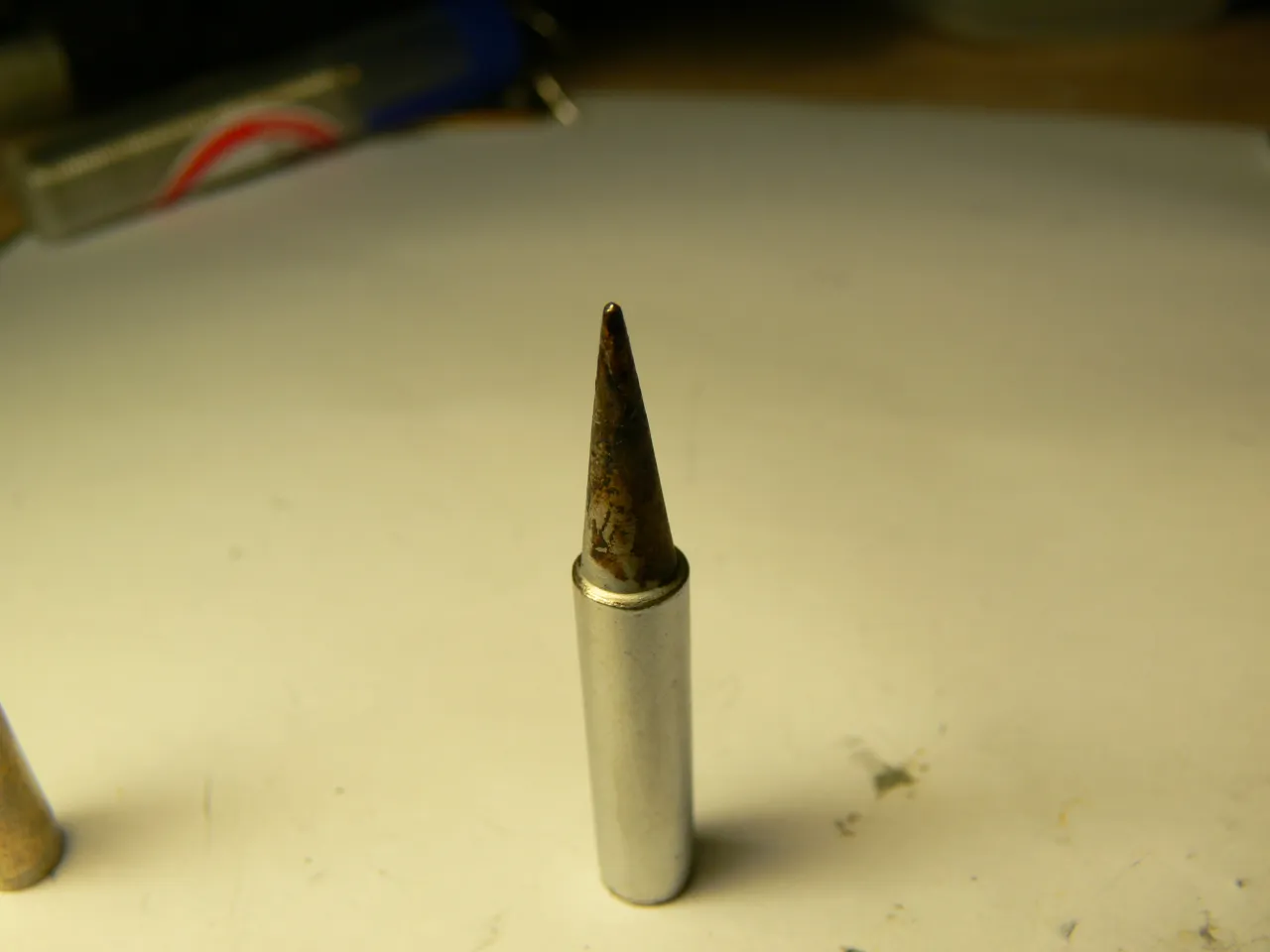

Główną przyczyną tego, że grot nie przyjmuje cyny, jest jego utlenienie lub zanieczyszczenie. Kiedy grot pracuje "na sucho", w wysokiej temperaturze, lub jest źle pielęgnowany, jego powierzchnia szybko pokrywa się warstwą tlenków. Wizualnie objawia się to sczerniałą, matową końcówką, która wygląda, jakby była "brudna". Ta warstwa tlenków działa jak izolator, uniemożliwiając cynie zwilżanie powierzchni grotu. W efekcie cyna nie przylega do grotu, nie topi się na nim efektywnie, a lutowanie staje się niemożliwe. To znak, że powłoka ochronna została naruszona, a miedziany rdzeń lub warstwa żelaza zaczęły reagować z tlenem.

Ratunek dla utlenionego grotu: Kiedy i jak stosować chemiczne regeneratory (Tip Tinner)?

Jeśli czyszczenie czyścikiem mosiężnym i ponowne cynowanie nie pomogło, a grot nadal jest sczerniały i nie łapie cyny, nadszedł czas na chemiczną regenerację. W tym celu używa się specjalnych preparatów, powszechnie znanych jako "tip tinner" lub "regenerator grotów". Są to zazwyczaj pasty lub proszki, które składają się ze sproszkowanego lutowia i bardzo agresywnych topników. Działają one chemicznie, usuwając warstwę tlenków z powierzchni grotu. Aby użyć tip tinnera, rozgrzej grot do temperatury roboczej, a następnie delikatnie zanurz jego końcówkę w preparacie lub potrzyj nim o pastę. Agresywny topnik usunie tlenki, a sproszkowana cyna natychmiast pokryje świeżą powierzchnię grotu. Po tej operacji grot powinien odzyskać zdolność do zwilżania cyną. Pamiętaj, aby po regeneracji dokładnie wyczyścić grot i ponownie go ocynować świeżą cyną.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Czego absolutnie unikać? Błędy, które trwale niszczą groty lutownicze

Chociaż regeneratory mogą uratować grot, lepiej jest unikać sytuacji, które prowadzą do jego uszkodzenia. Istnieją pewne praktyki, których absolutnie należy unikać, ponieważ mogą trwale zniszczyć grot:

• Agresywne mechaniczne czyszczenie: Nigdy nie używaj papieru ściernego, pilnika, nożyka czy innych ostrych narzędzi do czyszczenia grotu. Zetrzesz w ten sposób delikatne warstwy ochronne (żelazo, nikiel, chrom), odsłaniając miedziany rdzeń, który szybko się utleni i zniszczy.
• Stosowanie zbyt wysokich temperatur przez długi czas: Jak wspomniałem, praca powyżej 400°C znacząco przyspiesza zużycie grotu. Używaj tylko niezbędnej temperatury.
• Długotrwałe nagrzewanie grotu "na sucho": Zawsze upewnij się, że na końcówce grotu jest choć odrobina cyny. Bez niej grot utlenia się w zastraszającym tempie.
• Używanie niewłaściwych topników: Niektóre agresywne topniki, zwłaszcza te na bazie kwasów, mogą uszkodzić powłoki grotu. Zawsze używaj topników przeznaczonych do lutowania elektroniki.

Pamiętając o tych zasadach, zapewnisz swoim grotom długie i produktywne życie.
