Jak podłączyć 3 gniazda obok siebie bez ryzyka i błędów elektrycznych

Podłączenie trzech gniazd obok siebie może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i przygotowaniem można to zrobić bezpiecznie i skutecznie. Kluczem do sukcesu jest zastosowanie połączenia równoległego, które zapewnia niezawodność i bezpieczeństwo. W tym układzie każde gniazdko otrzymuje pełne napięcie zasilania, co oznacza, że awaria jednego gniazdka nie wpłynie na działanie pozostałych.

W artykule przedstawimy krok po kroku, jak podłączyć gniazda, zwracając szczególną uwagę na bezpieczeństwo oraz wybór odpowiednich materiałów. Omówimy również najczęstsze błędy, które mogą wystąpić podczas instalacji, oraz kiedy warto skorzystać z pomocy elektryka. Dzięki tym informacjom będziesz mógł zrealizować instalację bez zbędnego ryzyka.

Najistotniejsze informacje:

• Przed przystąpieniem do instalacji zawsze wyłącz zasilanie w obwodzie.
• Wybierz odpowiednie przewody o odpowiednim przekroju, zazwyczaj 1,5 mm² dla obciążenia do 16 A.
• Stosuj połączenie równoległe, aby zapewnić niezawodność działania gniazd.
• Upewnij się, że wszystkie przewody są prawidłowo podłączone i mocno dokręcone.
• W przypadku braku doświadczenia, rozważ skorzystanie z usług profesjonalnego elektryka.

Jak bezpiecznie podłączyć 3 gniazda obok siebie krok po kroku

Podłączenie trzech gniazd obok siebie wymaga staranności i przestrzegania bezpieczeństwa. Kluczowym krokiem jest wyłączenie zasilania przed rozpoczęciem jakiejkolwiek pracy elektrycznej. Dzięki temu zminimalizujesz ryzyko porażenia prądem oraz innych niebezpieczeństw związanych z pracą z energią elektryczną.

Przygotowanie do instalacji jest równie ważne jak sama instalacja. Upewnij się, że masz wszystkie niezbędne narzędzia i materiały pod ręką. Prawidłowe zorganizowanie miejsca pracy oraz zgromadzenie odpowiednich elementów pozwoli Ci uniknąć niepotrzebnych przestojów i ułatwi cały proces podłączania gniazd.

• Próbnik napięcia
• Wkrętarka
• Śrubokręt
• Przewody elektryczne (brązowy, niebieski, żółto-zielony)
• Gniazdka elektryczne
• Mostki WAGO (opcjonalnie)

Wyłączanie zasilania – kluczowy krok dla bezpieczeństwa

Przed rozpoczęciem jakiejkolwiek pracy z instalacją elektryczną, wyłącz zasilanie w obwodzie, nad którym będziesz pracować. To podstawowy krok, który pomoże Ci uniknąć niebezpiecznych sytuacji. Zawsze korzystaj z próbnika napięcia, aby upewnić się, że obwód jest całkowicie de-energizowany.

Praca z żywymi przewodami niesie ze sobą poważne ryzyko. Nawet niewielki błąd może prowadzić do porażenia prądem lub pożaru. Dlatego tak ważne jest, aby przed przystąpieniem do instalacji upewnić się, że zasilanie zostało wyłączone i nie ma napięcia w przewodach.

Wybór odpowiednich przewodów i materiałów do instalacji

Wybierając przewody do podłączenia gniazd, zwróć uwagę na ich typ i przekrój. Dla obwodów o obciążeniu do 16 A zazwyczaj stosuje się przewody o przekroju 1,5 mm². W przypadku większych obciążeń, takich jak piekarniki, warto użyć przewodów o przekroju 2,5 mm². Odpowiedni dobór materiałów jest kluczowy dla bezpieczeństwa całej instalacji.

Ważne jest również, aby korzystać z materiałów o wysokiej jakości, które spełniają normy bezpieczeństwa. Użycie przewodów, które nie są odpowiednio zabezpieczone lub mają zbyt mały przekrój, może prowadzić do przegrzania i awarii. Dlatego zawsze inwestuj w sprawdzone produkty i materiały.

Typ przewodu	Przekrój	Przeznaczenie
H05VV-F	1,5 mm²	Obwody o obciążeniu do 16 A
NYM	2,5 mm²	Obwody o większym obciążeniu

Metody podłączenia gniazd – jak uniknąć błędów elektrycznych

Jednym z najważniejszych aspektów przy podłączaniu gniazd jest wybór odpowiedniej metody. Połączenie równoległe jest preferowane, ponieważ zapewnia niezawodność i bezpieczeństwo. W tym układzie każde gniazdko otrzymuje pełne napięcie zasilania, co oznacza, że awaria jednego gniazdka nie wpływa na działanie pozostałych. Dzięki temu użytkownicy mogą korzystać z podłączonych urządzeń bez obaw o przerwy w zasilaniu.

W przypadku połączeń równoległych, każde gniazdko jest podłączone osobno do źródła zasilania. Taki układ pozwala na równomierne rozłożenie obciążenia, co jest kluczowe w zapewnieniu bezpieczeństwa całego systemu elektrycznego. Dodatkowo, w razie awarii jednego z gniazd, pozostałe będą nadal działać, co zwiększa komfort użytkowania.

Połączenie równoległe – dlaczego jest najlepsze?

Połączenie równoległe ma wiele zalet, które czynią je najlepszym wyborem przy instalacji gniazd. Przede wszystkim, zapewnia stabilność napięcia w każdym gniazdku, co jest istotne dla prawidłowego działania urządzeń elektrycznych. W przypadku, gdy jedno gniazdko ulegnie awarii, pozostałe nadal będą funkcjonować, co minimalizuje ryzyko całkowitego wyłączenia zasilania w danym obwodzie.

Co więcej, połączenie równoległe umożliwia łatwiejsze dodawanie nowych gniazd w przyszłości. Dzięki takiemu układowi można bez problemu rozbudować instalację elektryczną bez konieczności zmiany istniejących połączeń. To sprawia, że jest to rozwiązanie nie tylko bezpieczne, ale także elastyczne i dostosowane do potrzeb użytkownika.

• Stabilne napięcie w każdym gniazdku, co zapewnia prawidłowe działanie urządzeń.
• Możliwość łatwego dodawania nowych gniazd w przyszłości.
• Minimalizacja ryzyka całkowitego wyłączenia zasilania w przypadku awarii jednego gniazdka.

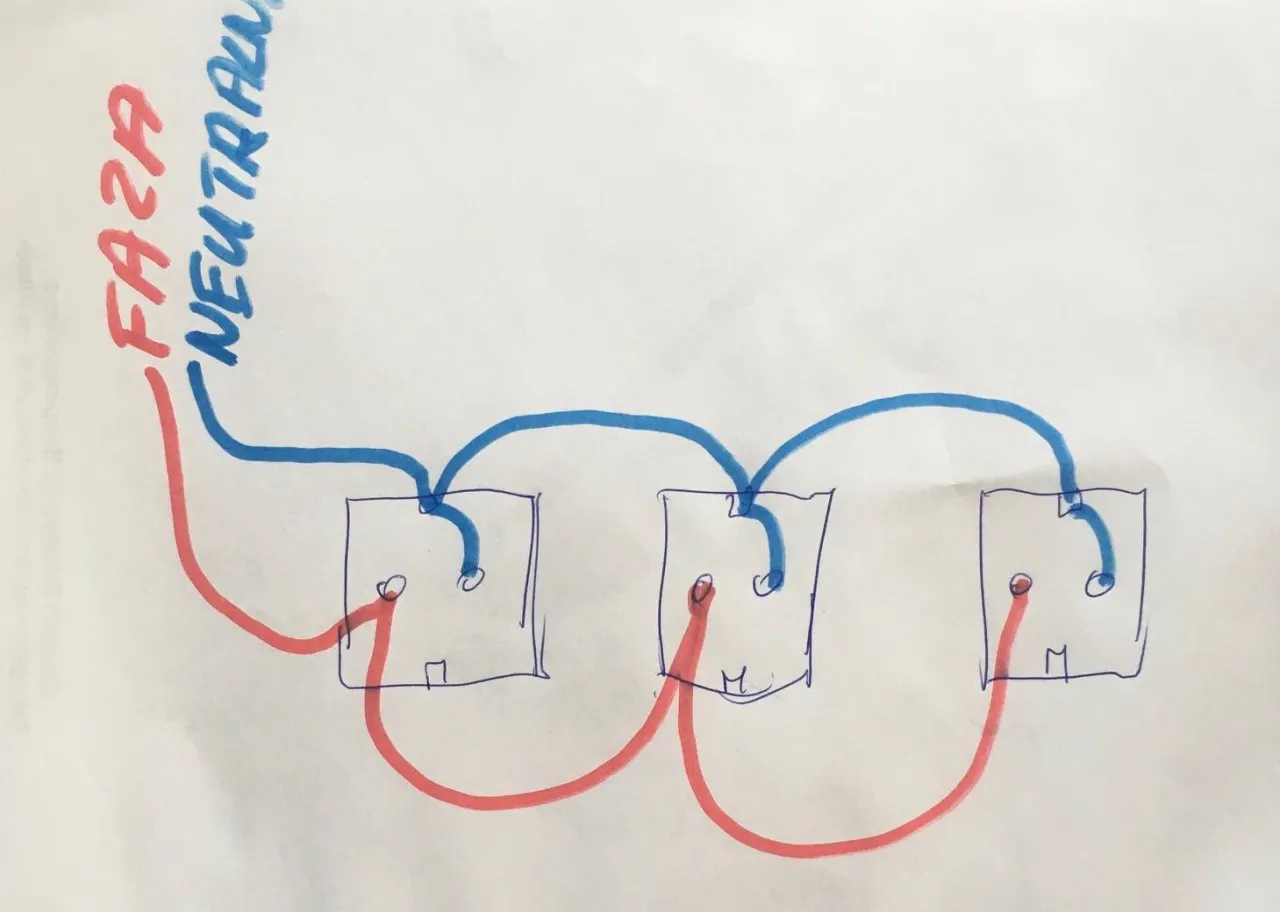

Jak prawidłowo podłączyć przewody w gniazdach

Podłączanie przewodów w gniazdach wymaga precyzyjnego podejścia i znajomości kolorów kabli. Pierwszym krokiem jest podłączenie przewodu fazowego, który zazwyczaj jest brązowy. Należy go podłączyć do odpowiedniego zacisku w gniazdku, który jest zazwyczaj oznaczony literą "L". Następnie podłącz przewód neutralny, który jest niebieski, do zacisku oznaczonego literą "N". Ostatnim krokiem jest podłączenie przewodu ochronnego, który ma kolor żółto-zielony, do zacisku oznaczonego symbolem uziemienia.

W przypadku podłączania kolejnych gniazd, najlepiej użyć mostków, które pozwolą na łatwe połączenie przewodów. Mostki powinny być używane do łączenia przewodów fazowych, neutralnych i ochronnych między gniazdami. Ważne jest, aby zachować odpowiednią kolejność: faza do fazy, neutralny do neutralnego, a ochronny do ochronnego. Dzięki temu zapewnisz prawidłowe działanie całego układu elektrycznego.

Po podłączeniu przewodów, upewnij się, że wszystkie zaciski są mocno dokręcone i przewody są stabilnie zamocowane. Warto również sprawdzić, czy przewody nie są zbyt mocno zgięte ani narażone na uszkodzenia. Gdy wszystko jest poprawnie podłączone, możesz włożyć gniazdka do puszek montażowych i przykręcić je do ściany. Na koniec, po założeniu osłon, włącz zasilanie i przetestuj gniazdka za pomocą próbnika napięcia lub podłączając do nich urządzenia.

Najczęstsze błędy przy podłączaniu gniazd i jak ich unikać

Podczas instalacji gniazd elektrycznych można popełnić wiele błędów, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów. Może to skutkować nieprawidłowym działaniem gniazd, a nawet ich uszkodzeniem. Ważne jest, aby zawsze upewnić się, że przewody są podłączone zgodnie z kolorami: brązowy do fazy, niebieski do neutralnego, a żółto-zielony do uziemienia. Zaniedbanie tej zasady może prowadzić do niebezpiecznych sytuacji, takich jak porażenie prądem.

Kolejnym powszechnym błędem jest użycie zbyt cienkich kabli. Przewody muszą mieć odpowiedni przekrój, aby mogły bezpiecznie przenosić prąd. Zbyt cienkie kable mogą się przegrzewać, co stwarza ryzyko pożaru. Dlatego ważne jest, aby przed podłączeniem gniazd upewnić się, że używasz przewodów o odpowiednim przekroju, zazwyczaj 1,5 mm² dla obwodów o obciążeniu do 16 A.

Innym błędem jest niedostateczne zabezpieczenie połączeń. Jeśli przewody nie są dobrze dokręcone lub stabilnie zamocowane, mogą wystąpić luźne połączenia, co prowadzi do iskrzenia i potencjalnych awarii. Aby tego uniknąć, zawsze sprawdzaj, czy wszystkie zaciski są mocno dokręcone przed zamknięciem puszki montażowej. Dobrze zabezpieczone połączenia są kluczowe dla bezpieczeństwa instalacji elektrycznej.

• Niewłaściwe podłączenie przewodów – ryzyko porażenia prądem i uszkodzenia gniazd.
• Użycie zbyt cienkich kabli – ryzyko przegrzania i pożaru.
• Niedostateczne zabezpieczenie połączeń – ryzyko iskrzenia i awarii.

Zbyt mały przekrój kabli – ryzyko przegrzania i awarii

Wybór odpowiedniego przekroju kabli jest kluczowy dla bezpieczeństwa instalacji elektrycznej. Zbyt mały przekrój może prowadzić do przegrzania, co z kolei zwiększa ryzyko pożaru. Dlatego przy podłączaniu gniazd ważne jest, aby stosować przewody o odpowiednich parametrach, które będą w stanie sprostać wymaganiom obciążeniowym. Przykładowo, dla obwodów o maksymalnym obciążeniu do 16 A, należy używać kabli o przekroju 1,5 mm², a dla większych obciążeń, takich jak piekarniki, warto zastosować kable o przekroju 2,5 mm².

Wybierając przewody, warto również zwrócić uwagę na ich jakość i producenta. Przewody renomowanych firm, które spełniają odpowiednie normy, są mniej podatne na uszkodzenia i zapewniają większe bezpieczeństwo. Pamiętaj, że inwestycja w wysokiej jakości materiały może zaoszczędzić Ci wielu problemów w przyszłości.

Niewłaściwe podłączenie przewodów – skutki i rozwiązania

Jednym z najpoważniejszych błędów przy instalacji gniazd jest niewłaściwe podłączenie przewodów. Może to prowadzić do wielu problemów, w tym do nieprawidłowego działania gniazd, a nawet ich uszkodzenia. Na przykład, jeśli przewód fazowy zostanie podłączony do zacisku neutralnego, może to spowodować zwarcie, które z kolei może uszkodzić podłączone urządzenia. Dodatkowo, takie błędy mogą skutkować poważnymi zagrożeniami dla bezpieczeństwa, w tym ryzykiem porażenia prądem.

Aby rozwiązać problem niewłaściwego podłączenia, należy najpierw sprawdzić wszystkie połączenia i upewnić się, że przewody są podłączone zgodnie z ich kolorami. Jeśli zauważysz jakiekolwiek nieprawidłowości, natychmiast wyłącz zasilanie i dokonaj korekty. Warto również skorzystać z próbnika napięcia, aby upewnić się, że nie ma napięcia w przewodach przed przystąpieniem do jakichkolwiek poprawek. W przypadku trudności z identyfikacją problemu, zaleca się skontaktowanie się z profesjonalnym elektrykiem.

Czytaj więcej: Jak podłączyć światłowód do laptopa - uniknij problemów z połączeniem

Kiedy warto skorzystać z pomocy elektryka – bezpieczeństwo przede wszystkim

W wielu sytuacjach może być konieczne skorzystanie z pomocy profesjonalnego elektryka. Jeśli nie masz doświadczenia w instalacjach elektrycznych lub nie czujesz się pewnie, podejmując się podłączenia gniazd, warto rozważyć zatrudnienie fachowca. Elektryk ma nie tylko odpowiednie umiejętności, ale także wiedzę na temat obowiązujących norm i przepisów, co zapewnia bezpieczeństwo instalacji.

Innym sygnałem, że warto skorzystać z pomocy elektryka, jest wystąpienie problemów z zasilaniem lub niepokojących objawów, takich jak iskrzenie, dym czy nieprzyjemny zapach z gniazdek. Ignorowanie tych objawów może prowadzić do poważnych problemów, w tym pożaru. Dlatego, jeśli zauważysz jakiekolwiek niepokojące sygnały, niezwłocznie skontaktuj się z elektrykiem, aby ocenił sytuację i podjął odpowiednie działania.

Sygnały, że potrzebujesz profesjonalnej pomocy elektrycznej

Istnieje kilka kluczowych sygnałów, które mogą wskazywać na potrzebę skorzystania z usług elektryka. Po pierwsze, jeśli zauważysz iskrzenie w gniazdkach lub przy wtyczkach, jest to powód do niepokoju. Iskrzenie może wskazywać na luźne połączenia lub uszkodzone przewody, co zwiększa ryzyko pożaru. Po drugie, jeśli masz problemy z wyłącznikami różnicowoprądowymi (RCD), które często się wyłączają, może to oznaczać, że coś jest nie tak z instalacją elektryczną.

Kolejnym sygnałem, który powinien skłonić Cię do wezwania elektryka, jest dziwny zapach z gniazdek lub urządzeń elektrycznych. Taki zapach może być oznaką przegrzania lub uszkodzenia izolacji przewodów. Ignorowanie tych objawów może prowadzić do poważnych konsekwencji, dlatego zawsze warto zasięgnąć porady specjalisty, gdy coś budzi Twoje wątpliwości.

Jak zainwestować w inteligentne gniazdka dla większej funkcjonalności

W dzisiejszych czasach, inteligentne gniazdka stają się coraz bardziej popularnym rozwiązaniem w domach i biurach. Oferują one nie tylko podstawowe funkcje zasilania, ale także zaawansowane możliwości zarządzania energią. Dzięki aplikacjom mobilnym możesz zdalnie kontrolować urządzenia podłączone do gniazdek, co pozwala na oszczędność energii oraz zwiększenie bezpieczeństwa. Na przykład, możesz zaprogramować harmonogramy włączania i wyłączania urządzeń, co jest szczególnie przydatne podczas nieobecności w domu.

Warto również rozważyć integrację inteligentnych gniazdek z systemami automatyki domowej. Takie rozwiązania pozwalają na synchronizację z innymi urządzeniami, jak czujniki ruchu czy systemy alarmowe. Dzięki temu, gdy czujnik wykryje ruch, inteligentne gniazdko może automatycznie włączyć światło lub inne urządzenia, zwiększając komfort i bezpieczeństwo w Twoim domu. Inwestując w takie technologie, nie tylko unowocześniasz swoją instalację elektryczną, ale także przyczyniasz się do efektywniejszego zarządzania energią i poprawy jakości życia.
