Podłączenie kolorowego monitora TFT do kamery cofania to kluczowy krok w zapewnieniu bezpieczeństwa podczas manewrowania pojazdem. Aby to zrobić, należy zwrócić szczególną uwagę na odpowiednie połączenia zasilania oraz sygnału wideo. W tym artykule przedstawimy, jak prawidłowo podłączyć monitor, aby uniknąć najczęstszych błędów i zapewnić sprawne działanie systemu.
Podczas instalacji ważne jest, aby monitor był zasilany z instalacji samochodowej, a sygnał wideo z kamery cofania był poprawnie przesyłany do monitora. W dalszej części artykułu omówimy szczegóły dotyczące wyboru odpowiednich komponentów, schematy podłączeń oraz jak rozwiązywać problemy, które mogą wystąpić w trakcie instalacji.
Najistotniejsze informacje:
- Monitor TFT zasilany jest z instalacji samochodowej, z pinem 1 jako zasilaniem DC 12V.
- Sygnał wideo z kamery cofania podłączany jest do gniazda RCA na monitorze.
- Przy monitorach z 13-stykowym złączem DIN pin 1 to zasilanie, pin 2 to uziemienie.
- Przewód żółty (sygnał wideo) należy podłączyć do środkowej żyły wtyku.
- Ważne jest, aby nie zamieniać pinów 1 i 6, aby uniknąć uszkodzenia urządzenia.

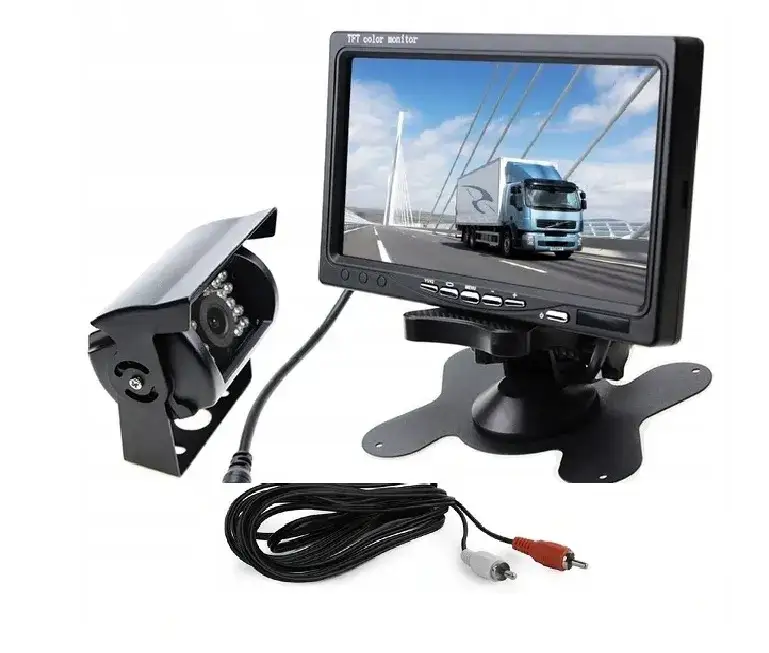

Jak poprawnie podłączyć monitor TFT do kamery cofania
Podłączenie kolorowego monitora TFT do kamery cofania jest kluczowym krokiem, aby zapewnić bezpieczeństwo podczas manewrowania pojazdem. Właściwa instalacja wymaga uwzględnienia kilku istotnych elementów, takich jak zasilanie oraz sygnał wideo. Monitor TFT powinien być zasilany z instalacji samochodowej, co zapewnia jego prawidłowe działanie. W tym artykule przedstawimy niezbędne komponenty oraz kroki, które należy wykonać, aby skutecznie podłączyć monitor do kamery.
W pierwszej kolejności, zasilanie monitora powinno być podłączone do źródła napięcia 12V lub 24V. Zaleca się, aby plus był podłączony "po zapłonie", co pozwoli na minimalne zużycie energii w trybie czuwania. Sygnał wideo z kamery cofania jest przesyłany do jednego z gniazd RCA na monitorze. W przypadku modeli z wieloma wejściami, takich jak PZ607, można podłączyć zarówno kamerę cofania, jak i inne urządzenia, na przykład odtwarzacz DVD. Ważne jest, aby pamiętać o poprawnym podłączeniu każdego z przewodów, aby uniknąć problemów z działaniem systemu.
Wybór odpowiednich komponentów do instalacji monitorów TFT
Wybierając komponenty do instalacji monitora TFT, warto zwrócić uwagę na kilka kluczowych cech. Po pierwsze, kompatybilność monitora z systemem kamery cofania jest fundamentalna. Monitor powinien mieć odpowiednie wejścia, takie jak RCA, aby umożliwić podłączenie sygnału wideo. Dodatkowo, rozmiar i rozdzielczość monitora powinny być dostosowane do potrzeb użytkownika oraz warunków panujących w pojeździe.
| Model | Rozmiar | Rozdzielczość | Cena |
| PZ607 | 7 cali | 800x480 | 350 zł |
| Monitor X1 | 10 cali | 1024x600 | 450 zł |
Jak prawidłowo podłączyć zasilanie do monitora TFT
Podłączenie zasilania do monitora TFT jest kluczowym krokiem w instalacji kamery cofania. W pierwszej kolejności należy upewnić się, że monitor jest zasilany z instalacji samochodowej. Zazwyczaj pin 1 odpowiada za zasilanie wejściowe DC 12V (przewód czerwony), natomiast pin 2 to uziemienie (przewód czarny). Ważne jest, aby podłączyć zasilanie do źródła napięcia 12V lub 24V, a zaleca się, aby plus był podłączony "po zapłonie", co pozwoli na minimalne zużycie energii w trybie czuwania.
Podczas podłączania zasilania należy zachować szczególne środki ostrożności. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone, aby uniknąć zwarć. Przewody powinny być odpowiednio izolowane, a ich końcówki dobrze przymocowane do pinów monitora. Pamiętaj, aby nie zamieniać pinów, ponieważ może to prowadzić do uszkodzenia urządzenia. Właściwe podłączenie zasilania zapewni stabilne działanie monitora TFT oraz prawidłowe funkcjonowanie systemu.
Schematy podłączenia sygnału wideo i zasilania
Podczas instalacji monitora TFT oraz kamery cofania, istotne jest, aby zrozumieć, jak czytać i implementować schematy podłączenia. Schematy te przedstawiają, jak należy podłączyć zarówno zasilanie, jak i sygnał wideo. Zazwyczaj zasilanie podłączane jest do odpowiednich pinów, takich jak pin 1 dla zasilania DC 12V oraz pin 2 dla uziemienia. Sygnał wideo z kamery cofania powinien być przesyłany do jednego z gniazd RCA na monitorze, co jest kluczowe dla prawidłowego działania systemu.
Ważne jest, aby przed przystąpieniem do podłączenia upewnić się, że wszystkie przewody są odpowiednio przygotowane i dobrze oznaczone. Dzięki temu unikniemy pomyłek podczas instalacji. Poniżej znajduje się schemat podłączenia, który ilustruje, jak prawidłowo podłączyć zasilanie i sygnał wideo.
| Pin | Funkcja | Kolor przewodu |
| 1 | Zasilanie DC 12V | Czerwony |
| 2 | Uziemienie | Czarny |
| 3 | Sygnał wideo | Żółty |
Jak uniknąć błędów podczas podłączania sygnału wideo
Podczas podłączania sygnału wideo z kamery cofania do monitora TFT, można napotkać kilka typowych błędów, które mogą wpłynąć na działanie systemu. Po pierwsze, ważne jest, aby upewnić się, że przewód sygnałowy (żółty) jest podłączony do odpowiedniego gniazda RCA. Niezamienienie przewodów zasilania i sygnału wideo to kolejny kluczowy aspekt, który należy wziąć pod uwagę. Ponadto, nieprawidłowe podłączenie masy zasilania oraz masy sygnału wideo może prowadzić do zakłóceń w obrazie.
Aby uniknąć tych problemów, warto przed rozpoczęciem instalacji dokładnie zaplanować wszystkie połączenia i upewnić się, że przewody są odpowiednio oznaczone. Zawsze sprawdzaj, czy wszystkie połączenia są dobrze zabezpieczone i nie ma luzów. Poniżej przedstawiamy kilka wskazówek, które pomogą zapewnić prawidłowe podłączenie sygnału wideo.
Jak rozwiązywać problemy z połączeniem monitora i kamery
Podczas instalacji monitora TFT oraz kamery cofania mogą wystąpić różne problemy, które mogą wpłynąć na prawidłowe działanie systemu. Do najczęstszych problemów należą: brak obrazu na monitorze, zniekształcenia obrazu, czy też problemy z zasilaniem. Na przykład, jeśli monitor nie włącza się, może to być spowodowane nieprawidłowym podłączeniem zasilania lub uszkodzonym przewodem. Z kolei zniekształcenia obrazu mogą wynikać z błędnego podłączenia sygnału wideo lub zakłóceń w połączeniach.
Aby skutecznie rozwiązywać te problemy, warto znać kilka technik diagnostycznych. Przede wszystkim, należy upewnić się, że wszystkie przewody są prawidłowo podłączone i nie mają uszkodzeń. W przypadku braku obrazu, warto sprawdzić, czy monitor jest włączony oraz czy sygnał wideo jest poprawnie przesyłany z kamery. Dobrze jest również przetestować połączenia za pomocą innego monitora lub kamery, aby wyeliminować ewentualne uszkodzenia sprzętu. Poniżej przedstawiamy listę najczęstszych problemów oraz szybkie rozwiązania, które mogą pomóc w diagnostyce.
Najczęstsze problemy i ich rozwiązania podczas instalacji
Podczas instalacji systemu monitorowania, mogą wystąpić specyficzne problemy, które należy szybko rozwiązać. Na przykład, jeśli kamera cofania nie działa, upewnij się, że jest poprawnie podłączona do zasilania oraz sygnału wideo. Często zdarza się również, że monitor nie wyświetla obrazu, ponieważ gniazda RCA są źle podłączone. W takim przypadku należy sprawdzić, czy przewód sygnałowy (żółty) jest prawidłowo umieszczony w odpowiednim gnieździe. Innym częstym problemem jest zasilanie, które może być niewłaściwie podłączone, co prowadzi do braku reakcji monitora.
| Problem | Objaw | Rozwiązanie |
| Brak obrazu na monitorze | Monitor nie włącza się | Sprawdź połączenie zasilania i włącz monitor |
| Zniekształcenia obrazu | Obraz jest rozmyty lub nieczytelny | Sprawdź podłączenie sygnału wideo |
| Problemy z zasilaniem | Monitor nie reaguje | Upewnij się, że przewody są dobrze podłączone |
Jak przeprowadzić diagnostykę połączeń w systemie
Diagnostyka połączeń między monitorem TFT a kamerą cofania jest kluczowym krokiem w zapewnieniu ich prawidłowego działania. Aby skutecznie ocenić połączenia, należy najpierw sprawdzić, czy wszystkie przewody są dobrze podłączone i czy nie ma widocznych uszkodzeń. Ważne jest, aby przyjrzeć się zarówno zasilaniu, jak i sygnałowi wideo, upewniając się, że przewody są odpowiednio oznaczone i nie są zamienione. Systematyczne podejście do diagnostyki pozwoli na szybkie zidentyfikowanie ewentualnych usterek.
Podczas diagnostyki warto również skorzystać z multimetru, aby sprawdzić, czy napięcie na pinach zasilania jest zgodne z wymaganiami monitora. Jeśli monitor nie działa, warto przetestować połączenia z innym urządzeniem, aby wykluczyć uszkodzenia sprzętu. Przygotowanie checklisty do diagnostyki może znacznie ułatwić ten proces i pomóc w szybkim wykryciu problemów.
Czytaj więcej: Jak otworzyć pendrive na komputerze - proste kroki i rozwiązania problemów
Jak wykorzystać monitor TFT do innych zastosowań w pojeździe
Monitor TFT, który został zainstalowany do obsługi kamery cofania, może być wykorzystany do wielu innych zastosowań w pojeździe, co czyni go wszechstronnym narzędziem. Na przykład, można go podłączyć do systemu nawigacji GPS, aby wyświetlać mapy i wskazówki nawigacyjne w czasie rzeczywistym. Dzięki temu kierowca ma łatwy dostęp do informacji o trasie, co zwiększa komfort i bezpieczeństwo podróży. Wykorzystanie monitora do wyświetlania informacji o ruchu drogowym lub powiadomień z aplikacji mobilnych może również poprawić doświadczenia z jazdy.
Co więcej, w przyszłości możemy spodziewać się, że technologie takie jak integracja z systemami smartcar będą stawały się coraz bardziej popularne. Monitory TFT mogą być używane do wyświetlania danych z czujników pojazdu, takich jak informacje o ciśnieniu w oponach, temperaturze silnika czy poziomie paliwa. Dzięki temu kierowcy będą mogli na bieżąco monitorować stan swojego pojazdu, co przyczyni się do zwiększenia bezpieczeństwa i efektywności jazdy.
