Ważne jest, aby zrozumieć, jak obliczyć wartość rezystora oraz jakie parametry diody LED są kluczowe w tym procesie. Przedstawimy również najczęstsze błędy, które mogą wystąpić podczas podłączania diody LED oraz jak ich unikać. Dzięki tym informacjom, każdy będzie mógł bezpiecznie i skutecznie korzystać z diod LED w swoich projektach.
Kluczowe wnioski:- Właściwe podłączenie rezystora do diody LED jest niezbędne dla jej ochrony przed uszkodzeniem.
- Wartość rezystora należy obliczyć na podstawie napięcia zasilania oraz parametrów diody LED.
- Rezystor powinien być podłączony szeregowo z diodą LED, aby ograniczyć przepływ prądu.
- Najczęstsze błędy to pomylenie biegunowości diody oraz niewłaściwy dobór rezystora.
- Dokładne sprawdzenie połączeń przed włączeniem zasilania jest kluczowe dla uniknięcia zwarcia.
Jak prawidłowo podłączyć rezystor do diody LED, aby działała?

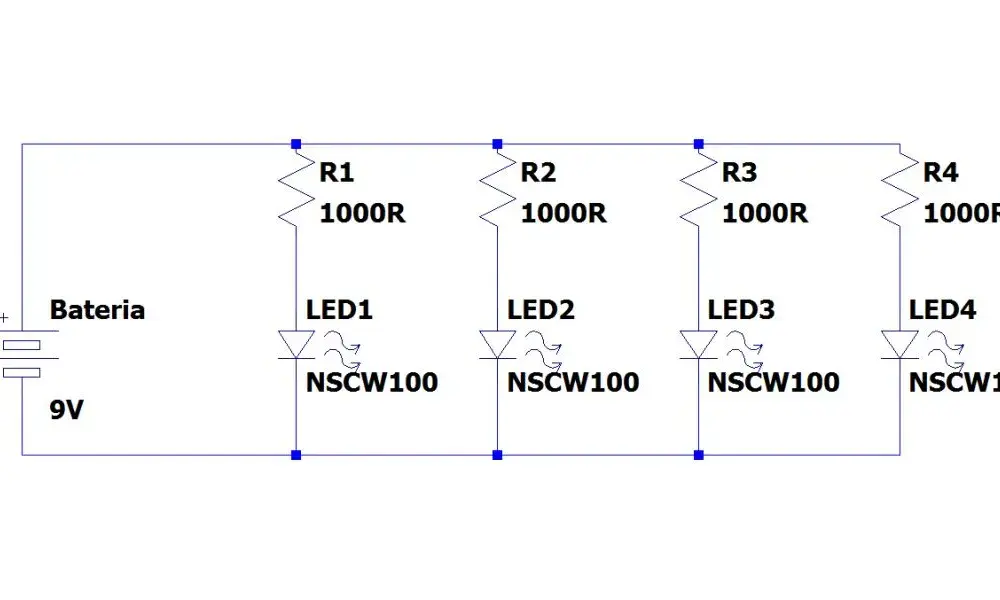

Podłączenie rezystora do diody LED jest kluczowym etapem, który zapewnia prawidłowe działanie diody. Aby to zrobić, należy pamiętać o kilku istotnych zasadach. Przede wszystkim rezystor musi być podłączony szeregowo z diodą LED, co oznacza, że jeden koniec rezystora łączy się z dodatnim biegunem źródła zasilania, a drugi koniec podłącza się do anody diody LED. Anoda to dłuższa nóżka diody, natomiast katoda, czyli krótsza nóżka, łączy się z ujemnym biegunem źródła.
Właściwe połączenie jest niezwykle ważne, ponieważ błędne podłączenie diody LED może prowadzić do jej uszkodzenia. Upewnij się, że wszystkie połączenia są solidne i nie ma ryzyka zwarcia przed włączeniem zasilania. Po prawidłowym podłączeniu, dioda LED powinna świecić jasno i stabilnie. Jeśli tak się nie stanie, konieczne jest sprawdzenie biegunowości oraz jakości połączeń.
Wybór odpowiedniego rezystora dla diody LED
Wybór odpowiedniego rezystora jest kluczowy dla ochrony diody LED. Wartość rezystora powinna być dostosowana do specyfikacji diody oraz napięcia zasilania. W przypadku diod LED, najczęściej stosuje się rezystory o wartościach od 220 Ω do 1 kΩ, w zależności od konkretnego zastosowania. Ważne jest, aby przy wyborze rezystora uwzględnić zarówno napięcie przewodzenia diody, jak i prąd, który ma przez nią płynąć.
Na przykład, dla diody LED o napięciu przewodzenia wynoszącym 2V i prądzie 20mA, odpowiedni rezystor można obliczyć, korzystając z wzoru. Przykłady wartości rezystorów dla różnych typów diod LED przedstawione są w poniższej tabeli:
| Typ diody LED | Napięcie przewodzenia (V) | Rezystor (Ω) |
| Standardowa czerwona LED | 2.0 | 330 |
| Standardowa zielona LED | 2.2 | 270 |
| Standardowa niebieska LED | 3.2 | 1k |
Zasady podłączania rezystora w obwodzie z diodą LED

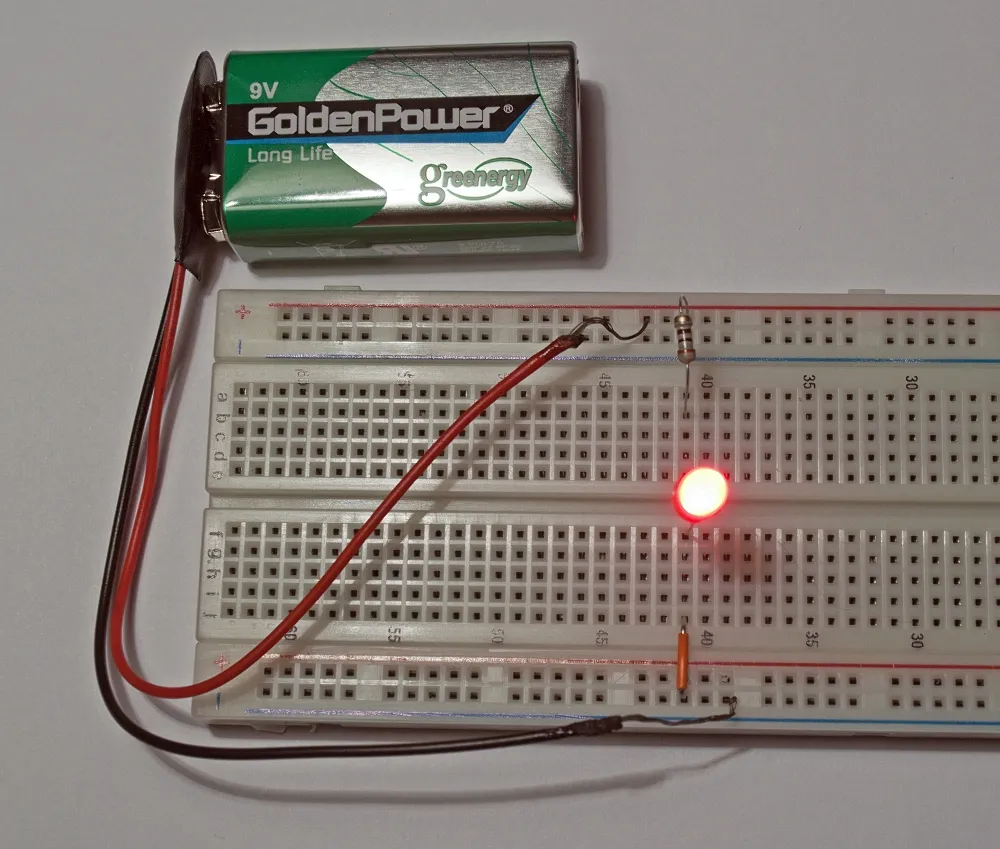

Aby prawidłowo podłączyć rezystor do diody LED, należy postępować według kilku prostych kroków. Po pierwsze, upewnij się, że masz wszystkie niezbędne elementy, takie jak dioda LED, rezystor oraz źródło zasilania. Zaczynamy od podłączenia jednego końca rezystora do dodatniego bieguna źródła zasilania. Drugi koniec rezystora łączymy z anodą diody LED, która jest dłuższą nóżką. Następnie katodę diody LED, czyli krótszą nóżkę, podłączamy do ujemnego bieguna źródła zasilania. Ważne jest, aby zachować odpowiednią biegunowość, ponieważ odwrotne podłączenie diody LED może prowadzić do jej uszkodzenia.
Dokładne przestrzeganie tych kroków jest kluczowe dla zapewnienia prawidłowego działania obwodu. Każdy element musi być solidnie podłączony, aby uniknąć zwarcia. Przed włączeniem zasilania warto jeszcze raz sprawdzić wszystkie połączenia. Jeśli wszystko jest w porządku, po podłączeniu źródła zasilania dioda LED powinna świecić jasno i stabilnie. Pamiętaj, że rezystor pełni kluczową rolę w ograniczaniu przepływu prądu, co chroni diodę LED przed uszkodzeniem. Bez tego elementu, dioda LED może ulec natychmiastowemu przepaleniu.
Wzór na obliczenie wartości rezystora dla diody LED
Aby obliczyć wartość rezystora potrzebnego do diody LED, można użyć prostego wzoru: R = (Uz - Ud) / I. W tym równaniu Uz to napięcie źródła zasilania, Ud to napięcie przewodzenia diody, a I to prąd, który ma przez nią płynąć. Każdy z tych elementów odgrywa kluczową rolę w zapewnieniu, że dioda LED działa prawidłowo i jest odpowiednio chroniona przed nadmiernym prądem. Wartość rezystora, którą obliczymy, powinna być zaokrąglona do najbliższej standardowej wartości, a zaleca się wybór wartości nieco wyższej, aby dodatkowo zabezpieczyć diodę.
Jakie parametry diody LED są kluczowe przy obliczeniach?
Podczas obliczania wartości rezystora dla diody LED, dwa kluczowe parametry, które należy uwzględnić, to napięcie przewodzenia oraz prąd znamionowy. Napięcie przewodzenia to minimalne napięcie, które musi być przyłożone do diody, aby zaczęła ona przewodzić prąd. Z kolei prąd znamionowy to maksymalny prąd, który dioda może bezpiecznie przewodzić bez ryzyka uszkodzenia. Te wartości są zazwyczaj podawane w specyfikacjach technicznych diody LED i są niezbędne do prawidłowego obliczenia wartości rezystora.
Znajomość tych parametrów jest kluczowa, ponieważ niewłaściwe ustawienie napięcia lub prądu może prowadzić do uszkodzenia diody LED. Dlatego ważne jest, aby przed przystąpieniem do obliczeń dokładnie zapoznać się z danymi zawartymi w karcie katalogowej diody LED, co pozwoli na jej właściwe wykorzystanie w projekcie. Prawidłowe odczytanie tych informacji zapewni nie tylko efektywność działania diody, ale również jej długotrwałość.
Jakie są najczęstsze błędy przy podłączaniu diody LED?
Podczas podłączania diody LED do obwodu, można popełnić kilka typowych błędów, które mogą prowadzić do jej uszkodzenia. Pierwszym z nich jest pomylenie biegunowości, co oznacza podłączenie katody diody LED do dodatniego bieguna źródła zasilania, a anody do ujemnego. Kolejnym błędem jest nieodpowiedni dobór rezystora, co może skutkować zbyt dużym prądem płynącym przez diodę, prowadząc do jej przepalenia. Inny częsty błąd to zwarcie w obwodzie, które może wystąpić, jeśli połączenia nie są wykonane starannie. Wreszcie, niezabezpieczenie diody LED przed nadmiernym prądem poprzez brak rezystora może prowadzić do natychmiastowego uszkodzenia diody.
Konsekwencje tych błędów mogą być poważne. Pomylenie biegunowości diody LED najczęściej skutkuje jej nieświeceniem lub uszkodzeniem. Zbyt wysoki prąd może spalić diodę, co oznacza, że będzie ona wymagała wymiany. Zwarcie w obwodzie może prowadzić do uszkodzenia źródła zasilania, a także innych komponentów w obwodzie. Dlatego tak ważne jest, aby przed przystąpieniem do montażu dokładnie sprawdzić wszystkie połączenia oraz upewnić się, że używane są odpowiednie wartości rezystorów. Dbałość o te szczegóły pozwoli uniknąć kosztownych napraw i strat czasu.
Błędy w biegunowości diody LED i ich konsekwencje
Pomylenie biegunowości diody LED to jeden z najczęstszych błędów podczas jej podłączania. Jeśli katoda diody zostanie podłączona do dodatniego bieguna, a anoda do ujemnego, dioda nie będzie działać. W takim przypadku może dojść do uszkodzenia diody, ponieważ nie jest przystosowana do przewodzenia prądu w odwrotnym kierunku. W niektórych przypadkach dioda LED może się nagrzać i spalić, co prowadzi do jej trwałego uszkodzenia. Dlatego zawsze należy upewnić się, że biegunowość jest prawidłowo ustawiona przed włączeniem zasilania.
Jak uniknąć zwarcia w obwodzie z diodą LED?
Aby skutecznie unikać zwarcia w obwodzie z diodą LED, kluczowe jest przestrzeganie kilku zasad dotyczących właściwego podłączenia. Po pierwsze, zawsze upewnij się, że wszystkie połączenia są solidne i dobrze wykonane. Niezabezpieczone lub luźne przewody mogą prowadzić do niepożądanych zwarć. Po drugie, stosuj rezystory o odpowiednich wartościach, aby ograniczyć przepływ prądu, co zmniejsza ryzyko zwarcia. Ważne jest również, aby unikać łączenia zbyt wielu komponentów w jednym obwodzie bez odpowiedniego planowania, co może prowadzić do przeciążenia.
Warto także regularnie sprawdzać stan wszystkich elementów obwodu. Uszkodzone diody LED lub rezystory mogą spowodować zwarcie, dlatego ich wymiana na czas jest kluczowa. Dodatkowo, używanie odpowiednich narzędzi do montażu oraz przestrzeganie zasad bezpieczeństwa podczas pracy z obwodami elektrycznymi pomoże zminimalizować ryzyko zwarcia. Pamiętaj, że ostrożność i dokładność są kluczowe w każdym projekcie związanym z elektroniką.
Jak wykorzystać diody LED w zaawansowanych projektach elektronicznych?
Diody LED nie tylko pełnią podstawową funkcję oświetleniową, ale również mogą być kluczowymi komponentami w zaawansowanych projektach elektronicznych. Wykorzystując je w różnych układach, można stworzyć interaktywne urządzenia, takie jak wskaźniki stanu, sygnalizatory czy nawet elementy dekoracyjne. Na przykład, łącząc diody LED z mikrokontrolerami, można stworzyć inteligentne systemy oświetleniowe, które reagują na ruch lub zmiany w otoczeniu, co otwiera nowe możliwości w automatyzacji domowej.
Dodatkowo, z zastosowaniem technologii takich jak PWM (Pulse Width Modulation), można precyzyjnie kontrolować jasność diod LED, co jest szczególnie użyteczne w projektach wymagających zmiennego oświetlenia. Dzięki temu można zrealizować efekty świetlne w instalacjach artystycznych lub w systemach oświetleniowych w pojazdach. W miarę postępu technologii, diody LED stają się coraz bardziej wszechstronnym narzędziem w elektronice, co sprawia, że ich zastosowanie w projektach DIY staje się nie tylko praktyczne, ale również inspirujące dla twórców na każdym poziomie zaawansowania.
