Jak zrobić antenę do Baofeng, aby znacznie poprawić zasięg i jakość sygnału

Jak zrobić antenę do Baofeng, aby znacznie poprawić zasięg i jakość sygnału? To pytanie nurtuje wielu użytkowników radiotelefonów Baofeng, którzy pragną uzyskać lepszą wydajność swoich urządzeń. Istnieje wiele prostych i skutecznych metod, które można zastosować, aby zwiększyć zasięg i poprawić jakość sygnału. W tym artykule przedstawimy różne podejścia, od modyfikacji anteny po budowę nowych modeli, które dostosują się do indywidualnych potrzeb użytkownika.

Warto zauważyć, że nawet drobne zmiany w konstrukcji anteny mogą przynieść znaczące korzyści. Od prostych modyfikacji, takich jak zmiana długości przewodu, po bardziej zaawansowane rozwiązania, takie jak budowa anteny typu ground plane czy dipolowej, każda z tych metod ma swoje unikalne zalety. Przyjrzymy się także, jak poprawić przenośność anteny oraz jak rozwiązywać typowe problemy, które mogą wystąpić podczas użytkowania.

Kluczowe wnioski:

• Prosta modyfikacja anteny typu rat tail może znacznie poprawić zasięg i jakość sygnału.
• Budowa anteny typu ground plane wymaga precyzyjnych obliczeń długości radiatora, co przekłada się na lepszą wydajność.
• Anteny dipolowe oferują wszechstronność dla dwóch pasm, co czyni je idealnym rozwiązaniem dla wielu użytkowników.
• Modyfikacje teleskopowych anten mogą poprawić ich wydajność, a zastosowanie kabla koncentrycznego ułatwia przenoszenie anteny.
• Znajomość typowych problemów i umiejętność ich diagnozowania jest kluczowa dla utrzymania wysokiej jakości sygnału.

Jak wykonać prostą antenę do Baofeng dla lepszego zasięgu

Budowa prostej anteny do radia Baofeng, zwłaszcza przy użyciu metody rat tail, może znacznie poprawić zasięg i jakość sygnału. Aby to osiągnąć, potrzebne są odpowiednie materiały, które umożliwią skuteczną konstrukcję. W tej sekcji omówimy, jakie elementy są niezbędne do budowy anteny oraz jak je wykorzystać, aby uzyskać najlepsze rezultaty.

Wśród kluczowych materiałów znajdują się m.in. drut miedziany, złącza SMA oraz narzędzia do obróbki przewodów. Każdy z tych elementów ma swoje znaczenie i wpływa na wydajność anteny. Niezbędne będzie także zrozumienie, jak prawidłowo je połączyć, co zostanie omówione w kolejnej części.

Materiały potrzebne do budowy podstawowej anteny

Do budowy anteny typu rat tail potrzebne są następujące materiały:

Materiał	Opis i rekomendowane marki
Drut miedziany	Użyj drutu o średnicy 0,5 mm do 1 mm, np. marki Multicore.
Złącze SMA	Złącze do podłączenia anteny do radia, np. Amphenol.
Narzędzia do obróbki	Obcinaczki i narzędzia do ściągania izolacji, np. Stanley.

Krok po kroku: jak zbudować antenę typu rat tail

Aby zbudować antenę typu rat tail, postępuj zgodnie z poniższymi krokami:

• Przygotuj kawałek drutu miedzianego o długości 49,5 cm.
• Oczyść jeden koniec drutu, usuwając około 2,5 cm izolacji.
• Owiń odsłonięty koniec drutu wokół złącza SMA anteny.
• Przykręć antenę z powrotem do radia, upewniając się, że wszystko jest dobrze podłączone.

Po wykonaniu tych kroków, antena powinna znacząco poprawić jakość sygnału i zasięg Twojego radia Baofeng.

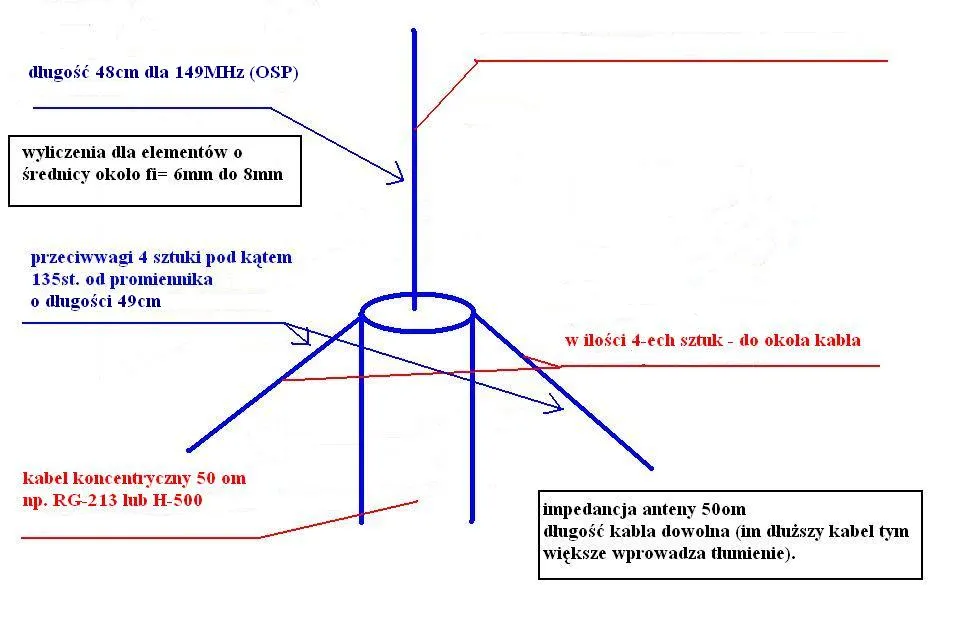

Jak zbudować antenę typu ground plane dla Baofeng

Budowa anteny typu ground plane dla radia Baofeng to doskonały sposób na poprawę jakości sygnału i zasięgu. Kluczowym elementem w tym procesie jest obliczenie odpowiedniej długości radiatora. Długość ta jest obliczana na podstawie częstotliwości, na której ma działać antena. Dla pasma 2 metrów (145 MHz) stosuje się wzór $$300 / f / 4 * k$$, gdzie $$f$$ to częstotliwość w MHz, a $$k$$ to współczynnik prędkości (0,96 dla anteny typu ground plane). Dzięki tym obliczeniom można uzyskać radiator o długości około 50 cm, co jest kluczowe dla efektywności anteny.

Po obliczeniu długości radiatora, można przystąpić do montażu anteny. Antena powinna być wykonana z jednego przewodu, który można łatwo uformować. Podstawę anteny należy podłączyć do radia za pomocą złącza SMA, a całość zamontować na stabilnym wsparciu, aby zapewnić jej odpowiednią stabilność. Ważne jest, aby upewnić się, że wszystkie połączenia są dobrze zabezpieczone, aby uniknąć strat sygnału. Dobrze wykonana antena typu ground plane może znacznie zwiększyć zasięg i jakość sygnału w Twoim radiu Baofeng.

Obliczanie długości radiatora dla anteny ground plane

Aby obliczyć długość radiatora dla anteny typu ground plane, należy zastosować prosty wzór. Wzór $$300 / f / 4 * k$$ pozwala określić, jak długo powinien być radiator w zależności od częstotliwości pracy. Na przykład, dla częstotliwości 145 MHz, obliczenia będą wyglądały następująco: $$300 / 145 / 4 * 0.96$$, co daje długość około 50 cm. Tego typu obliczenia są kluczowe, ponieważ niewłaściwa długość radiatora może prowadzić do znacznego pogorszenia jakości sygnału.

Jak prawidłowo zamontować antenę na podstawie

Prawidłowy montaż anteny typu ground plane jest kluczowy dla jej efektywności. Antenę należy zamontować na stabilnym wsparciu, takim jak metalowa podstawa lub balkon, aby zapewnić odpowiednią stabilność. Upewnij się, że wszystkie połączenia są dobrze wykonane, a złącze SMA jest mocno przymocowane do radia. Dobrze jest również unikać montażu anteny w miejscach, gdzie mogą wystąpić zakłócenia elektromagnetyczne, co może negatywnie wpłynąć na jakość sygnału.

Jak stworzyć dipolową antenę dla Baofeng na dwa pasma

Aby zbudować dipolową antenę dla radia Baofeng, kluczowe jest określenie odpowiednich długości elementów dla każdego pasma. Dla pasma 2 metrów (145 MHz) długość jednego elementu powinna wynosić około 1,5 metra. Natomiast dla pasma 70 centymetrów (432 MHz) długość elementu powinna wynosić około 50 cm. Długości te są fundamentem skuteczności anteny, a ich precyzyjne obliczenie jest kluczowe dla uzyskania optymalnych wyników w transmisji i odbiorze sygnału.

Po ustaleniu długości elementów, można przystąpić do montażu anteny. Dipol składa się z dwóch elementów, które należy połączyć w centralnym punkcie. Warto użyć materiałów takich jak miedź lub aluminium, które są odporne na korozję. Elementy powinny być zamocowane na nieprzewodzącym wsparciu, takim jak płyta plexi, co zapewni stabilność anteny. Prawidłowe połączenie elementów oraz ich odpowiednia długość przyczynią się do zwiększenia zasięgu i jakości sygnału w Twoim radiu Baofeng.

Wybór odpowiednich długości elementów dla dipola

Obliczenie długości elementów dla dipola jest kluczowym krokiem w budowie anteny. Dla pasma 2 metrów, długość jednego elementu można obliczyć stosując wzór: $$L = 150 / f$$, gdzie $$L$$ to długość w metrach, a $$f$$ to częstotliwość w MHz. Dla pasma 70 centymetrów, wzór jest podobny, ale długość wynosi $$L = 75 / f$$. Dzięki tym obliczeniom, można precyzyjnie określić, jak długie powinny być elementy anteny, aby zapewnić optymalne parametry pracy.

Montaż dipola na wsparciu nieprzewodzącym

Montaż dipola na nieprzewodzącym wsparciu jest kluczowy dla jego wydajności. Elementy anteny należy umieścić w równych odległościach od centralnego punktu, aby zapewnić ich symetrię. Warto użyć materiałów takich jak plexiglas, które są lekkie i łatwe do obróbki. Po zamontowaniu elementów, upewnij się, że wszystkie połączenia są mocne i stabilne, co zapobiegnie ewentualnym zakłóceniom sygnału. Dobrze zamontowany dipol może znacząco zwiększyć jakość sygnału w Twoim radiu Baofeng.

Jak poprawić przenośność anteny do Baofeng

Aby zwiększyć przenośność anteny do radia Baofeng, warto rozważyć kilka modyfikacji, które poprawią jej funkcjonalność. Jednym z najpopularniejszych rozwiązań jest modyfikacja teleskopowej anteny, która pozwala na łatwe dostosowanie długości anteny do różnych warunków. Użytkownicy często wymieniają oryginalny element anteny na dłuższy i bardziej wytrzymały, co znacząco poprawia jakość sygnału. Takie modyfikacje sprawiają, że antena staje się bardziej wszechstronna i lepiej dostosowuje się do potrzeb użytkownika.

Innym skutecznym sposobem na poprawę przenośności anteny jest wykorzystanie kabla koncentrycznego. Anteny wykonane z kabla koncentrycznego, takiego jak RG58, są elastyczne i łatwe do transportu. Można je z łatwością zwinąć i schować do plecaka, co czyni je idealnym rozwiązaniem dla osób podróżujących. Dodatkowo, takie anteny mogą być łatwo integrowane z systemami MOLLE, co zwiększa ich funkcjonalność w terenie.

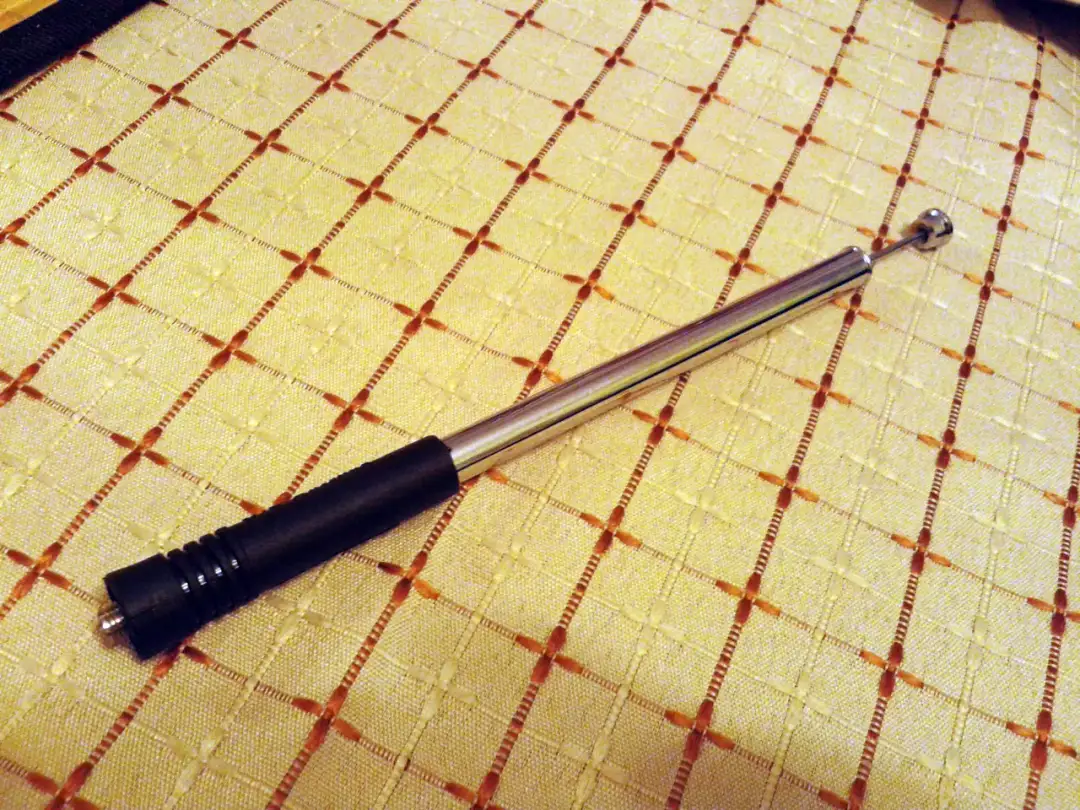

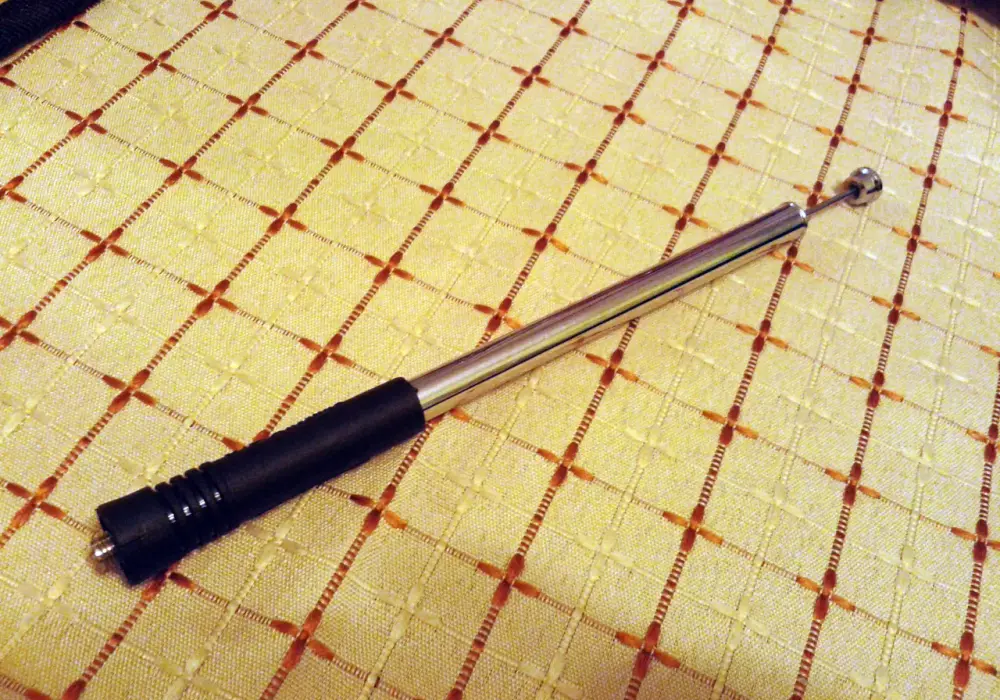

Modyfikacja teleskopowej anteny dla lepszej wydajności

Modyfikacja teleskopowej anteny może znacznie poprawić jej wydajność. Użytkownicy często zastępują standardowy element anteny dłuższym, co pozwala na lepsze odbieranie sygnałów. Na przykład, wymiana oryginalnego elementu na teleskopowy element CB radia, który można dostosować do odpowiedniej długości, może przynieść znaczne korzyści. Tego typu modyfikacje nie tylko poprawiają jakość sygnału, ale także zwiększają zasięg anteny, co jest szczególnie ważne w terenie.

Wykorzystanie kabla koncentrycznego do elastycznej anteny

Użycie kabla koncentrycznego, takiego jak RG58, do stworzenia elastycznej anteny to doskonałe rozwiązanie dla osób ceniących sobie przenośność. Tego typu anteny są lekkie i łatwe do transportu, co sprawia, że idealnie nadają się do użytku w terenie. Kabel koncentryczny można łatwo zwinąć i schować, a jego elastyczność pozwala na łatwe dostosowanie do różnych warunków. Dzięki temu, użytkownicy mogą cieszyć się lepszym zasięgiem i jakością sygnału, nie rezygnując z mobilności.

Jak rozwiązywać problemy z anteną Baofeng

Podczas korzystania z anten do radia Baofeng, użytkownicy mogą napotkać różne wyzwania, które mogą wpływać na jakość sygnału i wydajność anteny. Do najczęstszych problemów należy słaba jakość sygnału, zakłócenia oraz problemy z zasięgiem. Często te trudności wynikają z niewłaściwego montażu, nieodpowiednich długości elementów anteny lub uszkodzeń mechanicznych. Rozpoznanie tych problemów jest kluczowe dla zapewnienia optymalnej wydajności anteny.

Aby skutecznie rozwiązywać problemy z anteną, warto stosować kilka technik diagnostycznych. Przede wszystkim, należy sprawdzić wszystkie połączenia, upewniając się, że są one dobrze zamocowane i nie mają luzów. Dobrze jest również przeprowadzić testy sygnału w różnych lokalizacjach, aby określić, gdzie sygnał jest najsłabszy. W przypadku zakłóceń, warto zidentyfikować źródło problemu, które może pochodzić z innych urządzeń elektronicznych w pobliżu. Poniżej przedstawiamy listę typowych problemów oraz ich rozwiązania.

Najczęstsze wyzwania przy budowie anteny

Podczas budowy anteny do radia Baofeng, użytkownicy mogą napotkać kilka typowych wyzwań. Pierwszym z nich jest ustalenie odpowiedniej długości elementów anteny, co może być trudne bez odpowiednich obliczeń. Kolejnym problemem są zakłócenia sygnału, które mogą wynikać z niewłaściwego montażu lub bliskości innych urządzeń elektronicznych. Wreszcie, użytkownicy często mają trudności z doborem odpowiednich materiałów, co może wpłynąć na trwałość i wydajność anteny.

Jak diagnozować i poprawiać jakość sygnału anteny

Aby poprawić jakość sygnału anteny, warto zastosować kilka technik diagnostycznych. Po pierwsze, przeprowadzaj regularne testy sygnału, aby monitorować jego moc w różnych lokalizacjach. Po drugie, sprawdzaj wszystkie połączenia, aby upewnić się, że są one solidne i nie mają luzów. Wreszcie, jeśli zauważysz zakłócenia, spróbuj zmienić położenie anteny lub zainstalować ją w miejscu z mniejszymi zakłóceniami elektromagnetycznymi. Dzięki tym krokom można skutecznie zdiagnozować problemy z sygnałem i poprawić wydajność anteny.

Jak wykorzystać technologię SDR do optymalizacji anteny Baofeng

W ostatnich latach technologia Software Defined Radio (SDR) zyskała na popularności wśród entuzjastów radiokomunikacji. Umożliwia ona nie tylko odbieranie, ale i analizowanie sygnałów radiowych w czasie rzeczywistym, co może być niezwykle pomocne w optymalizacji anten do radia Baofeng. Dzięki SDR użytkownicy mogą monitorować jakość sygnału, identyfikować zakłócenia oraz dostosowywać parametry anteny w oparciu o rzeczywiste dane, co pozwala na bardziej precyzyjne dostrojenie anteny do specyficznych warunków.

Wykorzystując SDR, można również eksperymentować z różnymi konfiguracjami anten, co otwiera nowe możliwości dla hobbystów. Użytkownicy mogą testować różne długości i kształty elementów anteny, a następnie analizować, jak te zmiany wpływają na jakość sygnału. To podejście pozwala na bardziej zaawansowane dostosowanie anteny, co może skutkować lepszym zasięgiem i klarownością odbioru, a także umożliwia łatwe przeprowadzanie testów w terenie. Dzięki temu, każdy entuzjasta radia może stać się bardziej świadomy działania swojego sprzętu i w pełni wykorzystać jego potencjał.
