Końcówka anteny TV DVB-T2: Jak ją poprawnie wybrać i zamontować?

Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć, wybrać i prawidłowo zamontować końcówkę antenową do telewizji naziemnej DVB-T2. Dowiesz się, jak kluczowy jest ten mały element dla jakości sygnału i unikniesz frustrujących problemów z odbiorem, zapewniając sobie stabilny obraz w wysokiej rozdzielczości.

Dlaczego jedna mała końcówka decyduje o tym, czy oglądasz TV w HD, czy „śnieg”?

Zapewne każdy z nas doświadczył kiedyś frustracji związanej z kiepskim odbiorem telewizji pikselizujący obraz, zanikający dźwięk, a w najgorszym wypadku całkowity brak sygnału. Często wini się za to antenę, odległość od nadajnika czy nawet sam telewizor. Tymczasem, w wielu przypadkach, winowajcą jest jeden, często niedoceniany element: końcówka antenowa. To właśnie ten mały kawałek metalu, właściwie dobrany i zamontowany, stanowi o różnicy między krystalicznie czystym obrazem HD a irytującym „śniegiem” na ekranie. W świecie cyfrowego sygnału DVB-T2, gdzie nie ma miejsca na kompromisy, jego rola jest absolutnie kluczowa.

Rola wtyku antenowego w instalacji DVB-T2 to więcej niż tylko kawałek metalu.

Wtyk antenowy to nie tylko "złączka". To precyzyjny element, który ma za zadanie zapewnić ciągłość i integralność sygnału przesyłanego z anteny do telewizora lub dekodera. W kontekście cyfrowego sygnału DVB-T2 HEVC, który jest znacznie bardziej wrażliwy na zakłócenia niż stary sygnał analogowy, jego znaczenie rośnie wykładniczo. Nawet minimalne straty sygnału, spowodowane słabym kontaktem, korozją czy niewłaściwym ekranowaniem wtyku, mogą prowadzić do poważnych problemów. Nie zobaczymy już "śnieżenia" jak w analogu, ale zamiast tego obraz będzie pikselizować, zawieszać się, a w skrajnych przypadkach całkowicie zniknie. Dobrze zamontowany wtyk minimalizuje straty, chroni przed zakłóceniami elektromagnetycznymi z otoczenia i zapewnia stabilne, pewne połączenie, które jest fundamentem bezproblemowego odbioru telewizji cyfrowej.

Słaby sygnał, zakłócenia, brak kanałów? Sprawdź to jedno miejsce, zanim wezwiesz fachowca.

Jeśli borykasz się z problemami takimi jak słaby odbiór, zanikający obraz, irytująca pikselizacja, czy nagły brak niektórych kanałów, zanim zaczniesz rozważać zakup nowej anteny lub wzywać specjalistę, warto zajrzeć w jedno konkretne miejsce: do końcówek antenowych. Moje doświadczenie pokazuje, że w zaskakująco wielu przypadkach to właśnie źle dobrana, nieprawidłowo zamontowana lub uszkodzona końcówka jest źródłem wszystkich problemów. Czasem wystarczy poprawić połączenie, wymienić stary wtyk na nowy, by cieszyć się doskonałym odbiorem. To prosty i często darmowy sposób na diagnozę i naprawę, który pozwala zaoszczędzić czas i pieniądze.

Wtyk F kontra wtyk IEC który jest do czego i dlaczego najczęściej potrzebujesz obu?

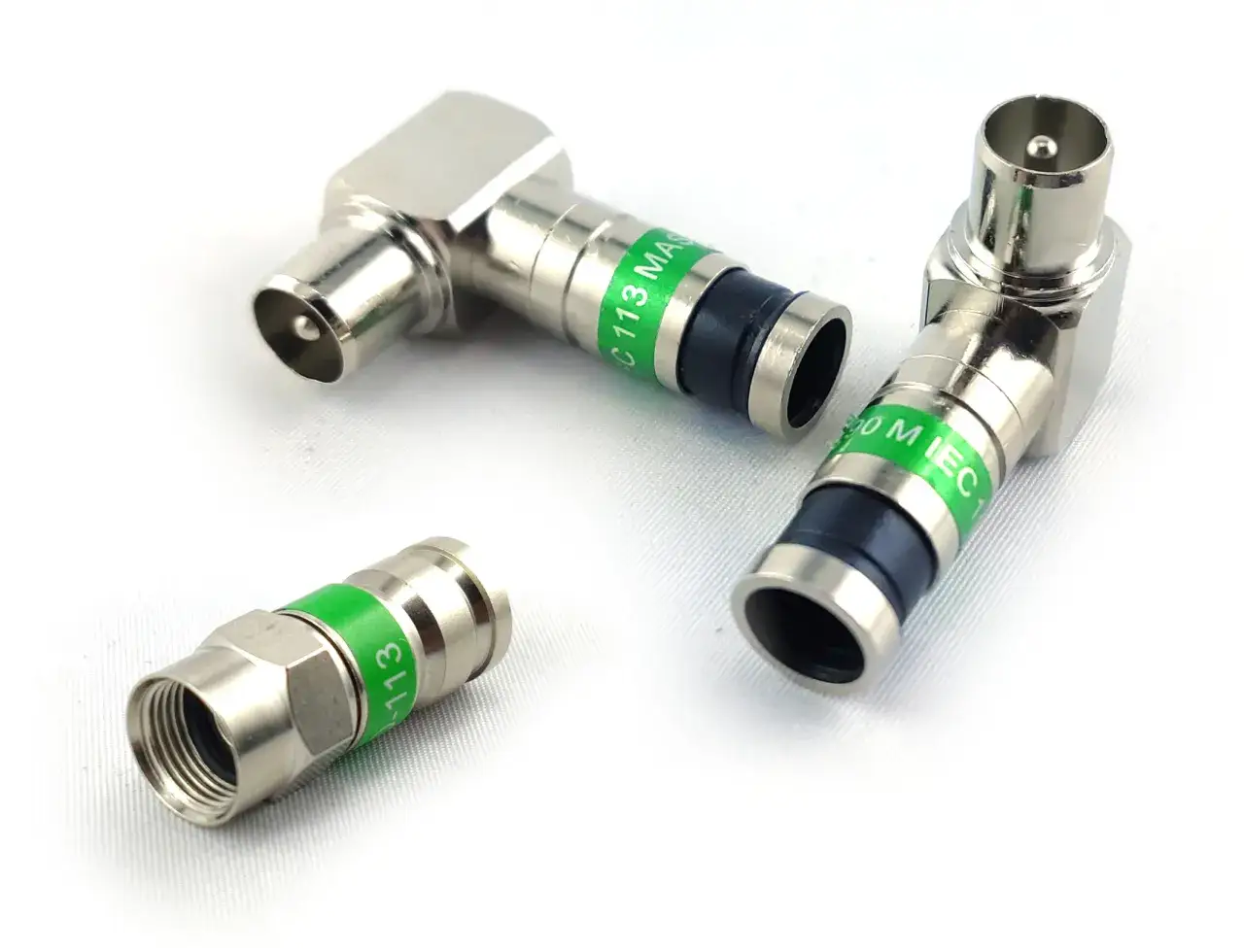

Kiedy mówimy o końcówkach antenowych, na rynku dominują dwa główne typy: wtyk F i wtyk IEC. Chociaż oba służą do przesyłania sygnału telewizyjnego, ich budowa, zastosowanie i sposób montażu znacząco się różnią. Co więcej, w typowej domowej instalacji telewizyjnej, bardzo często okazuje się, że potrzebujemy obu, aby poprawnie połączyć wszystkie urządzenia. Zrozumienie różnic między nimi to pierwszy krok do zbudowania niezawodnej instalacji.

Wtyk F: Złoty standard dla DVB-T2 i SAT poznaj jego mocne strony.

Wtyk F to bez wątpienia „złoty standard” w świecie instalacji telewizyjnych, szczególnie tam, gdzie wymagana jest wysoka jakość i stabilność sygnału. Jego charakterystyczną cechą jest gwint, który zapewnia niezwykle stabilne i pewne połączenie. Dzięki temu minimalizowane są straty sygnału i ryzyko przypadkowego wypięcia. Wtyki F są dominującym rozwiązaniem w instalacjach satelitarnych, ale także w nowoczesnych systemach cyfrowej telewizji naziemnej DVB-T/T2, gdzie liczy się każdy decybel sygnału. Występują w kilku wariantach montażowych: nakręcane (najprostsze, do samodzielnego montażu), zaciskane (kompresyjne), które są profesjonalnym rozwiązaniem gwarantującym hermetyczność i trwałość, oraz samokompresyjne, będące kompromisem między szybkością a pewnością połączenia.

Wtyk IEC (męski/żeński): Klasyczne złącze w Twoim telewizorze.

Wtyk IEC, często nazywany po prostu wtykiem antenowym, to klasyczne złącze, które znajdziemy niemal w każdym telewizorze, dekoderze DVB-T2 czy gniazdku antenowym w ścianie. Występuje w dwóch wersjach: męskiej (z bolcem) i żeńskiej (z otworem). Wersja męska służy do podłączenia kabla do gniazda w telewizorze, natomiast żeńska często jest elementem przedłużaczy lub gniazd ściennych. Chociaż jest to powszechne i łatwe w użyciu złącze, jego konstrukcja jest mniej odporna na przypadkowe wypięcia i uszkodzenia mechaniczne niż wtyk F. Nie zapewnia też tak pewnego ekranowania, co w niektórych sytuacjach może prowadzić do zakłóceń.

Przejściówki i adaptery (np. F na IEC): Kiedy są niezbędne, by wszystko połączyć?

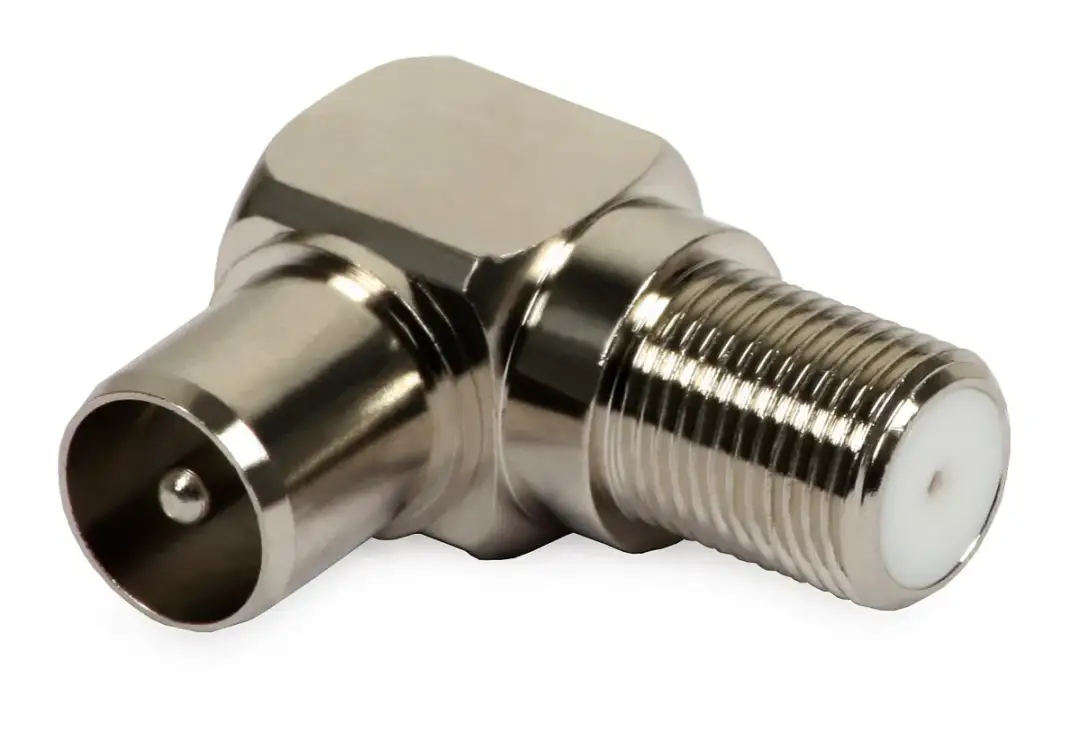

Skoro mamy dwa różne standardy, naturalne jest, że w domowej instalacji często pojawia się potrzeba ich połączenia. I tu z pomocą przychodzą przejściówki i adaptery. Najczęściej spotykaną jest przejściówka z wtyku F na wtyk IEC (męski lub żeński). Jest ona niezbędna w scenariuszach, gdzie kabel antenowy zakończony jest wtykiem F (np. wychodzący z anteny lub rozdzielacza), a musimy go podłączyć do telewizora lub dekodera wyposażonego w standardowe gniazdo IEC. Pamiętajmy jednak, że każda dodatkowa złączka w torze sygnałowym może wprowadzać minimalne straty. Dlatego zawsze rekomenduję wybieranie przejściówek dobrej jakości, wykonanych z solidnych materiałów, aby te straty były jak najmniejsze i nie wpływały negatywnie na odbiór sygnału.

Nakręcana, zaciskana czy kompresyjna? Wybierz metodę montażu idealną dla siebie

Wybór odpowiedniej końcówki to jedno, ale równie ważny jest sposób jej montażu na kablu. To właśnie od precyzji i techniki zależy trwałość połączenia i jakość przesyłanego sygnału. Skupmy się teraz na różnych metodach montażu, głównie wtyków typu F, abyś mógł świadomie wybrać rozwiązanie najlepiej dopasowane do Twoich potrzeb, umiejętności i dostępnych narzędzi.

Wersja nakręcana: Szybki montaż dla każdego bez specjalistycznych narzędzi.

Wtyki nakręcane to najpopularniejsza i najprostsza opcja dla większości domowych użytkowników. Ich montaż jest intuicyjny i nie wymaga specjalistycznych narzędzi wystarczy ostry nożyk do przygotowania kabla. Po odpowiednim odizolowaniu kabla, wtyk po prostu nakręca się na zewnętrzną powłokę, a żyła główna staje się centralnym pinem. Ich główne zalety to łatwość i szybkość instalacji. Niestety, mają też swoje wady: połączenie jest mniej trwałe mechanicznie niż w przypadku wtyków kompresyjnych i są bardziej podatne na wnikanie wilgoci, co może prowadzić do korozji i pogorszenia sygnału, zwłaszcza w instalacjach zewnętrznych. Mimo to, do wewnętrznych, suchych instalacji, są w pełni wystarczające.

Wersja kompresyjna: Profesjonalne i najtrwalsze rozwiązanie na lata czy warto inwestować w zaciskarkę?

Jeśli zależy Ci na maksymalnej trwałości, odporności na warunki atmosferyczne i minimalnych stratach sygnału, wtyki kompresyjne są bezkonkurencyjne. Ich montaż wymaga użycia specjalnej zaciskarki, która trwale i hermetycznie zaciska wtyk na kablu. Tworzy to połączenie praktycznie niemożliwe do rozłączenia bez uszkodzenia, odporne na wilgoć, kurz i wibracje. To rozwiązanie jest standardem w profesjonalnych instalacjach zewnętrznych, na dachach czy w miejscach narażonych na trudne warunki. Czy warto inwestować w zaciskarkę? Jeśli planujesz rozbudowaną instalację, masz wiele punktów do podłączenia, a zwłaszcza jeśli część instalacji będzie na zewnątrz, to zdecydowanie tak. Koszt zaciskarki szybko się zwróci w postaci niezawodności i świętego spokoju na lata.

Końcówki kątowe i szybkozłącza: Rozwiązania do zadań specjalnych i ciasnych miejsc.

Oprócz standardowych wtyków, na rynku znajdziemy także rozwiązania do zadań specjalnych. Końcówki kątowe, zarówno F jak i IEC, są nieocenione w ciasnych przestrzeniach, np. gdy telewizor wisi blisko ściany, a standardowy prosty wtyk uniemożliwia jego dosunięcie. Pozwalają na schludne i bezpieczne podłączenie kabla bez jego zginania pod ostrym kątem. Z kolei szybkozłącza (często samokompresyjne) to alternatywa dla wtyków kompresyjnych, oferująca szybki montaż bez użycia zaciskarki, choć ich trwałość i hermetyczność mogą być nieco niższe niż w pełni kompresyjnych. Są dobrym wyborem, gdy potrzebujemy szybkiego i w miarę pewnego połączenia, ale nie chcemy inwestować w specjalistyczne narzędzia.

Jak krok po kroku dobrać idealną końcówkę do Twojego kabla i telewizora?

Wybór odpowiedniej końcówki antenowej może wydawać się skomplikowany, ale w rzeczywistości, postępując zgodnie z kilkoma prostymi krokami, szybko zidentyfikujesz, czego potrzebujesz. Kluczem jest zrozumienie specyfiki Twojej instalacji. Poniżej przedstawiam sprawdzony przeze mnie schemat działania, który pozwoli Ci uniknąć błędów i dobrać idealne rozwiązanie.

Krok 1: Zidentyfikuj swój kabel jak odczytać oznaczenia (np. RG6) i zmierzyć średnicę?

Pierwszym i najważniejszym krokiem jest zidentyfikowanie typu kabla koncentrycznego, który posiadasz. W domowych instalacjach najczęściej spotykamy się z kablem typu RG6. Oznaczenia te zazwyczaj znajdują się na zewnętrznej powłoce kabla, nadrukowane co kilkadziesiąt centymetrów. Poszukaj symboli takich jak "RG6", "SAT 75 Ohm" lub podobnych. Jeśli oznaczenia są zatarte lub niewidoczne, kluczowa będzie średnica kabla. Kable RG6 mają zazwyczaj średnicę około 6-7 mm. Możesz użyć suwmiarki lub nawet linijki, aby zmierzyć zewnętrzną średnicę kabla. Pamiętaj, że wtyki F są projektowane pod konkretne średnice kabli, więc precyzyjne dopasowanie jest niezbędne dla stabilnego montażu i dobrego kontaktu.

Krok 2: Sprawdź gniazda w swoich urządzeniach (telewizor, dekoder, gniazdko w ścianie).

Następnie musisz sprawdzić, jakie gniazda antenowe posiadają Twoje urządzenia. Weź pod uwagę telewizor, dekoder DVB-T2 oraz ewentualne gniazdko antenowe w ścianie. Gniazda typu F to te z gwintem, do których wkręca się wtyk. Gniazda IEC to te gładkie, do których wtyk się wciska. W telewizorach i dekoderach najczęściej spotkasz gniazda IEC (żeńskie), natomiast w rozdzielaczach, wzmacniaczach czy na kablu schodzącym z anteny zewnętrznej dominują gniazda F (żeńskie). Zidentyfikowanie tych gniazd powie Ci, jaki typ końcówki będzie potrzebny na drugim końcu Twojego kabla, aby wszystko do siebie pasowało.

Krok 3: Zdecyduj, czy potrzebujesz końcówki odpornej na warunki zewnętrzne.

Ostatni, ale nie mniej ważny czynnik, to warunki środowiskowe. Czy kabel będzie prowadzony na zewnątrz, np. od anteny na dachu do wejścia do domu? Czy będzie narażony na wilgoć, zmienne temperatury, promieniowanie UV? Jeśli tak, absolutnie kluczowe jest zastosowanie wtyków kompresyjnych z uszczelkami. Zapewniają one hermetyczne połączenie, które chroni kabel i styki przed korozją, co jest najczęstszą przyczyną problemów z sygnałem w instalacjach zewnętrznych. W przypadku instalacji wewnętrznych, w suchych warunkach, wtyki nakręcane mogą być wystarczające, choć ja osobiście zawsze preferuję kompresyjne dla spokoju ducha i maksymalnej niezawodności.

Montaż końcówki antenowej jak profesjonalista instrukcja, z którą nie popełnisz błędu

Prawidłowy montaż końcówki antenowej to sztuka, która wymaga precyzji, ale jest w zasięgu każdego. Niewłaściwie zarobiony kabel to główna przyczyna problemów z odbiorem, dlatego poświęćmy tej sekcji szczególną uwagę. Poniżej przedstawiam instrukcję krok po kroku, która pozwoli Ci zamontować wtyk jak profesjonalista.

Niezbędnik instalatora: Nożyk, ściągacz izolacji i (opcjonalnie) zaciskarka.

Zanim przystąpimy do pracy, upewnij się, że masz pod ręką odpowiednie narzędzia. Będą to: ostry nożyk (lub skalpel), który pozwoli na precyzyjne cięcie izolacji. Zdecydowanie polecam także ściągacz izolacji do kabli koncentrycznych to narzędzie, które znacznie ułatwia i przyspiesza pracę, a co najważniejsze, minimalizuje ryzyko uszkodzenia kabla w porównaniu do zwykłego nożyka. Jeśli zdecydowałeś się na wtyki kompresyjne, niezbędna będzie również zaciskarka. Upewnij się, że wszystkie narzędzia są czyste i sprawne.

Jak prawidłowo przygotować kabel (zarobić)? Kluczowe milimetry, które robią różnicę.

To jest najważniejszy etap. Precyzja w milimetrach decyduje o sukcesie.

1. Zewnętrzna powłoka: Ostrożnie natnij i usuń około 1,5-2 cm zewnętrznej, czarnej izolacji kabla. Uważaj, aby nie uszkodzić pod nią oplotu.
2. Oplot (ekran): Oplot (cienkie druciki) odwiń delikatnie do tyłu, tak aby przylegał do zewnętrznej izolacji. To jest ekranowanie, które chroni sygnał.
3. Folia aluminiowa: Pod oplotem często znajduje się folia aluminiowa. Jeśli jest, również odwiń ją do tyłu, razem z oplotem. Niektóre wtyki wymagają jej usunięcia, ale zazwyczaj lepiej ją pozostawić dla lepszego ekranowania.
4. Izolacja wewnętrzna (dielektryk): Teraz masz widoczną białą izolację wokół żyły głównej. Odetnij ją tak, aby żyła główna wystawała na około 0,5-0,7 cm od miejsca, gdzie kończy się oplot. To są kluczowe milimetry! Dla wtyków F nakręcanych żyła główna powinna wystawać na około 1-1,2 cm od krawędzi wtyku po jego nakręceniu.

Instrukcja montażu wtyku F nakręcanego najczęstszy scenariusz.

Po prawidłowym przygotowaniu kabla, montaż wtyku nakręcanego jest prosty:

1. Nasunięcie wtyku: Ostrożnie nasuń wtyk F na przygotowany kabel. Wtyk powinien wkręcać się w zewnętrzną powłokę kabla, a oplot powinien być odgięty do tyłu i przylegać do zewnętrznej izolacji.
2. Kontrola żyły głównej: Upewnij się, że żyła główna kabla wystaje na około 1-1,2 cm od końca wtyku. Jest to ważne, aby zapewnić dobry kontakt z gniazdem w urządzeniu.
3. Dokręcenie: Dokręć wtyk F palcami, a następnie delikatnie kluczem (jeśli posiadasz) lub kombinerkami, ale nie na siłę. Ma być pewnie, ale bez uszkodzenia gwintu.
4. Ostateczna kontrola: Sprawdź wizualnie, czy żaden drucik oplotu nie styka się z żyłą główną. To najczęstsza przyczyna problemów.

Instrukcja montażu wtyku kompresyjnego gwarancja perfekcyjnego połączenia.

Montaż wtyku kompresyjnego wymaga większej precyzji w przygotowaniu kabla i użycia zaciskarki:

1. Precyzyjne przygotowanie kabla: Wtyki kompresyjne często mają nieco inne wymagania co do długości odizolowania. Zazwyczaj ściągacz izolacji do wtyków kompresyjnych przygotuje kabel idealnie. Zewnętrzna izolacja jest usuwana na około 0,6 cm, a dielektryk na około 1,2 cm, tak aby żyła główna wystawała na około 1,2 cm.
2. Nasunięcie wtyku: Nasuń wtyk kompresyjny na przygotowany kabel. Powinien wejść gładko, a żyła główna powinna wystawać z przodu wtyku.
3. Zaciskanie: Umieść wtyk z kablem w zaciskarce. Ściśnij rączki zaciskarki mocno i równomiernie, aż mechanizm zaciskarki zwolni się lub poczujesz wyraźny opór. Wtyk zostanie trwale zaciśnięty na kablu.
4. Kontrola: Po zaciśnięciu sprawdź, czy wtyk jest stabilny, a żyła główna wystaje na odpowiednią długość. Prawidłowo zaciśnięty wtyk jest praktycznie niemożliwy do zdjęcia bez uszkodzenia i zapewnia hermetyczne połączenie.

Najgroźniejsze błędy przy montażu końcówki i jak ich uniknąć?

Nawet najlepsza końcówka i najdroższy kabel nie zapewnią idealnego sygnału, jeśli montaż zostanie wykonany nieprawidłowo. Moje doświadczenie pokazuje, że pewne błędy powtarzają się nagminnie. Znając je, możesz ich uniknąć i cieszyć się bezproblemowym odbiorem. Oto najgroźniejsze pułapki i sposoby na ich ominięcie.

Błąd nr 1: Zwarcie, czyli cichy zabójca sygnału (i sprzętu). Jak sprawdzić, czy go nie zrobiłeś?

To najpoważniejszy i najczęstszy błąd. Do zwarcia dochodzi, gdy choćby jeden włos oplotu (ekranu) kabla dotknie żyły głównej. Konsekwencje? Całkowity brak sygnału, a w skrajnych przypadkach, jeśli masz pecha, nawet uszkodzenie tunera lub telewizora. Sygnał cyfrowy jest bezlitosny zwarcie oznacza zero odbioru. Jak tego uniknąć? Przede wszystkim, precyzja przy odizolowywaniu. Po zamontowaniu wtyku, zawsze dokładnie obejrzyj go pod światło. Upewnij się, że wokół żyły głównej jest wyraźna przestrzeń, a żaden drucik oplotu nie styka się z nią. Jeśli masz miernik uniwersalny, możesz sprawdzić ciągłość między żyłą główną a obudową wtyku nie powinno być przejścia (rezystancja nieskończona).

Błąd nr 2: Uszkodzenie ekranu lub żyły głównej jak delikatnie obchodzić się z kablem?

Zbyt agresywne cięcie nożykiem podczas odizolowywania kabla może prowadzić do uszkodzenia oplotu (ucięcia zbyt wielu drucików) lub, co gorsza, nacięcia lub przerwania żyły głównej. Uszkodzony oplot to osłabienie ekranowania, co prowadzi do zakłóceń i słabszego sygnału. Nacięta żyła główna to ryzyko jej pęknięcia w przyszłości lub zwiększony opór, co również osłabia sygnał. Jak tego uniknąć? Używaj odpowiednich narzędzi, czyli wspomnianego wcześniej ściągacza izolacji do kabli koncentrycznych. Jest on zaprojektowany tak, aby nacinać izolację na odpowiednią głębokość, nie uszkadzając wewnętrznych warstw. Jeśli używasz nożyka, bądź niezwykle delikatny i wykonuj płytkie, obrotowe nacięcia, a nie głębokie cięcia.
