Konwerter do multiswitcha: Quattro, Wideband, Unicable który wybrać?

Ten artykuł stanowi kompleksowy przewodnik po wyborze i instalacji konwertera satelitarnego (LNB) do multiswitcha, kluczowego elementu każdej niezawodnej instalacji TV-SAT. Dowiesz się, czym różnią się poszczególne typy konwerterów Quattro, Wideband i Unicable/dCSS oraz jak dobrać idealny model do swoich potrzeb, unikając typowych błędów i zapewniając stabilny odbiór sygnału.

Dlaczego dobór konwertera do multiswitcha to klucz do niezawodnej instalacji TV-SAT?

Z mojego doświadczenia jako eksperta w dziedzinie instalacji TV-SAT, mogę śmiało powiedzieć, że prawidłowy dobór konwertera satelitarnego (LNB) do multiswitcha jest absolutnie fundamentalny dla funkcjonowania całej instalacji. Konwerter to pierwsze ogniwo w łańcuchu odbioru sygnału, które przetwarza sygnał z satelity. Jego parametry i typ muszą być idealnie dopasowane do multiswitcha, który następnie dystrybuuje ten sygnał do poszczególnych odbiorników. Bez tej synergii, nawet najlepszy multiswitch na rynku nie zapewni stabilnego i bezproblemowego odbioru. To trochę jak serce i układ krwionośny jedno bez drugiego nie działa.

System naczyń połączonych: Jak konwerter i multiswitch wpływają na siebie nawzajem

Konwerter i multiswitch tworzą klasyczny "system naczyń połączonych". Konwerter odbiera sygnał z anteny satelitarnej, który jest bardzo wysokiej częstotliwości (GHz), i konwertuje go na niższe, pośrednie częstotliwości (IF), zrozumiałe dla multiswitcha. Multiswitch z kolei potrzebuje odpowiednio przetworzonego sygnału z konwertera, aby móc go prawidłowo rozdzielić na poszczególne odbiorniki, wybierając odpowiednie pasmo i polaryzację. Jeśli konwerter nie dostarczy sygnału w odpowiedniej formie lub będzie niekompatybilny, multiswitch po prostu nie będzie w stanie prawidłowo działać, nawet jeśli sam jest w pełni sprawny. To jak próba podłączenia wtyczki USB do gniazdka elektrycznego po prostu nie pasuje.

Skutki złego wyboru: od braku kanałów po niestabilny sygnał

Złe dobranie lub nieprawidłowe podłączenie konwertera może prowadzić do szeregu frustrujących problemów. Jak już wspomniałem w moich notatkach, pomyłka w podłączeniu kabli spowoduje brak odbioru części kanałów. Może to objawiać się na przykład brakiem dostępu tylko do kanałów z polaryzacji poziomej, lub tylko z wysokiego pasma. W skrajnych przypadkach, możemy doświadczyć całkowitego braku sygnału na wszystkich kanałach. Inne częste objawy to pikselizacja obrazu, zacinanie się kanałów, a nawet niestabilne działanie dekoderów, które próbują bezskutecznie "złapać" sygnał. Takie problemy często prowadzą do błędnej diagnozy, sugerującej usterkę dekodera lub anteny, podczas gdy prawdziwym winowajcą jest konwerter lub jego podłączenie. Warto o tym pamiętać, zanim zaczniemy wymieniać sprawne urządzenia.

Trzy technologie na start: Jaki typ konwertera jest dla Ciebie?

Na rynku dostępne są trzy główne typy konwerterów przeznaczonych do współpracy z multiswitchami. Każdy z nich ma swoje specyficzne zastosowania i cechy, które warto poznać, aby dokonać świadomego wyboru. Przyjrzyjmy się im bliżej.

Konwerter Quattro sprawdzony standard dla tradycyjnych instalacji

Konwerter Quattro to klasyczne i od lat sprawdzone rozwiązanie. Charakteryzuje się czterema wyjściami, z których każde dostarcza sygnał o innej kombinacji pasma i polaryzacji: VL (Vertical Low), VH (Vertical High), HL (Horizontal Low), HH (Horizontal High). Co ważne, konwerter Quattro jest przeznaczony wyłącznie do pracy z multiswitchami i nie będzie działał po bezpośrednim podłączeniu do dekodera. Jest to niezbędny element w tradycyjnych, rozgałęzionych instalacjach multiswitchowych, które często nazywamy topologią gwiazdy, gdzie sygnał z każdego z czterech pasm jest doprowadzany osobnym kablem do multiswitcha.

Konwerter Wideband nowoczesne uproszczenie instalacji opartej na multiswitchu

Konwerter Wideband to nowocześniejsza alternatywa, która zyskuje na popularności. Posiada tylko dwa wyjścia jedno dla polaryzacji pionowej (V) i drugie dla polaryzacji poziomej (H). Kluczową różnicą jest to, że każde z tych wyjść przesyła pełne pasmo satelitarne, a nie tylko jego część, jak w konwerterze Quattro. Oznacza to, że konwerter Wideband wymaga kompatybilnego multiswitcha, który również obsługuje ten standard. Jego największą zaletą jest znaczne uproszczenie instalacji zamiast czterech kabli między anteną a multiswitchem, wystarczą tylko dwa, co jest bardzo korzystne w przypadku ograniczonego okablowania lub konieczności redukcji liczby przewodów.

Konwerter Unicable (dCSS) przyszłość dystrybucji sygnału jednym kablem

Konwerter Unicable (znany również jako SCR lub dCSS) to moim zdaniem przyszłość dystrybucji sygnału satelitarnego, zwłaszcza w nowoczesnych domach. Ta technologia pozwala na przesyłanie sygnału do wielu odbiorników (nawet do 32 w przypadku dCSS) za pomocą jednego kabla koncentrycznego. Jest to idealne rozwiązanie do modernizacji istniejących instalacji, gdzie położenie dodatkowych kabli jest trudne lub niemożliwe. Konwertery Unicable są niezastąpione do obsługi nowoczesnych dekoderów z wieloma głowicami (np. do nagrywania kilku kanałów jednocześnie), takich jak popularny Ultrabox+ 4K. Działają w oparciu o standardy EN50494 (Unicable I) i EN50607 (Unicable II/dCSS). Wiele modeli Unicable posiada również dodatkowe, tradycyjne wyjścia (tzw. Legacy), co umożliwia podłączenie starszych dekoderów, które nie obsługują technologii jednokablowej.

Krok po kroku: Jak wybrać idealny konwerter do swojej instalacji?

Wybór odpowiedniego konwertera nie musi być skomplikowany, jeśli podejdziemy do niego metodycznie. Oto praktyczny poradnik krok po kroku, który pomoże Ci dokonać świadomego wyboru.

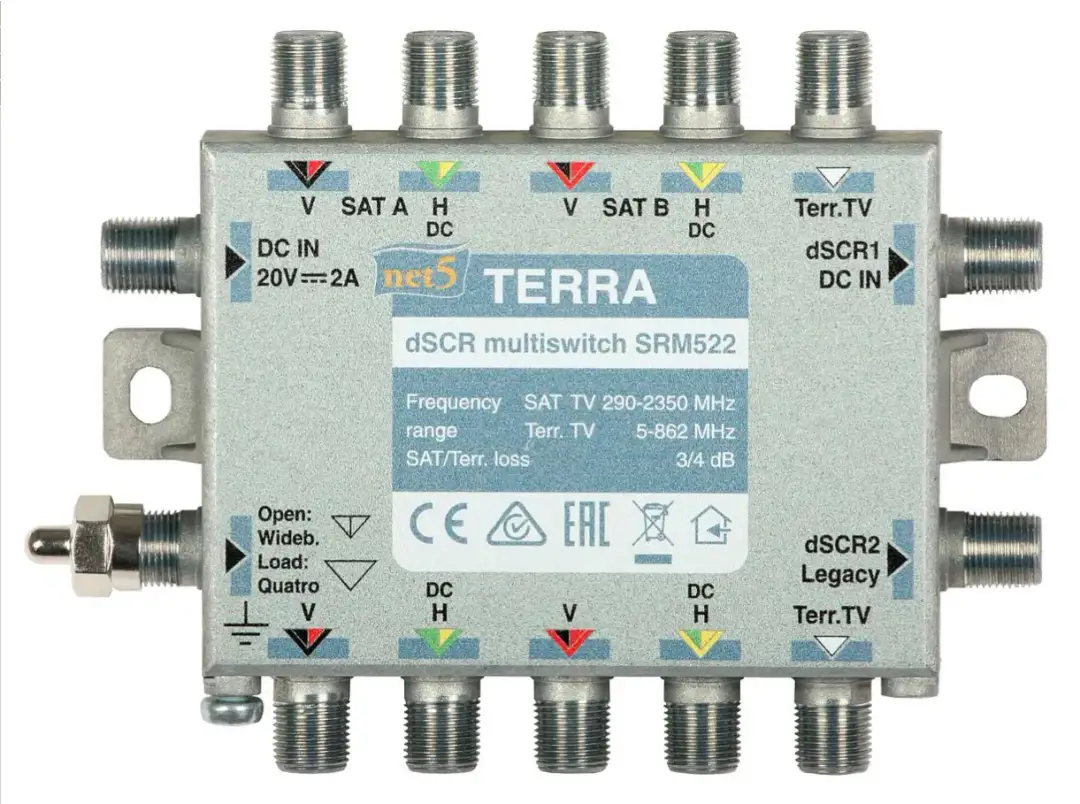

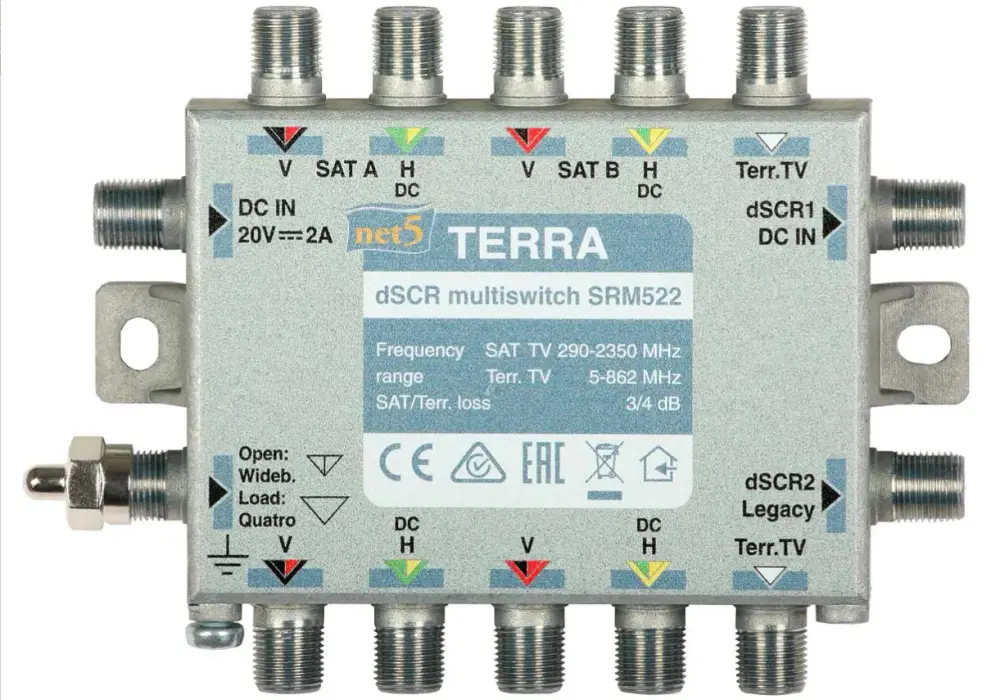

Krok 1: Sprawdź swój multiswitch klucz do pełnej kompatybilności

To jest moim zdaniem najważniejszy czynnik. Zanim pomyślisz o konwerterze, musisz sprawdzić specyfikację swojego posiadanego lub planowanego multiswitcha. Upewnij się, czy jest on przystosowany do pracy z konwerterem Quattro, Wideband czy Unicable. To właśnie multiswitch określa, jaki typ konwertera będzie działał poprawnie. Jeśli masz już multiswitch, poszukaj informacji na jego obudowie lub w instrukcji obsługi. Jeśli dopiero planujesz zakup, upewnij się, że multiswitch i konwerter są ze sobą kompatybilne.

Krok 2: Określ liczbę i rodzaj dekoderów (standardowe, PVR, multiroom)

Liczba i rodzaj odbiorników, które chcesz podłączyć, mają znaczący wpływ na wybór konwertera. Do prostych instalacji z kilkoma standardowymi odbiornikami, które nie nagrywają wielu kanałów jednocześnie, system oparty na konwerterze Quattro często w zupełności wystarcza. Natomiast przy dużej liczbie odbiorników, lub co ważniejsze, przy korzystaniu z dekoderów PVR (które wymagają kilku sygnałów jednocześnie do nagrywania i oglądania) oraz systemów multiroom, technologia Unicable staje się znacznie bardziej efektywna, a często wręcz niezbędna. Unicable pozwala na elastyczne zarządzanie sygnałem dla wielu urządzeń, eliminując potrzebę prowadzenia wielu kabli do każdego dekodera.

Krok 3: Quattro, Wideband czy Unicable? Praktyczne scenariusze wyboru

Teraz, mając na uwadze kompatybilność z multiswitchem i potrzeby odbiorników, możemy podjąć decyzję:

• Quattro: Jest to idealny wybór do nowych instalacji, gdzie można swobodnie położyć wiele kabli (cztery) między anteną a multiswitchem. Jest to sprawdzone i często najbardziej ekonomiczne rozwiązanie dla tradycyjnych systemów, zapewniające stabilny odbiór.
• Wideband: Dobry wybór, jeśli chcesz uprościć okablowanie między anteną a multiswitchem (zamiast 4 kabli wystarczą 2), ale masz pewność, że Twój multiswitch jest z nim kompatybilny. Pamiętaj, że nie wszystkie multiswitche obsługują ten standard.
• Unicable/dCSS: To najlepszy wybór do modernizacji istniejących instalacji z ograniczoną liczbą kabli (np. tylko jeden kabel doprowadzony do mieszkania lub pokoju) lub gdy potrzebujesz obsłużyć wiele dekoderów PVR/multiroom z jednego punktu. Oferuje największą elastyczność i jest przyszłościowym rozwiązaniem.

Montaż bez tajemnic: Jak poprawnie podłączyć konwerter do multiswitcha?

Poprawne podłączenie konwertera do multiswitcha to klucz do sprawnej instalacji. Nawet najlepszy sprzęt nie zadziała, jeśli kable nie zostaną podłączone we właściwe miejsca. Pamiętajmy, że precyzja jest tutaj najważniejsza.

Oznaczenia, które musisz znać: Podłączanie konwertera Quattro (VL, VH, HL, HH)

W przypadku konwertera Quattro, kluczowe jest prawidłowe dopasowanie czterech wyjść konwertera do odpowiadających im wejść w multiswitchu. Na konwerterze i multiswitchu znajdziesz oznaczenia: VL (Vertical Low), VH (Vertical High), HL (Horizontal Low), HH (Horizontal High). Oznaczenia te informują o polaryzacji (V pionowa, H pozioma) i paśmie (L niskie, H wysokie), które dany kabel przesyła. Pomyłka w podłączeniu kabli jest bardzo krytyczna i, jak już wspominałem, spowoduje brak odbioru części kanałów. Na przykład, jeśli zamienisz kabel VL z HL, stracisz dostęp do wszystkich kanałów z polaryzacji pionowej w niskim paśmie oraz z polaryzacji poziomej w niskim paśmie. Zawsze należy sprawdzić i dwukrotnie upewnić się, że każdy kabel jest podłączony do właściwego gniazda.

Podłączanie konwertera Wideband i Unicable co warto wiedzieć?

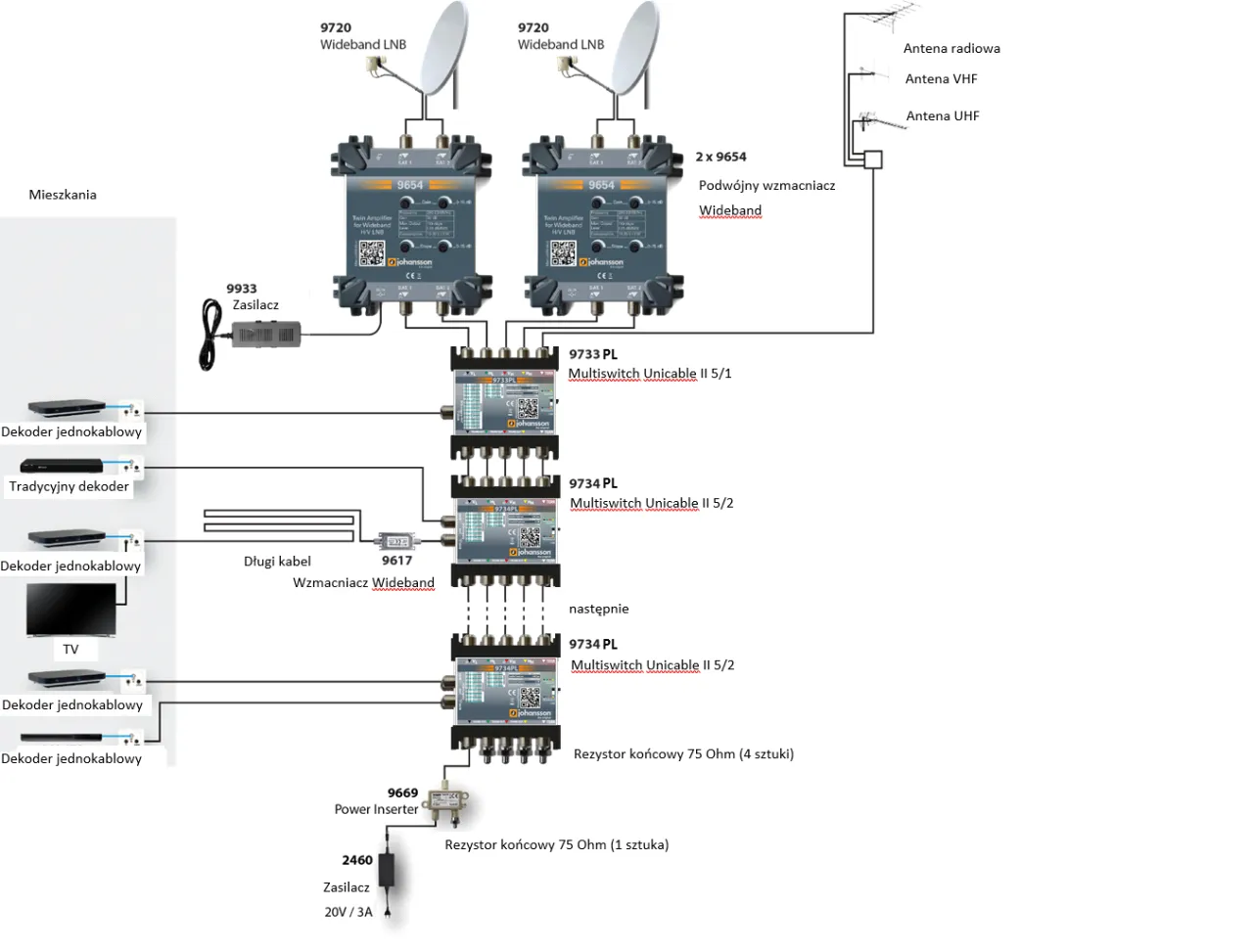

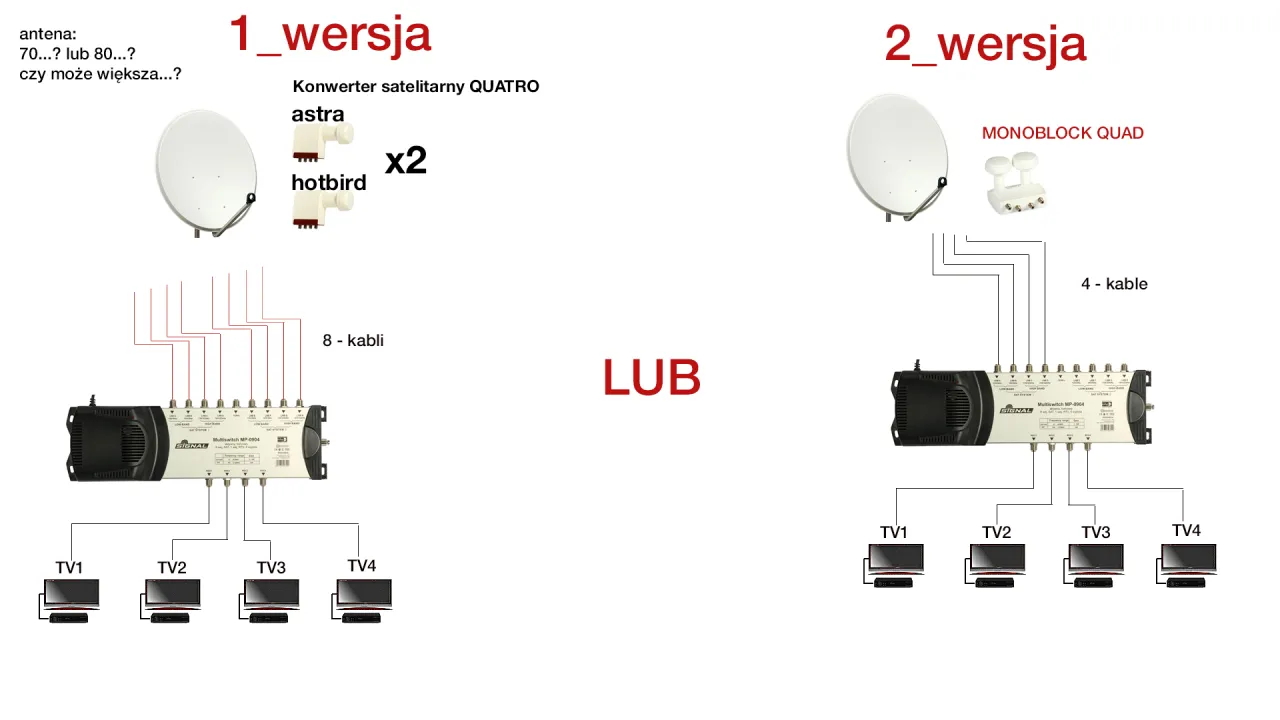

Schemat instalacji: Wizualizacja poprawnego połączenia

Wyobraźmy sobie typową instalację multiswitchową. Sygnał z anteny satelitarnej trafia do konwertera. Z konwertera, za pomocą kabli koncentrycznych, sygnał jest przesyłany do multiswitcha. Multiswitch, będący centralnym punktem dystrybucji, rozdziela ten sygnał do poszczególnych dekoderów, które znajdują się w różnych pomieszczeniach. Do multiswitcha często podłącza się również sygnał z anteny naziemnej (DVB-T/T2), aby jednym kablem doprowadzić do dekoderów zarówno sygnał satelitarny, jak i naziemny. Prawidłowe okablowanie i staranne zarobienie złączy F na każdym etapie są absolutnie kluczowe dla zapewnienia wysokiej jakości sygnału i bezawaryjnej pracy całej instalacji.

Najczęstsze błędy i problemy: Jak ich unikać i co robić, gdy zniknie sygnał?

Nawet najlepiej zaplanowana instalacja może napotkać problemy. Z mojego doświadczenia wynika, że wiele z nich można łatwo zdiagnozować i naprawić, jeśli wiemy, gdzie szukać. Oto najczęstsze błędy i sposoby ich rozwiązania.

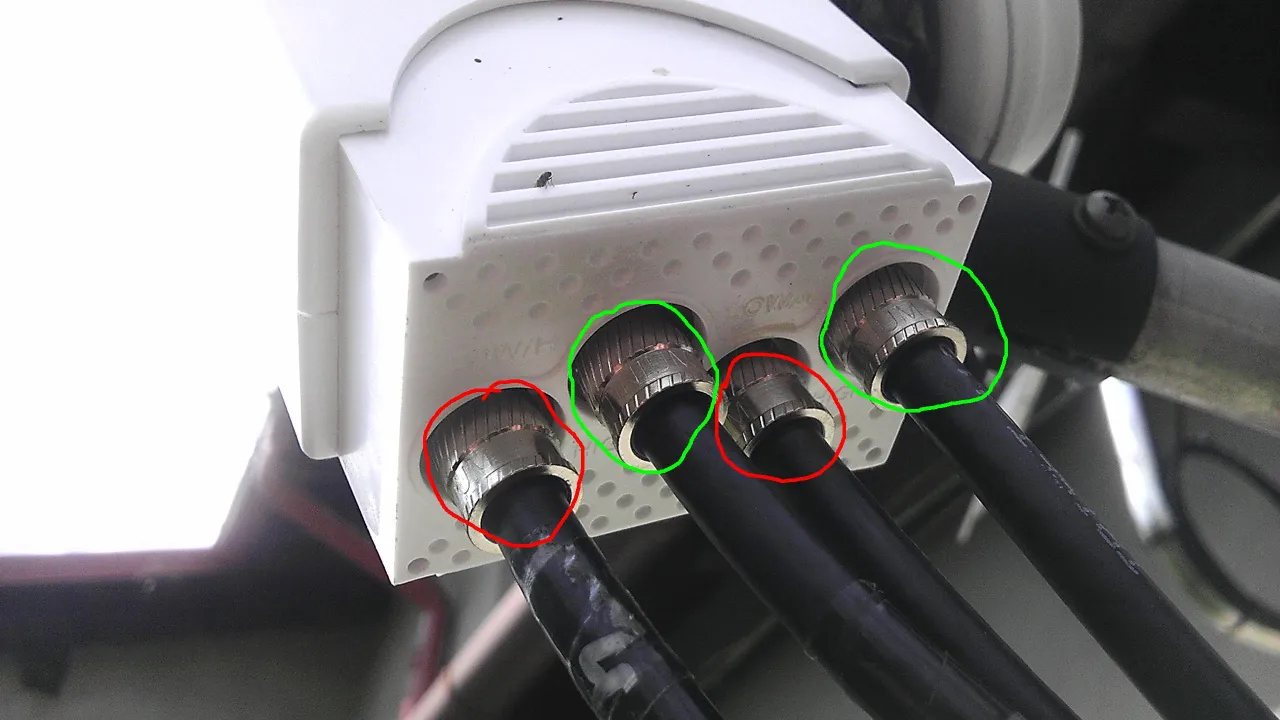

Błąd #1: Pomylone kable przy konwerterze Quattro jak zdiagnozować problem?

To jeden z najczęstszych, ale na szczęście najłatwiejszych do naprawienia błędów. Jak już wcześniej podkreślałem, pomyłka w podłączeniu kabli przy konwerterze Quattro skutkuje brakiem odbioru kanałów z konkretnego pasma lub polaryzacji. Na przykład, jeśli nie widzisz kanałów z polaryzacji poziomej, prawdopodobnie zamieniłeś kable H (Horizontal) z V (Vertical). Aby zdiagnozować problem, dokładnie sprawdź oznaczenia na konwerterze i multiswitchu. Jeśli masz wątpliwości, możesz spróbować tymczasowo zamienić kable, aby zweryfikować, czy problem ustępuje lub przenosi się na inne kanały. To da Ci pewność, który kabel jest w niewłaściwym miejscu. Pamiętaj, aby robić to ostrożnie i najlepiej przy wyłączonym zasilaniu.

Błąd #2: Niedopasowanie typu konwertera do multiswitcha

Ten błąd jest nieco trudniejszy, ponieważ często objawia się całkowitym brakiem sygnału lub bardzo ograniczonym dostępem do kanałów, co może sugerować wiele innych usterek. Jeśli na przykład podłączysz konwerter Wideband do multiswitcha przeznaczonego tylko dla Quattro, lub odwrotnie, multiswitch po prostu nie będzie w stanie prawidłowo przetworzyć sygnału. Skutkiem może być brak jakiegokolwiek sygnału na dekoderach. Zawsze, ale to zawsze, należy sprawdzić specyfikację obu urządzeń przed zakupem i instalacją, aby upewnić się o ich kompatybilności. To zaoszczędzi Ci wiele czasu i nerwów.

Diagnostyka problemów z sygnałem: Czy to na pewno wina konwertera?

Problemy z sygnałem mogą mieć wiele przyczyn, a konwerter to tylko jeden z elementów. Zgodnie z moimi obserwacjami, problemy z sygnałem mogą wynikać nie tylko z uszkodzenia konwertera, ale także z wadliwego zasilacza multiswitcha, zawilgocenia instalacji lub źle zarobionych złączy F. Nierzadko zdarza się, że to właśnie luźne lub skorodowane złącza F są przyczyną słabego sygnału. Nie zapominajmy również o znaczeniu prawidłowego ustawienia anteny nawet najlepszy konwerter nie pomoże, jeśli antena jest źle skierowana. W przypadku problemów, zalecam systematyczne sprawdzanie wszystkich elementów instalacji: od ustawienia anteny (tymczasowe podłączenie miernika lub dekodera bezpośrednio do konwertera może pomóc w precyzyjnym ustawieniu), poprzez stan kabli i złączy, aż po zasilacz multiswitcha. Dopiero po wyeliminowaniu tych czynników można podejrzewać uszkodzenie samego konwertera.

Na co jeszcze zwrócić uwagę? Parametry, które mają znaczenie

Poza typem konwertera, istnieje kilka innych parametrów i czynników, które warto wziąć pod uwagę, aby zapewnić optymalną jakość sygnału i trwałość instalacji. To detale, które często decydują o bezproblemowej eksploatacji.

Współczynnik szumów (dB) czy niższy zawsze znaczy lepszy?

Współczynnik szumów (Noise Figure, NF), wyrażony w decybelach (dB), to parametr, który informuje nas o tym, ile szumu konwerter dodaje do sygnału satelitarnego. Ogólnie rzecz biorąc, niższy współczynnik szumów oznacza lepszą jakość sygnału, ponieważ konwerter wprowadza mniej zakłóceń, co jest szczególnie ważne przy słabym sygnale z satelity. Jednakże, muszę zaznaczyć, że różnice między bardzo niskimi wartościami (np. 0.1 dB vs 0.2 dB) mogą być w praktyce trudne do zauważenia dla przeciętnego użytkownika, a czasami producenci podają wartości, które są bardziej marketingowe niż rzeczywiste. Doradzam traktować ten parametr jako jeden z wielu, a nie jedyny wyznacznik jakości. Ważniejsza jest stabilność i powtarzalność parametrów.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Jakość wykonania i renoma producenta (Inverto, Opticum i inni)

Podkreślam to zawsze moim klientom: jakość wykonania i wybór konwertera od renomowanego producenta to inwestycja, która się opłaca. Solidne wykonanie przekłada się na trwałość urządzenia, jego odporność na trudne warunki atmosferyczne (deszcz, mróz, upał) i stabilność działania przez wiele lat. Tanie, nieznane marki często kuszą ceną, ale ich awaryjność i słabe parametry mogą prowadzić do częstych problemów. Na polskim rynku do popularnych i cenionych marek należą Inverto, Opticum, Televes i Corab. Inwestycja w produkt sprawdzonej marki może zapobiec wielu problemom w przyszłości i zapewnić długotrwałe, bezproblemowe działanie instalacji, co w ostatecznym rozrachunku jest zawsze bardziej ekonomiczne.
