Odsysacz do lutowania: Jak wybrać i używać? Poradnik eksperta

W tym artykule dowiesz się wszystkiego o odsysaczach do lutowania od ich podstawowej zasady działania, przez różnorodne typy, aż po praktyczne wskazówki dotyczące wyboru i bezpiecznego użytkowania. Niezależnie od tego, czy jesteś początkującym hobbystą, czy doświadczonym elektronikiem, znajdziesz tu cenne informacje, które pomogą Ci osiągnąć perfekcyjne rozlutowywanie i uniknąć typowych błędów.

Dlaczego odsysacz do cyny to niezbędnik w Twoim warsztacie elektronicznym?

Odsysacz do lutowania, często nazywany po prostu odsysaczem do cyny, to narzędzie, bez którego trudno wyobrazić sobie efektywną pracę z elektroniką. Jego rola jest fundamentalna pozwala na precyzyjne usunięcie nadmiaru spoiwa lutowniczego z płytek drukowanych (PCB). Kiedy mówię o precyzji, mam na myśli nie tylko estetykę, ale przede wszystkim funkcjonalność i niezawodność połączeń.

Główne zastosowania odsysacza są bardzo szerokie. Po pierwsze, jest nieoceniony przy demontażu komponentów. Niezależnie od tego, czy pracujesz z elementami przewlekanymi (THT), czy w niektórych przypadkach z montowanymi powierzchniowo (SMD), odsysacz pozwala na bezpieczne i czyste usunięcie elementu bez uszkodzenia płytki. Po drugie, jest to kluczowe narzędzie do korygowania błędnych lutów. Zdarza się, że cyna rozleje się zbyt szeroko, tworząc zwarcia, lub po prostu połączenie nie wygląda idealnie. W takich sytuacjach odsysacz pozwala na szybkie i skuteczne poprawki.

Moje doświadczenie pokazuje, że posiadanie dobrego odsysacza znacząco ułatwia pracę, przyspiesza ją i co najważniejsze zwiększa precyzję i jakość wykonanych połączeń. To inwestycja, która zwraca się błyskawicznie, minimalizując frustrację i ryzyko uszkodzenia komponentów.

Jak działa odsysacz i co sprawia, że jest tak skuteczny? Poznaj kluczowe mechanizmy

Zrozumienie, jak działa odsysacz do lutowania, jest kluczowe do efektywnego wykorzystania jego potencjału. Na pierwszy rzut oka może wydawać się to proste narzędzie, ale za jego skutecznością stoi przemyślany mechanizm, który pozwala na szybkie i czyste usuwanie roztopionej cyny.

Magia podciśnienia: zasada działania klasycznego odsysacza tłokowego

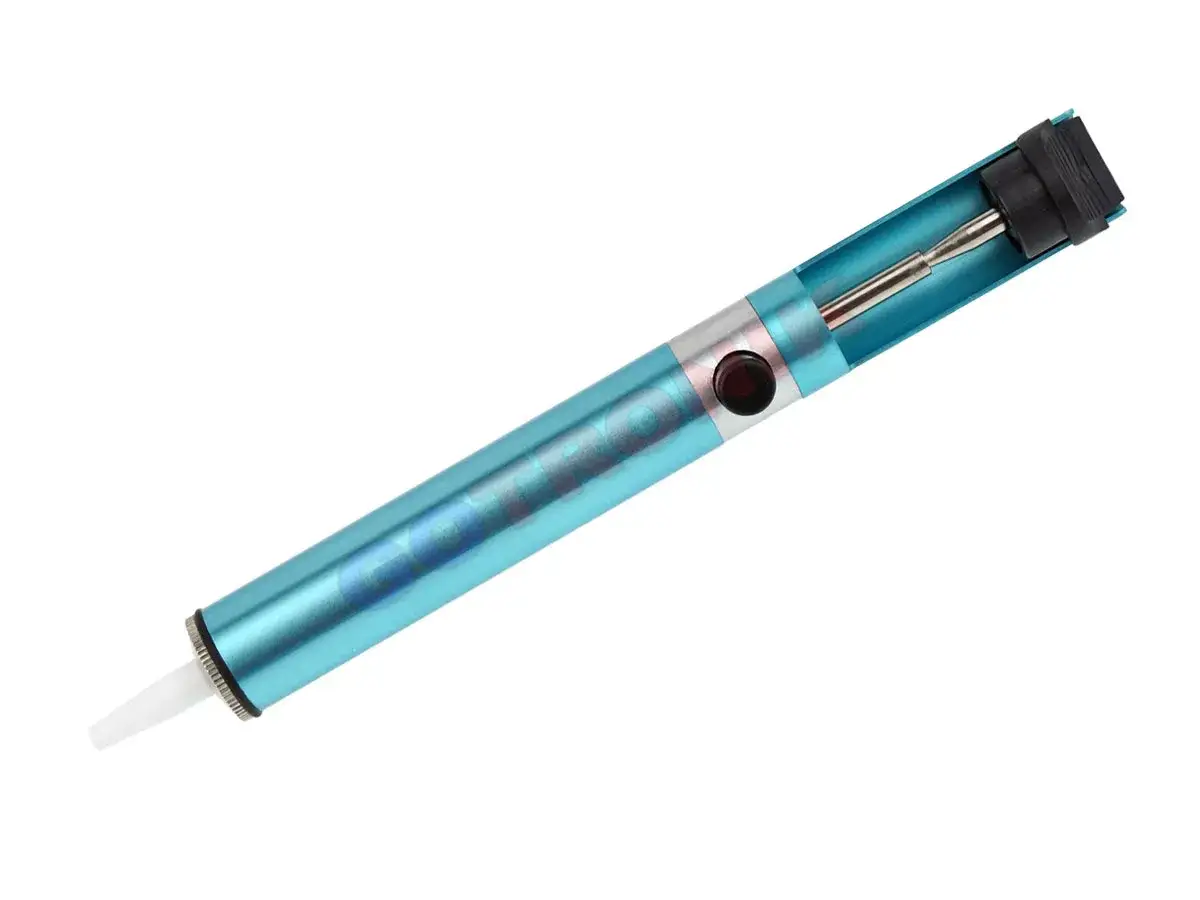

Najpopularniejszy i najczęściej spotykany typ, czyli odsysacz ręczny (tłokowy), działa na zasadzie wytwarzania gwałtownego podciśnienia. Jego konstrukcja jest stosunkowo prosta: składa się z cylindra, w którym porusza się tłok ze sprężyną. Przed użyciem tłok jest zazwyczaj wciśnięty i zablokowany. Kiedy naciśniesz przycisk zwalniający, sprężyna gwałtownie cofa tłok, tworząc wewnątrz cylindra niskie ciśnienie czyli właśnie podciśnienie. To podciśnienie zasysa roztopioną cynę z punktu lutowniczego do specjalnej komory w odsysaczu. Szybkość i siła tego zasysania są kluczowe, aby cyna została usunięta, zanim zdąży ponownie zastygnąć.

Od prostego tłoka po zintegrowaną grzałkę: czym różnią się odsysacze ręczne, elektryczne i stacje rozlutowujące?

Chociaż zasada działania oparta na podciśnieniu jest wspólna, istnieją różne typy odsysaczy, które różnią się stopniem zaawansowania i przeznaczeniem:

• Ręczne (tłokowe): To prawdziwi weterani warsztatów. Ich popularność wynika z ekonomiczności, prostoty konstrukcji (cylinder, tłok, sprężyna, przycisk) i niezawodności. Korpusy mogą być wykonane z lekkich tworzyw sztucznych, takich jak ABS, lub z trwalszego aluminium, co przekłada się na ich żywotność. Są idealne dla hobbystów i do sporadycznych prac, gdzie wymagana jest podstawowa funkcjonalność.
• Elektryczne (rozlutownice): Tutaj mamy do czynienia z bardziej zaawansowanym rozwiązaniem. Rozlutownice elektryczne posiadają wbudowaną grzałkę, która topi cynę, oraz zintegrowaną pompkę, która ją odsysa. To znacząco zwiększa wydajność i precyzję pracy, ponieważ proces topienia i odsysania odbywa się niemal jednocześnie. Są one odpowiednie dla profesjonalistów, którzy regularnie wykonują demontaż. Warto jednak zwrócić uwagę na moc modele o mocy 30W czy 40W mogą okazać się niewystarczające do pracy z większymi polami lutowniczymi, gdzie wymagane jest szybkie i efektywne rozgrzanie dużej ilości cyny.
• Stacje rozlutowujące: To już najwyższa półka. Stacje rozlutowujące to najbardziej zaawansowane urządzenia, oferujące precyzyjną kontrolę temperatury oraz bardzo wydajną pompę próżniową. Ich skuteczność jest najwyższa, szczególnie przy pracy z wielowarstwowymi płytkami PCB, gdzie precyzja i moc są absolutnie kluczowe. Dzięki stabilnej temperaturze i silnemu podciśnieniu minimalizują ryzyko uszkodzenia delikatnych komponentów i ścieżek.

Jak widać, wybór odpowiedniego typu zależy od Twoich potrzeb i budżetu. Każdy z nich ma swoje miejsce w świecie elektroniki.

Wybór idealnego narzędzia: jaki odsysacz do lutowania będzie dla Ciebie najlepszy?

Decyzja o wyborze odpowiedniego odsysacza do lutowania może być trudna, zwłaszcza dla osób początkujących. Rynek oferuje wiele rozwiązań, a każde z nich ma swoje zalety i wady. Kluczem jest dopasowanie narzędzia do Twoich indywidualnych potrzeb, poziomu zaawansowania i rodzaju prac, które zamierzasz wykonywać. Pozwól, że przeprowadzę Cię przez najważniejsze aspekty wyboru.

Odsysacz ręczny (tłokowy) uniwersalny i ekonomiczny wybór dla hobbysty

Dla każdego, kto dopiero zaczyna swoją przygodę z elektroniką, lub dla hobbystów, którzy lutują sporadycznie, ręczny odsysacz tłokowy jest moim zdaniem najlepszym punktem wyjścia. Jego uniwersalność i prostota obsługi sprawiają, że jest to doskonałe narzędzie do nauki podstaw rozlutowywania. Co więcej, jego niski koszt sprawia, że jest to inwestycja, która nie obciąży zbytnio Twojego budżetu. Nauczysz się na nim prawidłowej techniki, zrozumiesz mechanizm działania i będziesz w stanie wykonać większość podstawowych zadań, takich jak demontaż prostych komponentów przewlekanych czy korygowanie drobnych błędów.

Plecionka rozlutowująca poznaj skuteczną alternatywę i dowiedz się, kiedy jest lepsza od odsysacza

Chociaż odsysacz jest świetnym narzędziem, istnieje sytuacja, w której plecionka rozlutowująca (zwana też taśmą rozlutowującą) okazuje się niezastąpiona. Plecionka to nic innego jak splecione miedziane druciki, często nasączone topnikiem. Działa na zasadzie kapilarnej: po przyłożeniu jej do roztopionej cyny i podgrzaniu lutownicą, cyna jest wchłaniana przez plecionkę. Kiedy więc plecionka jest lepsza?

Przede wszystkim, jest idealna do precyzyjnego czyszczenia pól lutowniczych (padów) z resztek cyny, zwłaszcza po demontażu elementów. Tam, gdzie odsysacz może pozostawić cienką warstwę cyny, plecionka zbierze ją do czysta. Jest również niezastąpiona przy pracy z elementami montowanymi powierzchniowo (SMD), gdzie precyzja jest kluczowa, a ryzyko uszkodzenia delikatnych padów jest wysokie. W takich przypadkach, zamiast próbować odsysać cynę z małych padów, lepiej jest użyć plecionki, aby delikatnie usunąć nadmiar spoiwa.

Rozlutownica elektryczna lub stacja kiedy warto zainwestować w profesjonalny sprzęt?

Jeśli Twoje potrzeby wykraczają poza sporadyczne lutowanie, a elektronika staje się Twoim zawodem lub bardzo poważnym hobby, to inwestycja w rozlutownicę elektryczną lub stację rozlutowującą staje się w pełni uzasadniona. Profesjonaliści, którzy na co dzień demontują wiele komponentów, potrzebują większej wydajności, precyzji i kontroli temperatury. Stacje rozlutowujące, z ich stabilną temperaturą i silną pompą próżniową, pozwalają na pracę z najbardziej złożonymi płytkami, w tym z wielowarstwowymi PCB, minimalizując ryzyko uszkodzenia. Choć wyższy koszt początkowy może odstraszać, to w dłuższej perspektywie, dla osób regularnie pracujących z elektroniką, jest to inwestycja, która zwraca się w postaci oszczędności czasu, zwiększonej niezawodności i mniejszej liczby uszkodzonych komponentów.

Na co zwrócić uwagę przed zakupem? Kluczowe cechy dobrego odsysacza ręcznego

Wybór ręcznego odsysacza do lutowania, choć wydaje się prosty, wymaga zwrócenia uwagi na kilka kluczowych parametrów. To właśnie one zdecydują o efektywności, komforcie pracy i trwałości narzędzia. Jako ktoś, kto przetestował wiele modeli, mogę powiedzieć, że te detale naprawdę robią różnicę.

Siła ssania: parametr, który bezpośrednio przekłada się na efektywność pracy

Bez wątpienia, siła ssania jest najważniejszym parametrem, na który musisz zwrócić uwagę. To ona decyduje o tym, jak skutecznie i szybko odsysacz będzie w stanie usunąć roztopioną cynę. Słaba siła ssania oznacza, że cyna może zastygnąć, zanim zostanie wciągnięta, co prowadzi do frustracji i konieczności powtarzania operacji. Dobry odsysacz powinien wytwarzać gwałtowne i mocne podciśnienie, które bez problemu poradzi sobie z większością połączeń lutowniczych.

Końcówka teflonowa czy silikonowa? Jaki materiał zapewni dłuższą żywotność?

Końcówka, czyli dysza odsysacza, ma bezpośredni kontakt z rozgrzaną cyną i lutownicą, dlatego jej materiał jest niezwykle ważny. Najczęściej spotykane są końcówki wykonane z teflonu lub silikonu. Oba materiały charakteryzują się wysoką odpornością na temperaturę, jednak teflon jest zazwyczaj nieco twardszy i bardziej odporny na ścieranie, podczas gdy silikon jest bardziej elastyczny. Niezależnie od wyboru, pamiętaj, że końcówki są elementami wymiennymi. Zawsze radzę sprawdzić dostępność części zamiennych przed zakupem. Nic tak nie irytuje, jak sprawny odsysacz, do którego nie można dokupić zużytej końcówki.

Ergonomia i materiał korpusu (aluminium vs. tworzywo): co decyduje o komforcie i trwałości?

Materiał korpusu ma wpływ zarówno na trwałość, jak i na komfort użytkowania. Odsysacze aluminiowe są zazwyczaj znacznie trwalsze i bardziej odporne na uszkodzenia mechaniczne niż te wykonane z tworzyw sztucznych. Z drugiej strony, modele z tworzyw sztucznych są lżejsze, co może być zaletą podczas dłuższych sesji lutowniczych. Ergonomia to kolejny kluczowy aspekt odsysacz powinien dobrze leżeć w dłoni, a przycisk zwalniający tłok powinien być łatwo dostępny i wymagać odpowiedniego nacisku. Komfort pracy, zwłaszcza przy większej liczbie operacji, jest nie do przecenienia.

Dostępność części zamiennych dlaczego warto sprawdzić, czy dokupisz nową końcówkę lub uszczelkę?

To, co często pomijane, a jest niezwykle istotne. Jak wspomniałem, końcówki się zużywają, a uszczelki z czasem tracą swoją elastyczność, co prowadzi do spadku siły ssania. Możliwość dokupienia nowej końcówki lub zestawu uszczelek znacząco przedłuża żywotność narzędzia i jest znacznie bardziej ekonomiczna niż kupowanie nowego odsysacza. Zawsze wybieram modele, do których bez problemu znajdę części zamienne.

Właściwości antystatyczne (ESD)

W dzisiejszych czasach, gdy pracujemy z coraz bardziej wrażliwymi komponentami elektronicznymi, właściwości antystatyczne (ESD) odsysacza stają się ważnym, choć często niedocenianym aspektem. Odsysacz z ochroną ESD minimalizuje ryzyko uszkodzenia delikatnych układów scalonych przez wyładowania elektrostatyczne. Jeśli pracujesz z nowoczesną elektroniką, upewnij się, że Twój odsysacz spełnia te normy.

Technika ma znaczenie: jak prawidłowo i bezpiecznie używać odsysacza krok po kroku?

Nawet najlepszy odsysacz nie spełni swojej roli, jeśli nie będziesz go używać prawidłowo. Prawidłowa technika jest kluczowa dla skutecznego rozlutowywania, a także dla bezpieczeństwa Twojego i komponentów. Pozwól, że podzielę się moimi sprawdzonymi metodami.

Przygotowanie stanowiska pracy: bezpieczeństwo i ochrona antystatyczna (ESD)

Zanim w ogóle zaczniesz, upewnij się, że Twoje stanowisko pracy jest odpowiednio przygotowane. Pamiętaj o bezpieczeństwie: dobra wentylacja jest kluczowa, aby uniknąć wdychania oparów topnika i cyny. Zawsze używaj okularów ochronnych, aby zabezpieczyć oczy przed odpryskami. Jeśli pracujesz z wrażliwą elektroniką, zadbaj o ochronę antystatyczną (ESD) użyj maty antystatycznej, opaski na nadgarstek i upewnij się, że Twoje narzędzia, w tym odsysacz, są bezpieczne ESD. To minimalizuje ryzyko uszkodzenia delikatnych układów.

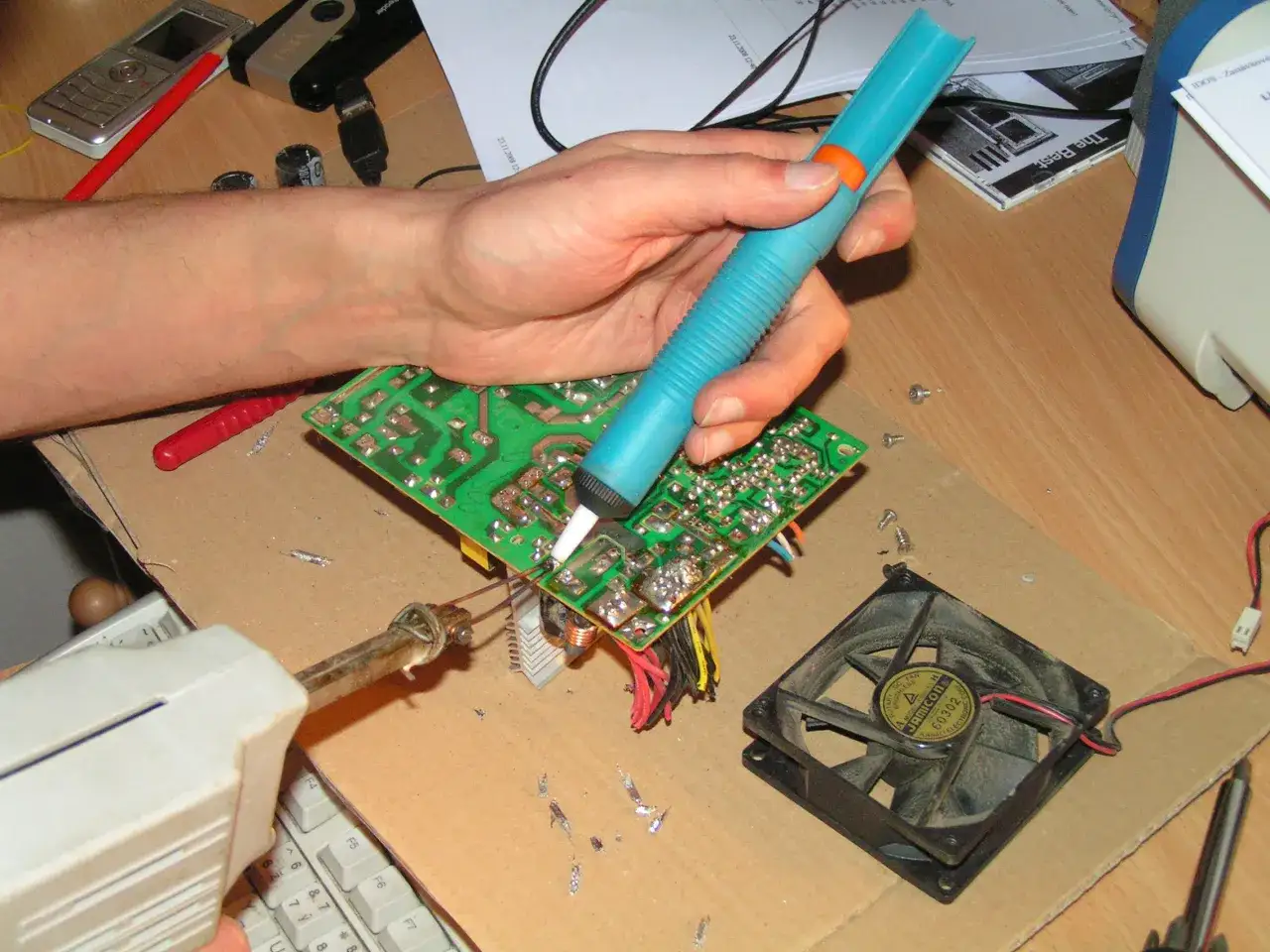

Instrukcja w trzech ruchach: podgrzej, przyłóż, odessij czyli jak osiągnąć perfekcyjny efekt

Prawidłowe użycie odsysacza to szybka i skoordynowana sekwencja ruchów. Oto moja instrukcja krok po kroku:

1. Rozgrzanie punktu lutowniczego: Użyj lutownicy, aby dokładnie rozgrzać cynę, którą chcesz usunąć. Cyna musi być w stanie płynnym błyszcząca i łatwo rozpływająca się. Nie spiesz się, ale też nie grzej zbyt długo, aby nie przegrzać komponentu ani płytki.
2. Szybkie przyłożenie końcówki odsysacza: Kiedy cyna jest już płynna, natychmiast, ale delikatnie, przyłóż końcówkę odsysacza do roztopionej cyny. Upewnij się, że końcówka dobrze przylega do powierzchni, tworząc szczelne połączenie.
3. Naciśnięcie przycisku zwalniającego tłok: W tym samym momencie, gdy końcówka jest przyłożona, naciśnij przycisk zwalniający tłok. Gwałtowne podciśnienie wciągnie roztopioną cynę do komory odsysacza.

Kluczowe jest, aby podgrzewanie pola i nóżki elementu odbywało się jednocześnie z przyłożeniem odsysacza. Cyna musi być w stanie płynnym w momencie zasysania. Jeśli odsuniesz lutownicę zbyt szybko, cyna może zastygnąć, zanim odsysacz zdąży ją wciągnąć.

Czy odsysaczem można pracować z układami SMD? Poznaj ograniczenia i możliwości

Praca z układami SMD za pomocą odsysacza jest tematem, który budzi wiele pytań. Odpowiadając wprost: tak, w niektórych przypadkach jest to możliwe, ale z pewnymi ograniczeniami. Odsysacz może być użyteczny do usuwania większych kropli cyny z padów SMD lub do demontażu większych komponentów SMD, takich jak niektóre układy scalone o szeroko rozstawionych nóżkach. Jednak do precyzyjnego czyszczenia małych padów SMD z cienkiej warstwy cyny, plecionka rozlutowująca jest często znacznie lepszym i bezpieczniejszym rozwiązaniem. Jej zdolność do wchłaniania cyny bez konieczności tworzenia silnego podciśnienia minimalizuje ryzyko uszkodzenia delikatnych padów i ścieżek na płytce.

Najczęstsze błędy i problemy: jak ich unikać i co zrobić, gdy odsysacz odmawia posłuszeństwa?

Nawet z najlepszym sprzętem i techniką, zdarzają się błędy i problemy. Kluczem do sukcesu jest umiejętność ich rozpoznawania i szybkiego rozwiązywania. Oto najczęstsze pułapki, na które sam natykałem się na początku mojej drogi z elektroniką.

Dlaczego cyna nie chce być wciągnięta? Problem "zimnego lutu" i niewystarczającej temperatury

To klasyczny problem, z którym boryka się wielu początkujących. Jeśli cyna nie chce być wciągnięta przez odsysacz, najprawdopodobniej problemem jest zbyt niska temperatura lutownicy. Cyna musi być w pełni roztopiona, błyszcząca i płynna, aby odsysacz mógł ją skutecznie zassać. Jeśli temperatura jest zbyt niska, cyna nie topi się w pełni, staje się "gumiasta" i nie pozwala się usunąć. To często prowadzi do tzw. "zimnych lutów", które są nie tylko trudne do odessania, ale także stanowią słabe połączenie elektryczne. Upewnij się, że Twoja lutownica jest odpowiednio nagrzana do temperatury zalecanej dla danego typu spoiwa lutowniczego.

Zatkany odsysacz to nie koniec świata proste i szybkie metody czyszczenia oraz konserwacji

Zatkany odsysacz to nie powód do paniki, ale sygnał, że zaniedbałeś konserwację. Regularne czyszczenie jest absolutnie niezbędne do utrzymania siły ssania i długiej żywotności narzędzia. Oto kilka prostych wskazówek:

• Regularne opróżnianie komory: Po każdej sesji lutowniczej, a najlepiej co kilka operacji odsysania, opróżnij komorę z resztek cyny. Nagromadzona cyna nie tylko zmniejsza przestrzeń na nowe spoiwo, ale może też blokować mechanizm.
• Czyszczenie dyszy: Końcówka odsysacza może się zapychać resztkami cyny i topnika. Możesz ją czyścić za pomocą cienkiego drutu, wykałaczki lub pędzelka nasączonego alkoholem izopropylowym (IPA).
• Smarowanie uszczelek: Uszczelki w odsysaczu odpowiadają za szczelność i siłę ssania. Regularne smarowanie ich niewielką ilością smaru silikonowego lub wazeliny technicznej pomoże zachować ich elastyczność i zapewni optymalne działanie.

Pamiętaj, że zaniedbanie czyszczenia prowadzi do spadku skuteczności, a w konsekwencji do frustracji i potencjalnego uszkodzenia narzędzia.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Jak nie uszkodzić delikatnych padów i ścieżek na płytce PCB podczas odsysania?

To jest bardzo ważna kwestia, zwłaszcza przy pracy z delikatnymi płytkami. Największym ryzykiem jest zbyt długie grzanie. Jeśli zbyt długo przytrzymasz lutownicę na punkcie lutowniczym, możesz przegrzać komponent, a co gorsza, odkleić pad (ścieżkę) od laminatu płytki PCB. Taka uszkodzona ścieżka jest bardzo trudna, a czasem niemożliwa do naprawy. Dlatego tak ważne jest, aby pracować szybko i precyzyjnie. Rozgrzej cynę tylko tyle, ile potrzeba, natychmiast przyłóż odsysacz i odessij. Praktyka czyni mistrza, więc na początku ćwicz na starych, niepotrzebnych płytkach.

Podsumowanie: Twoja droga do czystego i efektywnego rozlutowywania

Mam nadzieję, że ten artykuł rozwiał wszelkie wątpliwości dotyczące odsysaczy do lutowania. Jak widzisz, to niepozorne narzędzie jest absolutnie niezbędne w każdym warsztacie elektronicznym, umożliwiając precyzyjny demontaż i korektę lutów. Pamiętaj, że kluczem do sukcesu jest wybór odpowiedniego typu odsysacza do Twoich potrzeb czy to prostego ręcznego modelu dla hobbysty, czy zaawansowanej stacji rozlutowującej dla profesjonalisty.

Zwracaj uwagę na takie parametry jak siła ssania, materiał końcówki i korpusu, ergonomia oraz dostępność części zamiennych. Niezwykle istotna jest również prawidłowa technika pracy pamiętaj o zasadzie "podgrzej, przyłóż, odessij" i zawsze dbaj o bezpieczeństwo oraz ochronę ESD. Regularne czyszczenie i konserwacja zapewnią długą żywotność Twojego odsysacza i utrzymają jego efektywność na najwyższym poziomie.

Teraz, uzbrojony w tę wiedzę, możesz śmiało przystąpić do pracy, osiągając czyste i efektywne rozlutowywanie. Praktyka czyni mistrza, więc nie bój się eksperymentować i doskonalić swoje umiejętności!
