Słaby sygnał? Polaryzacja anteny to klucz! DVB-T2, Wi-Fi

W świecie cyfrowej telewizji naziemnej DVB-T2, szybkiego internetu Wi-Fi czy niezawodnej komunikacji radiowej, jeden, często niedoceniany aspekt, odgrywa kluczową rolę w jakości odbieranego sygnału: polaryzacja anteny. Z mojego doświadczenia wynika, że zrozumienie tego zagadnienia to pierwszy krok do rozwiązania problemów ze słabym odbiorem, a także do optymalnego skonfigurowania sprzętu. Ten artykuł to kompleksowy przewodnik, który przeprowadzi Cię przez tajniki polaryzacji, pomoże zdiagnozować i rozwiązać typowe problemy, a przede wszystkim nauczy Cię, jak poprawnie zamontować antenę, by cieszyć się stabilnym i silnym sygnałem.

Dlaczego polaryzacja anteny to klucz do idealnego odbioru sygnału

Zacznijmy od podstaw. Polaryzacja anteny to nic innego jak orientacja płaszczyzny drgań pola elektrycznego fali elektromagnetycznej. Brzmi skomplikowanie? Spróbujmy to uprościć. Wyobraź sobie falę radiową jako linę, którą potrząsasz. Sposób, w jaki ta lina drga pionowo, poziomo, czy może po okręgu to właśnie jej polaryzacja. Dla anteny jest to kluczowy parametr, który decyduje o tym, jak efektywnie będzie ona odbierać sygnał.

Od teorii do praktyki: Czym jest fala w polaryzacji pionowej i poziomej?

Kiedy mówimy o polaryzacji pionowej (V) lub poziomej (H), mamy na myśli, jak ustawione są "drgania" fali względem ziemi. W przypadku polaryzacji poziomej (H), pole elektryczne fali drga równolegle do powierzchni ziemi. Wyobraź sobie, że trzymasz linę i potrząsasz nią na boki, równolegle do podłogi. Natomiast w polaryzacji pionowej (V), pole elektryczne drga prostopadle do ziemi, czyli tak, jakbyś potrząsał liną w górę i w dół. Te proste analogie pomagają mi zawsze wyjaśnić to zagadnienie w przystępny sposób.

Zasada złotego dopasowania: Dlaczego antena odbiorcza musi "zgadzać się" z nadawczą?

To jest fundamentalna zasada, którą zawsze powtarzam moim klientom: aby sygnał był odbierany z maksymalną siłą i jakością, polaryzacja anteny odbiorczej musi być identyczna z polaryzacją anteny nadawczej. Jeśli nadajnik wysyła sygnał w polaryzacji poziomej, Twoja antena odbiorcza również powinna być ustawiona poziomo. To tak, jakbyś próbował złapać piłkę rzuconą poziomo, mając ręce ustawione pionowo coś tam może złapiesz, ale na pewno nie z pełną siłą i precyzją. Jest to złota zasada radiokomunikacji, której ignorowanie prowadzi do frustracji.

Tłumienie polaryzacji skrośnej, czyli co się dzieje, gdy sygnał traci moc?

Co się dzieje, gdy polaryzacje się nie zgadzają? Dochodzi do zjawiska zwanego tłumieniem polaryzacji skrośnej (cross-polarization attenuation). Wyobraź sobie, że nadajnik emituje sygnał poziomo, a Twoja antena jest ustawiona pionowo. W takiej sytuacji Twoja antena będzie "widzieć" tylko ułamek sygnału, a reszta zostanie po prostu stracona. Skutkuje to drastycznym osłabieniem sygnału, często nawet o kilkanaście decybeli, co w praktyce oznacza jego całkowity zanik lub bardzo słabą jakość obrazu i dźwięku. To jest jedna z najczęstszych przyczyn problemów z odbiorem, którą niestety wielu użytkowników pomija.

Polaryzacja pozioma (H) kontra pionowa (V) które rozwiązanie jest dla Ciebie?

Teraz, gdy rozumiemy podstawy, przyjrzyjmy się, gdzie i kiedy stosuje się polaryzację poziomą, a gdzie pionową, ze szczególnym uwzględnieniem polskiej telewizji naziemnej DVB-T2.

Polaryzacja pozioma: Standard dla otwartych przestrzeni i jej główne zalety

Przez wiele lat polaryzacja pozioma (H) była i nadal jest dominującym standardem dla większości multipleksów DVB-T2 w Polsce, takich jak MUX-1, MUX-2 czy MUX-3. Jest to rozwiązanie szczególnie korzystne na dużych dystansach i otwartych terenach. Dlaczego? Fale poziome są mniej podatne na odbicia od gruntu. Kiedy sygnał odbija się od ziemi, jego faza może się zmienić, co prowadzi do interferencji i osłabienia sygnału. Polaryzacja pozioma minimalizuje ten efekt, co przekłada się na stabilniejszy i silniejszy sygnał, zwłaszcza na obszarach wiejskich i podmiejskich.

Polaryzacja pionowa: Nowy gracz w erze DVB-T2 i jej rola w miastach

Wraz z rozwojem DVB-T2, a zwłaszcza z uruchomieniem MUX-8 w Polsce, polaryzacja pionowa (V) zyskała na znaczeniu. Jest ona często stosowana w warunkach miejskich, gdzie sygnały muszą efektywniej przenikać przez gęstą zabudowę. Fale o polaryzacji pionowej mogą lepiej "omijać" przeszkody, takie jak budynki, a także są preferowane w przypadku anten mobilnych i pokojowych. Ich charakterystyka pozwala na bardziej elastyczny odbiór w zmiennym środowisku, co jest nieocenione w zatłoczonych aglomeracjach.

Praktyczne porównanie: Kiedy H wygrywa z V i na odwrót?

Podsumowując, wybór między polaryzacją poziomą a pionową zależy przede wszystkim od Twojej lokalizacji i multipleksu, który chcesz odbierać. Jeśli zależy Ci głównie na MUX-1, MUX-2 i MUX-3, a mieszkasz na otwartym terenie, prawdopodobnie polaryzacja pozioma będzie najlepszym wyborem. Natomiast jeśli masz problem z odbiorem MUX-8 lub mieszkasz w mieście z dużą ilością przeszkód, polaryzacja pionowa może okazać się Twoim sprzymierzeńcem. Kluczem jest zawsze sprawdzenie, jaka polaryzacja jest nadawana z najbliższego nadajnika dla konkretnego multipleksu.

Jak w 3 krokach sprawdzić i ustawić prawidłową polaryzację dla Twojej lokalizacji w Polsce?

Przejdźmy do konkretów. Oto mój sprawdzony, trzyetapowy plan, który pomoże Ci poprawnie ustawić polaryzację anteny DVB-T2.

Krok 1: Zlokalizuj najbliższy nadajnik DVB-T2 za pomocą map online (np. EmiMaps)

Pierwszym i najważniejszym krokiem jest zlokalizowanie najbliższego nadajnika DVB-T2. Do tego celu polecam korzystanie z darmowych i bardzo precyzyjnych narzędzi online. Moim ulubionym jest mapa Emitel: emimaps.emitel.pl. Wystarczy wpisać swój adres, a mapa wskaże Ci najbliższe nadajniki. Alternatywnie, możesz skorzystać z aplikacji mobilnych, takich jak "DVB-T Finder", które działają na podobnej zasadzie. Te narzędzia dostarczą Ci kluczowych informacji, takich jak kierunek do nadajnika, moc sygnału, a co najważniejsze wymaganą polaryzację.

Krok 2: Odczytaj kluczową informację litera "H" czy "V" przy Twoim multipleksie?

Po zlokalizowaniu nadajnika na mapie Emitel, kliknij na niego, aby wyświetlić szczegółowe informacje. Zobaczysz tam listę multipleksów (MUX-1, MUX-2, MUX-3, MUX-4, MUX-6, MUX-8), które są nadawane z tego obiektu. Obok każdego multipleksu znajdziesz kluczową informację: literę "H" dla polaryzacji poziomej lub "V" dla polaryzacji pionowej. Upewnij się, że sprawdzasz polaryzację dla wszystkich multipleksów, które chcesz odbierać, ponieważ mogą się one różnić nawet z tego samego nadajnika, zwłaszcza w przypadku MUX-8.

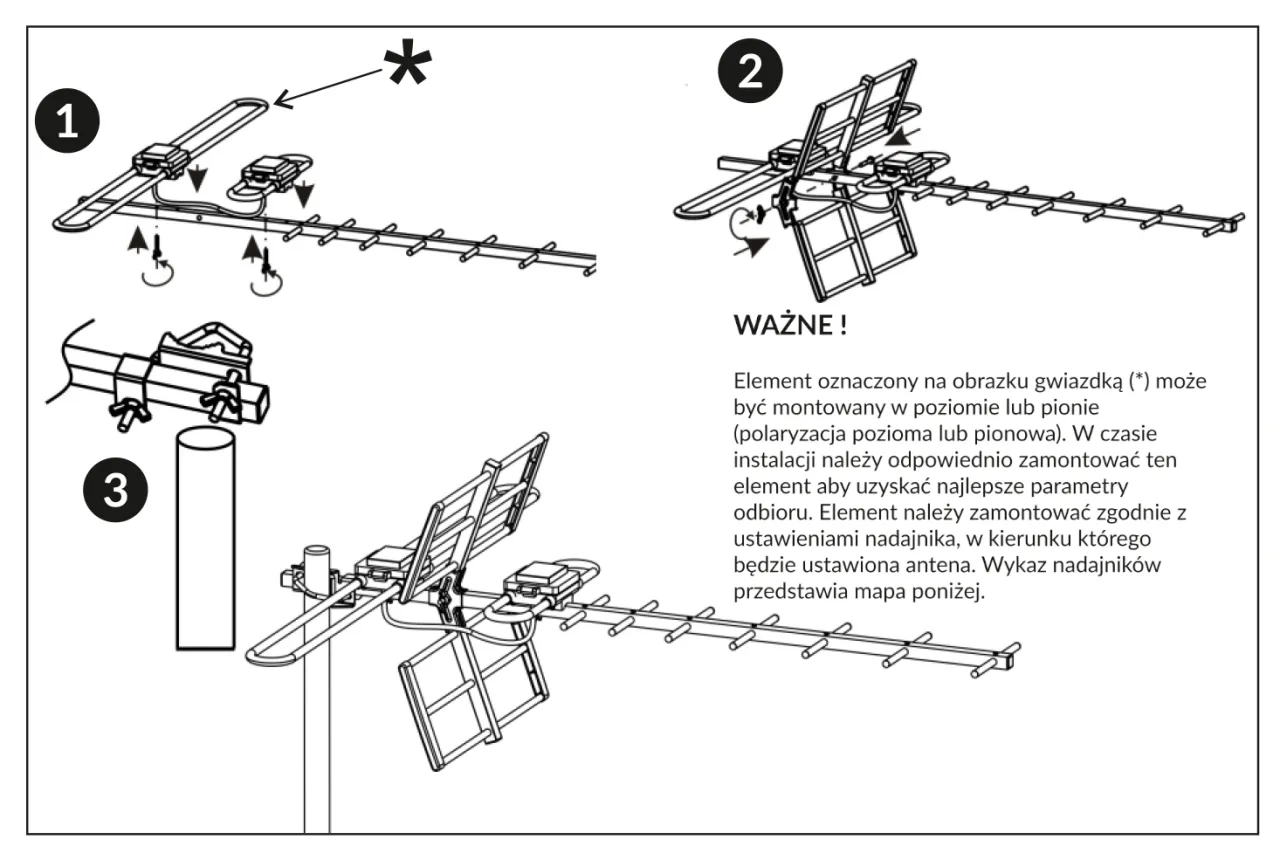

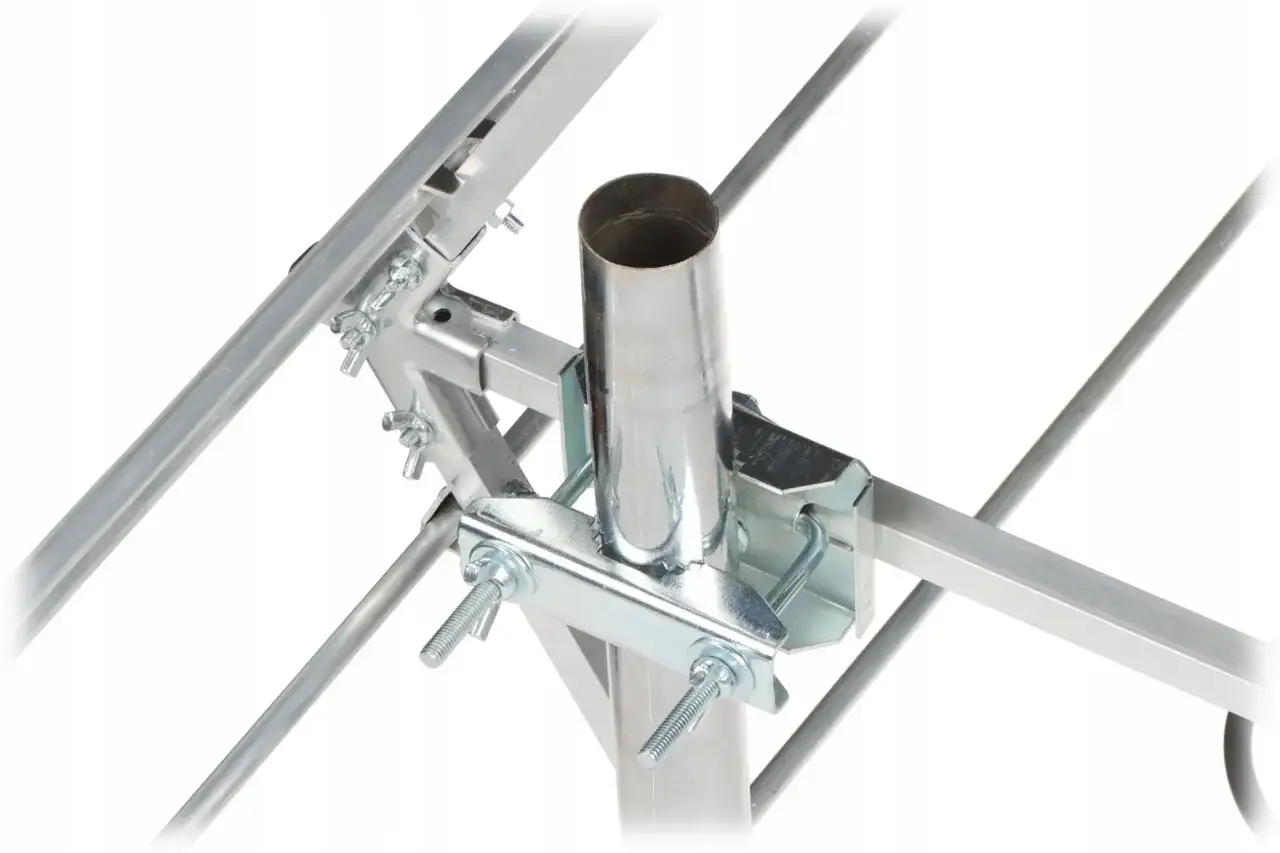

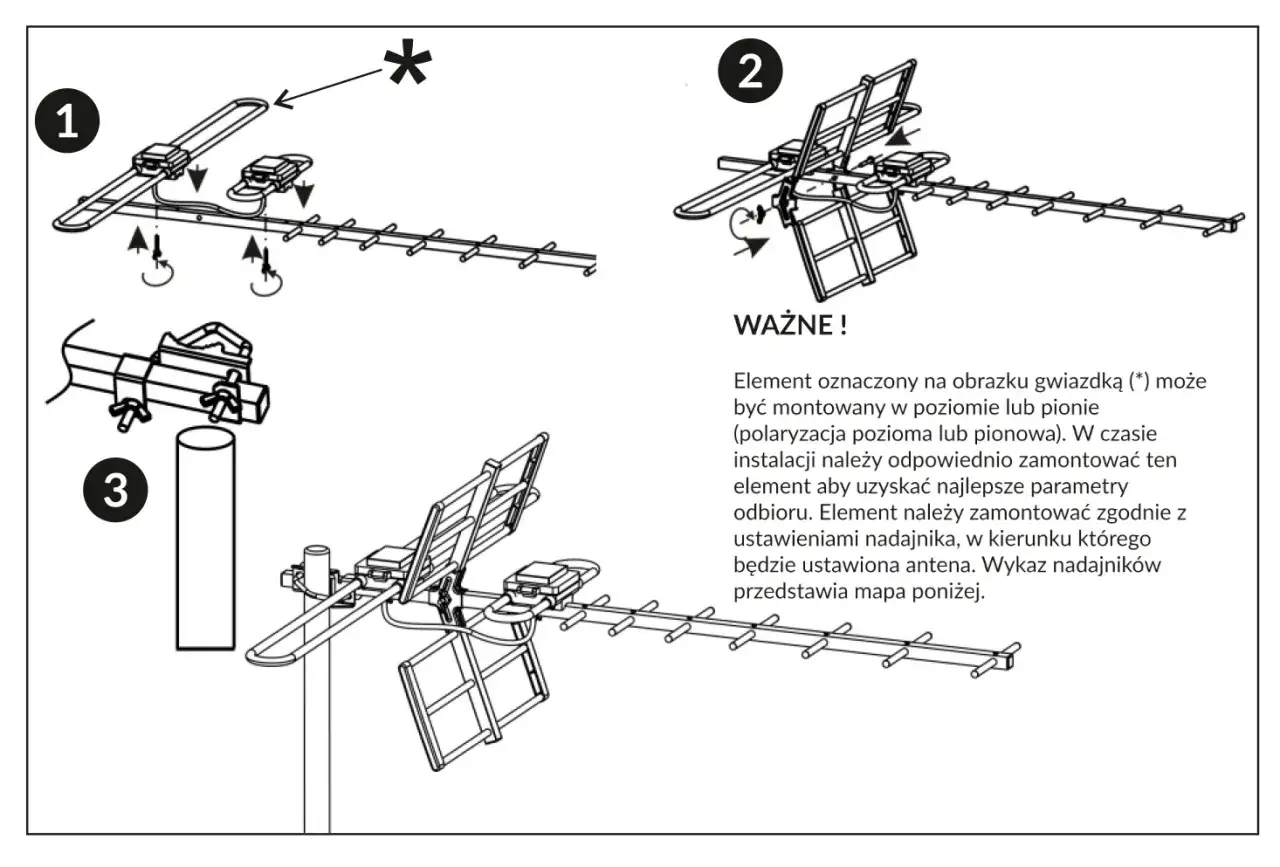

Krok 3: Montaż bez tajemnic, czyli jak fizycznie obrócić antenę o 90 stopni dla właściwej polaryzacji

Gdy już wiesz, jaka polaryzacja jest wymagana, czas na montaż. Fizyczna zmiana polaryzacji anteny jest zaskakująco prosta, choć często pomijana. Polega ona na obróceniu anteny o 90 stopni. Jeśli wymagana jest polaryzacja pozioma (H), elementy anteny (tzw. dipol, czyli najdłuższe pręty) powinny być ustawione równolegle do ziemi. Jeśli natomiast potrzebujesz polaryzacji pionowej (V), elementy anteny muszą być ustawione prostopadle do ziemi. To prosta, ale absolutnie kluczowa czynność, która ma ogromny wpływ na jakość odbioru. Pamiętaj, aby po obróceniu anteny mocno ją dokręcić, aby wiatr nie zmienił jej ustawienia.

Wybór anteny a polaryzacja na co zwrócić uwagę, by nie kupić dwa razy?

Wybór odpowiedniej anteny to nie tylko kwestia jej zysku energetycznego, ale także, a może przede wszystkim, jej zdolności do pracy z właściwą polaryzacją. Niewłaściwy wybór może oznaczać podwójny wydatek i frustrację.

Anteny kierunkowe (Yagi, logarytmiczne): Jak polaryzacja wpływa na ich montaż?

W przypadku popularnych anten kierunkowych, takich jak Yagi czy anteny logarytmiczne, orientacja elementów jest absolutnie kluczowa. Ich konstrukcja jest zoptymalizowana pod kątem konkretnej polaryzacji. Jeśli na mapie Emitel widzisz, że MUX-8 nadaje w polaryzacji pionowej, a pozostałe MUX-y poziomo, musisz podjąć decyzję. Albo skupisz się na jednym typie polaryzacji, albo rozważysz rozwiązania bardziej uniwersalne, o których za chwilę. Pamiętaj, że obracając całą antenę kierunkową o 90 stopni, zmieniasz jej polaryzację. Upewnij się, że elementy anteny są ustawione zgodnie z wymaganą polaryzacją.

Problem z MUX-8? Sprawdź, czy Twoja antena obsługuje pasmo VHF i polaryzację pionową

MUX-8 to często pięta achillesowa wielu instalacji DVB-T2. Dlaczego? Po pierwsze, w wielu lokalizacjach nadaje on w polaryzacji pionowej (V). Po drugie, i to jest równie ważne, MUX-8 jest nadawany w paśmie VHF (174-230 MHz), podczas gdy pozostałe multipleksy korzystają z pasma UHF (470-694 MHz). Wiele starszych anten DVB-T, a nawet niektóre nowsze, są przeznaczone wyłącznie do odbioru pasma UHF. Jeśli Twoja antena nie obsługuje pasma VHF, nawet idealne ustawienie polaryzacji nie pomoże. Zawsze upewnij się, że antena, którą kupujesz, jest "szerokopasmowa" lub "combo", czyli przystosowana do odbioru zarówno VHF, jak i UHF.

Anteny dwupolaryzacyjne i "combo" czy uniwersalne rozwiązanie istnieje?

Dla osób, które chcą odbierać wszystkie multipleksy, w tym MUX-8, a jednocześnie mają problem z różnymi polaryzacjami, producenci oferują rozwiązania "combo" lub zestawy antenowe. Są to często dwie anteny (jedna VHF, druga UHF) połączone w jedną obudowę lub specjalne anteny, które pozwalają na niezależne ustawienie polaryzacji dla pasma VHF (dla MUX-8) i UHF (dla pozostałych multipleksów). To rozwiązanie jest często najlepszym wyborem, jeśli z Twojej lokalizacji sygnały nadawane są w różnych polaryzacjach. Pozwala to na optymalny odbiór wszystkich dostępnych kanałów bez kompromisów.

Polaryzacja to nie tylko telewizja gdzie jeszcze ma krytyczne znaczenie?

Polaryzacja to nie tylko domena telewizji naziemnej. Jej zrozumienie jest kluczowe w wielu innych obszarach radiokomunikacji, z którymi stykamy się na co dzień.

Optymalizacja domowej sieci Wi-Fi: Jak ustawienie anten routera wpływa na zasięg w każdym pokoju?

Nawet w domowej sieci Wi-Fi polaryzacja odgrywa rolę. Anteny w routerach Wi-Fi zazwyczaj emitują sygnał w polaryzacji liniowej (pionowej lub poziomej). Problem pojawia się, gdy urządzenia mobilne (smartfony, tablety, laptopy) zmieniają swoją orientację. Trzymając telefon pionowo, odbierasz sygnał lepiej z anteny pionowej, a poziomo z poziomej. Dlatego często zaleca się, aby anteny w routerze ustawić prostopadle do siebie (jedna pionowo, druga poziomo). Taki układ tworzy bardziej zróżnicowane pole sygnałowe, co może znacząco poprawić zasięg i stabilność połączenia w różnych miejscach w domu, niezależnie od orientacji Twojego urządzenia.

Świat CB Radia: Dlaczego w komunikacji mobilnej króluje polaryzacja pionowa?

W świecie CB Radia i krótkofalarstwa, zwłaszcza w komunikacji mobilnej (np. w samochodach), polaryzacja pionowa jest standardem. Dzieje się tak, ponieważ antena pionowa, zamontowana na pojeździe, zapewnia dookólną charakterystykę promieniowania w płaszczyźnie poziomej. Oznacza to, że sygnał jest wysyłany i odbierany równomiernie we wszystkich kierunkach wokół pojazdu, co jest idealne dla komunikacji z innymi użytkownikami na trasie, bez konieczności precyzyjnego kierowania anteny. To sprawia, że komunikacja jest prosta i efektywna.

Najczęstsze błędy i mity dotyczące polaryzacji anteny tego musisz unikać!

Na koniec chciałbym obalić kilka popularnych mitów i wskazać najczęściej popełniane błędy, które widzę w mojej praktyce. Uniknięcie ich zaoszczędzi Ci wiele czasu i nerwów.

Mit: "Mocniejsza antena ze wzmacniaczem zawsze rozwiąże problem"

To jeden z najbardziej rozpowszechnionych i szkodliwych mitów. Wiele osób, borykając się ze słabym sygnałem, od razu sięga po antenę z wbudowanym wzmacniaczem, wierząc, że "mocniejszy" sprzęt zawsze pomoże. Niestety, to błędne podejście. Jeśli polaryzacja jest nieprawidłowa, sygnał docierający do anteny jest już na tyle słaby i zniekształcony, że wzmacniacz wzmocni go wraz ze wszystkimi szumami i zakłóceniami. Efekt? Zamiast czystego obrazu, otrzymasz wzmocniony szum, który nadal będzie uniemożliwiał odbiór. Z mojego doświadczenia wynika, że prawidłowa polaryzacja jest często ważniejsza niż sam zysk energetyczny anteny. Najpierw zadbaj o poprawną orientację, a dopiero potem myśl o wzmacniaczach, jeśli sygnał nadal jest zbyt słaby.

Błąd krytyczny: Ignorowanie innej polaryzacji dla MUX-8

Jak już wspomniałem, MUX-8 jest często nadawany w polaryzacji pionowej, podczas gdy pozostałe multipleksy z tej samej lokalizacji mogą nadawać poziomo. Ogromnym błędem jest ignorowanie tego faktu i ustawianie anteny wyłącznie pod kątem MUX-1, MUX-2 czy MUX-3. Skutek? Brak odbioru MUX-8 lub bardzo słaby sygnał. Zawsze sprawdzaj polaryzację dla każdego multipleksu, który Cię interesuje i w razie potrzeby rozważ antenę "combo" lub dwie oddzielne anteny.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Pułapka montażowa: Nieprawidłowe ustawienie popularnej anteny "siatkowej" w polaryzacji pionowej

Anteny "siatkowe" są bardzo popularne ze względu na swoją cenę i uniwersalność. Jednak ich konstrukcja, z licznymi elementami ułożonymi poziomo, sprawia, że są one naturalnie przystosowane do odbioru sygnału w polaryzacji poziomej. Próba ustawienia takiej anteny w polaryzacji pionowej jest często trudna lub wręcz niemożliwa bez znacznych modyfikacji, które mogą obniżyć jej efektywność. Jeśli potrzebujesz polaryzacji pionowej, a masz antenę "siatkową", prawdopodobnie będziesz musiał ją wymienić na model zaprojektowany do tego celu, np. antenę prętową lub specjalną antenę VHF/UHF combo.
