Szukacz par Unit: Porównanie modeli i wybór dla profesjonalisty

Witaj w kompleksowym przewodniku po szukaczach par przewodów marki Unit, stworzonym z myślą o profesjonalistach takich jak Ty. Ten artykuł pomoże Ci zrozumieć, czym są te niezastąpione narzędzia, porównać popularne modele Unit i wybrać ten, który idealnie spełni Twoje potrzeby, zwiększając efektywność i precyzję Twojej pracy.

Plątanina kabli w ścianie? Sprawdź, jak szukacz par przewodów Unit ułatwi Ci pracę

Jako doświadczony instalator, doskonale wiem, jak frustrujące bywa mierzenie się z gęstą plątaniną kabli, zwłaszcza gdy są one ukryte w ścianach, kanałach kablowych czy pod podłogą. Właśnie w takich momentach szukacz par przewodów staje się moim niezastąpionym sprzymierzeńcem. Ale czym dokładnie jest to urządzenie i dlaczego powinno znaleźć się w torbie każdego profesjonalisty?

Czym dokładnie jest szukacz par i dlaczego jest niezbędny w torbie każdego instalatora?

Szukacz par przewodów to specjalistyczne narzędzie, które składa się z dwóch głównych elementów: nadajnika (generatora sygnału) i odbiornika (sondy). Jego podstawowym przeznaczeniem jest precyzyjna identyfikacja i śledzenie różnego rodzaju przewodów czy to telefonicznych, internetowych (Ethernet), czy nawet zasilających a wszystko to bez konieczności uszkadzania ich izolacji czy demontażu całej instalacji. Dla instalatorów sieci teleinformatycznych, elektryków i techników serwisowych, szukacz par to nie luksus, lecz absolutna konieczność. Pozwala on na znaczną oszczędność czasu, eliminując żmudne i często niszczące metody prób i błędów. Dzięki niemu, praca staje się nie tylko szybsza, ale przede wszystkim nieporównywalnie bardziej precyzyjna, co bezpośrednio przekłada się na jakość świadczonych usług i zadowolenie klienta.

Zasada działania w pigułce: Jak nadajnik i odbiornik pomagają "zobaczyć" kable w ścianie?

Zrozumienie zasady działania szukacza par jest kluczowe dla efektywnego wykorzystania jego potencjału. Proces jest stosunkowo prosty, a jednocześnie genialny w swojej skuteczności. Nadajnik jest podłączany do jednego końca poszukiwanego przewodu. Następnie, generuje on sygnał o wysokiej częstotliwości zazwyczaj jest to sygnał ciągły lub modulowany, który jest "puszczany" w kabel. Ten sygnał indukuje wokół przewodu niewielkie pole elektromagnetyczne.

W tym momencie do akcji wkracza odbiornik. Przesuwając go wzdłuż ściany, podłogi czy w wiązce kabli, odbiornik wykrywa to pole elektromagnetyczne. Kiedy sonda zbliża się do przewodu, w którym płynie sygnał z nadajnika, odbiornik emituje sygnał dźwiękowy i/lub świetlny. Intensywność tego sygnału jest największa, gdy odbiornik znajduje się bezpośrednio nad poszukiwanym kablem. Co więcej, większość profesjonalnych szukaczy, takich jak te z serii Unit, oferuje regulowaną czułość odbiornika. To niezwykle przydatna funkcja, która pozwala mi dostosować urządzenie do warunków pracy zmniejszyć czułość w gęstej plątaninie kabli, aby precyzyjniej zlokalizować konkretny przewód, lub zwiększyć ją, gdy kabel jest głęboko ukryty. Dzięki temu, nawet w zaszumionym środowisku, mogę "zobaczyć" kable, których gołym okiem nigdy bym nie odnalazł.

Który szukacz par Unit jest stworzony dla Ciebie? Porównanie kluczowych modeli

Wybór odpowiedniego szukacza par to decyzja, która powinna być podyktowana specyfiką Twojej pracy. Marka Unit oferuje kilka modeli, z których każdy ma swoje mocne strony. Przyjrzyjmy się bliżej najpopularniejszym z nich, abyś mógł świadomie zdecydować, który najlepiej odpowiada Twoim potrzebom.

Unit UT682: Wszechstronny wybór dla technika sieciowego i elektryka

Model Unit UT682 to prawdziwy koń pociągowy w świecie szukaczy par, ceniony za swoją wszechstronność i niezawodność. To często mój pierwszy wybór, gdy potrzebuję narzędzia do szerokiego zakresu zadań.

Kluczowe funkcje: Testowanie RJ45/RJ11, sprawdzanie polaryzacji i ciągłości obwodu

Unit UT682 to znacznie więcej niż tylko lokalizator kabli. Jego możliwości obejmują:

• Śledzenie przewodów: Bez problemu zlokalizujesz przewody zasilające, internetowe (Ethernet) oraz telefoniczne, niezależnie od tego, czy są ukryte, czy wchodzą w skład gęstej wiązki.
• Testowanie kabli RJ45 i RJ11: To kluczowa funkcja dla techników sieciowych. UT682 pozwala na szybkie i precyzyjne sprawdzenie poprawności zarobienia wtyczek RJ45 (sieciowych) i RJ11 (telefonicznych), weryfikując mapę żył. Dzięki temu od razu wiesz, czy wszystkie połączenia są prawidłowe i czy nie ma przerw lub zwarć.
• Sprawdzanie ciągłości obwodu: Niezbędne do szybkiej weryfikacji, czy przewód nie jest przerwany.
• Wykrywanie zwarć: Umożliwia szybkie zlokalizowanie miejsca, w którym doszło do zwarcia w kablu.
• Identyfikacja polaryzacji linii telefonicznej: Przydatna funkcja przy pracy z instalacjami telefonicznymi, pozwalająca na prawidłowe podłączenie linii.

Urządzenie jest zasilane dwoma bateriami 9V, co zapewnia długi czas pracy, a maksymalna długość testowanej linii telefonicznej to imponujące 3000 metrów.

Dla kogo jest idealny i w jakich zadaniach sprawdzi się najlepiej?

Unit UT682 jest idealnym wyborem dla techników sieciowych, instalatorów systemów teleinformatycznych oraz elektryków, którzy potrzebują jednego, kompleksowego narzędzia do codziennej pracy. Sprawdzi się znakomicie w scenariuszach takich jak:

• Instalacja nowych sieci: Szybkie testowanie nowo położonych kabli Ethernet i telefonicznych.
• Diagnostyka usterek: Lokalizowanie przerw, zwarć i błędów w okablowaniu sieciowym i telefonicznym.
• Podstawowe prace elektryczne: Identyfikacja przewodów zasilających (oczywiście po odłączeniu napięcia!) oraz sprawdzanie ciągłości obwodów.

Jeśli szukasz wszechstronnego urządzenia, które poradzi sobie z większością zadań związanych z okablowaniem, UT682 będzie solidnym i pewnym wyborem.

Unit UT682D: Gdy liczy się prosta i szybka lokalizacja przewodów

Czasami mniej znaczy więcej, zwłaszcza gdy budżet jest ograniczony, a Twoje potrzeby koncentrują się na podstawowej funkcji lokalizacji. Wtedy na scenę wkracza Unit UT682D.

Główne różnice w stosunku do UT682: Czego nie ma i dlaczego to może być zaletą?

Unit UT682D to uproszczona wersja modelu UT682, zaprojektowana z myślą o użytkownikach, dla których priorytetem jest przede wszystkim szybka i prosta lokalizacja przewodów. Kluczową różnicą jest brak testera mapy żył RJ45. Oznacza to, że UT682D nie sprawdzi poprawności zarobienia wtyczek sieciowych ani kolejności żył w kablu Ethernet. Skupia się natomiast na śledzeniu przewodów telefonicznych, internetowych (za pomocą złącza RJ11) oraz zasilających, wykorzystując do podłączenia krokodylki.

Czy brak testera RJ45 to wada? Niekoniecznie. Dla wielu użytkowników, którzy nie zajmują się na co dzień zaawansowaną diagnostyką sieci, ta prostota może być ogromną zaletą. Urządzenie jest zazwyczaj tańsze, a jego obsługa jest bardziej intuicyjna, co skraca czas potrzebny na naukę i pozwala od razu przejść do pracy.

Scenariusze użycia: Kiedy prostota i niższa cena wygrywają?

UT682D doskonale sprawdzi się w scenariuszach, gdzie priorytetem jest:

• Szybka identyfikacja kabli w wiązce: Gdy musisz odnaleźć konkretny przewód w gąszczu innych, bez potrzeby szczegółowego testowania jego parametrów.
• Lokalizacja kabli w ścianach lub podłodze: Idealny do odnajdywania tras kablowych przed wierceniem czy montażem.
• Prace domowe i majsterkowanie: Dla zaawansowanych majsterkowiczów, którzy potrzebują niezawodnego narzędzia do podstawowej lokalizacji kabli telefonicznych czy zasilających.
• Dla techników wykonujących mniej skomplikowane zadania: Jeśli Twoja praca nie wymaga codziennego testowania okablowania sieciowego, UT682D oferuje wystarczającą funkcjonalność w atrakcyjnej cenie.

W moim doświadczeniu, prostota i niższa cena UT682D często wygrywają, gdy potrzebuję dodatkowego szukacza do mniej wymagających zadań lub jako zapasowego narzędzia.

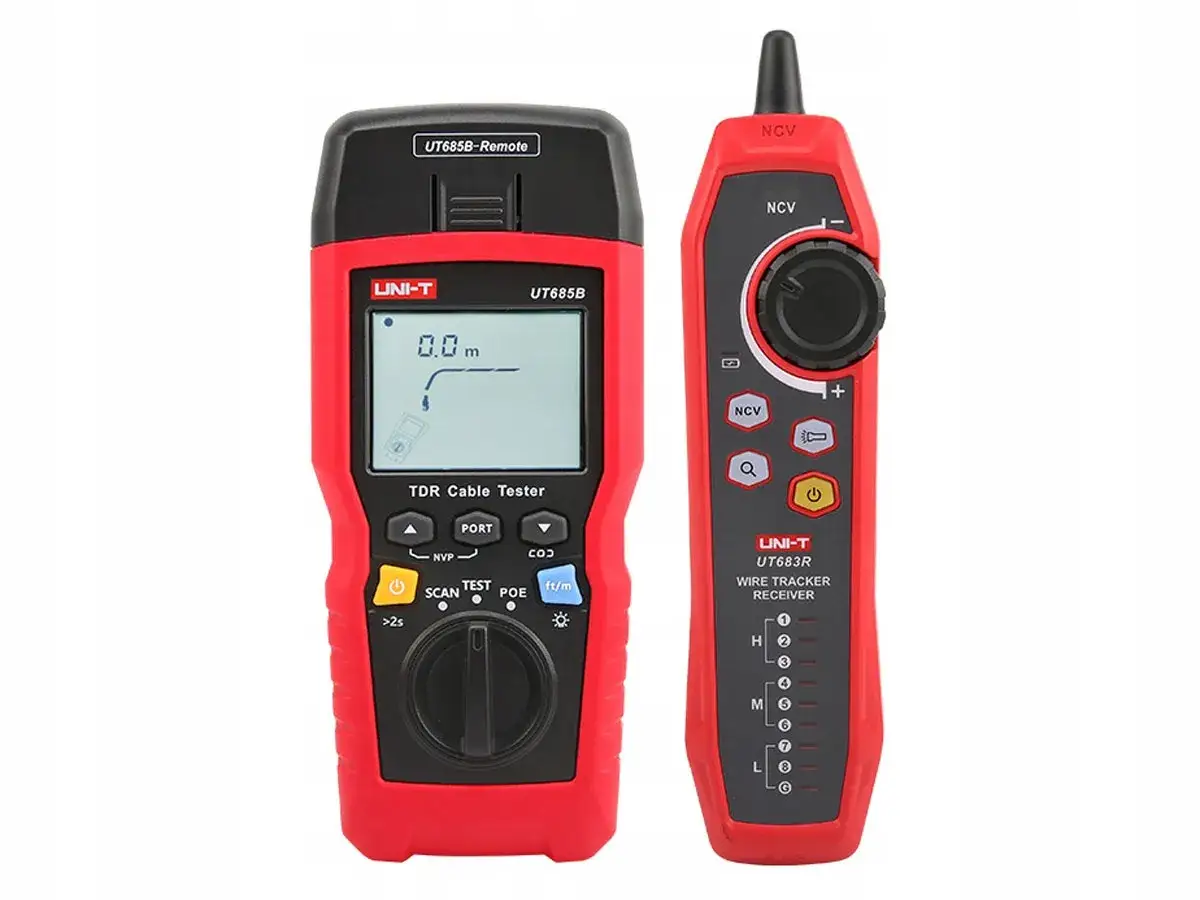

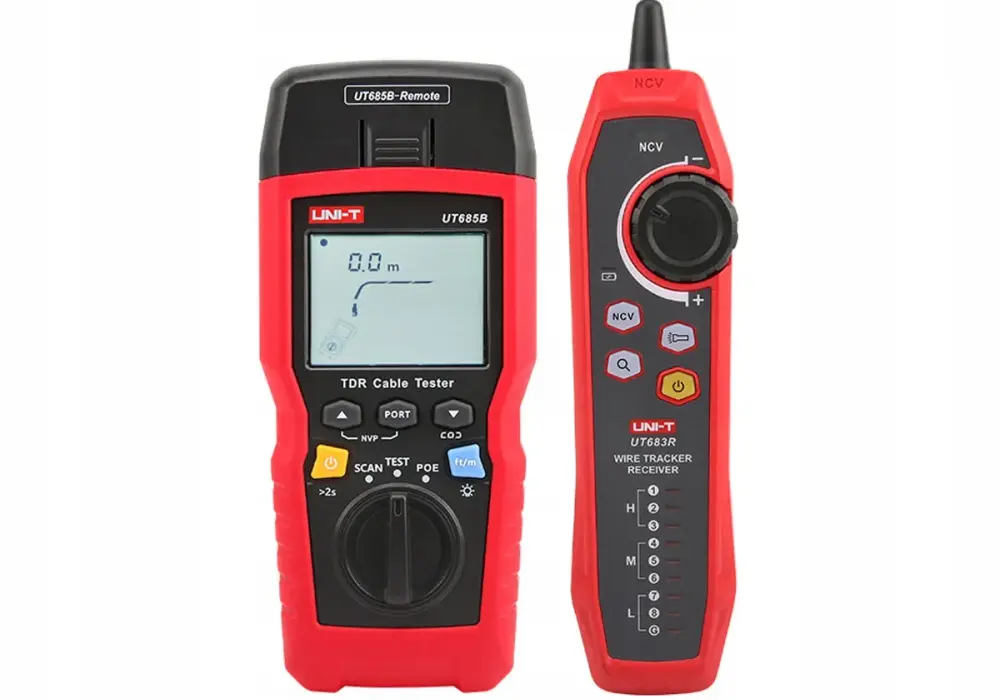

Unit UT683KIT i UT685B KIT: Narzędzia dla wymagających profesjonalistów

Dla tych, którzy stykają się z najbardziej złożonymi problemami sieciowymi i elektrycznymi, Unit oferuje modele o znacznie szerszych możliwościach. Mówię tu o narzędziach, które wykraczają poza podstawową lokalizację, oferując zaawansowaną diagnostykę.

Zaawansowane możliwości: Identyfikacja uszkodzeń, testowanie PoE i pomiar długości kabla

Zestawy takie jak Unit UT683KIT i UT685B KIT to prawdziwe kombajny diagnostyczne.

• Unit UT683KIT: Ten model oferuje zaawansowaną identyfikację zwarć, przerw oraz polaryzacji. Dzięki temu mogę nie tylko znaleźć kabel, ale i szybko zdiagnozować typ uszkodzenia. Często zasilany jest akumulatorowo, co zwiększa komfort pracy w terenie.
• Unit UT685B KIT: To już klasa premium. Jest to zaawansowany tester kabli TDR (Time-domain Reflectometer). Co to oznacza w praktyce? Nie tylko wykrywa uszkodzenia, ale potrafi precyzyjnie zmierzyć długość kabla oraz, co najważniejsze, określić dokładną odległość do miejsca uszkodzenia (np. przerwy czy zwarcia). To funkcja nieoceniona przy długich trasach kablowych, gdzie ręczne szukanie usterki byłoby koszmarem. UT685B KIT testuje skrętki, kable koncentryczne, a także obsługuje testowanie PoE (Power over Ethernet), co jest kluczowe w nowoczesnych instalacjach sieciowych.

Te urządzenia to inwestycja, która zwraca się w szybkości i precyzji diagnozy, zwłaszcza w skomplikowanych środowiskach.

Czy warto zainwestować więcej? Analiza zwrotu z inwestycji dla specjalisty

Decyzja o zakupie droższego, zaawansowanego modelu zawsze wiąże się z pytaniem o opłacalność. Z mojego punktu widzenia, dla specjalisty, który regularnie mierzy się z wymagającymi instalacjami i diagnostyką, zwrot z inwestycji jest znaczący. Precyzja i dodatkowe funkcje diagnostyczne, takie jak TDR czy testowanie PoE, przekładają się na:

• Ogromną oszczędność czasu: Zamiast godzin spędzonych na szukaniu usterki, mogę ją zlokalizować w kilka minut.
• Zwiększoną efektywność pracy: Mniej przestojów, szybsze rozwiązywanie problemów, co pozwala na obsługę większej liczby zleceń.
• Wzrost profesjonalizmu: Posiadanie zaawansowanych narzędzi buduje zaufanie klienta i pozwala świadczyć usługi na najwyższym poziomie.
• Mniejsze straty materiałowe: Precyzyjne zlokalizowanie uszkodzenia oznacza, że nie muszę wymieniać całych sekcji kabli, a jedynie naprawić konkretny punkt.

Dla mnie, jako profesjonalisty, te zaawansowane modele to nie tylko narzędzia, ale inwestycja w moją reputację i wydajność. Jeśli Twoja praca wymaga najwyższej precyzji i szybkiej diagnostyki, zdecydowanie warto rozważyć te opcje.

Praktyczny przewodnik: Jak w pełni wykorzystać potencjał Twojego szukacza Unit krok po kroku

Posiadanie szukacza par to jedno, ale umiejętność jego efektywnego wykorzystania to drugie. Chciałbym podzielić się z Wami moimi sprawdzonymi metodami, które pomogą Wam maksymalnie wykorzystać możliwości urządzeń Unit.

Krok 1: Bezpieczne podłączanie nadajnika o czym musisz pamiętać?

Bezpieczeństwo to podstawa, zwłaszcza gdy pracujemy z instalacjami. Zawsze zaczynam od upewnienia się, że obwód elektryczny, do którego zamierzam podłączyć nadajnik, jest odłączony od zasilania. To absolutna konieczność, aby uniknąć uszkodzenia urządzenia lub, co gorsza, porażenia prądem.

• Podłączenie za pomocą krokodylków: Jeśli pracuję z pojedynczym przewodem lub wiązką, gdzie mogę bezpiecznie odizolować jeden koniec, używam krokodylków. Zawsze upewniam się, że połączenie jest stabilne i nie ma ryzyka przypadkowego odłączenia.
• Podłączenie za pomocą złączy RJ11/RJ45: W przypadku kabli sieciowych lub telefonicznych, korzystam z dedykowanych złączy. To najszybsza i najpewniejsza metoda, gwarantująca prawidłowy kontakt.

Pamiętaj, aby zawsze podłączyć nadajnik do końca przewodu, który jest odseparowany od innych urządzeń, aby sygnał nie rozchodził się na niepożądane obwody.

Krok 2: Identyfikacja pojedynczego kabla w gęstej wiązce techniki i wskazówki

Gęste wiązki kabli to koszmar każdego instalatora. Oto jak radzę sobie z nimi za pomocą szukacza Unit:

• Powolne przesuwanie odbiornika: Zamiast szybko machać sondą, przesuwam ją powoli wzdłuż wiązki. To pozwala mi dokładnie zlokalizować moment, w którym sygnał staje się najsilniejszy.
• Interpretacja sygnału: Szukam maksymalnej intensywności sygnału dźwiękowego lub świetlnego. To nie tylko kwestia słyszenia sygnału, ale znalezienia punktu, w którym jest on najbardziej wyraźny i głośny.
• Regulacja czułości: W bardzo gęstych wiązkach często obniżam czułość odbiornika. Dzięki temu ograniczam zasięg detekcji i mogę precyzyjniej wskazać pojedynczy kabel, ignorując sygnały z sąsiednich przewodów.
• Oznaczanie: Po zlokalizowaniu kabla, od razu go oznaczam, aby uniknąć pomyłek.

Te proste techniki znacznie zwiększają moją skuteczność w trudnych warunkach.

Krok 3: Wykrywanie przerw i zwarć w przewodzie interpretacja sygnałów

Szukacz par to także doskonałe narzędzie do wstępnej diagnostyki uszkodzeń:

• Przerwa w kablu: Jeśli nadajnik jest podłączony do jednego końca, a ja nie mogę wykryć sygnału na drugim końcu lub w żadnym punkcie na trasie kabla, to jest to jasny sygnał o przerwie w obwodzie. Przesuwam odbiornik wzdłuż kabla, a nagłe zaniknięcie sygnału wskazuje na miejsce usterki.
• Zwarcie: W przypadku zwarcia sygnał może być słabszy lub całkowicie zanikać za punktem zwarcia. Niektóre zaawansowane modele (jak UT683KIT) potrafią nawet dokładniej zidentyfikować typ uszkodzenia. W przypadku prostszych modeli, brak sygnału tam, gdzie powinien być, często wskazuje na zwarcie lub przerwę.

Pamiętaj, że w przypadku zwarcia, sygnał może być słyszalny tylko do miejsca zwarcia, a dalej już nie.

Krok 4: Testowanie poprawności zarobienia wtyczek RJ45/RJ11 za pomocą modelu UT682

Dla mnie, jako technika sieciowego, funkcja testowania RJ45/RJ11 w modelu Unit UT682 jest nieoceniona.

• Podłączenie: Podłączam jeden koniec kabla sieciowego (z wtyczką RJ45) do nadajnika, a drugi koniec do portu odbiornika.
• Weryfikacja mapy żył: Urządzenie automatycznie przeprowadza test, wyświetlając sekwencję zapalających się diod LED (lub informację na wyświetlaczu, w zależności od modelu), które odpowiadają poszczególnym żyłom w kablu.
• Interpretacja wyników:
  • Prawidłowa sekwencja: Wszystkie diody zaświecają się w odpowiedniej kolejności (np. 1-2-3-4-5-6-7-8 dla RJ45), co oznacza, że kabel jest prawidłowo zarobiony.
  • Brak świecenia diody: Wskazuje na otwarty obwód (przerwę) w danej żyle.
  • Świecenie dwóch diod jednocześnie: Sugeruje zwarcie między tymi żyłami.
  • Zła kolejność: Diody świecą się, ale w nieprawidłowej sekwencji, co oznacza błąd w zarobieniu wtyczki.

Ta funkcja pozwala mi w ciągu kilku sekund zdiagnozować, czy problem z siecią leży po stronie okablowania i gdzie dokładnie występuje błąd.

Najczęstsze błędy i problemy przy pracy ze szukaczem par sprawdź, jak ich unikać

Nawet najlepsze narzędzie może zawieść, jeśli nie jest używane prawidłowo. Przez lata pracy z szukaczami par Unit, natknąłem się na kilka typowych problemów. Oto, jak ich unikać.

Problem z zakłóceniami i słabym sygnałem jak zwiększyć precyzję lokalizacji?

Jednym z najczęstszych wyzwań jest praca w środowisku pełnym zakłóceń, które mogą osłabiać sygnał lub prowadzić do błędnych odczytów. Potencjalne źródła zakłóceń to:

• Inne kable: Zwłaszcza te, które są blisko siebie i przenoszą silne sygnały.
• Linie energetyczne: Przewody pod napięciem mogą generować silne pola elektromagnetyczne.
• Urządzenia elektroniczne: Włączone komputery, zasilacze, transformatory.

Aby zwiększyć precyzję lokalizacji, zawsze stosuję następujące techniki:

• Obniżenie czułości odbiornika: To moja pierwsza linia obrony. Zmniejszenie czułości sprawia, że odbiornik skupia się tylko na najsilniejszym sygnale, ignorując słabsze zakłócenia.
• Powolne i metodyczne przesuwanie odbiornika: Jak już wspomniałem, pośpiech jest złym doradcą. Precyzyjne ruchy pozwalają wychwycić subtelne zmiany w intensywności sygnału.
• Odłączanie innych urządzeń: Jeśli to możliwe i bezpieczne, odłączam zasilanie od innych urządzeń w pobliżu obszaru pracy, aby zminimalizować interferencje.
• Zmiana częstotliwości sygnału: Niektóre zaawansowane modele pozwalają na zmianę częstotliwości nadawanego sygnału, co może pomóc w "przebiciu się" przez zakłócenia.

Pamiętaj, że cierpliwość i metodyczność są kluczowe w walce z zakłóceniami.

Dlaczego nie wolno podłączać szukacza do obwodów pod napięciem?

To jest zasada, której nigdy nie wolno łamać. Podłączanie szukacza par do obwodów będących pod napięciem jest kategorycznie zabronione z kilku bardzo ważnych powodów:

• Ryzyko uszkodzenia urządzenia: Wysokie napięcie może trwale uszkodzić elektronikę nadajnika i odbiornika, czyniąc urządzenie bezużytecznym.
• Zagrożenie dla użytkownika: Najważniejsze istnieje realne ryzyko porażenia prądem, które może prowadzić do poważnych obrażeń, a nawet śmierci.
• Możliwość uszkodzenia instalacji elektrycznej: Nieprawidłowe podłączenie może spowodować zwarcie w instalacji, wywołując uszkodzenia innych urządzeń lub nawet pożar.

Zawsze, powtarzam, zawsze upewnij się, że obwód jest całkowicie odłączony od zasilania przed podłączeniem nadajnika, zwłaszcza gdy używasz krokodylków. Bezpieczeństwo Twoje i instalacji jest priorytetem numer jeden.

Błędna interpretacja sygnałów dźwiękowych na co zwrócić uwagę?

Początkujący użytkownicy często popełniają błąd, zadowalając się samym faktem słyszenia sygnału. Kluczem do precyzyjnej lokalizacji nie jest jednak samo "słyszenie", ale znalezienie miejsca, gdzie sygnał jest najsilniejszy i najbardziej wyraźny.

• Szum tła vs. sygnał: W środowisku pełnym innych kabli, odbiornik może wychwytywać słabe sygnały indukcyjne. Naucz się odróżniać wyraźny, silny sygnał pochodzący od poszukiwanego kabla od ogólnego szumu tła.
• Pik sygnału: Kiedy przesuwam odbiornik, szukam "piku" sygnału momentu, w którym dźwięk jest najgłośniejszy i najbardziej stabilny. To jest miejsce, gdzie kabel się znajduje.
• Praktyka czyni mistrza: Na początku może to być trudne, ale z czasem, dzięki praktyce, Twoje ucho "osłucha się" z urządzeniem i będziesz w stanie intuicyjnie interpretować sygnały. Zacznij od testowania na prostych, pojedynczych kablach, a potem przejdź do bardziej złożonych scenariuszy.

Pamiętaj, precyzja to efekt doświadczenia i uwagi.

Podsumowanie: Dobierz szukacz Unit idealnie do swoich potrzeb i pracuj wydajniej

Mam nadzieję, że ten przewodnik rozwiał wszelkie wątpliwości i pomoże Ci w wyborze idealnego szukacza par przewodów Unit. Jak widać, na rynku dostępne są modele o różnym stopniu zaawansowania, a kluczem do sukcesu jest dopasowanie narzędzia do specyfiki Twojej pracy.

Szybkie zestawienie: UT682 vs UT682D vs modele zaawansowane który dla kogo?

Aby ułatwić podjęcie ostatecznej decyzji, przygotowałem krótkie zestawienie, które podsumowuje różnice między omawianymi modelami:

Model	Kluczowe Cechy	Idealny dla
Unit UT682	Śledzenie przewodów, test RJ45/RJ11 (mapa żył), ciągłość, polaryzacja	Technik sieciowy, instalator, elektryk (wszechstronny)
Unit UT682D	Podstawowe śledzenie przewodów (telefonicznych, zasilających), brak testera RJ45	Użytkownik domowy, majsterkowicz, do prostej lokalizacji kabli
Unit UT683KIT	Zaawansowana identyfikacja uszkodzeń (zwarcia, przerwy), polaryzacja, akumulator	Profesjonalista wymagający precyzyjnej diagnostyki usterek
Unit UT685B KIT	TDR (pomiar długości, odległość do uszkodzenia), test PoE, skrętki, koncentryczne	Wymagający profesjonalista, specjalista ds. sieci, instalator systemów telekomunikacyjnych

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Finalne rekomendacje: Jak świadomy wybór narzędzia przekłada się na jakość i szybkość pracy?

Moje doświadczenie pokazuje, że świadomy wybór narzędzi to fundament efektywnej i profesjonalnej pracy. Szukacz par przewodów Unit, dobrany idealnie do Twoich potrzeb, to inwestycja, która zwraca się wielokrotnie. Niezależnie od tego, czy jesteś technikiem sieciowym, elektrykiem czy zaawansowanym majsterkowiczem, odpowiednio dopasowany model znacząco wpłynie na:

• Jakość wykonywanych instalacji: Mniej błędów, szybsza diagnostyka, trwalsze rozwiązania.
• Szybkość realizacji zadań: Oszczędność czasu to oszczędność pieniędzy i możliwość przyjęcia większej liczby zleceń.
• Efektywność pracy: Mniej frustracji, więcej satysfakcji z dobrze wykonanego zadania.

Zachęcam Cię do inwestowania w narzędzia, które nie tylko ułatwiają codzienną pracę, ale również podnoszą standard świadczonych przez Ciebie usług. W końcu, w naszym fachu, precyzja i niezawodność to podstawa.
