W dzisiejszych czasach, gdy niemal w każdym domu znajduje się więcej niż jeden telewizor, a my chcemy cieszyć się ulubionymi programami DVB-T2 w każdym pomieszczeniu, często stajemy przed dylematem: jak podłączyć wszystkie odbiorniki do jednej anteny? Odpowiedzią jest trójnik antenowy, znany również jako rozgałęźnik lub splitter. Ten artykuł kompleksowo omówi to kluczowe urządzenie, pomagając zrozumieć jego działanie, wybrać odpowiedni typ i prawidłowo zainstalować, zapewniając świadomy wybór przed zakupem.
Trójnik antenowy: Rozwiązanie dla wielu telewizorów z jednej anteny DVB-T2
- Trójnik antenowy rozdziela sygnał z jednej anteny na kilka odbiorników (telewizorów, dekoderów).
- Każdy podział sygnału wiąże się z jego osłabieniem (tłumieniem), mierzonym w decybelach (dB).
- Wyróżniamy trójniki pasywne (bez zasilania), aktywne (ze wzmacniaczem) oraz z przejściem napięcia (DC-pass).
- Trójniki z przejściem napięcia są niezbędne, gdy antena posiada wbudowany wzmacniacz wymagający zasilania.
- Dla DVB-T2 kluczowe jest, aby trójnik pracował w odpowiednim paśmie przenoszenia (np. 5-1000 MHz).
- Prawidłowy montaż i staranne zarobienie kabli koncentrycznych ze złączami F są kluczowe dla jakości sygnału.
Jeden sygnał, wiele telewizorów: Kiedy trójnik antenowy staje się niezbędny?
Z mojego doświadczenia wynika, że to bardzo powszechny scenariusz: mamy jedną, dobrze ustawioną antenę naziemną DVB-T2, która zapewnia doskonały odbiór w salonie, ale co zrobić, gdy chcemy oglądać telewizję również w sypialni, kuchni czy pokoju dziecka? Instalacja osobnej anteny dla każdego telewizora jest zazwyczaj niepraktyczna, kosztowna i często niepotrzebna. Właśnie w takich sytuacjach z pomocą przychodzi trójnik antenowy, inaczej nazywany rozgałęźnikiem lub splitterem.
Jego podstawowe zadanie jest niezwykle proste, ale zarazem genialne: łączy on jeden kabel antenowy, prowadzący od anteny, z kilkoma kablami, które następnie rozchodzą się do poszczególnych odbiorników. Dzięki temu jeden sygnał z anteny może być jednocześnie dostarczany do wielu telewizorów lub dekoderów, umożliwiając niezależne oglądanie różnych programów w różnych miejscach w domu. To rozwiązanie jest fundamentem każdej rozbudowanej instalacji telewizyjnej opartej na jednej antenie.

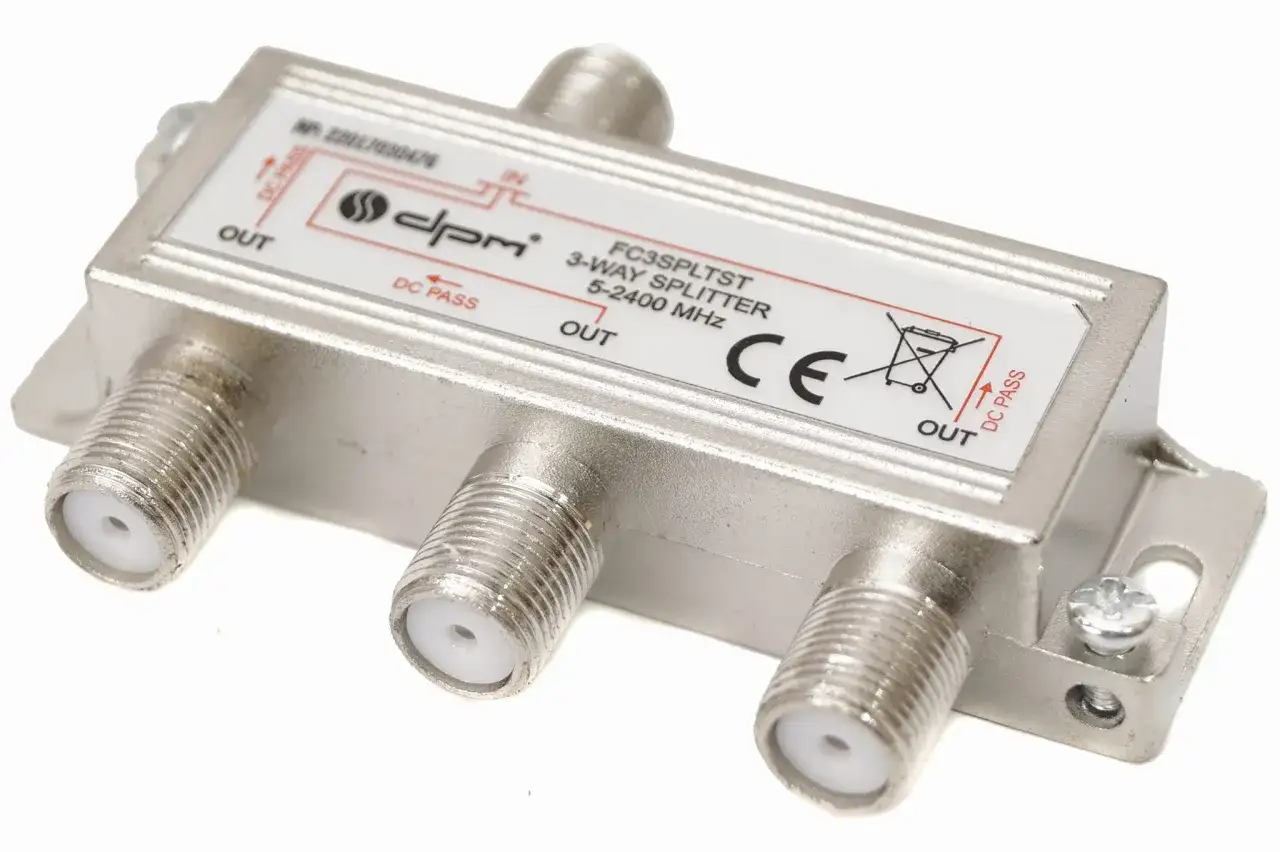

Jak działa trójnik i jaka jest "cena" podziału sygnału? Kluczowa wiedza o tłumieniu
Zrozumienie działania trójnika antenowego jest kluczowe, aby uniknąć frustracji związanej ze słabym odbiorem. Musimy pamiętać, że każdy podział sygnału, niezależnie od tego, jak zaawansowane jest urządzenie, wiąże się z jego osłabieniem. To zjawisko nazywamy tłumieniem i mierzymy je w decybelach (dB). Im większa wartość tłumienia, tym słabszy sygnał dociera do telewizora.
Dlaczego tłumienie jest tak ważne? Ponieważ sygnał telewizyjny ma swoją minimalną siłę, poniżej której odbiornik nie jest w stanie go poprawnie zdekodować. Gdy sygnał jest zbyt słaby, na ekranie pojawia się irytująca "pikseloza" obraz rozpada się na kwadraty, dźwięk zanika, a w skrajnych przypadkach sygnał całkowicie przestaje być odbierany. Z mojego doświadczenia wynika, że to właśnie nadmierne tłumienie jest najczęstszą przyczyną problemów po instalacji rozgałęźnika.
Wartości tłumienia różnią się w zależności od liczby wyjść trójnika. Przykładowo, prosty rozgałęźnik na dwa wyjścia zazwyczaj wprowadza tłumienie rzędu 3,5-4 dB na każdym z wyjść. Jeśli potrzebujemy podłączyć cztery telewizory, rozgałęźnik na cztery wyjścia może generować tłumienie wynoszące już około 8 dB na każdym z nich. To znacząca różnica, która może mieć kluczowe znaczenie dla stabilności odbioru, zwłaszcza jeśli sygnał z anteny nie jest idealnie mocny na wejściu.
Wybór idealnego trójnika do Twojej instalacji DVB-T2: Przewodnik krok po kroku
Wybór odpowiedniego trójnika antenowego to nie tylko kwestia liczby wyjść. Aby zapewnić sobie wysoką jakość odbioru DVB-T2, musimy wziąć pod uwagę kilka kluczowych aspektów. Jako Artur Kozłowski, zawsze podkreślam, że świadomy wybór to podstawa sukcesu.
Trójnik pasywny czy aktywny?
To jedna z pierwszych decyzji, jaką musimy podjąć. Trójniki pasywne to najprostsze i najtańsze rozwiązania. Nie wymagają zasilania i są idealne, gdy sygnał z anteny jest bardzo silny, a kable prowadzące do telewizorów nie są zbyt długie. Ich jedyną wadą jest to, że zawsze wprowadzają pewne tłumienie sygnału. Jeśli jednak sygnał wyjściowy z anteny jest na tyle mocny, że nawet po podziale i tłumieniu nadal spełnia minimalne wymagania odbiorników, trójnik pasywny będzie dobrym i ekonomicznym wyborem.
Z kolei trójniki aktywne, zwane również wzmacniaczami rozgałęźnymi, posiadają wbudowany wzmacniacz sygnału. Wymagają one zasilania (zazwyczaj z zewnętrznego zasilacza lub przez kabel antenowy) i są znacznie droższe. Ich zaletą jest to, że nie tylko dzielą sygnał, ale również go wzmacniają, kompensując straty wynikające z podziału i długości kabli. Są niezastąpione w instalacjach, gdzie sygnał z anteny jest słaby, a także gdy planujemy podłączyć wiele telewizorów lub używamy bardzo długich przewodów koncentrycznych. Pamiętajcie, że wzmacniacz w trójniku aktywnym może również wzmocnić szumy, jeśli sygnał wejściowy jest bardzo słabej jakości.
Antena ze wzmacniaczem?
Jeśli posiadasz antenę aktywną, czyli taką, która ma wbudowany wzmacniacz w puszce antenowej (często spotykane w popularnych antenach siatkowych), to wybór trójnika jest ściśle określony. Musisz zastosować trójnik z przejściem napięcia (DC-pass). Dlaczego? Antena aktywna wymaga zasilania prądem stałym (DC), które zazwyczaj jest dostarczane z zasilacza przez ten sam kabel koncentryczny, którym przesyłany jest sygnał. Standardowy trójnik pasywny zablokowałby przepływ tego napięcia, co uniemożliwiłoby działanie wzmacniacza w antenie, a w konsekwencji odbiór jakiegokolwiek sygnału. Trójnik DC-pass pozwala na przepływ prądu stałego z jednego z wyjść (zazwyczaj oznaczonego) do wejścia, zapewniając zasilanie dla wzmacniacza antenowego.
Ile telewizorów planujesz podłączyć?
Liczba odbiorników to podstawowy parametr, który określa, ile wyjść powinien mieć Twój trójnik. Dostępne są rozgałęźniki na 2, 3, 4, a nawet więcej wyjść. Pamiętaj jednak, że im więcej wyjść, tym większe tłumienie sygnału na każdym z nich. Zawsze staraj się wybrać trójnik z minimalną potrzebną liczbą wyjść. Jeśli planujesz podłączyć tylko dwa telewizory, nie kupuj rozgałęźnika na cztery, bo niepotrzebnie osłabisz sygnał. Jeśli w przyszłości planujesz rozbudowę, lepiej jest zastosować kaskadowo dwa mniejsze rozgałęźniki lub od razu zainwestować w aktywny splitter o większej liczbie wyjść.
Na co jeszcze zwrócić uwagę?
Dla odbioru DVB-T2 (szczególnie w standardzie HEVC) kluczowe jest, aby trójnik pracował w odpowiednim paśmie przenoszenia. Większość współczesnych rozgałęźników jest projektowana do pracy w szerokim zakresie częstotliwości, np. 5-1000 MHz, co gwarantuje kompatybilność z sygnałem DVB-T2. Zawsze sprawdź tę informację w specyfikacji urządzenia. Ponadto, nie lekceważ jakości wykonania. Solidna, metalowa obudowa (zamiast plastikowej) zapewnia lepsze ekranowanie przed zakłóceniami zewnętrznymi, a dobrze wykonane złącza typu F minimalizują straty sygnału i zapewniają trwałość połączeń. Tanie, niskiej jakości splittery często wprowadzają dodatkowe szumy i zniekształcenia.
Montaż trójnika antenowego jak profesjonalista: Instrukcja w 4 prostych krokach
Prawidłowy montaż trójnika antenowego jest równie ważny, jak jego wybór. Nawet najlepszy splitter nie spełni swojej funkcji, jeśli zostanie źle zainstalowany. Oto moja instrukcja, jak to zrobić krok po kroku:
-
Krok 1: Przygotowanie narzędzi i materiałów. Zanim zaczniesz, upewnij się, że masz wszystko pod ręką. Będziesz potrzebować: wybranego trójnika antenowego, odpowiedniej długości kabli koncentrycznych (najlepiej wysokiej jakości, np. RG-6), złączy typu F (wystarczającą liczbę do wszystkich połączeń), nożyka do kabli lub specjalnych szczypiec do zarabiania złączy, a także ewentualnie klucza do złączy F. Pamiętaj, że dobre narzędzia to połowa sukcesu!
-
Krok 2: Prawidłowe przygotowanie kabla koncentrycznego. To jest absolutnie kluczowy etap! Niewłaściwie zarobione złącze F jest najczęstszą przyczyną problemów z sygnałem. Ostrożnie zdejmij zewnętrzną izolację kabla na długości około 1-1,5 cm, uważając, aby nie uszkodzić oplotu (ekranu). Następnie odwiń oplot do tyłu, tak aby nie dotykał żyły środkowej. Usuń folię aluminiową (jeśli jest) i izolację dielektryczną wokół żyły środkowej na długości około 0,5 cm. Następnie nakręć złącze F na kabel, tak aby żyła środkowa wystawała na około 1-2 mm poza złącze, a oplot był dobrze dociśnięty do korpusu złącza. Staranność na tym etapie to gwarancja braku zakłóceń.
-
Krok 3: Podłączenie trójnika w odpowiednim miejscu instalacji. Trójnik powinien być podłączony możliwie najbliżej anteny, ale zawsze w suchym i zabezpieczonym przed warunkami atmosferycznymi miejscu. Zazwyczaj jest to strych, piwnica lub specjalna skrzynka instalacyjna. Kabel główny, prowadzący od anteny, podłącz do wejścia trójnika (zazwyczaj oznaczonego jako "IN" lub "INPUT"). Kable prowadzące do poszczególnych telewizorów podłącz do wyjść trójnika (oznaczonych jako "OUT" lub ponumerowanych). Wszystkie złącza F dokręć mocno, najlepiej kluczem, aby zapewnić stabilne połączenie i minimalne straty.
-
Krok 4: Testowanie sygnału na wszystkich odbiornikach. Po zakończeniu montażu, uruchom każdy telewizor podłączony do instalacji. Wejdź w menu telewizora i sprawdź siłę oraz jakość sygnału dla poszczególnych kanałów. Jeśli obraz jest stabilny, bez pikselozy i zaników, oznacza to, że instalacja została wykonana poprawnie. Jeśli pojawią się problemy, przejdź do sekcji rozwiązywania problemów.
Obraz "kratkuje" lub zanika? Najczęstsze problemy po instalacji trójnika i ich rozwiązania
Nawet przy najlepszych chęciach i starannym montażu, po instalacji trójnika mogą pojawić się problemy z odbiorem. Z mojego doświadczenia wynika, że większość z nich ma proste rozwiązania.
Problem: Słaba jakość obrazu na wszystkich telewizorach
Jeśli po podłączeniu trójnika obraz "kratkuje" lub zanika na wszystkich telewizorach, najprawdopodobniej problem leży u źródła. Oznacza to, że sygnał z anteny jest już zbyt słaby, zanim dotrze do trójnika. Podział sygnału przez rozgałęźnik (nawet pasywny z minimalnym tłumieniem) jeszcze bardziej go osłabił, przekraczając próg odbioru. W takiej sytuacji samo sprawdzenie połączeń trójnika nie wystarczy. Należy sprawdzić ustawienie anteny, jej stan techniczny, a także jakość i długość kabla antenowego prowadzącego od anteny do trójnika. Czasem wystarczy drobna korekta kierunku anteny, aby znacząco poprawić odbiór.
Problem: Jeden telewizor działa idealnie, a na drugim brak sygnału
To klasyczny objaw, który wskazuje na problem w konkretnej gałęzi instalacji. Przyczyn może być kilka: źle zarobione złącze F na kablu prowadzącym do problematycznego telewizora, uszkodzony kabel koncentryczny (np. zagięty, przecięty, z uszkodzoną izolacją), lub rzadziej, problem z samym telewizorem/dekoderem. Warto zacząć od sprawdzenia połączeń przy trójniku i przy telewizorze, upewniając się, że złącza są dobrze dokręcone i prawidłowo zarobione. Można również spróbować zamienić kable miejscami na wyjściach trójnika, aby sprawdzić, czy problem "podąża" za kablem, czy pozostaje przy danym wyjściu trójnika.
Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza
Rozwiązanie: Kiedy i jak zastosować dodatkowy wzmacniacz
Jeśli po sprawdzeniu wszystkich połączeń i upewnieniu się, że antena jest dobrze ustawiona, jakość obrazu nadal jest niezadowalająca (zwłaszcza na wszystkich odbiornikach), to znak, że potrzebne jest wzmocnienie sygnału. Możliwe rozwiązania to:
- Wymiana trójnika pasywnego na aktywny: Jeśli używasz trójnika pasywnego, jego wymiana na model aktywny ze wzmacniaczem może rozwiązać problem. Pamiętaj, że trójnik aktywny wymaga zasilania.
- Dodanie wzmacniacza antenowego: Jeśli sygnał jest słaby już przed trójnikiem, warto rozważyć instalację dodatkowego wzmacniacza antenowego. Wzmacniacz powinien być umieszczony jak najbliżej anteny (np. w puszce antenowej lub tuż za nią), zanim sygnał zostanie rozdzielony przez trójnik. Wzmocnienie sygnału u źródła jest zawsze skuteczniejsze niż wzmacnianie go po podziale.
Podsumowanie: Trójnik to proste narzędzie, ale diabeł tkwi w szczegółach
Jak widać, trójnik antenowy, choć jest urządzeniem o prostej zasadzie działania, wymaga świadomego wyboru i starannej instalacji, aby zapewnić wysoką jakość odbioru telewizji DVB-T2 na wielu urządzeniach. Z mojego doświadczenia wynika, że kluczem do sukcesu jest zrozumienie zjawiska tłumienia sygnału i dopasowanie typu rozgałęźnika (pasywny, aktywny, z DC-pass) do specyfiki naszej instalacji i siły sygnału. Zawsze zachęcam do zwracania uwagi na parametry takie jak pasmo przenoszenia i jakość wykonania urządzenia, a także do precyzyjnego zarabiania złączy. Pamiętajcie, że dobrze zaplanowana i wykonana instalacja to gwarancja wielu godzin niczym niezakłóconej rozrywki telewizyjnej.
