Antena MUX 8 polaryzacja pionowa: Jak odbierać bez problemów?

Odbiór MUX 8 bywa dla wielu użytkowników prawdziwą zagadką. Podczas gdy inne multipleksy DVB-T2 działają bez zarzutu, kanały z ósmego multipleksu potrafią znikać, "kratkować" lub w ogóle się nie pojawiać. Ten problem często wynika ze specyfiki nadawania MUX 8, a dokładniej z jego pasma i polaryzacji. Właśnie dlatego przygotowałem ten kompleksowy poradnik, który pomoże Ci zrozumieć, dlaczego MUX 8 jest inny i jak prawidłowo ustawić antenę, aby cieszyć się pełną ofertą kanałów.

Dlaczego odbiór MUX 8 sprawia problemy? Kluczowe różnice, które musisz znać

Z mojego doświadczenia wynika, że to właśnie brak zrozumienia fundamentalnych różnic w nadawaniu MUX 8 jest główną przyczyną frustracji. W tej sekcji wyjaśnię, dlaczego ten multipleks jest wyjątkiem na tle innych i co musisz o nim wiedzieć, zanim zaczniesz szukać problemu w sprzęcie.

Czym jest MUX 8 i dlaczego nadaje na "innym" paśmie VHF?

MUX 8 to jeden z multipleksów naziemnej telewizji cyfrowej DVB-T2, który oferuje takie kanały jak Nowa TV, Metro, Zoom TV, WP, a także wybrane kanały Telewizji Polskiej. Kluczowa różnica, która odróżnia go od pozostałych multipleksów (MUX 1, 2, 3, 6), to pasmo nadawania. Podczas gdy większość multipleksów korzysta z pasma UHF, MUX 8 jest nadawany w paśmie VHF (Very High Frequency), w zakresie częstotliwości 174-230 MHz, czyli na kanałach 5-12. Ta zmiana pasma jest fundamentalna, ponieważ oznacza, że Twoja antena musi być do niego przystosowana. Standardowe anteny UHF, nawet te nowoczesne, mogą mieć problem z efektywnym odbiorem sygnału VHF, co jest pierwszym krokiem do zrozumienia problemu.

Polaryzacja pionowa (V) kontra pozioma (H) tu leży sekret prawidłowego odbioru

Poza pasmem, niezwykle ważnym aspektem jest polaryzacja sygnału antenowego. Polaryzacja określa orientację fal elektromagnetycznych w przestrzeni. W praktyce oznacza to, w jaki sposób "ułożone" są elementy nadawcze i odbiorcze anteny. W Polsce większość multipleksów DVB-T2 nadaje sygnał w polaryzacji poziomej (H). Oznacza to, że elementy odbiorcze Twojej anteny (tzw. dipol) powinny być ustawione równolegle do ziemi. MUX 8 jest tutaj wyjątkiem większość nadajników w Polsce emituje sygnał w polaryzacji pionowej (V). To właśnie błędne ustawienie polaryzacji jest najczęstszą przyczyną problemów z odbiorem MUX 8, nawet jeśli masz odpowiednią antenę VHF. Warto jednak pamiętać o wyjątkach, np. dla Warszawy i okolic, gdzie MUX 8 nadaje w polaryzacji poziomej. Zawsze należy to sprawdzić!

Jak sprawdzić, w jakiej polaryzacji nadaje Twój najbliższy nadajnik? Praktyczny przewodnik

Zanim zainwestujesz w nowy sprzęt lub zaczniesz obracać antenę, musisz wiedzieć, jakie parametry ma nadajnik w Twojej okolicy. To absolutna podstawa! Z mojego doświadczenia wynika, że najlepszym narzędziem do tego jest strona internetowa lub aplikacja EmiMaps. Wystarczy, że wprowadzisz swoją lokalizację, a system wskaże Ci najbliższe nadajniki, ich moc, kanały, a co najważniejsze polaryzację. Upewnij się, że sprawdzasz parametry dla MUX 8 (zazwyczaj oznaczony jako MUX-8 lub MUX 8). To pierwszy i najważniejszy krok, który pozwoli Ci uniknąć błędów i dobrać odpowiedni sprzęt.

Jaka antena jest niezbędna do odbioru MUX 8 w polaryzacji pionowej?

Skoro już wiesz, dlaczego MUX 8 jest wyjątkowy, czas przejść do wyboru odpowiedniej anteny. To kluczowy element, który zadecyduje o jakości Twojego odbioru.

Dedykowana antena VHF czy uniwersalna typu Combo? Porównanie rozwiązań

Na rynku dostępne są dwa główne typy anten, które pozwolą Ci odbierać MUX 8:

• Dedykowana antena VHF: Jest to antena przeznaczona wyłącznie do odbioru pasma VHF. Jeśli posiadasz już dobrą antenę UHF do odbioru pozostałych multipleksów, możesz dokupić osobną antenę VHF. W takim przypadku konieczne będzie połączenie sygnałów z obu anten za pomocą zwrotnicy antenowej. Zaletą tego rozwiązania jest często wyższy zysk energetyczny dla pasma VHF, wadą konieczność montażu dwóch anten i użycia dodatkowego elementu w instalacji.

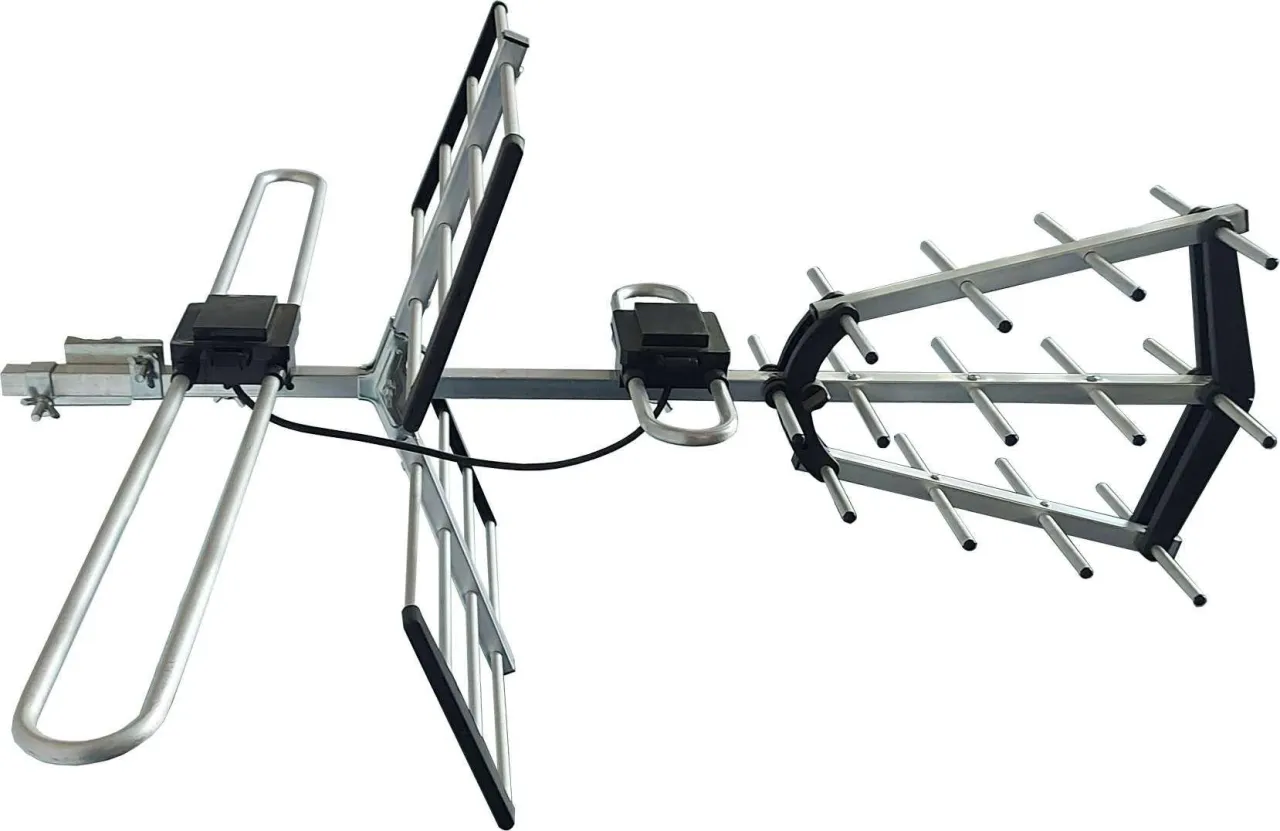

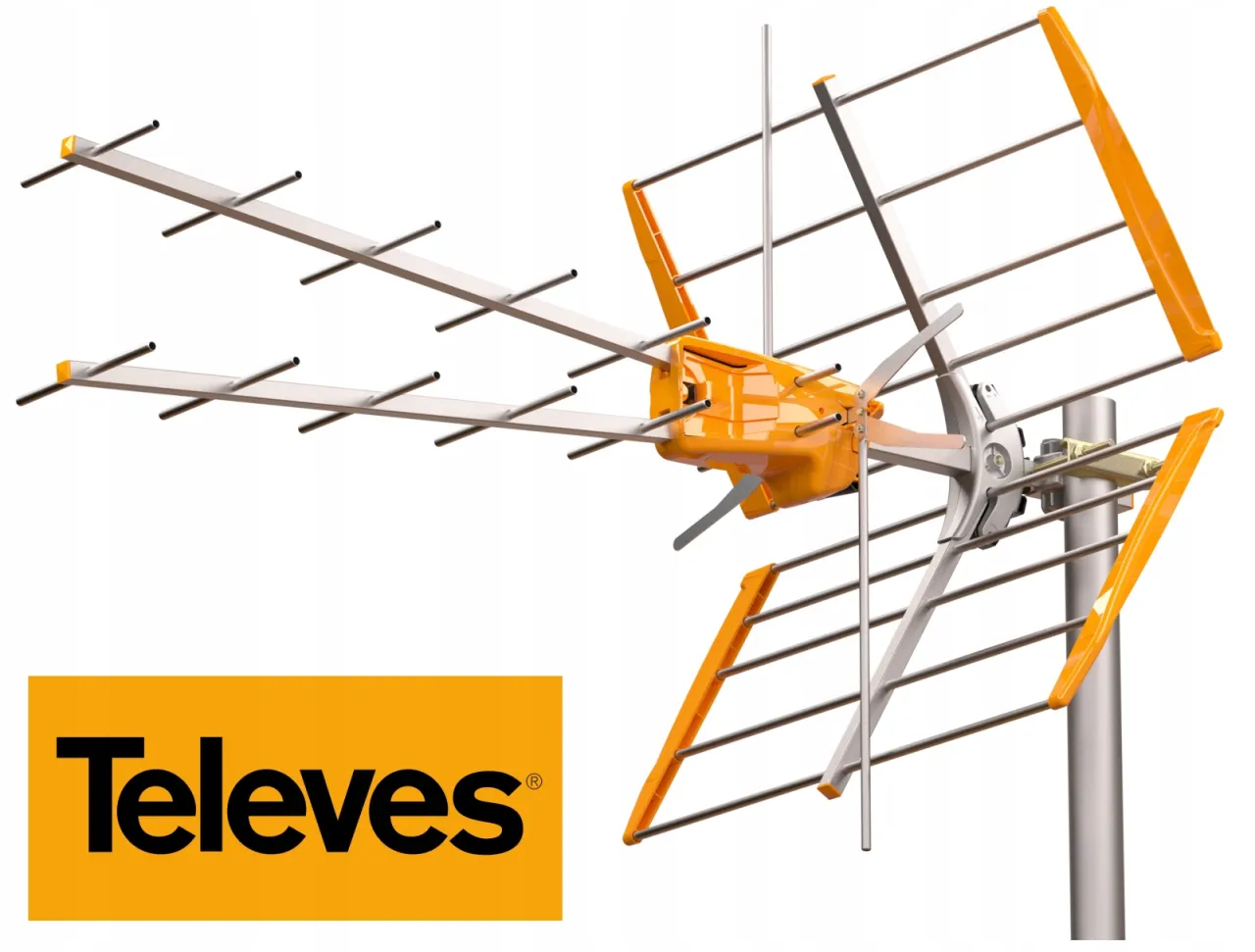

• Antena typu Combo (UHF+VHF): To jedno, zintegrowane rozwiązanie, które ma sekcje odbiorcze zarówno dla pasma UHF, jak i VHF. Jest to często wygodniejsza opcja, ponieważ wymaga montażu tylko jednej anteny. Przy wyborze anteny Combo zwróć jednak szczególną uwagę na to, czy jej sekcja VHF jest regulowana pod kątem polaryzacji. Niektóre modele pozwalają na fizyczne obrócenie elementów VHF, co jest kluczowe dla odbioru MUX 8 w polaryzacji pionowej. Inne mogą mieć stałą polaryzację, co może być problemem, jeśli potrzebujesz polaryzacji pionowej.

Osobiście preferuję anteny Combo z regulowaną sekcją VHF, ponieważ upraszczają instalację.

Czy Twoja stara antena siatkowa ma szansę zadziałać? Prawdy i mity

To pytanie słyszę bardzo często. Niestety, w większości przypadków stare anteny siatkowe nie są odpowiednie do odbioru MUX 8. Dlaczego? Przede wszystkim dlatego, że były projektowane głównie z myślą o paśmie UHF, a ich sekcja VHF jest zazwyczaj bardzo słaba lub wręcz nieprzystosowana do odbioru sygnału cyfrowego w tym paśmie. Co więcej, ich konstrukcja rzadko pozwala na łatwe ustawienie polaryzacji pionowej. Chociaż niektóre starsze anteny szerokopasmowe mogą teoretycznie odbierać oba pasma, ich skuteczność dla MUX 8 jest zazwyczaj niska i zmienna. Jeśli masz problemy z odbiorem MUX 8, a używasz starej anteny siatkowej, najprawdopodobniej to ona jest winowajcą i jej wymiana będzie konieczna.

Na co zwrócić uwagę przy zakupie? Parametry, które gwarantują sukces

Aby mieć pewność, że nowa antena spełni swoje zadanie, zwróć uwagę na następujące parametry:

• Kompatybilność z pasmem VHF (kanały 5-12): To absolutna podstawa. Upewnij się, że w specyfikacji anteny wyraźnie zaznaczono obsługę tego pasma.
• Zysk energetyczny dla pasma VHF: Im wyższy zysk (wyrażony w dBi), tym lepiej antena "zbiera" sygnał. Jest to szczególnie ważne, jeśli mieszkasz daleko od nadajnika.
• Możliwość fizycznego ustawienia polaryzacji pionowej: To kluczowy element dla MUX 8. W antenach Combo sprawdź, czy sekcja VHF (lub cała antena) może być obrócona o 90 stopni. W antenach dedykowanych VHF jest to zazwyczaj standard.
• Jakość wykonania i odporność na warunki atmosferyczne: Antena będzie narażona na deszcz, wiatr, śnieg i słońce. Solidna konstrukcja z aluminium lub innych trwałych materiałów zapewni jej długie i bezproblemowe działanie.

Montaż anteny dla MUX 8 krok po kroku: od teorii do praktyki

Mając już odpowiednią antenę, czas na jej montaż. Pamiętaj, że nawet najlepszy sprzęt nie zadziała, jeśli nie zostanie prawidłowo zainstalowany i ustawiony. Skupmy się na kluczowym aspekcie polaryzacji pionowej.

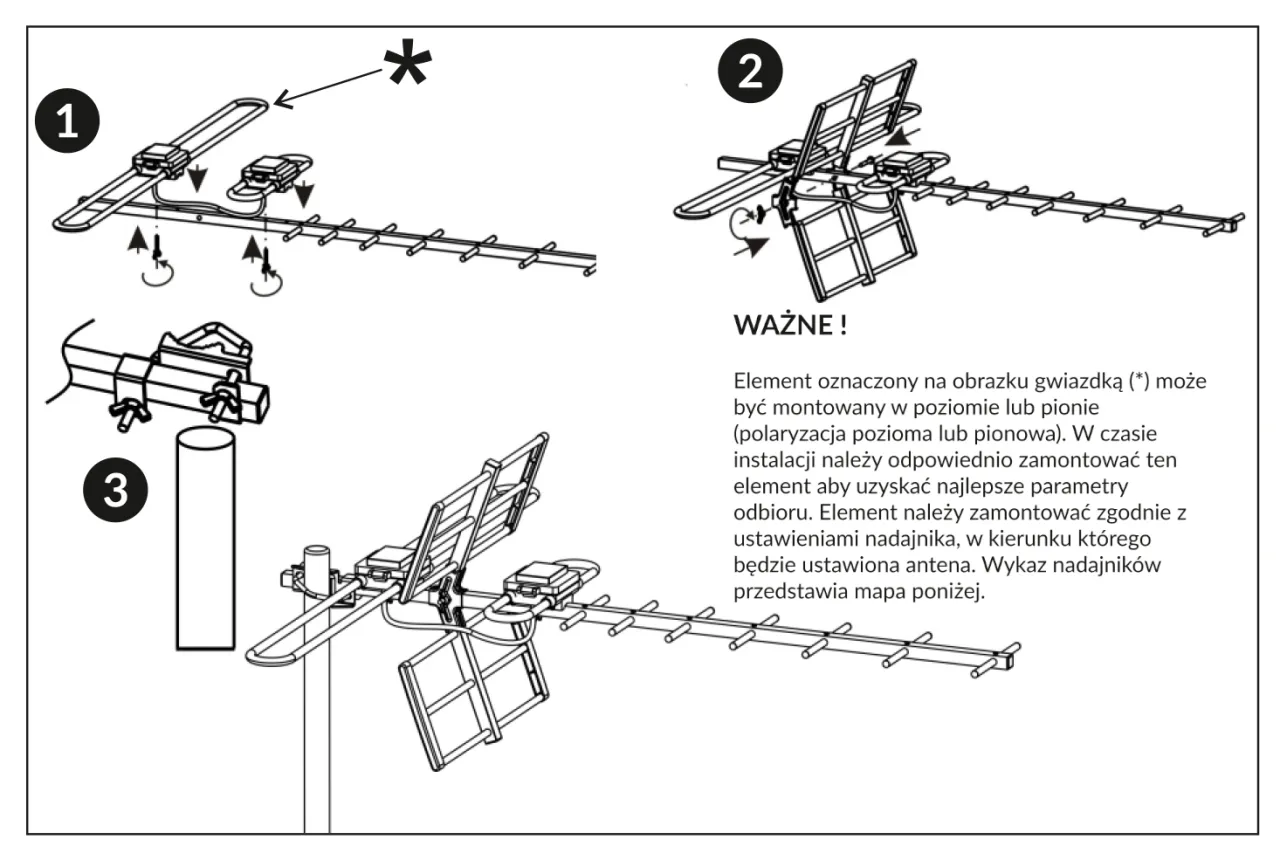

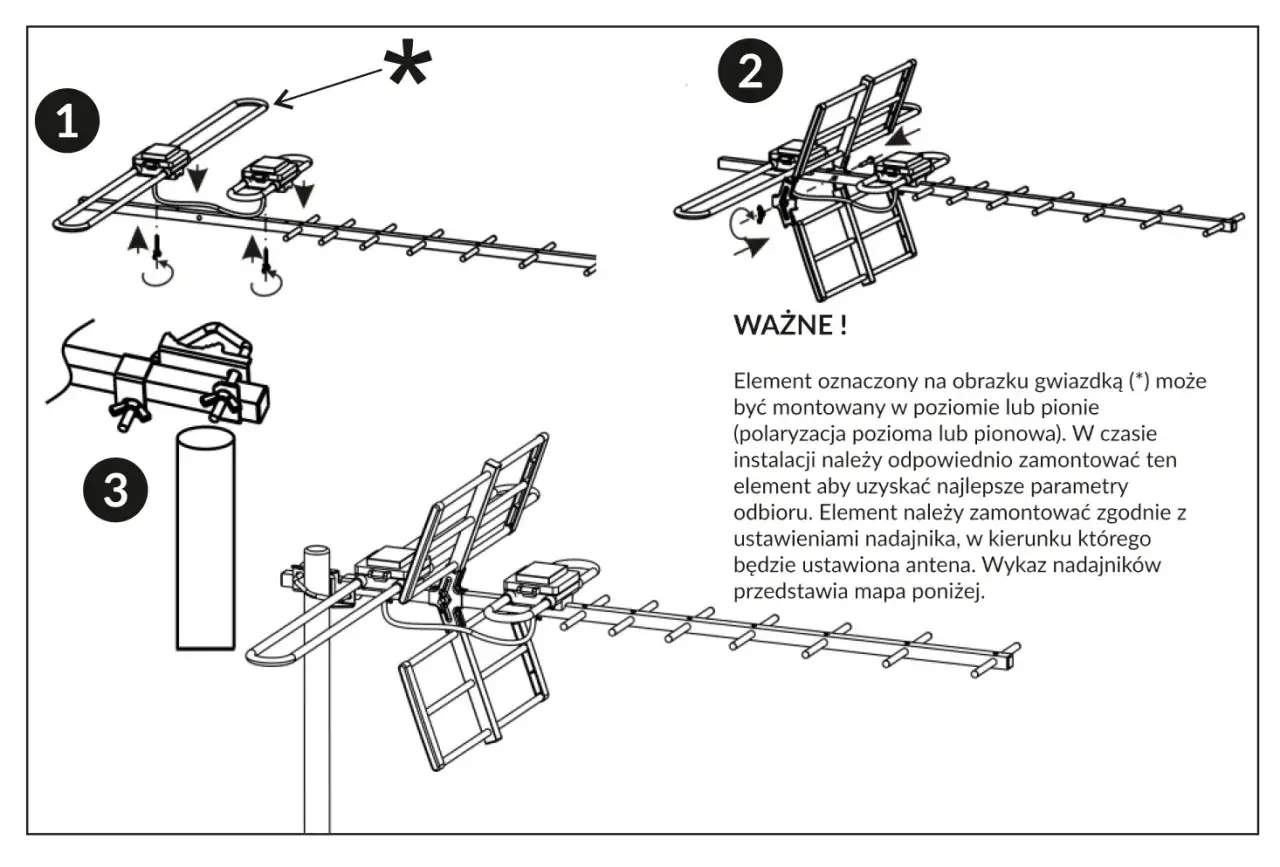

Jak fizycznie ustawić antenę w polaryzacji pionowej? Prosta instrukcja obrazkowa

Ustawienie anteny w polaryzacji pionowej oznacza, że jej elementy odbiorcze (dipole) muszą być ustawione prostopadle do ziemi. Wyobraź sobie literę "I" tak powinny być ustawione dipole. W przypadku polaryzacji poziomej byłyby to "" (równolegle do ziemi).

• Dla anten dedykowanych VHF: Zazwyczaj ich konstrukcja jest już przystosowana do łatwej zmiany polaryzacji. Wystarczy obrócić antenę na maszcie o 90 stopni. Upewnij się, że elementy anteny, które "zbierają" sygnał, są pionowo.

• Dla anten typu Combo: Tutaj sprawa może być nieco bardziej złożona. Niektóre anteny Combo mają możliwość obrócenia tylko sekcji VHF. W instrukcji znajdziesz informację, jak to zrobić. Jeśli cała antena musi być obrócona, to po prostu obróć ją na maszcie tak, aby jej elementy były pionowo. Pamiętaj, że w takim przypadku sekcja UHF również będzie w polaryzacji pionowej, co może wpłynąć na odbiór innych multipleksów, jeśli nadają w polaryzacji poziomej. Dlatego tak ważne jest sprawdzenie polaryzacji dla wszystkich multipleksów w Twojej lokalizacji za pomocą EmiMaps.

Zawsze upewnij się, że antena jest stabilnie zamocowana, aby wiatr nie zmieniał jej pozycji.

Dwie anteny (UHF + VHF) w jednej instalacji jak je połączyć za pomocą zwrotnicy?

Jeśli zdecydowałeś się na dwie osobne anteny (jedną UHF i jedną VHF), musisz połączyć ich sygnały w jeden kabel, który poprowadzi do telewizora. Do tego celu służy zwrotnica antenowa. Proces jest prosty:

1. Podłącz kabel antenowy z anteny UHF do wejścia "UHF" w zwrotnicy.
2. Podłącz kabel antenowy z anteny VHF do wejścia "VHF" w zwrotnicy.
3. Z wyjścia "OUT" zwrotnicy poprowadź jeden kabel do telewizora (lub wzmacniacza/rozgałęźnika, jeśli masz taką instalację).

Zwrotnica sumuje sygnały z obu anten, jednocześnie filtrując je tak, aby nie zakłócały się wzajemnie. To bardzo ważne, aby użyć odpowiedniej zwrotnicy, przeznaczonej do łączenia sygnałów UHF i VHF.

Precyzyjne kierowanie anteny na nadajnik jak to zrobić bez specjalistycznego sprzętu?

Nie każdy ma pod ręką profesjonalny miernik sygnału, ale to nie znaczy, że nie da się precyzyjnie ustawić anteny. Oto moja sprawdzona metoda:

• Krok 1: Określ kierunek. Ponownie skorzystaj z EmiMaps, aby dokładnie sprawdzić kierunek (azymut) do najbliższego nadajnika MUX 8. Możesz użyć kompasu w telefonie, aby zorientować się w terenie.
• Krok 2: Ustawienie wstępne. Skieruj antenę w przybliżonym kierunku nadajnika.
• Krok 3: Monitorowanie sygnału. Podłącz antenę do telewizora i przejdź do menu ustawień sygnału (zazwyczaj w sekcji "Ustawienia" -> "Kanały" -> "Ręczne strojenie" lub "Informacje o sygnale"). Telewizor powinien wyświetlać wskaźniki siły i jakości sygnału.
• Krok 4: Drobne korekty. Powoli obracaj antenę o niewielkie kąty (np. 5-10 stopni) w lewo i w prawo od wstępnie ustawionego kierunku. Po każdym obrocie poczekaj kilka sekund i obserwuj wskaźniki na telewizorze. Celuj w jak najwyższą jakość sygnału, nie tylko siłę. Czasami siła sygnału może być wysoka, ale jakość niska, co objawi się "kratkowaniem".
• Krok 5: Stabilizacja. Gdy znajdziesz optymalne położenie, solidnie zamocuj antenę.
• Krok 6: Otoczenie. Pamiętaj, że przeszkody takie jak drzewa, wysokie budynki czy nawet inne metalowe elementy na dachu mogą zakłócać sygnał. Staraj się umieścić antenę w miejscu, gdzie ma jak najmniejsze przeszkody w "widoczności" nadajnika.

Rozwiązywanie najczęstszych problemów z odbiorem MUX 8

Nawet po prawidłowej instalacji mogą pojawić się problemy. Nie martw się, większość z nich da się rozwiązać. Oto najczęstsze przyczyny i sposoby ich eliminacji.

Sygnał "kratkuje" lub zanika? Poznaj 5 głównych przyczyn

Jeśli obraz "kratkuje" (pikselizuje się) lub sygnał całkowicie zanika, najczęściej winne są następujące czynniki:

1. Niewłaściwy typ anteny: Najczęstszy problem. Antena przeznaczona tylko do pasma UHF (np. wiele starych anten siatkowych) po prostu nie odbierze MUX 8 nadawanego w VHF. Wymiana na antenę Combo lub dedykowaną VHF jest konieczna.
2. Błędne ustawienie polaryzacji: Nawet jeśli masz antenę VHF, ale jest ona ustawiona poziomo, podczas gdy nadajnik emituje sygnał pionowo, odbiór będzie niemożliwy lub bardzo słaby. Sprawdź EmiMaps i fizycznie obróć antenę.
3. Wzmacniacz w antenie siatkowej tłumiący pasmo VHF lub nieodpowiedni wzmacniacz szerokopasmowy: Wiele starych wzmacniaczy antenowych (szczególnie tych wbudowanych w anteny siatkowe) jest zoptymalizowanych pod kątem UHF i może wręcz tłumić sygnał VHF. Jeśli używasz wzmacniacza, upewnij się, że obsługuje on pasmo VHF i ma odpowiednie parametry. Czasami usunięcie wzmacniacza lub zastąpienie go symetryzatorem może poprawić sytuację.
4. Zbyt duża odległość od nadajnika o małej mocy: Jeśli mieszkasz daleko od nadajnika, a ten nadaje z mniejszą mocą, potrzebujesz anteny o wyższym zysku energetycznym dla pasma VHF lub dedykowanego wzmacniacza VHF.
5. Błędne skierowanie anteny na nadajnik: Nawet minimalne odchylenie od optymalnego kierunku może znacząco obniżyć jakość sygnału, zwłaszcza w trudnych warunkach odbioru. Precyzyjne ustawienie jest kluczowe.

Wzmacniacz czy symetryzator? Kiedy i jakie akcesoria są naprawdę potrzebne

Wiele osób myli te dwa urządzenia, a ich niewłaściwe zastosowanie może pogorszyć, a nie poprawić odbiór.

• Symetryzator: Jest to pasywny element, który dopasowuje impedancję anteny (zazwyczaj 300 Ohm) do impedancji kabla koncentrycznego (75 Ohm). Jest on niezbędny w każdej instalacji antenowej, jeśli antena nie ma go wbudowanego. Symetryzator nie wzmacnia sygnału, a jedynie zapewnia jego prawidłowe przesłanie do kabla, minimalizując straty i zakłócenia. W wielu nowoczesnych antenach jest już zintegrowany.

• Wzmacniacz: Jak sama nazwa wskazuje, wzmacniacz zwiększa siłę sygnału. Jest potrzebny tylko wtedy, gdy sygnał jest zbyt słaby (np. z powodu dużej odległości od nadajnika, długiego kabla, rozgałęźników). Pamiętaj, że wzmacniacz wzmacnia zarówno sygnał, jak i szumy, dlatego jego użycie powinno być przemyślane. W przypadku MUX 8, wzmacniacz musi być dedykowany do pasma VHF lub być szerokopasmowym wzmacniaczem o płaskiej charakterystyce, który nie tłumi pasma VHF. Użycie niewłaściwego wzmacniacza może pogorszyć odbiór MUX 8, nawet jeśli poprawi inne multipleksy.

Moja rada: zawsze najpierw spróbuj zoptymalizować odbiór bez wzmacniacza. Jeśli sygnał jest nadal za słaby, dopiero wtedy rozważ jego zastosowanie.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Moja antena Combo nie odbiera MUX 8 jak sprawdzić, czy sekcja VHF jest prawidłowo ustawiona?

Jeśli masz antenę typu Combo i MUX 8 nadal sprawia problemy, wykonaj następujące kroki diagnostyczne:

• Sprawdź instrukcję anteny: Poszukaj informacji, czy sekcja VHF jest regulowana pod kątem polaryzacji. Niektóre anteny Combo mają możliwość obrócenia tylko części VHF.
• Fizyczna weryfikacja: Jeśli instrukcja potwierdza regulację, upewnij się, że elementy sekcji VHF są fizycznie obrócone do polaryzacji pionowej (jeśli taka jest wymagana w Twojej lokalizacji). Powinny być prostopadle do ziemi.
• Cała antena obrócona? Jeśli sekcja VHF jest zintegrowana i nierozłączna, upewnij się, że cała antena jest prawidłowo obrócona na maszcie, tak aby jej elementy były pionowo. Pamiętaj o konsekwencjach dla innych multipleksów.
• Sprawdź połączenia kablowe: Luźne lub skorodowane złącza kablowe mogą znacząco osłabiać sygnał. Sprawdź, czy kabel jest prawidłowo podłączony do anteny i do telewizora/zwrotnicy.
• Stan kabla antenowego: Uszkodzony (np. przecięty, zgnieciony, z uszkodzoną izolacją) kabel może być przyczyną problemów. Warto sprawdzić jego ciągłość i stan.

Podsumowanie: Twoja checklista do bezbłędnego odbioru MUX 8

Aby ułatwić Ci cały proces i zapewnić bezbłędny odbiór MUX 8, przygotowałem krótką checklistę. Przejdź przez nią krok po kroku, a problemy znikną!

1. Sprawdź polaryzację i kierunek nadajnika dla swojej lokalizacji (EmiMaps to Twój najlepszy przyjaciel).
2. Wybierz odpowiednią antenę: dedykowaną VHF lub Combo z regulowaną sekcją VHF.
3. Fizycznie ustaw antenę (lub jej element VHF) w polaryzacji pionowej.
4. Precyzyjnie skieruj antenę na nadajnik, obserwując wskaźniki jakości sygnału na telewizorze.
5. W razie potrzeby użyj zwrotnicy (dla dwóch anten) lub odpowiedniego wzmacniacza VHF.
6. Sprawdź wszystkie połączenia kablowe pod kątem luzów i uszkodzeń.
