Bezpiecznik termiczny 10A: Jak naprawić AGD i uniknąć błędów?

Witaj! Wiem, jak frustrujące potrafi być, gdy ulubione urządzenie AGD, na którym polegasz każdego dnia, nagle odmawia posłuszeństwa. Z doświadczenia wiem, że często za takimi nagłymi awariami, zwłaszcza w sprzętach grzewczych, stoi niewielki, ale niezwykle ważny element bezpiecznik termiczny 10A. Ten artykuł ma za zadanie przeprowadzić Cię przez cały proces: od diagnozy problemu, przez identyfikację i testowanie bezpiecznika, aż po wybór odpowiedniego zamiennika i jego bezpieczną wymianę. Moim celem jest pomóc Ci przywrócić sprawność Twojego sprzętu, a przy okazji zaoszczędzić na wizycie serwisanta. Przygotuj się na praktyczny poradnik, który rozwieje wszelkie wątpliwości!

Twoje urządzenie AGD nagle zamilkło? To może być bezpiecznik termiczny 10A

Znam to uczucie, gdy rano chcesz zaparzyć kawę, a ekspres milczy, albo gdy żelazko nie chce się nagrzać. W pierwszej chwili myślimy o najgorszym drogiej naprawie lub konieczności zakupu nowego sprzętu. Jednak często okazuje się, że przyczyną jest awaria małego, niepozornego elementu. W wielu przypadkach, zwłaszcza w urządzeniach grzewczych, winowajcą może być właśnie bezpiecznik termiczny 10A. Jego wymiana jest zaskakująco prosta i tania, a satysfakcja z samodzielnej naprawy bezcenna.

Dlaczego mały element za 2 złote odpowiada za awarię sprzętu wartego setki?

Bezpiecznik termiczny to prawdziwy "cichy bohater" w Twoim sprzęcie AGD. Jego rola jest prosta, ale krytyczna: poświęca się on, aby chronić droższe komponenty urządzenia przed uszkodzeniem lub, co gorsza, przed pożarem. Działa on jednorazowo gdy temperatura w jego otoczeniu przekroczy określoną, bezpieczną wartość, bezpiecznik trwale przerywa obwód elektryczny. To jak strażnik, który woli zginąć, niż dopuścić do większej katastrofy. Dzięki niemu, zamiast spalonej grzałki czy całej płyty sterującej, masz do wymiany element kosztujący zaledwie kilka złotych.

W jakich urządzeniach najczęściej znajdziesz tego "cichego bohatera"?

Bezpieczniki termiczne 10A są wszechobecne w małym sprzęcie AGD, który generuje ciepło. Jeśli masz w domu żelazko, ekspres do kawy, frytkownicę, toster, opiekacz, suszarkę do włosów czy farelkę (grzejnik wentylatorowy) bardzo prawdopodobne, że w każdym z nich znajdziesz taki element. Ich obecność nie ogranicza się jednak tylko do kuchni czy łazienki. Stosuje się je również w transformatorach, silnikach elektrycznych i zasilaczach, wszędzie tam, gdzie istnieje ryzyko przegrzania.

Czym jest i dlaczego się przepala? Klucz do zrozumienia problemu

Zanim przejdziemy do naprawy, warto zrozumieć, czym dokładnie jest bezpiecznik termiczny i dlaczego w ogóle się przepala. Ta wiedza pomoże Ci nie tylko w obecnej naprawie, ale także w przyszłości, pozwalając na lepsze dbanie o sprzęt.

Rola bezpiecznika termicznego: więcej niż tylko ochrona przed zwarciem

Bezpiecznik termiczny 10A to jednorazowy element zabezpieczający, który trwale przerywa obwód elektryczny, gdy temperatura otoczenia przekroczy jego określoną wartość znamionową. W przeciwieństwie do tradycyjnych bezpieczników topikowych, które chronią głównie przed przeciążeniem prądowym lub zwarciem, bezpiecznik termiczny ma za zadanie chronić urządzenie przede wszystkim przed przegrzaniem. Jest to kluczowa różnica. Przegrzanie mogłoby prowadzić do poważnego uszkodzenia podzespołów, a w skrajnych przypadkach nawet do pożaru. Kiedy bezpiecznik termiczny zadziała, oznacza to, że w urządzeniu panowały niebezpieczne temperatury, a on sam spełnił swoją rolę, ratując resztę sprzętu.

Najczęstsze przyczyny zadziałania: od awarii termostatu po zwykłe zużycie

Zadziałanie bezpiecznika termicznego nigdy nie jest przypadkowe. Zawsze jest to sygnał, że w urządzeniu działo się coś niepokojącego z temperaturą. Oto najczęstsze przyczyny, dla których bezpiecznik termiczny może się przepalić:

• Przekroczenie temperatury znamionowej z powodu awarii termostatu: To bardzo częsta przyczyna. Jeśli termostat, który powinien regulować temperaturę (np. w żelazku czy ekspresie), ulegnie uszkodzeniu i nie wyłączy grzałki w odpowiednim momencie, temperatura będzie rosła, aż bezpiecznik termiczny zadziała.
• Zablokowanie wentylacji w urządzeniach: W sprzętach takich jak farelki czy suszarki, zablokowanie otworów wentylacyjnych (np. przez kurz, włosy, tkaniny) może prowadzić do kumulacji ciepła i przegrzania.
• Długotrwała, intensywna praca urządzenia w wysokiej temperaturze otoczenia: Czasami, choć rzadziej, samo środowisko pracy urządzenia może przyczynić się do jego przegrzania.
• Zwykłe zużycie elementu lub jego uszkodzenie mechaniczne: Jak każdy komponent, bezpiecznik termiczny ma swoją żywotność. Może również ulec uszkodzeniu mechanicznemu podczas montażu lub w wyniku wibracji.

Pamiętaj, że bezpiecznik zadziałał, bo coś było nie tak z temperaturą wewnątrz urządzenia. Jego wymiana to dopiero pierwszy krok warto zastanowić się nad pierwotną przyczyną awarii.

Jak w 3 prostych krokach sprawdzić, czy bezpiecznik jest winowajcą?

Skoro już wiemy, czym jest i dlaczego się przepala, przejdźmy do konkretów. Jak sprawdzić, czy to właśnie ten mały element odpowiada za brak działania Twojego sprzętu? Potrzebny będzie multimetr i trochę ostrożności.

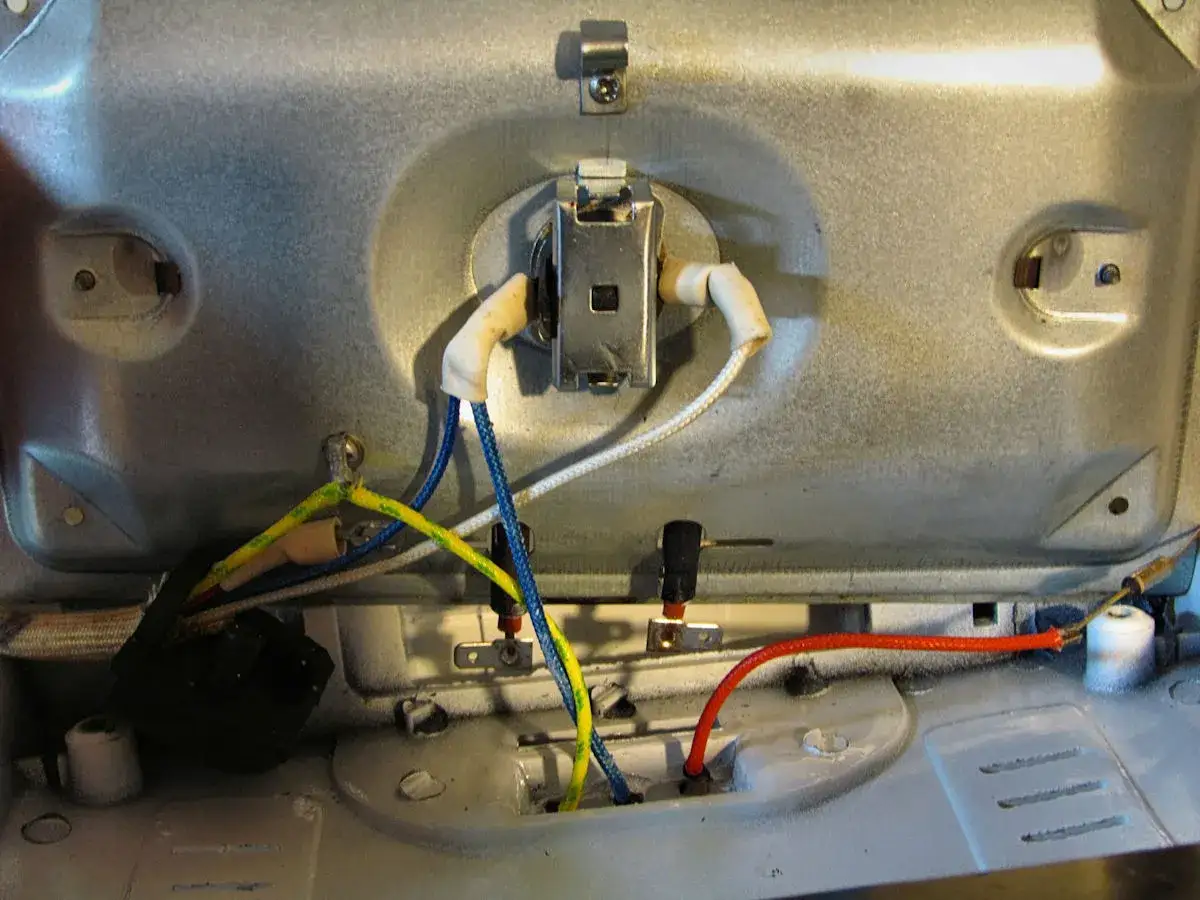

Krok 1: Lokalizacja podejrzanego gdzie szukać bezpiecznika w żelazku, a gdzie w farelce?

Bezpieczniki termiczne są zazwyczaj umieszczane strategicznie jak najbliżej źródła ciepła, które mają chronić. Aby się do nich dostać, konieczny będzie demontaż obudowy urządzenia. W żelazku często znajdziesz go pod płytą grzewczą, w farelce w okolicach grzałki, a w ekspresie do kawy zazwyczaj w pobliżu bojlera. Warto poszukać schematów urządzenia w internecie, jeśli masz problem z lokalizacją. Zawsze pamiętaj o ostrożności podczas demontażu, aby nie uszkodzić innych elementów.

Krok 2: Test multimetrem, czyli chwila prawdy jak ustawić miernik i co oznaczają odczyty?

To jest kluczowy moment diagnostyki. Postępuj zgodnie z poniższymi instrukcjami:

1. Bezpieczeństwo przede wszystkim! Zanim cokolwiek dotkniesz, BEZWZGLĘDNIE odłącz urządzenie od zasilania. Wyjmij wtyczkę z gniazdka. Nawet jeśli wydaje Ci się, że sprzęt jest wyłączony, zawsze istnieje ryzyko porażenia prądem.
2. Ustawienie multimetru: Włącz multimetr i ustaw go na tryb testu ciągłości obwodu. Zazwyczaj jest to symbol diody lub głośnika (brzęczyka). Jeśli Twój miernik nie ma brzęczyka, ustaw go na pomiar rezystancji (Ohm) w najniższym zakresie (np. 200 Ohm).
3. Pomiar: Delikatnie przyłóż jedną sondę multimetru do jednej końcówki bezpiecznika, a drugą sondę do drugiej końcówki. Upewnij się, że sondy mają dobry kontakt z metalowymi częściami bezpiecznika, a nie z izolacją.

Krok 3: Interpretacja wyników kiedy sygnał dźwiękowy oznacza sprawność, a cisza konieczność wymiany?

Teraz czas na interpretację tego, co pokaże multimetr:

• Sprawny bezpiecznik: Jeśli bezpiecznik jest sprawny, multimetr powinien wskazać bliską zeru rezystancję (np. 0-1 Ohm). Jeśli Twój miernik ma funkcję brzęczyka, miernik zapiszczy, sygnalizując ciągłość obwodu. Oznacza to, że prąd może przez niego swobodnie przepływać.
• Przepalony bezpiecznik: Jeśli bezpiecznik jest przepalony, multimetr pokaże przerwę w obwodzie. Na wyświetlaczu zobaczysz "OL" (Over Load) lub "1" (nieskończona rezystancja), a brzęczyk nie wyda żadnego dźwięku. To jest jednoznaczny sygnał, że bezpiecznik zadziałał i wymaga wymiany.

Jeśli bezpiecznik jest sprawny, problem leży gdzie indziej i musisz kontynuować diagnostykę innych podzespołów. Jeśli jednak jest przepalony, gratulacje znalazłeś winowajcę i możesz przejść do kolejnego etapu, czyli wymiany!

Wybór idealnego zamiennika: na co zwrócić uwagę, by nie popełnić błędu?

Wybór odpowiedniego zamiennika jest kluczowy dla bezpieczeństwa i prawidłowego działania urządzenia. Nie można tu iść na kompromisy. Pamiętaj, że bezpiecznik termiczny to element zabezpieczający, a jego niewłaściwy dobór może mieć poważne konsekwencje.

Odczytywanie oznaczeń: co oznaczają cyfry i litery na obudowie starego bezpiecznika?

Na obudowie starego bezpiecznika znajdziesz wszystkie niezbędne informacje. Zazwyczaj są to małe, ale czytelne oznaczenia. Szukaj symboli takich jak:

• T130°C (lub podobna wartość): To temperatura zadziałania, wyrażona w stopniach Celsjusza. Jest to najważniejszy parametr.
• 10A: To prąd znamionowy, czyli maksymalny prąd, jaki może stale płynąć przez bezpiecznik.
• 250V (lub inna wartość): To napięcie znamionowe, czyli maksymalne napięcie, przy którym bezpiecznik może bezpiecznie pracować.

Zawsze staraj się odczytać wszystkie te wartości, aby mieć pewność, że kupujesz identyczny zamiennik.

Temperatura zadziałania najważniejszy parametr, którego pod żadnym pozorem nie można zmieniać

Chcę to podkreślić raz jeszcze: Temperatura zadziałania to najważniejszy parametr przy wymianie. Musisz wybrać bezpiecznik o identycznej temperaturze, jak ten oryginalny. Dlaczego to takie ważne? Stosowanie bezpiecznika o:

• Niższej temperaturze zadziałania: Spowoduje częste, niepotrzebne zadziałania, nawet przy normalnej pracy urządzenia. Będzie to frustrujące i szybko przepalisz kolejny bezpiecznik.
• Wyższej temperaturze zadziałania: Jest znacznie bardziej niebezpieczne. Oznacza to, że urządzenie będzie mogło osiągnąć wyższe temperatury, zanim bezpiecznik zadziała. To z kolei zwiększa ryzyko uszkodzenia innych podzespołów, a co najgorsze ryzyko przegrzania i pożaru.

Popularne wartości temperatur zadziałania to np. 70°C, 96°C, 110°C, 130°C, 157°C, 184°C, 192°C, 216°C. Zawsze szukaj dokładnie tej samej wartości, która była na oryginalnym elemencie.

Prąd 10A i napięcie 250V dlaczego te wartości muszą się zgadzać?

Pozostałe parametry również są istotne:

• Prąd znamionowy (10A): Określa maksymalny prąd, jaki może stale płynąć przez bezpiecznik bez jego uszkodzenia. Musi być zgodny z oryginalnym, aby bezpiecznik nie przepalał się przedwcześnie (jeśli będzie miał zbyt niski prąd) lub nie był niewystarczający do ochrony (jeśli będzie miał zbyt wysoki prąd i nie zadziała, gdy prąd przekroczy bezpieczną wartość dla urządzenia).
• Napięcie znamionowe (250V AC): Pozwala na stosowanie w standardowych urządzeniach zasilanych z sieci. Nowy bezpiecznik musi mieć napięcie równe lub wyższe niż oryginalny. Nigdy nie stosuj bezpiecznika o niższym napięciu znamionowym, ponieważ może to prowadzić do jego uszkodzenia i niebezpieczeństwa.

Wymiana bezpiecznika termicznego krok po kroku zrób to bezpiecznie i skutecznie

Masz już nowy bezpiecznik? Świetnie! Teraz przejdźmy do jego montażu. Pamiętaj, że precyzja i bezpieczeństwo to podstawa.

Przygotowanie do operacji: demontaż obudowy i bezpieczne odłączenie starego elementu

Zanim zaczniesz, upewnij się, że masz wszystko, czego potrzebujesz:

1. Bezpieczeństwo: Powtórzę to do znudzenia odłącz urządzenie od zasilania! To absolutna podstawa.
2. Narzędzia: Przygotuj zestaw śrubokrętów (płaskie, krzyżakowe, torx w zależności od urządzenia), szczypce do cięcia przewodów, ściągacz izolacji, zaciskarkę do tulejek (jeśli masz), a także koszulki termokurczliwe lub dobrą taśmę izolacyjną.
3. Demontaż: Ostrożnie zdemontuj obudowę urządzenia. Zwróć uwagę na wszelkie zatrzaski i śruby, aby nie uszkodzić plastików. Jeśli to możliwe, rób zdjęcia na każdym etapie, co ułatwi ponowny montaż.
4. Lokalizacja i odłączenie: Zlokalizuj stary bezpiecznik. Zazwyczaj jest on połączony z przewodami za pomocą zaciśniętych tulejek. Odetnij przewody tuż przy starym bezpieczniku, pozostawiając jak najwięcej długości przewodów do nowego połączenia.

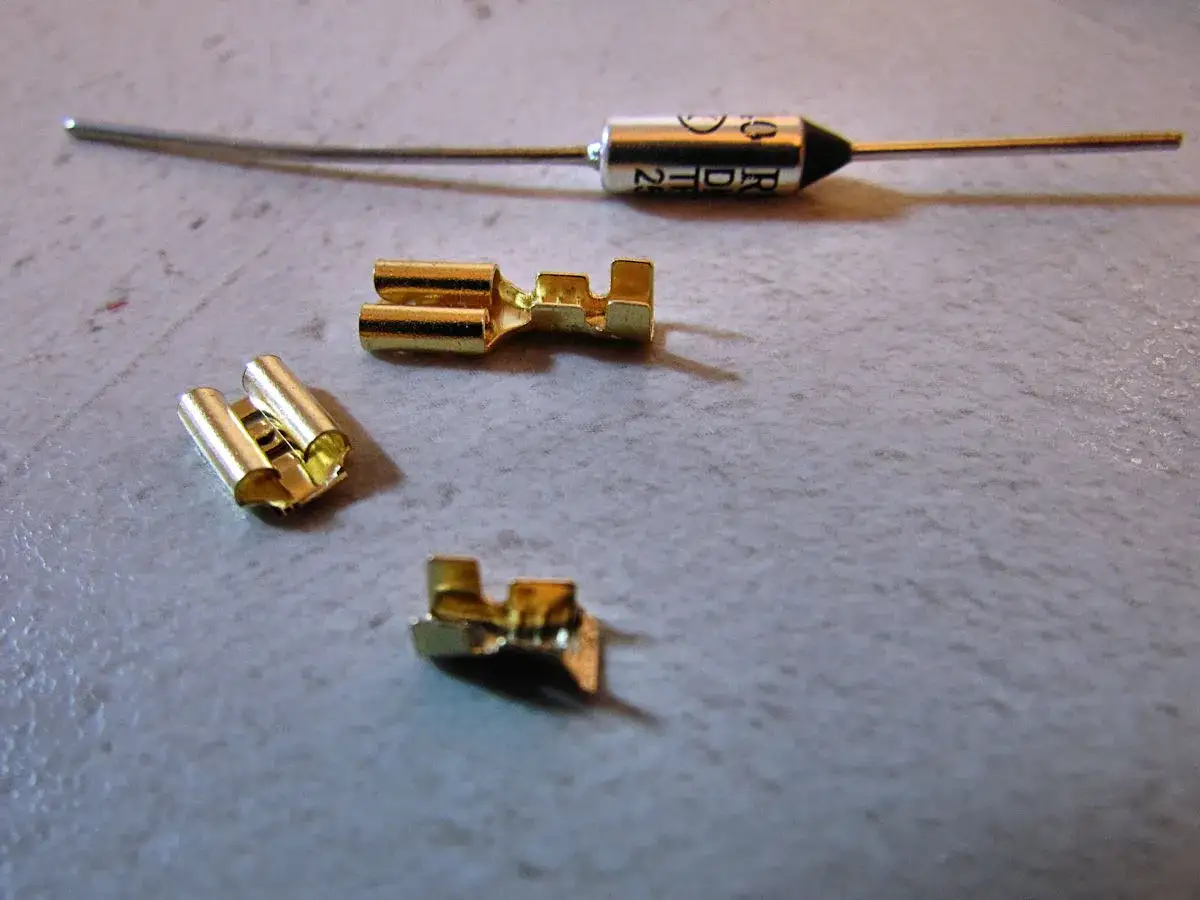

Zamiast lutowania: profesjonalna i jedyna słuszna metoda montażu na tulejki zaciskowe

To jest najważniejsza wskazówka dotycząca wymiany bezpiecznika termicznego. Bezpieczników termicznych z reguły nie powinno się lutować, ponieważ ciepło lutownicy, nawet krótkotrwałe, może natychmiast uszkodzić nowy element, powodując jego zadziałanie jeszcze przed uruchomieniem urządzenia. Po prostu go przepalisz! Prawidłowy montaż polega na zaciśnięciu jego końcówek z przewodami obwodu za pomocą specjalnych tulejek (złączek) montażowych.

Jak to zrobić:

1. Ostrożnie ściągnij około 5-7 mm izolacji z końcówek przewodów, do których będziesz podłączać bezpiecznik.
2. Nałóż na każdy przewód jedną tulejkę zaciskową.
3. Włóż odizolowane końcówki przewodów oraz końcówki nowego bezpiecznika do tulejek.
4. Za pomocą zaciskarki (lub dobrych szczypiec, jeśli nie masz zaciskarki) mocno zaciśnij tulejki, zapewniając solidne i trwałe połączenie elektryczne. Upewnij się, że połączenie jest stabilne i nie ma luzów.

Izolacja i ponowny montaż ostatni etap przed testem sprawności urządzenia

Po zaciśnięciu tulejek, pozostały ostatnie kroki:

1. Izolacja: To bardzo ważne! Wszystkie połączenia muszą być odpowiednio zaizolowane, aby zapobiec zwarciom. Użyj koszulek termokurczliwych (najlepiej) lub dobrej jakości taśmy izolacyjnej. Koszulki termokurczliwe zapewniają lepszą i trwalszą izolację.
2. Ułożenie przewodów: Upewnij się, że przewody i nowy bezpiecznik są ułożone tak, aby nie dotykały ruchomych części, ostrych krawędzi ani nie były narażone na uszkodzenia mechaniczne czy przegrzanie od innych elementów.
3. Montaż obudowy: Ostrożnie złóż obudowę urządzenia, upewniając się, że wszystkie śruby i zatrzaski są na swoim miejscu.
4. Test: Podłącz urządzenie do zasilania i przeprowadź krótki test funkcjonalności. Jeśli wszystko zostało wykonane prawidłowo, sprzęt powinien znów działać!

Najczęstsze błędy przy wymianie, które mogą kosztować Cię nowy sprzęt

Chociaż wymiana bezpiecznika termicznego wydaje się prosta, istnieją pewne pułapki, w które łatwo wpaść. Pamiętaj, że nawet mały błąd może mieć poważne konsekwencje, od ponownej awarii po zagrożenie bezpieczeństwa.

Błąd nr 1: Lutowanie, które "zabija" nowy bezpiecznik jeszcze przed uruchomieniem

Jak już wspomniałem, to najczęstszy i najbardziej kosztowny błąd. Wielu domowych majsterkowiczów, przyzwyczajonych do lutowania innych komponentów elektronicznych, automatycznie sięga po lutownicę. Niestety, ciepło lutownicy, nawet krótkotrwałe, jest wystarczające, aby spowodować zadziałanie nowego bezpiecznika termicznego. Oznacza to, że element, który właśnie kupiłeś i zamontowałeś, jest już uszkodzony i nie będzie działał. Pamiętaj, że bezpiecznik termiczny reaguje na temperaturę, a nie na prąd. Zawsze używaj tulejek zaciskowych!

Błąd nr 2: Montaż bezpiecznika o innej temperaturze zadziałania proszenie się o kłopoty

To drugi poważny błąd, który może prowadzić do frustracji lub, co gorsza, do niebezpiecznych sytuacji. Montaż bezpiecznika o:

• Niższej temperaturze zadziałania: Sprawi, że bezpiecznik będzie się przepalał zbyt często, nawet przy normalnej pracy urządzenia. Będziesz miał wrażenie, że sprzęt jest ciągle zepsuty, a Ty co chwilę wymieniasz bezpiecznik.
• Wyższej temperaturze zadziałania: To jest bardzo niebezpieczne. Taki bezpiecznik nie zadziała w odpowiednim momencie, co oznacza, że urządzenie będzie pracować w zbyt wysokich temperaturach, bez odpowiedniej ochrony. Może to doprowadzić do trwałego uszkodzenia innych, droższych komponentów (np. grzałki, elektroniki), a w skrajnych przypadkach do przegrzania i pożaru. Zawsze dobieraj bezpiecznik o identycznej temperaturze, jak oryginalny!

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Błąd nr 3: Pominięcie przyczyny pierwotnej awarii dlaczego bezpiecznik może przepalić się ponownie?

Pamiętaj, że bezpiecznik termiczny jest jak czujka dymu sygnalizuje problem, ale nie jest jego przyczyną. Jeśli bezpiecznik zadziałał, oznacza to, że w urządzeniu doszło do przegrzania. Jeśli po prostu wymienisz bezpiecznik, nie diagnozując i nie usuwając pierwotnej przyczyny awarii, nowy bezpiecznik również szybko się przepali. Zastanów się, co mogło spowodować przegrzanie: czy termostat działa prawidłowo? Czy wentylatory nie są zablokowane kurzem? Czy otwory wentylacyjne nie są zatkane? Poświęć chwilę na sprawdzenie tych elementów, aby naprawa była trwała i skuteczna.

Twoje urządzenie znów działa! Podsumowanie i satysfakcja z samodzielnej naprawy

Gratuluję! Jeśli dotarłeś do tego momentu i Twoje urządzenie AGD znów działa, to znaczy, że wykonałeś świetną robotę. Satysfakcja z samodzielnej naprawy jest ogromna, a do tego doszły realne oszczędności finansowe. Pamiętaj, że kluczem do sukcesu było przestrzeganie zasad bezpieczeństwa, precyzyjna diagnostyka i prawidłowy dobór części, zwłaszcza temperatury zadziałania bezpiecznika. Mam nadzieję, że ten poradnik pomógł Ci nie tylko naprawić sprzęt, ale także zrozumieć, jak ważne są te małe, ale kluczowe elementy. Dbaj o swój sprzęt, a będzie Ci służył przez długie lata!
