Jaka cyna do lutownicy? Poradnik wyboru dla każdego!

Wybór odpowiedniej cyny do lutownicy to kluczowa decyzja, która wpływa na jakość i trwałość połączeń, a także na komfort pracy. Ten artykuł pomoże Ci zrozumieć różnice między dostępnymi rodzajami spoiw lutowniczych, abyś mógł świadomie wybrać produkt idealnie dopasowany do Twoich potrzeb i uniknąć typowych błędów.

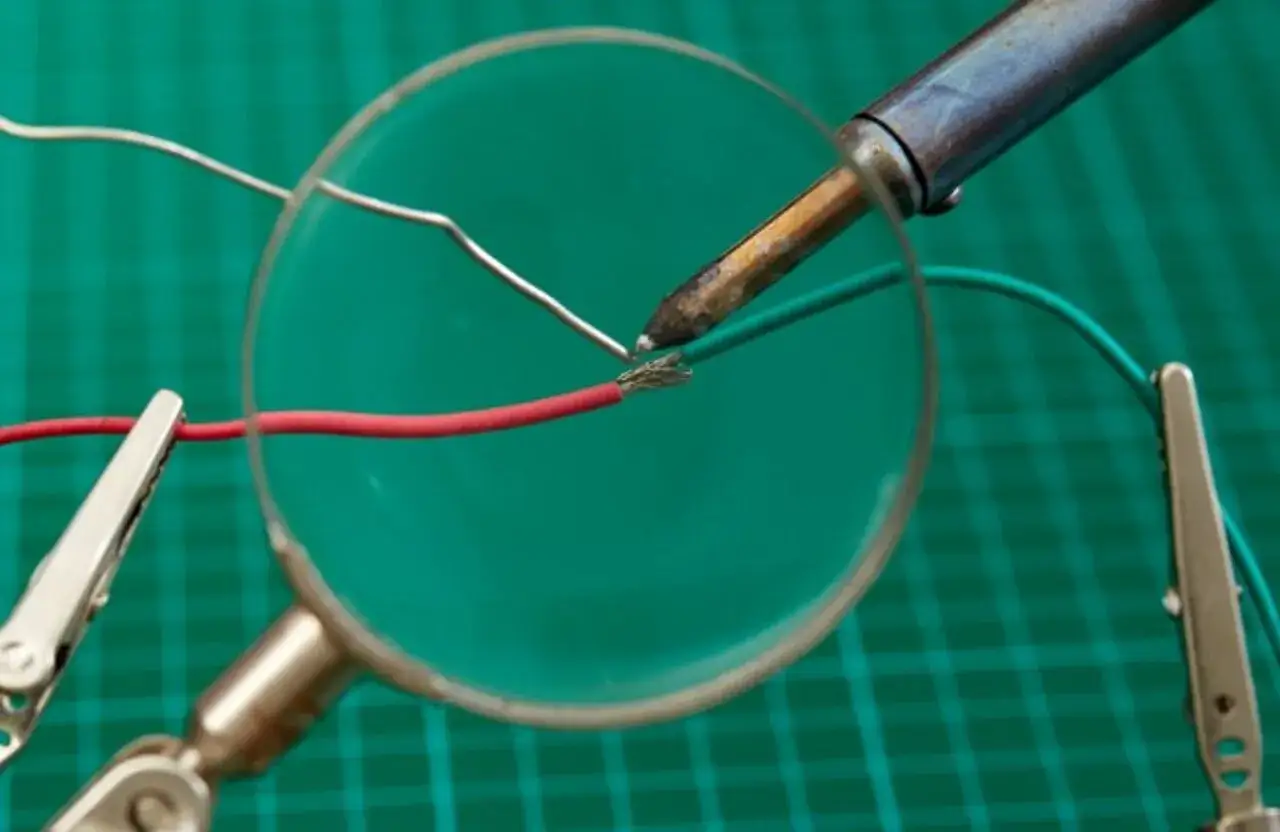

Wybór cyny do lutownicy: Dlaczego to ważniejsze niż myślisz?

Wiele osób, zwłaszcza początkujących, skupia się głównie na wyborze odpowiedniej lutownicy, zapominając, że równie istotny, jeśli nie ważniejszy, jest dobór właściwego spoiwa lutowniczego. To właśnie ono tworzy finalne połączenie, a bez odpowiedniej cyny nawet najlepszy sprzęt nie zapewni dobrych rezultatów.

Czym jest spoiwo lutownicze i dlaczego sama lutownica to nie wszystko?

Spoiwo lutownicze, potocznie nazywane cyną, to materiał, który podczas lutowania topi się, łączy ze sobą lutowane elementy, a następnie zastyga, tworząc trwałe połączenie mechaniczne i elektryczne. Lutownica pełni tu rolę jedynie narzędzia dostarczającego ciepło, niezbędnego do stopienia spoiwa i nagrzania łączonych powierzchni. Pamiętaj, że to cyna jest "materią" połączenia, a jej właściwości bezpośrednio wpływają na jakość, przewodność i trwałość lutu. Zatem, inwestując w dobrą lutownicę, nie zapominaj o równie dobrym spoiwie.

Skutki złego doboru cyny: od zimnych lutów po uszkodzenie elektroniki

Niewłaściwy dobór cyny może prowadzić do szeregu problemów, które frustrują i kosztują. Najczęstszym z nich są zimne luty słabe, kruche połączenia, które nie przewodzą prądu prawidłowo i są podatne na uszkodzenia mechaniczne. Może to skutkować brakiem przewodności elektrycznej, niestabilnym działaniem urządzenia, a nawet jego całkowitym uszkodzeniem. Użycie cyny o niewłaściwej temperaturze topnienia lub bez odpowiedniego topnika może również prowadzić do przegrzewania delikatnych komponentów elektronicznych, permanentnie je uszkadzając. Trudności w samym procesie lutowania, takie jak słabe rozpływanie się cyny czy tworzenie się kulek zamiast gładkich spoin, to kolejne sygnały, że coś jest nie tak z wybranym spoiwem.

Ołowiowa czy bezołowiowa? Pierwsza i najważniejsza decyzja do podjęcia

To podstawowy dylemat, przed którym staje każdy, kto planuje lutować. Wybór między cyną ołowiową a bezołowiową ma konsekwencje nie tylko dla łatwości pracy, ale także dla środowiska i Twojego zdrowia. Przyjrzyjmy się bliżej obu opcjom.

Cyna ołowiowa (Sn-Pb): Klasyka ceniona przez hobbystów za łatwość pracy

Cyna ołowiowa to tradycyjny rodzaj spoiwa, który przez dziesięciolecia był standardem w elektronice. Najpopularniejszy stop to Sn60Pb40 (60% cyny, 40% ołowiu), którego temperatura topnienia wynosi około 183-190°C. Jej główne zalety to niska temperatura topnienia, co ułatwia pracę i zmniejsza ryzyko przegrzania komponentów. Charakteryzuje się również doskonałymi właściwościami zwilżającymi, co sprawia, że cyna łatwo rozpływa się po powierzchniach, tworząc błyszczące, gładkie i łatwe do oceny luty. Dzięki temu jest niezwykle popularna wśród hobbystów i w serwisach naprawczych, gdzie wygoda i szybkość pracy są priorytetem.

Cyna bezołowiowa (Sn-Cu, Sn-Ag-Cu): Ekologiczny standard z wyższymi wymaganiami

Wprowadzona głównie z powodu dyrektywy RoHS (o której za chwilę), cyna bezołowiowa stała się standardem w komercyjnej produkcji elektroniki. Składa się głównie z cyny z domieszkami innych metali, takich jak miedź (Cu), srebro (Ag) czy bizmut (Bi). Popularne stopy to np. Sn99,3Cu0,7 lub Sn96,5Ag3Cu0,5. Charakteryzuje się ona wyższą temperaturą topnienia, zazwyczaj w zakresie 217-227°C, co wymaga użycia lutownicy o większej mocy i precyzyjniejszej kontroli temperatury. Luty bezołowiowe są często matowe i bardziej kruche niż ołowiowe, co sprawia, że praca z nimi jest bardziej wymagająca i wymaga większego doświadczenia. Mimo to, ze względu na aspekty środowiskowe i zdrowotne, jest to kierunek, w którym zmierza cała branża.

Ołów, dyrektywa RoHS i zdrowie co musisz wiedzieć?

Dyrektywa RoHS (Restriction of Hazardous Substances), wprowadzona w Unii Europejskiej w 2006 roku, ma na celu ograniczenie stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym, w tym ołowiu. Ołów jest metalem ciężkim, który jest szkodliwy dla zdrowia ludzkiego i środowiska. Może kumulować się w organizmie, prowadząc do poważnych problemów neurologicznych, rozwojowych i nerkowych. Dlatego też, jeśli używasz cyny ołowiowej, absolutnie kluczowe jest zapewnienie odpowiedniej wentylacji (np. odciągu oparów) oraz dokładne mycie rąk po zakończeniu pracy. Unikaj dotykania twarzy i jedzenia podczas lutowania. Świadomość tych zagrożeń i przestrzeganie zasad bezpieczeństwa to podstawa.

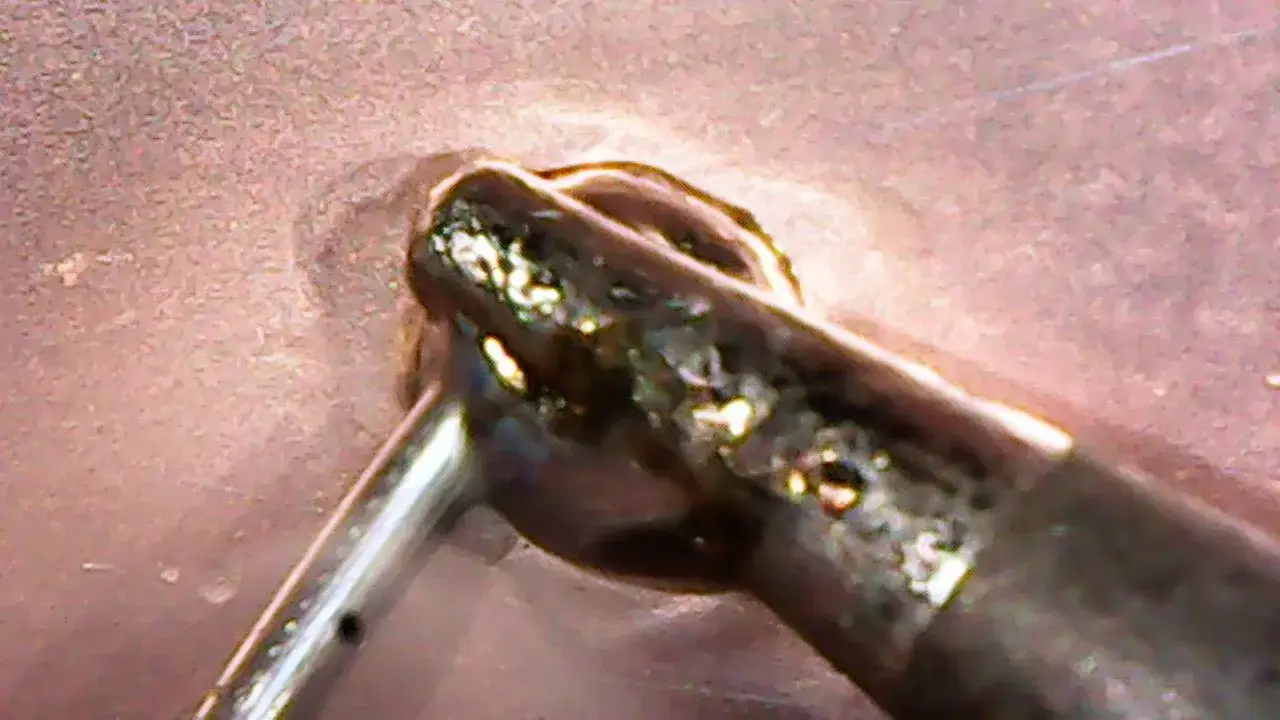

Praktyczne porównanie: Jak wyglądają i zachowują się luty ołowiowe vs bezołowiowe?

W praktyce różnice między cyną ołowiową a bezołowiową są dość wyraźne. Luty wykonane cyną ołowiową są zazwyczaj błyszczące, gładkie i estetyczne, co ułatwia wizualną inspekcję i ocenę jakości połączenia. Są też bardziej elastyczne i mniej podatne na pękanie. Co więcej, cyna ołowiowa ma tendencję do lepszego rozpływania się i "zwilżania" powierzchni, co ułatwia tworzenie solidnych połączeń. Wymaga też niższej temperatury pracy lutownicy (zwykle 320-350°C).

Z kolei luty bezołowiowe są często matowe, szorstkie i mogą wyglądać na "zimne", nawet jeśli są wykonane poprawnie. To często wprowadza w błąd początkujących. Są też bardziej kruche i wymagają wyższej temperatury pracy lutownicy (często 350-400°C, a nawet więcej), co zwiększa ryzyko uszkodzenia delikatnych komponentów. Praca z cyną bezołowiową wymaga większej precyzji, szybszej techniki i często dodatkowego topnika, aby uzyskać równie dobre rezultaty jak z cyną ołowiową. Mimo tych wyzwań, ze względu na aspekty ekologiczne, jest to przyszłość lutowania.

Tajemniczy składnik sukcesu: Rola topnika w procesie lutowania

Topnik to często niedoceniany, a wręcz pomijany element, zwłaszcza przez początkujących. Tymczasem to właśnie on jest jednym z kluczowych składników udanego lutowania, bez którego nawet najlepsza cyna i lutownica nie zdadzą egzaminu.

Czym jest topnik i dlaczego bez niego lutowanie się nie uda?

Topnik, najczęściej na bazie kalafonii, to substancja chemiczna, która pełni niezwykle ważną funkcję w procesie lutowania. Jego podstawowym zadaniem jest chemiczne oczyszczanie lutowanych powierzchni z warstw tlenków, które naturalnie tworzą się na metalach. Tlenki te uniemożliwiają cynie prawidłowe "zwilżenie" powierzchni, czyli rozpłynięcie się po niej i utworzenie trwałego połączenia. Topnik, topiąc się pod wpływem ciepła, usuwa te tlenki, co pozwala cynie swobodnie się rozpłynąć i stworzyć mocne, elektrycznie przewodzące połączenie. Bez topnika cyna po prostu nie "chwyci" powierzchni, tworząc zimne, kruche i nieskuteczne luty.

Cyna z topnikiem w rdzeniu najwygodniejsze rozwiązanie dla większości zastosowań

Na szczęście dla większości użytkowników, zwłaszcza hobbystów, producenci cyny znaleźli bardzo wygodne rozwiązanie. Większość drutów cynowych dostępnych na rynku posiada wbudowany rdzeń topnika. Oznacza to, że wewnątrz drutu znajduje się jedna lub więcej nitek wypełnionych topnikiem (np. typu "No Clean" lub RMA). Podczas lutowania, gdy cyna się topi, topnik uwalnia się automatycznie, oczyszczając powierzchnię. Jest to najwygodniejsze i najczęściej stosowane rozwiązanie, które znacznie upraszcza proces lutowania. W takim przypadku dodatkowa kalafonia zazwyczaj nie jest potrzebna, choć w specyficznych sytuacjach (np. przy lutowaniu bardzo zabrudzonych powierzchni) może być pomocna.

Kiedy warto sięgnąć po cynę bez topnika i osobną kalafonię?

Chociaż cyna z topnikiem w rdzeniu jest uniwersalna, istnieją sytuacje, w których cyna bez topnika i osobna aplikacja kalafonii są preferowane. Dotyczy to przede wszystkim profesjonalnych zastosowań, gdzie wymagana jest większa kontrola nad ilością i rodzajem topnika. Może to być lutowanie bardzo dużych powierzchni, które wymagają obfitego pokrycia topnikiem, specyficznych komponentów wrażliwych na resztki topnika, lub gdy stosuje się bardzo agresywne topniki, które po lutowaniu trzeba zmyć. To rozwiązanie jest bardziej czasochłonne i wymaga większego doświadczenia, ale daje większą elastyczność i precyzję w kontrolowaniu procesu lutowania.

Grubość ma znaczenie: Jak dobrać idealną średnicę cyny do swojego projektu?

Średnica drutu cyny to kolejny parametr, który ma bezpośredni wpływ na precyzję, efektywność i jakość Twojego lutowania. Dobór odpowiedniej grubości jest kluczowy dla osiągnięcia optymalnych rezultatów.

Cienki drut (0.25-0.5 mm): Precyzja niezbędna przy elementach SMD i małej elektronice

Jeśli zajmujesz się lutowaniem drobnej elektroniki, komponentów SMD (montaż powierzchniowy) lub innych bardzo małych elementów, cienki drut cyny o średnicy 0.25 mm do 0.5 mm będzie Twoim najlepszym sprzymierzeńcem. Pozwala on na aplikację minimalnej, kontrolowanej ilości cyny, co jest kluczowe, aby zapobiec zwarciom między gęsto rozmieszczonymi padami i uniknąć uszkodzenia delikatnych komponentów przez nadmierną ilość spoiwa. Praca z tak cienkim drutem wymaga jednak stabilnej ręki i precyzyjnej kontroli nad lutownicą.

Uniwersalna średnica (0.7-1.0 mm): Złoty środek do prac amatorskich i THT

Dla większości hobbystów i do ogólnych prac amatorskich, lutowania komponentów przewlekanych (THT) oraz napraw, uniwersalna średnica cyny w zakresie 0.7 mm do 1.0 mm to prawdziwy "złoty środek". Taka grubość jest wystarczająco cienka, aby zapewnić precyzję w większości zastosowań, a jednocześnie na tyle gruba, aby dostarczyć odpowiednią ilość spoiwa bez konieczności wielokrotnego przykładania. Jest to najbardziej wszechstronny i najłatwiejszy w użyciu typ cyny, idealny do rozpoczęcia przygody z lutowaniem.

Gruby drut (>1.0 mm): Kiedy potrzebujesz połączyć przewody i większe komponenty?

Kiedy Twoje zadanie obejmuje łączenie przewodów elektrycznych, lutowanie większych komponentów (np. złączy, kondensatorów o dużej pojemności) lub inne zastosowania wymagające solidnej ilości spoiwa i dużej wytrzymałości mechanicznej, sięgnij po gruby drut cyny powyżej 1.0 mm, a nawet do 2 mm. Taka grubość pozwala na szybkie i efektywne wypełnienie większych spoin. Pamiętaj, że w takich przypadkach często potrzebna jest lutownica o większej mocy, aby szybko nagrzać lutowane elementy i zapewnić odpowiednie rozpłynięcie się większej ilości cyny.

Jak czytać oznaczenia na szpuli? Praktyczny przewodnik po symbolach i składach

Zrozumienie oznaczeń na opakowaniu cyny to podstawa świadomego wyboru. Producenci umieszczają na szpulach wiele cennych informacji, które pomogą Ci dobrać spoiwo idealnie do Twoich potrzeb. Nie ignoruj tych symboli to Twój przewodnik!

Rozszyfrowujemy popularne skróty: Sn60Pb40, Sn99Cu07 i inne

Oznaczenia na cynie to nic innego jak skróty chemiczne metali, z których jest wykonana, oraz ich procentowy udział. Najczęściej spotkasz się z:

• Sn: Cyna (łac. Stannum)
• Pb: Ołów (łac. Plumbum)
• Cu: Miedź (łac. Cuprum)
• Ag: Srebro (łac. Argentum)

Przykładowo, oznaczenie Sn60Pb40 oznacza stop składający się z 60% cyny i 40% ołowiu. To klasyczny stop ołowiowy. Z kolei Sn99,3Cu0,7 to popularny stop bezołowiowy, zawierający 99,3% cyny i 0,7% miedzi. Im więcej składników, tym dłuższe oznaczenie, np. Sn96,5Ag3Cu0,5 oznacza 96,5% cyny, 3% srebra i 0,5% miedzi. Zrozumienie tych skrótów pozwala szybko ocenić, z jakim rodzajem cyny masz do czynienia.

Temperatura topnienia a temperatura pracy jak ustawić lutownicę?

To bardzo ważna kwestia, która często budzi wątpliwości. Temperatura topnienia cyny to punkt, w którym spoiwo przechodzi ze stanu stałego w ciekły. Natomiast zalecana temperatura pracy lutownicy jest zawsze wyższa niż temperatura topnienia cyny. Dlaczego? Ponieważ lutownica musi nie tylko stopić cynę, ale przede wszystkim szybko nagrzać lutowane elementy (piny, pady, przewody) do temperatury, w której cyna będzie mogła swobodnie się rozpłynąć i utworzyć trwałe połączenie. Oto przykłady:

• Dla cyny ołowiowej Sn60Pb40: temperatura topnienia wynosi około 183-190°C. Zalecana temperatura pracy lutownicy to zazwyczaj 320-420°C.
• Dla popularnej cyny bezołowiowej Sn99,3Cu0,7: temperatura topnienia to około 227°C. Zalecana temperatura lutowania wynosi 300-400°C.

Pamiętaj, aby zawsze ustawiać temperaturę lutownicy odpowiednio do rodzaju cyny i lutowanych elementów. Zbyt niska temperatura uniemożliwi prawidłowe lutowanie, a zbyt wysoka może uszkodzić komponenty i grot lutownicy.

Praktyczny poradnik: Jaka cyna do czego, czyli wybór krok po kroku

Po przyswojeniu teorii, czas na konkretne rekomendacje. Wybór cyny zależy od Twojego doświadczenia, rodzaju projektu i wymagań. Poniżej znajdziesz praktyczne wskazówki, które pomogą Ci podjąć najlepszą decyzję.

Zaczynam przygodę z lutowaniem jaką cynę kupić na start?

Jeśli dopiero zaczynasz swoją przygodę z lutowaniem, moim zdaniem najlepszym wyborem będzie cyna ołowiowa (np. Sn60Pb40) z topnikiem w rdzeniu. Wybierz uniwersalną średnicę, najlepiej w zakresie 0.7 mm do 1.0 mm. Dlaczego? Cyna ołowiowa jest znacznie łatwiejsza w użyciu, ma niższą temperaturę topnienia i tworzy błyszczące, łatwe do oceny luty. Dzięki temu będziesz mógł skupić się na nauce techniki, a nie na walce ze spoiwem. Topnik w rdzeniu dodatkowo uprości proces. To idealny wybór, który wybaczy początkującym wiele błędów.

Lutowanie drobnej elektroniki i układów scalonych na co zwrócić uwagę?

Do precyzyjnych prac, takich jak lutowanie drobnej elektroniki, elementów SMD (montaż powierzchniowy) czy układów scalonych, kluczowa jest precyzja. Tutaj zdecydowanie polecam cienki drut cyny, o średnicy 0.25 mm do 0.5 mm. Jeśli pracujesz z nowoczesnymi płytkami lub masz wymagania profesjonalne, wybierz cynę bezołowiową (np. Sn96,5Ag3Cu0,5). Jeśli to prace hobbystyczne i nie ma ograniczeń, cyna ołowiowa o cienkiej średnicy również się sprawdzi. Niezależnie od wyboru, kluczowa jest precyzyjna kontrola temperatury lutownicy, aby nie przegrzać delikatnych komponentów.

Łączenie przewodów elektrycznych jaka cyna zapewni najtrwalsze połączenie?

Do łączenia przewodów elektrycznych, gdzie liczy się solidność i wytrzymałość mechaniczna połączenia, najlepiej sprawdzi się cyna o większej średnicy, np. 1.0 mm lub więcej. Oczywiście, z topnikiem w rdzeniu. Zarówno cyna ołowiowa, jak i bezołowiowa mogą być użyte do tego celu. Cyna ołowiowa może oferować nieco łatwiejsze rozpływanie się i bardziej błyszczące połączenie, co ułatwia wizualną inspekcję. W przypadku przewodów o dużej średnicy, upewnij się, że Twoja lutownica ma wystarczającą moc, aby szybko nagrzać przewody i zapewnić prawidłowe rozpłynięcie się spoiwa na całej powierzchni styku.

Najczęstsze błędy i dobre praktyki jak unikać problemów i dbać o sprzęt?

Nawet z najlepszą cyną i lutownicą, błędy się zdarzają. Kluczem do sukcesu jest umiejętność ich rozpoznawania i unikania. Pamiętaj też o bezpieczeństwie i odpowiedniej konserwacji sprzętu to podstawa długiej i efektywnej pracy.

Zimne luty i matowe spoiny jak rozpoznać i naprawić błąd?

Zimny lut to jeden z najczęstszych problemów. Rozpoznasz go po matowym, grudkowatym wyglądzie, braku połysku, a często także po widocznych pęknięciach. Taki lut jest słaby mechanicznie i nie przewodzi prądu prawidłowo. Aby go naprawić, należy ponownie podgrzać połączenie, dodać odrobinę świeżej cyny (z topnikiem) lub samego topnika, a następnie pozwolić mu ostygnąć. Prawidłowy lut ołowiowy powinien być błyszczący i gładki. Luty bezołowiowe są z natury matowe, co nie zawsze oznacza błąd, ale nadal powinny być gładkie i dobrze przylegać do elementów. Jeśli lut bezołowiowy jest grudkowaty lub ma pęknięcia, również wymaga poprawy.

Jak prawidłowo przechowywać cynę, by nie straciła swoich właściwości?

Cyna, choć wydaje się trwała, również wymaga odpowiedniego przechowywania. Aby nie straciła swoich właściwości lutowniczych, zawsze przechowuj ją w suchym, chłodnym miejscu, z dala od bezpośredniego światła słonecznego i wilgoci. Wilgoć i utlenianie mogą negatywnie wpłynąć na topnik w rdzeniu oraz na samą cynę, powodując trudności w lutowaniu. Najlepiej, aby szpula z cyną była szczelnie zamknięta, np. w oryginalnym opakowaniu lub w szczelnym pojemniku. Dzięki temu cyna zachowa swoje optymalne właściwości przez długi czas.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Bezpieczeństwo przede wszystkim: Dlaczego wentylacja i mycie rąk po pracy są tak ważne?

Bezpieczeństwo podczas lutowania to absolutny priorytet. Podczas topienia cyny i topnika wydzielają się opary, które mogą być szkodliwe dla zdrowia. Dlatego konieczne jest zapewnienie dobrej wentylacji używaj odciągu oparów, pracuj przy otwartym oknie lub w dobrze wentylowanym pomieszczeniu. Jeśli używasz cyny ołowiowej, pamiętaj, że ołów jest substancją toksyczną. Po zakończeniu pracy dokładnie umyj ręce wodą z mydłem, aby usunąć wszelkie ślady ołowiu. Unikaj dotykania twarzy, ust czy jedzenia podczas pracy. Zawsze warto również pamiętać o ochronie oczu, stosując okulary ochronne, aby zabezpieczyć się przed odpryskami cyny czy topnika. Dbając o te proste zasady, zapewnisz sobie bezpieczne i przyjemne środowisko pracy.
