DC IN: Jak bezpiecznie podłączyć zasilacz i nie zepsuć sprzętu?

Witaj! Ten artykuł ma na celu kompleksowe wyjaśnienie, czym jest wejście zasilania "DC IN" i jak prawidłowo dobrać oraz podłączyć do niego zasilacz, aby zapewnić bezpieczeństwo Twojemu urządzeniu. Poznaj kluczowe parametry i uniknij kosztownych błędów.

Twoje urządzenie ma wejście "DC IN"? Oto wszystko, co musisz wiedzieć, by go nie uszkodzić

Gniazdo "DC IN" to niezwykle powszechny element w świecie elektroniki użytkowej. Spotkasz je w laptopach, routerach, monitorach, drukarkach i wielu innych urządzeniach, które towarzyszą nam na co dzień. Zrozumienie jego działania oraz kluczowych parametrów zasilania jest absolutnie fundamentalne dla długowieczności i bezpiecznego funkcjonowania Twojego sprzętu. Właśnie dlatego postanowiłem zebrać wszystkie najważniejsze informacje w jednym miejscu.

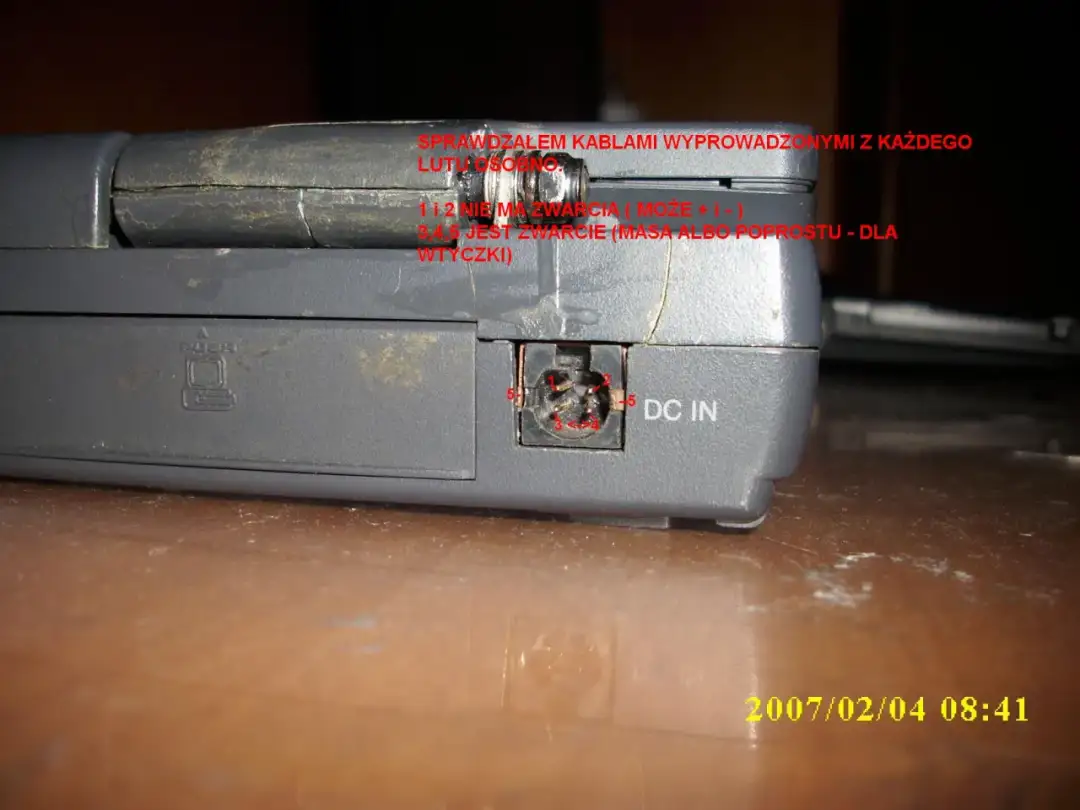

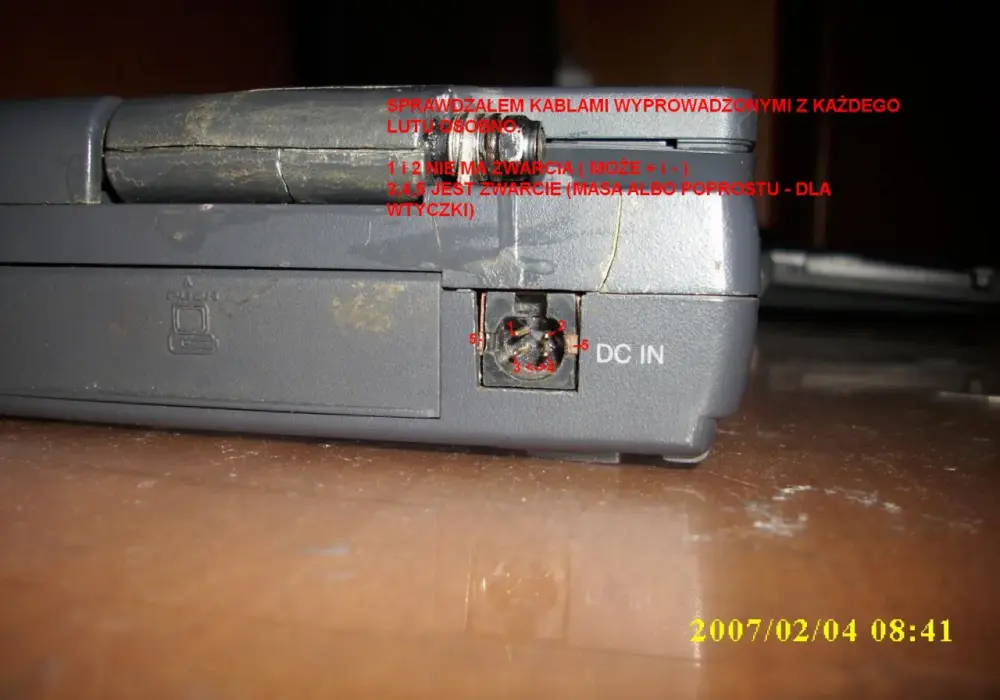

Tajemnicze gniazdo DC IN co to właściwie jest?

Kiedy widzisz oznaczenie "DC IN" przy gnieździe zasilania, oznacza to nic innego jak "Direct Current In" czyli wejście prądu stałego. Jest to port, przez który energia elektryczna, już przekształcona do odpowiedniej formy, jest dostarczana bezpośrednio do wewnętrznych układów urządzenia. Jego podstawową funkcją jest oczywiście zasilenie sprzętu oraz, w przypadku urządzeń z akumulatorami, ładowanie baterii. To standardowe rozwiązanie w elektronice użytkowej, które pozwala na efektywne i bezpieczne dostarczanie energii do wrażliwych komponentów.

Prąd stały (DC) kontra prąd zmienny (AC): Dlaczego Twój sprzęt potrzebuje transformacji?

W naszych domowych gniazdkach elektrycznych płynie prąd zmienny (AC Alternating Current). Charakteryzuje się on cykliczną zmianą kierunku przepływu elektronów. Natomiast większość urządzeń elektronicznych, takich jak laptopy czy smartfony, do swojego działania potrzebuje prądu stałego (DC Direct Current), gdzie elektrony płyną w jednym, stałym kierunku. Dlaczego tak jest? Układy scalone i inne delikatne komponenty elektroniczne najlepiej pracują przy stabilnym i jednokierunkowym przepływie prądu.

Właśnie tutaj wkracza zasilacz sieciowy, który często nazywamy potocznie "ładowarką". Jego głównym zadaniem jest pełnienie roli "transformatora" urządzenia, które przekształca niebezpieczny dla elektroniki prąd zmienny z gniazdka na bezpieczny prąd stały o odpowiednich parametrach. Ten przekształcony prąd stały jest następnie dostarczany do urządzenia właśnie przez gniazdo DC IN. Bez tego etapu transformacji, podłączenie sprzętu bezpośrednio do gniazdka AC skończyłoby się jego natychmiastowym i trwałym uszkodzeniem.

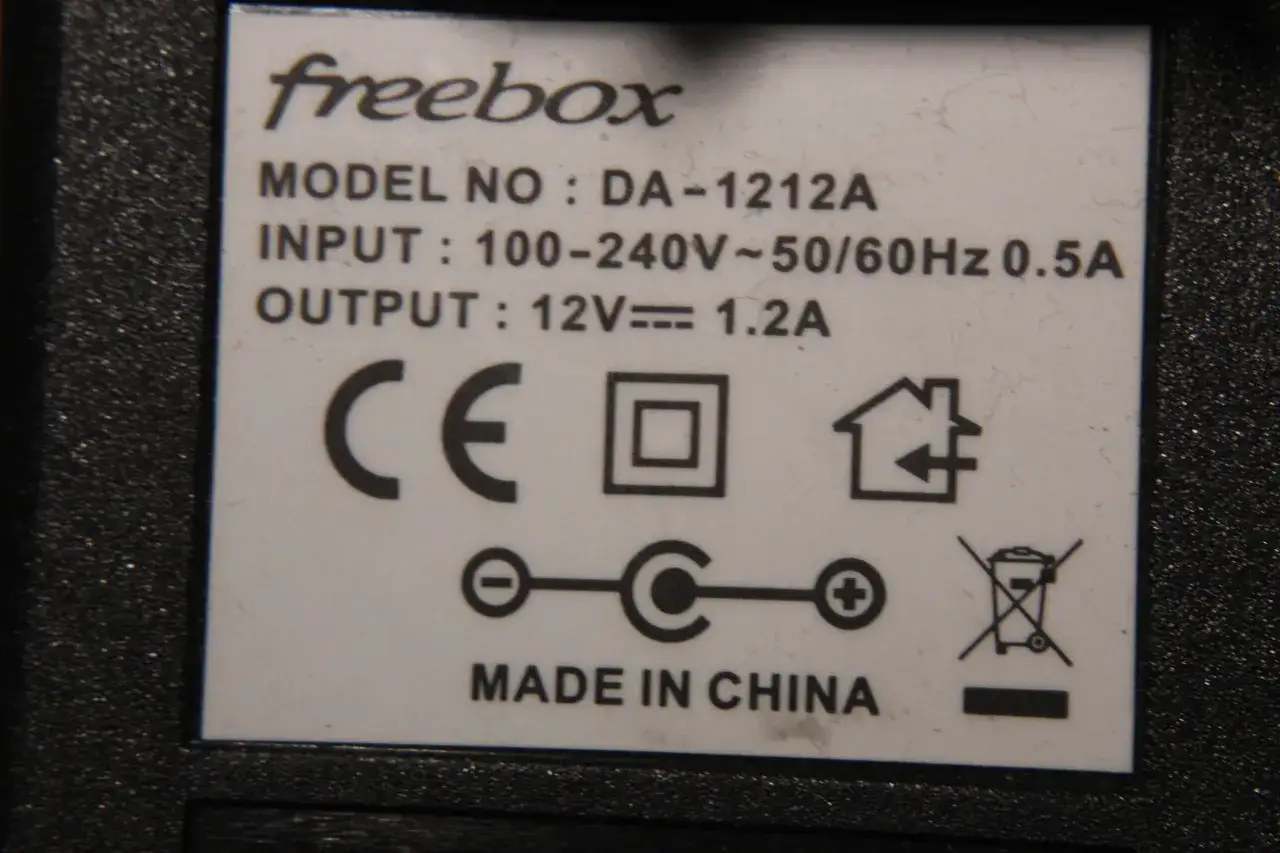

Jak czytać oznaczenia przy gnieździe zasilania? Klucz do bezpieczeństwa Twojego sprzętu

Prawidłowe odczytanie i zrozumienie symboli oraz wartości na urządzeniu i zasilaczu to absolutny fundament, jeśli chcemy uniknąć kosztownych uszkodzeń. To nie jest tylko garść technicznych detali to instrukcja bezpieczeństwa w pigułce, której zignorowanie może mieć bardzo poważne konsekwencje. Z mojego doświadczenia wiem, że to właśnie tutaj najczęściej dochodzi do pomyłek.

Napięcie (V): Dlaczego ta wartość musi się zgadzać co do wolta?

Napięcie, mierzone w woltach (V), jest jednym z najważniejszych parametrów, na który musisz zwrócić uwagę. Wyobraź sobie napięcie jako "siłę", z jaką prąd jest pchany do urządzenia. Zasada jest prosta i niezwykle rygorystyczna: wartość napięcia na zasilaczu musi być identyczna z tą wymaganą przez urządzenie. Nie "zbliżona", nie "prawie taka sama", ale dokładnie taka sama!

• Zbyt wysokie napięcie: Podłączenie zasilacza o wyższym napięciu to jak próba wlania zbyt dużej ilości wody do małego naczynia. Elektronika urządzenia zostanie "przepięta". Skutki to trwałe uszkodzenie wewnętrznych komponentów elektronicznych, takich jak układy scalone, kondensatory czy diody. W najgorszym wypadku może dojść do spalenia całego urządzenia, a uszkodzenia często są nieodwracalne.
• Zbyt niskie napięcie: Jeśli napięcie zasilacza jest zbyt niskie, urządzenie może nie otrzymać wystarczającej "siły" do prawidłowego działania. Może to objawiać się tym, że sprzęt w ogóle się nie włączy, będzie działał niestabilnie (np. zawieszał się), bateria nie będzie się ładować lub będzie ładować się bardzo wolno, a wydajność urządzenia spadnie. Długotrwałe używanie zasilacza o zbyt niskim napięciu może również prowadzić do uszkodzeń.

Tę kluczową wartość znajdziesz zazwyczaj na etykiecie urządzenia, często pod napisem "INPUT" lub "DC INPUT", na przykład: INPUT: 19V.

Natężenie (A): Czy więcej zawsze znaczy lepiej?

Natężenie, mierzone w amperach (A), to parametr określający "ilość" prądu, jaką zasilacz jest w stanie dostarczyć. Tutaj zasada jest nieco inna niż w przypadku napięcia: natężenie na zasilaczu powinno być równe lub wyższe od wartości wymaganej przez urządzenie. Dlaczego? Urządzenie "pobierze" tylko tyle prądu, ile faktycznie potrzebuje w danej chwili. Jeśli zasilacz może dostarczyć więcej, to po prostu ma "zapas mocy", co jest korzystne.

Jednak podłączenie zasilacza o zbyt niskim natężeniu wiąże się z poważnymi ryzykami:

• Przegrzewanie się zasilacza: Zasilacz będzie pracował na granicy swoich możliwości, próbując dostarczyć więcej prądu, niż jest w stanie. To prowadzi do jego przegrzewania, co może skutkować uszkodzeniem, stopieniem obudowy, a nawet pożarem.
• Niestabilna praca urządzenia: Niedostateczna ilość prądu może powodować losowe restarty, zawieszanie się, spadek wydajności lub brak ładowania baterii.
• Uszkodzenie zasilacza: Ciągła praca pod zbyt dużym obciążeniem drastycznie skraca żywotność zasilacza.
• Potencjalne uszkodzenie samego urządzenia: W dłuższej perspektywie, niedostateczne zasilanie może obciążać komponenty urządzenia, prowadząc do ich przedwczesnego zużycia lub awarii.

Warto również wspomnieć o mocy (W), która jest iloczynem napięcia i natężenia (W = V * A). Podobnie jak natężenie, moc zasilacza powinna być równa lub wyższa niż wymagana przez urządzenie.

Polaryzacja (+/-): Krytyczny symbol, którego zignorowanie może Cię drogo kosztować

Polaryzacja to, moim zdaniem, najważniejszy i najbardziej krytyczny parametr, którego zignorowanie niemal zawsze prowadzi do natychmiastowego i trwałego uszkodzenia urządzenia. Określa ona, który pin we wtyczce zasilacza jest biegunem dodatnim (+), a który ujemnym (-). W elektronice prąd musi płynąć w ściśle określonym kierunku.

Polaryzacja jest zazwyczaj oznaczana za pomocą symbolu graficznego na urządzeniu i zasilaczu. Najczęściej jest to kółko z kropką w środku, gdzie symbol plusa (+) i minusa (-) wskazują, czy biegun dodatni jest w środku wtyczki (plus w środku), czy na jej zewnątrz (minus w środku). Na przykład:



Musisz upewnić się, że symbol polaryzacji na zasilaczu jest identyczny z tym na urządzeniu. Tutaj nie ma miejsca na pomyłkę.

Podłączenie zasilacza z odwrotną polaryzacją niemal na pewno spowoduje uszkodzenie urządzenia.

W większości przypadków, odwrotna polaryzacja oznacza, że prąd popłynie w niewłaściwym kierunku przez wrażliwe układy elektroniczne, co może skutkować ich spaleniem w ułamku sekundy. Uszkodzenia te są zazwyczaj nieodwracalne i oznaczają koniec życia dla Twojego sprzętu.

Wtyk idealny jak dobrać odpowiednią końcówkę zasilacza?

Nawet jeśli wszystkie parametry elektryczne napięcie, natężenie i polaryzacja są idealnie dobrane, to i tak nic z tego, jeśli wtyczka zasilacza fizycznie nie pasuje do gniazda DC IN w urządzeniu. To ostatni, ale równie ważny element układanki, który często bywa bagatelizowany.

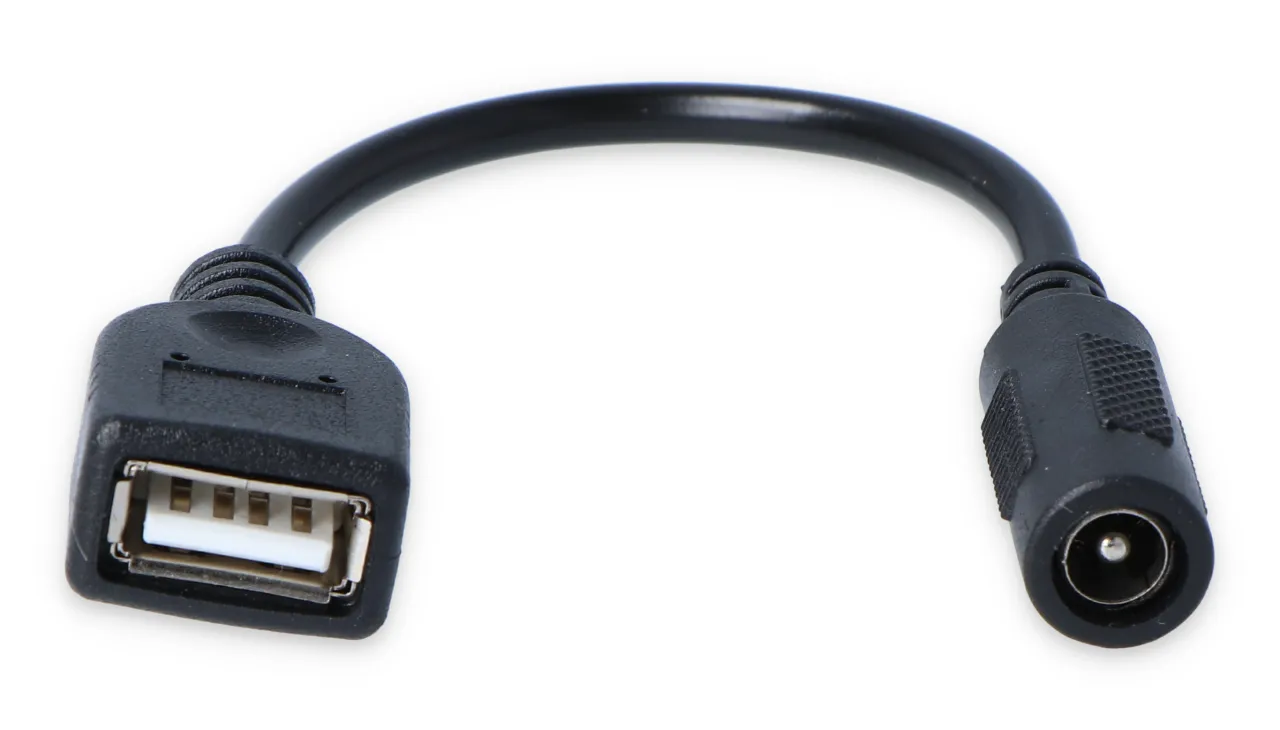

Średnica wewnętrzna i zewnętrzna: Przewodnik po najpopularniejszych rozmiarach wtyków DC

Wtyki DC, choć na pierwszy rzut oka mogą wyglądać podobnie, różnią się fizycznie, głównie średnicą zewnętrzną i wewnętrzną. Są to zazwyczaj cylindryczne wtyczki z otworem w środku. Standardowe oznaczenia, które możesz spotkać, to na przykład "2.1/5.5 mm". Pierwsza liczba (2.1 mm) odnosi się do średnicy wewnętrznej (czyli średnicy bolca, który wchodzi do wtyczki), a druga (5.5 mm) do średnicy zewnętrznej. To bardzo popularny rozmiar, często spotykany w routerach, monitorach czy małych urządzeniach elektronicznych.

Wtyk musi pasować idealnie. Nie może być za luźny, ponieważ grozi to brakiem stabilnego kontaktu, przerywaniem zasilania i potencjalnym uszkodzeniem gniazda. Z kolei wtyk za ciasny może uszkodzić zarówno gniazdo w urządzeniu, jak i samą wtyczkę zasilacza. Zawsze upewnij się, że wtyk wchodzi płynnie i stabilnie, bez użycia nadmiernej siły. Zawsze sprawdzam ten parametr przed zakupem zasilacza, aby uniknąć niepotrzebnych problemów.

Wtyk prosty czy kątowy? Kiedy ma to znaczenie?

Kształt wtyku prosty czy kątowy nie wpływa na parametry elektryczne zasilacza, ale ma znaczenie dla ergonomii i trwałości. Wtyk prosty jest najbardziej uniwersalny i często spotykany. Jednak wtyk kątowy (zagięty pod kątem 90 stopni) może okazać się znacznie lepszym rozwiązaniem w kilku sytuacjach:

• W ciasnych przestrzeniach: Jeśli urządzenie stoi blisko ściany lub w ograniczonej przestrzeni, wtyk kątowy pozwoli na podłączenie zasilania bez nadmiernego zginania kabla, co zapobiega jego uszkodzeniu.
• Ochrona kabla: W miejscach, gdzie kabel jest narażony na częste zginanie lub przypadkowe zahaczenie, wtyk kątowy zmniejsza naprężenia na połączeniu, co przekłada się na dłuższą żywotność kabla i samego gniazda.

Wybór między wtykiem prostym a kątowym zależy więc od konkretnego zastosowania i miejsca, w którym urządzenie będzie używane. Warto o tym pomyśleć, aby zapewnić sobie komfort i bezpieczeństwo użytkowania.

Dobór zasilacza krok po kroku: Prosta instrukcja dla każdego

Wiem, że mnogość parametrów może początkowo przytłaczać, ale zapewniam Cię, że dobór odpowiedniego zasilacza nie jest skomplikowany, jeśli podejdziesz do tego metodycznie. Przygotowałem dla Ciebie prosty przewodnik krok po kroku, który zminimalizuje ryzyko błędu i pozwoli Ci bezpiecznie zasilić swój sprzęt.

Krok 1: Sprawdź tabliczkę znamionową na urządzeniu

To jest punkt wyjścia i najważniejsze źródło informacji. Zawsze, ale to zawsze, zaczynaj od dokładnego sprawdzenia tabliczki znamionowej (lub naklejki) na samym urządzeniu. Szukaj tam sekcji dotyczącej zasilania, często oznaczonej jako "INPUT", "DC INPUT", "POWER" lub podobnie. Na tej tabliczce znajdziesz wszystkie kluczowe dane:

• Wymagane napięcie (V): np. "DC 19V".
• Wymagane natężenie (A): np. "3.42A".
• Polaryzacja (+/-): graficzny symbol, o którym mówiłem wcześniej (np. plus w środku).
• Typ wtyczki: Czasami podana jest również średnica wtyku, np. "2.1/5.5 mm".

Zapisz te informacje lub zrób im zdjęcie. To są Twoje "złote zasady", których musisz się trzymać.

Krok 2: Porównaj parametry z danymi na nowym zasilaczu

Mając już wszystkie niezbędne dane z urządzenia, przejdź do porównania ich z informacjami na nowym zasilaczu, który zamierzasz kupić lub już posiadasz. Pamiętaj o zasadach, które omówiliśmy:

• Napięcie (V): Musi być identyczne. Jeśli urządzenie wymaga 19V, zasilacz musi dostarczać 19V. Ani więcej, ani mniej.
• Natężenie (A): Natężenie zasilacza musi być równe lub wyższe niż wymagane przez urządzenie. Jeśli urządzenie potrzebuje 3.42A, zasilacz powinien mieć 3.42A, 4A, 4.74A lub więcej. Nigdy mniej!
• Moc (W): Podobnie jak natężenie, moc zasilacza (W = V * A) powinna być równa lub wyższa niż wymagana.

Precyzja jest tu kluczowa. Nie lekceważ żadnej z tych wartości.

Krok 3: Upewnij się, że wtyczka i polaryzacja są identyczne

Ostatni, ale równie ważny krok to fizyczne dopasowanie i sprawdzenie polaryzacji. Najpierw upewnij się, że wtyczka zasilacza pasuje do gniazda DC IN urządzenia. Sprawdź, czy wchodzi płynnie, bez luzów i bez konieczności użycia siły. Jeśli masz wątpliwości co do rozmiaru, lepiej nie ryzykować.

Następnie, i to jest absolutnie kluczowe, porównaj symbol polaryzacji na zasilaczu z tym na urządzeniu. Muszą być one identyczne. Jeśli na urządzeniu jest "plus w środku", na zasilaczu również musi być "plus w środku". Przypomnij sobie, że pomyłka w polaryzacji to niemal gwarancja uszkodzenia sprzętu. Lepiej poświęcić kilka dodatkowych sekund na weryfikację, niż później żałować.

Najczęstsze błędy i ich konsekwencje: Co się stanie, gdy podłączysz zły zasilacz?

Jako Artur Kozłowski, widziałem już wiele przypadków uszkodzeń sprzętu wynikających z niewłaściwego doboru zasilacza. Chciałbym, abyś Ty uniknął tych błędów. Uświadomienie sobie, jak poważne mogą być skutki, z pewnością wzmocni Twoją ostrożność i precyzję. To nie są tylko teoretyczne zagrożenia to realne scenariusze, które mogą Cię drogo kosztować.

Skutki zbyt wysokiego lub zbyt niskiego napięcia

Wspominałem już o tym, ale warto to podkreślić, rozwijając temat konsekwencji:

• Zbyt wysokie napięcie: To najczęściej prowadzi do natychmiastowego i trwałego uszkodzenia. Prąd o zbyt wysokiej "sile" dosłownie "przepala" delikatne układy scalone, kondensatory i diody wewnątrz urządzenia. Może dojść do zwarć, dymienia, a nawet małych płomieni. W wielu przypadkach uszkodzenia są na tyle rozległe, że naprawa staje się nieopłacalna lub wręcz niemożliwa.
• Zbyt niskie napięcie: Konsekwencje są mniej spektakularne, ale równie szkodliwe w dłuższej perspektywie. Urządzenie może w ogóle się nie uruchomić lub działać bardzo niestabilnie losowe restarty, zawieszanie się systemu, brak reakcji na polecenia. Jeśli sprzęt posiada baterię, może ona wcale się nie ładować lub ładować się ekstremalnie wolno. Długotrwałe używanie zasilacza o zbyt niskim napięciu może prowadzić do przeciążenia i uszkodzenia wewnętrznych komponentów, które próbują działać przy niewystarczającym zasilaniu.

Ryzyko związane ze zbyt słabym zasilaczem (za mało amperów)

Zbyt niska wartość natężenia (za mało amperów) to również bardzo częsty błąd, który może prowadzić do szeregu problemów:

• Przegrzewanie się zasilacza: Zasilacz, próbując dostarczyć więcej prądu, niż jest w stanie, będzie pracował pod ciągłym obciążeniem. To generuje nadmierne ciepło, co może prowadzić do jego awarii, stopienia plastikowej obudowy, a w skrajnych przypadkach do pożaru. Widziałem już takie przypadki i są one bardzo niebezpieczne.
• Niestabilna praca urządzenia: Urządzenie nie otrzymuje wystarczającej ilości prądu, co objawia się niestabilnością. Mogą to być losowe restarty, zawieszanie się aplikacji, spadek wydajności, a nawet utrata danych w wyniku nagłych wyłączeń.
• Uszkodzenie zasilacza: Ciągła praca na granicy możliwości drastycznie skraca żywotność zasilacza. Zamiast służyć latami, może zepsuć się po kilku miesiącach.
• Uszkodzenie urządzenia: Chociaż rzadziej niż w przypadku zbyt wysokiego napięcia, długotrwałe niedostateczne zasilanie może obciążać komponenty urządzenia, prowadząc do ich przedwczesnego zużycia i awarii.

Odwrotna polaryzacja scenariusz, którego chcesz uniknąć za wszelką cenę

Powtórzę to jeszcze raz, bo to jest najgorszy z możliwych scenariuszy. Podłączenie zasilacza z odwrotną polaryzacją w większości przypadków prowadzi do natychmiastowego i trwałego uszkodzenia urządzenia, często bez możliwości naprawy. W ułamku sekundy prąd płynie w niewłaściwym kierunku przez wrażliwe układy elektroniczne, niszcząc je bezpowrotnie. Niektóre urządzenia mają wbudowane proste zabezpieczenia przed odwrotną polaryzacją (np. diody), ale nie jest to reguła i nie zawsze są one wystarczające, by uchronić sprzęt przed zniszczeniem. To właśnie dlatego tak mocno podkreślam wagę sprawdzenia symbolu polaryzacji nie ma tu miejsca na żadne, nawet najmniejsze, niedopatrzenie.

Zasilacze uniwersalne: Wygoda czy ukryte ryzyko?

Zasilacze uniwersalne stały się bardzo popularne ze względu na swoją wszechstronność. Jeden zasilacz do wielu urządzeń brzmi kusząco, prawda? Jednak z mojego doświadczenia wynika, że ich użycie wymaga szczególnej ostrożności i zrozumienia specyfiki, aby wygoda nie zamieniła się w kosztowne ryzyko.

Zalety i wady "jednego zasilacza do wszystkiego"

Przyjrzyjmy się bilansowi korzyści i zagrożeń:

• Zalety:
  • Wszechstronność: Możliwość zasilania wielu różnych urządzeń jednym zasilaczem, dzięki regulacji napięcia i wymiennym końcówkom.
  • Oszczędność miejsca i pieniędzy: Zamiast kilku zasilaczy, wystarczy jeden. To redukuje bałagan i potencjalne koszty.
  • Dostępność wymiennych końcówek: Ułatwia dopasowanie do różnych gniazd DC IN.
• Wady:
  • Zwiększone ryzyko błędu: Konieczność ręcznego ustawiania napięcia i polaryzacji to główny punkt ryzyka. Łatwo o pomyłkę, która może zniszczyć sprzęt.
  • Potencjalne niezgodności: Nawet jeśli końcówka pasuje rozmiarem, nie zawsze jest idealna. Czasem jakość styku może być gorsza niż w dedykowanym zasilaczu.
  • Niższa jakość: Niestety, wiele tanich modeli zasilaczy uniwersalnych może nie oferować stabilnego napięcia, odpowiednich zabezpieczeń (przeciwprzepięciowych, przeciwprzeciążeniowych) czy wysokiej jakości wykonania, co zwiększa ryzyko awarii.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Jak bezpiecznie korzystać z zasilacza uniwersalnego?

Jeśli zdecydujesz się na użycie zasilacza uniwersalnego, przestrzegaj tych zasad, aby zminimalizować ryzyko:

1. Zawsze dwukrotnie sprawdź napięcie: Przed podłączeniem zasilacza do urządzenia, ustaw odpowiednią wartość V na zasilaczu. Nie rób tego "na oko". Sprawdź, czy przełącznik jest stabilnie ustawiony na właściwej wartości.
2. Dokładnie sprawdź polaryzację: To jest równie ważne, co napięcie. Upewnij się, że przełącznik polaryzacji (jeśli zasilacz go posiada) jest ustawiony zgodnie z wymaganiami urządzenia. Pamiętaj o symbolach "plus w środku" lub "minus w środku".
3. Wybierz odpowiednią końcówkę: Końcówka musi pasować idealnie. Nie może być za luźna (ryzyko braku kontaktu) ani za ciasna (ryzyko uszkodzenia gniazda). Jeśli masz wątpliwości, lepiej poszukać innej końcówki lub dedykowanego zasilacza.
4. Wybieraj markowe produkty: Inwestuj w zasilacze renomowanych producentów. Tanie, niemarkowe zasilacze mogą mieć niestabilne napięcie, brak odpowiednich zabezpieczeń i niską jakość wykonania, co zwiększa ryzyko uszkodzenia zarówno zasilacza, jak i podłączonego urządzenia. Dobrej jakości zasilacz powinien posiadać certyfikaty bezpieczeństwa (np. CE, RoHS) oraz zabezpieczenia przeciwprzepięciowe i przeciwprzeciążeniowe.

Podsumowanie: Złote zasady bezpiecznego zasilania przez gniazdo DC IN

Mam nadzieję, że ten artykuł rozwiał wszelkie wątpliwości dotyczące wejścia DC IN i pomógł Ci zrozumieć, jak kluczowe jest prawidłowe dobranie zasilacza. Pamiętaj, że odrobina uwagi i precyzji może uchronić Cię przed kosztownymi uszkodzeniami i frustracją. Oto "złote zasady", które powinieneś zapamiętać:

• Zawsze sprawdzaj tabliczkę znamionową urządzenia. To Twoje najważniejsze źródło informacji.
• Napięcie (V) zasilacza musi być IDENTYCZNE z wymaganym przez urządzenie.
• Natężenie (A) zasilacza powinno być równe lub WYŻSZE niż wymagane przez urządzenie.
• Polaryzacja (+/-) musi być ZGODNA. Pomyłka niemal zawsze oznacza uszkodzenie!
• Wtyczka musi pasować IDEALNIE bez luzów i bez użycia siły.
• Unikaj tanich, niemarkowych zasilaczy. Inwestuj w sprawdzone produkty z certyfikatami.
• Przy zasilaczach uniwersalnych zachowaj PODWÓJNĄ ostrożność przy ustawianiu parametrów.

Stosując się do tych prostych zasad, zapewnisz swojemu sprzętowi długie i bezproblemowe działanie. Bezpieczeństwo przede wszystkim!
