HDMI po skrętce: Koniec problemów z kablem! 4K na 100m bez strat

Przesyłanie sygnału HDMI na duże odległości to wyzwanie, z którym boryka się wielu użytkowników, od domowych kinomanów po profesjonalistów w salach konferencyjnych. Ten artykuł to kompleksowy przewodnik po technologii "HDMI po skrętce", który wyjaśni, jak działa to innowacyjne rozwiązanie, pomoże wybrać odpowiedni sprzęt i uniknąć typowych problemów, zapewniając stabilny obraz i dźwięk tam, gdzie standardowe kable zawodzą.

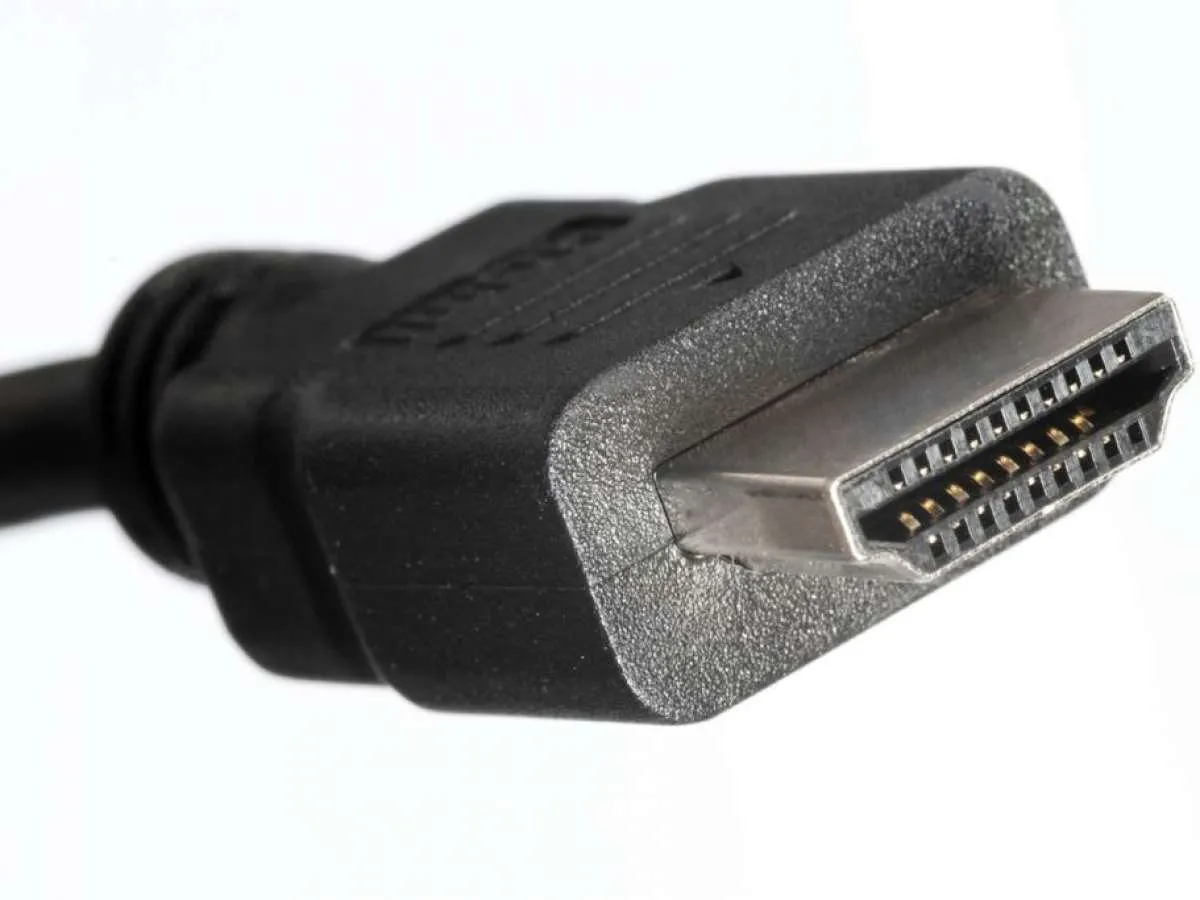

Dlaczego standardowy kabel HDMI to za mało? Poznaj problem dużych odległości

Standardowe kable HDMI są niezastąpione w wielu zastosowaniach, ale mają swoje ograniczenia. Ich efektywny zasięg, gwarantujący stabilną transmisję sygnału audio-wideo bez strat, zazwyczaj kończy się na 15-20 metrach. Przekroczenie tej długości często skutkuje utratą jakości obrazu, migotaniem, a nawet całkowitym brakiem sygnału. Z mojego doświadczenia wynika, że ignorowanie tej bariery to prosta droga do frustracji i nieudanej instalacji.

Kiedy 15 metrów to bariera nie do przejścia: ograniczenia technologii HDMI

Dlaczego tak się dzieje? Sygnał HDMI, choć cyfrowy, jest przesyłany jako strumień danych elektrycznych. Na długich dystansach napotyka on na szereg fizycznych przeszkód. Przede wszystkim, degradacja sygnału cyfrowego jest nieunikniona. Wpływają na to takie czynniki jak opór elektryczny kabla, który powoduje spadek napięcia, oraz pojemność i indukcyjność, które zniekształcają kształt fali sygnału. Im dłuższy kabel, tym większe te efekty, co prowadzi do błędów w transmisji danych. W efekcie, odbiornik (np. telewizor) nie jest w stanie poprawnie zinterpretować przesyłanych informacji, co objawia się problemami z obrazem lub dźwiękiem.

Salon, biuro, sala konferencyjna: gdzie najczęściej potrzebujemy przesyłać sygnał dalej?

Scenariuszy, w których standardowa długość kabla HDMI okazuje się niewystarczająca, jest mnóstwo. Oto kilka typowych, z którymi często się spotykam:

• Podłączenie projektora w dużej sali konferencyjnej: Komputer prezentera znajduje się na stole, a projektor pod sufitem, często oddalony o kilkadziesiąt metrów.
• Przesyłanie sygnału z dekodera do telewizora w innym pomieszczeniu: Chcesz oglądać ten sam kanał w sypialni, co w salonie, bez kupowania drugiego dekodera.
• Instalacje monitoringu: Rejestrator znajduje się w serwerowni, a ekran podglądowy w biurze ochrony, często na innym piętrze.
• Systemy Digital Signage: Reklamy wyświetlane na ekranach w sklepach czy galeriach, gdzie źródło sygnału jest centralnie zarządzane.
• Rozbudowane instalacje kina domowego: Sprzęt audio-wideo schowany w szafce, a telewizor na ścianie, z koniecznością poprowadzenia kabli przez ściany.

Utrata jakości, brak sygnału: co się dzieje, gdy używasz zbyt długiego kabla HDMI?

Konsekwencje użycia zbyt długiego lub niskiej jakości kabla HDMI są dość charakterystyczne i łatwe do rozpoznania:

• Obraz migoczący lub "śnieżący": Pojawiają się losowe piksele, przebarwienia lub obraz jest niestabilny.
• Zanikanie lub całkowity brak sygnału wideo: Ekran pokazuje komunikat "Brak sygnału" lub po prostu jest czarny.
• Problemy z synchronizacją audio-wideo: Dźwięk nie idzie w parze z obrazem, co jest szczególnie irytujące podczas oglądania filmów.
• Zniekształcenia kolorów: Barwy są nienaturalne, wyblakłe lub przekłamane.
• Brak obsługi wyższych rozdzielczości lub częstotliwości odświeżania: Mimo że źródło i wyświetlacz obsługują np. 4K, obraz wyświetla się tylko w 1080p lub z niższą częstotliwością odświeżania.

HDMI po skrętce: Twoje rozwiązanie na transmisję bez granic

W obliczu ograniczeń standardowych kabli HDMI, technologia "HDMI po skrętce" (znana również jako extender HDMI) jawi się jako idealne rozwiązanie. Pozwala ona na przesyłanie sygnału audio-wideo na znacznie większe odległości, wykorzystując łatwo dostępne i ekonomiczne kable sieciowe. To prawdziwa rewolucja w instalacjach AV, którą z powodzeniem stosuję w wielu projektach.

"HDMI po skrętce" to technologia pozwalająca na przesyłanie sygnału audio-wideo HDMI na duże odległości przy użyciu skrętki komputerowej (kabla sieciowego LAN RJ-45) zamiast standardowego kabla HDMI.

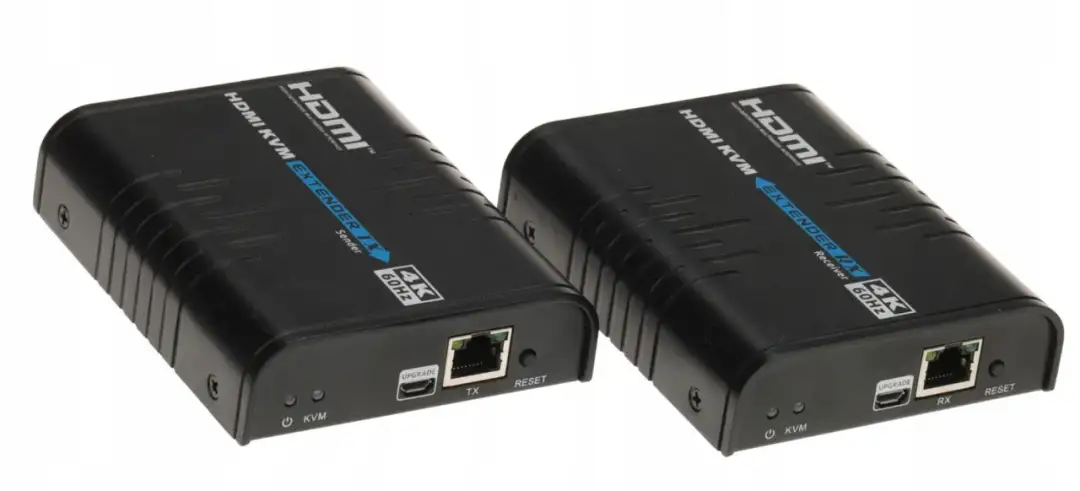

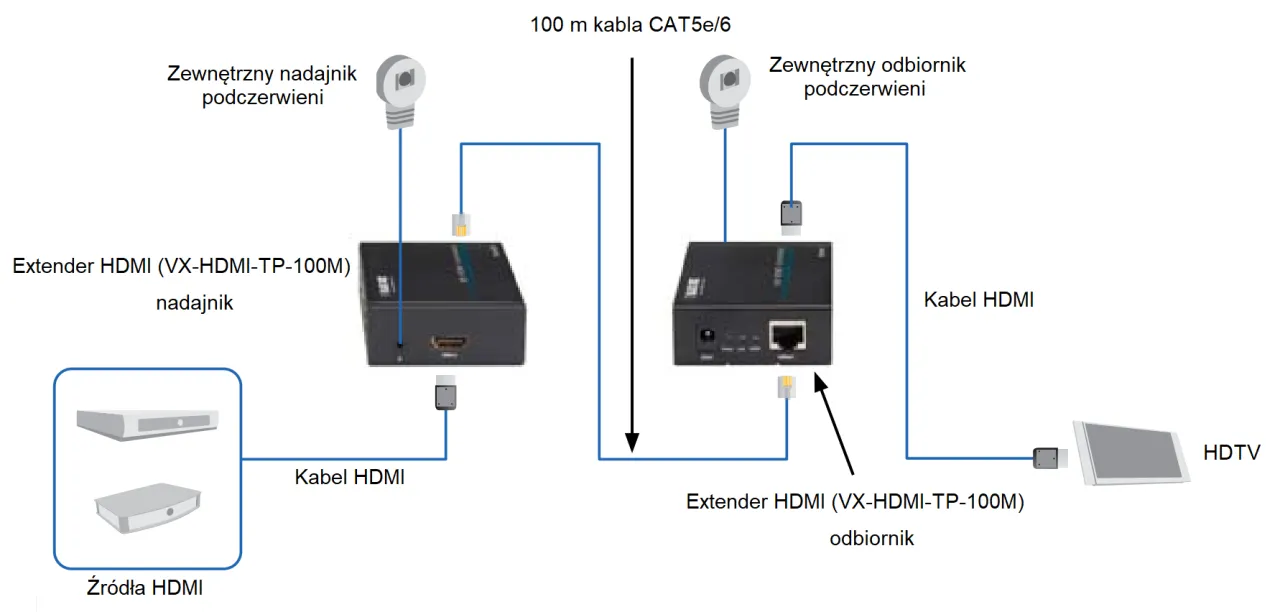

Czym jest extender HDMI i jak działa ta magia? (Nadajnik TX i odbiornik RX)

Extender HDMI to zestaw dwóch urządzeń: nadajnika (TX) i odbiornika (RX), połączonych ze sobą kablem sieciowym (skrętką komputerową). Działa to w następujący sposób:

• Nadajnik (TX): Jest podłączany do źródła sygnału (np. dekoder, konsola, komputer) za pomocą krótkiego kabla HDMI. Jego zadaniem jest konwersja sygnału HDMI na format, który może być efektywnie przesyłany przez skrętkę komputerową na dużą odległość.
• Odbiornik (RX): Podłączany jest do wyświetlacza (telewizor, projektor) również za pomocą krótkiego kabla HDMI. Odpowiada za konwersję sygnału ze skrętki z powrotem na sygnał HDMI, zrozumiały dla ekranu.

Ważne jest, aby pamiętać, że sygnał przesyłany przez skrętkę nie jest typowym sygnałem sieciowym (IP), chyba że jest to extender typu "HDMI over IP", o którym wspomnę później. W większości przypadków jest to specjalnie zakodowany sygnał, wykorzystujący fizyczne właściwości skrętki.

Skrętka komputerowa zamiast drogiego kabla: kluczowe zalety ekonomiczne i montażowe

Korzyści płynące z wykorzystania skrętki komputerowej są nie do przecenienia:

• Ekonomia: Kable sieciowe są znacznie tańsze od długich, wysokiej jakości kabli HDMI, zwłaszcza tych aktywnych optycznych. Różnica w cenie potrafi być kolosalna.
• Elastyczność montażu: Skrętka jest cieńsza, bardziej elastyczna i lżejsza niż gruby kabel HDMI. To ułatwia jej prowadzenie w ścianach, kanałach kablowych, pod podłogami czy w ciasnych przestrzeniach.
• Dostępność: Kable sieciowe są powszechnie dostępne w każdym sklepie elektronicznym czy budowlanym, a ich instalacja jest dobrze znana wielu fachowcom.
• Odległość: Najważniejsza zaleta to możliwość przesyłania sygnału na odległości do 100 metrów, a nawet więcej w niektórych konfiguracjach, co jest nieosiągalne dla standardowego HDMI.

Czy to rozwiązanie jest dla mnie? Scenariusze, w których extender to strzał w dziesiątkę

Extender HDMI po skrętce to idealne rozwiązanie w wielu sytuacjach, gdzie standardowe kable zawodzą:

• Systemy monitoringu wideo: Rejestrator w jednym miejscu, monitory podglądowe w wielu innych.
• Rozbudowane instalacje kina domowego: Sprzęt AV w szafie RTV, a telewizor na przeciwległej ścianie.
• Sale konferencyjne i szkoleniowe: Komputer prezentera daleko od projektora lub dużego ekranu.
• Centra rozrywki i gry: Konsola w jednym pokoju, telewizor do gier w drugim.
• Transmisje sygnału z komputera do odległego monitora: Na przykład w systemach informacyjnych w holach czy poczekalniach.

W każdym z tych przypadków, extender HDMI po skrętce zapewnia stabilne i wysokiej jakości połączenie, minimalizując koszty i ułatwiając instalację.

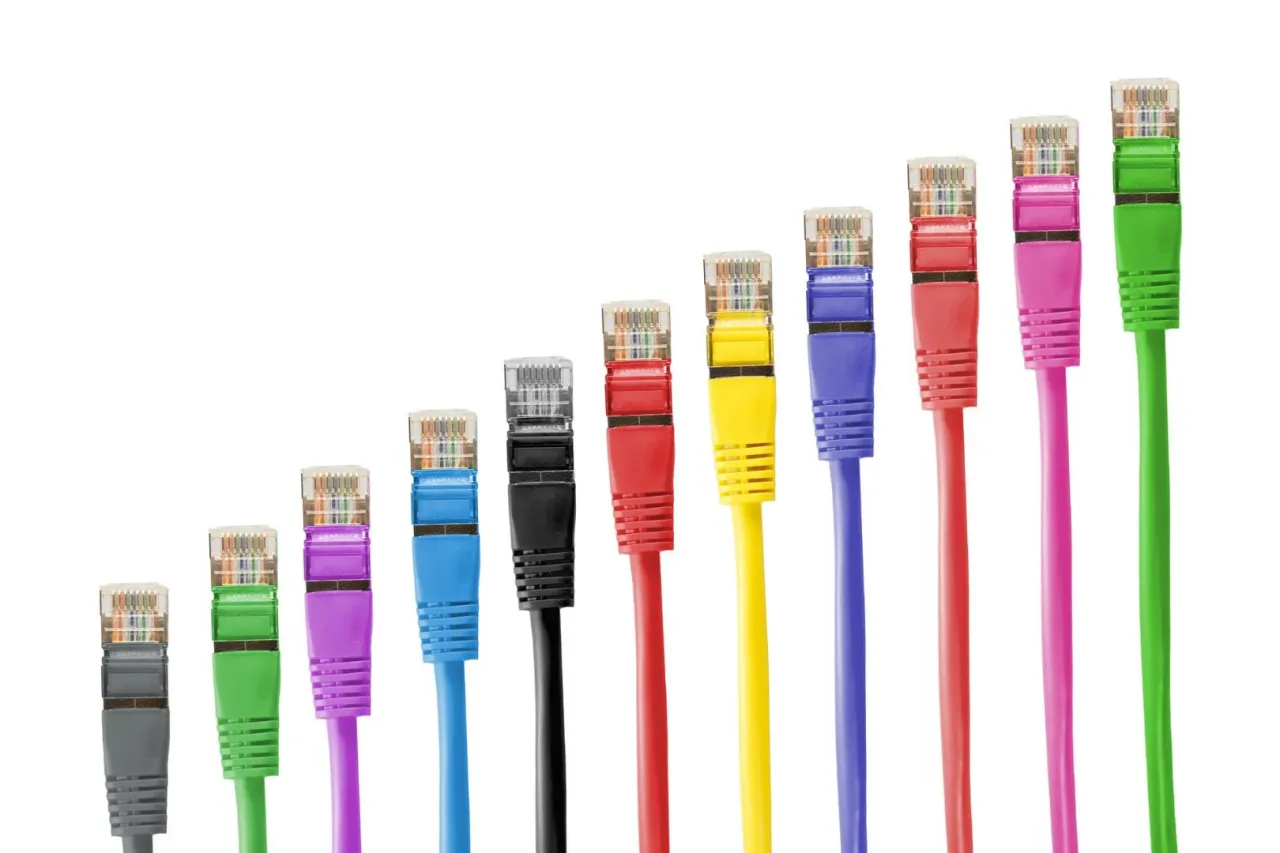

Diabeł tkwi w kablu: Jaka skrętka do HDMI będzie najlepsza?

Jakość i kategoria użytej skrętki komputerowej mają fundamentalne znaczenie dla stabilności i jakości przesyłanego sygnału HDMI. Wybór odpowiedniego kabla to klucz do sukcesu całej instalacji. Nie można na tym oszczędzać, jeśli zależy nam na bezproblemowym działaniu, zwłaszcza przy wyższych rozdzielczościach i większych odległościach.

Kategoria 5e vs. Kategoria 6: Co musisz wiedzieć o podstawowym wyborze

To podstawowy dylemat, przed którym stają użytkownicy. Oto moje spostrzeżenia:

• Kat. 5e: Jest to najstarsza z obecnie używanych kategorii. Zazwyczaj pozwala na transmisję sygnału 1080p na odległość do 50-60 metrów, a w niektórych przypadkach, przy bardzo dobrej jakości kablu i extenderze, nawet do 100 metrów. Sprawdzi się w mniej wymagających instalacjach, gdzie priorytetem jest Full HD i krótszy dystans. Należy jednak pamiętać, że Cat 5e ma mniejszą odporność na zakłócenia i niższą przepustowość.
• Kat. 6/6a: To jest najczęściej rekomendowany standard i mój osobisty wybór dla większości nowych instalacji. Zapewnia znacznie lepszą stabilność transmisji sygnału 1080p na odległość 60-70 metrów, a co ważniejsze, sygnału 4K@30Hz na około 30-40 metrów. Kable Cat 6 mają lepsze parametry tłumienia i przesłuchów, co przekłada się na większą niezawodność. Użycie kabla miedzianego Cat. 6 jest absolutnie zalecane dla odległości powyżej 20 metrów.

Skrętka Cat. 6a i Cat. 7: Gwarancja stabilności dla wymagających instalacji 4K

Dla najbardziej wymagających instalacji, zwłaszcza tych z sygnałem 4K@60Hz i wyższym, warto rozważyć kable wyższych kategorii:

• Kat. 6a: Oferuje lepsze ekranowanie i wyższą przepustowość niż Cat 6. Jest to świetny wybór do przesyłania sygnału 4K@60Hz na odległości do 60 metrów.
• Kat. 7/8: Oferują najlepsze ekranowanie i najwyższą przepustowość (do 10 Gbps dla Cat 7, do 25/40 Gbps dla Cat 8). Pozwalają na przesyłanie sygnału 4K@60Hz na odległości do 70 metrów, a nawet 4K@120Hz na krótszych dystansach (ok. 25-30m). To wybór dla profesjonalistów i entuzjastów, którzy nie akceptują kompromisów w jakości obrazu i dźwięku.

Drut czy linka? Miedź (Cu) czy aluminium (CCA)? Wyjaśniamy, dlaczego to ma ogromne znaczenie

Typ kabla sieciowego ma kolosalne znaczenie dla jego wydajności i trwałości:

• Drut (solid core) vs. Linka (stranded): Kable typu "drut" mają pojedyncze, sztywne żyły miedziane. Są idealne do instalacji stałych, gdzie kabel nie będzie często zginany. Charakteryzują się lepszymi właściwościami transmisyjnymi na długich dystansach. Kable typu "linka" składają się z wielu cienkich drucików skręconych razem, są bardziej elastyczne i odporne na zginanie, dlatego stosuje się je do patchcordów. Do instalacji HDMI po skrętce, zwłaszcza na długie dystanse, zawsze wybieraj kable typu "drut".
• Miedź (Cu) czy aluminium (CCA)?: To chyba najważniejszy aspekt. Kable z czystej miedzi (Cu Copper) są droższe, ale oferują nieporównywalnie lepsze parametry elektryczne, mniejszy opór, większą trwałość i odporność na utlenianie. Kable CCA (Copper Clad Aluminum) to aluminium pokryte cienką warstwą miedzi. Są znacznie tańsze, ale mają gorsze właściwości transmisyjne, większy opór, są bardziej podatne na uszkodzenia mechaniczne i utlenianie. W przypadku HDMI po skrętce, kategorycznie odradzam kable CCA. Mogą one prowadzić do niestabilnego sygnału, problemów z zasilaniem PoC i ogólnej zawodności systemu. Inwestycja w kabel Cu zawsze się opłaca.

Tabela zależności: Zobacz, jak kategoria skrętki wpływa na maksymalną odległość i rozdzielczość

Poniższa tabela w czytelny sposób podsumowuje zależności między kategorią skrętki, maksymalną odległością transmisji i obsługiwaną rozdzielczością dla sygnału HDMI. Pamiętaj, że są to wartości orientacyjne i mogą się różnić w zależności od konkretnego extendera i jakości kabla.

4K, 60Hz, HDR: Na co zwrócić uwagę, wybierając extender pod kątem jakości obrazu?

Współczesne extendery HDMI oferują wsparcie dla szerokiego zakresu rozdzielczości i technologii obrazu. Aby zapewnić sobie najlepsze wrażenia wizualne, należy zwrócić uwagę na konkretne parametry urządzenia. To właśnie tutaj często pojawiają się niuanse, które mogą zadecydować o satysfakcji z zakupu.

Full HD (1080p) standard, z którym poradzi sobie większość urządzeń

Rozdzielczość Full HD (1920x1080p przy 60Hz) jest obecnie standardem, który obsługuje zdecydowana większość extenderów HDMI, nawet tych bazujących na starszych kategoriach skrętki (np. Cat 5e). Jeśli Twoje źródło sygnału i wyświetlacz nie obsługują wyższych rozdzielczości, lub po prostu nie potrzebujesz 4K, extender Full HD będzie dobrym i ekonomicznym wyborem. Jest to wystarczające dla większości zastosowań domowych i biurowych, gdzie jakość obrazu jest dobra, ale nie musi być absolutnie najwyższa.

Wymagania dla 4K przy 30Hz vs 4K przy 60Hz nie daj się zaskoczyć

Tutaj tkwi jeden z największych haczyków marketingowych. Wielu producentów reklamuje extendery jako "4K", ale diabeł tkwi w szczegółach, a konkretnie w częstotliwości odświeżania:

• 4K@30Hz: Oznacza 3840x2160 pikseli przy 30 klatkach na sekundę. Często jest obsługiwane przez extendery zgodne ze standardem HDMI 1.4. Jest to wystarczające dla statycznych obrazów, prezentacji czy oglądania filmów, gdzie ruch jest płynny, ale nie ma dynamicznych scen. Wiele tańszych extenderów "4K" oferuje tylko to.
• 4K@60Hz: Oznacza 3840x2160 pikseli przy 60 klatkach na sekundę. Wymaga znacznie większej przepustowości (HDMI 2.0, 18 Gb/s) i zazwyczaj lepszej jakości extendera oraz skrętki (min. Cat 6a/7). Jest to kluczowe dla płynnego ruchu, szczególnie w grach komputerowych, szybkich scenach akcji czy oglądaniu sportu. Jeśli zależy Ci na najwyższej jakości obrazu i płynności, zawsze szukaj extendera z obsługą 4K@60Hz.
• 4K@120Hz: Najnowsze i najdroższe modele, wymagające HDMI 2.1 i skrętki Cat 7/8 na krótkich dystansach. To już domena najbardziej zaawansowanych instalacji i najnowszych konsol/kart graficznych.

Zawsze sprawdzaj specyfikację extendera pod kątem obsługiwanej częstotliwości odświeżania przy rozdzielczości 4K. Nie daj się zwieść samym "4K" w nazwie.

Obsługa HDCP, 3D i HDR: Upewnij się, że nie stracisz kluczowych funkcji

Oprócz rozdzielczości i częstotliwości odświeżania, warto zwrócić uwagę na wsparcie dla innych technologii, które znacząco wpływają na komfort użytkowania:

• HDCP (High-bandwidth Digital Content Protection): To protokół ochrony przed kopiowaniem, używany przez większość treści premium (filmy Blu-ray, serwisy streamingowe jak Netflix, HBO Max). Bez jego obsługi przez extender, wiele treści może po prostu nie być wyświetlanych, a na ekranie pojawi się komunikat o błędzie. Upewnij się, że extender obsługuje HDCP 2.2 lub nowsze, jeśli planujesz oglądać takie materiały.
• 3D: Jeśli planujesz oglądać treści trójwymiarowe, upewnij się, że extender wyraźnie deklaruje obsługę 3D.
• HDR (High Dynamic Range): Zapewnia znacznie szerszy zakres kolorów, kontrastu i jasności, co przekłada się na bardziej realistyczny i immersyjny obraz. Wymaga odpowiedniego extendera, który potrafi przesłać dane HDR, oraz oczywiście kompatybilnego źródła i wyświetlacza.
• Dolby TrueHD, DTS-HD: Wsparcie dla zaawansowanych formatów audio bez kompresji jest kluczowe dla audiofilów i kinomanów, którzy cenią sobie najwyższą jakość dźwięku przestrzennego.

Funkcje dodatkowe, które zmieniają zasady gry: Czego szukać w nowoczesnych extenderach?

Nowoczesne extendery HDMI to znacznie więcej niż tylko przesyłanie obrazu i dźwięku. Wiele z nich oferuje dodatkowe funkcje, które znacząco zwiększają komfort użytkowania i możliwości instalacji. To właśnie te "drobne" elementy często decydują o tym, czy instalacja będzie naprawdę wygodna i funkcjonalna.

Steruj dekoderem z drugiego pokoju: Jak działa przedłużacz pilota (IR Pass-through)?

Funkcja IR Pass-through (przedłużacz podczerwieni) to niezwykle praktyczne rozwiązanie. Wyobraź sobie, że dekoder satelitarny masz schowany w szafce w salonie, a telewizor w sypialni. Chcesz zmienić kanał w sypialni, ale pilot nie "widzi" dekodera. Dzięki IR Pass-through jest to możliwe! W zestawie z extenderem otrzymujesz mały nadajnik IR (podłączany do odbiornika przy telewizorze) i odbiornik IR (podłączany do nadajnika przy dekoderze). Sygnał z Twojego pilota, skierowany w stronę nadajnika IR przy telewizorze, jest przesyłany przez skrętkę do odbiornika IR przy dekoderze, który "udaje" pilota. W ten sposób możesz sterować źródłem sygnału z drugiego pomieszczenia, co jest nieocenione w wielu domowych i profesjonalnych instalacjach.

Zasilanie przez skrętkę (PoC): Wygoda i porządek bez dodatkowych zasilaczy

Technologia PoC (Power over Cable), czasem nazywana również PoH (Power over HDBaseT) lub w niektórych przypadkach PoE (Power over Ethernet), to funkcja, która znacząco upraszcza instalację. Jej główną zaletą jest eliminacja potrzeby podłączania zasilacza do obu urządzeń (nadajnika i odbiornika). Zazwyczaj wystarczy podłączyć zasilacz tylko do jednego z nich (najczęściej do nadajnika), a drugie urządzenie jest zasilane energią przesyłaną przez ten sam kabel sieciowy. To oznacza mniej kabli, mniej gniazdek do zajęcia i ogólnie większy porządek, zwłaszcza w miejscu, gdzie znajduje się telewizor lub projektor.

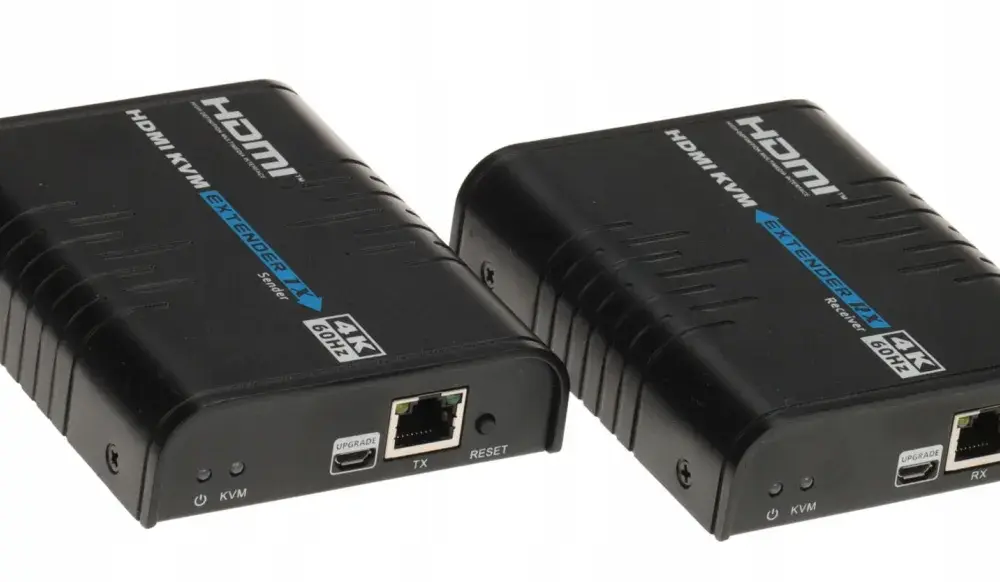

Pracuj zdalnie przy telewizorze: Praktyczne zastosowanie extenderów z USB (KVM)

Extendery z funkcją KVM (Keyboard, Video, Mouse) to rozwiązanie dla tych, którzy potrzebują zdalnie sterować komputerem. Pozwala ona na podłączenie klawiatury i myszy (a czasem także innych urządzeń USB, np. pendrive'a) do odbiornika (przy telewizorze/monitorze) i sterowanie komputerem, który jest źródłem sygnału (podłączonym do nadajnika). Jest to idealne rozwiązanie dla:

• Serwerowni: Zdalne zarządzanie serwerami z biura.
• Biur: Praca na komputerze w innym pomieszczeniu.
• Systemów Digital Signage: Zdalne zarządzanie treścią wyświetlaną na ekranach.
• Gier: Podłączenie konsoli lub komputera w jednym pokoju, a granie na dużym ekranie w drugim, z pełną kontrolą.

Jeden sygnał na kilka ekranów? Poznaj extendery z wyjściem Loop-Out i funkcją splittera

Niektóre extendery oferują dodatkowe funkcje, które rozszerzają możliwości dystrybucji sygnału:

• HDMI Loop Out: To dodatkowe wyjście HDMI w nadajniku. Pozwala ono na podłączenie lokalnego monitora (np. telewizora w salonie, gdzie znajduje się dekoder) i jednocześnie przesłanie sygnału do zdalnego odbiornika (np. telewizora w sypialni). Jest to niezwykle przydatne w salach konferencyjnych (podgląd dla prezentera) czy systemach monitoringu (lokalny podgląd z rejestratora).
• Funkcja splittera: Niektóre zaawansowane extendery lub systemy HDMI over IP oferują możliwość rozdzielenia sygnału na wiele odbiorników. Pozwala to na wyświetlanie tego samego obrazu na kilku ekranach jednocześnie, co jest idealne dla systemów Digital Signage, barów sportowych czy sal widowiskowych.
• Obsługa EDID: Funkcja EDID (Extended Display Identification Data) pozwala na komunikację między źródłem a wyświetlaczem w celu automatycznego dopasowania optymalnej rozdzielczości, częstotliwości odświeżania i formatu audio. Dobrze działający EDID zapewnia, że zawsze uzyskasz najlepszą możliwą jakość obrazu i dźwięku, bez konieczności ręcznej konfiguracji.

Praktyczny przewodnik zakupowy: Jak wybrać idealny extender HDMI krok po kroku

Wybór odpowiedniego extendera HDMI może wydawać się skomplikowany, ale postępując zgodnie z poniższymi krokami, z łatwością znajdziesz rozwiązanie dopasowane do Twoich potrzeb. Wieloletnie doświadczenie w instalacjach nauczyło mnie, że dokładne planowanie to podstawa sukcesu.

Krok 1: Zmierz odległość i określ wymaganą rozdzielczość

1. Zmierz dokładną odległość: Nie zgaduj! Użyj miarki, aby określić rzeczywistą długość kabla sieciowego, który będzie potrzebny od nadajnika do odbiornika. Zawsze dodaj kilka metrów zapasu na ewentualne manewry i zakończenia. Lepiej mieć trochę za dużo kabla niż za mało.
2. Określ wymaganą rozdzielczość: Zastanów się, jaką jakość obrazu chcesz uzyskać. Czy potrzebujesz Full HD (1080p), 4K@30Hz, czy 4K@60Hz (lub wyższej)? Weź pod uwagę możliwości swojego źródła sygnału (np. konsola, dekoder, komputer) i wyświetlacza (telewizor, projektor). Jeśli masz telewizor 4K, ale dekoder tylko Full HD, to 4K@60Hz nie będzie Ci potrzebne.

Krok 2: Sprawdź posiadaną lub planowaną instalację kablową (kategoria skrętki)

1. Zweryfikuj istniejącą skrętkę: Jeśli masz już położony kabel sieciowy, koniecznie sprawdź jego kategorię (Cat 5e, Cat 6, Cat 7) oraz typ (Cu/CCA, drut/linka). Często zdarza się, że w starszych instalacjach użyto kabli Cat 5e lub, co gorsza, CCA, które mogą nie sprostać wymaganiom extendera 4K.
2. Zaplanuj nową instalację: Jeśli kładziesz nowy kabel, zainwestuj w skrętkę Cat 6 lub Cat 6a z czystej miedzi (Cu) typu "drut". To zapewni najlepszą wydajność, stabilność i odporność na przyszłe wymagania. Unikaj kabli CCA to pozorna oszczędność, która może skutkować niestabilnym działaniem.

Krok 3: Zdecyduj, czy potrzebujesz dodatkowych funkcji (IR, USB, PoC)

1. Sterowanie pilotem (IR): Czy chcesz sterować dekoderem lub innym źródłem sygnału z drugiego pokoju? Jeśli tak, funkcja IR Pass-through jest dla Ciebie kluczowa.
2. Zasilanie przez kabel (PoC): Czy zależy Ci na minimalizacji liczby zasilaczy przy telewizorze lub projektorze? PoC znacznie upraszcza instalację i estetykę.
3. KVM (USB): Czy potrzebujesz podłączyć klawiaturę i mysz do zdalnego komputera? Ta funkcja jest niezbędna w przypadku zdalnej pracy lub zarządzania.
4. Loop Out: Czy chcesz mieć podgląd sygnału lokalnie, np. przy nadajniku? To przydatne w salach konferencyjnych lub systemach monitoringu.

Krok 4: Porównaj modele i zwróć uwagę na opinie na co skarżą się użytkownicy?

1. Przejrzyj specyfikacje: Po określeniu swoich potrzeb, porównaj parametry dostępnych extenderów. Upewnij się, że spełniają Twoje wymagania dotyczące odległości, rozdzielczości, obsługi HDCP, HDR i funkcji dodatkowych.
2. Przeczytaj recenzje: To jeden z najważniejszych kroków. Sprawdź opinie innych użytkowników na forach, w sklepach internetowych. Zwróć uwagę na powtarzające się problemy, takie jak niestabilność sygnału, problemy z HDCP, trudności w instalacji lub przegrzewanie się urządzeń. Często to właśnie opinie innych pomagają uniknąć zakupu wadliwego produktu.
3. Budżet: Określ swój budżet. Pamiętaj jednak, że inwestycja w nieco droższy, ale sprawdzony model, od renomowanego producenta, może zaoszczędzić Ci frustracji i dodatkowych kosztów w przyszłości. Czasami warto dopłacić za spokój ducha i niezawodność.

Najczęstsze problemy z HDMI po skrętce i jak je rozwiązać: poradnik pierwszej pomocy

Mimo że extendery HDMI po skrętce są niezawodnym rozwiązaniem, czasem mogą pojawić się problemy. Z mojego doświadczenia wynika, że większość z nich ma proste przyczyny i można je szybko rozwiązać. Oto najczęstsze z nich i sposoby ich rozwiązania.

Brak obrazu lub komunikat „Brak sygnału” co sprawdzić w pierwszej kolejności?

Jeśli na ekranie pojawia się komunikat "Brak sygnału" lub obraz w ogóle się nie wyświetla, nie panikuj. Wykonaj następujące kroki diagnostyczne:

• Sprawdź wszystkie połączenia: Upewnij się, że kable HDMI i skrętka są prawidłowo i mocno wpięte do nadajnika, odbiornika, źródła sygnału i wyświetlacza. Luźne połączenia to bardzo częsta przyczyna problemów.
• Zasilanie: Sprawdź, czy nadajnik i odbiornik są zasilane. Jeśli extender nie obsługuje PoC, oba urządzenia muszą być podłączone do zasilania. Upewnij się, że zasilacze są sprawne i podłączone do działających gniazdek.
• Kabel HDMI: Spróbuj podłączyć źródło sygnału bezpośrednio do wyświetlacza krótkim, sprawdzonym kablem HDMI. To pozwoli wykluczyć problem ze źródłem sygnału (np. dekoderem) lub wyświetlaczem.
• Kategoria skrętki: Upewnij się, że używasz skrętki odpowiedniej kategorii dla danej odległości i rozdzielczości. Np. dla 4K na 50 metrach Cat 5e może być niewystarczająca.
• Rozdzielczość: Spróbuj obniżyć rozdzielczość w ustawieniach źródła sygnału (np. z 4K na 1080p). Czasem extender nie jest w stanie przesłać sygnału o wyższych wymaganiach, ale poradzi sobie z niższymi.
• Reset urządzeń: Odłącz zasilanie od extendera (nadajnika i odbiornika) oraz źródła sygnału i wyświetlacza na kilka minut, a następnie podłącz je ponownie.

Obraz migocze lub „śnieży” czy to wina kabla, czy zakłóceń?

Migoczący obraz, "śnieżenie" (losowe białe lub kolorowe kropki) lub zniekształcenia kolorów zazwyczaj wskazują na problemy z jakością sygnału. Oto co możesz sprawdzić:

• Jakość skrętki: To najczęstsza przyczyna. Niska jakość kabla (np. CCA zamiast Cu) lub jego uszkodzenie (zgniecenie, przecięcie) może prowadzić do degradacji sygnału. Upewnij się, że używasz kabla z czystej miedzi (Cu) i odpowiedniej kategorii.
• Przekroczenie odległości: Sprawdź, czy nie przekroczyłeś maksymalnej zalecanej odległości dla danej rozdzielczości i kategorii skrętki. Nawet jeśli extender "działa", to na granicy możliwości sygnał może być niestabilny.
• Zakłócenia elektromagnetyczne (EMI): Unikaj prowadzenia skrętki równolegle do kabli zasilających, transformatorów, silników elektrycznych lub innych źródeł silnych zakłóceń na długich odcinkach. Użycie ekranowanej skrętki (FTP/STP) może znacząco pomóc w redukcji zakłóceń.
• Zła konfiguracja EDID: Sprawdź, czy extender poprawnie negocjuje parametry EDID między źródłem a wyświetlaczem. Niektóre extendery mają przełączniki do ręcznego ustawiania EDID (np. tryb kopiowania EDID z wyświetlacza).
• Wersja HDMI: Upewnij się, że wszystkie komponenty (źródło, extender, wyświetlacz) są zgodne z wymaganą wersją HDMI (np. HDMI 2.0 dla 4K@60Hz).

Problem z dźwiękiem lub jego całkowity brak gdzie szukać przyczyny?

Problemy z dźwiękiem są często powiązane z problemami obrazu, ale mogą mieć też specyficzne przyczyny:

• Ustawienia audio: Sprawdź ustawienia audio w źródle sygnału (np. dekoderze, komputerze). Upewnij się, że format audio (np. Stereo, Dolby Digital, DTS) jest obsługiwany przez extender i wyświetlacz/system audio. Czasami ustawienie "Bitstream" zamiast "PCM" może rozwiązać problem lub go stworzyć.
• Kable HDMI: Upewnij się, że kable HDMI są prawidłowo podłączone i nie są uszkodzone. Spróbuj zamienić kable HDMI na inne, sprawdzone.
• Zgodność: Niektóre extendery mogą mieć ograniczenia co do obsługiwanych formatów audio (np. brak wsparcia dla Dolby Atmos/DTS:X). Sprawdź specyfikację extendera, jeśli używasz zaawansowanych formatów dźwięku.
• Problemy z HDCP: Czasami problemy z dźwiękiem mogą być objawem nieprawidłowej negocjacji HDCP.

Czy istnieją alternatywy? Krótkie porównanie z innymi technologiami

Choć "HDMI po skrętce" jest doskonałym rozwiązaniem dla wielu zastosowań, istnieją również inne technologie przesyłania sygnału HDMI na duże odległości, każda z własnymi zaletami i wadami. Warto je znać, aby świadomie wybrać najlepsze rozwiązanie dla konkretnej sytuacji.

Aktywne kable optyczne HDMI (AOC): Kiedy warto dopłacić?

Aktywne kable optyczne HDMI (AOC) to kable, które zamiast miedzi wykorzystują światłowody do przesyłania sygnału. Na końcach kabla znajdują się wbudowane konwertery optyczno-elektryczne. Ich główne zalety to:

• Brak strat sygnału: Mogą przesyłać sygnał 4K@60Hz, a nawet 8K na bardzo duże odległości (do 100 metrów i więcej) bez żadnych strat.
• Odporność na zakłócenia: Są całkowicie odporne na zakłócenia elektromagnetyczne (EMI/RFI), co jest kluczowe w środowiskach przemysłowych.
• Cienka i elastyczna konstrukcja: Są znacznie cieńsze i lżejsze niż miedziane kable HDMI o podobnej długości.

Wady to: wysoka cena, delikatność (łatwo je uszkodzić przy zginaniu), brak możliwości zaciśnięcia własnych złączy (są to kable gotowe, kierunkowe) oraz to, że często wymagają zewnętrznego zasilania. Warto dopłacić, gdy potrzebujesz absolutnej niezawodności na bardzo długim dystansie, w środowisku z silnymi zakłóceniami, a budżet nie jest ograniczeniem.

Transmitery bezprzewodowe: Wygoda kosztem stabilności?

Transmitery bezprzewodowe HDMI pozwalają na przesyłanie sygnału audio-wideo bez użycia kabli. Ich główna zaleta to oczywiście wygoda i estetyka brak konieczności prowadzenia kabli. Jednak mają też znaczące wady:

• Podatność na zakłócenia: Są wrażliwe na zakłócenia z innych urządzeń Wi-Fi, mikrofalówek czy telefonów bezprzewodowych.
• Większe opóźnienia (latency): Mogą wprowadzać zauważalne opóźnienia, co jest problemem w grach.
• Niższa stabilność sygnału: W porównaniu do rozwiązań kablowych, sygnał bezprzewodowy jest mniej stabilny i bardziej podatny na zaniki.
• Ograniczony zasięg: Zasięg jest zazwyczaj mniejszy niż w przypadku extenderów po skrętce i często wymaga linii wzroku.

Są dobrym wyborem tam, gdzie prowadzenie kabli jest niemożliwe lub bardzo trudne, a nie jest wymagana idealna stabilność sygnału (np. do okazjonalnych prezentacji, a nie do gier czy profesjonalnych instalacji).

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

HDMI over IP: Rozwiązanie dla zaawansowanych sieciowych instalacji wideo

HDMI over IP to najbardziej zaawansowane rozwiązanie, które pozwala na przesyłanie sygnału HDMI przez istniejącą sieć LAN, w tym przez switche. Wykorzystuje standardowe protokoły sieciowe, co otwiera ogromne możliwości. Zalety:

• Ogromny zasięg: Ograniczony jedynie zasięgiem sieci LAN.
• Skalowalność: Możliwość konfiguracji "jeden do wielu" (splitter), "wiele do jednego" (przełącznik) lub "wiele do wielu" (matryca wideo).
• Elastyczność: Wykorzystuje istniejącą infrastrukturę sieciową, co minimalizuje koszty okablowania.

Wady to: wyższa cena urządzeń, większa złożoność konfiguracji (wymaga wiedzy sieciowej), a także to, że często wymaga dedykowanej sieci lub segmentacji, aby uniknąć obciążenia istniejącej sieci danymi wideo. Jest to idealne rozwiązanie dla dużych instalacji komercyjnych, centrów dowodzenia, hoteli czy zaawansowanych systemów Digital Signage, gdzie potrzebna jest duża elastyczność i skalowalność.
