Końcówki antenowe DVB-T2: Wybierz i zamontuj bez błędów!

W dzisiejszych czasach, gdy telewizja naziemna DVB-T2/HEVC oferuje obraz w jakości HD i 4K, każdy element instalacji antenowej ma znaczenie. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć rolę końcówek antenowych, wybrać odpowiedni typ, prawidłowo go zamontować i uniknąć powszechnych problemów z odbiorem sygnału. Z mojego doświadczenia wynika, że to właśnie te "drobne" elementy często decydują o satysfakcji z oglądania.

Dlaczego dobrze dobrana końcówka to fundament odbioru telewizji DVB-T2?

Zawsze powtarzam moim klientom, że jakość całej instalacji antenowej jest tak dobra, jak jej najsłabszy element. W erze standardu DVB-T2/HEVC i rosnących wymagań dotyczących jakości obrazu (HD, 4K), nawet drobny, z pozoru nieistotny komponent, jak końcówka antenowa, może mieć decydujący wpływ na odbiór. Z mojego doświadczenia wiem, że źle dobrana lub nieprawidłowo zamontowana końcówka za kilka złotych może prowadzić do frustrujących problemów, takich jak pikseloza, zacinanie się obrazu, a nawet całkowity brak sygnału. To właśnie na tym etapie często leży przyczyna wielu "niewyjaśnionych" problemów z telewizją.

Twoja instalacja jest tak dobra, jak jej najsłabszy element

Wyobraź sobie, że masz najlepszą antenę na dachu, wysokiej klasy wzmacniacz i najnowszy telewizor z wbudowanym tunerem DVB-T2/HEVC. Brzmi idealnie, prawda? Niestety, jeśli połączenie między tymi elementami czyli kabel i jego końcówki jest słabe, cały system będzie działał wadliwie. Końcówka jest często pomijanym elementem, który jednak pełni kluczową rolę w transmisji sygnału. To przez nią przepływa cenny sygnał, a każde zakłócenie na tym etapie ma kaskadowy wpływ na resztę instalacji.

Koniec z pikselozą: Jak złącze za kilka złotych wpływa na jakość sygnału HD i 4K

W przypadku sygnału cyfrowego, jakim jest DVB-T2/HEVC, jakość połączenia ma fundamentalne znaczenie. Niska jakość złącza lub jego nieprawidłowy montaż może wprowadzać zakłócenia i straty sygnału, znane jako tłumienność. Jest to szczególnie widoczne przy wysokiej rozdzielczości obrazu HD i 4K, gdzie nawet minimalne ubytki sygnału mogą prowadzić do irytującej pikselozy, zamrażania obrazu, a nawet całkowitych zaników. Stabilny i czysty sygnał jest absolutnie niezbędny do prawidłowego dekodowania obrazu cyfrowego. Nie warto oszczędzać na tym elemencie, bo to właśnie on często decyduje, czy wieczór z filmem będzie przyjemnością, czy pasmem frustracji.

Rozpoznaj wroga: Najczęstsze problemy z końcówkami antenowymi, które psują Ci wieczór

Jako instalator, wielokrotnie spotykałem się z sytuacjami, gdzie przyczyną problemów z odbiorem telewizji były właśnie końcówki antenowe. Poniżej przedstawiam najczęstsze "grzechy główne", które psują oglądanie i jak ich unikać.

Korozja i wilgoć: Cichy zabójca sygnału w instalacjach zewnętrznych

Wilgoć i korozja to prawdziwi wrogowie każdej instalacji zewnętrznej. Gdy woda dostanie się do metalowych elementów złącza, zaczyna się proces utleniania. Prowadzi to do pogorszenia przewodności, zwiększenia oporności i w konsekwencji do znacznych strat sygnału. Jest to szczególnie istotne w przypadku anten zewnętrznych, gdzie złącza są nieustannie narażone na deszcz, śnieg, mróz i słońce. Dlatego tak ważne jest stosowanie końcówek wykonanych z materiałów odpornych na korozję (np. mosiądz niklowany) oraz tych z odpowiednimi uszczelnieniami (np. o-ringami), które skutecznie chronią wnętrze złącza przed wnikaniem wilgoci.

Niewidoczne zwarcie: Jak błąd montażowy prowadzi do całkowitego braku obrazu

Jednym z najczęstszych błędów podczas samodzielnego montażu końcówek jest zwarcie żyły głównej kabla koncentrycznego z oplotem (ekranem) wewnątrz złącza. Taki błąd skutkuje całkowitym brakiem sygnału, a w skrajnych przypadkach może nawet uszkodzić tuner telewizyjny. Problem polega na tym, że zwarcie to jest często niewidoczne z zewnątrz i wymaga precyzyjnego montażu oraz dokładnego sprawdzenia po jego wykonaniu. Wystarczy jeden włosek oplotu dotykający żyły środkowej, by cała instalacja przestała działać.

Luźne połączenie: Gdy niedopasowanie wtyku do kabla generuje ciągłe zakłócenia

Luźne połączenie to kolejny częsty winowajca problemów z odbiorem. Może ono wynikać z niedopasowania średnicy wtyku do kabla koncentrycznego (np. próba zamontowania wtyku do kabla RG6 na kablu RG59) lub z nieprawidłowego zaciśnięcia/nakręcenia złącza. Skutkiem jest niestabilny sygnał, przerywanie obrazu, "śnieżenie" lub skaczące piksele. Sygnał cyfrowy jest bardzo wrażliwy na takie niestabilności, dlatego solidne i pewne połączenie jest absolutnie kluczowe. Zawsze upewnij się, że wtyk jest przeznaczony do konkretnego typu kabla, którego używasz.

Wtyk F czy klasyczny wtyk IEC? Przewodnik po rodzajach końcówek antenowych

Na polskim rynku dominują dwa główne typy końcówek antenowych. Zrozumienie ich różnic i zastosowań pomoże Ci podjąć świadomą decyzję, który z nich jest odpowiedni dla Twojej instalacji DVB-T2.

Wtyk F (nakręcany, kompresyjny): Standard dla nowoczesnych instalacji kiedy jest niezbędny?

Wtyk F jest uznawany za nowocześniejszy standard i jest powszechny w instalacjach satelitarnych, ale coraz częściej stosowany również w naziemnych, zwłaszcza tam, gdzie wymagana jest wysoka jakość i stabilność sygnału, co jest kluczowe dla DVB-T2/HEVC. Charakteryzuje się tym, że żyła środkowa kabla stanowi jednocześnie pin kontaktowy złącza. Występuje w wersjach nakręcanych (najpopularniejsze do samodzielnego montażu), zaciskanych oraz kompresyjnych. Te ostatnie, choć wymagają specjalistycznych narzędzi, są uważane za najbardziej profesjonalne i trwałe, zapewniając doskonałą szczelność i minimalne straty sygnału. Wtyk F zapewnia bardzo solidne i trwałe połączenie, minimalizując ryzyko zakłóceń i utraty sygnału.

Wtyk antenowy IEC (męski/żeński): Klasyka wciąż w grze gdzie się sprawdza?

Klasyczny wtyk IEC, często nazywany po prostu wtykiem TV, to tradycyjne złącze używane od lat do podłączania telewizorów i tunerów. Rozpoznasz go po charakterystycznym kształcie i występowaniu w wersji męskiej (do gniazda w telewizorze) i żeńskiej (do gniazda ściennego). Dostępne są również warianty proste i kątowe. Wersje kątowe są szczególnie praktyczne, gdy masz ograniczoną przestrzeń za odbiornikiem, pozwalając na estetyczne i bezpieczne podłączenie kabla bez jego zaginania. Choć wtyk IEC może być nieco bardziej podatny na luźne połączenia niż wtyk F, w prostszych instalacjach domowych i przy odpowiednim montażu nadal doskonale spełnia swoją rolę.

Złącza kątowe, "beczki" i adaptery: Jak radzić sobie z ciasnym miejscem i przedłużaniem kabla?

Oprócz podstawowych wtyków, na rynku znajdziesz szereg akcesoriów, które ułatwiają zarządzanie instalacją. Złącza kątowe IEC to zbawienie, gdy telewizor wisi blisko ściany, a prosta wtyczka uniemożliwia jego dosunięcie. Pozwalają one na podłączenie kabla pod kątem 90 stopni, oszczędzając miejsce i chroniąc kabel przed uszkodzeniem.

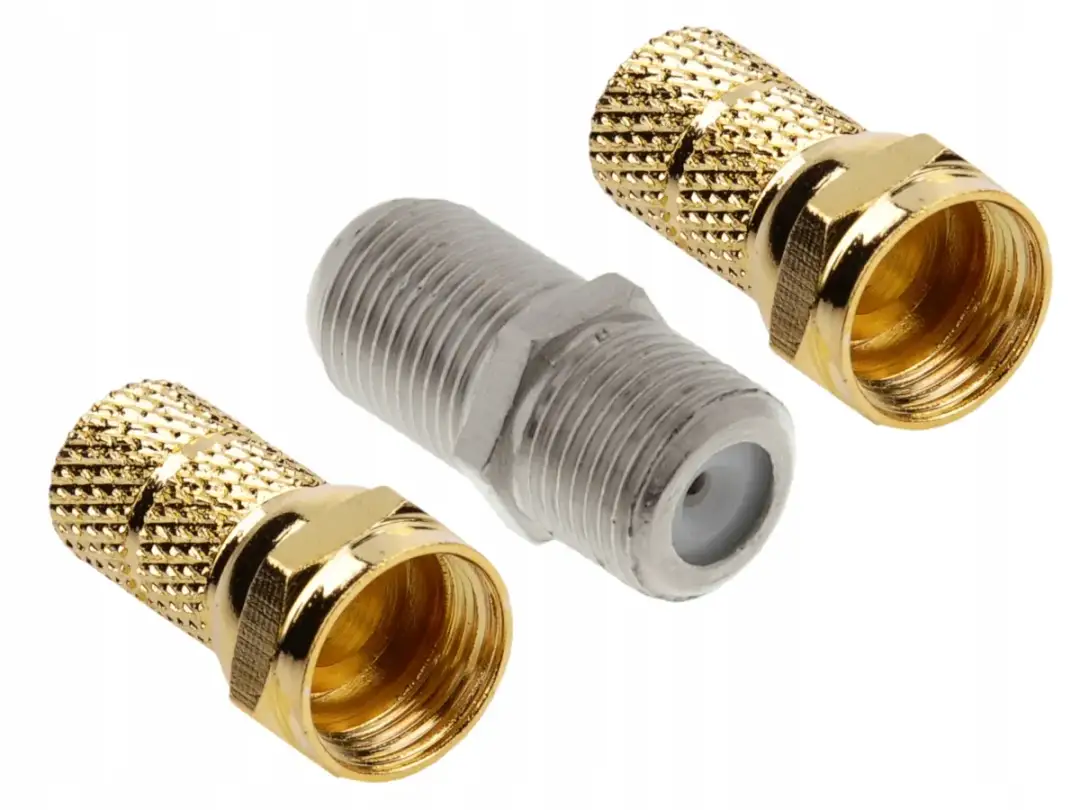

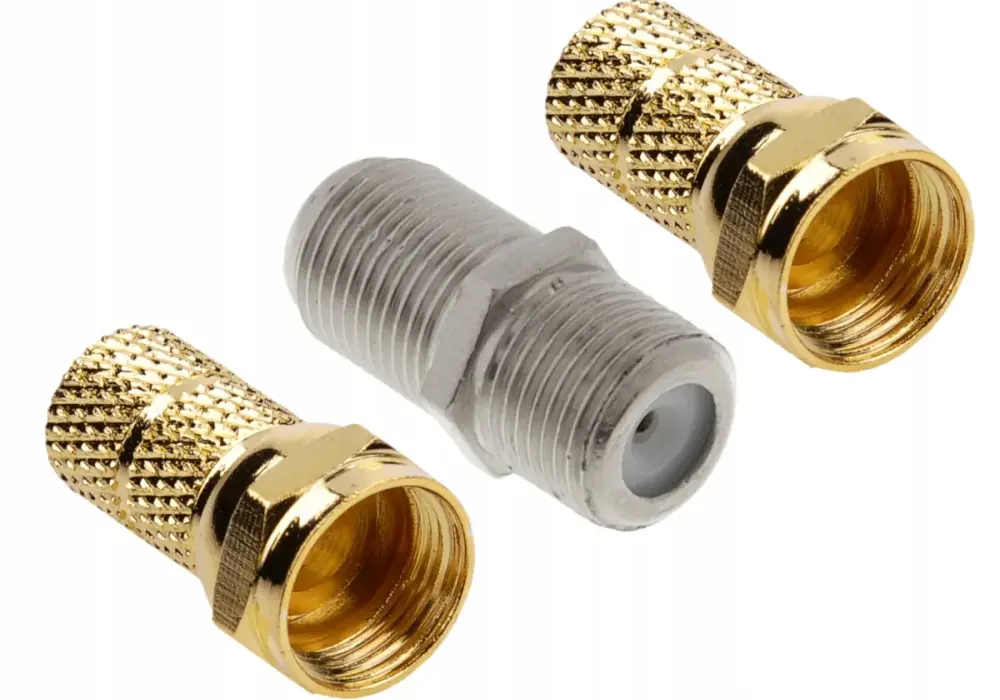

"Beczki", czyli łączniki F-F lub IEC-IEC, to proste, cylindryczne złączki, które pozwalają na przedłużanie kabla antenowego bez konieczności jego wymiany na dłuższy. To bardzo praktyczne rozwiązanie, gdy potrzebujesz nieco więcej zasięgu.

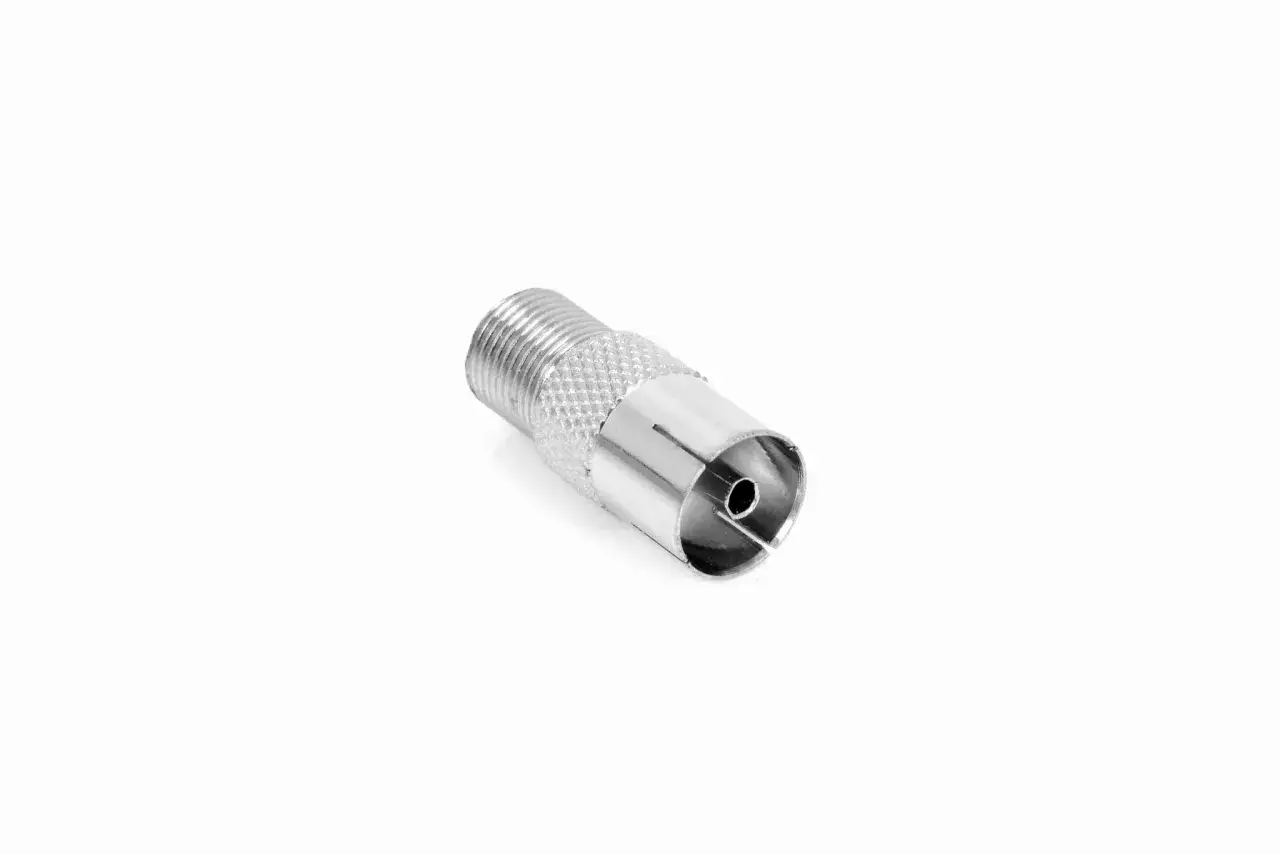

Natomiast adaptery (np. F na IEC) są nieocenione, gdy musisz połączyć urządzenia z różnymi typami złączy. Pozwalają one na elastyczne konfigurowanie instalacji i łączenie ze sobą elementów, które standardowo by do siebie nie pasowały. Pamiętaj jednak, że każde dodatkowe połączenie to potencjalne źródło strat sygnału, dlatego używaj ich z umiarem i stawiaj na jakość.

Zrób to sam: Jak prawidłowo zamontować końcówkę na kablu antenowym krok po kroku

Samodzielny montaż końcówek antenowych nie jest trudny, ale wymaga precyzji i cierpliwości. Zapewniam Cię, że poświęcenie kilku minut na staranne wykonanie tej czynności zaoszczędzi Ci wiele frustracji w przyszłości. Oto jak to zrobić krok po kroku.

Niezbędne narzędzia: Co przygotować, by praca poszła sprawnie (nóż, obcinaczki)

Zanim zaczniesz, upewnij się, że masz pod ręką odpowiednie narzędzia. Ułatwi to pracę i zminimalizuje ryzyko błędów:

• Ostry nóż lub specjalne narzędzie do ściągania izolacji z kabli koncentrycznych. To drugie jest znacznie lepsze, bo zapewnia precyzję i minimalizuje ryzyko uszkodzenia oplotu czy żyły.
• Obcinaczki do kabli.
• Dla wtyków F: opcjonalnie ściągacz izolacji do wtyków F i zaciskarka (do wtyków zaciskanych/kompresyjnych).
• Miarka lub linijka precyzja ma tu znaczenie!

Instrukcja montażu wtyku F: Jak precyzyjnie przygotować kabel i nakręcić złącze bez błędów

Montaż wtyku F jest kluczowy dla jakości sygnału. Pamiętaj o precyzji, zwłaszcza przy przygotowaniu kabla:

1. Przygotowanie kabla: Za pomocą noża lub ściągacza izolacji, odetnij zewnętrzną izolację kabla na długość około 10-12 mm. Staraj się nie uszkodzić oplotu pod spodem.
2. Odsłonięcie oplotu: Ostrożnie odsłoń oplot i folię ekranującą. Zagięcie ich do tyłu na zewnętrzną izolację jest dobrą praktyką. Upewnij się, że żaden włosek oplotu nie wystaje do przodu.
3. Przygotowanie żyły środkowej: Następnie usuń izolację dielektryczną (białą piankę) z żyły środkowej na długość około 5-7 mm, tak aby żyła wystawała poza złącze po jego nakręceniu. Upewnij się, że żyła jest prosta i nieuszkodzona.
4. Nakręcanie wtyku F: Ostrożnie nakręć wtyk F na kabel. Wtyk powinien ciasno wkręcać się w izolację zewnętrzną, a żyła środkowa powinna swobodnie przechodzić przez otwór wtyku.
5. Sprawdzenie: Po nakręceniu wtyku, sprawdź, czy żyła środkowa nie dotyka oplotu ani obudowy wtyku. To najważniejszy punkt! Jeśli dotyka, masz zwarcie i sygnału nie będzie. Wystająca żyła środkowa powinna mieć około 1-2 mm.

Pamiętaj, że najważniejsze jest, aby żyła główna nie stykała się z oplotem. To najczęstsza przyczyna braku sygnału i błąd, który sam wielokrotnie widziałem.

Instrukcja montażu wtyku IEC: Na co zwrócić szczególną uwagę, by zapewnić solidne połączenie?

Montaż wtyku IEC jest nieco inny, ale również wymaga staranności:

1. Przygotowanie kabla: Odetnij zewnętrzną izolację kabla na długość około 1,5-2 cm.
2. Odsłonięcie oplotu: Ostrożnie odsłoń oplot i folię ekranującą. Rozdziel oplot i żyłę główną.
3. Przycięcie i zabezpieczenie oplotu: Przytnij oplot na odpowiednią długość, aby można go było solidnie zamocować pod zaciskiem we wtyku. Upewnij się, że żaden włosek nie dotyka żyły środkowej.
4. Przygotowanie żyły głównej: Usuń izolację z żyły głównej na długość około 5-7 mm i włóż ją do odpowiedniego otworu we wtyku.
5. Zaciskanie i skręcanie: Po zamocowaniu żyły głównej i oplotu, zaciskaj lub skręcaj obudowę wtyku, upewniając się, że wszystkie elementy są stabilnie połączone.

Kluczowe jest solidne zamocowanie żyły głównej i oplotu, aby uniknąć luźnych połączeń i zakłóceń. Często widzę, jak ludzie po prostu wkładają kabel bez odpowiedniego zabezpieczenia, co prowadzi do niestabilnego sygnału.

Na co patrzeć przy zakupie? Kluczowe cechy dobrej końcówki antenowej

Wybór odpowiedniej końcówki antenowej to nie tylko kwestia typu (F czy IEC), ale także jakości wykonania. Inwestując w lepsze złącze, inwestujesz w stabilny i czysty sygnał. Poniżej przedstawiam, na co ja osobiście zwracam uwagę, wybierając końcówki do instalacji.

Materiał wykonania i uszczelnienie: Dlaczego odporność na warunki pogodowe ma znaczenie?

Materiał, z którego wykonana jest końcówka, ma bezpośredni wpływ na jej trwałość i odporność na korozję. Złącza wykonane z mosiądzu niklowanego są znacznie bardziej odporne na działanie czynników atmosferycznych niż te z tańszych stopów. To kluczowe, zwłaszcza w przypadku instalacji zewnętrznych, gdzie złącza narażone są na wilgoć, deszcz i zmiany temperatur. Dodatkowo, uszczelnienia, takie jak o-ringi, są absolutnie niezbędne w końcówkach przeznaczonych do użytku na zewnątrz. Chronią one wnętrze złącza i kabel przed wnikaniem wilgoci, która, jak już wspomniałem, jest jednym z głównych wrogów sygnału. Pamiętaj, że wilgoć w złączu to niemal pewna awaria w przyszłości.

Dopasowanie do średnicy kabla: Jak sprawdzić, czy kupujesz właściwy rozmiar?

To jeden z najczęściej ignorowanych, a jednocześnie najważniejszych aspektów. Końcówka musi być idealnie dopasowana do średnicy kabla koncentrycznego, z którym ma współpracować (np. RG6, RG59). Niedopasowanie prowadzi do luźnych połączeń, strat sygnału i niestabilności. Jeśli wtyk jest za luźny, nie zapewni odpowiedniego kontaktu elektrycznego i mechanicznego. Jeśli jest za ciasny, może uszkodzić kabel podczas montażu. Zawsze sprawdzaj specyfikację kabla i końcówki przed zakupem. Producenci zazwyczaj wyraźnie oznaczają, do jakiego typu kabla przeznaczona jest dana końcówka.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Ekranowanie i tłumienność: Parametry dla dociekliwych, które gwarantują najlepszy sygnał

Dla tych, którzy chcą zagłębić się w szczegóły, warto zwrócić uwagę na parametry takie jak ekranowanie i tłumienność. Dobre ekranowanie w końcówce chroni sygnał przed zakłóceniami zewnętrznymi, takimi jak szumy z urządzeń elektronicznych czy sygnały z innych źródeł radiowych. Z kolei niska tłumienność oznacza mniejsze straty sygnału na samym połączeniu. W instalacjach DVB-T2/HEVC, gdzie każdy decybel sygnału ma znaczenie dla jakości odbioru HD i 4K, te parametry są niezwykle ważne. Wysokiej jakości złącza minimalizują te straty, zapewniając czystszy i stabilniejszy sygnał do Twojego telewizora.

Podsumowanie: Zainwestuj w jakość, by zapomnieć o problemach z odbiorem

Jak widzisz, końcówki antenowe, choć małe i często niedoceniane, odgrywają fundamentalną rolę w całej instalacji telewizji naziemnej DVB-T2/HEVC. Prawidłowy dobór, staranny montaż i wybór wysokiej jakości komponentów to inwestycja, która procentuje stabilnym i wysokiej jakości odbiorem. Nie pozwól, aby element za kilka złotych zepsuł Ci przyjemność z oglądania ulubionych programów w HD czy 4K. Zachęcam Cię do zastosowania zdobytej wiedzy poświęć chwilę na dokładne przygotowanie i montaż, a zyskasz spokój i bezproblemowy dostęp do telewizji. Pamiętaj, nawet mały element może mieć duży wpływ na całą instalację.
