Podłączenie instalacji elektrycznej w ciągniku Ursus C-360 to zadanie, które wymaga podstawowej wiedzy technicznej oraz staranności. Właściwe podłączenie systemu elektrycznego jest kluczowe dla prawidłowego funkcjonowania ciągnika, a także dla bezpieczeństwa użytkownika. W tym artykule przedstawimy krok po kroku, jak przeprowadzić proces instalacji, aby uniknąć typowych błędów.
Ważne jest, aby przed rozpoczęciem prac zapoznać się z wymaganymi narzędziami i materiałami oraz przestrzegać zasad bezpieczeństwa. Zrozumienie struktury instalacji elektrycznej, w tym roli alternatora i akumulatora, pomoże w skutecznym montażu. Dzięki naszym wskazówkom, każdy użytkownik będzie mógł samodzielnie podłączyć instalację elektryczną, zapewniając sobie i swojemu ciągnikowi bezpieczeństwo i sprawność.
Najważniejsze informacje:- Instalacja elektryczna Ursus C-360 opiera się na alternatorze o napięciu 14 V i prądzie 55 A oraz akumulatorze 12 V.
- Przed rozpoczęciem montażu należy odłączyć akumulator, aby uniknąć zwarć.
- Wiązka przewodów powinna być poprowadzona w korytach, z dala od elementów ruchomych.
- Podczas podłączania oświetlenia, ważne jest, aby każdy przewód był prawidłowo uziemiony.
- Po zakończeniu montażu należy sprawdzić napięcie na akumulatorze oraz działanie wszystkich świateł.
Jak przygotować się do podłączenia instalacji elektrycznej Ursus C-360
Aby podłączyć instalację elektryczną w ciągniku Ursus C-360, konieczne jest wcześniejsze przygotowanie. Wymaga to zgromadzenia odpowiednich narzędzi oraz materiałów, które ułatwią cały proces. Do najważniejszych narzędzi należą wkrętaki, szczypce, a także różnego rodzaju przewody. Użycie odpowiednich materiałów, takich jak złączki i przewody o odpowiednich przekrojach, zapewni bezpieczeństwo i efektywność instalacji.
Przed przystąpieniem do pracy, ważne jest, aby pamiętać o zasadach bezpieczeństwa. Zawsze należy wyłączyć zasilanie przed rozpoczęciem jakichkolwiek działań związanych z instalacją elektryczną. Używanie osobistego sprzętu ochronnego, takiego jak rękawice i okulary ochronne, jest kluczowe dla uniknięcia potencjalnych obrażeń. Przestrzeganie tych zasad pomoże w bezpiecznym przeprowadzeniu instalacji.Wymagane narzędzia i materiały do instalacji elektrycznej
Do podłączenia instalacji elektrycznej w Ursusie C-360 potrzebne będą konkretne narzędzia i materiały. Wśród nich znajdują się wkrętaki, szczypce, przewody, a także złączki. Oto tabela z przykładami narzędzi oraz ich zastosowaniem:
| Narzędzie | Opis |
| Wkrętaki | Używane do mocowania złączek i elementów instalacji. |
| Szczypce | Pomagają w zaciskaniu przewodów i złączek. |
| Przewody | Wymagane do połączeń elektrycznych; powinny mieć odpowiednie przekroje. |
| Złączki | Umożliwiają bezpieczne łączenie przewodów. |
Bezpieczeństwo podczas pracy z instalacją elektryczną
Podczas pracy z instalacją elektryczną w ciągniku Ursus C-360, bezpieczeństwo jest kluczowe. Należy zawsze upewnić się, że zasilanie jest wyłączone przed rozpoczęciem jakichkolwiek działań. Używanie rękawic ochronnych i okularów to podstawowe środki, które mogą zapobiec urazom. Dodatkowo, warto mieć przy sobie gaśnicę, aby w razie wypadku móc szybko zareagować.Krok po kroku: podłączanie instalacji elektrycznej Ursus C-360
Podłączanie instalacji elektrycznej w ciągniku Ursus C-360 wymaga staranności i precyzji. Proces ten zaczyna się od demontażu starej instalacji, co pozwala na bezpieczne i efektywne przygotowanie do nowego montażu. Ważne jest, aby podczas demontażu oznaczać przewody, co ułatwi późniejszy montaż i zapobiegnie pomyłkom.
Demontaż starej instalacji i oznaczanie przewodów
Rozpocznij od odłączenia akumulatora, aby uniknąć zwarć. Następnie, przystąp do demontażu starej instalacji elektrycznej. Zdejmij wszystkie złączki i przewody, a każdy z nich oznaczaj etykietami, co pozwoli na łatwe ich ponowne podłączenie. Staraj się zachować porządek, aby uniknąć zamieszania z przewodami, które mogą być w różnych kolorach i długościach.
Montaż alternatora i podłączenie akumulatora
Po demontażu starej instalacji nadszedł czas na montaż alternatora. Upewnij się, że alternator jest prawidłowo zamocowany i podłączony do przewodów zasilających. Następnie przystąp do podłączenia akumulatora, pamiętając o zachowaniu odpowiedniej polaryzacji: czerwony przewód do plusa, a czarny do masy. Przewód masowy powinien być najpierw podłączony do ramy ciągnika, a dopiero potem przewód dodatni, co zapewni bezpieczeństwo całego systemu.
Prowadzenie wiązki przewodów i zabezpieczanie połączeń
Podczas instalacji elektrycznej w Ursusie C-360, prawidłowe prowadzenie wiązki przewodów jest kluczowe dla bezpieczeństwa i funkcjonalności systemu. Przewody powinny być poprowadzone w korytach, z dala od elementów ruchomych oraz źródeł ciepła, aby uniknąć uszkodzeń. Upewnij się, że główne przewody zasilające mają odpowiedni przekrój, co najmniej 4 mm², a obwody oświetlenia powinny mieć 1,5 mm². Wszystkie połączenia należy zabezpieczyć za pomocą złączek, co zapobiega ich luzowaniu się podczas pracy ciągnika.
Dodatkowo, końcówki przewodów powinny być pokryte cyną, co chroni je przed korozją i zapewnia długotrwałe połączenie. Zainstalowanie przewodów w sposób uporządkowany nie tylko ułatwia późniejsze prace serwisowe, ale także minimalizuje ryzyko zwarć i innych problemów elektrycznych. Pamiętaj, aby regularnie sprawdzać stan wiązki przewodów, aby zapewnić ich bezpieczeństwo i prawidłowe działanie w przyszłości.
Schemat podłączenia gniazda elektrycznego przyczepy
Podłączenie gniazda elektrycznego przyczepy w ciągniku Ursus C-360 wymaga precyzyjnego wykonania, aby zapewnić prawidłowe działanie wszystkich funkcji oświetleniowych. Do gniazda należy podłączyć pięć przewodów: zielony (lewy kierunkowskaz) do górnego zacisku (nr 1), niebieski (prawy kierunkowskaz) do dolnego zacisku (nr 4), żółty (światła stop) do zacisku nr 6, czerwony (światła postojowe) do zacisku nr 5 oraz masa do zacisku nr 3. Upewnij się, że wszystkie połączenia są solidne i dobrze zabezpieczone, aby uniknąć problemów z działaniem świateł.

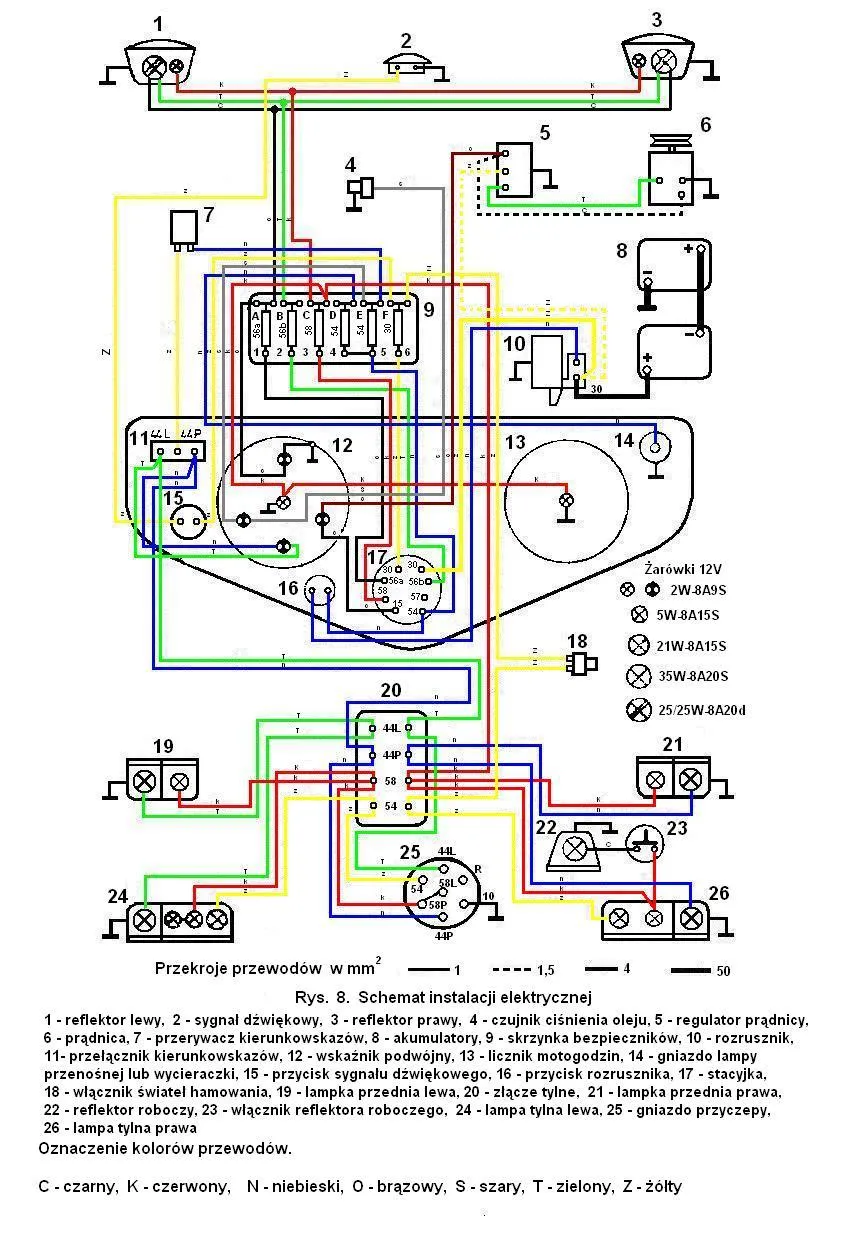

Poniżej znajduje się diagram ilustrujący schemat podłączenia gniazda elektrycznego przyczepy. Zastosowanie kolorowych przewodów ułatwi identyfikację i poprawne podłączenie. Pamiętaj, że każdy przewód powinien być dobrze izolowany, aby zapobiec zwarciom i innym problemom elektrycznym.
Montaż dodatkowych lamp roboczych i ich zasilanie
Instalacja dodatkowych lamp roboczych w ciągniku Ursus C-360 jest doskonałym sposobem na zwiększenie widoczności podczas pracy w nocy lub w słabych warunkach oświetleniowych. Zaleca się użycie lamp LED ze względu na ich niskie zużycie energii i długą żywotność. Każda lampa powinna być zasilana oddzielnym przewodem o przekroju co najmniej 1,5 mm², który należy podłączyć do bezpiecznika oraz przekaźnika, zasilanego np. ze styku 30 stacyjki lub bezpośrednio z akumulatora.
Włączniki lamp roboczych można podłączyć do styku 15 lub 54 stacyjki, co pozwala na ich niezależne działanie. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone i odporne na warunki atmosferyczne, aby zapewnić ich długotrwałe działanie. Regularne sprawdzanie stanu lamp oraz ich połączeń pomoże uniknąć problemów podczas pracy.
Czytaj więcej: Jak podłączyć soundbar do telewizora - proste metody i porady
Jak sprawdzić poprawność instalacji elektrycznej Ursus C-360
Po zakończeniu instalacji elektrycznej w ciągniku Ursus C-360, kluczowe jest przeprowadzenie testów, aby upewnić się, że wszystko działa poprawnie. Pierwszym krokiem jest sprawdzenie napięcia akumulatora. Użyj multimetru, aby zmierzyć napięcie; powinno wynosić od 12,6 V do 12,8 V przy wyłączonym silniku. Gdy silnik jest uruchomiony, napięcie powinno wzrosnąć do wartości między 13,8 V a 14,4 V. Takie pomiary zapewnią, że akumulator i alternator funkcjonują prawidłowo.
Następnie, przetestuj wszystkie światła w ciągniku. Upewnij się, że zarówno przednie, jak i tylne światła działają poprawnie, a także sprawdź kierunkowskazy oraz światła stopu. Włącz każde z tych świateł osobno, aby upewnić się, że wszystkie połączenia są solidne i nie ma żadnych problemów z zasilaniem. Regularne przeprowadzanie takich testów pomoże wczesniej wykryć ewentualne usterki i zapewni bezpieczeństwo podczas użytkowania ciągnika.
Testowanie napięcia akumulatora i działania świateł
Aby przeprowadzić test napięcia akumulatora, użyj multimetru, ustawiając go na pomiar napięcia stałego. Podłącz końcówki pomiarowe do odpowiednich biegunów akumulatora: czerwoną do dodatniego, a czarną do ujemnego. Sprawdź, czy napięcie wynosi od 12,6 V do 12,8 V. Następnie uruchom silnik i ponownie zmierz napięcie; powinno wzrosnąć do wartości od 13,8 V do 14,4 V. Po sprawdzeniu akumulatora, przetestuj działanie świateł, aktywując każdy z obwodów i upewniając się, że wszystkie lampy świecą poprawnie.
Rozwiązywanie typowych problemów z instalacją elektryczną
Po zakończeniu instalacji mogą wystąpić typowe problemy, które warto znać. Jeśli światła nie działają, sprawdź połączenia i upewnij się, że wszystkie przewody są właściwie podłączone. Innym częstym problemem jest niskie napięcie akumulatora, które może być spowodowane jego zużyciem lub uszkodzeniem alternatora. Jeśli napięcie jest nieprawidłowe, sprawdź, czy alternator jest prawidłowo zamontowany i czy przewody zasilające są w dobrym stanie. Regularne kontrole i konserwacja pomogą w uniknięciu poważniejszych usterek w przyszłości.
Jak zmodernizować instalację elektryczną w Ursusie C-360 dla lepszej wydajności
W miarę jak technologia się rozwija, modernizacja instalacji elektrycznej w ciągniku Ursus C-360 staje się coraz bardziej opłacalna i praktyczna. Warto rozważyć zastosowanie nowoczesnych komponentów, takich jak inteligentne przekaźniki oraz systemy zarządzania energią, które mogą zwiększyć efektywność energetyczną maszyny. Przykładowo, instalacja przekaźników z funkcją automatycznego wyłączania światła po zakończeniu pracy pomoże zaoszczędzić energię i wydłużyć żywotność akumulatora.
Dodatkowo, warto zainwestować w lampy LED, które nie tylko zmniejszają zużycie energii, ale również oferują lepszą widoczność i dłuższą żywotność w porównaniu do tradycyjnych żarówek. Wprowadzenie takich innowacji może znacząco poprawić wydajność pracy oraz zmniejszyć koszty eksploatacji ciągnika, co jest kluczowe w długoterminowej perspektywie. Regularne aktualizacje komponentów elektrycznych oraz ich konserwacja są kluczem do utrzymania maszyny w dobrym stanie i zapewnienia jej niezawodności w trudnych warunkach pracy.
