Ważne jest, aby przestrzegać kilku kluczowych zasad podczas montażu, takich jak odpowiednia długość przewodów, ich przekrój oraz kolejność podłączania. Pamiętaj, że instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka, aby zminimalizować ryzyko uszkodzenia urządzenia lub instalacji. Przeczytaj dalej, aby dowiedzieć się o najważniejszych krokach i zasadach dotyczących podłączania ogranicznika przepięć.
Kluczowe informacje:- Ogranicznik przepięć powinien być montowany w głównej rozdzielnicy budynku, najlepiej na szynie DIN.
- Przed rozpoczęciem prac zawsze wyłącz główne zasilanie i sprawdź brak napięcia miernikiem.
- Długość przewodów podłączeniowych nie powinna przekraczać 0,5 metra, aby nie osłabiać skuteczności ochrony.
- Używaj odpowiednich przekrojów przewodów: min. 6 mm² dla Typu 2 i 16 mm² dla Typu 1.
- Podłącz przewód ochronny (PE) jako pierwszy, a następnie przewód fazowy (L) w instalacji jednofazowej.
- Regularne przeglądy i wymiana urządzenia po 5-7 latach użytkowania są kluczowe dla utrzymania skutecznej ochrony.
Jak prawidłowo podłączyć ochronnik przepięć dla bezpieczeństwa
Aby prawidłowo podłączyć ochronnik przepięć, należy zwrócić uwagę na kilka istotnych aspektów. Montaż powinien odbywać się w głównej rozdzielnicy budynku, gdzie urządzenie będzie miało najlepszą efektywność. Najlepiej jest zamontować ogranicznik na szynie DIN, co zapewnia optymalne warunki dla całej instalacji. Warto również upewnić się, że długość przewodów podłączeniowych nie przekracza 0,5 metra, ponieważ zbyt długie przewody mogą zwiększać impedancję, co osłabia skuteczność ochrony.
Kolejnym kluczowym elementem jest przekrój przewodów, który powinien być dostosowany do typu ogranicznika. Dla ograniczników Typu 2 zaleca się użycie przewodów o przekroju co najmniej 6 mm², a dla Typu 1 – 16 mm². Ważne jest, aby przewody były podłączone zgodnie z instrukcją producenta, a ich kolejność była zachowana. Po zakończeniu montażu należy sprawdzić wszystkie połączenia wzrokowo i mechanicznie, a następnie włączyć zasilanie.

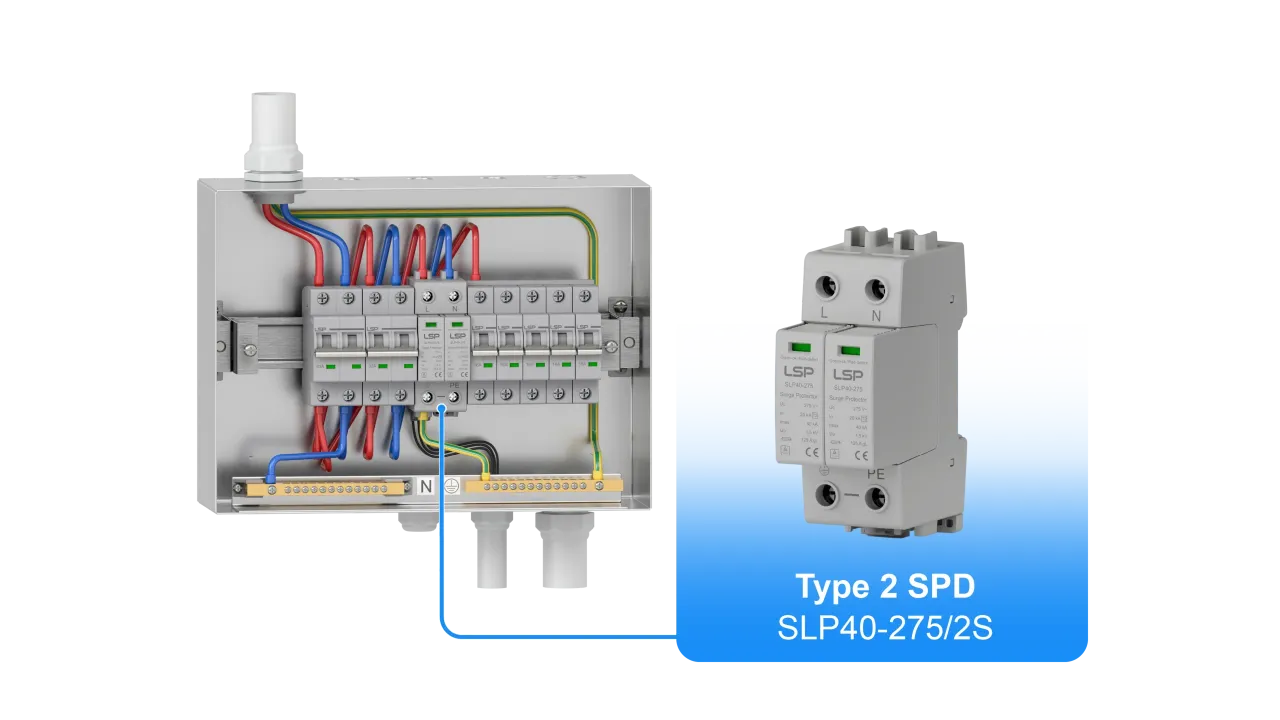

Krok po kroku: Montaż ochronnika przepięć w rozdzielni
Podczas montażu ochronnika przepięć, pierwszym krokiem jest wyłączenie głównego zasilania i upewnienie się, że w obwodzie nie ma napięcia. Następnie należy przystąpić do podłączenia przewodów. W instalacji jednofazowej przewód fazowy (L) podłączamy do górnego zacisku ogranicznika, a przewód ochronny (PE) do dolnego zacisku. W przypadku instalacji trójfazowej, przewody fazowe (L1, L2, L3) są podłączane do górnych zacisków, przewód ochronny (PE) do dolnego zacisku, a przewód neutralny (N) do środkowego zacisku.
- Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone.
- Sprawdź, czy przewód uziemiający jest podłączony do głównej szyny uziemiającej w rozdzielni.
- Po zakończeniu montażu, przetestuj działanie ogranicznika, aby upewnić się, że działa prawidłowo.
| Typ ogranicznika | Minimalny przekrój przewodów |
| Typ 1 | 16 mm² |
| Typ 2 | 6 mm² |
Wybór odpowiednich przewodów i ich długość dla skuteczności
Wybór odpowiednich przewodów do podłączenia ochronnika przepięć jest kluczowy dla jego skuteczności. Przekrój przewodów powinien być dostosowany do typu ogranicznika. Dla ograniczników Typu 2 zaleca się użycie przewodów o przekroju co najmniej 6 mm², natomiast dla Typu 1 powinno to być co najmniej 16 mm². Długość przewodów podłączeniowych nie powinna przekraczać 0,5 metra, ponieważ zbyt długie przewody mogą zwiększać impedancję, co osłabia ich działanie.
Ważne jest, aby przewody były wykonane z materiałów wysokiej jakości, które zapewniają dobrą przewodność elektryczną. Warto również zwrócić uwagę na ich izolację, aby uniknąć potencjalnych uszkodzeń. W przypadku instalacji jednofazowych i trójfazowych, zastosowanie odpowiednich przewodów oraz ich długości jest kluczowe dla zapewnienia optymalnej ochrony.
| Typ ogranicznika | Minimalny przekrój przewodów | Dopuszczalna długość przewodów |
| Typ 1 | 16 mm² | 0,5 metra |
| Typ 2 | 6 mm² | 0,5 metra |
Dlaczego wyłączenie zasilania jest niezbędne przed pracą
Wyłączenie zasilania przed rozpoczęciem pracy z ochronnikiem przepięć jest kluczowym krokiem w zapewnieniu bezpieczeństwa. Praca z napięciem elektrycznym może być niezwykle niebezpieczna, a nawet śmiertelna, jeśli nie podejmuje się odpowiednich środków ostrożności. Zasilanie włączone podczas instalacji może prowadzić do porażenia prądem, co może skutkować poważnymi obrażeniami. Dlatego zawsze należy upewnić się, że główne zasilanie jest wyłączone i sprawdzone za pomocą miernika, aby potwierdzić brak napięcia przed jakimkolwiek działaniem.Jakie narzędzia i sprzęt ochronny są potrzebne
Aby bezpiecznie zainstalować ochronnik przepięć, niezbędne są odpowiednie narzędzia oraz sprzęt ochronny. Do podstawowych narzędzi należy śrubokręt, klucz płaski oraz miernik napięcia, który pozwala na sprawdzenie, czy instalacja jest bezpieczna do pracy. Ważne jest również posiadanie rękawic ochronnych oraz okularów ochronnych, które zabezpieczą użytkownika przed ewentualnymi iskrami lub odłamkami. Zastosowanie tych narzędzi oraz sprzętu ochronnego znacząco zwiększa bezpieczeństwo podczas instalacji.
Najczęstsze błędy przy instalacji ochronnika przepięć
Podczas instalacji ochronnika przepięć wiele osób popełnia typowe błędy, które mogą prowadzić do nieprawidłowego działania urządzenia. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować nieefektywną ochroną przed przepięciami. Na przykład, jeśli przewód ochronny (PE) zostanie podłączony do niewłaściwego zacisku, może to spowodować, że urządzenie nie będzie w stanie prawidłowo zareagować na przepięcia. Tego typu błędy mogą prowadzić do uszkodzenia sprzętu elektrycznego lub, w najgorszym przypadku, do zagrożenia dla bezpieczeństwa użytkowników.
Innym powszechnym błędem jest ignorowanie zaleceń producenta dotyczących długości i przekroju przewodów. Zbyt długie przewody mogą zwiększać impedancję, co osłabia skuteczność ochrony. Na przykład, w przypadku ogranicznika Typu 1, nieprzestrzeganie minimalnego przekroju przewodów (16 mm²) może prowadzić do przegrzania i uszkodzenia urządzenia. Dlatego ważne jest, aby zawsze stosować się do instrukcji montażu i unikać oszczędności na materiałach, które mogą znacząco wpłynąć na działanie ochronnika.
Jak unikać niewłaściwego podłączenia przewodów
Aby uniknąć niewłaściwego podłączenia przewodów, kluczowe jest ścisłe przestrzeganie instrukcji producenta. Przykładem błędu może być podłączenie przewodu fazowego (L) do dolnego zacisku ochronnika, co jest odwrotne do zalecanej kolejności. W instalacji jednofazowej powinno się zawsze podłączać przewód ochronny (PE) jako pierwszy, a następnie fazowy (L). W przypadku instalacji trójfazowej, ważne jest, aby upewnić się, że przewody L1, L2 i L3 są podłączone do odpowiednich zacisków, aby zapewnić równomierne rozłożenie obciążenia.
Dlaczego uziemienie jest kluczowe dla prawidłowego działania
Uziemienie odgrywa niezwykle ważną rolę w prawidłowym działaniu ochronnika przepięć. Działa jako ścieżka dla nadmiaru energii, która może pojawić się w wyniku przepięć, kierując ją bezpiecznie do ziemi. Bez odpowiedniego uziemienia, ogranicznik może nie być w stanie skutecznie zneutralizować nadmiaru napięcia, co prowadzi do jego uszkodzenia lub, co gorsza, do uszkodzenia innych urządzeń elektrycznych w instalacji. Ponadto, brak uziemienia stwarza poważne zagrożenie dla bezpieczeństwa użytkowników, gdyż może prowadzić do porażenia prądem. Dlatego, aby zapewnić bezpieczeństwo i funkcjonalność systemu, kluczowe jest, aby przewód uziemiający był prawidłowo podłączony do głównej szyny uziemiającej w rozdzielni.
Czytaj więcej: Jak podłączyć pada Xbox 360 do telefonu bezprzewodowo? Oto prawda!
Jak sprawdzić poprawność działania ochronnika przepięć
Sprawdzanie poprawności działania ochronnika przepięć jest kluczowym krokiem po jego zainstalowaniu. Pierwszym sposobem na weryfikację jest użycie miernika napięcia, który pozwala na sprawdzenie, czy urządzenie działa prawidłowo. Należy upewnić się, że wskaźnik stanu na ograniczniku (np. zielona dioda) świeci, co oznacza, że urządzenie jest aktywne i gotowe do ochrony. W przypadku braku sygnału świetlnego, należy sprawdzić połączenia oraz uziemienie, aby upewnić się, że nie ma żadnych usterek.
Kolejnym sposobem na testowanie działania ochronnika jest przeprowadzanie regularnych przeglądów. Zaleca się, aby co najmniej raz w roku przeprowadzać kontrolę stanu urządzenia oraz jego połączeń. Warto również zwrócić uwagę na wszelkie oznaki uszkodzenia, takie jak pęknięcia lub przebarwienia. W przypadku jakichkolwiek wątpliwości dotyczących funkcjonalności, najlepiej skonsultować się z wykwalifikowanym elektrykiem.
- Wskaźnik stanu (np. zielona dioda) świeci, co oznacza prawidłowe działanie.
- Brak widocznych uszkodzeń na obudowie ochronnika.
- Stabilne połączenia przewodów, bez luzów lub korozji.
Jak zintegrować ochronniki przepięć z systemami inteligentnego domu
W miarę jak technologia inteligentnych domów staje się coraz bardziej popularna, integracja ochronników przepięć z systemami automatyki domowej staje się kluczowym elementem zapewnienia bezpieczeństwa. Inteligentne systemy zarządzania energią mogą monitorować zużycie i wykrywać nieprawidłowości, co pozwala na szybką reakcję w przypadku wystąpienia przepięć. Na przykład, połączenie ogranicznika przepięć z systemem alarmowym może automatycznie powiadomić użytkowników o potencjalnych zagrożeniach, co zwiększa bezpieczeństwo całej instalacji elektrycznej.Warto również rozważyć zastosowanie zdalnego monitorowania stanu ochronników przepięć. Dzięki aplikacjom mobilnym, użytkownicy mogą na bieżąco sprawdzać wskaźniki stanu ochronnika oraz jego efektywność, co pozwala na szybsze podejmowanie decyzji o ewentualnej konserwacji lub wymianie urządzenia. Tego typu rozwiązania nie tylko zwiększają komfort użytkowania, ale również przyczyniają się do dłuższej żywotności systemu elektrycznego w domu.
