Budowa anteny dipol to prosty projekt, który można zrealizować samodzielnie, wykorzystując podstawowe materiały i wiedzę na temat wymiarów anteny. Najpopularniejszym typem jest antena półfalowa, składająca się z dwóch równych elementów przewodzących, takich jak druty lub pręty, oddzielonych niewielką przerwą. Kluczowe jest, aby całkowita długość anteny wynosiła około połowy długości fali (λ/2) dla docelowej częstotliwości, co oznacza, że każdy z ramion powinien mieć długość jedną czwartą długości fali (λ/4).
W tym artykule przedstawimy krok po kroku, jak zbudować antenę dipol, jakie materiały i narzędzia będą potrzebne, a także najczęstsze błędy, które można popełnić podczas budowy. Dzięki prostym wskazówkom i dokładnym obliczeniom, każdy może stworzyć własną antenę, która poprawi jakość odbioru sygnału radiowego.
Kluczowe informacje:
- Anteny dipol są łatwe do zbudowania i wymagają jedynie kilku podstawowych materiałów, takich jak drut miedziany lub pręty aluminiowe.
- Całkowita długość anteny powinna wynosić około połowy długości fali dla wybranej częstotliwości.
- Ważne jest, aby podczas budowy stosować odpowiednie narzędzia, takie jak nożyce do drutu i lutownica.
- Podczas montażu anteny kluczowe jest jej prawidłowe umiejscowienie oraz unikanie metalowych przeszkód, które mogą wpływać na jakość sygnału.
- Znajomość najczęstszych błędów, takich jak niewłaściwa długość materiałów, pozwoli uniknąć problemów z wydajnością anteny.
Jak przygotować się do budowy anteny dipol - niezbędne materiały i narzędzia
Budowa anteny dipol wymaga odpowiednich materiałów oraz narzędzi, które zapewnią sukces projektu. Najczęściej używane materiały to druty miedziane lub pręty aluminiowe, które charakteryzują się doskonałą przewodnością. Ważne jest, aby wybrać materiały, które są trwałe i mogą wytrzymać różne warunki atmosferyczne, szczególnie jeśli antena będzie montowana na zewnątrz. Użycie materiałów o wysokiej jakości wpływa na efektywność anteny i jej zdolność do odbioru sygnałów.
Oprócz materiałów, niezbędne będą także narzędzia, które ułatwią proces budowy. Wśród nich znajdują się nożyce do drutu, które pozwolą na precyzyjne cięcie przewodów, a także lutownica, która jest kluczowa do łączenia elementów anteny. Dobrze jest mieć również wkrętaki i wiertarki, które mogą być przydatne podczas montażu anteny na podporach. Posiadanie odpowiednich narzędzi znacznie ułatwi cały proces i pozwoli na dokładniejsze wykonanie projektu.
Wybór odpowiednich materiałów do budowy anteny dipol
Wybór materiałów do budowy anteny dipol jest kluczowy dla jej efektywności i trwałości. Najlepszym wyborem są druty miedziane, które charakteryzują się wysoką przewodnością elektryczną i odpornością na korozję. Alternatywnie, pręty aluminiowe również dobrze sprawdzają się w tej roli, są lżejsze i łatwiejsze do obróbki. Ważne jest, aby materiały były odpowiednio dobrane do planowanej częstotliwości odbioru, co wpłynie na wydajność anteny.
Niezbędne narzędzia do wykonania anteny dipol
Do budowy anteny dipol potrzebne będą odpowiednie narzędzia, które umożliwią wykonanie precyzyjnych połączeń. Nożyce do drutu pozwalają na dokładne cięcie materiałów do wymaganych długości, a lutownica jest niezbędna do trwałego łączenia przewodów. Wkrętaki są przydatne podczas montażu anteny na różnych powierzchniach, a wiertarka może pomóc w tworzeniu otworów w podporach. Posiadanie tych narzędzi w zestawie zapewni sprawne i efektywne wykonanie projektu.
- Drut miedziany 1.5 mm - doskonały do budowy anteny o wysokiej wydajności.
- Pręt aluminiowy 10 mm - lekki i łatwy do obróbki, idealny do anten VHF.
- Nożyce do drutu - niezbędne do precyzyjnego cięcia materiałów.
- Lutownica 30W - do trwałego łączenia elementów anteny.
| Typ materiału | Właściwości |
| Drut miedziany | Wysoka przewodność, odporność na korozję |
| Pręt aluminiowy | Lekki, łatwy do obróbki, dobra przewodność |
Jak zbudować antenę dipol - krok po kroku do sukcesu
Budowa anteny dipol to proces, który można zrealizować w kilku prostych krokach. Pierwszym etapem jest zmierzenie i przycięcie materiałów do odpowiednich długości. Długość anteny powinna wynosić około połowy długości fali dla wybranej częstotliwości, co można obliczyć za pomocą wzoru: $$L = \frac{143}{f}$$, gdzie $$L$$ to długość jednego ramienia w metrach, a $$f$$ to częstotliwość w MHz. Na przykład, dla częstotliwości 149 MHz, każde ramię powinno mieć długość około 0.483 metra. Pamiętaj, aby skrócić tę długość o około 5% dla uzyskania lepszej rezonansowości.

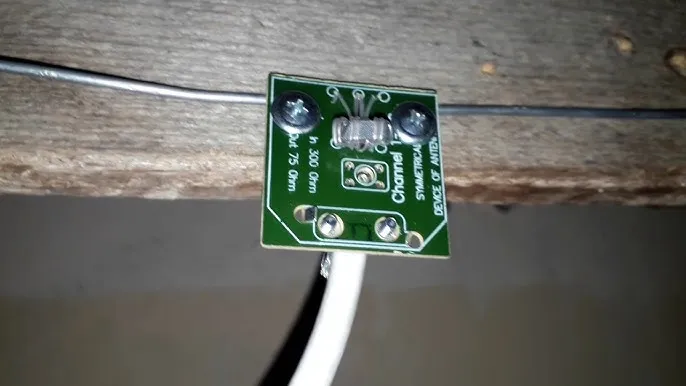

Kiedy już masz odpowiednie długości, przystąp do montażu anteny. Po pierwsze, przymocuj dwa ramiona do nieprzewodzącego wsparcia, takiego jak plastikowy lub drewniany pręt, w kształcie litery "T". Upewnij się, że ramiona są proste i równoległe. Następnie, podłącz jeden koniec przewodu współosiowego do jednego ramienia, a osłonę (plecionkę) do drugiego. Możesz użyć złącza, lutownicy lub po prostu owinąć przewody wokół końców. Upewnij się, że połączenia są mocne i stabilne.
Na koniec, podłącz antenę do źródła sygnału. Użyj odpowiedniego złącza, na przykład typu F lub N, aby połączyć przewód współosiowy z punktem zasilania anteny. Po zakończeniu montażu, zamontuj antenę na jak najwyższej wysokości i skieruj ją w stronę źródła sygnału, aby uzyskać najlepszą jakość odbioru. Prawidłowe umiejscowienie anteny ma kluczowe znaczenie dla jej wydajności.| Krok | Opis |
| 1 | Oblicz długości ramion anteny na podstawie częstotliwości. |
| 2 | Przytnij materiały do wymaganych długości. |
| 3 | Przymocuj ramiona do nieprzewodzącego wsparcia. |
| 4 | Podłącz przewód współosiowy do ramion anteny. |
| 5 | Zamontuj antenę w odpowiedniej pozycji. |
Dokładne wymiary i obliczenia dla anteny dipol
Aby zbudować skuteczną antenę dipol, kluczowe jest obliczenie prawidłowych wymiarów. Długość anteny powinna wynosić około połowy długości fali dla danej częstotliwości. Użyj wzoru $$L = \frac{143}{f}$$, gdzie $$L$$ to długość jednego ramienia w metrach, a $$f$$ to częstotliwość w MHz. Na przykład, dla częstotliwości 149 MHz, długość ramion wyniesie około 0.483 metra. Pamiętaj, że skrócenie długości o 5% pomoże w uzyskaniu lepszej rezonansowości.
Proces montażu anteny dipol - praktyczne wskazówki
Podczas montażu anteny dipol ważne jest, aby zabezpieczyć połączenia i upewnić się, że ramiona są prawidłowo wyregulowane. Używaj solidnych połączeń, aby uniknąć problemów z sygnałem. Zwróć uwagę na kąt, pod jakim ramiona są zamocowane; powinny być one ustawione w linii prostej, aby zapewnić maksymalną wydajność. Dobrze jest również przetestować antenę po montażu, aby upewnić się, że działa poprawnie i odbiera sygnał w pożądanym zakresie.Najczęstsze błędy podczas budowy anteny dipol - jak ich uniknąć
Podczas budowy anteny dipol, wiele osób popełnia powszechne błędy, które mogą wpłynąć na wydajność urządzenia. Jakość materiałów oraz ich długość są kluczowe dla sukcesu projektu. Wybór niewłaściwych materiałów, takich jak druty o niskiej przewodności lub zbyt krótkie ramiona, może prowadzić do słabego odbioru sygnału. Dlatego ważne jest, aby przed rozpoczęciem budowy upewnić się, że używane materiały spełniają wymagane normy jakościowe i są odpowiednio dobrane do planowanej częstotliwości.
Oprócz problemów z materiałami, wiele błędów pojawia się także podczas montażu anteny. Niewłaściwe połączenia, takie jak luźne złącza czy źle ustawione ramiona, mogą znacząco obniżyć efektywność anteny. Ważne jest, aby podczas montażu upewnić się, że wszystkie elementy są dobrze zabezpieczone, a ramiona anteny są ustawione w odpowiednim kącie. Dbanie o szczegóły w tym etapie jest kluczowe dla uzyskania optymalnego odbioru sygnału.
- Użycie materiałów o niskiej przewodności, co prowadzi do słabego sygnału.
- Niepoprawne obliczenia długości ramion, co wpływa na rezonans anteny.
- Luźne połączenia, które mogą powodować zakłócenia w odbiorze.
- Nieprawidłowe ustawienie ramion anteny, co obniża jej efektywność.
- Brak zabezpieczeń, które mogą prowadzić do uszkodzeń anteny.
Problemy z długością i jakością materiałów antenowych
Wybór odpowiednich długości i jakości materiałów jest kluczowy dla wydajności anteny dipol. Zbyt krótkie ramiona mogą prowadzić do nieprawidłowego działania anteny, a ich zbyt mała jakość, na przykład użycie drutów miedzianych o niskiej przewodności, wpłynie na zdolność do odbioru sygnału. Dlatego zawsze należy upewnić się, że materiały są zgodne z wymaganiami technicznymi dla danej częstotliwości. Dodatkowo, warto pamiętać o skróceniu długości ramion o około 5% dla osiągnięcia lepszej rezonansowości.
Błędy w montażu i ich wpływ na efektywność anteny
Podczas montażu anteny mogą wystąpić różne błędy, które negatywnie wpływają na jej wydajność. Niewłaściwe połączenia, takie jak luźne złącza czy źle ustawione ramiona, mogą prowadzić do zakłóceń w odbiorze sygnału. Aby zapewnić prawidłowe działanie anteny, wszystkie elementy muszą być starannie zabezpieczone, a ramiona powinny być ustawione w odpowiednim kącie. Dbanie o szczegóły w tym etapie jest kluczowe dla uzyskania optymalnego odbioru sygnału.
Jak poprawić działanie anteny dipol - dodatkowe wskazówki
Aby optymalizować wydajność anteny dipol, kluczowe jest jej prawidłowe umiejscowienie. Antena powinna być zamontowana jak najwyżej, co pozwoli na lepszy odbiór sygnału. Idealnie, antena powinna być umieszczona w otwartym terenie, z dala od przeszkód, takich jak budynki czy drzewa, które mogą zakłócać sygnał. Dodatkowo, skierowanie anteny w stronę źródła sygnału znacząco poprawi jakość odbioru. Upewnij się, że ramiona anteny są ustawione w poziomie, co również wpływa na jej efektywność.
Oprócz umiejscowienia, modyfikacje anteny mogą znacząco wpłynąć na jej działanie. Możesz rozważyć dodanie reflektora lub dipola dodatkowego, co zwiększy zasięg i jakość odbioru. Inną opcją jest zastosowanie różnych typów materiałów, które mogą poprawić przewodność. Na przykład, zmiana standardowych drutów na druty miedziane o wyższej jakości może przynieść zauważalne korzyści. Pamiętaj, że każda modyfikacja powinna być dostosowana do konkretnych potrzeb, takich jak częstotliwość odbioru lub typ sygnału.Optymalne umiejscowienie anteny dipol dla lepszego sygnału
Najlepsze praktyki dotyczące umiejscowienia anteny dipol obejmują montaż na wysokości co najmniej 2-3 metrów nad ziemią, aby zminimalizować zakłócenia. Kierunek anteny powinien być skierowany w stronę nadajnika, co maksymalizuje odbiór sygnału. Warto również unikać umieszczania anteny w pobliżu metalowych obiektów, które mogą powodować odbicia i zakłócenia sygnału. Wysokość i kierunek są kluczowe dla uzyskania optymalnej wydajności anteny.
Modyfikacje anteny dipol dla różnych zastosowań i częstotliwości
W celu dostosowania anteny dipol do różnych zastosowań i częstotliwości, można wprowadzić kilka modyfikacji. Na przykład, jeśli planujesz używać anteny do odbioru sygnałów VHF, warto rozważyć zwiększenie długości ramion, co poprawi efektywność w tym zakresie. Dodatkowo, zastosowanie reflektora lub dipola dodatkowego może zwiększyć zasięg i jakość sygnału. Dla zastosowań w paśmie UHF, można skrócić ramiona anteny, aby dostosować je do wyższych częstotliwości. Inną modyfikacją jest użycie różnych materiałów, takich jak drut miedziany o wysokiej przewodności, co może znacząco wpłynąć na wydajność anteny.
Jak dostosować antenę dipol do nowoczesnych technologii
W obliczu rosnącej popularności technologii smart home oraz internet of things (IoT), warto rozważyć modyfikacje anteny dipol, które umożliwią lepsze dostosowanie do tych nowoczesnych zastosowań. Na przykład, integracja anteny z systemami automatyki domowej może poprawić jakość sygnału w różnych pomieszczeniach, co jest szczególnie przydatne w dużych domach. Użycie wzmacniaczy sygnału w połączeniu z anteną dipol pozwoli na efektywniejsze odbieranie sygnałów z różnych źródeł, co jest kluczowe w przypadku wielu urządzeń działających jednocześnie.Kolejną interesującą modyfikacją jest zastosowanie technologii software-defined radio (SDR), która umożliwia dynamiczne dostosowanie parametrów anteny do zmieniających się warunków sygnałowych. Dzięki SDR, użytkownicy mogą dostosować antenę do różnych częstotliwości w czasie rzeczywistym, co znacząco zwiększa wszechstronność i efektywność odbioru. Takie podejście otwiera nowe możliwości dla entuzjastów radiotechniki oraz profesjonalistów, którzy chcą maksymalnie wykorzystać potencjał swoich anten dipol.
