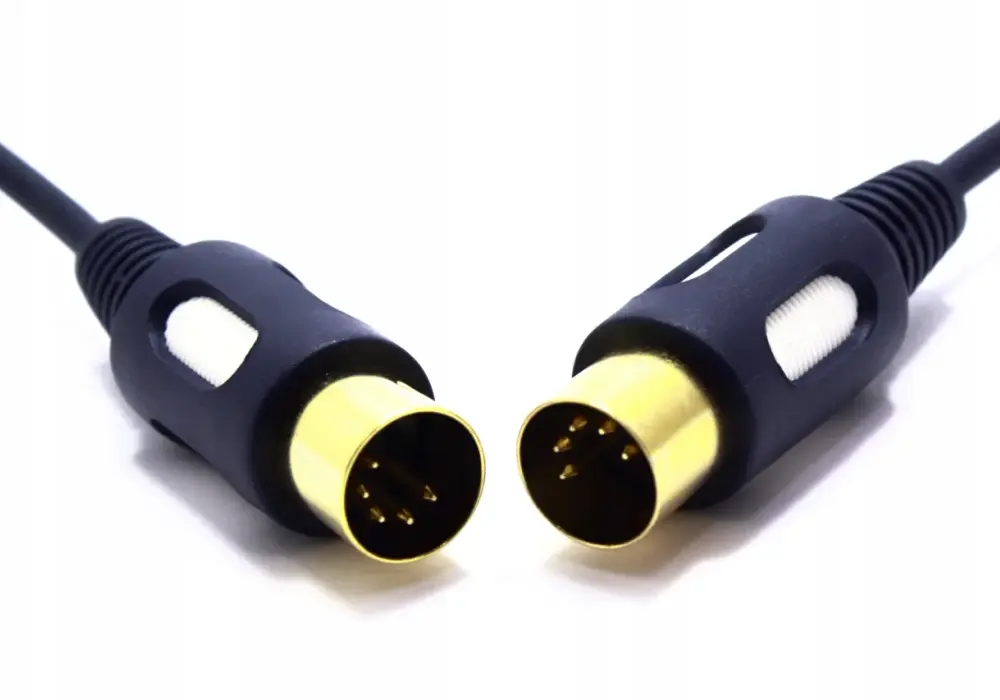

Kabel DIN 5: Twój klucz do retro audio i MIDI! Podłącz, lutuj.

Ten artykuł to kompleksowy przewodnik po kablu DIN 5, niezbędnym dla każdego entuzjasty retro audio i muzyka korzystającego z MIDI. Dowiesz się, czym jest to złącze, do czego służy, jak je prawidłowo podłączyć i jak samodzielnie wykonać potrzebne adaptery, otwierając drzwi do odświeżenia klasycznego sprzętu.

Kabel DIN 5: Twój klucz do świata audio retro i MIDI

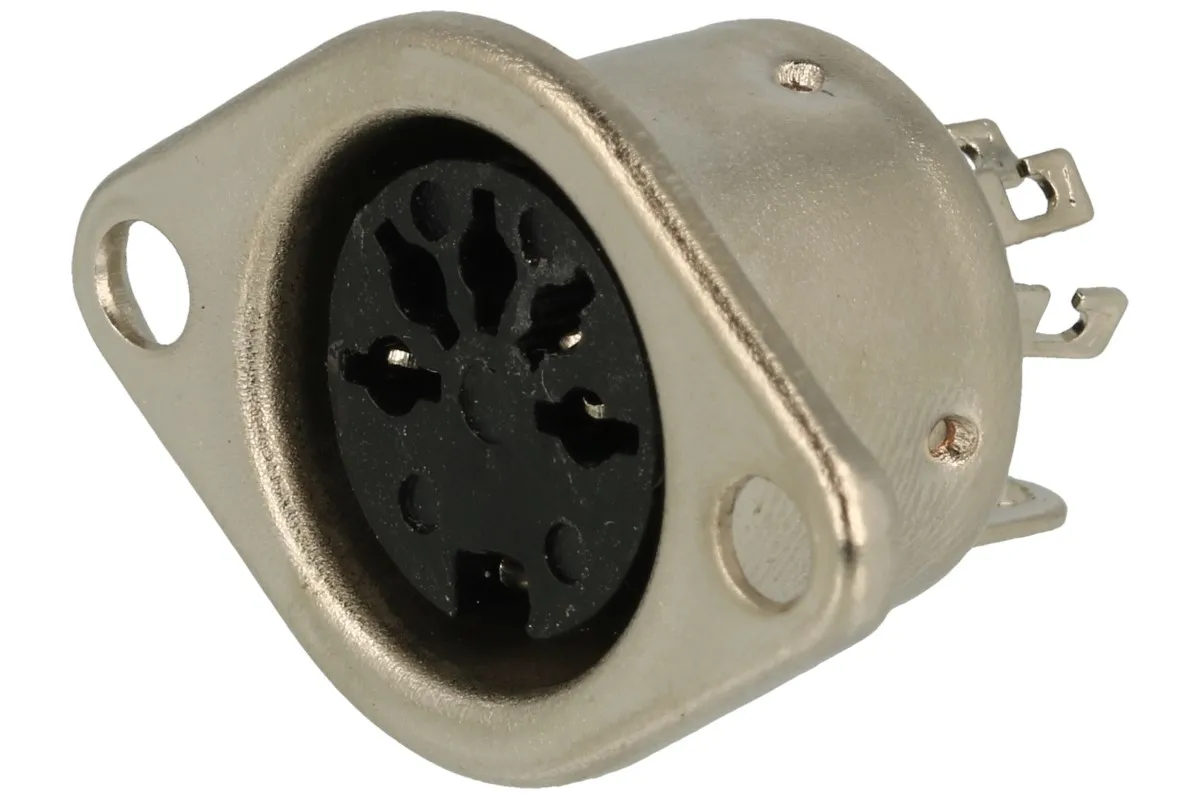

Co to jest złącze DIN i dlaczego wciąż jest ważne?

Złącze DIN, a konkretnie jego 5-pinowa odmiana, to standard, który królował w europejskim sprzęcie elektronicznym, zwłaszcza audio, aż do lat 90. XX wieku. Jego nazwa pochodzi od niemieckiego instytutu normalizacyjnego Deutsches Institut für Normung, który ustalił specyfikacje dla tego typu wtyczek i gniazd. Było ono niezwykle popularne ze względu na swoją uniwersalność i kompaktowość, pozwalając na przesyłanie wielu sygnałów za pomocą jednego kabla.

Mimo że współczesne standardy, takie jak RCA (cinch) czy Jack, w dużej mierze wyparły DIN z rynku konsumenckiego, to złącze wciąż pozostaje kluczowe w wielu niszach. Przede wszystkim jest to niezbędny element dla każdego entuzjasty sprzętu vintage, który pragnie tchnąć nowe życie w swoje klasyczne wzmacniacze, magnetofony czy gramofony. Co więcej, 5-pinowe złącze DIN to także niekwestionowany standard w świecie MIDI, łączący instrumenty elektroniczne i kontrolery. Z mojej perspektywy, zrozumienie tego złącza to brama do zachowania funkcjonalności i uroku starszych urządzeń.

Krótka historia standardu w Europie i jego znaczenie w polskim sprzęcie (Unitra, Diora)

W Polsce, podobnie jak w wielu krajach Europy, złącze DIN 5 stało się de facto standardem w przemyśle elektronicznym. Sprzęt takich marek jak Unitra, Diora czy Radmor, produkowany w epoce PRL, niemal w całości opierał się na tym typie połączeń. Wzmacniacze, magnetofony kasetowe i szpulowe, tunery radiowe wszystkie te urządzenia były wyposażone w gniazda DIN, umożliwiające łatwe łączenie ich w zestawy Hi-Fi.

Dla ówczesnych użytkowników było to rozwiązanie bardzo praktyczne, pozwalające na budowanie rozbudowanych systemów audio. Dziś, dla posiadaczy tych klasycznych urządzeń, znajomość i umiejętność pracy z kablem DIN 5 jest absolutnie kluczowa. Bez niego podłączenie magnetofonu Diora do nowoczesnego wzmacniacza czy komputera byłoby po prostu niemożliwe. To właśnie dzięki temu złączu możemy nadal cieszyć się brzmieniem i estetyką sprzętu, który dla wielu ma wartość sentymentalną i kolekcjonerską.

Nie każdy kabel DIN 5 jest taki sam: Poznaj dwa kluczowe światy zastosowań

Choć fizycznie wtyk DIN 5 zawsze wygląda tak samo, jego zastosowanie i sposób, w jaki wykorzystuje poszczególne piny, może się diametralnie różnić. W praktyce dominują dwa główne obszary, w których ten kabel odgrywa kluczową rolę, i warto je rozróżnić, aby uniknąć frustracji.

Świat #1: Analogowe Audio Jak połączyć klasyczny sprzęt Hi-Fi?

W sprzęcie Hi-Fi złącze DIN 5 było powszechnie stosowane do przesyłania analogowego sygnału stereo. Umożliwiało ono połączenie między takimi urządzeniami jak wzmacniacz, magnetofon (kasetowy lub szpulowy) czy gramofon. Co ciekawe i niezwykle funkcjonalne, jeden kabel DIN 5 potrafił obsłużyć dwukierunkową transmisję sygnału stereo. Oznacza to, że za pomocą pojedynczego przewodu można było jednocześnie nagrywać dźwięk z jednego urządzenia na drugie, a także odtwarzać go w przeciwnym kierunku. To była prawdziwa innowacja i wygoda w tamtych czasach, znacznie upraszczająca okablowanie domowego zestawu audio.

Świat #2: Cyfrowa Muzyka Rola kabla DIN w standardzie MIDI

Drugim, równie ważnym, a może nawet ważniejszym z perspektywy współczesnej muzyki, zastosowaniem 5-pinowego złącza DIN jest interfejs MIDI (Musical Instrument Digital Interface). To właśnie dzięki niemu instrumenty elektroniczne, syntezatory, kontrolery MIDI, a także komputery mogą komunikować się ze sobą, przesyłając cyfrowe dane dotyczące nut, dynamiki, tempa i innych parametrów muzycznych. Mimo że wtyk MIDI ma 5 pinów, standard ten wykorzystuje tylko trzy z nich: piny 4 i 5 do transmisji danych oraz pin 2 jako masę. To kluczowa informacja, która często zaskakuje osoby przyzwyczajone do pełnego wykorzystania wszystkich pinów w audio. Warto też wspomnieć, że w przeszłości złącza DIN były używane również w innych celach, np. do podłączania klawiatur w starszych komputerach PC (standard AT) czy jako złącza zasilania niskonapięciowego, ale to audio i MIDI dominują w świadomości współczesnych użytkowników.

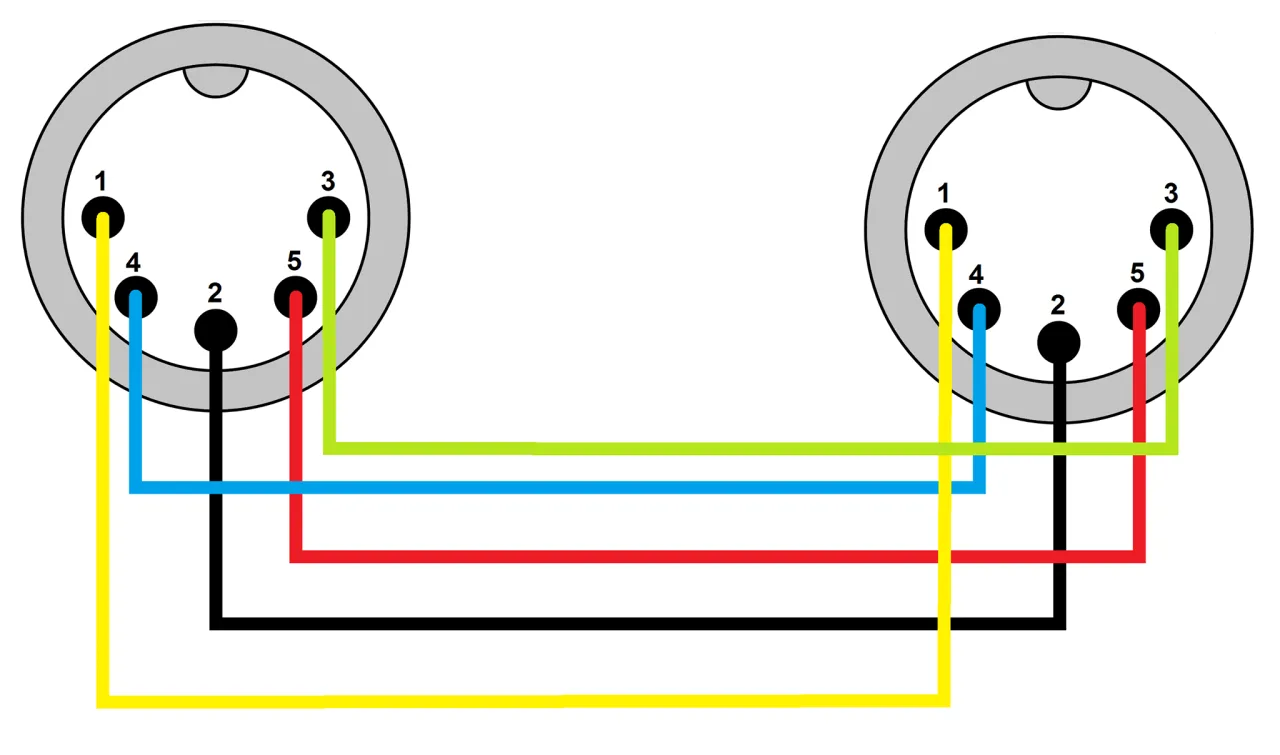

Tajemnice pinów: Schematy połączeń, które musisz znać, by wszystko działało

Zrozumienie, które piny odpowiadają za konkretne sygnały, jest absolutnie fundamentalne, jeśli chcemy prawidłowo podłączyć urządzenia lub samodzielnie wykonać przejściówkę. Bez tej wiedzy, łatwo o pomyłkę i brak dźwięku, lub co gorsza, uszkodzenie sprzętu.

Pinout dla Audio Stereo: Jak działa dwukierunkowa transmisja w jednym kablu?

W przypadku analogowego audio stereo, złącze DIN 5 zostało sprytnie zaprojektowane, aby umożliwić wspomnianą wcześniej dwukierunkową transmisję. Oto standardowy schemat pinout, patrząc na wtyk od strony pinów, z wycięciem na górze:

• Pin 1: Nagrywanie, kanał lewy (Left Record)
• Pin 3: Odtwarzanie, kanał lewy (Left Play)
• Pin 4: Nagrywanie, kanał prawy (Right Record)
• Pin 5: Odtwarzanie, kanał prawy (Right Play)
• Pin 2: Masa / Ekran (Ground)

Dzięki temu układowi, jeden kabel mógł jednocześnie przesyłać sygnał z magnetofonu do wzmacniacza (odtwarzanie) i ze wzmacniacza do magnetofonu (nagrywanie). To było niezwykle efektywne i minimalizowało plątaninę kabli, co ja osobiście bardzo doceniam nawet dziś.

Schemat połączeń MIDI: Które piny są najważniejsze i dlaczego?

Standard MIDI, choć wykorzystuje ten sam fizyczny wtyk DIN 5, ma zupełnie inny sposób przypisania funkcji do pinów. Jak już wspomniałem, z pięciu dostępnych pinów, MIDI wykorzystuje tylko trzy:

• Pin 4: Transmisja danych MIDI (przewód prądowy)
• Pin 5: Transmisja danych MIDI (przewód prądowy)
• Pin 2: Masa (Ground)

Piny 1 i 3 pozostają niewykorzystane w standardowych połączeniach MIDI. Wynika to z natury transmisji danych MIDI, która jest szeregowa i wymaga tylko dwóch linii danych oraz masy. Zrozumienie tego jest kluczowe, aby nie próbować łączyć sprzętu audio i MIDI w niewłaściwy sposób, co mogłoby prowadzić do braku komunikacji.

Czy kabel audio DIN 5 i kabel MIDI to to samo? Rozwiewamy wątpliwości

To jedno z najczęściej zadawanych pytań, i odpowiedź brzmi: tak, pod względem fizycznej budowy wtyków i kabla, są one zazwyczaj identyczne. Oznacza to, że kabel kupiony jako "kabel MIDI" może pasować do gniazda audio DIN 5 i odwrotnie. Jednakże, kluczowa różnica leży w sposobie, w jaki wewnętrzne przewody są podłączone do poszczególnych pinów oraz, co ważniejsze, jak podłączone urządzenia interpretują sygnały na tych pinach. Kabel przeznaczony do audio będzie miał wszystkie pięć pinów połączonych z odpowiednimi żyłami kabla, podczas gdy kabel MIDI może mieć podłączone tylko trzy piny. Dlatego też, choć fizycznie pasują, nie są one funkcjonalnie wymienne bez sprawdzenia. Zawsze zalecam upewnienie się, do czego dany kabel jest przeznaczony, aby uniknąć problemów z transmisją sygnału.

Jak połączyć stare z nowym? Praktyczny przewodnik po adapterach i przejściówkach

Jednym z największych wyzwań dla posiadaczy sprzętu vintage jest podłączenie go do nowoczesnych urządzeń. Na szczęście, rynek oferuje szereg gotowych przejściówek, które pozwalają na bezproblemową integrację. Jako Artur Kozłowski, często doradzam moim klientom, jak to zrobić skutecznie.

Kabel DIN 5 na Jack 3. 5mm: Podłączanie telefonu lub komputera do starego wzmacniacza

Kabel DIN 5 na Jack 3,5 mm stereo to jedna z najpopularniejszych przejściówek. Umożliwia ona podłączenie urządzeń ze złączem DIN do współczesnych źródeł dźwięku, takich jak smartfony, tablety czy komputery, lub odwrotnie. Kluczowe jest zrozumienie, które piny DIN są wykorzystywane w zależności od kierunku transmisji:

• Dla wyjścia audio z urządzenia DIN (np. magnetofonu) do wejścia Line-In komputera: W tym scenariuszu, kabel Jack 3,5 mm (trzy styki: lewy, prawy, masa) łączy się z pinami DIN odpowiedzialnymi za nagrywanie. Zazwyczaj są to: Pin 1 (kanał lewy), Pin 4 (kanał prawy) i Pin 2 (masa). To pozwala na digitalizację starych nagrań.
• Dla podłączenia źródła dźwięku z komputera (wyjście słuchawkowe) do wejścia wzmacniacza DIN: Tutaj kabel Jack 3,5 mm łączy się z pinami DIN odpowiedzialnymi za odtwarzanie. Będą to: Pin 3 (kanał lewy), Pin 5 (kanał prawy) i Pin 2 (masa). To idealne rozwiązanie, aby odtwarzać muzykę z telefonu przez stary, ale wciąż świetnie brzmiący wzmacniacz Unitra.

Zawsze upewnij się, że kupujesz kabel przeznaczony do właściwego kierunku sygnału lub uniwersalny, który obsługuje oba.

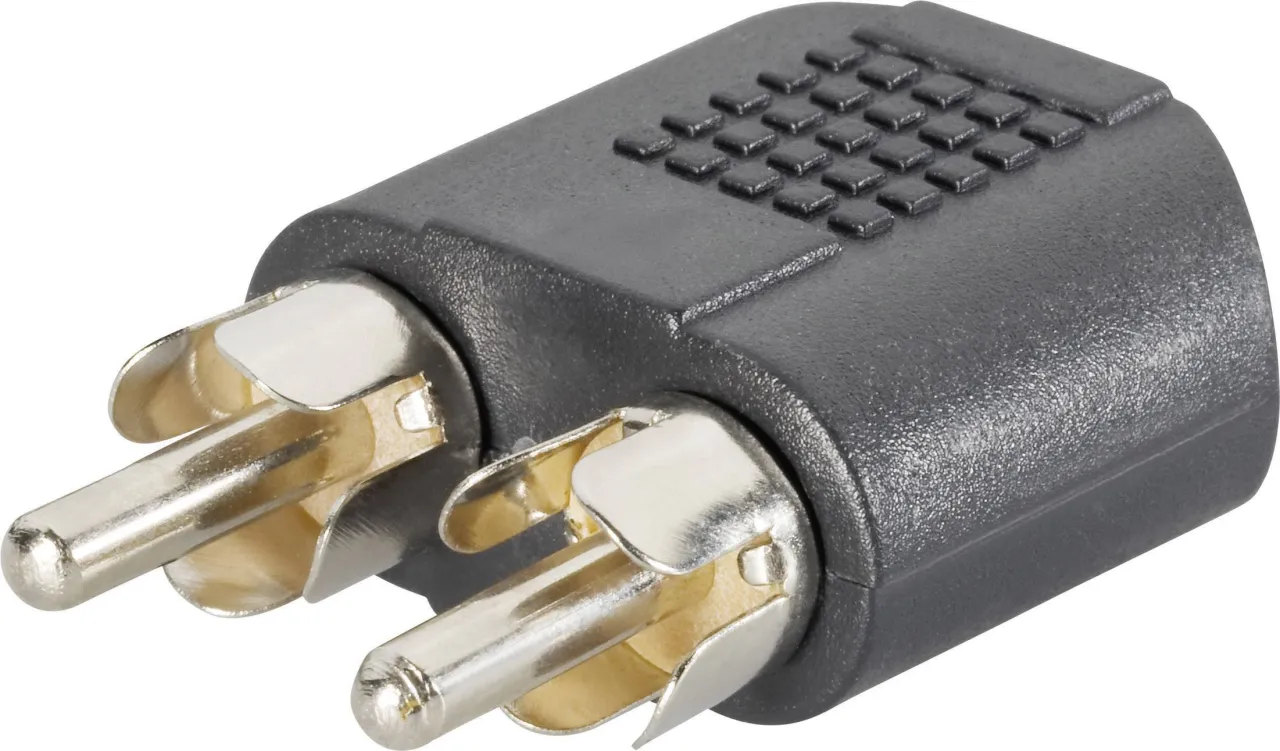

Kabel DIN 5 na 2xRCA (Chinch): Jak zintegrować sprzęt Unitra z nowoczesnym systemem audio?

Przejściówka DIN 5 na 2xRCA (Cinch) działa na podobnej zasadzie co ta z Jackiem, ale jest bardziej popularna w przypadku łączenia sprzętu audio Hi-Fi. Wtyki RCA (czerwony dla prawego kanału, biały/czarny dla lewego) są standardem w nowoczesnych wzmacniaczach i amplitunerach. Podobnie jak w przypadku Jacka, istnieją różne konfiguracje:

• Wersje z dwoma wtykami RCA: Służą zazwyczaj do jednokierunkowej transmisji albo do odtwarzania (piny 3, 5, 2 DIN) albo do nagrywania (piny 1, 4, 2 DIN). Są to najczęściej spotykane i najtańsze przejściówki.
• Wersje z czterema wtykami RCA: Te bardziej zaawansowane adaptery pozwalają na pełną dwukierunkową komunikację, łącząc wszystkie cztery kanały audio (odtwarzanie L/P i nagrywanie L/P) z odpowiednimi pinami DIN. To rozwiązanie jest idealne, jeśli chcesz w pełni wykorzystać funkcje swojego vintage'owego magnetofonu.

Dzięki takim kablom możemy bez problemu podłączyć magnetofon Diora do wejścia AUX w nowoczesnym wzmacniaczu, lub na przykład wyprowadzić sygnał z przedwzmacniacza gramofonowego Unitra do zewnętrznego equalizera.

Adapter DIN 5 na 4xRCA: Kiedy potrzebujesz pełnej funkcjonalności nagrywania i odtwarzania?

Jeśli zależy Ci na pełnej funkcjonalności i możliwości zarówno odtwarzania, jak i nagrywania z urządzenia wyposażonego w gniazdo DIN 5, adapter DIN 5 na 4xRCA jest rozwiązaniem, którego szukasz. Taki adapter posiada cztery wtyki RCA: dwa do wejścia sygnału (np. z nowoczesnego odtwarzacza do magnetofonu) i dwa do wyjścia sygnału (np. z magnetofonu do wzmacniacza).

Jest to niezbędne narzędzie, gdy na przykład chcesz digitalizować swoje stare taśmy magnetofonowe, nagrywając je na komputerze, jednocześnie mając możliwość odsłuchu przez wzmacniacz. Pozwala to na pełne wykorzystanie potencjału sprzętu vintage i jego bezproblemową integrację z nowoczesnym studiem domowym. Z mojego doświadczenia wiem, że to właśnie ten typ adaptera jest najczęściej poszukiwany przez osoby, które chcą aktywnie korzystać ze swojego retro sprzętu, a nie tylko go eksponować.

Dla majsterkowiczów: Jak samodzielnie i poprawnie polutować wtyk DIN 5?

Samodzielne lutowanie wtyku DIN 5 to umiejętność, która może okazać się niezwykle przydatna, zwłaszcza gdy potrzebujemy niestandardowej długości kabla lub specyficznej konfiguracji pinout. Choć wymaga to precyzji, z odpowiednimi narzędziami i cierpliwością jest to zadanie jak najbardziej wykonalne. Sam niejednokrotnie tworzyłem takie kable dla siebie i moich znajomych.

Niezbędne narzędzia i materiały: Czego potrzebujesz, aby zacząć?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne elementy. Oto lista, którą zawsze polecam:

• Lutownica: Najlepiej o mocy 25-40W, z cienkim grotem, aby precyzyjnie operować przy małych pinach.
• Cyna lutownicza: Cienka cyna (np. 0.5-0.8 mm) z topnikiem w rdzeniu.
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów.
• Nóż monterski lub skalpel: Do nacinania izolacji zewnętrznej kabla.
• Koszulki termokurczliwe: Różne rozmiary, do izolacji połączeń i wzmocnienia kabla.
• Multimetr: Niezbędny do sprawdzenia ciągłości obwodów i wykrycia zwarć po lutowaniu.
• Imadło lub "trzecia ręka": Do stabilnego utrzymania wtyku podczas lutowania.
• Nowy wtyk DIN 5: Zwykle sprzedawany w częściach do samodzielnego montażu.
• Odpowiedni kabel: Najlepiej ekranowany, wielożyłowy (np. 5 żył + ekran dla audio stereo).
• Pasta lutownicza lub topnik: Ułatwia rozpływanie się cyny i poprawia jakość połączeń.

Lutowanie krok po kroku: Techniki, które zapobiegną stopieniu wtyczki

Lutowanie wtyku DIN 5 wymaga cierpliwości i precyzji. Oto sprawdzony przeze mnie proces:

1. Przygotowanie kabla: Zdejmij zewnętrzną izolację kabla na długości około 2-3 cm. Ostrożnie rozdziel żyły i usuń z nich izolację na długości około 3-5 mm. Pamiętaj o ekranie jeśli jest, skręć go w jedną żyłę.
2. Pobielanie przewodów i pinów: To kluczowy krok. Nałóż niewielką ilość cyny na końcówki przewodów oraz na piny wtyku, które będziesz lutować. Dzięki temu połączenie będzie szybsze i mocniejsze.
3. Nawlekanie koszulek termokurczliwych: Zanim zaczniesz lutować, nawlecz małe koszulki termokurczliwe na każdą żyłę kabla. Po lutowaniu nasuniesz je na połączenia i obkurczysz, zapewniając izolację.
4. Lutowanie pinów: Korzystając ze schematu (audio lub MIDI), przylutuj każdą żyłę do odpowiedniego pinu. Pracuj szybko i precyzyjnie. Nie przegrzewaj pinów! Plastikowa obudowa wtyku jest bardzo wrażliwa na wysoką temperaturę i łatwo się topi, co może zniszczyć wtyk. Używaj małej ilości cyny i szybko odsuwaj lutownicę.
5. Izolacja i zabezpieczenie: Po przylutowaniu wszystkich żył, nasuń koszulki termokurczliwe na połączenia i delikatnie je obkurcz (np. zapalniczką, ale ostrożnie, aby nie stopić plastiku wtyku).
6. Montaż obudowy: Złóż plastikową obudowę wtyku, upewniając się, że kabel jest odpowiednio zabezpieczony przed wyrwaniem (często wtyki mają specjalne zaciski).
7. Testowanie: Zawsze, ale to zawsze, przetestuj swój kabel za pomocą multimetru. Sprawdź ciągłość każdego połączenia (pin do pin) oraz upewnij się, że nie ma zwarć między sąsiednimi pinami.

Najczęstsze błędy podczas lutowania i jak ich unikać

Lutowanie wtyków DIN 5 ma swoje pułapki, które mogą zniweczyć cały wysiłek. Oto najczęstsze błędy i moje rady, jak ich unikać:

• Zimne luty: Powstają, gdy cyna nie stopi się prawidłowo i nie utworzy trwałego połączenia. Są kruche i powodują przerwy w sygnale. Jak unikać: Upewnij się, że lutownica jest odpowiednio nagrzana, a powierzchnie do lutowania są czyste i pobielone.
• Zwarcia między pinami: Małe piny są blisko siebie, co sprzyja zwarciom, jeśli użyjesz zbyt dużo cyny lub nie będziesz precyzyjny. Jak unikać: Używaj cienkiego grota lutownicy i minimalnej ilości cyny. Po każdym lutowaniu sprawdź, czy nie ma mostków cyny między pinami. Multimetr jest tu nieoceniony!
• Stopienie plastikowej obudowy: Jak już wspomniałem, plastik jest delikatny. Długotrwałe grzanie pinu może spowodować jego odkształcenie lub stopienie. Jak unikać: Pracuj szybko. Przyłóż grot, roztop cynę, odsuń grot. Możesz też robić krótkie przerwy między lutowaniem kolejnych pinów, aby obudowa ostygła.
• Błędne przypisanie pinów: Pomylenie, który pin odpowiada za który sygnał, to prosta droga do niedziałającego kabla. Jak unikać: Zawsze miej pod ręką schemat pinout i dokładnie go przestrzegaj. Sprawdź dwukrotnie przed lutowaniem.

Na co zwrócić uwagę przy zakupie? Przewodnik po ofertach rynkowych

Jeśli nie czujesz się na siłach, by samodzielnie lutować, lub po prostu szukasz szybkiego rozwiązania, rynek oferuje wiele gotowych kabli i adapterów DIN 5. Jednak i tu warto zachować czujność, aby wybrać produkt, który spełni Twoje oczekiwania.

Gotowy kabel czy wtyk do samodzielnego montażu co wybrać?

Decyzja między gotowym kablem a wtykiem do samodzielnego montażu zależy od kilku czynników:

• Gotowy kabel:
  • Zalety: Wygoda, oszczędność czasu, brak potrzeby posiadania narzędzi i umiejętności lutowniczych. Zazwyczaj są fabrycznie testowane.
  • Wady: Ograniczone długości, czasem niższa jakość wykonania (zwłaszcza w najtańszych modelach), brak możliwości dostosowania pinout do specyficznych potrzeb.
• Wtyk do samodzielnego montażu:
  • Zalety: Możliwość wykonania kabla o dowolnej długości, wyboru jakości przewodu, dostosowania pinout do bardzo specyficznych wymagań. Satysfakcja z pracy DIY.
  • Wady: Wymaga narzędzi, umiejętności lutowniczych i czasu. Ryzyko popełnienia błędów.

Moja rada jest taka: jeśli potrzebujesz standardowego połączenia i nie masz doświadczenia z lutowaniem, wybierz gotowy kabel. Jeśli masz nietypowe wymagania lub lubisz majsterkować, spróbuj samodzielnego montażu.

Jakość ekranowania i grubość przewodu: Czy ma to znaczenie dla dźwięku?

Nie musisz od razu inwestować w audiofilskie kable za setki złotych, ale unikaj najtańszych, cienkich przewodów bez wyraźnego ekranowania. Poszukaj kabli z opisem "ekranowany" lub "shielded", co zapewni Ci znacznie lepszą jakość dźwięku i mniej problemów z zakłóceniami.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Gdzie szukać i jak nie przepłacić? Polecane sklepy i platformy

Kable DIN 5, wtyki i przejściówki są na szczęście łatwo dostępne. Oto gdzie warto ich szukać:

• Polskie sklepy elektroniczne: Sklepy takie jak TME, Botland, Conrad czy lokalne hurtownie elektroniczne to doskonałe miejsca na zakup wtyków do samodzielnego montażu oraz dobrej jakości kabli.
• Platformy aukcyjne (np. Allegro, eBay): Tutaj znajdziesz szeroki wybór gotowych kabli i przejściówek, często w bardzo konkurencyjnych cenach. Pamiętaj jednak, aby zawsze sprawdzać opinie sprzedawcy i czytać opisy produktów, aby upewnić się co do jakości.
• Specjalistyczne sklepy audio/retro: Niektóre mniejsze sklepy specjalizujące się w sprzęcie vintage lub akcesoriach audio mogą oferować kable o wyższej jakości, często ręcznie robione.

Ceny kabli DIN 5 mogą wahać się od kilkunastu do kilkudziesięciu złotych za gotową przejściówkę, w zależności od długości i jakości. Wtyki do samodzielnego montażu to koszt kilku do kilkunastu złotych za sztukę. Nie ma sensu przepłacać za marketingowe obietnice, ale też nie warto oszczędzać do granic możliwości, kupując najtańsze, nieekranowane kable, które mogą przynieść więcej frustracji niż radości.

Podsumowanie: Dlaczego warto dać drugie życie złączu DIN 5?

Złącze DIN 5, choć dla wielu może wydawać się reliktem przeszłości, wciąż ma ogromną wartość. Dla entuzjastów retro audio jest to klucz do odblokowania pełnego potencjału ich klasycznego sprzętu, pozwalając na podłączenie magnetofonów Unitra czy wzmacniaczy Diora do współczesnych źródeł dźwięku. Dla muzyków i producentów, 5-pinowe złącze DIN to niezawodny standard MIDI, który od lat łączy instrumenty i kontrolery, tworząc spójny ekosystem muzyczny.

Z mojej perspektywy, Artur Kozłowski, warto poświęcić chwilę na zrozumienie tego złącza jego pinoutów, zastosowań i możliwości adaptacji. Niezależnie od tego, czy zdecydujesz się na zakup gotowej przejściówki, czy samodzielne lutowanie, umiejętność pracy z kablem DIN 5 otwiera drzwi do świata, w którym klasyka spotyka się z nowoczesnością. To nie tylko kwestia funkcjonalności, ale także zachowania dziedzictwa technicznego i czerpania radości z urządzeń, które wciąż mają wiele do zaoferowania. Zachęcam każdego do eksplorowania tych możliwości i tchnięcia nowego życia w swój ulubiony sprzęt!
