Kondensator 10uF 63V: Wybierz idealny, uniknij błędów!

Ten artykuł jest przewodnikiem dla każdego, kto szuka kondensatora 10uF 63V. Dowiesz się, co oznaczają jego parametry, jakie typy są dostępne i na co zwrócić uwagę przy wyborze, aby podjąć świadomą decyzję zakupową i prawidłowo zastosować komponent w swoim projekcie elektronicznym.

Kondensator 10uF 63V: Wszystko, co musisz wiedzieć przed zakupem

Co tak naprawdę oznaczają parametry 10µF i 63V i dlaczego są kluczowe?

Kiedy szukamy kondensatora, dwie wartości zawsze rzucają się w oczy jako pierwsze: pojemność i napięcie. W przypadku kondensatora 10uF 63V, 10µF (mikrofaradów) określa jego pojemność, czyli fundamentalną zdolność do magazynowania ładunku elektrycznego. Jest to jeden z najważniejszych parametrów, który bezpośrednio wpływa na rolę kondensatora w obwodzie, czy to w filtrowaniu zakłóceń, sprzęganiu sygnałów, czy też w obwodach czasowych. Im większa pojemność, tym więcej ładunku kondensator może zgromadzić, co przekłada się na jego funkcjonalność w danym zastosowaniu.

Druga wartość, 63V (wolty), wskazuje na maksymalne napięcie pracy, którego absolutnie nie wolno przekraczać. Jest to granica bezpieczeństwa dla komponentu. Praca kondensatora powyżej tego napięcia grozi jego uszkodzeniem, a w przypadku kondensatorów elektrolitycznych, nawet eksplozją. Zawsze należy dobrać kondensator o napięciu znamionowym wyższym niż maksymalne napięcie, jakie będzie występować w punkcie jego podłączenia w obwodzie. To podstawowa zasada, której przestrzeganie gwarantuje niezawodność i bezpieczeństwo działania układu.

Napięcie wyższe niż potrzebujesz? Wyjaśniamy, dlaczego 63V to często bezpieczny wybór

Często spotykam się z pytaniem, czy można zastosować kondensator o wyższym napięciu niż nominalnie wymagane w układzie. Moja odpowiedź jest zawsze taka sama: tak, i często jest to nawet zalecane! Kondensator o napięciu znamionowym 63V może bezpiecznie pracować w obwodach, gdzie napięcie zasilania jest znacznie niższe, na przykład 12V, 24V czy 50V. Dzięki temu staje się on niezwykle uniwersalnym zamiennikiem dla kondensatorów 10µF o niższym napięciu znamionowym, takich jak 16V, 25V czy 50V. Jest to szczególnie przydatne, gdy nie mamy pod ręką dokładnie takiego samego kondensatora, jaki był oryginalnie w układzie.

Zastosowanie kondensatora o wyższym napięciu niż wymagane jest nie tylko bezpieczne, ale często wręcz pożądane. Zapewnia to większy margines bezpieczeństwa, co może przełożyć się na dłuższą żywotność komponentu i całego urządzenia, zwłaszcza w warunkach, gdzie napięcia mogą chwilowo wzrosnąć (np. podczas włączania). Natomiast użycie komponentu o zbyt niskim napięciu znamionowym to prosta droga do jego szybkiego uszkodzenia lub, co gorsza, awarii całego układu, co z mojego doświadczenia jest znacznie bardziej kosztowne i czasochłonne w naprawie.

Elektrolit, polimer, a może wersja "Audio"? Jaki typ kondensatora 10uF 63V będzie dla Ciebie najlepszy?

Klasyczny kondensator elektrolityczny: Kiedy jest wystarczający i na co uważać?

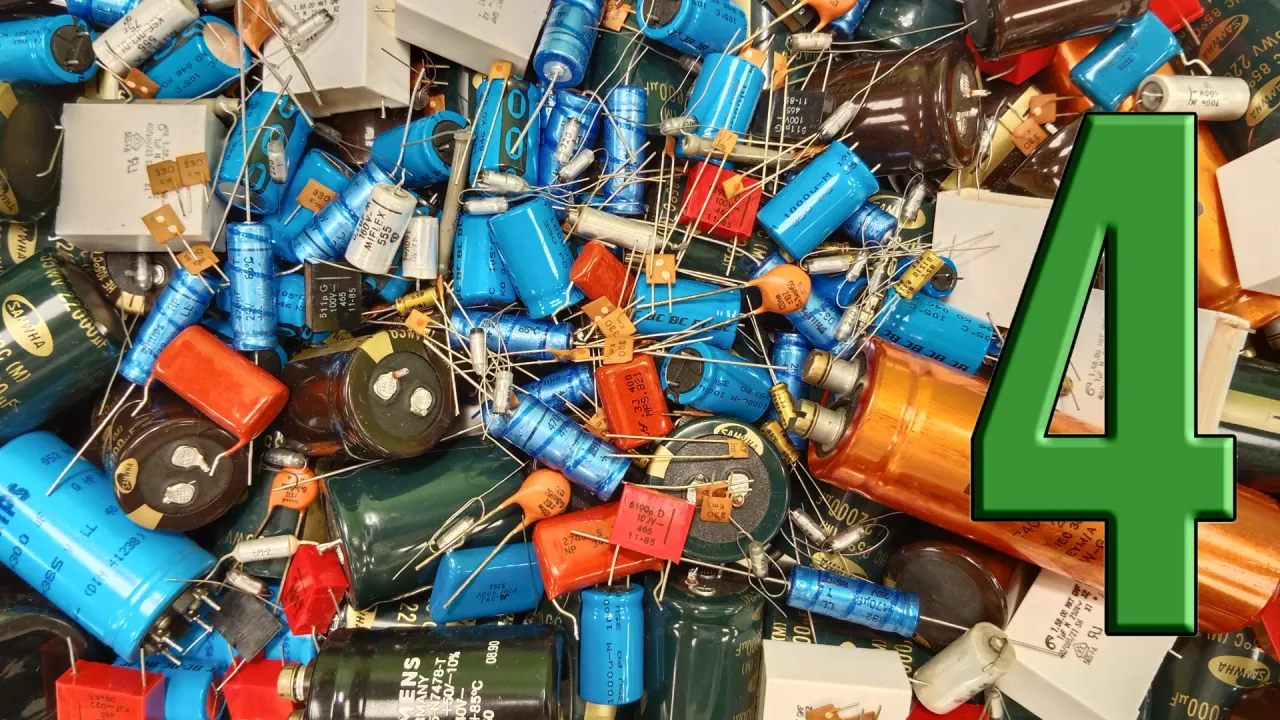

Kondensatory elektrolityczne to bez wątpienia najpopularniejszy i zazwyczaj najtańszy typ kondensatorów dostępnych dla pojemności 10uF i napięcia 63V. Spotkamy je praktycznie w każdym urządzeniu elektronicznym. Są dostępne zarówno w wersjach do montażu przewlekanego (THT), które łatwo lutuje się w otwory na płytce, jak i powierzchniowego (SMD), idealnych do miniaturyzacji. Ważne jest, aby pamiętać o ich spolaryzowanej naturze wymagają prawidłowego podłączenia biegunów, o czym szerzej opowiem później.

Ich typowe zastosowania są bardzo szerokie: od filtrowania zasilania w prostych układach, przez sprzęganie sygnałów, aż po stabilizację napięć. Są wystarczające w wielu aplikacjach, gdzie nie ma ekstremalnych wymagań co do stabilności temperaturowej czy bardzo niskiego ESR. Jednakże, mają też swoje wady. W porównaniu do nowocześniejszych typów, cechują się zazwyczaj ograniczoną żywotnością, szczególnie w podwyższonych temperaturach, oraz wyższym ESR (Equivalent Series Resistance), co może być problemem w szybkich układach impulsowych. Z czasem mogą również tracić pojemność i wykazywać wycieki elektrolitu.

Kondensatory Low ESR: Sekret stabilnej pracy zasilaczy i płyt głównych

Współczesne zasilacze impulsowe i płyty główne komputerów stawiają kondensatorom bardzo wysokie wymagania. Tutaj na scenę wkraczają kondensatory typu Low ESR (niska zastępcza rezystancja szeregowa). ESR to w uproszczeniu rezystancja wewnętrzna kondensatora, która w przypadku zwykłych elektrolitów może być dość wysoka. W szybkich obwodach, gdzie kondensator musi szybko ładować się i rozładowywać, wysoki ESR prowadzi do strat energii w postaci ciepła i obniża efektywność filtrowania.

Dlatego w zasilaczach impulsowych, gdzie prądy o wysokiej częstotliwości są normą, oraz na płytach głównych, gdzie stabilność napięcia dla procesora i pamięci jest krytyczna, kondensatory Low ESR są absolutnie niezbędne. Ich niska rezystancja szeregowa minimalizuje straty, redukuje szumy i zapewnia znacznie lepszą stabilność napięcia. To właśnie dzięki nim nowoczesne układy cyfrowe mogą działać niezawodnie i efektywnie, a ich zastosowanie to moim zdaniem standard, od którego nie powinno się odchodzić w krytycznych aplikacjach.

Specjalistyczne kondensatory do sprzętu audio: Czy naprawdę usłyszysz różnicę?

Świat audiofilów to miejsce, gdzie detale mają znaczenie, a komponenty elektroniczne są często dobierane z niezwykłą starannością. Nie dziwi więc istnienie specjalnych serii kondensatorów, takich jak Nichicon Fine Gold, UFW, czy Mundorf Ecap, które są projektowane z myślą o zastosowaniach w torach audio. Producenci tych kondensatorów deklarują, że charakteryzują się one lepszymi właściwościami brzmieniowymi, takimi jak mniejsze zniekształcenia harmoniczne, szersze pasmo przenoszenia czy lepsza reprodukcja basu.

Pytanie, które zawsze pojawia się w kontekście tych komponentów, brzmi: czy przeciętny użytkownik naprawdę usłyszy różnicę? Jest to temat gorących debat w środowisku audiofilskim. Niektórzy entuzjaści twierdzą, że różnice są kolosalne i warte każdej ceny, inni podchodzą do tego bardziej sceptycznie, wskazując na subiektywność percepcji dźwięku. Z mojego doświadczenia wynika, że w wielu przypadkach różnice są subtelne i trudne do wychwycenia bez specjalistycznego sprzętu i wyćwiczonego ucha. Mimo to, jeśli budujesz lub naprawiasz sprzęt audio wysokiej klasy, warto rozważyć ich zastosowanie, choćby dla własnego spokoju ducha i poczucia, że zrobiło się wszystko, co możliwe dla jak najlepszego brzmienia.

Jak czytać specyfikację i wybrać idealny model? Kluczowe parametry, na które musisz zwrócić uwagę

Temperatura pracy 85°C vs 105°C: Dlaczego warto dopłacić do wyższej wartości?

Temperatura pracy to jeden z najważniejszych czynników wpływających na żywotność kondensatora, zwłaszcza elektrolitycznego. Standardowe modele są zazwyczaj przystosowane do pracy w temperaturze do 85°C. Jednak na rynku dostępne są również wersje o podwyższonej jakości i trwałości, które mogą pracować w temperaturach do 105°C. Różnica 20 stopni Celsjusza może wydawać się niewielka, ale w elektronice ma ona kolosalne znaczenie.

Wybór kondensatora 105°C zamiast 85°C to inwestycja w niezawodność i długowieczność urządzenia. W ciasnych obudowach, blisko źródeł ciepła (takich jak radiatory, procesory, tranzystory mocy) lub w urządzeniach pracujących pod dużym obciążeniem, temperatura wewnątrz może łatwo przekroczyć 85°C. Zgodnie z regułą Arrheniusa, każde podwojenie temperatury pracy skraca żywotność kondensatora o połowę. Dopłacenie do wersji 105°C może więc znacząco wydłużyć życie urządzenia, zapobiegając przedwczesnym awariom, co z mojego punktu widzenia jest zawsze opłacalne, szczególnie w sprzęcie, który ma służyć latami.

Żywotność podana w godzinach: Jak interpretować ten parametr i co on mówi o jakości?

Producenci kondensatorów elektrolitycznych często podają parametr żywotności w godzinach, na przykład "2000h @ 105°C". Ta wartość informuje nas, ile godzin kondensator jest w stanie pracować w określonej temperaturze, zanim jego parametry (pojemność, ESR) pogorszą się poza dopuszczalne granice. Jest to kluczowy wskaźnik jakości i trwałości komponentu. Im wyższa liczba godzin i temperatura, tym lepszy i bardziej niezawodny kondensator.

Interpretacja tego parametru jest prosta: kondensator o żywotności 2000h @ 105°C będzie pracował dłużej niż ten o 1000h @ 105°C. Co ważne, żywotność drastycznie spada wraz ze wzrostem temperatury. Jeśli kondensator jest przeznaczony do pracy w 105°C, a pracuje w 85°C, jego rzeczywista żywotność będzie znacznie dłuższa niż deklarowane 2000 godzin. Zawsze warto zwracać uwagę na ten parametr, zwłaszcza przy naprawach i projektowaniu urządzeń, które mają działać niezawodnie przez długi czas.

Wymiary i typ montażu (THT vs SMD): Upewnij się, że kondensator zmieści się na Twojej płytce

Nawet jeśli wszystkie parametry elektryczne są idealne, kondensator musi fizycznie pasować do miejsca, w którym ma być zamontowany. Wymiary są krytyczne, zwłaszcza przy wymianie komponentów w istniejących układach, gdzie przestrzeń na płytce drukowanej jest często bardzo ograniczona. Dla kondensatorów THT (Through-Hole Technology) 10uF 63V typowe wymiary to średnica około 5 mm i wysokość 11-12 mm, z rastrem wyprowadzeń (odległość między nóżkami) wynoszącym zazwyczaj 2 mm. Zawsze należy dokładnie zmierzyć miejsce na płytce przed zakupem.

Różnica między montażem przewlekanym (THT) a powierzchniowym (SMD Surface-Mount Device) jest fundamentalna. Kondensatory THT mają drutowe wyprowadzenia, które przechodzą przez otwory w płytce i są lutowane od spodu. Są łatwiejsze do ręcznego montażu i demontażu. Kondensatory SMD są znacznie mniejsze, montowane bezpośrednio na powierzchni płytki i lutowane maszynowo (lub precyzyjnie ręcznie). Wybór typu montażu zależy od projektu płytki i możliwości produkcyjnych. Jeśli naprawiasz urządzenie, musisz zastosować kondensator w takim samym typie montażu, jaki był oryginalnie.

Zastosowanie w praktyce: Gdzie najczęściej spotkasz ten komponent?

Filtrowanie i odsprzęganie w zasilaczach: Rola kondensatora w zapewnianiu stabilnego napięcia

Kondensator 10uF 63V jest niezastąpiony w zasilaczach, zarówno liniowych, jak i impulsowych. Jego główną rolą jest filtrowanie napięcia, czyli wygładzanie tętnień powstających po wyprostowaniu prądu zmiennego. Bez kondensatora, napięcie wyjściowe z zasilacza byłoby niestabilne i pełne zakłóceń, co mogłoby uszkodzić zasilane układy. Kondensator działa jak rezerwuar energii, który dostarcza prąd, gdy napięcie chwilowo spada, utrzymując je na stałym poziomie.

Drugą kluczową funkcją jest odsprzęganie układów scalonych. W szybkich układach cyfrowych, gdzie procesory i inne układy scalone pobierają prąd impulsowo, mogą powstawać krótkotrwałe spadki napięcia na linii zasilającej. Kondensatory odsprzęgające, umieszczone blisko pinów zasilania układu scalonego, dostarczają potrzebny prąd, stabilizując napięcie i redukując zakłócenia. Kondensator 10uF 63V jest często używany w tej roli, zapewniając czyste i stabilne zasilanie, co jest kluczowe dla prawidłowego działania każdego urządzenia elektronicznego.

Układy audio: Od prostych filtrów po sprzęganie sygnału we wzmacniaczach

W świecie audio kondensatory pełnią wiele istotnych funkcji, a 10uF 63V jest często spotykanym elementem. Jedną z jego podstawowych ról jest sprzęganie sygnału. Wzmacniacze operacyjne czy tranzystorowe często pracują z napięciem stałym (bias), które musi być zablokowane, aby nie przedostało się do kolejnego stopnia wzmacniacza lub do głośnika. Kondensator w tej roli blokuje składową stałą, jednocześnie swobodnie przepuszczając zmienną składową sygnału audio, zapewniając czystość dźwięku.

Ponadto, kondensatory 10uF 63V znajdują zastosowanie w prostych filtrach audio, na przykład w zwrotnicach głośnikowych, choć w tych zastosowaniach często używa się kondensatorów foliowych ze względu na ich lepsze właściwości. Mogą również być wykorzystywane w układach korekcji barwy dźwięku (regulatory tonów) czy w obwodach sprzężenia zwrotnego wzmacniaczy. Ich obecność w torze audio jest kluczowa dla kształtowania charakterystyki częstotliwościowej i eliminacji niepożądanych składowych, co przekłada się na jakość odtwarzanego dźwięku.

Naprawa elektroniki: Dlaczego 10uF 63V to jeden z najczęściej wymienianych elementów?

Z mojego doświadczenia w naprawach elektroniki wynika, że kondensatory elektrolityczne, w tym popularny 10uF 63V, są jednymi z najczęściej wymienianych komponentów. Dlaczego? Ponieważ są to elementy, które z czasem ulegają zużyciu. Typowe objawy starzenia się kondensatora to wybrzuszenia na obudowie, wycieki elektrolitu, utrata pojemności, a także drastyczny wzrost ESR. Każdy z tych objawów może prowadzić do poważnych problemów w działaniu urządzenia.

Gdy kondensator traci pojemność lub jego ESR rośnie, przestaje skutecznie filtrować napięcie, co prowadzi do niestabilności, zakłóceń, a nawet całkowitego braku działania urządzenia. W zasilaczach objawia się to niestabilnym zasilaniem, w układach audio szumami lub przydźwiękami, a na płytach głównych awariami. Wymiana zużytego kondensatora na nowy, sprawny element o odpowiednich parametrach jest często kluczem do przywrócenia pełnej funkcjonalności uszkodzonego sprzętu. Dlatego też zawsze mam pod ręką zapas tych popularnych wartości.

Jak poprawnie odczytać oznaczenia i nie pomylić polaryzacji?

Oznaczenia na obudowie: Pojemność, napięcie i tolerancja bez tajemnic

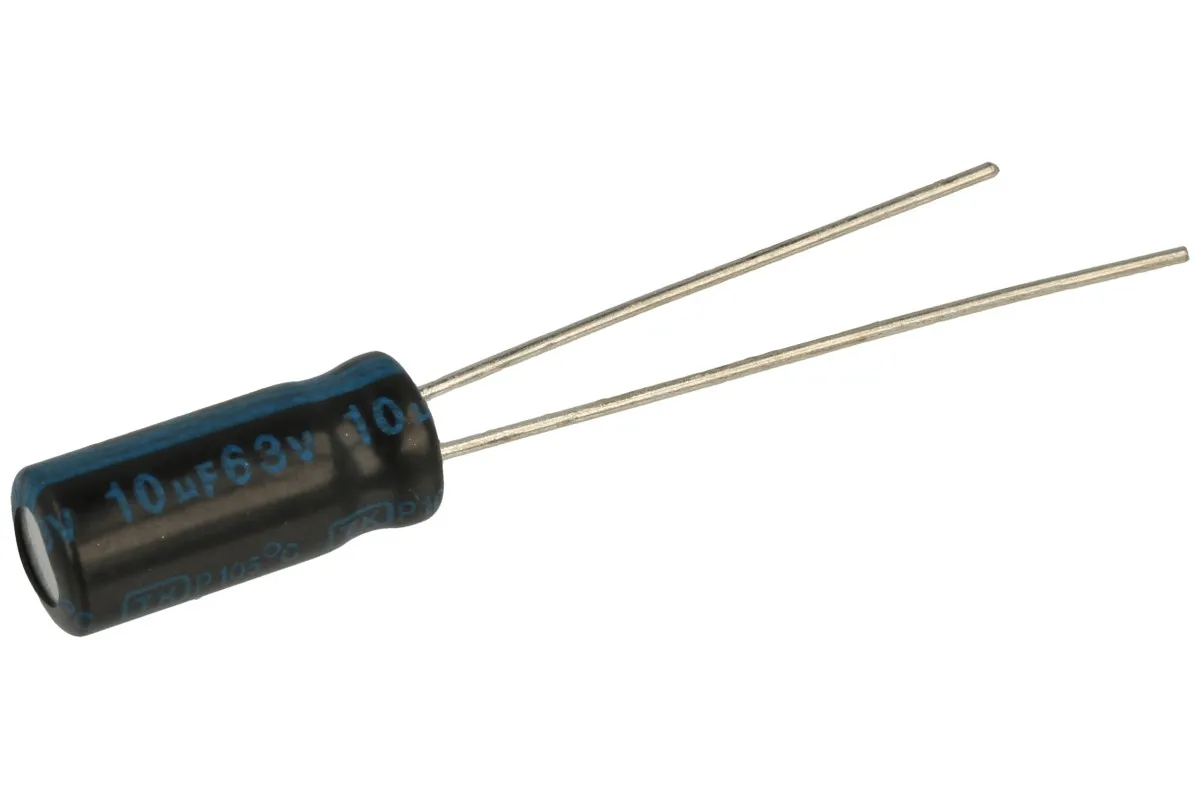

Odczytywanie oznaczeń na obudowie kondensatora to podstawa, aby prawidłowo go zidentyfikować i zastosować. Na kondensatorze elektrolitycznym 10uF 63V zawsze znajdziemy wyraźnie oznaczoną pojemność (10uF lub 10µF) oraz napięcie znamionowe (63V). Czasami podawana jest również tolerancja pojemności, np. ±20%, co oznacza, że rzeczywista pojemność może różnić się od nominalnej o ten procent. Warto pamiętać, że w przypadku niektórych kondensatorów ceramicznych lub foliowych napięcie 63V może być oznaczone kodem literowym "a", ale w przypadku elektrolitów jest to zazwyczaj pełna wartość.

Precyzyjne odczytywanie tych oznaczeń jest kluczowe. Pomyłka w pojemności może zmienić charakterystykę pracy obwodu, a pomyłka w napięciu może prowadzić do szybkiego uszkodzenia kondensatora. Zawsze poświęć chwilę, aby upewnić się, że wszystkie parametry są zgodne z Twoimi wymaganiami. W moim warsztacie zawsze sprawdzam to dwukrotnie, aby uniknąć niepotrzebnych problemów.

Pasek na obudowie, czyli biegun ujemny: Jak uniknąć błędu krytycznego przy montażu?

W przypadku kondensatorów elektrolitycznych, prawidłowe zachowanie polaryzacji jest absolutnie krytyczne. Błędne podłączenie biegunów może prowadzić do uszkodzenia kondensatora, jego przegrzania, a nawet eksplozji, co jest nie tylko niebezpieczne, ale może również zniszczyć inne komponenty na płytce. Na obudowie kondensatora elektrolitycznego biegun ujemny jest zawsze oznaczony. Najczęściej jest to pasek z symbolem minusa (-) lub strzałkami wskazującymi na ten biegun.

W przypadku kondensatorów THT (przewlekanych), oprócz paska, biegun ujemny jest również oznaczony krótszą nóżką, podczas gdy dłuższa nóżka to biegun dodatni. Zawsze należy to sprawdzić przed lutowaniem. Moja rada: zawsze przed montażem upewnij się, że wiesz, gdzie jest plus, a gdzie minus. To małe sprawdzenie może zaoszczędzić wiele czasu i nerwów, a co najważniejsze zapobiec kosztownym uszkodzeniom.

Zasady wymiany i dobór zamienników: Czy wyższe napięcie jest zawsze lepsze?

Bezpieczna wymiana: Kiedy możesz zastąpić kondensator 10uF 50V modelem 63V?

Jedno z najczęstszych pytań, jakie słyszę od elektroników hobbystów, dotyczy możliwości zastąpienia kondensatora o niższym napięciu znamionowym modelem o wyższym. Odpowiedź jest prosta i jednoznaczna: tak, można bezpiecznie zastąpić kondensator 10uF 50V modelem 10uF 63V. Jest to praktyka nie tylko dopuszczalna, ale często wręcz zalecana, ponieważ zwiększa margines bezpieczeństwa i potencjalnie wydłuża żywotność komponentu.

Jedynym, ale bardzo ważnym warunkiem jest to, aby wymiary fizyczne nowego kondensatora pozwalały na jego montaż w danym miejscu na płytce. Kondensatory o wyższym napięciu znamionowym są zazwyczaj nieco większe, dlatego zawsze należy upewnić się, że nowy element zmieści się w przeznaczonej dla niego przestrzeni. Jeśli wymiary są zgodne, taka wymiana jest korzystna i nie wprowadza żadnych negatywnych skutków dla działania układu.

Dlaczego nie należy eksperymentować ze zmianą pojemności 10µF?

O ile zwiększenie napięcia znamionowego kondensatora jest zazwyczaj bezpieczne, o tyle zmiana jego pojemności (np. z 10µF na 22µF) bez dogłębnej analizy układu jest wysoce niewskazana i może prowadzić do poważnych problemów. Pojemność jest kluczowym parametrem, który bezpośrednio wpływa na działanie obwodu, determinując takie aspekty jak częstotliwości graniczne filtrów, stałe czasowe w układach RC, czy stabilność pętli sprzężenia zwrotnego we wzmacniaczach.

Gdzie kupić kondensator 10uF 63V? Przegląd polskich sklepów i dostawców

Popularne sklepy internetowe z elektroniką w Polsce

W Polsce dostęp do komponentów elektronicznych jest bardzo dobry, a kondensator 10uF 63V znajdziesz w większości sklepów specjalizujących się w elektronice. Oto kilka przykładów popularnych miejsc, gdzie możesz go nabyć:

• TME (Transfer Multisort Elektronik): Jeden z największych dystrybutorów komponentów elektronicznych w Europie. Oferuje szeroki wybór kondensatorów różnych producentów, w tym 10uF 63V, w wersjach THT i SMD. Idealny dla profesjonalistów i hobbystów szukających dużego wyboru.
• AVT (Akademia Wynalazców i Techników): Znany z bogatej oferty zestawów do samodzielnego montażu (DIY), ale również sprzedaje szeroki asortyment pojedynczych komponentów.
• Botland: Sklep skupiający się na robotyce, automatyce i elektronice dla hobbystów. Posiada w ofercie podstawowe komponenty, w tym kondensatory.
• Conrad Electronic: Międzynarodowa sieć sklepów z elektroniką, narzędziami i komponentami. Posiada polski oddział i sklep internetowy z szerokim asortymentem.
• Amptone: Sklep specjalizujący się w komponentach audio, ale oferujący również uniwersalne elementy elektroniczne, w tym kondensatory.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Na co zwrócić uwagę kupując na platformach aukcyjnych: markowi producenci vs. tanie zamienniki

Platformy aukcyjne, takie jak Allegro, to kuszące miejsce do zakupu komponentów ze względu na często atrakcyjne ceny. Jednak w przypadku kondensatorów, zwłaszcza elektrolitycznych, należy zachować szczególną ostrożność. Moja rada jest taka: zawsze staraj się wybierać komponenty od renomowanych producentów. Firmy takie jak Jamicon, Nichicon, Samwha, Rubycon, Panasonic czy KEMET to gwarancja jakości i zgodności parametrów z deklarowanymi. Ich produkty są testowane i spełniają określone normy, co przekłada się na niezawodność i długą żywotność.

Ostrzegam przed kupowaniem tanich, niemarkowych zamienników, szczególnie tych oferowanych w podejrzanie niskich cenach. Często okazuje się, że takie kondensatory mają zaniżone parametry (np. mniejszą pojemność niż deklarowana), znacznie wyższy ESR lub bardzo krótką żywotność. W efekcie, oszczędność kilku złotych na zakupie może skutkować koniecznością ponownej naprawy urządzenia w krótkim czasie. W elektronice, zwłaszcza w krytycznych zastosowaniach, jakość komponentów ma bezpośrednie przełożenie na stabilność i niezawodność całego układu, dlatego nie warto na niej oszczędzać.
