Łącznik kabla antenowego: Jak wybrać i zamontować bez strat?

Łącznik kabla antenowego, często nazywany potocznie „beczką”, to proste, ale niezwykle przydatne akcesorium, które pozwala na efektywne przedłużenie lub naprawę kabla koncentrycznego w domowej instalacji. Dzięki niemu możemy uniknąć kosztownej wymiany całego okablowania, zachowując jednocześnie wysoką jakość sygnału telewizyjnego czy internetowego. W tym artykule, jako Artur Kozłowski, przeprowadzę Cię przez świat łączników antenowych, pokażę, jak wybrać ten odpowiedni i jak prawidłowo go zamontować, aby cieszyć się stabilnym odbiorem bez zbędnych zakłóceń.

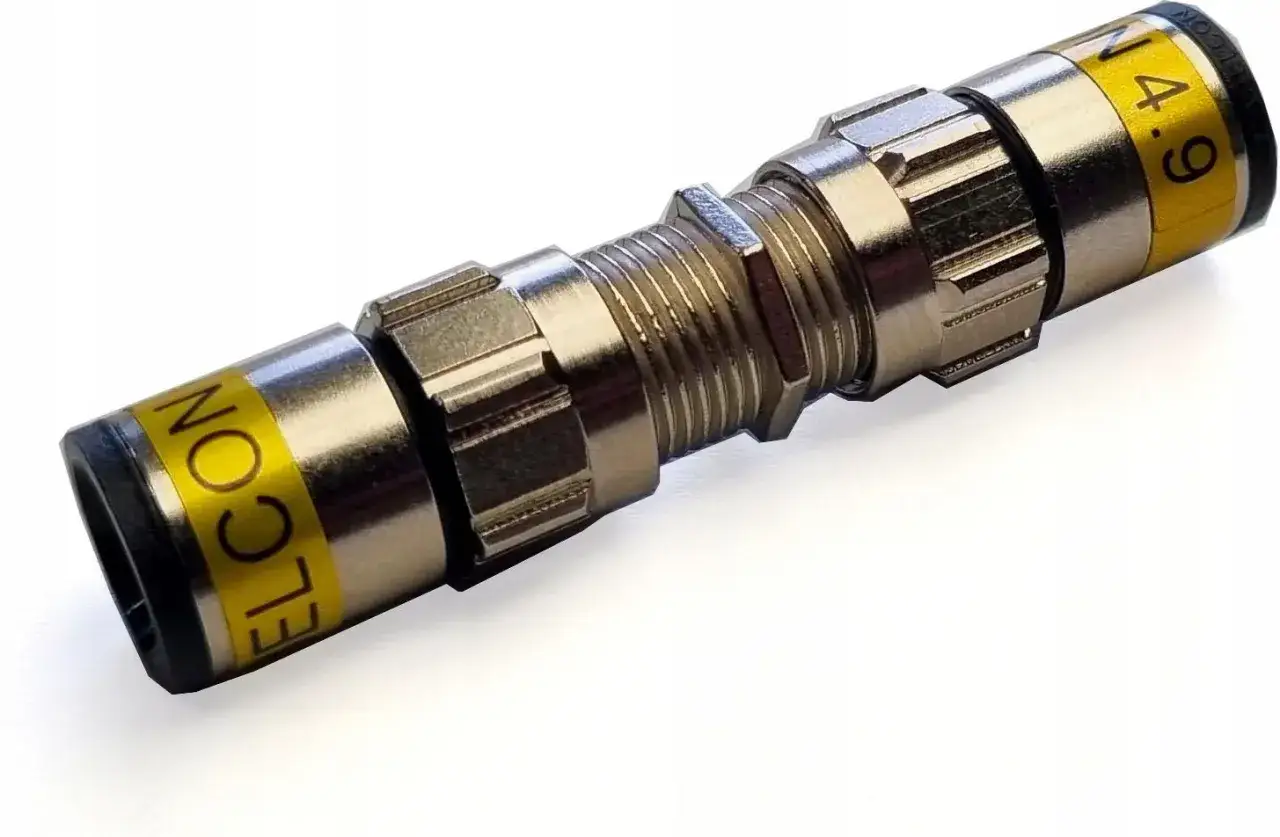

Twój kabel antenowy jest za krótki? Oto kiedy łącznik staje się niezbędny

Wielokrotnie spotykałem się z sytuacją, gdy po remoncie, przemeblowaniu czy zakupie nowego sprzętu okazywało się, że kabel antenowy jest po prostu za krótki. Zamiast panicznie szukać nowego, długiego przewodu, z pomocą przychodzi nam łącznik kabla antenowego, popularnie zwany „beczką”. To niewielkie, ale niezwykle funkcjonalne akcesorium jest nieodzowne w trzech kluczowych scenariuszach.

Po pierwsze, gdy potrzebujesz przedłużyć istniejącą instalację. Jeśli Twój telewizor wylądował w innym kącie pokoju, a oryginalny kabel nie sięga, łącznik F-F pozwala na proste i szybkie połączenie dwóch krótszych odcinków kabla koncentrycznego, zakończonych wtykami typu F, tworząc jeden dłuższy. To znacznie wygodniejsze i tańsze niż wymiana całego okablowania.

Po drugie, łącznik jest wybawieniem, gdy musisz naprawić uszkodzony odcinek kabla. Zdarza się, że kabel zostanie przypadkowo przecięty, przygnieciony lub uszkodzony przez zwierzęta domowe. Zamiast wymieniać cały, często długi i trudno dostępny przewód, wystarczy wyciąć uszkodzony fragment i połączyć pozostałe części za pomocą dwóch wtyków F i łącznika. To oszczędza czas, nerwy i pieniądze.

Po trzecie, "beczka" jest nieoceniona przy modyfikacji domowej sieci RTV/SAT. Jeśli rozbudowujesz instalację, dodajesz nowy dekoder, rozdzielacz sygnału lub zmieniasz konfigurację, łączniki pozwalają na elastyczne dopasowanie długości kabli i tworzenie złożonych połączeń bez konieczności kupowania kabli na wymiar. Z mojego doświadczenia wynika, że to właśnie elastyczność jest jedną z największych zalet tych prostych elementów.

Przewodnik po złączkach antenowych jaką wybrać, by nie stracić na jakości?

Wybór odpowiedniego łącznika to klucz do sukcesu w utrzymaniu dobrej jakości sygnału. Na rynku znajdziemy kilka podstawowych typów, z których każdy ma swoje specyficzne zastosowanie.

• Łącznik F-F ("beczka"): To absolutny standard i najpopularniejsze rozwiązanie. Służy do łączenia dwóch kabli zakończonych męskimi wtykami typu F. Jest uniwersalny i znajdzie zastosowanie w niemal każdej instalacji od telewizji satelitarnej (DVB-S/S2), przez naziemną (DVB-T2), aż po sieci kablowe, w tym te dostarczające internet. Jeśli myślisz o przedłużeniu kabla, to właśnie ten typ łącznika będzie Twoim pierwszym wyborem.
• Łącznik kątowy: Czasem przestrzeń za telewizorem jest na wagę złota, a każdy milimetr się liczy. W takich sytuacjach z pomocą przychodzą łączniki kątowe, które umożliwiają podłączenie kabla pod kątem 90 stopni. Dzięki nim unikniesz zginania kabla pod ostrym kątem, co mogłoby prowadzić do uszkodzeń i strat sygnału, a także zyskasz cenne miejsce, pozwalając na dosunięcie sprzętu bliżej ściany.
• Adaptery i przejściówki: Świat złączy antenowych jest różnorodny, a nie zawsze wszystkie urządzenia korzystają z tego samego standardu. Adaptery i przejściówki pełnią rolę tłumaczy między różnymi typami złączy, np. pozwalając na połączenie kabla z wtykiem F z gniazdem IEC (standardowe gniazdo antenowe w telewizorze). Dzięki nim możemy elastycznie modyfikować instalację, integrując starsze i nowsze komponenty bez konieczności wymiany całych kabli.

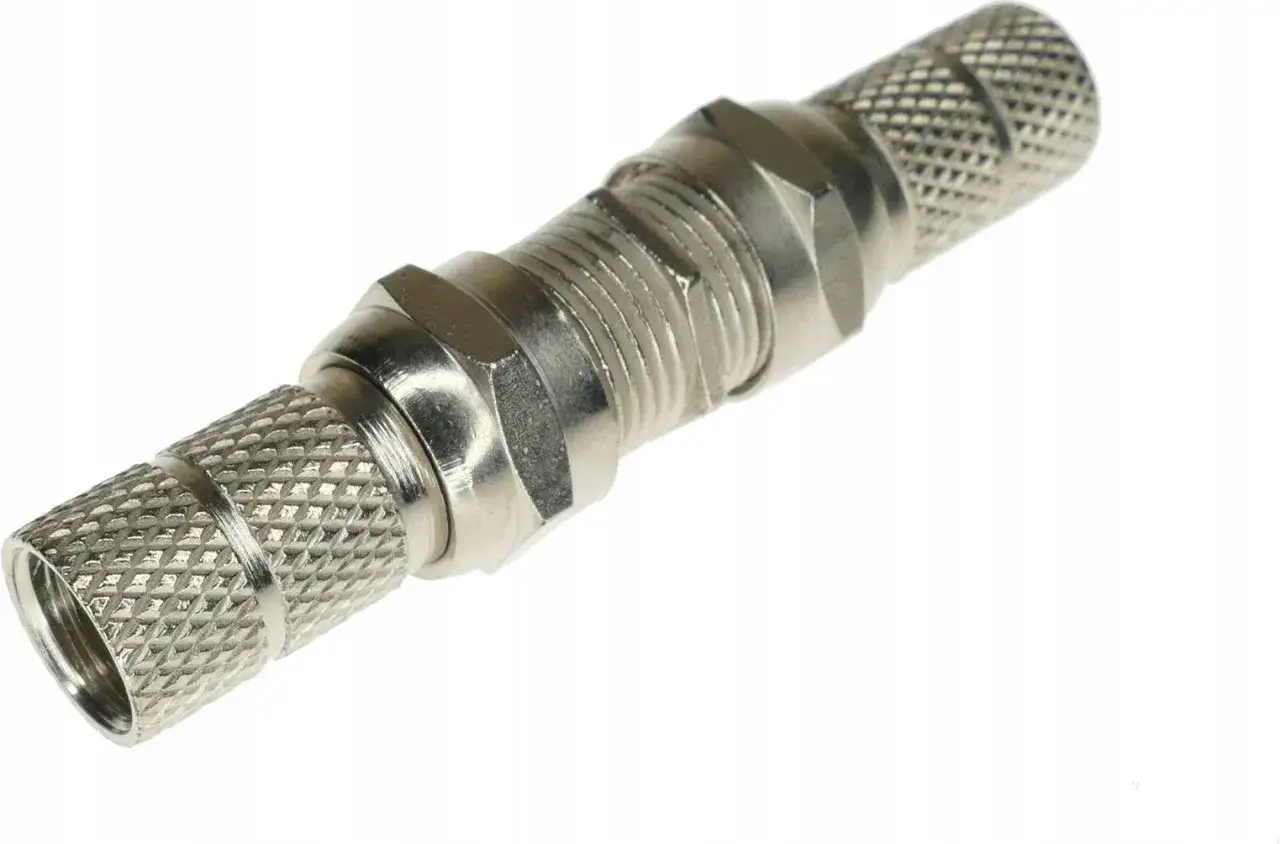

Jak wybrać idealny łącznik? Kluczowe parametry, których nie możesz ignorować

Wybór odpowiedniego łącznika to nie tylko kwestia typu złącza, ale także jego parametrów technicznych i jakości wykonania. Ignorowanie tych aspektów może skutkować niepotrzebnymi stratami sygnału i frustracją. Z mojego doświadczenia wynika, że warto zwrócić uwagę na kilka kluczowych kwestii.

• Impedancja 75 Ohm: To absolutna podstawa! Cała instalacja antenowa od anteny, przez kabel, aż po telewizor czy dekoder powinna pracować w standardzie 75 Ohm. Użycie łącznika o innej impedancji, np. 50 Ohm (często stosowanej w sieciach komputerowych), spowoduje niedopasowanie impedancyjne, które objawi się znacznymi stratami sygnału, odbiciami i pogorszeniem jakości obrazu. Zawsze upewnij się, że łącznik jest przeznaczony do instalacji antenowych i ma oznaczenie 75 Ohm.
• Materiał wykonania: Jakość materiałów ma bezpośredni wpływ na trwałość i przewodność. Warto inwestować w łączniki wykonane z dobrej jakości metalu. Unikaj tanich, plastikowych zamienników, które mogą być mniej trwałe i gorzej przewodzić sygnał. Złącza niklowane lub pozłacane oferują lepszą przewodność i są bardziej odporne na utlenianie.
• Odporność na korozję: Ten parametr jest szczególnie ważny, jeśli planujesz montaż łącznika na zewnątrz, np. przy antenie satelitarnej czy naziemnej. Warunki atmosferyczne, takie jak deszcz, śnieg czy wilgoć, mogą szybko doprowadzić do korozji słabej jakości złączy, co z kolei przełoży się na degradację sygnału. Dobrej jakości łączniki, wykonane z odpowiednich stopów metali i zabezpieczone powłokami (nikiel, złoto), zapewnią długotrwałą i stabilną pracę nawet w trudnych warunkach.

Pamiętaj, że łącznik to mały element, ale jego jakość może mieć duży wpływ na całą instalację.

Montaż łącznika krok po kroku jak prawidłowo połączyć kabel antenowy?

Prawidłowy montaż łącznika jest równie ważny, jak wybór odpowiedniego komponentu. Nawet najlepszy łącznik nie spełni swojej funkcji, jeśli zostanie źle zainstalowany. Oto instrukcja krok po kroku, jak to zrobić, aby uniknąć problemów z sygnałem.

1. Krok 1: Precyzyjne przygotowanie końcówek kabla koncentrycznego.

   To fundament sukcesu. Zacznij od zdjęcia izolacji zewnętrznej kabla na długości około 1-1,5 cm. Następnie, bardzo ostrożnie, aby nie uszkodzić oplotu (ekranu), wywiń go na zewnątrz, tak aby przylegał do izolacji zewnętrznej. Kolejnym krokiem jest usunięcie folii ekranującej (jeśli jest) i dielektryka (białej izolacji wokół żyły głównej) na długości około 0,5 cm, odsłaniając samą żyłę główną. Pamiętaj, aby żyła główna była prosta i nieuszkodzona. Precyzja na tym etapie jest kluczowa, by zapewnić prawidłowy kontakt i uniknąć zwarć.

2. Krok 2: Prawidłowe zarobienie wtyków F instrukcja, by uniknąć zwarcia.

   Po przygotowaniu kabla, nadszedł czas na zarobienie wtyków F. Wtyk F nakręcamy na kabel tak, aby żyła główna wystawała z niego na około 1-2 mm, a oplot był równomiernie rozłożony pod nakrętką wtyku. Najczęstszym i najbardziej krytycznym błędem jest dotykanie żyły głównej przez druciki oplotu. Nawet jeden włosek oplotu dotykający żyły głównej spowoduje zwarcie, a w konsekwencji całkowity zanik sygnału. Upewnij się, że oplot jest starannie odchylony i nie ma kontaktu z żyłą główną. Możesz użyć nożyka lub małego śrubokręta, aby delikatnie odsunąć wszelkie luźne druciki.

3. Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

   Krok 3: Pewne i stabilne skręcenie całości przy pomocy "beczki".

   Gdy oba końce kabla są już prawidłowo zarobione wtykami F, możesz przystąpić do połączenia ich za pomocą łącznika. Wkręć jeden wtyk F w jedną stronę "beczki", a drugi wtyk F w drugą stronę. Ważne jest, aby skręcić je pewnie i stabilnie, ale bez użycia nadmiernej siły, która mogłaby uszkodzić gwinty. Dobrej jakości połączenie powinno być ciasne i nie powinno się luzować. Sprawdź, czy wtyki są dokręcone do oporu, zapewniając tym samym optymalny kontakt elektryczny i mechaniczną trwałość.

Pamiętając o tych krokach, zminimalizujesz ryzyko problemów z sygnałem i zapewnisz sobie stabilne połączenie.

Czy łącznik kabla antenowego osłabia sygnał? Fakty i mity

To jedno z najczęściej zadawanych pytań, które słyszę od klientów. Wokół tematu tłumienia sygnału przez łączniki narosło wiele mitów, dlatego postaram się rozwiać wszelkie wątpliwości.

• Tłumienie sygnału jaka jest realna cena za wygodę łączenia? Prawdą jest, że każde połączenie w torze sygnałowym wprowadza pewne tłumienie (stratę) sygnału. Nie ma idealnego połączenia, które byłoby całkowicie bezstratne. Jednakże, w przypadku prawidłowo zamontowanego, dobrej jakości łącznika kabla antenowego, straty te są minimalne zazwyczaj rzędu 0,5 do 1,5 dB. W praktyce, dla większości domowych instalacji i przy standardowych długościach kabli, takie tłumienie jest niezauważalne dla użytkownika i nie wpływa na jakość odbioru telewizji czy internetu. Problemy z sygnałem rzadko wynikają z samego faktu użycia łącznika, a raczej z innych czynników, o których wspomnę za chwilę.
• Dobrej jakości łącznik vs tanie złączki jak duża jest różnica w praktyce? Różnica jest znacząca. Tanie, niskiej jakości łączniki, często wykonane z gorszych materiałów i z niedokładnie wykonanymi gwintami, mogą wprowadzać znacznie większe tłumienie, a także być źródłem zakłóceń i niestabilności sygnału. Mogą korodować, luzować się, a ich impedancja może odbiegać od wymaganych 75 Ohm. Dlatego zawsze polecam inwestować w sprawdzone, metalowe łączniki od renomowanych producentów. Problemy z sygnałem, takie jak pikseloza, zaniki obrazu czy niestabilne połączenie internetowe, najczęściej wynikają z błędów montażowych (np. zwarcia żyły głównej z oplotem) lub użycia komponentów niskiej jakości, a nie z samego faktu, że sygnał przechodzi przez łącznik.
• Kiedy liczba połączeń staje się krytyczna dla odbioru telewizji? Chociaż pojedynczy łącznik nie stanowi problemu, to zbyt duża liczba połączeń w jednej linii sygnałowej może zacząć sumować straty. Ogólna zasada, którą często powtarzam, mówi, że bez stosowania wzmacniacza, długość kabla antenowego nie powinna przekraczać 20-30 metrów, aby uniknąć znacznej degradacji sygnału. Jeśli na tej długości masz kilka łączników, każdy z nich dodaje swoje 0,5-1,5 dB tłumienia. W skrajnych przypadkach, gdy sygnał wyjściowy z anteny jest już słaby, a na drodze do telewizora znajduje się wiele złączy, rozgałęźników i długich odcinków kabla, sumaryczne straty mogą stać się zauważalne. W takich sytuacjach warto rozważyć zastosowanie wzmacniacza sygnału.

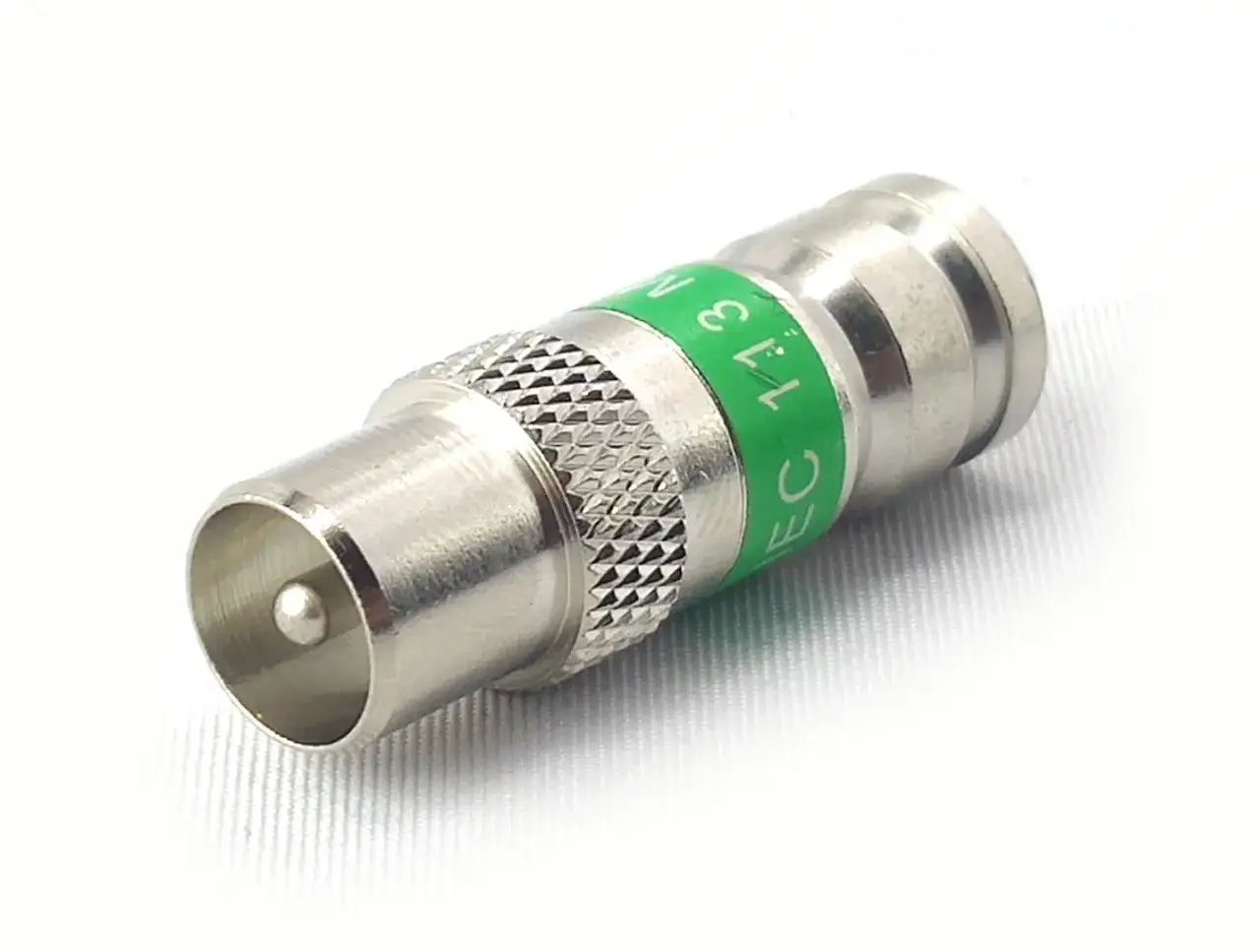

Najczęstsze błędy przy łączeniu kabli antenowych i jak ich skutecznie unikać

Choć montaż łącznika wydaje się prosty, to właśnie podczas tej czynności popełniane są najczęściej błędy, które prowadzą do problemów z sygnałem. Jako Artur Kozłowski, widziałem ich już wiele, dlatego chcę Cię przestrzec przed najpopularniejszymi pułapkami.

• Błąd nr 1: Zwarcie żyły głównej z oplotem cichy zabójca sygnału. To bez wątpienia najczęstszy i najbardziej krytyczny błąd. Polega on na tym, że choćby jeden, najmniejszy drucik oplotu (ekranu) kabla dotyka żyły głównej. Skutek? Całkowity zanik sygnału! Telewizor wyświetli komunikat "brak sygnału" lub "sygnał słaby/brak". Aby tego uniknąć, podczas zarabiania wtyku F, po wywinięciu oplotu i usunięciu dielektryka, upewnij się, że żaden drucik nie dotyka żyły głównej. Możesz użyć lupy lub małego, ostrego narzędzia, aby precyzyjnie odsunąć wszelkie luźne druciki oplotu. To wymaga cierpliwości, ale jest absolutnie kluczowe.
• Błąd nr 2: Niestaranne przygotowanie kabla i luźne połączenia. Pośpiech i brak precyzji podczas przygotowywania końcówek kabla to kolejny częsty grzech. Jeśli izolacja zewnętrzna jest źle zdjęta, oplot nie jest równomiernie rozłożony, a żyła główna jest zbyt krótka lub zbyt długa, połączenie nie będzie optymalne. Luźne połączenia, czyli niedokręcone wtyki F do łącznika, mogą prowadzić do niestabilności sygnału i zakłóceń. Sygnał może zanikać, obraz może pikselizować, a internet działać wolniej. Zawsze dokręcaj wtyki F do oporu, ale z wyczuciem, aby nie uszkodzić gwintu.
• Błąd nr 3: Używanie złączy o niewłaściwej średnicy lub impedancji. Choć może się wydawać, że wszystkie kable koncentryczne są takie same, to jednak różnią się średnicą. Użycie wtyku F przeznaczonego do kabla o innej średnicy (np. do cieńszego kabla antenowego, gdy masz grubszy) spowoduje, że wtyk nie będzie pasował idealnie, co może skutkować słabym kontaktem i stratami sygnału. Co więcej, jak już wspomniałem, zachowanie impedancji 75 Ohm jest fundamentem. Użycie złączy o innej impedancji (np. 50 Ohm) jest gwarancją problemów z sygnałem. Zawsze sprawdzaj, czy wtyki i łączniki są dopasowane do średnicy Twojego kabla i czy mają odpowiednią impedancję.

Unikając tych trzech podstawowych błędów, znacznie zwiększysz swoje szanse na bezproblemowe i stabilne połączenie antenowe.
