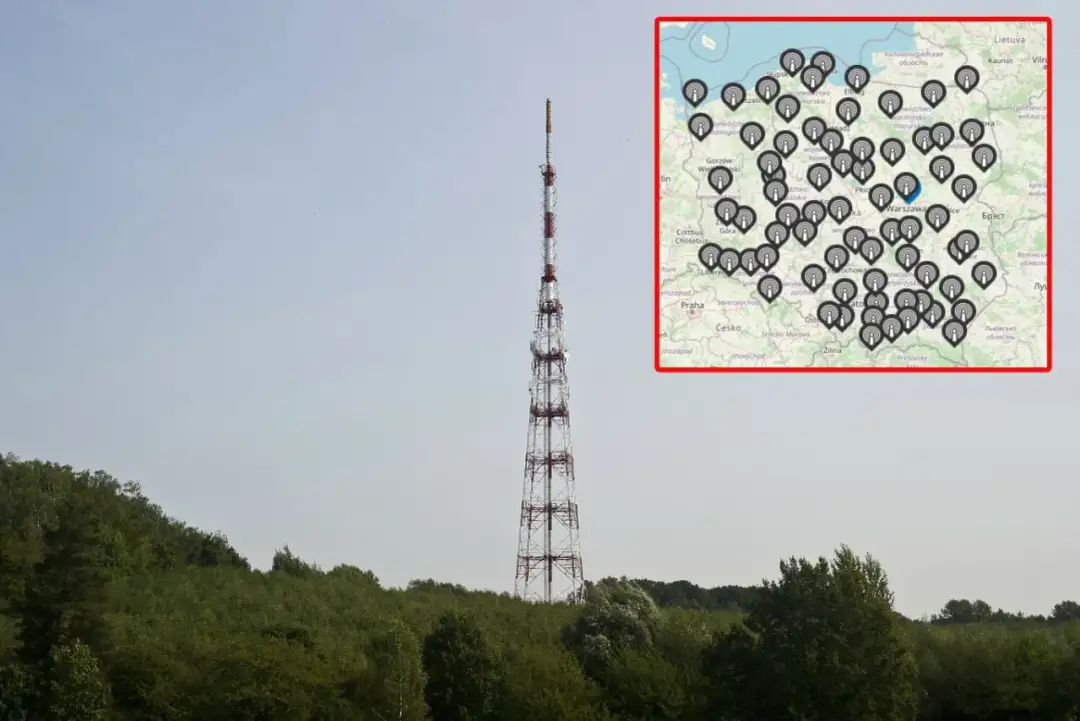

Nadajnik DVB-T2: Znajdź i ustaw antenę dla idealnego odbioru TV

W dzisiejszych czasach, gdy cyfrowa telewizja naziemna DVB-T2/HEVC stała się standardem, precyzyjne zlokalizowanie nadajnika jest kluczowe dla stabilnego i czystego odbioru. Ten artykuł to Twój kompleksowy przewodnik, który krok po kroku pokaże Ci, jak znaleźć najbliższy nadajnik, zrozumieć kluczowe parametry sygnału i optymalnie ustawić antenę, by cieszyć się telewizją bez zakłóceń.

Dlaczego lokalizacja nadajnika jest dziś ważniejsza niż kiedykolwiek?

Zapewne wielu z Was doświadczyło problemów z odbiorem telewizji naziemnej w ostatnich latach. To nie przypadek, ale efekt fundamentalnych zmian w sposobie nadawania sygnału. Zrozumienie ich jest pierwszym krokiem do rozwiązania problemów i cieszenia się stabilnym obrazem.

Koniec pewnej epoki: Jak zmiana na DVB-T2/HEVC wpłynęła na Twój telewizor

Pamiętam doskonale, jak jeszcze kilka lat temu, w 2022 roku, a następnie pod koniec 2023 roku dla kanałów TVP (MUX-3), Polska przeszła na nowy standard nadawania telewizji naziemnej DVB-T2 z kodekiem HEVC (H.265). Ta zmiana, choć technicznie uzasadniona i przynosząca lepszą jakość obrazu oraz dźwięku, dla wielu użytkowników okazała się sporym wyzwaniem. Nagle okazało się, że stary telewizor przestał odbierać sygnał, a nawet nowsze modele wymagały aktualizacji oprogramowania lub zakupu nowego dekodera.

Co więcej, sama zmiana standardu często wiązała się z koniecznością ponownego ustawienia anteny. Dlaczego? Ponieważ nadajniki mogły zmienić parametry nadawania, a sygnał w nowym standardzie bywa bardziej wrażliwy na zakłócenia. Dla mnie to było jasne: era "ustaw i zapomnij" minęła. Teraz precyzja stała się kluczowa.

Sygnał sygnałowi nierówny: co decyduje o idealnym obrazie bez zakłóceń?

Wielu z nas myśli, że wystarczy mieć antenę i telewizor, by cieszyć się doskonałym obrazem. Nic bardziej mylnego! Jakość odbioru sygnału DVB-T2/HEVC zależy od naprawdę wielu czynników, a nowy standard tylko uwypuklił ich znaczenie. Oprócz samej kompatybilności sprzętu, kluczowe są: odległość od nadajnika, obecność przeszkód terenowych (takich jak wysokie budynki, wzgórza czy nawet gęste drzewa), a także typ i stan naszej anteny. Nie możemy zapomnieć o prawidłowym ustawieniu polaryzacji i kierunku, w którym antena jest skierowana.

Właśnie dlatego tak ważne jest precyzyjne zlokalizowanie nadajnika. To pierwszy, fundamentalny krok do zoptymalizowania wszystkich tych czynników i zapewnienia sobie stabilnego, wolnego od zakłóceń obrazu i dźwięku. Bez tej wiedzy, wszelkie próby poprawy odbioru mogą okazać się strzałem w ciemno.

Krok po kroku: Jak zlokalizować najbliższy nadajnik w 3 minuty?

Skoro już wiemy, dlaczego to takie ważne, przejdźmy do konkretów. Na szczęście, dzięki nowoczesnym narzędziom, znalezienie najbliższego nadajnika jest prostsze, niż myślisz. Pokażę Ci dwie sprawdzone metody.

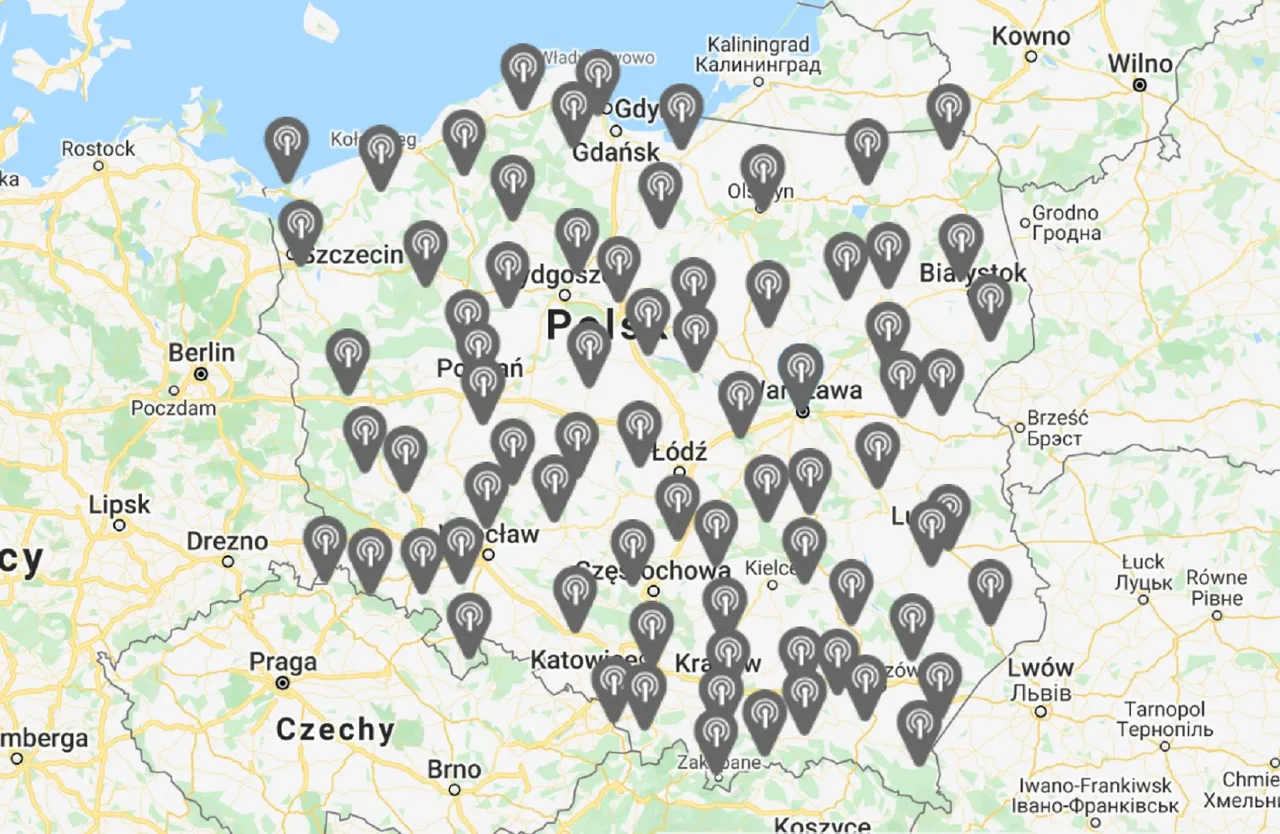

Metoda #1: Oficjalna mapa Emitel Twoje najważniejsze źródło informacji

Dla mnie, jako eksperta, oficjalna mapa Emitel to absolutna podstawa. Firma Emitel jest głównym operatorem infrastruktury naziemnej w Polsce, więc ich dane są najbardziej wiarygodne. Oto jak z niej skorzystać:

1. Otwórz przeglądarkę internetową i wejdź na stronę emimaps.emitel.pl.
2. Na mapie znajdziesz pole do wprowadzenia swojej lokalizacji. Możesz wpisać adres (np. miasto, ulica, numer domu) lub pozwolić przeglądarce na automatyczne wykrycie Twojej pozycji za pomocą GPS.
3. Po zatwierdzeniu lokalizacji, mapa wskaże najbliższe nadajniki DVB-T2/HEVC. Kliknij na interesujący Cię nadajnik, aby wyświetlić szczegółowe informacje.
4. W odpowiedzi otrzymasz kluczowe dane:
   • Odległość do nadajnika: Pomoże Ci dobrać odpowiedni typ anteny.
   • Moc nadawania (ERP): Im wyższa, tym silniejszy sygnał.
   • Azymut (kierunek): To kąt w stopniach, który wskaże Ci, w którą stronę musisz skierować antenę.
   • Numer kanału i częstotliwość: Przydatne przy ręcznym strojeniu telewizora.
   • Polaryzacja (H pozioma lub V pionowa): Niezwykle ważny parametr, który musi być zgodny z ustawieniem Twojej anteny.
   • Dostępne multipleksy (MUX): Dowiesz się, które pakiety kanałów (np. MUX-1, MUX-2, MUX-3, MUX-6, MUX-8) są nadawane z danego obiektu.

Pamiętaj, że to jest najbardziej wiarygodne i aktualne źródło danych o nadajnikach w Polsce. Zawsze zaczynam od niego.

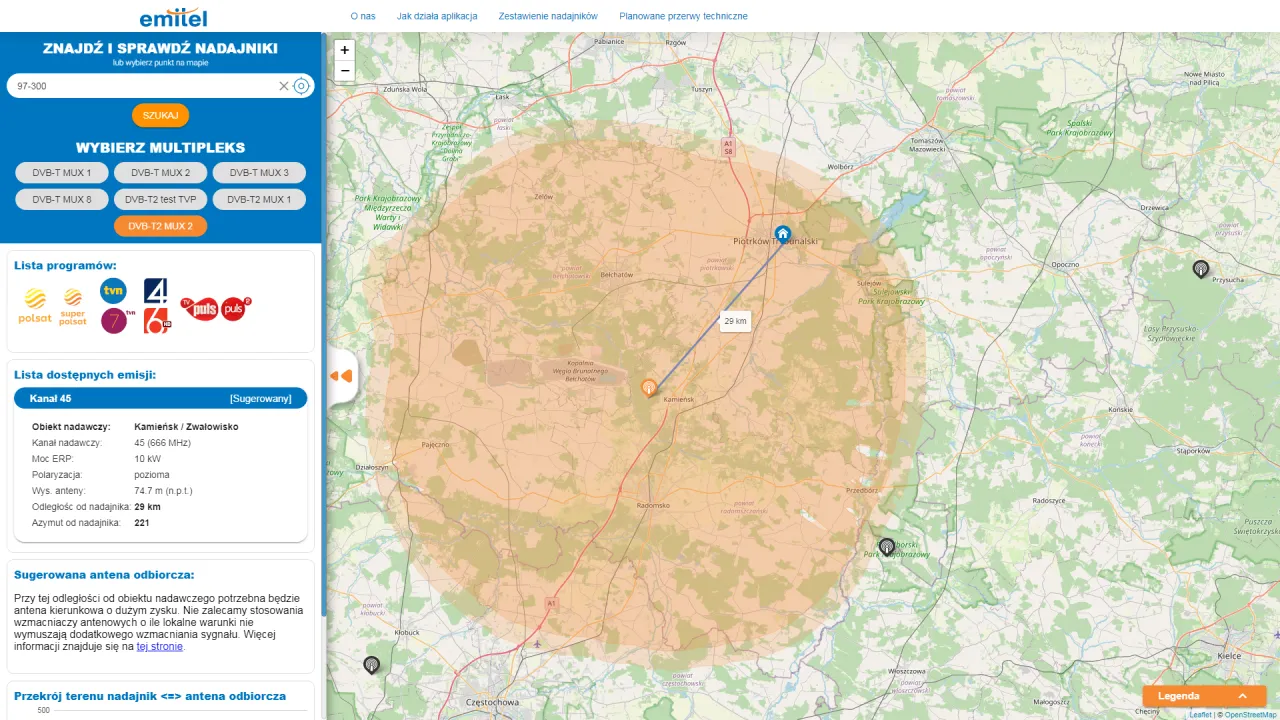

Metoda #2: Aplikacje mobilne, które zrobią to za Ciebie (EmiMaps i alternatywy)

Jeśli preferujesz rozwiązania mobilne, Emitel oferuje również aplikację EmiMaps, dostępną zarówno na Androida, jak i iOS. Działa ona na podobnej zasadzie jak mapa online, ale jest wygodniejsza w terenie. Poza EmiMaps, na rynku znajdziesz też inne przydatne aplikacje, takie jak "DVB-T/T2 Finder" czy "Dobierz antenę DVB-T2".

Co sprawia, że aplikacje mobilne są tak użyteczne? Często oferują dodatkowe funkcje, które ułatwiają precyzyjne ustawienie anteny:

• Wykorzystanie kompasu w telefonie: Aplikacja może wizualnie wskazać kierunek nadajnika, nakładając go na obraz z kamery (rozszerzona rzeczywistość AR). To niesamowicie ułatwia celowanie anteny!
• Pomiar siły sygnału: Niektóre aplikacje, w połączeniu z odpowiednim sprzętem, mogą pomóc w ocenie jakości odbieranego sygnału w czasie rzeczywistym.

Dla mnie to idealne narzędzie, gdy jestem na dachu i potrzebuję szybko sprawdzić kierunek bez biegania do komputera.

Co zrobić, gdy mieszkasz na granicy zasięgu kilku nadajników?

Zdarza się, że Twoja lokalizacja znajduje się w zasięgu kilku nadajników. To może być zarówno błogosławieństwo, jak i przekleństwo. W takiej sytuacji doradzam, abyś nie wybierał nadajnika "na ślepo". Zamiast tego, porównaj dane z mapy Emitel:

• Moc nadawania (ERP): Wybierz ten z wyższą mocą, jeśli odległość jest podobna.
• Odległość: Zazwyczaj im bliżej, tym lepiej, ale nie zawsze.
• Przeszkody terenowe: Sprawdź, czy na drodze do nadajnika nie ma wysokich budynków, wzgórz czy lasów. Czasem dalszy nadajnik, ale z czystą linią widoczności, zapewni lepszy sygnał.
• Dostępne MUX-y: Upewnij się, że wybrany nadajnik oferuje wszystkie kanały, które chcesz odbierać. Może się okazać, że jeden nadajnik ma MUX-1 i MUX-2, a drugi MUX-3 i MUX-6.

Moja rada: czasami warto spróbować ustawić antenę na dwa różne nadajniki i sprawdzić, który daje stabilniejszy i silniejszy sygnał. To metoda prób i błędów, ale często bardzo skuteczna.

Słowniczek telewidza: Jak czytać dane o nadajniku, by mieć z nich pożytek?

Dane z mapy Emitel to nie tylko liczby. Każdy parametr ma swoje znaczenie i pomaga w zrozumieniu, jak działa sygnał telewizyjny. Przyjrzyjmy się im bliżej.

Multipleks (MUX): co to jest i dlaczego musisz o tym wiedzieć?

Zacznijmy od podstaw. Multipleks (MUX) to nic innego jak pakiet kilku kanałów telewizyjnych, które są nadawane razem, na jednej częstotliwości. Wyobraź sobie to jako cyfrowy "pakiet" programów. W Polsce mamy kilka głównych, ogólnopolskich i bezpłatnych multipleksów:

• MUX-1: Zawiera m.in. TTV, Stopklatka TV, Fokus TV, Antena HD, TV Trwam.
• MUX-2: Znajdziesz tu Polsat, TVN, TV4, TV Puls, TVN7, Puls 2, Super Polsat, Wydarzenia 24.
• MUX-3: To multipleks Telewizji Polskiej, z kanałami takimi jak TVP1, TVP2, TVP Info, TVP3, TVP Sport, TVP Historia.
• MUX-6: Nowszy multipleks z kanałami TVP (m.in. TVP Kobieta, TVP Kultura, TVP Nauka, TVP Dokument).
• MUX-8: Nadawany w paśmie VHF, zawiera m.in. Metro, Zoom TV, Nowa TV, WP.

Zrozumienie koncepcji MUX-ów jest kluczowe, ponieważ pozwala Ci sprawdzić, które kanały są dostępne z danego nadajnika. Jeśli zależy Ci na konkretnych programach, musisz upewnić się, że wybrany nadajnik je nadaje. Ponadto, niektóre MUX-y (np. MUX-8) są nadawane w innym paśmie (VHF zamiast UHF), co może wymagać innej anteny lub anteny szerokopasmowej.

Moc (ERP), kanał i częstotliwość: które liczby mają realne znaczenie?

Kiedy patrzysz na dane nadajnika, zobaczysz parametr ERP (Effective Radiated Power), czyli efektywną moc promieniowaną. To w zasadzie informacja o tym, jak "silnie" nadajnik wysyła sygnał. Im wyższa wartość ERP, tym teoretycznie większy zasięg i silniejszy sygnał powinien dotrzeć do odbiorcy. Pamiętaj jednak, że wysoka moc nie zawsze gwarantuje idealny odbiór, zwłaszcza jeśli na drodze sygnału stoją duże przeszkody.

Numer kanału i częstotliwość to z kolei dane techniczne, które są istotne, gdy musisz ręcznie stroić telewizor lub dekoder. Każdy MUX nadawany jest na konkretnym kanale i odpowiadającej mu częstotliwości. Znając te dane, możesz precyzyjnie wyszukać sygnał, jeśli automatyczne skanowanie zawiedzie.

Polaryzacja (H/V): drobny szczegół, który może zadecydować o sukcesie

To jeden z tych parametrów, który często jest bagatelizowany, a ma ogromne znaczenie. Polaryzacja sygnału określa, w jakiej płaszczyźnie "faluje" sygnał radiowy poziomej (H) lub pionowej (V). Twoja antena musi być ustawiona dokładnie w tej samej polaryzacji, w jakiej nadaje sygnał nadajnik. Jeśli nadajnik wysyła sygnał w polaryzacji poziomej (H), a Ty ustawisz antenę pionowo (V), sygnał będzie drastycznie osłabiony, a odbiór będzie słaby lub niemożliwy.

W praktyce oznacza to, że elementy anteny (tzw. direktory i reflektory) muszą być ułożone poziomo dla polaryzacji H lub pionowo dla polaryzacji V. To drobny szczegół, ale jego prawidłowe dopasowanie może zadecydować o sukcesie, zwłaszcza w trudniejszych warunkach odbioru.

Azymut: Magiczna liczba, która wskaże Ci dokładny kierunek

Azymut to kąt kierunkowy, mierzony w stopniach od północy (zgodnie z ruchem wskazówek zegara), który wskazuje dokładny kierunek, w którym musisz skierować swoją antenę, aby "celowała" prosto w nadajnik. To jest ta "magiczna liczba", która powie Ci, gdzie dokładnie patrzyć.

Jak to wykorzystać? Najprościej za pomocą kompasu (fizycznego lub w telefonie) lub wspomnianych wcześniej aplikacji mobilnych. Ustawiając antenę, obracaj ją powoli, kierując się wskazaniami azymutu. Nawet niewielkie odchylenie od właściwego kierunku może znacząco osłabić sygnał, dlatego precyzja jest tutaj kluczowa. Pamiętaj, że azymut podawany jest zazwyczaj w stopniach, gdzie 0/360 to północ, 90 to wschód, 180 to południe, a 270 to zachód.

Od teorii do praktyki: Jak wykorzystać zdobytą wiedzę do ustawienia anteny?

Znasz już teorię, wiesz, jak znaleźć nadajnik i odczytać jego parametry. Czas przełożyć tę wiedzę na praktyczne działania i ustawić antenę tak, by cieszyć się najlepszym możliwym odbiorem.

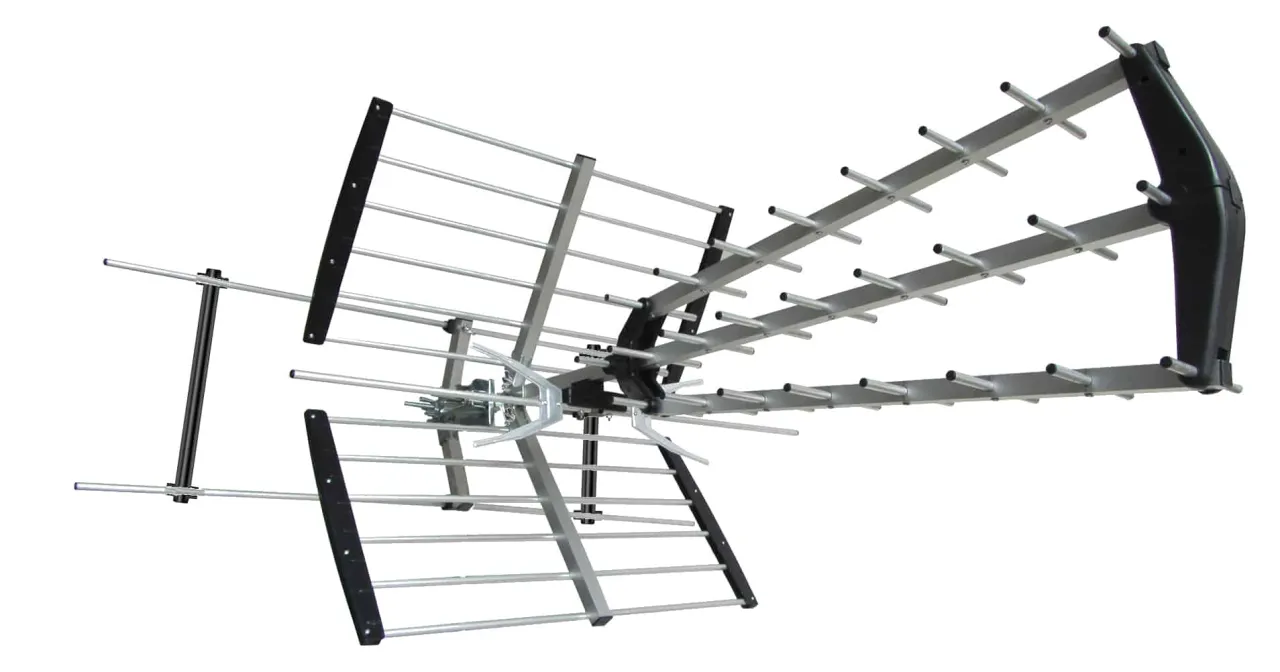

Jaka antena będzie dla Ciebie najlepsza? Dobierz model do odległości

Wybór odpowiedniej anteny to jeden z najważniejszych kroków. Nie ma jednej uniwersalnej anteny, która sprawdzi się w każdych warunkach. Wszystko zależy od odległości od nadajnika, którą już znasz dzięki mapie Emitel. Oto moje praktyczne wskazówki:

• Do ok. 10-20 km od nadajnika: Zazwyczaj wystarczająca jest antena pokojowa. Jest dyskretna, łatwa w montażu i nie wymaga specjalistycznych narzędzi. Pamiętaj jednak, że jej skuteczność mocno zależy od materiałów budowlanych i lokalnych przeszkód.
• 20-50 km od nadajnika: W tym zakresie zalecam antenę kierunkową o średnim zysku. Montuje się ją zazwyczaj na zewnątrz (na balkonie, elewacji, dachu). Jej kierunkowość pozwala na skupienie sygnału z konkretnego nadajnika, ignorując zakłócenia z innych stron.
• Powyżej 50 km od nadajnika: Tutaj często konieczna jest antena kierunkowa o dużym zysku, często wspomagana dodatkowym wzmacniaczem sygnału. Im dalej, tym sygnał słabszy, więc potrzebujemy anteny, która "zbierze" go jak najwięcej. Wzmacniacz pomoże podnieść poziom sygnału do akceptowalnego dla telewizora.

Pamiętaj, że wybór anteny ma kluczowe znaczenie. Nie oszczędzaj na niej, bo to inwestycja w stabilny i czysty odbiór na lata.

Precyzyjne celowanie: Jak ustawić antenę we właściwym kierunku i polaryzacji?

Mając już odpowiednią antenę, czas na jej fizyczne ustawienie. To moment, w którym przydadzą się dane o azymucie i polaryzacji:

1. Kierunek (azymut): Skorzystaj z kompasu (w telefonie lub fizycznego) i obracaj antenę, aż jej "nos" (najwęższa część, jeśli to antena kierunkowa) będzie skierowany dokładnie w kierunku wskazanym przez azymut.
2. Polaryzacja (H/V): Upewnij się, że elementy anteny są ustawione zgodnie z polaryzacją nadajnika. Jeśli jest to polaryzacja pozioma (H), elementy anteny powinny być równoległe do ziemi. Jeśli pionowa (V), elementy powinny być prostopadłe do ziemi. W większości anten kierunkowych wystarczy obrócić uchwyt mocujący o 90 stopni.
3. Monitorowanie sygnału: Najlepszym sposobem na precyzyjne ustawienie jest monitorowanie jakości sygnału na telewizorze lub dekoderze. Poproś kogoś, aby obserwował pasek jakości sygnału, podczas gdy Ty będziesz wykonywał drobne korekty kierunku i polaryzacji. Nawet milimetrowe ruchy mogą mieć znaczenie! Szukaj najwyższej możliwej wartości zarówno dla siły, jak i jakości sygnału.

To proces wymagający cierpliwości, ale efekty są tego warte.

Montaż ma znaczenie: Dlaczego warto umieścić antenę jak najwyżej?

Niezależnie od typu anteny, zawsze zalecam umieszczenie jej jak najwyżej. Dlaczego? Im wyżej antena, tym mniejsze prawdopodobieństwo, że sygnał zostanie zablokowany lub osłabiony przez przeszkody terenowe, takie jak:

• Sąsiednie budynki
• Drzewa (szczególnie te z gęstym listowiem)
• Wzgórza czy wzniesienia

Umieszczenie anteny na dachu, specjalnym maszcie lub wysokim balkonie zwiększa jej "widoczność" do nadajnika. Oznacza to, że sygnał ma czystszą drogę do anteny, co przekłada się na jego większą siłę i stabilność. Pamiętaj, że każda przeszkoda na drodze sygnału to potencjalne zakłócenia, a nawet całkowity brak odbioru. Wysokość to Twój sprzymierzeniec w walce o doskonały obraz.

Znalazłem nadajnik, ustawiłem antenę, a sygnał wciąż jest słaby: co robić?

Zdarza się, że mimo zastosowania wszystkich powyższych wskazówek, sygnał wciąż pozostawia wiele do życzenia. Nie martw się, to nie koniec świata. Istnieje kilka innych czynników, które mogą wpływać na jakość odbioru.

Niewidzialni wrogowie sygnału: Jak zidentyfikować przeszkody terenowe i zakłócenia?

Czasami problem nie leży w antenie, a w otoczeniu. Przeszkody terenowe to prawdziwi "niewidzialni wrogowie" sygnału. Wysokie budynki, góry, a nawet gęste skupiska drzew mogą skutecznie blokować lub osłabiać sygnał DVB-T2. Warto rozejrzeć się dookoła i zastanowić, czy coś nie stoi na drodze między Twoją anteną a nadajnikiem.

Innym częstym problemem są zakłócenia. Coraz więcej urządzeń elektronicznych emituje fale radiowe, które mogą kolidować z sygnałem telewizyjnym. Szczególnie uciążliwe bywają zakłócenia od sygnału LTE/5G, zwłaszcza jeśli mieszkasz blisko nadajnika telefonii komórkowej. W takim przypadku rozwiązaniem może być zastosowanie specjalnego filtra LTE, który montuje się przed wzmacniaczem lub bezpośrednio przy antenie. To niewielkie urządzenie potrafi zdziałać cuda, eliminując szumy i przywracając czysty sygnał.

Sprawdź swoją instalację: Rola kabli, złączy i wzmacniaczy w odbiorze TV

Pamiętaj, że cała instalacja antenowa jest tak silna, jak jej najsłabsze ogniwo. Nawet najlepsza antena i idealne ustawienie nie pomogą, jeśli reszta systemu szwankuje. Zawsze doradzam dokładne sprawdzenie:

• Kable antenowe: Czy nie są stare, popękane, załamane, uszkodzone przez zwierzęta lub warunki atmosferyczne? Stary, niskiej jakości kabel może tłumić sygnał.
• Złącza (wtyki F): Czy są dobrze zamocowane, nie skorodowane, a żyła wewnętrzna kabla nie dotyka oplotu? Luźne lub skorodowane złącza to bardzo częsta przyczyna problemów.
• Wzmacniacze sygnału: Jeśli używasz wzmacniacza, upewnij się, że jest sprawny i prawidłowo zasilony. Czasami wzmacniacz może się zepsuć lub być zbyt mocny, co paradoksalnie też pogarsza jakość sygnału (przesterowanie).

Nawet drobne usterki w tych elementach mogą znacząco obniżyć jakość odbioru, generując pikselizację obrazu lub całkowity brak sygnału.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Czy na pewno odbierasz sygnał z właściwego nadajnika? Scenariusze dla trudnych lokalizacji

Jeśli wszystkie powyższe kroki zawiodły, a sygnał wciąż jest słaby, warto zadać sobie pytanie: czy na pewno odbieram sygnał z najbardziej optymalnego nadajnika? W trudnych lokalizacjach, gdzie sygnał jest słaby lub występują liczne przeszkody, czasami lepszym rozwiązaniem jest skierowanie anteny na inny, być może dalszy, ale mniej zasłonięty nadajnik. Może się okazać, że choć odległość jest większa, to czystsza linia widoczności zapewni stabilniejszy sygnał.

W takich sytuacjach, a także gdy po prostu brakuje Ci cierpliwości lub wiedzy, zawsze możesz skonsultować się z fachowcem. Profesjonalny instalator antenowy dysponuje specjalistycznym sprzętem do pomiaru sygnału, który precyzyjnie wskaże źródło problemu i doradzi najlepsze rozwiązanie. Czasem inwestycja w wizytę specjalisty oszczędza wiele frustracji i czasu.
