Komputer nie działa? Gniazdo zasilające: Diagnoza i wymiana

Ten artykuł stanowi kompleksowy przewodnik po gniazdach zasilających komputerowych, od podstawowych standardów IEC po praktyczne aspekty wyboru i wymiany. Dowiesz się, dlaczego prawidłowe gniazdo jest kluczowe dla bezpieczeństwa i stabilności Twojego sprzętu, a także jak zdiagnozować i rozwiązać problemy związane z uszkodzonymi złączami.

Gniazdo zasilające w komputerze: Więcej niż tylko wejście na kabel

Dlaczego zrozumienie rodzajów gniazd jest kluczowe dla bezpieczeństwa i stabilności Twojego sprzętu?

Z mojego doświadczenia wiem, że często bagatelizujemy rolę tak "prostego" elementu, jakim jest gniazdo zasilające. Tymczasem, prawidłowy dobór i zrozumienie funkcji gniazd zasilających jest absolutnie fundamentalne zarówno dla bezpieczeństwa użytkownika, jak i stabilności oraz długowieczności samego sprzętu. Niewłaściwe gniazdo, czy to ze względu na parametry prądowe, czy klasę temperaturową, może prowadzić do szeregu problemów: od niestabilnej pracy urządzenia, przez jego uszkodzenie, aż po realne zagrożenie pożarowe. Jeśli szukasz informacji, bo Twój sprzęt szwankuje lub stoisz przed decyzją o zakupie nowego komponentu, pamiętaj, że to właśnie te "niepozorne" detale często decydują o bezawaryjności i bezpieczeństwie całej instalacji.

Od zasilacza ATX po serwerownię gdzie spotkasz te niepozorne, ale ważne komponenty?

Gniazda zasilające, choć często niewidoczne na pierwszy rzut oka, są wszechobecne w świecie elektroniki. Spotykamy je w każdym komputerze stacjonarnym są sercem zasilacza ATX. Znajdziemy je w monitorach, drukarkach, skanerach. Są kluczowym elementem zasilaczy awaryjnych UPS, które chronią nasze dane przed nagłymi zanikami prądu. W profesjonalnych środowiskach, takich jak serwerownie, gniazda te odgrywają jeszcze ważniejszą rolę. Tam listwy zasilające PDU (Power Distribution Unit) w szafach serwerowych oraz same serwery i macierze dyskowe opierają się na precyzyjnie dobranych złączach, często o podwyższonej wytrzymałości. Ich wszechobecność i kluczowa rola w każdym z tych kontekstów sprawia, że warto poświęcić im nieco uwagi.

Mapa standardów IEC: Jak odczytać oznaczenia i wybrać właściwe gniazdo?

IEC 60320: Poznaj standard, który rządzi światem złączy zasilających

Kiedy mówimy o gniazdach zasilających w sprzęcie komputerowym i RTV, musimy odnieść się do normy IEC 60320. To międzynarodowy standard, który definiuje złącza do podłączania urządzeń elektrycznych do sieci zasilającej. Jego głównym celem jest zapewnienie bezpieczeństwa i kompatybilności, a co za tym idzie zapobieganie błędnym połączeniom. Dzięki tej normie, każdy typ złącza ma unikalny kształt, który uniemożliwia podłączenie wtyczki o niższej klasie temperaturowej do gniazda o wyższych wymaganiach, co jest kluczowe dla ochrony przed przegrzaniem i pożarem. To właśnie IEC 60320 sprawia, że możemy w miarę bezpiecznie podłączać nasze urządzenia, wiedząc, że wtyczka pasuje tylko tam, gdzie powinna.

Gniazdo męskie (wtyk) vs żeńskie: Kto jest kim w parze C13/C14 i dlaczego to ważne?

W nomenklaturze IEC 60320 rozróżniamy gniazda męskie i żeńskie. To rozróżnienie jest kluczowe przy zamawianiu części. Weźmy na przykład najpopularniejszą parę: C13 i C14. C13 to gniazdo żeńskie, które znajdziemy na końcu kabla zasilającego, tego, który wpinamy do komputera. Natomiast C14 to gniazdo męskie, które jest wbudowane w obudowę urządzenia, na przykład w zasilacz ATX. Zrozumienie tej nomenklatury jest niezbędne, aby poprawnie zidentyfikować i zakupić odpowiedni komponent czy to kabel, czy gniazdo do wymiany. Pomyłka może skutkować zamówieniem niewłaściwej części i stratą czasu.

Cyfry i litery, które mają znaczenie: Co mówią Ci oznaczenia prądu (10A vs 16A) i klasy ochronności?

Na gniazdach i kablach zasilających znajdziemy szereg oznaczeń, które są niezwykle ważne dla bezpieczeństwa. Kluczowe są parametry takie jak natężenie prądu (np. 10A dla popularnych C13/C14, 16A dla mocniejszych C19/C20) oraz napięcie (zazwyczaj 250V dla Europy). Te wartości informują nas o maksymalnym obciążeniu, jakie dany element może bezpiecznie wytrzymać. Ponadto, warto zwrócić uwagę na klasy ochronności. Na przykład, gniazda C7/C8 są używane w urządzeniach klasy II ochronności, co oznacza, że nie wymagają uziemienia. Zawsze sprawdzaj te oznaczenia, aby upewnić się, że kabel i gniazdo są odpowiednie dla mocy pobieranej przez Twoje urządzenie. To prosta zasada, która może zapobiec wielu problemom.

Najpopularniejsze gniazda komputerowe pod lupą: Przewodnik po typach i zastosowaniach

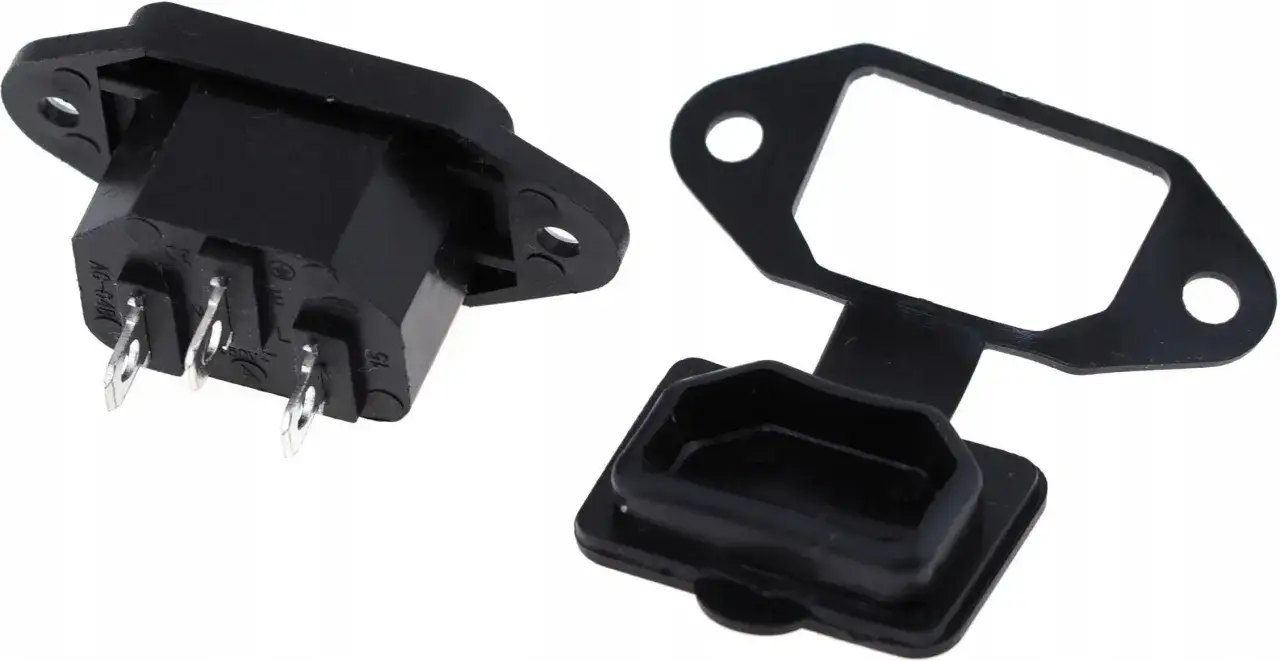

Klasyka gatunku: Gniazdo IEC C14 serce zasilacza Twojego PC

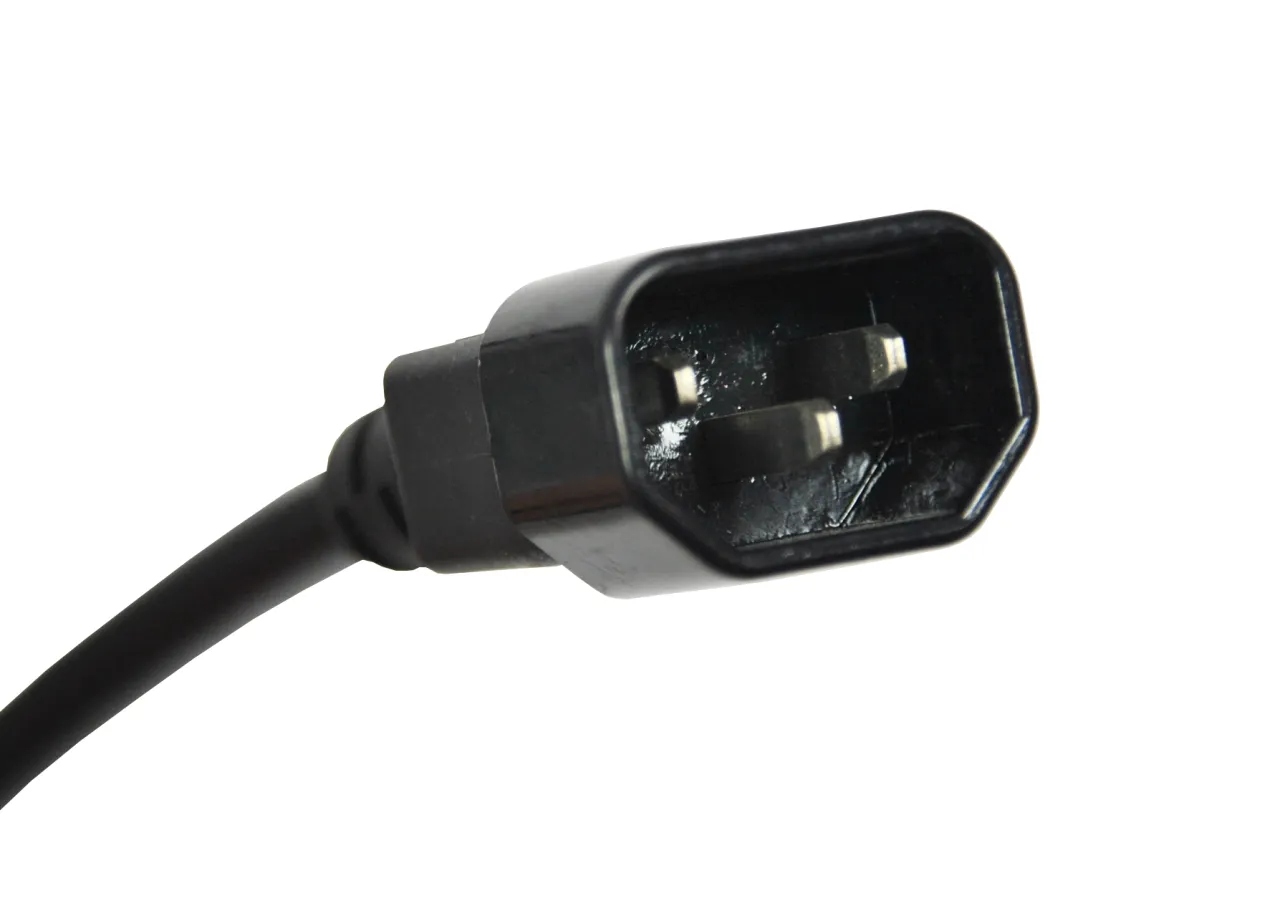

Jeśli masz komputer stacjonarny, monitor, drukarkę lub zasilacz UPS, z pewnością spotkałeś się z gniazdem IEC C14. To zdecydowanie najbardziej rozpowszechniony typ w sprzęcie IT. Charakteryzuje się trzema pinami i jest to gniazdo męskie, wbudowane bezpośrednio w obudowę urządzenia. Standardowo przystosowane jest do prądu 10A i napięcia 250V, co w zupełności wystarcza do zasilania większości sprzętu biurowego i domowego. Jest to niejako "serce" zasilania wielu urządzeń, punkt, w którym energia z sieci trafia do Twojego sprzętu.

Partner idealny: Złącze C13, czyli końcówka kabla, którą znasz najlepiej

W parze z gniazdem C14 idzie złącze IEC C13. To właśnie ono znajduje się na końcu kabla zasilającego, który wpinamy do komputera. Jest to gniazdo żeńskie, również 3-żyłowe, przystosowane do tych samych parametrów prądowych (10A/250V) co jego męski odpowiednik C14. Złącze C13 jest tak powszechne, że większość użytkowników kojarzy je jako "standardową wtyczkę do komputera". Bez tego partnera, gniazdo C14 byłoby bezużyteczne, a Twój komputer pozostałby bez prądu.

Dla profesjonalistów: Kiedy potrzebujesz mocniejszych gniazd C19 i C20 w serwerach i UPS-ach?

W środowiskach, gdzie liczy się moc i niezawodność, takich jak serwerownie czy profesjonalne stacje robocze, standardowe C13/C14 mogą okazać się niewystarczające. Wtedy do gry wchodzą gniazda IEC C19 i C20. Są one zaprojektowane do obsługi urządzeń o znacznie większym poborze mocy, np. serwerów rackowych, dużych zasilaczy UPS czy zaawansowanych systemów chłodzenia. W Europie są one przystosowane do prądu o natężeniu 16A, co pozwala na bezpieczne i stabilne zasilanie najbardziej wymagającego sprzętu. Ich większy rozmiar i solidniejsza konstrukcja od razu sygnalizują, że mamy do czynienia z rozwiązaniem dla profesjonalistów, gdzie wydajność i niezawodność są priorytetem.

"Myszka Miki" i "Ósemka": Gniazda C5/C6 i C7/C8 w laptopach i sprzęcie RTV

Poza dominującymi C13/C14 i mocarnymi C19/C20, istnieją też inne, równie powszechne, choć często mniej rozpoznawalne gniazda. Gniazda C5/C6, ze względu na swój charakterystyczny, trójlistny kształt, są potocznie nazywane "koniczynką" lub "myszką Miki". Są to 3-żyłowe złącza (2.5A) i znajdziemy je głównie w zasilaczach do laptopów oraz niektórych projektorach. Z kolei gniazda C7/C8, znane jako "ósemka" lub "radiowe", to dwupinowe złącza, używane w urządzeniach RTV, konsolach do gier (np. PlayStation, Xbox) oraz w sprzęcie, który nie wymaga uziemienia (należącym do II klasy ochronności). Choć mniejsze, są równie ważne dla funkcjonowania wielu codziennych urządzeń.

Problem, który rozpoznasz od razu: Objawy uszkodzonego gniazda zasilającego

Twój komputer przerywa pracę przy ruchu kablem? To pierwszy sygnał ostrzegawczy

To jeden z najbardziej typowych i irytujących objawów, który z pewnością zna wielu użytkowników. Jeśli Twój komputer nagle się wyłącza, monitor miga, a ładowarka laptopa przestaje działać, gdy tylko poruszysz kablem zasilającym, to masz do czynienia z luźnym połączeniem lub uszkodzeniem mechanicznym w gnieździe. Tego typu przerywanie zasilania jest wyraźnym sygnałem ostrzegawczym, którego absolutnie nie należy ignorować. Może to prowadzić do niestabilnej pracy systemu, utraty danych, a w dłuższej perspektywie do uszkodzenia podzespołów.

Gorąca wtyczka i zapach spalenizny: Dlaczego nie wolno ignorować tych objawów?

Kiedy zauważysz, że wtyczka lub samo gniazdo zasilające staje się nadmiernie gorące w dotyku, a co gorsza, poczujesz charakterystyczny zapach spalenizny, to znak, że sytuacja jest poważna. Są to sygnały złego styku, iskrzenia lub przeciążenia, które generują dużą ilość ciepła. Ignorowanie tych objawów to proszenie się o kłopoty. W najlepszym wypadku doprowadzi to do trwałego uszkodzenia sprzętu, w najgorszym może spowodować zwarcie, a nawet pożar. W takiej sytuacji natychmiast odłącz urządzenie od zasilania i nie używaj go, dopóki problem nie zostanie rozwiązany.

Luźne gniazdo w obudowie jak drobna usterka mechaniczna może prowadzić do poważnej awarii?

Nawet pozornie drobne uszkodzenia mechaniczne, takie jak luźno osadzone gniazdo w obudowie, pęknięcia plastiku wokół niego, czy wygięte piny wewnątrz, mogą eskalować do znacznie poważniejszych problemów. Takie usterki prowadzą do niestabilnego zasilania, co jest szkodliwe dla delikatnej elektroniki. Mogą również powodować zwarcia, a w konsekwencji całkowitą utratę funkcjonalności urządzenia. Warto regularnie sprawdzać stan gniazd, zwłaszcza w często przenoszonych urządzeniach, aby zapobiec kosztownym awariom. Z mojego doświadczenia wynika, że wiele usterek zaczyna się właśnie od takich "drobiazgów".

Wybór i wymiana gniazda zasilającego: Praktyczny poradnik krok po kroku

Jak zidentyfikować potrzebny model? Porównanie wizualne i odczytanie oznaczeń

Kluczem do udanej wymiany gniazda jest jego precyzyjna identyfikacja. Zaczynamy od wizualnego porównania kształtu i liczby pinów uszkodzonego gniazda z dostępnymi modelami. Następnie, co bardzo ważne, należy odczytać oznaczenia na starym gnieździe. Szukaj symboli typu IEC (np. C14, C6), parametrów prądowych (np. 10A, 250V) oraz ewentualnych oznaczeń producenta. W przypadku braku czytelnych oznaczeń, warto sprawdzić dokumentację techniczną urządzenia lub poszukać schematów online. Pamiętaj, że nawet minimalne różnice w kształcie mogą uniemożliwić montaż lub, co gorsza, stworzyć zagrożenie.

Gniazdo panelowe czy do druku (PCB)? Wybór odpowiedniego typu montażu

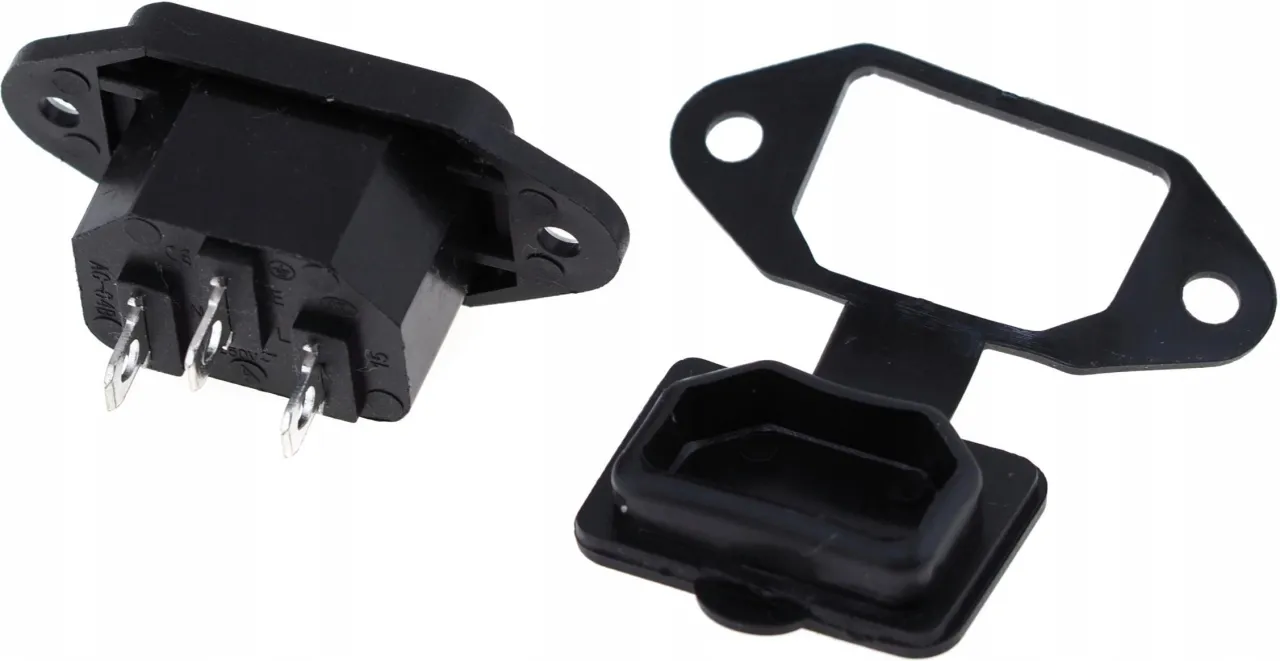

Gniazda zasilające różnią się nie tylko typem złącza, ale także sposobem montażu. Rozróżniamy głównie dwa rodzaje: gniazda do montażu panelowego i gniazda do montażu na płytce drukowanej (PCB). Gniazda panelowe są przykręcane do obudowy urządzenia i zazwyczaj mają wyprowadzenia do lutowania przewodów. Gniazda PCB są natomiast lutowane bezpośrednio do płyty głównej lub innej płytki drukowanej. Wybór odpowiedniego typu montażu jest prosty musisz po prostu zastosować taki sam sposób mocowania, jaki miało oryginalne, uszkodzone gniazdo. Nie próbuj adaptować gniazda panelowego do montażu PCB i na odwrót, ponieważ to tylko skomplikuje naprawę i może prowadzić do dalszych uszkodzeń.

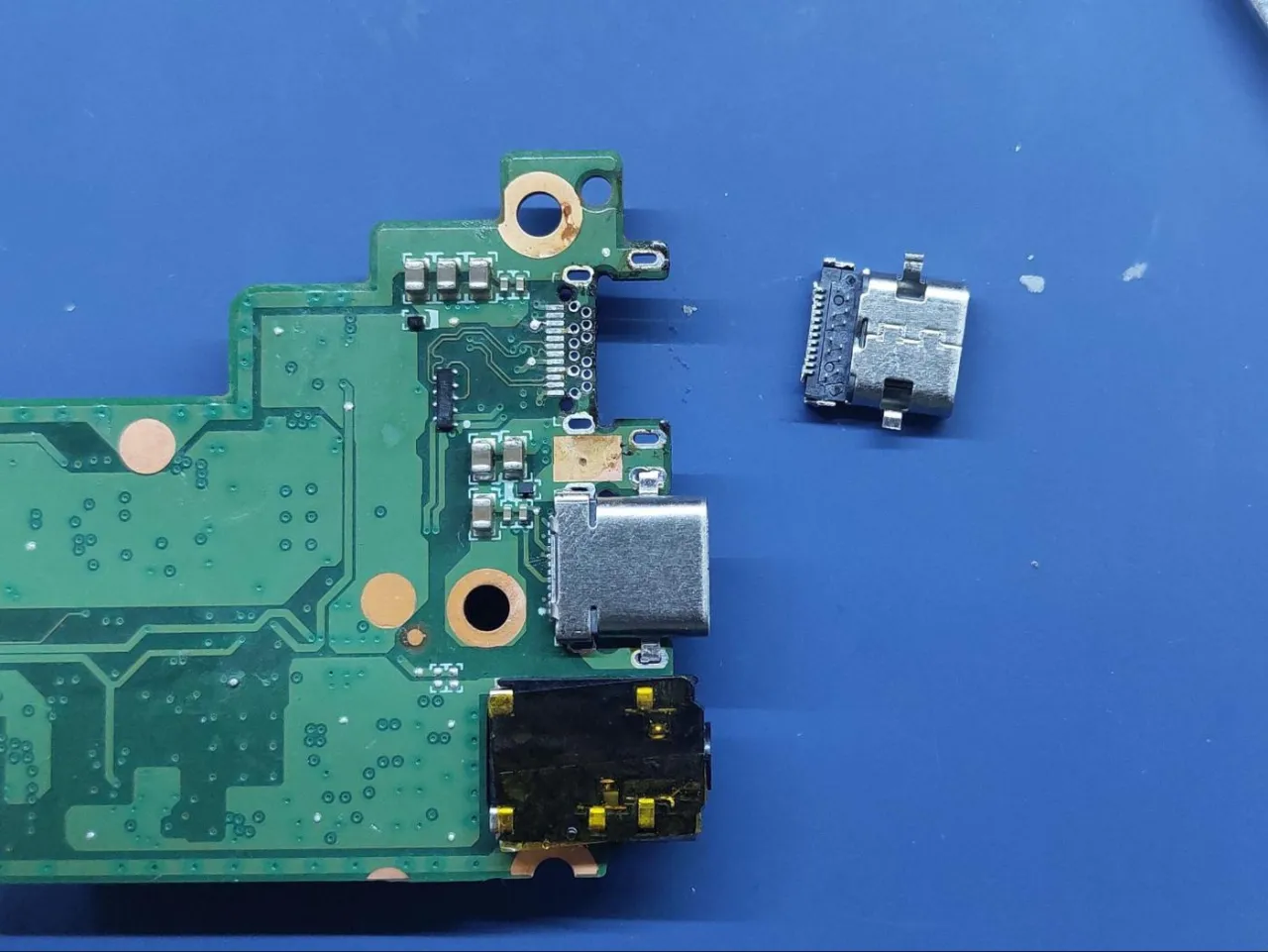

DIY: Czy samodzielna wymiana gniazda w zasilaczu ATX jest trudna? Niezbędne narzędzia i technika

Samodzielna wymiana gniazda w zasilaczu ATX jest możliwa dla osób z podstawowymi umiejętnościami technicznymi, ale wymaga ostrożności. Będziesz potrzebować lutownicy, odsysacza do cyny, śrubokrętów do otwarcia obudowy oraz, co najważniejsze, wiedzy o bezpieczeństwie elektrycznym. Przed przystąpieniem do pracy, bezwzględnie odłącz zasilacz od sieci i poczekaj, aż kondensatory rozładują się (może to potrwać kilka minut!). Następnie delikatnie rozbierz zasilacz, wylutuj stare gniazdo i wlutuj nowe, dbając o czystość i solidność połączeń. Jeśli nie czujesz się pewnie z lutowaniem, lepiej zleć to zadanie specjaliście. Pamiętaj, że praca z zasilaczem jest niebezpieczna ze względu na wysokie napięcia.

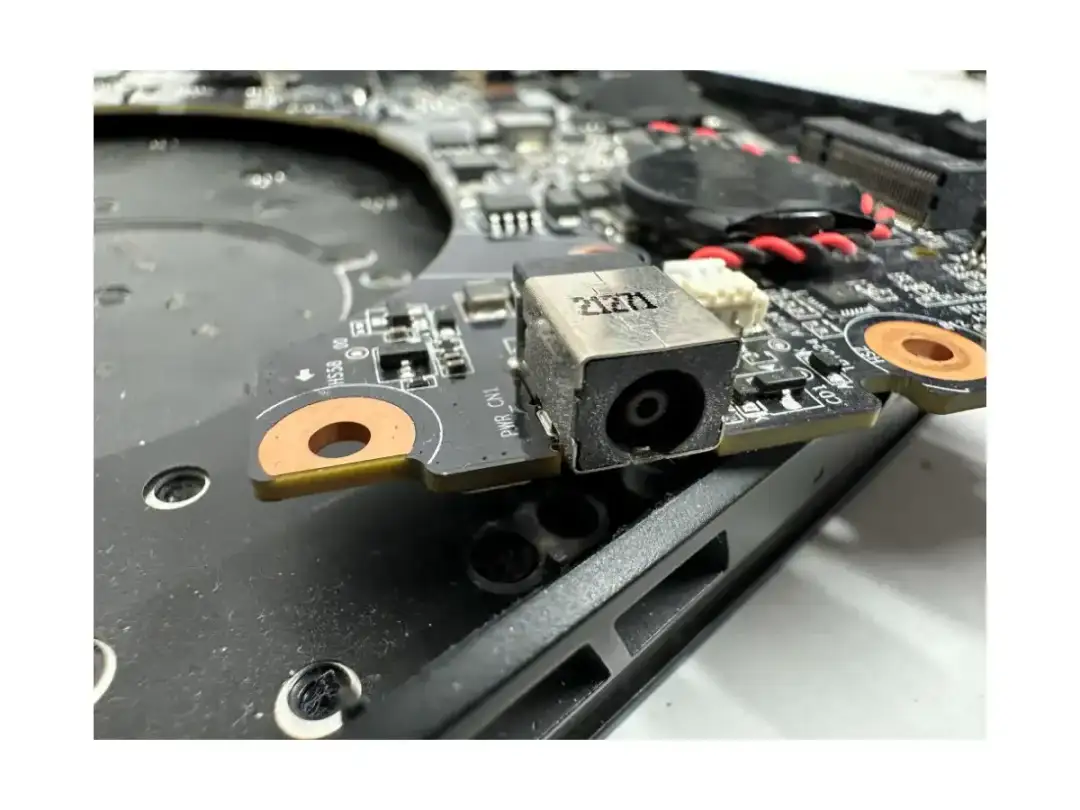

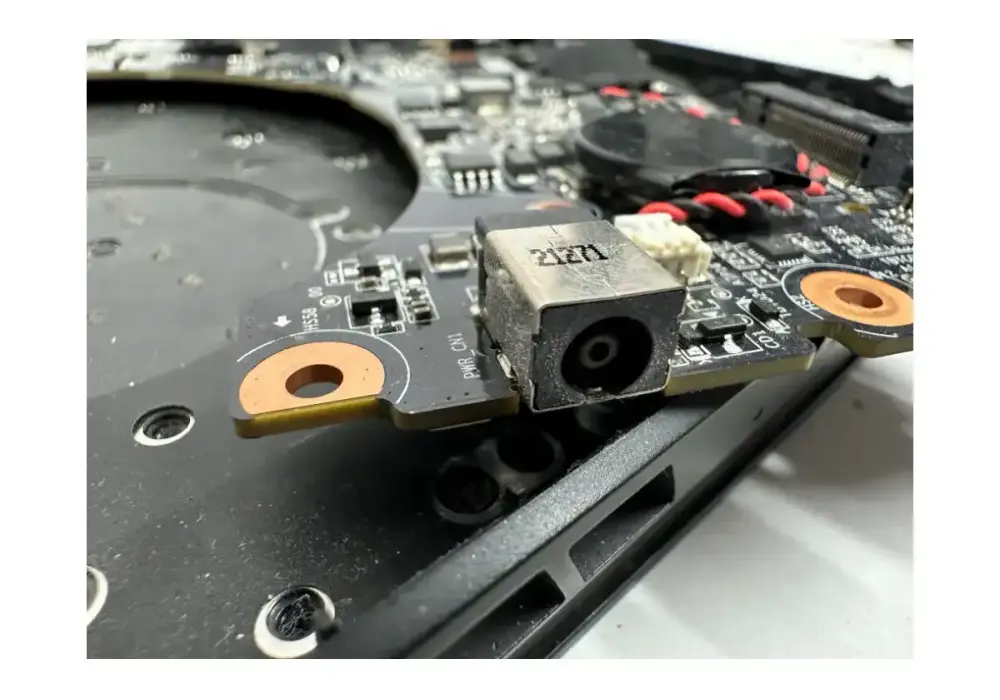

Wymiana gniazda w laptopie: Kiedy warto zlecić to zadanie profesjonalnemu serwisowi?

Wymiana gniazda zasilania w laptopie to zupełnie inna bajka niż w zasilaczu ATX. Tutaj sprawa jest znacznie bardziej skomplikowana. Gniazdo jest zazwyczaj lutowane bezpośrednio do płyty głównej, a dostęp do niego często wymaga demontażu całej obudowy, klawiatury, matrycy i wyjęcia płyty głównej. Proces ten jest precyzyjny i wymaga specjalistycznych narzędzi oraz doświadczenia w lutowaniu SMD (montaż powierzchniowy). Zdecydowanie doradzam zlecenie tego zadania profesjonalnemu serwisowi. Próba samodzielnej wymiany bez odpowiednich umiejętności i sprzętu może skończyć się uszkodzeniem płyty głównej, co jest znacznie bardziej kosztowną awarią niż sama wymiana gniazda.

Częste pomyłki i pułapki: Na co uważać przy zakupie i montażu?

Gniazdo C13 vs C15: Subtelna różnica o ogromnym znaczeniu dla bezpieczeństwa

To jedna z najczęstszych pułapek, na którą natrafiają użytkownicy. Gniazda C13 i C15 wyglądają niemal identycznie, ale mają kluczową różnicę: C15 jest przeznaczone do urządzeń pracujących w wyższych temperaturach (do 120°C), takich jak czajniki elektryczne czy tostery. Posiada ono specjalne wycięcie na obudowie. Kabel z wtyczką C15 (tzw. "gorący") pasuje do gniazda C14 (komputerowego), ale kabel z wtyczką C13 (standardowy komputerowy) NIE pasuje do gniazda C16 (które jest partnerem dla C15). Ta różnica jest celowym zabezpieczeniem termicznym. Użycie kabla C13 do urządzenia wymagającego C16 jest niebezpieczne, ponieważ kabel C13 nie jest przystosowany do pracy w tak wysokich temperaturach i może ulec przegrzaniu, a nawet zapłonowi. Zawsze sprawdzaj oznaczenia i przeznaczenie!

Czy można użyć kabla od czajnika do zasilania komputera? (I dlaczego odwrotnie to zły pomysł)

Odpowiadając na to popularne pytanie: tak, zazwyczaj można użyć kabla od czajnika (z wtyczką C15) do zasilania komputera (który ma gniazdo C14). Dzieje się tak, ponieważ kabel C15 jest zaprojektowany do pracy w wyższych temperaturach i przy większych obciążeniach, więc spokojnie poradzi sobie z wymaganiami komputera. Jednakże, odwrotna sytuacja jest absolutnie niedopuszczalna i bardzo niebezpieczna! Użycie standardowego kabla komputerowego (z wtyczką C13) do zasilania czajnika elektrycznego lub innego urządzenia wymagającego gniazda C16 to proszenie się o kłopoty. Kabel C13 nie jest przystosowany do tak wysokich temperatur i prądów, co może prowadzić do jego przegrzania, stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Zawsze dobieraj kable zgodnie z ich przeznaczeniem i klasą temperaturową.

Przeczytaj również: Złącze 6-pin PCIe: Jak zasilać kartę graficzną i uniknąć awarii?

Wybór kabla o odpowiednim przekroju (AWG): Dlaczego ma to wpływ na gniazdo i zasilacz?

Ostatnia, ale równie ważna kwestia to wybór kabla o odpowiednim przekroju, często oznaczanym jako AWG (American Wire Gauge). Zbyt cienki kabel (czyli o zbyt wysokim numerze AWG, np. 20AWG zamiast 18AWG dla 10A) może prowadzić do poważnych problemów. Po pierwsze, będzie się on nadmiernie nagrzewać, co jest niebezpieczne i może uszkodzić zarówno sam kabel, jak i gniazdo. Po drugie, spowoduje spadki napięcia, co negatywnie wpłynie na stabilność pracy zasilacza i całego urządzenia. W skrajnych przypadkach może to doprowadzić do uszkodzenia zasilacza lub nawet do pożaru. Zawsze upewnij się, że przekrój kabla jest odpowiednio dobrany do maksymalnego prądu pobieranego przez urządzenie. To gwarantuje bezpieczną i stabilną pracę całego systemu zasilania.
