Złącze 6-pin PCIe: Jak zasilać kartę graficzną i uniknąć awarii?

Dlaczego złącze 6-pin PCIe wciąż ma znaczenie w Twoim PC?

W świecie dynamicznie rozwijającej się technologii komputerowej, gdzie karty graficzne stają się coraz bardziej wydajne i, co za tym idzie, prądożerne, zrozumienie podstawowych aspektów zasilania jest absolutnie kluczowe. Złącze 6-pin PCIe to jeden z tych elementów, który, choć często niedoceniany, odgrywa fundamentalną rolę w stabilnym działaniu wielu systemów. Jest to standard służący do dostarczania dodatkowego zasilania dla Twojej karty graficznej, w sytuacji, gdy sam slot na płycie głównej (PCIe x16) nie jest w stanie zapewnić wystarczającej mocy. Mimo że najnowsze, topowe modele kart graficznych często wymagają znacznie więcej energii i korzystają z nowszych standardów, złącze 6-pin PCIe wciąż jest szeroko obecne w wielu konfiguracjach, zwłaszcza w kartach ze średniej półki cenowej, a także w starszych, ale wciąż bardzo sprawnych jednostkach.

Co to jest wtyczka 6-pin PCIe i dlaczego karta graficzna jej potrzebuje?

Wtyczka 6-pin PCIe to nic innego jak dedykowane złącze zasilające, które znajdziesz wychodzące z Twojego zasilacza i wpinane bezpośrednio w kartę graficzną. Karta graficzna, jako jeden z najbardziej obciążonych komponentów komputera, odpowiada za renderowanie grafiki, co wymaga ogromnych zasobów obliczeniowych i, co za tym idzie, energetycznych. Początkowo slot PCIe na płycie głównej był w stanie dostarczyć wystarczającą moc, ale wraz z ewolucją i wzrostem wydajności kart graficznych, ich zapotrzebowanie na energię przekroczyło te możliwości. Bez tego dodatkowego złącza, wiele kart graficznych po prostu nie uruchomi się lub będzie działać niestabilnie, objawiając się zawieszaniem się systemu, artefaktami na ekranie czy nagłymi restartami komputera.

Kluczowe 75 watów: jaką dokładnie moc dostarcza to złącze?

Złącze 6-pin PCIe jest zaprojektowane do dostarczania dodatkowych 75 watów (W) mocy. Jest to wartość standardowa i niezmienna. Warto pamiętać, że sam slot PCIe na płycie głównej również dostarcza do 75 W mocy. Oznacza to, że karta graficzna wyposażona w jedno złącze 6-pin PCIe może otrzymać łącznie do 150 W (75 W ze slotu + 75 W z wtyczki). Ta suma jest kluczowa dla stabilnej pracy karty, zwłaszcza pod obciążeniem, gdy jej zapotrzebowanie na energię jest największe. Zrozumienie tych wartości pozwala mi ocenić, czy dany zasilacz i połączenia są wystarczające dla konkretnej karty graficznej.

Od slotu na płycie głównej do dodatkowych kabli: krótka historia zapotrzebowania na energię

Ewolucja zasilania kart graficznych to fascynująca podróż, która doskonale ilustruje postęp technologiczny. Na początku, gdy karty graficzne były znacznie mniej skomplikowane i wydajne, slot PCIe na płycie głównej był w pełni wystarczający, dostarczając standardowe 75 W. Jednakże, wraz z pojawieniem się coraz bardziej zaawansowanych układów graficznych, zdolnych do generowania fotorealistycznej grafiki i obsługi wymagających gier, zapotrzebowanie na energię gwałtownie wzrosło. To właśnie ten wzrost doprowadził do konieczności wprowadzenia dodatkowych złączy zasilających. Najpierw pojawiło się 6-pinowe złącze, a później, wraz z dalszym rozwojem, także 8-pinowe i nowsze standardy, aby sprostać rosnącemu apetytowi na prąd. To pokazuje, jak producenci musieli adaptować standardy, by nadążyć za innowacjami w wydajności.

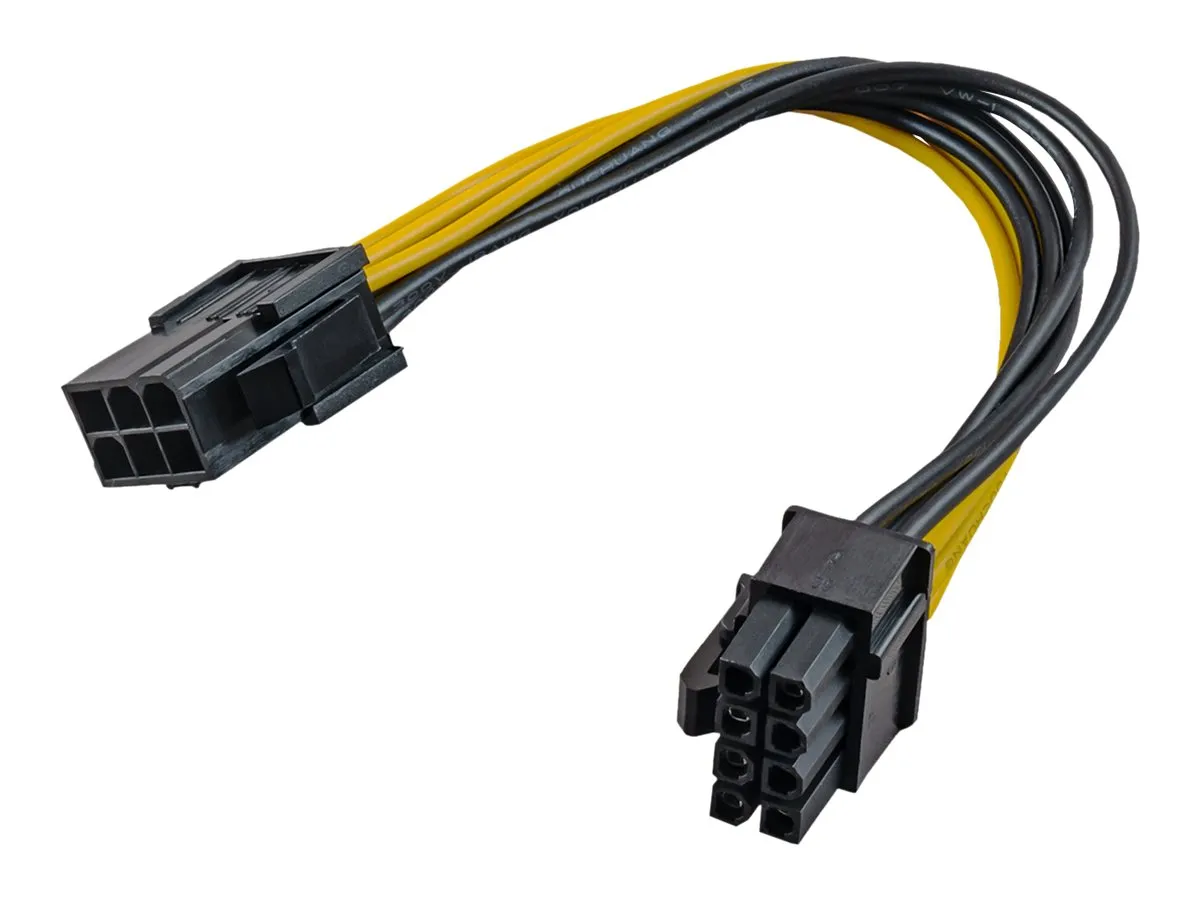

Jak bezbłędnie rozpoznać i podłączyć złącze 6-pin?

Praktyczne aspekty montażu komputera często bywają najbardziej stresujące, zwłaszcza dla osób, które robią to po raz pierwszy. Właściwe rozpoznanie i podłączenie złącza 6-pin PCIe jest niezwykle ważne, aby uniknąć uszkodzeń i zapewnić karcie graficznej stabilne zasilanie. Pokażę Ci, jak to zrobić krok po kroku, abyś mógł samodzielnie i bezpiecznie podłączyć swoją kartę.

Wygląd i budowa: jak nie pomylić wtyczki PCIe z tą od zasilania procesora (EPS)?

Złącze 6-pin PCIe ma charakterystyczny wygląd, który pozwala odróżnić je od innych wtyczek zasilających. Zazwyczaj jest to czarna wtyczka z sześcioma pinami ułożonymi w dwóch rzędach (3x2). Posiada również zatrzask, który zabezpiecza ją przed przypadkowym wypięciem. Kluczową różnicą, którą zawsze podkreślam, jest to, że wtyczka PCIe ma zazwyczaj płaskie krawędzie po jednej stronie, podczas gdy wtyczka EPS (8-pin CPU) ma często bardziej zaokrąglone lub specyficznie ukształtowane krawędzie, a także inny układ pinów, które są kwadratowe i zaokrąglone. Nigdy nie próbuj wpiąć wtyczki EPS do gniazda PCIe ani odwrotnie! Próba wpięcia niewłaściwej wtyczki na siłę jest prostą drogą do uszkodzenia zarówno zasilacza, płyty głównej, jak i samej karty graficznej. Zawsze zwracaj uwagę na kształt pinów i zatrzasków są one zaprojektowane tak, aby pasowały tylko w jedno, prawidłowe miejsce.

Praktyczny poradnik: podłączanie zasilania do karty graficznej krok po kroku

Podłączenie zasilania do karty graficznej to prosta czynność, ale wymaga uwagi. Oto jak to zrobić prawidłowo:

1. Zidentyfikuj port 6-pin na karcie graficznej. Zazwyczaj znajduje się on na górnej lub bocznej krawędzi karty. Może być jeden lub więcej takich portów.

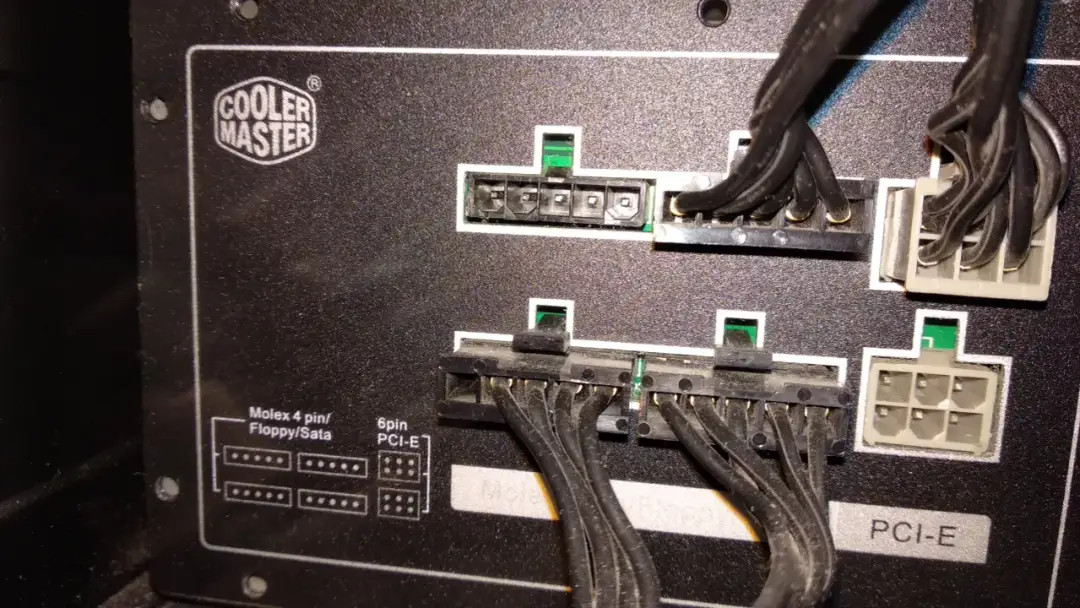

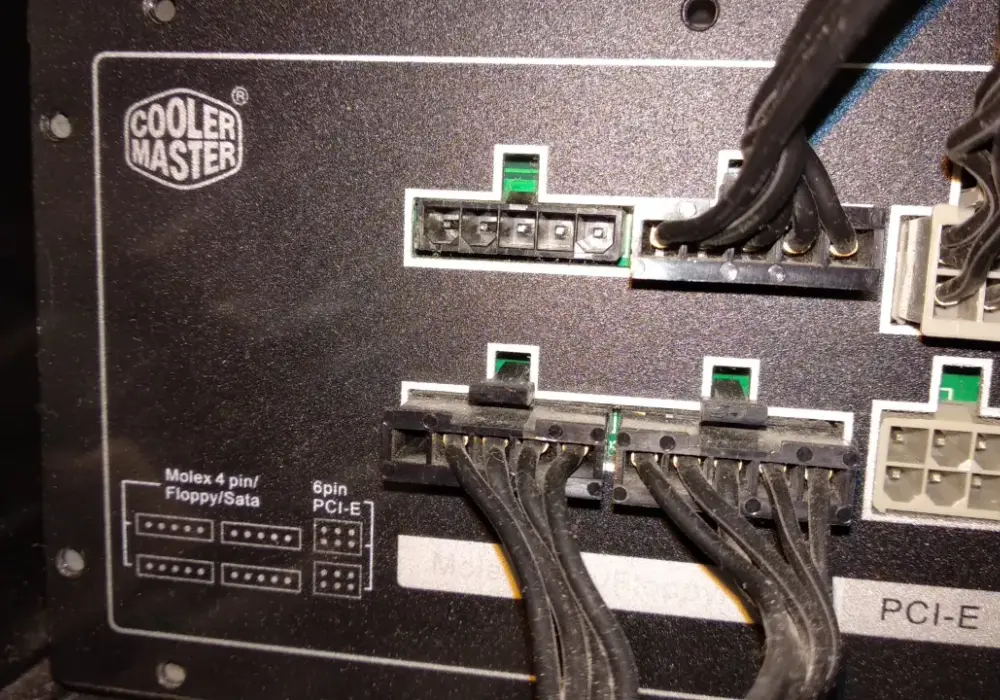

2. Znajdź odpowiednią wtyczkę 6-pin w zasilaczu. Kable zasilacza są zazwyczaj opisane, więc szukaj oznaczeń "PCIe" lub "VGA". Jeśli masz zasilacz modularny, podłącz odpowiedni kabel do zasilacza, a następnie do karty.
3. Upewnij się, że komputer jest wyłączony i odłączony od prądu. To podstawowa zasada bezpieczeństwa, której nigdy nie wolno ignorować.
4. Delikatnie wpięcie wtyczki, aż zatrzask zaskoczy. Dopasuj kształt wtyczki do gniazda na karcie. Wtyczka powinna wejść bez większego oporu. Usłyszysz charakterystyczne "kliknięcie" zatrzasku, co oznacza, że połączenie jest pewne.
5. Sprawdź poprawność połączenia. Upewnij się, że wtyczka jest wpięta do końca i nie ma luzów.

Zbawienie dla składających PC: czym jest uniwersalne złącze 6+2 pin?

Dla mnie, jako osoby, która widziała już chyba wszystko w świecie PC, złącze 6+2 pin to prawdziwe wybawienie. Jest to sprytne rozwiązanie, które stało się standardem w nowoczesnych zasilaczach. Zamiast dwóch oddzielnych wtyczek (6-pin i 8-pin), producenci oferują jedną, która składa się z głównej części 6-pinowej i dodatkowych dwóch pinów, które można do niej dołączyć lub odłączyć. Dzięki temu, jedna wtyczka pasuje zarówno do gniazd 6-pin, jak i 8-pin. Jeśli karta wymaga 6-pin, po prostu odpinasz dodatkowe 2 piny. Jeśli potrzebuje 8-pin, podłączasz je razem. To rozwiązanie znacznie upraszcza zarządzanie kablami i eliminuje problem braku odpowiedniej wtyczki w zasilaczu, czyniąc go bardziej uniwersalnym i przyszłościowym.

Mój zasilacz nie ma wtyczki 6-pin! Przegląd bezpiecznych (i ryzykownych) rozwiązań

To scenariusz, z którym spotykam się bardzo często: kupujesz nową kartę graficzną, a Twój stary, ale wciąż sprawny zasilacz nie posiada odpowiedniej wtyczki 6-pin PCIe. Co wtedy? Na rynku dostępne są różne rozwiązania, ale muszę Cię ostrzec nie wszystkie są równie bezpieczne. Moim celem jest przedstawienie Ci opcji i wyraźne rozróżnienie między tym, co jest akceptowalne, a tym, co może prowadzić do poważnych problemów.

Przejściówki i adaptery: kiedy można je stosować, a kiedy to prosta droga do awarii?

Przejściówki i adaptery to kuszące rozwiązanie, gdy brakuje Ci odpowiedniej wtyczki. Pozwalają one na konwersję dostępnych złączy zasilania (np. Molex czy SATA) na potrzebne złącze PCIe. Ich zastosowanie jest uzasadnione w niektórych sytuacjach, zwłaszcza gdy zapotrzebowanie na moc nie jest ekstremalnie wysokie. Jednakże, musisz być niezwykle ostrożny. Nie wszystkie adaptery są sobie równe, a ich niewłaściwe użycie lub wybór kiepskiej jakości produktu może prowadzić do przegrzewania, niestabilności systemu, a nawet uszkodzenia komponentów. Zawsze powtarzam, że oszczędzanie na zasilaniu to najgorsza możliwa strategia.

Adapter 2x Molex na 6-pin PCIe: Klasyk, na który trzeba uważać

Adapter 2x Molex na 6-pin PCIe to chyba najpopularniejsze rozwiązanie w przypadku braku dedykowanej wtyczki. Jest on uważany za stosunkowo bezpieczny, ponieważ złącza Molex (zwane też 4-pin Peripheral Power Connector) są zaprojektowane do przenoszenia dość znacznych prądów, choć nie tak dużych jak dedykowane PCIe. Kluczową rekomendacją, którą zawsze daję, jest to, aby wtyczki Molex, do których podłączasz adapter, pochodziły z dwóch oddzielnych wiązek kabli zasilacza. Dlaczego? Ponieważ rozkłada to obciążenie na dwie niezależne linie zasilające, minimalizując ryzyko przegrzania pojedynczego kabla lub złącza. Jeśli podłączysz oba Molexy z jednej wiązki, możesz przeciążyć tę linię, co jest niebezpieczne. Upewnij się również, że adapter jest dobrej jakości.

Adapter SATA na 6-pin PCIe: Dlaczego eksperci ostrzegają przed jego użyciem?

Teraz przejdźmy do tematu, który budzi we mnie największe obawy: adapter SATA na 6-pin PCIe. Zdecydowanie odradzam i ostrzegam przed używaniem tego typu przejściówek! Złącze zasilania SATA jest zaprojektowane przede wszystkim do zasilania dysków twardych i napędów optycznych, które mają znacznie niższe zapotrzebowanie na moc. Na linii 12V złącze SATA może bezpiecznie dostarczyć około 54W. Karta graficzna zasilana przez 6-pin PCIe potrzebuje jednak 75W. Ta różnica w zapotrzebowaniu na moc w połączeniu z często niską jakością samych adapterów SATA (cienkie przewody, słabe styki) prowadzi do poważnego ryzyka przegrzania, stopienia złącza, a w skrajnych przypadkach nawet pożaru. Widziałem już wiele spalonych złączy SATA i uszkodzonych kart graficznych z tego powodu. Proszę, nie ryzykuj to nie jest warte potencjalnych strat.

Moment prawdy: Kiedy wymiana zasilacza to jedyna słuszna i bezpieczna decyzja?

Po omówieniu różnych opcji dochodzimy do konkluzji: w wielu sytuacjach wymiana zasilacza to jedyna słuszna i bezpieczna decyzja. Jeśli posiadasz prądożerną kartę graficzną, Twój zasilacz jest stary, brakuje mu odpowiednich wtyczek, a Ty masz wątpliwości co do bezpieczeństwa adapterów (zwłaszcza tych opartych na SATA), inwestycja w nowy zasilacz jest po prostu koniecznością. Nowoczesne zasilacze oferują nie tylko odpowiednią moc i wszystkie wymagane złącza, ale także lepszą efektywność energetyczną, stabilniejsze napięcia i szereg zabezpieczeń, które chronią Twój sprzęt. To nie jest tylko kwestia komfortu, ale przede wszystkim stabilności i bezpieczeństwa całego systemu. W moim doświadczeniu, oszczędność na zasilaczu zawsze kończy się drożej w dłuższej perspektywie.

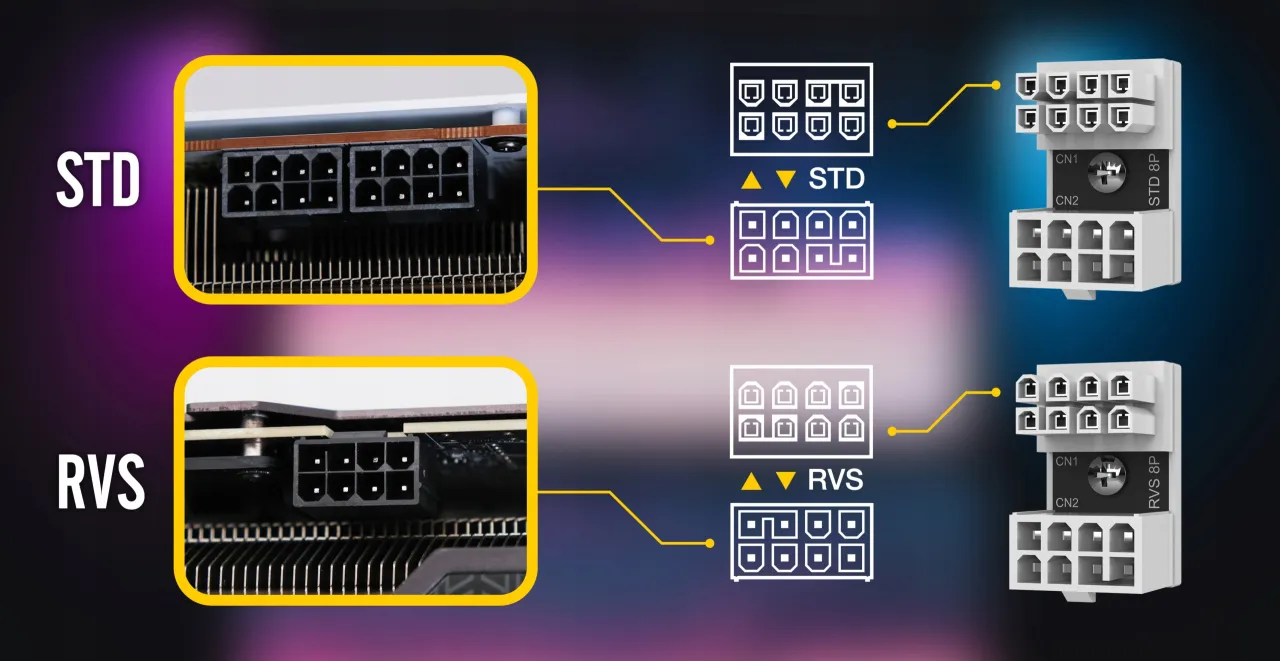

Kluczowe różnice, które musisz znać: Złącze 6-pin kontra 8-pin PCIe

Rozróżnienie między złączami 6-pin i 8-pin PCIe jest fundamentalne dla każdego, kto buduje lub modernizuje komputer. Chociaż oba służą do zasilania kart graficznych, istnieją między nimi kluczowe różnice w mocy i przeznaczeniu, które mają bezpośredni wpływ na kompatybilność i stabilność Twojego systemu. Postaram się wyjaśnić te niuanse, abyś wiedział, czego potrzebuje Twoja karta.

Moc i przeznaczenie: Porównanie 75 W z 150 W

Główna i najbardziej oczywista różnica między złączem 6-pin a 8-pin PCIe leży w maksymalnej mocy, jaką mogą dostarczyć. Jak już wspomniałem, złącze 6-pin jest w stanie dostarczyć 75 W. Natomiast złącze 8-pin PCIe podwaja tę wartość, oferując aż 150 W mocy. Ta znacząca różnica jest kluczowa dla kart graficznych o różnym zapotrzebowaniu energetycznym. Złącze 6-pin jest zazwyczaj wystarczające dla kart ze średniej półki lub starszych modeli, które nie są tak prądożerne. Z kolei złącze 8-pin jest przeznaczone dla znacznie bardziej wydajnych i nowoczesnych kart graficznych, które wymagają większych zasobów energetycznych, aby osiągnąć pełnię swoich możliwości i stabilnie pracować pod obciążeniem.

Czy można wpiąć wtyczkę 6-pin do gniazda 8-pin i czy to ma sens?

Fizycznie, wtyczka 6-pin może pasować do części gniazda 8-pin, pozostawiając dwa piny wolne. Jednak czy to ma sens i czy jest zalecane? Odpowiedź brzmi: to zależy, ale zazwyczaj nie jest to optymalne rozwiązanie. Złącze 8-pin posiada dwa dodatkowe piny, które nie są tylko "zbędne". Często służą one jako dodatkowe uziemienie oraz, co ważniejsze, jako pin sygnałowy (sense pin). Ten pin informuje kartę graficzną, że podłączono mocniejsze złącze 8-pin. Jeśli karta oczekuje sygnału z tego pinu, a otrzyma tylko wtyczkę 6-pin, może to spowodować, że nie uruchomi się w ogóle, zgłosi błąd (np. poprzez diody LED na karcie) lub będzie działać w trybie obniżonej wydajności, nie otrzymując pełnej mocy. Zawsze zalecam podłączenie odpowiedniej wtyczki, jeśli jest to możliwe, aby zapewnić karcie pełnię możliwości i stabilność.

Jakie karty graficzne zadowolą się złączem 6-pin, a które potrzebują czegoś więcej?

Z mojego doświadczenia wynika, że starsze lub mniej wydajne karty graficzne (np. niektóre modele GTX 1050 Ti, GTX 1650, czy starsze Radeony) często zadowolą się jedną wtyczką 6-pin PCIe, a w niektórych przypadkach nawet w ogóle nie potrzebują dodatkowego zasilania, czerpiąc całą moc ze slotu PCIe. Natomiast bardziej zaawansowane i wydajne modele, takie jak karty z serii RTX (np. RTX 3060, RTX 4060) czy mocniejsze Radeony, niemal zawsze wymagają złącza 8-pin, kombinacji 6-pin i 8-pin, a topowe modele mogą potrzebować nawet dwóch złączy 8-pin. Zawsze, ale to zawsze, zachęcam do sprawdzenia specyfikacji technicznej karty graficznej przed jej zakupem lub montażem. Producent jasno określa wymagane złącza zasilania, a przestrzeganie tych zaleceń jest kluczem do bezproblemowej eksploatacji.

Najczęstsze błędy i problemy ze złączem 6-pin: jak ich uniknąć?

Nawet tak proste elementy jak złącza zasilania mogą być źródłem frustracji i poważnych problemów, jeśli nie podejdzie się do nich z należytą uwagą. Przez lata widziałem wiele przypadków, gdzie pozornie drobne błędy prowadziły do niestabilności systemu, a nawet uszkodzeń sprzętu. Chciałbym podzielić się z Tobą najczęstszymi pułapkami i pokazać, jak ich unikać, aby Twój komputer działał bez zarzutu.

Niestabilny komputer lub czarny ekran? Sprawdź, czy to nie wina zasilania

Jednym z najczęstszych objawów niewystarczającego zasilania karty graficznej jest niestabilność systemu. Może objawiać się to losowymi restartami komputera, zawieszaniem się gier w najbardziej kluczowych momentach, pojawianiem się artefaktów na ekranie (dziwne kolory, migotanie) lub, co gorsza, całkowitym brakiem obrazu (tzw. czarny ekran) zaraz po uruchomieniu komputera. Jeśli doświadczasz któregoś z tych problemów, moim pierwszym krokiem diagnostycznym jest zawsze sprawdzenie podłączenia zasilania karty graficznej. Upewnij się, że wszystkie wtyczki są prawidłowo wpięte, a karta otrzymuje wystarczającą moc zgodnie ze specyfikacją. Czasami wystarczy delikatnie docisnąć wtyczkę, aby rozwiązać problem.

Stopiony plastik i zapach spalenizny: Tragiczne skutki używania złych adapterów

Wracając do tematu adapterów, muszę jeszcze raz podkreślić: nieodpowiednie adaptery, zwłaszcza te typu SATA na PCIe, to tykająca bomba. Widziałem na własne oczy stopiony plastik na złączach SATA, a nawet na samej karcie graficznej. Zapach spalenizny to sygnał alarmowy, którego nigdy nie wolno ignorować. Konsekwencje mogą być tragiczne: uszkodzenie złączy na dysku twardym, karcie graficznej, a w najgorszym przypadku ryzyko pożaru. To nie są odosobnione przypadki, a realne zagrożenia wynikające z przeciążenia zbyt słabych linii zasilających. Pamiętaj, że oszczędność kilku złotych na adapterze może prowadzić do znacznie większych strat finansowych i, co gorsza, zagrożenia dla bezpieczeństwa.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Jak nie uszkodzić karty i zasilacza, czyli o wciskaniu wtyczek na siłę

Ostatnia, ale równie ważna rada dotyczy samego procesu montażu. Nigdy, przenigdy nie wciskaj wtyczek na siłę! Złącza są zaprojektowane tak, aby pasowały tylko w jednej, prawidłowej orientacji. Jeśli czujesz opór, oznacza to, że coś jest nie tak być może wtyczka jest obrócona o 180 stopni, próbujesz wpiąć niewłaściwy typ złącza, albo coś blokuje piny. Wciskanie na siłę może trwale uszkodzić zarówno złącza na karcie graficznej (co jest bardzo kosztowne w naprawie), jak i kable zasilacza. Zawsze upewnij się, że wtyczka jest prawidłowo zorientowana, a następnie delikatnie, ale pewnie wciśnij ją, aż usłyszysz charakterystyczne kliknięcie zatrzasku. To małe "klik" jest gwarancją bezpiecznego i stabilnego połączenia.
