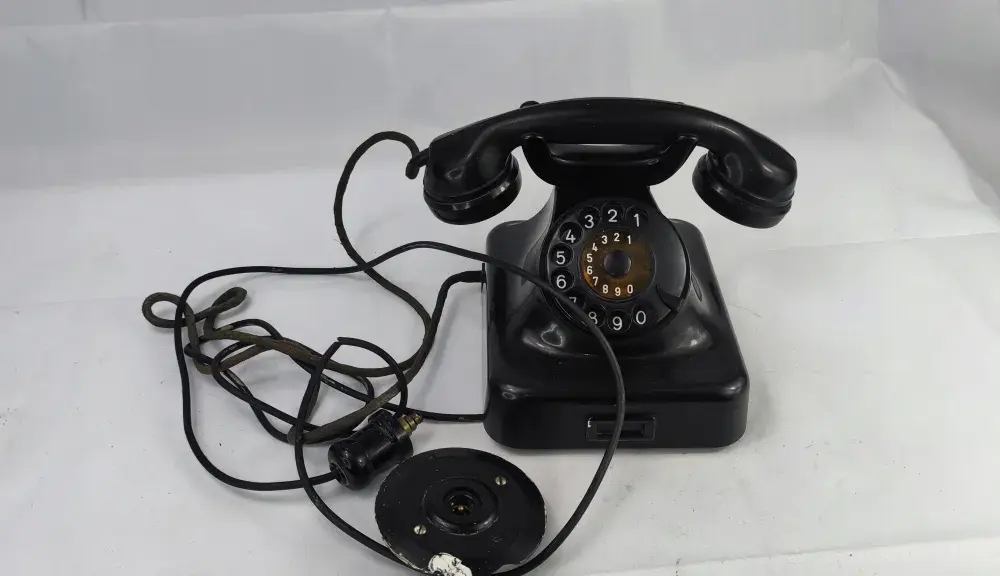

Stare gniazdko GTN: Podłącz RJ11 i internet! Zrób to sam

Czy w Twoim domu wciąż straszy stare gniazdko telefoniczne, a Ty zastanawiasz się, co z nim zrobić? Ten artykuł to kompleksowy przewodnik, który pomoże Ci zidentyfikować typ gniazda, zrozumieć jego schemat i krok po kroku przeprowadzi przez proces podłączenia lub wymiany na nowoczesne gniazdo RJ11, dostosowując starą instalację do współczesnych potrzeb.

Gniazdo telefoniczne starego typu skarb czy kłopot? Wszystko, co musisz wiedzieć

Krótka podróż w czasie: Skąd wzięły się stare gniazdka w polskich domach?

W drugiej połowie XX wieku, kiedy telefon stacjonarny był symbolem statusu i podstawowym narzędziem komunikacji, w polskich domach królowały gniazda telefoniczne typu GTN, czyli Gniazdo Telefoniczne Natynkowe. Były one standardem, montowanym praktycznie w każdym nowo budowanym mieszkaniu czy biurze, a także podczas modernizacji starszych instalacji. Ich prostota konstrukcji i niezawodność sprawiły, że stały się wszechobecne, a ich widok do dziś budzi u wielu osób sentyment do czasów, gdy internet był jeszcze pieśnią przyszłości.

Dlaczego wciąż natykamy się na nie w mieszkaniach i biurach?

Mimo upływu lat i dynamicznego rozwoju technologii, stare gniazdka GTN wciąż są obecne w wielu miejscach. Dlaczego tak się dzieje? Przede wszystkim, jeśli linia telefoniczna nadal działała poprawnie dla podstawowych usług, takich jak rozmowy głosowe, rzadko pojawiała się potrzeba ich wymiany. Ludzka inercja i brak konieczności modernizacji w starszych budynkach, gdzie instalacje telefoniczne nie były poddawane regularnym przeglądom, również przyczyniły się do ich przetrwania. Często spotykam je podczas wizyt u klientów, którzy dopiero teraz, z uwagi na nowe potrzeby (np. internet DSL), decydują się na ich adaptację lub wymianę.

Jak rozpoznać stare gniazdo telefoniczne? Przewodnik po typach GTN

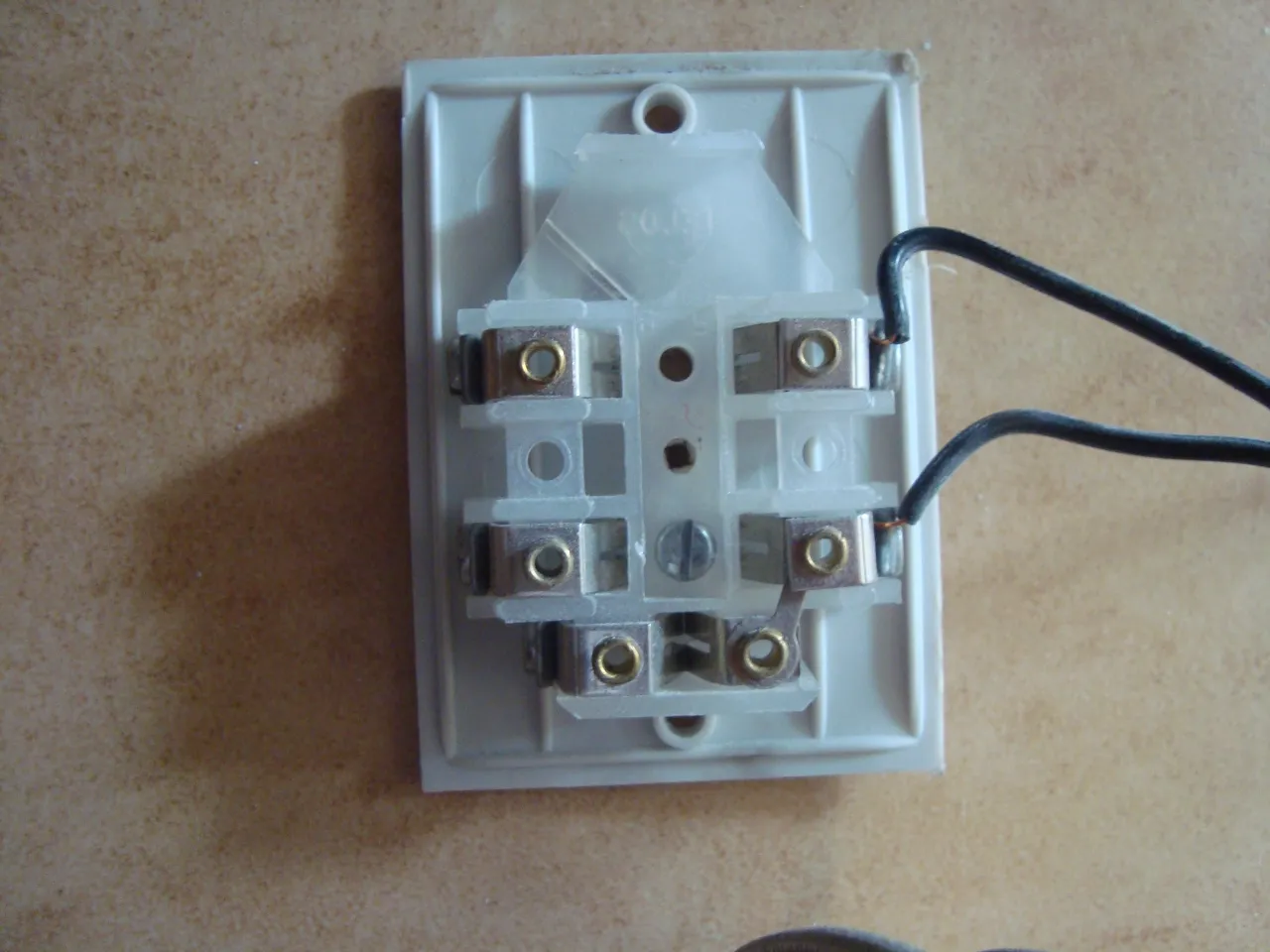

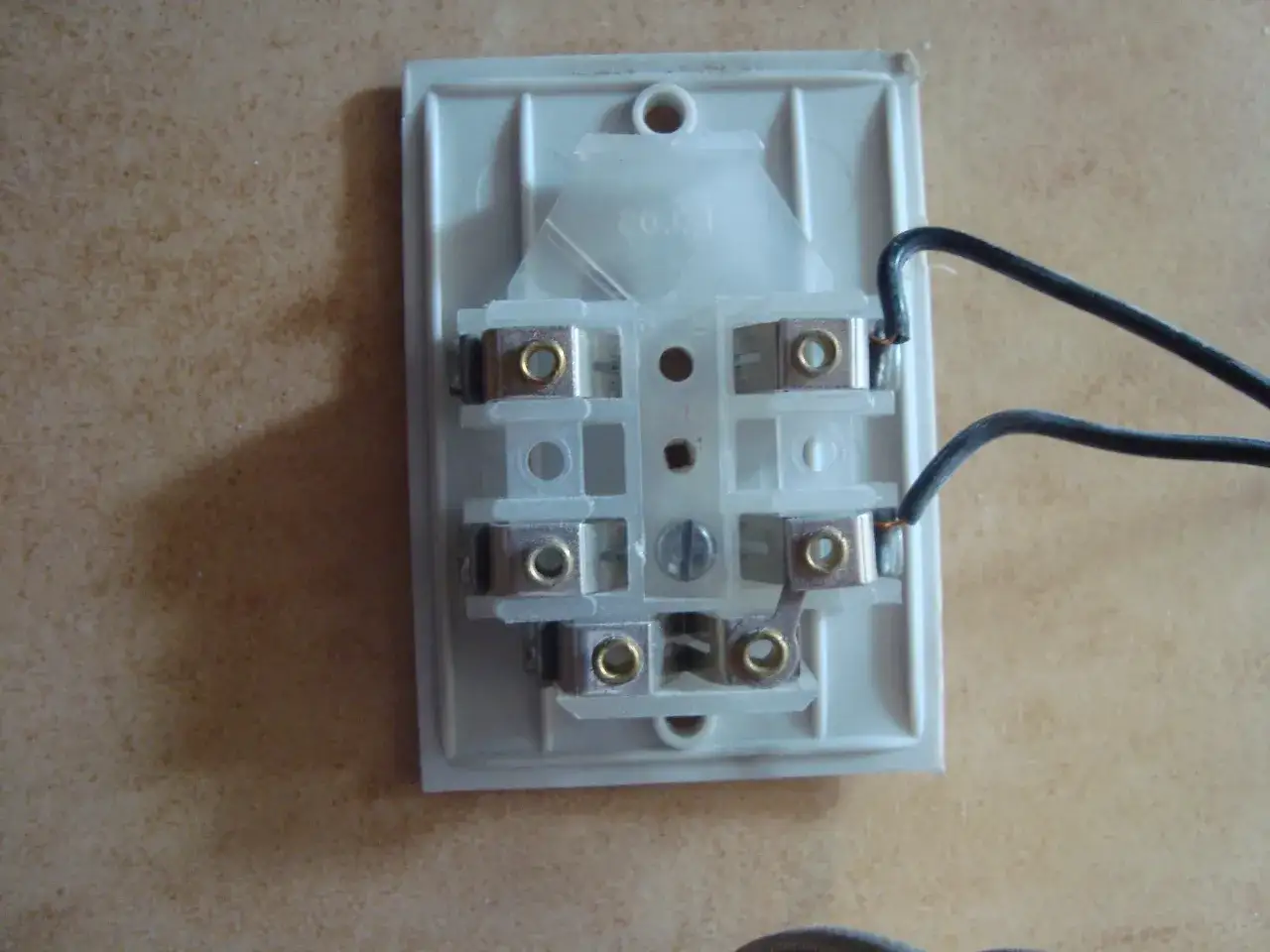

Typ GTN-4: Najczęstszy gość w starym budownictwie wygląd i cechy szczególne

Typ GTN-4 to bez wątpienia najpopularniejszy wariant, z jakim możesz się spotkać. Łatwo go rozpoznać jest to gniazdo czterostykowe, przeznaczone do wtyków WT-4. Wizualnie wyróżnia się solidną, często kremową lub białą obudową, montowaną natynkowo. Co ciekawe, wewnątrz wielu gniazd GTN-4 znajdował się kondensator o pojemności 1µF. Jego zadaniem było symulowanie obecności aparatu telefonicznego na linii, co pozwalało operatorowi na testowanie jej ciągłości, nawet gdy żaden telefon nie był podłączony. To był sprytny sposób na diagnostykę, ale dziś ten kondensator może być źródłem problemów, zwłaszcza przy próbie podłączenia internetu xDSL.

Rzadsze warianty: Czym charakteryzowały się gniazda GTN-1, GTN-2 i GTN-6?

Oprócz wszechobecnego GTN-4, istniały także inne, rzadziej spotykane typy. Gniazda GTN-1 i GTN-2 to starsze i prostsze wersje, często dwustykowe, wykorzystywane w początkowych fazach rozwoju telefonii stacjonarnej. Z kolei GTN-6 była to wersja 6-pinowa, która pojawiała się w bardziej zaawansowanych instalacjach wewnętrznych lub była przeznaczona do aparatów z dodatkowymi funkcjami, na przykład z podświetleniem tarczy. Spotkanie GTN-6 jest rzadkością, ale warto wiedzieć o jej istnieniu, aby nie dać się zaskoczyć.

Wtyk WT-4 a nowoczesne RJ11 wizualne porównanie, którego nie da się pomylić

Różnica między starym wtykiem WT-4 a nowoczesnym RJ11 jest kolosalna i niemożliwa do pomylenia. Wtyk WT-4, przeznaczony do gniazd GTN, jest zazwyczaj większy, często ma okrągławy lub trapezoidalny kształt, a jego styki są bardziej masywne. Wkładało się go do gniazda, a następnie przekręcało, aby zablokować. Z kolei wtyk RJ11 to mały, prostokątny, modularny konektor, który "klika" po włożeniu do gniazda. Jest on znacznie bardziej kompaktowy i stał się globalnym standardem. Ich niekompatybilność bez odpowiedniej przejściówki lub adaptacji jest oczywista i stanowi główny powód, dla którego wiele osób szuka informacji na temat ich podłączania.

Tajemnice wnętrza: Jak rozszyfrować schemat i kolory kabli w starym gniazdku?

Standardowy układ styków w gniazdach GTN gdzie szukać sygnału?

W standardowej, dwużyłowej instalacji telefonicznej, która była podstawą w Polsce, aktywne są tylko dwa przewody te, które niosą sygnał z centrali telefonicznej. W przypadku starych gniazd GTN, sygnał ten najczęściej podłączano do prawych zacisków gniazda. Gdy patrzymy na gniazdo od przodu, zazwyczaj były to dwa styki po prawej stronie. Należy pamiętać, że instalacje mogły być wykonane różnie, więc zawsze warto to zweryfikować, zanim zaczniemy cokolwiek odłączać.

Co oznaczają kolory żył w kablu telefonicznym i na których się skupić?

To jest jeden z tych momentów, kiedy muszę ostrzec: kolorystyka kabli w starym budownictwie może być bardzo niestandardowa i chaotyczna. Nie ma co liczyć na jednolity standard. W nowszych instalacjach telefonicznych często spotyka się parę biało-niebieską lub parę czerwono-zieloną, które są używane jako para sygnałowa. Jednak w starych instalacjach można natknąć się na wszystko od czarnych i białych, po żółte i brązowe. Kluczowe jest nie tyle poleganie na kolorach, co na zidentyfikowaniu pary przewodów, na której jest sygnał z centrali. To one są dla nas najważniejsze.

Najczęstsze pułapki przy identyfikacji przewodów i jak ich unikać

Jedną z najczęstszych pułapek jest obecność wielu nieużywanych przewodów w kablu. Czasem instalatorzy używali kabli wielożyłowych, a podłączali tylko dwie żyły. Innym problemem jest wspomniana już wcześniej brak standardowych kolorów. Aby uniknąć błędów, zawsze sugeruję użycie prostego testera telefonicznego lub multimetru. Przyłożenie końcówek multimetru do różnych par przewodów pozwoli zlokalizować aktywną parę tę, na której jest obecne napięcie z linii telefonicznej (zazwyczaj około 48-60V DC w stanie spoczynku, a podczas dzwonienia nawet do 90V AC). To jest najpewniejsza metoda identyfikacji.

Krok po kroku: Jak podłączyć nowoczesny telefon (RJ11) do starego gniazda?

Skoro już wiemy, jak rozpoznać stare gniazdo i zidentyfikować aktywne przewody, przejdźmy do konkretów. Poniżej przedstawiam trzy główne metody podłączenia nowoczesnego telefonu do starej instalacji.

Metoda 1: Przejściówka GTN -> RJ11 najprostsze i najszybsze rozwiązanie

To zdecydowanie najprostsza i najszybsza metoda, która nie wymaga żadnych narzędzi ani specjalistycznej wiedzy. Polega ona na zakupie gotowej przejściówki, która z jednej strony ma wtyk WT-4 (pasujący do starego gniazda GTN), a z drugiej gniazdo RJ11 (do którego podłączymy nowoczesny telefon). Wystarczy włożyć wtyk WT-4 do starego gniazda, a następnie do gniazda RJ11 w przejściówce podłączyć kabel od telefonu. Na rynku dostępne są również hybrydowe gniazda, które posiadają zarówno złącze typu GTN, jak i wbudowane gniazdo RJ11, co jest estetycznym i funkcjonalnym rozwiązaniem.

Metoda 2: Zarobienie nowej wtyczki RJ11 na starym kablu poradnik dla ambitnych majsterkowiczów

Jeśli czujesz się na siłach, możesz odciąć stary wtyk WT-4 i zarobić na kablu nową wtyczkę RJ11. Ta metoda wymaga nieco precyzji i specjalistycznego narzędzia zaciskarki do wtyków RJ11. Oto jak to zrobić:

1. Zidentyfikuj aktywne przewody. Upewnij się, które dwa przewody niosą sygnał telefoniczny.
2. Odetnij stary wtyk WT-4. Zrób to ostrożnie, zostawiając wystarczająco długi odcinek kabla.
3. Ostrożnie zdejmij izolację z kabla na długości około 2-3 cm, odsłaniając żyły.
4. Włóż aktywne żyły do środkowych pinów wtyczki RJ11. W standardowym wtyku RJ11 są cztery piny. Aktywne przewody należy umieścić na pinach 3 i 4 (licząc od lewej, jeśli zaczep wtyczki jest na dole). Polaryzacja zazwyczaj nie ma znaczenia dla działania standardowego aparatu telefonicznego.
5. Zaciśnij wtyczkę specjalną zaciskarką. Upewnij się, że wszystkie żyły są solidnie osadzone i zaciśnięte.

Metoda 3: Podłączenie przewodów bezpośrednio do gniazda RJ11 kiedy to ma sens?

Ta metoda to faktyczna wymiana starego gniazda GTN na nowoczesne gniazdo RJ11. Ma to sens, gdy stare gniazdo jest uszkodzone, estetycznie nie pasuje do wnętrza, lub co najważniejsze, gdy planujesz korzystać z internetu xDSL. Stare gniazda, zwłaszcza te z kondensatorem, mogą negatywnie wpływać na jakość sygnału internetowego. Pełny poradnik wymiany gniazda znajduje się w kolejnej sekcji, gdzie szczegółowo opisuję każdy krok.

Generalny remont linii: Kompletny poradnik wymiany gniazda GTN na nowe RJ11

Wymiana gniazda to zadanie, które z powodzeniem możesz wykonać samodzielnie. Wymaga to jednak staranności i przestrzegania kilku zasad. Zaczynajmy!

Lista zakupów: Jakie narzędzia i materiały będą Ci potrzebne?

Zanim przystąpisz do pracy, upewnij się, że masz wszystko pod ręką:

• Nowe gniazdo telefoniczne RJ11 (natynkowe lub podtynkowe, w zależności od Twoich potrzeb i estetyki).
• Śrubokręty (płaski i krzyżakowy).
• Nóż do izolacji / ściągacz izolacji.
• Opcjonalnie: multimetr do sprawdzenia napięcia na linii.
• Opcjonalnie: zaciskarka do wtyków RJ11 (jeśli planujesz zarobienie wtyczki zamiast podłączenia do gniazda).

Bezpieczeństwo przede wszystkim: Jak upewnić się, że praca na linii jest bezpieczna?

Chociaż napięcie na linii telefonicznej jest niskie i zazwyczaj niegroźne dla człowieka, zawsze należy zachować ostrożność. W stanie spoczynku wynosi ono około 48-60V DC, a podczas dzwonienia może wzrosnąć do 90V AC. Nie jest to napięcie śmiertelne, ale może być nieprzyjemne. Jeśli gniazdo telefoniczne znajduje się w pobliżu gniazdek elektrycznych, upewnij się, że zasilanie elektryczne jest wyłączone w celu uniknięcia przypadkowego kontaktu z przewodami pod napięciem. To podstawowa zasada bezpieczeństwa, której zawsze przestrzegam.

Demontaż starego gniazda GTN: Instrukcja odkręcania i odłączania przewodów

Teraz przejdziemy do sedna. Demontaż starego gniazda nie jest skomplikowany:

1. Odkręć śrubki mocujące pokrywę starego gniazda GTN. Zazwyczaj są to dwie śrubki z przodu.
2. Ostrożnie zdejmij pokrywę, odsłaniając wnętrze i podłączone przewody.
3. Zidentyfikuj dwa aktywne przewody. Jak już wspomniałem, najczęściej są to te podłączone do prawych zacisków. Jeśli masz wątpliwości, zrób zdjęcie przed odłączeniem to zawsze pomaga w razie problemów.
4. Odkręć zaciski i odłącz aktywne przewody. Upewnij się, że wiesz, które to były.
5. Odkręć gniazdo od ściany. Zazwyczaj jest przymocowane dwoma śrubkami.

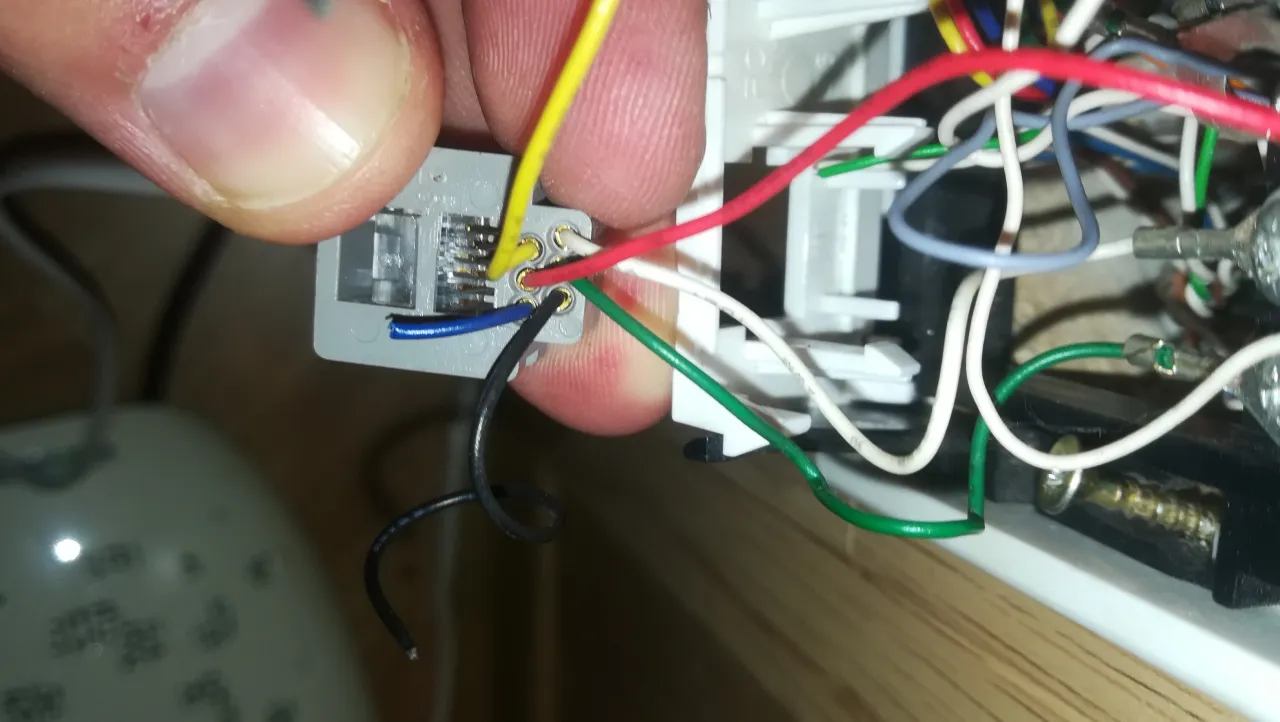

Montaż gniazda RJ11: Do których styków podłączyć kable, aby wszystko działało?

Przyszedł czas na nowe gniazdo. Postępuj zgodnie z poniższymi krokami:

1. Przygotuj nowe gniazdo RJ11. Jeśli jest to gniazdo natynkowe, otwórz je, aby uzyskać dostęp do zacisków.
2. Ostrożnie zdejmij około 1-2 cm izolacji z każdego z dwóch aktywnych przewodów, które zidentyfikowałeś.
3. W gnieździe RJ11 znajdź dwa środkowe zaciski. Są one zazwyczaj oznaczone jako piny 3 i 4. To właśnie do nich podłączamy linię telefoniczną.
4. Podłącz jeden aktywny przewód do jednego środkowego zacisku, a drugi aktywny przewód do drugiego środkowego zacisku. Pamiętaj, że polaryzacja (który przewód do którego zacisku) zazwyczaj nie ma znaczenia dla standardowego aparatu telefonicznego.
5. Upewnij się, że przewody są solidnie zamocowane i nie ma ryzyka zwarcia. Wciśnij je mocno w zaciski lub dokręć śrubki, jeśli gniazdo ma takie rozwiązanie.
6. Zamocuj nowe gniazdo RJ11 do ściany i załóż pokrywę.

Wielki test: Jak sprawdzić poprawność połączenia po zakończonej pracy?

Po zakończeniu montażu, czas na test. Podłącz telefon do nowego gniazda RJ11. Powinieneś usłyszeć charakterystyczny "wolny" sygnał. Następnie wykonaj połączenie testowe, na przykład na swój telefon komórkowy. Jeśli połączenie zostanie nawiązane i jakość dźwięku jest dobra, oznacza to, że praca została wykonana poprawnie. Gratulacje!

Coś poszło nie tak? Najczęstsze problemy po wymianie gniazdka i ich rozwiązania

Nawet przy największej staranności, czasem coś może pójść nie tak. Nie martw się, większość problemów jest łatwa do zdiagnozowania i naprawienia.

Głucha cisza w słuchawce: Sprawdź najpopularniejsze błędy montażowe

Jeśli po podłączeniu telefonu panuje głucha cisza, sprawdź następujące punkty:

• Brak podłączenia aktywnych przewodów do środkowych pinów gniazda RJ11. To najczęstszy błąd. Upewnij się, że przewody są wpięte w piny 3 i 4.
• Słabe połączenie przewodów. Sprawdź, czy przewody są odpowiednio zaciśnięte lub dokręcone w zaciskach gniazda.
• Uszkodzona izolacja przewodów powodująca zwarcie. Jeśli izolacja została uszkodzona i przewody dotykają się nawzajem, może to spowodować zwarcie i brak sygnału.
• Podłączenie niewłaściwej pary przewodów (nieaktywnej). Upewnij się, że podłączyłeś tę parę, na której jest sygnał z centrali (sprawdź multimetrem).

Szumy i trzaski gdzie szukać przyczyny zakłóceń?

Szumy i trzaski mogą być irytujące. Oto możliwe przyczyny:

• Luźne połączenia w gnieździe lub na którymś etapie instalacji. Dokładnie sprawdź wszystkie zaciski.
• Uszkodzony kabel telefoniczny. Stary kabel może być uszkodzony mechanicznie lub mieć popękaną izolację.
• Zakłócenia elektromagnetyczne od pobliskich kabli zasilających lub urządzeń elektrycznych. Spróbuj odsunąć kabel telefoniczny od źródeł zakłóceń.
• Uszkodzony aparat telefoniczny. Spróbuj podłączyć inny telefon, aby wykluczyć awarię samego aparatu.

Kiedy problem nie leży w gniazdku, czyli jak rozpoznać awarię po stronie operatora

Jeśli po dokładnym sprawdzeniu wszystkich połączeń i upewnieniu się, że gniazdko jest poprawnie podłączone, problem nadal występuje (np. brak sygnału na wszystkich telefonach w domu, nawet po podłączeniu ich do różnych gniazd), to awaria może leżeć po stronie operatora telekomunikacyjnego. Może to być uszkodzona linia zewnętrzna, problem w centrali lub inne usterki niezależne od Twojej instalacji. W takiej sytuacji doradź kontakt z dostawcą usług telefonicznych, aby zgłosić awarię. Opisz im, co zrobiłeś i jakie testy przeprowadziłeś, to przyspieszy diagnostykę.

Podsumowanie: Zostawić, wymienić czy zaadaptować? Strategia dla starego gniazdka

Decyzja o tym, co zrobić ze starym gniazdkiem telefonicznym, zależy od Twoich potrzeb i priorytetów. Podsumujmy kluczowe aspekty.

Kiedy wymiana jest absolutną koniecznością (np. dla internetu xDSL)?

Dla stabilnego i szybkiego internetu xDSL (ADSL/VDSL) wymiana starego gniazda GTN na RJ11 jest często kluczowa, a wręcz absolutną koniecznością. Stare gniazda, zwłaszcza te z kondensatorami, mogą znacząco pogarszać jakość sygnału internetowego. Kondensator w gnieździe GTN-4, choć kiedyś przydatny, dziś działa jak filtr, który może tłumić wysokie częstotliwości używane przez xDSL, prowadząc do niestabilności połączenia, niskiej prędkości lub częstych rozłączeń. W takim przypadku, dla optymalnej pracy internetu, zdecydowanie zalecam wymianę gniazda na nowoczesne RJ11 i usunięcie wszelkich zbędnych elementów ze ścieżki sygnału.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Czy stare gniazdo może mieć wartość sentymentalną lub estetyczną?

Oczywiście! Dla niektórych osób stare gniazdo GTN może mieć wartość sentymentalną, przypominając o dawnych czasach, lub po prostu pasować do estetyki wnętrza, zwłaszcza w starszych, stylowych mieszkaniach. Rozumiem to doskonale. W takich przypadkach, jeśli nie korzystasz z internetu xDSL i zależy Ci na zachowaniu oryginalnego wyglądu, zasugerowałbym użycie przejściówki GTN -> RJ11. To doskonały kompromis, który pozwoli Ci podłączyć nowoczesne urządzenia, jednocześnie zachowując autentyczny element wystroju. Pamiętaj, że najważniejsze jest, aby Twoja instalacja telefoniczna spełniała Twoje aktualne potrzeby, niezależnie od tego, czy zdecydujesz się na pełną modernizację, czy sprytne dostosowanie.
