Kabel 6-żyłowy: Jaki wybrać i jak podłączyć? Uniknij 3 błędów!

Ten artykuł stanowi kompleksowy przewodnik po kablach 6-żyłowych, odpowiadając na kluczowe pytania dotyczące ich zastosowań, typów, parametrów technicznych i prawidłowego podłączenia. Dowiesz się, jaki przewód wybrać do instalacji domofonowej, alarmowej czy automatyki, aby podjąć świadomą decyzję zakupową i uniknąć kosztownych błędów.

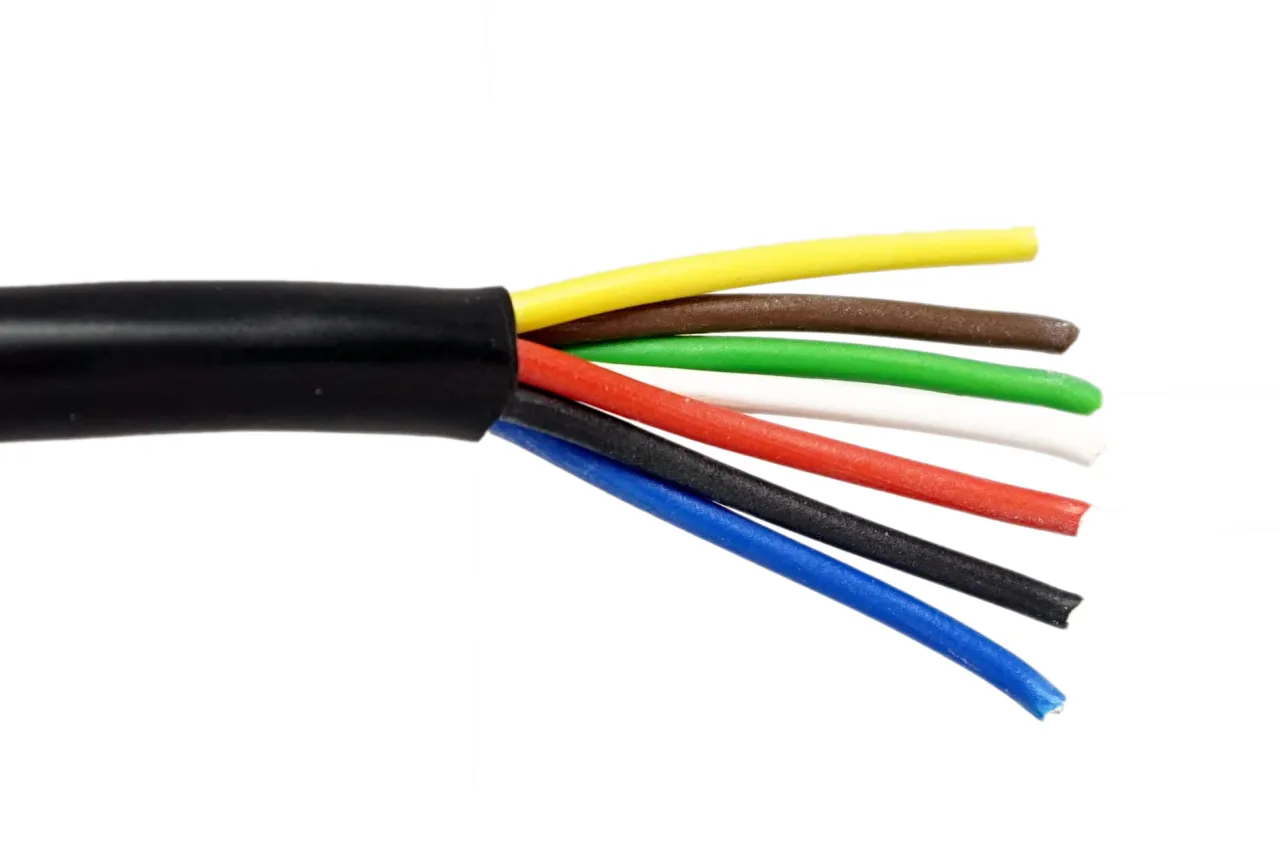

Kabel 6-żyłowy: Dlaczego jest niezastąpiony w instalacjach domowych?

Z mojego doświadczenia wynika, że kabel 6-żyłowy stał się de facto standardem w wielu nowoczesnych instalacjach niskonapięciowych w domach i mieszkaniach. Jego popularność nie jest przypadkowa to przewód, który oferuje niezwykłą wszechstronność i możliwości, często przewyższające te, które dają kable z mniejszą liczbą żył. Pozwala on na przesyłanie wielu sygnałów jednocześnie, co jest kluczowe w złożonych systemach, gdzie liczy się niezawodność i funkcjonalność.

Od domofonu po system alarmowy: Poznaj kluczowe zastosowania

Kabel 6-żyłowy to prawdziwy multitalent, jeśli chodzi o instalacje domowe. Pozwól, że przedstawię Ci jego główne obszary zastosowania, które sam często rekomenduję moim klientom:

• Instalacje domofonowe i wideodomofonowe: Choć podstawowe domofony analogowe mogą działać na czterech żyłach, to 6 żył zapewnia nam cenny zapas na dodatkowe funkcje, takie jak sterowanie bramą wjazdową, furtką czy oświetleniem. W przypadku wideodomofonów, gdzie przesyłany jest również obraz, 6 żył jest często wymogiem dla stabilnej transmisji sygnału, a także daje możliwość rozbudowy systemu w przyszłości.
• Systemy alarmowe: W systemach alarmowych kabel 6-żyłowy jest wykorzystywany do podłączania czujek ruchu, kontaktronów i innych elementów. Szczególnie w konfiguracji 2EOL/NC (dwie linie z rezystorami końca linii), która zapewnia wyższy poziom bezpieczeństwa, 6 żył jest niezwykle korzystne. Dwie żyły mogą służyć do zasilania czujki, dwie do linii alarmowej, a pozostałe dwie mogą stanowić zapas lub być wykorzystane do dodatkowych funkcji, np. linii sabotażowej.
• Instalacje telefoniczne: Chociaż tradycyjne linie telefoniczne są coraz rzadziej spotykane, w niektórych przypadkach, np. do podłączenia starszych urządzeń takich jak faksy, kabel 6-żyłowy może okazać się niezbędny.
• Niskonapięciowe systemy sterowania: W automatyce domowej i przemysłowej, gdzie potrzebne jest przesyłanie sygnałów sterujących do różnych urządzeń (np. rolet, bram garażowych, oświetlenia), kabel 6-żyłowy pozwala na elastyczne zarządzanie wieloma funkcjami z jednego miejsca.

Więcej niż tylko liczba żył: Co tak naprawdę daje Ci ten przewód?

Nie chodzi tylko o samą liczbę żył, ale o to, co ta liczba ze sobą niesie. Wybierając kabel 6-żyłowy, zyskujesz kilka kluczowych korzyści, które w mojej ocenie są nie do przecenienia:

• Elastyczność i przyszłościowa rozbudowa: To chyba największa zaleta. Posiadając dodatkowe żyły, możesz w przyszłości dodać nowe funkcje do swojej instalacji (np. dodatkowy przycisk otwierania bramy, czujnik temperatury) bez konieczności wymiany całego okablowania. To oszczędność czasu i pieniędzy.
• Redundancja: W przypadku uszkodzenia jednej z żył (co zdarza się rzadko, ale jednak), masz do dyspozycji zapasowe, które mogą przejąć jej funkcję. Zwiększa to niezawodność i trwałość całej instalacji.
• Wielofunkcyjność: Kabel 6-żyłowy pozwala na jednoczesne przesyłanie różnych typów sygnałów zasilania, sygnału audio, sygnału wideo, a także sygnałów sterujących. To sprawia, że jest to niezwykle uniwersalne rozwiązanie do wielu zastosowań.

Teraz, gdy już wiesz, dlaczego warto postawić na kabel 6-żyłowy, przejdźmy do tego, jak rozpoznać i wybrać odpowiedni typ przewodu do Twoich potrzeb.

Jak rozszyfrować oznaczenia? Przewodnik po typach kabli 6-żyłowych

Wybór odpowiedniego kabla może wydawać się skomplikowany ze względu na mnogość oznaczeń. Jednak z moją pomocą szybko nauczysz się rozszyfrowywać te tajemnicze symbole i świadomie wybierać produkty, które najlepiej spełnią Twoje oczekiwania. Skupmy się na najpopularniejszych typach i ich znaczeniu.

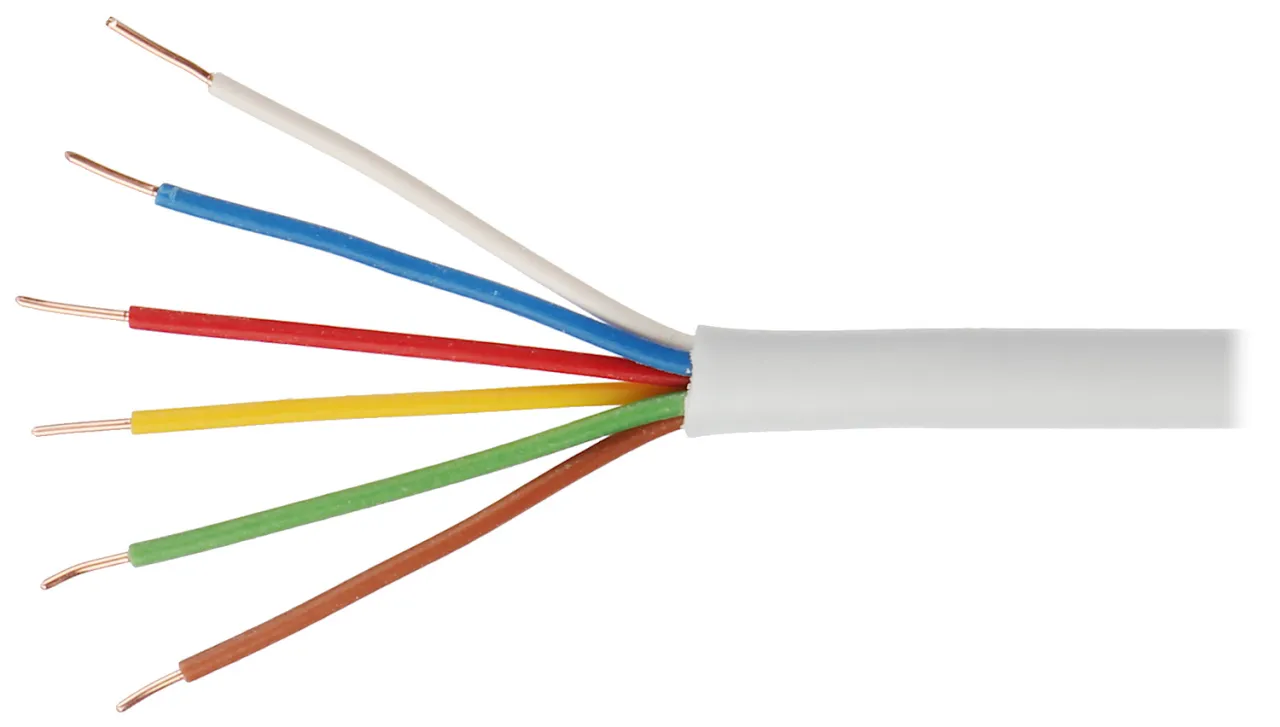

Symbol YTDY bez tajemnic: Co oznacza każda litera?

Na polskim rynku najczęściej spotkasz się z kablem 6-żyłowym o oznaczeniu YTDY. Jest to absolutny klasyk do zastosowań wewnętrznych. Rozszyfrowanie tego skrótu jest prostsze, niż myślisz:

• Y: Pierwsza litera "Y" informuje nas, że izolacja żył, czyli warstwa ochronna wokół każdego pojedynczego przewodu, wykonana jest z polwinitu (PVC). Jest to materiał elastyczny i odporny na uszkodzenia mechaniczne.
• TD: Te dwie litery wskazują, że mamy do czynienia z kablem telekomunikacyjnym przeznaczonym głównie do instalacji wewnętrznych. Oznacza to, że jego konstrukcja jest zoptymalizowana pod kątem przesyłania sygnałów niskonapięciowych, a nie zasilania sieciowego.
• Y: Ostatnia litera "Y" odnosi się do powłoki zewnętrznej, czyli osłony całego kabla. Ona również jest wykonana z polwinitu (PVC), co zapewnia dobrą ochronę przed czynnikami mechanicznymi wewnątrz budynków.

Podsumowując, YTDY jest najpopularniejszym i najbardziej uniwersalnym typem kabla 6-żyłowego do zastosowań wewnętrznych, idealnym do domofonów, alarmów czy systemów sterowania.

Kabel okrągły czy płaski (YTDYp): Kiedy ma to znaczenie?

Poza standardowym kablem YTDY, możesz natknąć się również na jego płaską odmianę, oznaczoną jako YTDYp. Różnica w kształcie ma znaczenie praktyczne:

• Kabel płaski (YTDYp): Jest często wybierany, gdy zależy nam na dyskretnym montażu natynkowym. Dzięki swojej płaskiej formie łatwiej go ukryć pod listwami przypodłogowymi, w wąskich przestrzeniach czy za meblami. Jest też mniej widoczny na ścianie.
• Kabel okrągły: To bardziej uniwersalny wybór. Jego okrągły przekrój ułatwia prowadzenie w rurkach instalacyjnych, peszlach i korytkach kablowych, gdzie elastyczność i łatwość przeciągania są kluczowe.

Wybór między okrągłym a płaskim zależy więc głównie od estetyki i sposobu prowadzenia instalacji.

Przewód do zadań specjalnych: Czym jest kabel ziemny żelowany (XSTDYz)?

Jeśli planujesz instalację kabla 6-żyłowego na zewnątrz budynku lub bezpośrednio w ziemi, musisz zapomnieć o YTDY. Do takich zadań potrzebujesz przewodu do zadań specjalnych, takiego jak XSTDYz. Oto, co go wyróżnia:

• Wzmocniona izolacja: W przeciwieństwie do polwinitu, kable zewnętrzne posiadają izolację z polietylenu (PE). Jest ona znacznie bardziej odporna na wilgoć, promieniowanie UV, mróz i duże wahania temperatury.
• Żel hydrofobowy: W kablach żelowanych (jak XSTDYz), przestrzeń między żyłami jest wypełniona specjalnym żelem. Jego funkcja jest prosta, ale kluczowa: zapobiega wnikaniu wody do wnętrza kabla, nawet w przypadku uszkodzenia powłoki zewnętrznej. To absolutna podstawa dla długowieczności instalacji podziemnych.
• Zastosowanie: Podkreślam to raz jeszcze są to kable przeznaczone do instalacji na zewnątrz budynków lub do układania bezpośrednio w ziemi. Użycie zwykłego kabla wewnętrznego w takich warunkach to proszenie się o kłopoty i szybką degradację instalacji.

Znajomość tych oznaczeń to pierwszy krok do świadomego wyboru. Teraz przejdźmy do parametrów technicznych, które są równie ważne.

Na co zwrócić uwagę przed zakupem? Kluczowe parametry techniczne

Wybór odpowiedniego kabla 6-żyłowego to nie tylko kwestia liczby żył i ogólnego typu. Aby Twoja instalacja działała niezawodnie przez lata, musisz zwrócić uwagę na kilka kluczowych parametrów technicznych. Jako ekspert, zawsze podkreślam, że to właśnie te detale decydują o jakości i stabilności systemu.

Średnica żyły (0,5 mm vs 0,8 mm): Czy większa zawsze znaczy lepsza?

To jedno z najczęściej zadawanych pytań. Standardowa średnica żyły w kablach typu YTDY to 0,5 mm. W większości krótkich instalacji domowych będzie ona wystarczająca. Jednak sprawa komplikuje się, gdy mamy do czynienia z dłuższymi odcinkami:

• Wpływ na sygnał i zasilanie: Pamiętaj, że każda żyła kabla ma swój opór elektryczny. Im dłuższy kabel i mniejsza średnica żyły, tym większy opór. Większa średnica żyły (np. 0,75 mm² lub 1 mm², co odpowiada średnicy około 0,9-1,1 mm) znacząco zmniejsza opór. Jest to absolutnie kluczowe na długich odcinkach, zwłaszcza powyżej 30 metrów, a już szczególnie w instalacjach wideodomofonowych.
• Konsekwencje zbyt małej średnicy: Zbyt cienkie żyły na długim dystansie mogą prowadzić do spadków napięcia (co jest krytyczne dla zasilania urządzeń, np. elektrozaczepu w furtce) oraz do pogorszenia jakości sygnału (szumy w audio, zniekształcenia obrazu w wideodomofonie).
• Kiedy większa średnica jest lepsza: Moja rada jest prosta: dla dłuższych instalacji oraz tam, gdzie wymagana jest maksymalna niezawodność sygnału lub większa moc (np. do zasilania kilku urządzeń), zawsze wybieraj kable z żyłami o większym przekroju. To niewielki dodatkowy koszt, który oszczędzi Ci wielu problemów w przyszłości.

Kabel ekranowany czy nieekranowany? Jak uniknąć kosztownych zakłóceń sygnału

Ekranowanie to element, który często bywa niedoceniany, a ma ogromne znaczenie dla stabilności sygnału:

• Czym jest ekranowanie: Ekran to dodatkowa warstwa ochronna, zazwyczaj w postaci folii aluminiowej lub oplotu, która otacza wszystkie żyły kabla.
• Cel ekranowania: Jego głównym zadaniem jest ochrona przed zakłóceniami elektromagnetycznymi (EMI). Zakłócenia te mogą pochodzić od kabli zasilających prowadzonych równolegle, silników elektrycznych, transformatorów czy innych urządzeń generujących pole elektromagnetyczne.
• Kiedy wybrać kabel ekranowany: Zdecydowanie zalecam jego użycie, gdy kabel będzie prowadzony w pobliżu źródeł zakłóceń. Na przykład, jeśli musisz poprowadzić kabel domofonowy obok kabla zasilającego 230V, ekranowany przewód zminimalizuje ryzyko szumów w słuchawce.
• Prawidłowe uziemienie: Pamiętaj, że ekran jest skuteczny tylko wtedy, gdy jest prawidłowo uziemiony, zazwyczaj tylko z jednej strony instalacji. Bez uziemienia ekran może działać jak antena, pogarszając sytuację.

Miedź (Cu) czy CCA? Dlaczego materiał żyły to fundament niezawodności

To jeden z najważniejszych aspektów, na który musisz zwrócić uwagę. Na rynku dostępne są kable z różnych materiałów, ale tylko jeden gwarantuje pełną niezawodność:

• Miedź (Cu): Czysta miedź to złoty standard. Podkreślam to z całą stanowczością. Miedź charakteryzuje się doskonałą przewodnością elektryczną, wysoką trwałością mechaniczną i odpornością na utlenianie. Kable z żyłami z czystej miedzi to fundament niezawodności w długoterminowych instalacjach.
• CCA (Copper Clad Aluminum): To skrót od "Copper Clad Aluminum", czyli aluminium pokryte miedzią. Kable CCA są tańsze, ale ich właściwości są znacznie gorsze. Mają gorszą przewodność (co oznacza większe spadki napięcia i gorszy sygnał), są bardziej kruche i podatne na korozję, zwłaszcza w miejscach styku. Może to prowadzić do poważnych problemów z sygnałem i zasilaniem, szczególnie w dłuższych instalacjach lub w trudnych warunkach.
• Rekomendacja: Moja jednoznaczna rekomendacja to: zawsze wybieraj kable z żyłami wykonanymi z czystej miedzi (Cu) dla kluczowych instalacji, gdzie niezawodność i długowieczność są priorytetem. Oszczędność na kablu CCA to pozorna oszczędność, która w przyszłości może generować wysokie koszty napraw i frustrację.

Mając tę wiedzę, możesz teraz świadomie dobrać kabel do swoich potrzeb. Przejdźmy do praktycznych zastosowań i wskazówek dotyczących podłączenia.

Praktyczne zastosowania kabla 6-żyłowego: Który wybrać i jak podłączyć?

Teoretyczna wiedza o kablach to jedno, ale praktyczne zastosowanie to drugie. W tej sekcji skupimy się na konkretnych scenariuszach, które najczęściej spotykam w swojej pracy. Pokażę Ci, jak podejść do wyboru i podłączenia kabla 6-żyłowego w różnych instalacjach, abyś mógł podjąć najlepszą decyzję.

Instalacja domofonu i wideodomofonu: Ile żył naprawdę potrzebujesz?

Wybór kabla do domofonu czy wideodomofonu to klasyczny przykład, gdzie 6 żył często okazuje się optymalnym rozwiązaniem:

• Domofony analogowe: Jak już wspominałem, podstawowe domofony analogowe mogą działać na 4 żyłach. Jednak jeśli planujesz dodatkowe funkcje, takie jak sterowanie furtką, bramą, czy oświetleniem podjazdu, 6 żył daje Ci komfort i zapas. Warto o tym pomyśleć już na etapie kładzenia kabla, bo dołożenie dodatkowych funkcji później bez odpowiedniego okablowania jest bardzo kosztowne.
• Wideodomofony: W przypadku wideodomofonów, ze względu na konieczność transmisji obrazu, zazwyczaj potrzebujemy od 4 do 6 żył w podstawowych systemach. Moja rada: 6 żył jest często bezpiecznym wyborem, który zapewnia stabilność sygnału wideo i audio, a także pozwala na przyszłe rozszerzenia bez konieczności kucia ścian.
• Długie odcinki: To kluczowa kwestia. Przy odległościach powyżej 30 metrów, a szczególnie w instalacjach wideodomofonowych, gdzie jakość obrazu jest wrażliwa na spadki napięcia, koniecznie stosuj kable o większym przekroju żyły (np. 0,75 mm² lub 1 mm²). To zminimalizuje spadki napięcia i zapewni stabilną pracę urządzenia.

Podłączenie czujki w systemie alarmowym: Standard 2EOL/NC krok po kroku

Systemy alarmowe to obszar, gdzie precyzja i niezawodność są absolutnie kluczowe. Kabel 6-żyłowy jest tu bardzo użyteczny, zwłaszcza w konfiguracji 2EOL/NC:

• Standard 2EOL/NC: Ta konfiguracja, często stosowana w profesjonalnych systemach alarmowych, wymaga co najmniej 4 żył do każdej czujki: dwie do zasilania czujki (najczęściej 12V DC) i dwie do linii alarmowej z rezystorami EOL (End Of Line). Rezystory te pozwalają centrali alarmowej monitorować stan linii, wykrywając zarówno otwarcie, jak i sabotaż (przecięcie kabla).
• Zalety kabla 6-żyłowego: Posiadanie 6 żył zapewnia tu ogromną wygodę i zapas. Dwie dodatkowe żyły mogą być wykorzystane na przykład do podłączenia dodatkowego wejścia sabotażowego, sygnalizacji LED w czujce, lub po prostu jako żyły rezerwowe, co jest nieocenione w przypadku awarii jednej z podstawowych żył.
• Ogólne wskazówki podłączenia: Zawsze, ale to zawsze, sprawdzaj schemat producenta czujki i centrali alarmowej. Mogą występować drobne różnice w oznaczeniach. Kluczowe jest zachowanie spójności kolorów jeśli zasilanie podłączasz do żył białej i niebieskiej, rób tak w całym systemie.

Sterowanie bramą i inne funkcje automatyki: Jak zaplanować okablowanie?

W automatyce domowej, gdzie sterujemy bramami, roletami czy oświetleniem, kabel 6-żyłowy to elastyczne rozwiązanie:

• Planowanie: Kluczem do sukcesu jest dokładne planowanie okablowania. Zastanów się nie tylko nad obecnymi potrzebami, ale także nad tymi przyszłymi. Czy w przyszłości będziesz chciał dodać czujnik deszczu do bramy, czy może podłączyć dodatkowy panel sterujący?
• Wielofunkcyjność: 6 żył pozwala na przesyłanie wielu sygnałów sterujących jednocześnie np. otwieranie, zamykanie, stop, a także sygnalizacja stanu bramy (otwarta/zamknięta). To znacznie ułatwia integrację różnych elementów systemu.
• Zapas: Zawsze zalecam pozostawienie zapasowych żył. Nigdy nie wiesz, kiedy okażą się przydatne do rozbudowy systemu lub diagnostyki. Lepiej mieć je w ścianie niż później kuć i ciągnąć nowy kabel.

Pamiętaj, że prawidłowe podłączenie to podstawa. A żeby to zrobić, musisz znać standardy kolorystyczne żył.

Kolory mają znaczenie! Jak prawidłowo zidentyfikować i połączyć żyły?

Kolory żył w kablu to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i funkcjonalności. Przestrzeganie standardów kolorystycznych jest absolutnie kluczowe dla prawidłowego i bezbłędnego podłączenia każdej instalacji. Pozwala to na szybką identyfikację funkcji każdej żyły i minimalizuje ryzyko pomyłek.

Standardowa kolejność kolorów w kablu 6-żyłowym: Biały, niebieski, czarny...

W Polsce, w kablach telekomunikacyjnych typu YTDY, stosuje się ugruntowaną sekwencję kolorów izolacji żył. Jest to standard, który każdy instalator powinien znać. Dla kabla 6-żyłowego kolejność ta wygląda następująco:

1. Biały
2. Niebieski
3. Czarny
4. Czerwony
5. Zielony
6. Brązowy

Moje doświadczenie pokazuje, że przestrzeganie tego standardu jest kluczowe. Ułatwia to nie tylko sam montaż, ale także późniejsze serwisowanie i diagnostykę. Wyobraź sobie, że musisz znaleźć usterkę w instalacji, w której żyły zostały podłączone losowo to prawdziwy koszmar!

Schemat podłączenia: Praktyczne wskazówki dla początkujących

Nawet jeśli nie jesteś profesjonalnym instalatorem, z moimi wskazówkami poradzisz sobie z podłączeniem:

• Koniec z końcem: Najprostsza zasada to łączenie żył tego samego koloru na obu końcach instalacji. Jeśli na jednym końcu podłączasz żyłę białą do zacisku "A", to na drugim końcu również podłącz żyłę białą do zacisku "A" (lub odpowiadającego mu funkcjonalnie). Wyjątkiem są sytuacje, gdy dokumentacja urządzenia wyraźnie wskazuje na inne połączenie.
• Dokumentacja producenta: To jest świętość! Zawsze, bez wyjątku, sprawdzaj schematy podłączenia dostarczone przez producenta urządzenia, do którego podłączasz kabel. Producenci mogą mieć swoje własne, specyficzne oznaczenia lub zalecenia, które mogą różnić się od ogólnych standardów.
• Bezpieczeństwo: Zanim zaczniesz cokolwiek podłączać, upewnij się, że zasilanie jest odłączone. Nawet w instalacjach niskonapięciowych, zwarcie może uszkodzić urządzenia lub, w skrajnych przypadkach, spowodować zagrożenie pożarowe.
• Spójność: Zachowaj spójność w oznaczeniach i sposobie podłączania na całej instalacji. Jeśli masz kilka czujek alarmowych, podłączaj je w ten sam sposób, używając tych samych kolorów do tych samych funkcji. To znacznie ułatwi Ci życie.

Znając te zasady, jesteś na dobrej drodze do prawidłowej instalacji. Ale równie ważne jest, aby wiedzieć, czego unikać.

Najczęstsze błędy przy wyborze i montażu: Tego musisz unikać!

Moje wieloletnie doświadczenie w branży nauczyło mnie, że nawet najlepiej zaplanowana instalacja może zostać zrujnowana przez proste, ale kosztowne błędy. Chcę Cię przed nimi ostrzec, abyś mógł ich uniknąć i cieszyć się bezproblemowo działającym systemem. Pamiętaj, że prewencja jest zawsze lepsza niż leczenie!

Błąd nr 1: Stosowanie kabla wewnętrznego na zewnątrz budynku

To chyba najczęściej popełniany błąd, który widuję na budowach i w domach. Jest on bardzo kosztowny w skutkach:

• Problem: Zwykłe kable wewnętrzne, takie jak YTDY (w białej izolacji PVC), nie są przeznaczone do pracy w warunkach zewnętrznych. Ich izolacja nie jest odporna na promieniowanie UV (słońce), wilgoć, mróz i gwałtowne zmiany temperatury.
• Konsekwencje: Po krótkim czasie izolacja kabla zaczyna degradować, pękać i kruszyć się. Prowadzi to do wnikania wody do wnętrza kabla, zwarć, uszkodzenia podłączonych urządzeń (domofonów, wideodomofonów, czujek alarmowych), a w skrajnych przypadkach nawet do zagrożenia pożarowego.
• Rozwiązanie: Zawsze, ale to zawsze, używaj kabli przeznaczonych do zastosowań zewnętrznych, takich jak kable z izolacją PE lub kable żelowane XSTDYz. Ich konstrukcja gwarantuje odporność na czynniki atmosferyczne.

Błąd nr 2: Ignorowanie potrzeby ekranowania w pobliżu kabli zasilających

Ten błąd nie zawsze jest od razu widoczny, ale może prowadzić do frustrujących problemów z działaniem instalacji:

• Problem: Brak ekranowania, gdy kabel 6-żyłowy jest prowadzony równolegle do kabli zasilających (np. 230V), może prowadzić do indukcji zakłóceń elektromagnetycznych (EMI). Kable zasilające generują pole elektromagnetyczne, które może przenikać do nieekranowanego kabla sygnałowego.
• Konsekwencje: W domofonie usłyszysz szumy i buczenie, w wideodomofonie obraz będzie zakłócony, migający lub z pasami, a w systemach alarmowych mogą pojawiać się fałszywe alarmy. Automatyka może działać niestabilnie.
• Rozwiązanie: Stosuj kable ekranowane i pamiętaj o ich prawidłowym uziemieniu (zazwyczaj z jednej strony). Jeśli z jakiegoś powodu nie możesz użyć kabla ekranowanego, staraj się zachować jak największą odległość od kabli zasilających lub prowadź je w osobnych korytkach/rurkach, krzyżując je pod kątem prostym, a nie równolegle.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Błąd nr 3: Zbyt mały przekrój żył na długich odcinkach instalacji

O tym już wspominałem, ale jest to tak ważny błąd, że zasługuje na ponowne podkreślenie:

• Problem: Użycie zbyt cienkich żył (np. standardowe 0,5 mm) na długich odcinkach instalacji, zwłaszcza powyżej 30 metrów.
• Konsekwencje: Najważniejszą konsekwencją są spadki napięcia. Im dłuższy i cieńszy kabel, tym większy spadek napięcia na jego końcu. Może to być szczególnie krytyczne dla zasilania urządzeń (np. elektrozaczepu, kamery wideodomofonu), które wymagają określonego napięcia do prawidłowego działania. Dodatkowo, sygnał (audio, wideo) ulega osłabieniu i zniekształceniu, co prowadzi do niestabilnej pracy urządzeń.
• Rozwiązanie: Na długich odcinkach zawsze stosuj kable z żyłami o większym przekroju (np. 0,75 mm² lub 1 mm²). To zapewni stabilne napięcie i dobrą jakość sygnału, minimalizując opory i gwarantując niezawodne działanie systemu.

Unikając tych trzech podstawowych błędów, znacznie zwiększysz szanse na sukces swojej instalacji. Pamiętaj, że dobrze wykonane okablowanie to podstawa każdego niezawodnego systemu.

Wybierz świadomie: Podsumowanie kluczowych zasad doboru kabla 6-żyłowego

Mam nadzieję, że ten przewodnik dostarczył Ci kompleksowej wiedzy na temat kabli 6-żyłowych. Podsumowując, chciałbym jeszcze raz podkreślić najważniejsze zasady, które pomogą Ci dokonać optymalnego wyboru i uniknąć kosztownych błędów. Pamiętaj, że przemyślane podejście do zakupu i instalacji to gwarancja spokoju i niezawodności na lata.

• Zastosowanie: Zawsze dopasuj typ kabla do konkretnego zastosowania. Czy to domofon, system alarmowy, czy automatyka każde z nich może mieć swoje specyficzne wymagania.
• Środowisko: To kluczowa kwestia. Rozważ, czy instalacja będzie wewnętrzna (YTDY), zewnętrzna czy ziemna (XSTDYz). Izolacja musi być odporna na warunki, w jakich kabel będzie pracował.
• Długość instalacji: Na dłuższych odcinkach (powyżej 30 metrów) wybieraj kable z żyłami o większym przekroju (0,75 mm² lub 1 mm²), aby uniknąć spadków napięcia i pogorszenia sygnału.
• Potencjalne zakłócenia: W miejscach narażonych na zakłócenia elektromagnetyczne (EMI), zdecyduj się na kabel ekranowany i pamiętaj o jego prawidłowym uziemieniu.
• Materiał: Stawiaj na kable z żyłami z czystej miedzi (Cu). To fundament niezawodności, trwałości i doskonałej przewodności. Unikaj kabli CCA.
• Zapas żył: Pamiętaj, że kabel 6-żyłowy często oferuje cenny zapas na przyszłe rozbudowy lub awarie. To inwestycja w elastyczność Twojej instalacji.
