Wtyk RJ45 linka: Zarób jak ekspert! Uniknij 4 kluczowych błędów

Wybór i prawidłowe zarobienie wtyku RJ45 na kablu typu "linka" to podstawa stabilnego i wydajnego połączenia sieciowego. Jako ktoś, kto spędził niezliczone godziny na diagnozowaniu problemów z siecią, mogę z całą pewnością stwierdzić, że niewłaściwie zarobiony wtyk to jeden z najczęstszych, a zarazem najbardziej frustrujących problemów. Ten artykuł to kompleksowy przewodnik, który rozwieje Twoje wątpliwości, nauczy Cię, jak unikać błędów i krok po kroku przeprowadzi przez proces montażu, zapewniając niezawodność Twojej sieci.

Dlaczego dobór wtyku do skrętki typu "linka" to klucz do stabilnej sieci?

Z mojego doświadczenia wynika, że prawidłowy dobór wtyku RJ45 do kabla typu "linka" jest absolutnie kluczowy dla funkcjonowania i stabilności sieci. To jeden z tych aspektów, który jest często pomijany, a jednocześnie ma krytyczne znaczenie dla jakości połączenia. Ignorowanie tej zasady prowadzi do frustrujących problemów z połączeniem, które, co gorsza, są często trudne do zdiagnozowania. Zanim przejdziemy do praktyki, musimy zrozumieć podstawy.

Linka vs. drut: Zrozum fundamentalną różnicę w budowie kabla

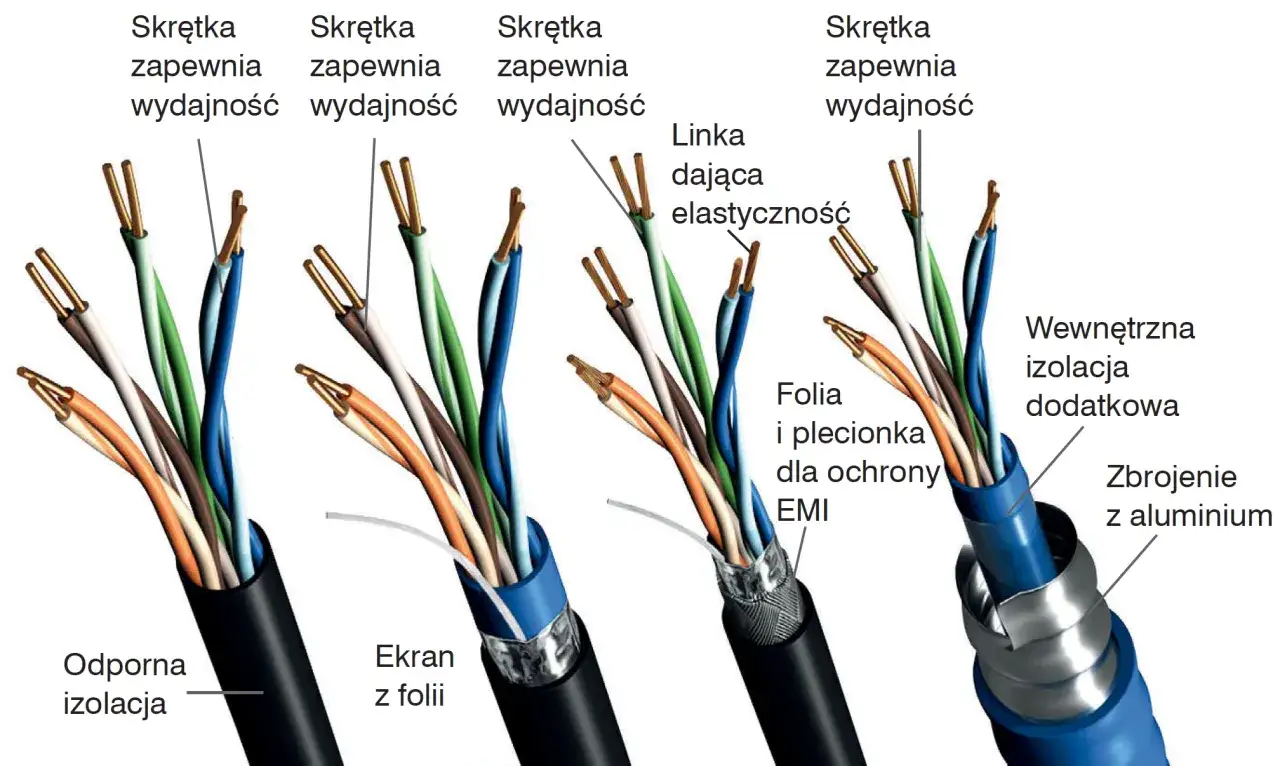

Kluczem do zrozumienia, dlaczego potrzebujemy różnych wtyków, jest poznanie budowy kabli. Kabel typu "linka" składa się z wielu cienkich drucików w każdej żyle. Ta konstrukcja zapewnia mu dużą elastyczność i wytrzymałość na zginanie, co czyni go idealnym do połączeń na krótkich dystansach, takich jak patchcordy łączące komputer z gniazdkiem, gdzie kabel jest często poruszany. Z kolei kabel "drut" (solid) ma pojedynczą, sztywną żyłę. Jest on stosowany przede wszystkim w instalacjach stałych, np. w ścianach czy pod podłogami, gdzie nie jest narażony na częste zginanie. Te fundamentalne różnice konstrukcyjne są podstawą do zrozumienia, dlaczego wtyki muszą być różne muszą one zapewnić optymalny kontakt elektryczny z danym typem żyły.

Skutki pomyłki: Co się stanie, gdy użyjesz niewłaściwego wtyku RJ45?

Użycie niewłaściwego wtyku RJ45 to prosta droga do problemów. Jeśli na kablu linkowym zastosujesz wtyk przeznaczony do drutu, jego styki, zamiast wbijać się w wiązkę cienkich drucików, będą próbowały objąć całą żyłę. Efekt? Niewystarczający kontakt elektryczny, który objawi się niestabilnym połączeniem, przerywaniem transmisji, utratą pakietów, a nawet obniżeniem prędkości sieci (np. do 100 Mb/s zamiast oczekiwanego 1 Gb/s). W najgorszym przypadku połączenia po prostu nie będzie. Z drugiej strony, próba zarobienia kabla typu "drut" wtykiem do linki może uszkodzić sztywną żyłę, prowadząc do podobnych problemów. Właśnie takie błędy są częstą przyczyną "niewytłumaczalnych" problemów z siecią, które diagnozuje się godzinami.

Jak bezbłędnie rozpoznać wtyk RJ45 do linki? Prosty przewodnik wizualny

Skoro już wiemy, jak ważne jest prawidłowe dopasowanie wtyku, czas nauczyć się, jak go rozpoznać. Nie zawsze mamy dostęp do opakowania, dlatego umiejętność wizualnej identyfikacji jest bardzo przydatna. Jako praktyk, zawsze polegam na kilku prostych wskazówkach.

Anatomia wtyku: Czym różni się styk "wbijany" (linka) od "obejmującego" (drut)?

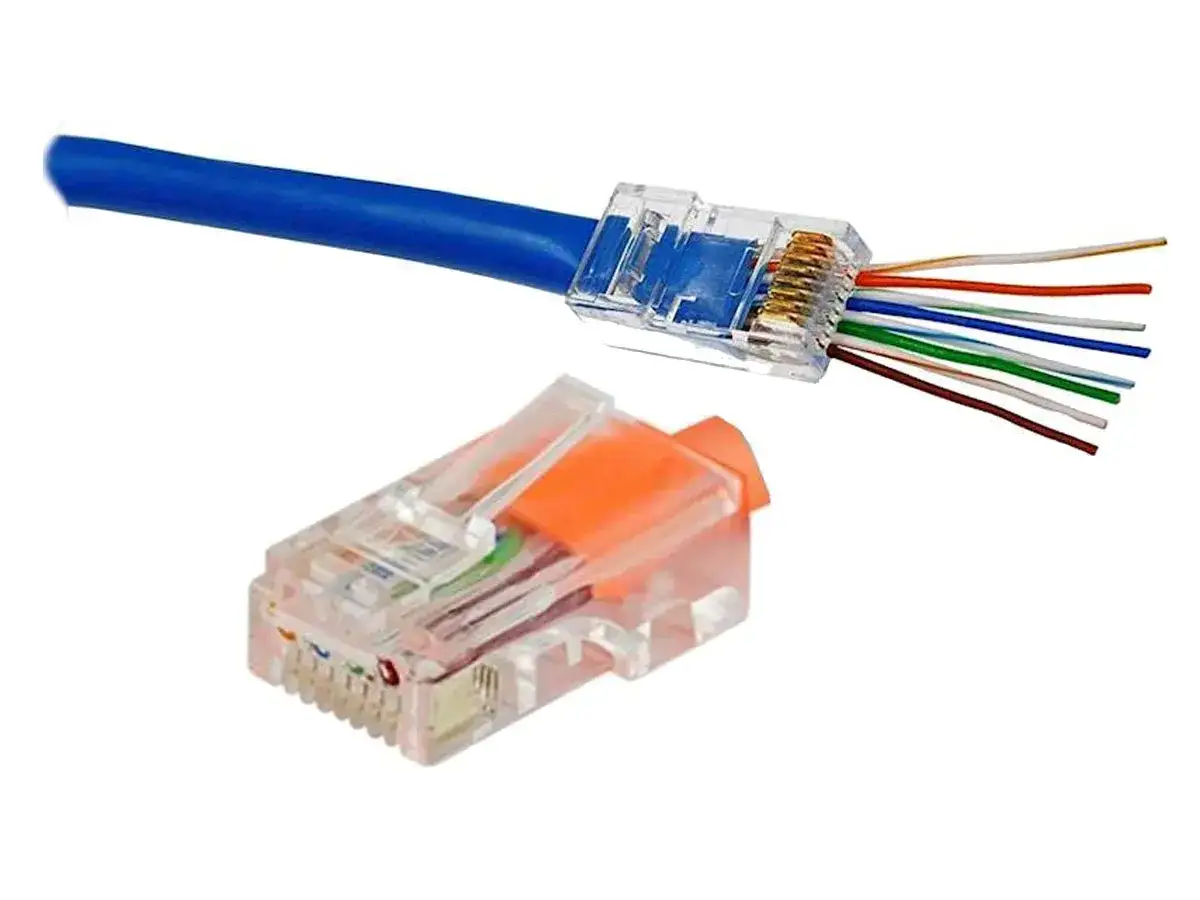

Kluczowa różnica tkwi w budowie styków (pinów) wewnątrz wtyku. Weź wtyk do ręki i przyjrzyj się jego pinom. Wtyk do linki posiada styki w formie ostrych, trójzębnych zębów. Są one zaprojektowane tak, aby podczas zaciskania wbijać się w środek wielu cienkich drucików żyły, zapewniając pewne i trwałe połączenie elektryczne. Natomiast wtyk do drutu ma styki w formie dwóch blaszek, które obejmują i nacinają izolację z obu stron pojedynczej, sztywnej żyły. To jest najważniejsza, wizualna cecha do odróżnienia obu typów wtyków. Zawsze to sprawdzam, gdy mam wątpliwości.

Oznaczenia na opakowaniach, które rozwieją Twoje wątpliwości

Oprócz wizualnej inspekcji styków, producenci często umieszczają na opakowaniach wtyków RJ45 informacje o ich przeznaczeniu. Zawsze doradzam, aby sprawdzać opakowanie, zwłaszcza przy zakupie większej ilości wtyków. Szukaj typowych oznaczeń, takich jak:

• "for stranded cable"
• "for patch cable"
• "linka"
• "patchcord"
• lub specjalne symbole graficzne wskazujące na elastyczny kabel.

Te napisy rozwieją wszelkie wątpliwości i pozwolą Ci wybrać odpowiedni produkt.

Zarabianie wtyku RJ45 na lince krok po kroku: Od teorii do praktyki

Teraz, gdy już wiesz, dlaczego i jak wybrać odpowiedni wtyk, przejdźmy do praktyki. Zarabianie wtyku RJ45 na kablu typu "linka" to proces, który wymaga precyzji, ale z odpowiednimi narzędziami i instrukcjami staje się prosty. Pamiętaj, że każdy krok jest ważny dla końcowego sukcesu.

Niezbędny arsenał: Jakie narzędzia musisz przygotować?

Zanim zaczniesz, upewnij się, że masz pod ręką odpowiednie narzędzia. Bez nich praca będzie nieefektywna, a efekt końcowy może być niezadowalający. Oto co będzie Ci potrzebne:

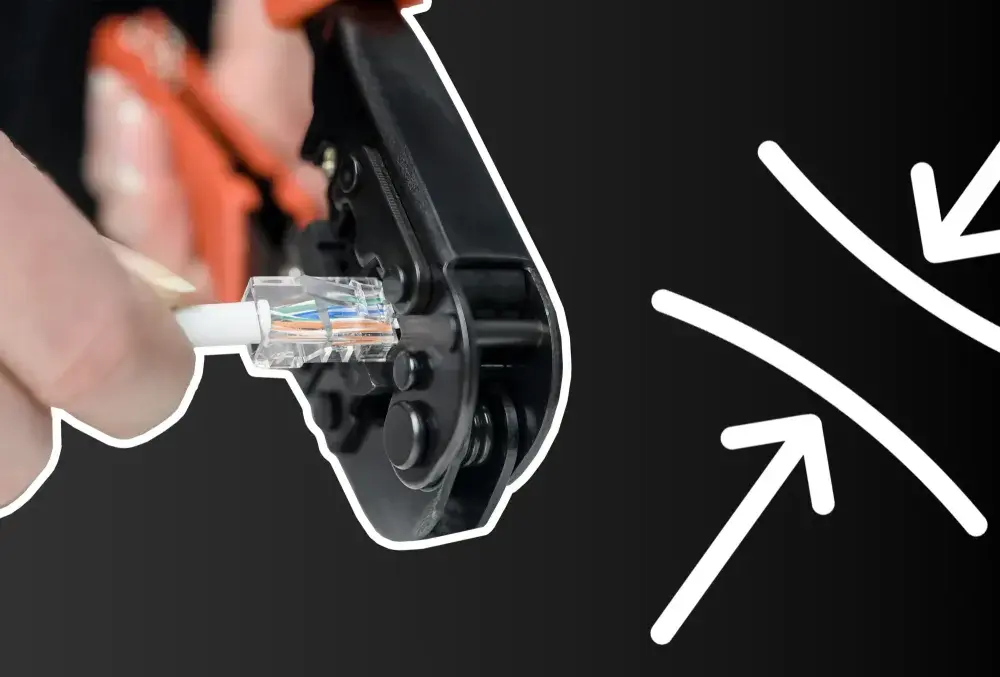

• Zaciskarka do wtyków RJ45 (crimper): To kluczowe narzędzie, które pozwala na jednoczesne zaciśnięcie wszystkich styków we wtyku oraz dociśnięcie uchwytu odciążającego. Wybieraj modele z dobrą opinią, które zapewniają równomierny nacisk.
• Ściągacz izolacji zewnętrznej (stripper): Często jest zintegrowany z zaciskarką. Służy do precyzyjnego usunięcia zewnętrznej izolacji kabla bez uszkadzania wewnętrznych żył.
• Tester kabli sieciowych: Absolutnie niezbędny do weryfikacji poprawności połączenia po zarobieniu wtyku. Pozwala wykryć zwarcia, przerwy i błędy w kolejności żył.

Krok 1: Precyzyjne przygotowanie kabla i zdjęcie izolacji

Rozpocznij od przygotowania kabla. Za pomocą ściągacza izolacji zewnętrznej ostrożnie usuń około 1,5-2 cm zewnętrznej izolacji. Kluczowe jest, aby nie uszkodzić wewnętrznych, kolorowych żył. Zbyt mało izolacji utrudni prawidłowe ułożenie żył, a zbyt dużo osłabi mechaniczne mocowanie wtyku. Po zdjęciu izolacji zobaczysz cztery skręcone pary żył. Na tym etapie nie rozkręcaj ich jeszcze zbyt mocno.

Krok 2: Układanie żył zgodnie ze standardem T568B najpopularniejszym w Polsce

Teraz następuje moment na ułożenie żył w odpowiedniej kolejności. W Polsce i Europie najczęściej stosuje się standard T568B. Oto kolejność kolorów, patrząc od lewej strony wtyku, gdy styki są skierowane do góry, a zatrzask wtyku do dołu:

1. Biało-pomarańczowy
2. Pomarańczowy
3. Biało-zielony
4. Niebieski
5. Biało-niebieski
6. Zielony
7. Biało-brązowy
8. Brązowy

Rozkręć pary żył na minimalną długość, tuż przed włożeniem do wtyku. Im mniej rozkręconych żył, tym lepsza integralność sygnału i mniejsze przesłuchy. Wyprostuj żyły i ułóż je ściśle obok siebie w podanej kolejności.

Krok 3: Wsuwanie żył do wtyku i kontrola ich ułożenia

Gdy żyły są już ułożone w prawidłowej kolejności i wyprostowane, ostrożnie wsuń je do wtyku. Upewnij się, że każda żyła trafia do swojego kanału i dochodzi do samego końca wtyku, dotykając złotych styków. To niezwykle ważne dla zapewnienia dobrego kontaktu. Równie istotne jest, aby zewnętrzna izolacja kabla znalazła się wewnątrz wtyku, pod jego uchwytem odciążającym (tzw. strain relief). Zapewni to mechaniczne zabezpieczenie połączenia i zapobiegnie wyrwaniu kabla.

Krok 4: Pewne i mocne zaciśnięcie wtyku jak zrobić to prawidłowo?

Ostatni, ale nie mniej ważny krok. Umieść wtyk z włożonymi żyłami w odpowiednim gnieździe zaciskarki. Zastosuj pewny, równomierny nacisk na rączki zaciskarki, aż poczujesz opór i usłyszysz charakterystyczne kliknięcie. Styki wbiją się w żyły, a uchwyt odciążający zaciśnie się na izolacji kabla. Pamiętaj, że jednokrotne, mocne zaciśnięcie jest znacznie lepsze niż wielokrotne, słabe, które może prowadzić do niepełnego kontaktu. Po zaciśnięciu wyjmij wtyk i wizualnie sprawdź, czy wszystkie styki są równo dociśnięte i czy izolacja jest dobrze trzymana.

Wtyk ekranowany (FTP) czy nieekranowany (UTP)? Kiedy ekranowanie ma znaczenie

Wybór odpowiedniego typu wtyku to nie tylko kwestia linki czy drutu, ale także ekranowania. To decyzja, która powinna być podyktowana środowiskiem, w jakim kabel będzie pracował, oraz typem użytego kabla. Pamiętaj, że wtyk musi być spójny z typem kabla do kabla ekranowanego używamy wtyku ekranowanego, do nieekranowanego nieekranowanego.

Wtyk UTP: Idealne rozwiązanie do zastosowań domowych i biurowych

Wtyki UTP (Unshielded Twisted Pair) to najpopularniejsze i najbardziej ekonomiczne rozwiązanie. Są one odpowiednie do większości zastosowań domowych i biurowych, gdzie ryzyko zakłóceń elektromagnetycznych (EMI) jest niskie. Jeśli Twój kabel nie jest ekranowany, to właśnie wtyk UTP będzie właściwym wyborem. Ich montaż jest prostszy, a koszt niższy, co czyni je domyślnym wyborem dla większości użytkowników. Sam często używam ich w typowych instalacjach, gdzie nie ma specjalnych wymagań.

Wtyk FTP/STP: Niezbędna ochrona przed zakłóceniami w przemyśle i data center

Wtyki FTP (Foiled Twisted Pair) lub STP (Shielded Twisted Pair) są niezbędne w miejscach narażonych na silne zakłócenia elektromagnetyczne. Mówimy tu o środowiskach przemysłowych, data center, w pobliżu maszyn elektrycznych, linii wysokiego napięcia, czy innych źródeł EMI. Ich konstrukcja zawiera metalową osłonę, która chroni sygnał przed zewnętrznymi zakłóceniami. Pamiętaj jednak, że aby ekranowanie było skuteczne, musisz użyć kabla ekranowanego i prawidłowo uziemić cały tor kablowy. Bez uziemienia ekranowanie może być bezużyteczne, a nawet pogorszyć sytuację, działając jak antena dla zakłóceń.

Rewolucja w zarabianiu? Czym są wtyki przelotowe (pass-through) i czy warto ich używać?

Technologia idzie do przodu, a wraz z nią pojawiają się rozwiązania ułatwiające pracę. Wtyki przelotowe (pass-through) to jedno z takich udogodnień, które znacząco upraszczają proces zarabiania wtyków RJ45. Z mojego punktu widzenia, to naprawdę ciekawa innowacja.

Zalety wtyków przelotowych: Szybsza praca i mniejsze ryzyko błędu

Główną zaletą wtyków przelotowych jest to, że żyły kabla przechodzą przez przednią część wtyku. Dzięki temu możesz łatwo i wizualnie zweryfikować prawidłową kolejność kolorów oraz upewnić się, że wszystkie żyły są w pełni wsunięte do końca wtyku, zanim go zaciśniesz. To znacznie zmniejsza ryzyko błędów, zwłaszcza dla osób mniej doświadczonych, i przyspiesza cały proces montażu, czyniąc go bardziej intuicyjnym. Koniec z zastanawianiem się, czy żyły doszły do końca!

Wymagania i potencjalne wady: Czy potrzebujesz specjalnej zaciskarki?

Tak, jest pewien haczyk. Do wtyków przelotowych zazwyczaj potrzebna jest specjalna zaciskarka. Oprócz standardowego zaciskania styków, taka zaciskarka posiada ostrze, które jednocześnie odcina nadmiarowe końcówki żył wystające z przodu wtyku. To dodatkowy koszt, jeśli nie masz jeszcze takiego narzędzia. Potencjalne wady są więc niewielkie i sprowadzają się głównie do konieczności zakupu dedykowanego narzędzia. Moim zdaniem, dla kogoś, kto często zarabia wtyki, inwestycja w taką zaciskarkę i wtyki przelotowe szybko się zwraca.

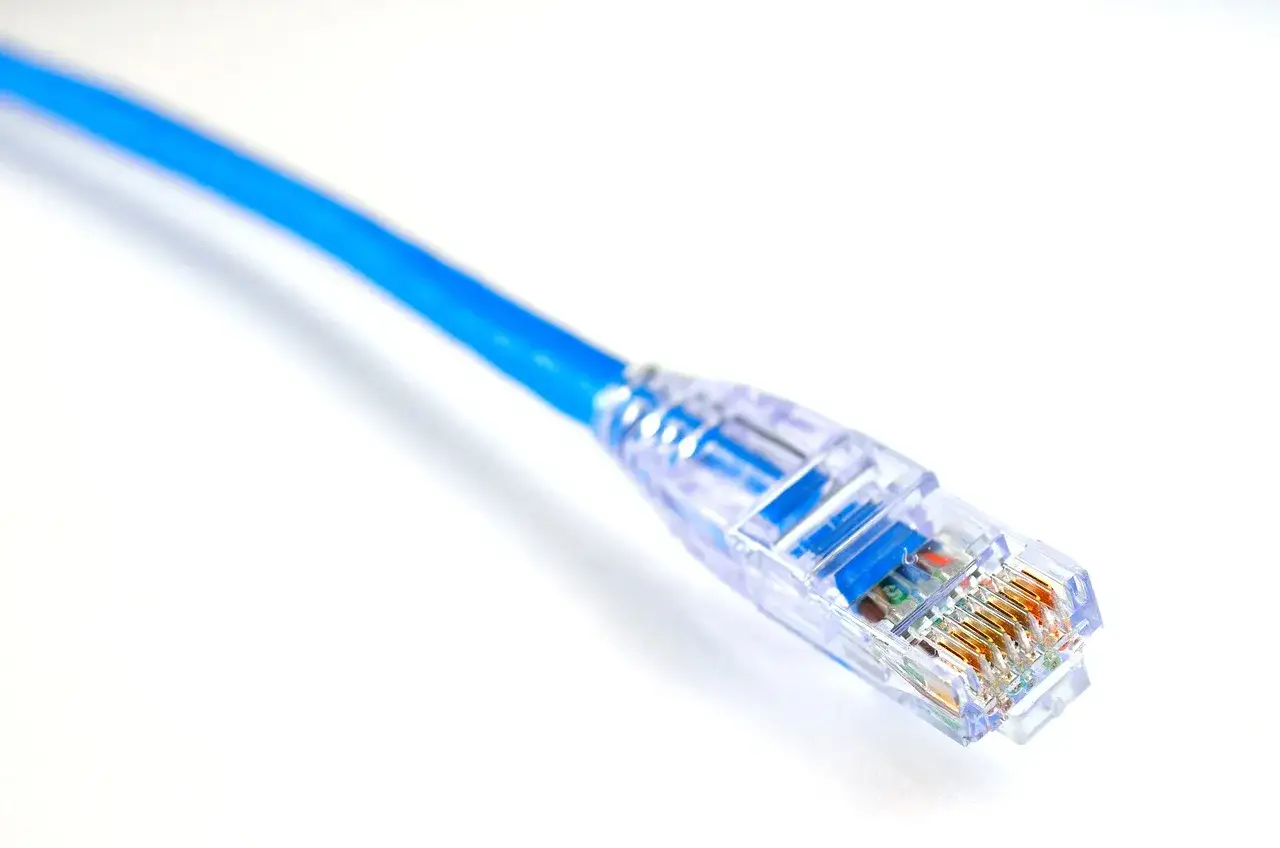

Najczęstsze błędy i jak ich unikać Twoja checklista poprawnego montażu

Nawet z najlepszymi instrukcjami, błędy się zdarzają. Jako ekspert, widziałem ich mnóstwo. Chcę Cię przed nimi przestrzec i dać Ci checklistę, która pomoże Ci uniknąć najczęstszych pułapek. Pamiętaj, że prewencja jest zawsze lepsza niż leczenie.

Błąd #1: Niewłaściwa kolejność kolorów czyli chaos w standardach T568A/B

To chyba najczęstszy błąd. Pomylenie kolejności żył, czyli niezgodność ze standardem T568A lub T568B, prowadzi do braku połączenia lub niestabilnej pracy sieci. Pamiętaj, że w kablu prostym oba końce muszą być zarobione według tego samego standardu (np. oba na T568B). Zawsze podwójnie sprawdzaj kolejność kolorów przed zaciśnięciem wtyku. Możesz nawet wydrukować sobie schemat i mieć go pod ręką.

Błąd #2: Zbyt mocne rozkręcenie par ukryty wróg szybkości Twojej sieci

Wiele osób rozkręca pary żył na zbyt dużą długość, aby łatwiej je ułożyć. To duży błąd! Skręcenie par służy do eliminowania przesłuchów (crosstalk) i zakłóceń elektromagnetycznych. Nadmierne rozwinięcie par, zwłaszcza tuż przed wtykiem, drastycznie obniża parametry transmisyjne kabla, prowadząc do spadku prędkości i zwiększenia błędów w transmisji danych. Rozkręcaj żyły na minimalną, absolutnie niezbędną długość, tuż przed włożeniem do wtyku.

Błąd #3: Niedokładne docięcie żył lub niepełne zaciśnięcie wtyku

Żyły muszą być docięte równo i dochodzić do samego końca wtyku, dotykając styków. Jeśli są za krótkie lub nierówne, niektóre piny mogą nie mieć kontaktu. Podobnie, niepełne zaciśnięcie wtyku zaciskarką może skutkować brakiem kontaktu jednego lub więcej pinów. Konsekwencje to niestabilne połączenie, ograniczenie prędkości (np. do 100 Mb/s zamiast 1 Gb/s) lub całkowity brak połączenia. Upewnij się, że zaciskarka została użyta z odpowiednią siłą, a wszystkie styki są równo dociśnięte.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Błąd #4: Pominięcie kluczowego etapu testowania kabla po zarobieniu

To błąd, który widzę nagminnie. Po zarobieniu wtyków, wiele osób od razu podłącza kabel do sieci. To błąd! Zawsze testuj każdy zarobiony kabel za pomocą testera sieciowego. Tester weryfikuje ciągłość wszystkich żył, poprawność sekwencji (mapowanie pinów) oraz wykrywa zwarcia lub przerwy. Pominięcie tego kroku może prowadzić do długotrwałego i frustrującego diagnozowania problemów w sieci, które można było wykryć od razu, oszczędzając sobie mnóstwo czasu i nerwów.
