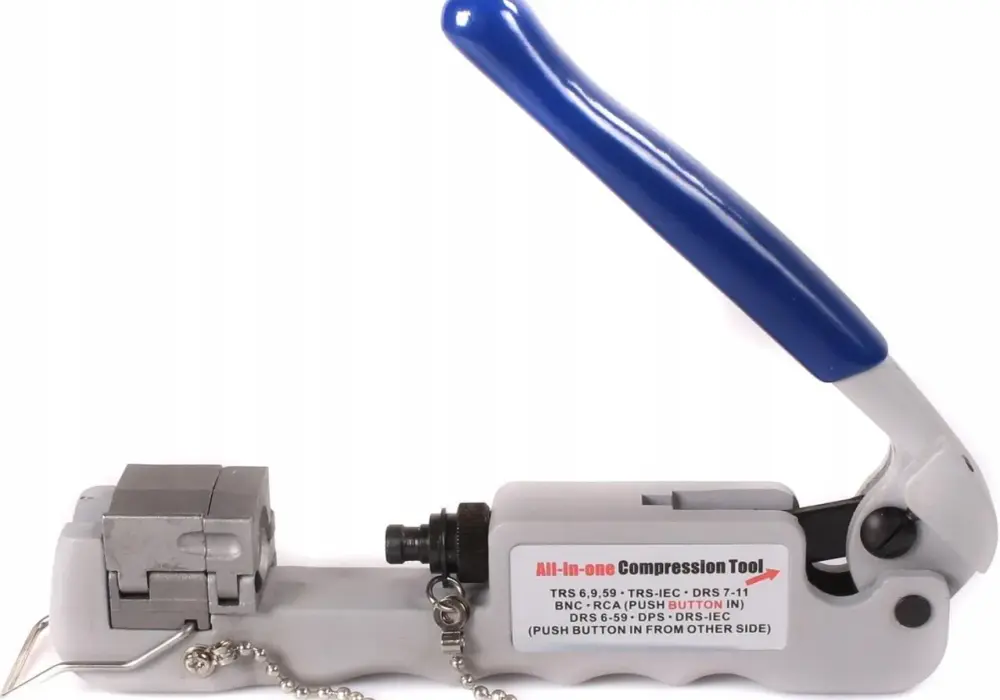

Zaciskarka kompresyjna: Tajniki wyboru i perfekcyjnego montażu.

Artykuł ten jest kompleksowym przewodnikiem po zaciskarkach kompresyjnych do wtyków F, narzędziach niezbędnych do profesjonalnego montażu instalacji RTV/SAT i CCTV. Dowiesz się, dlaczego wtyki kompresyjne są lepsze od tradycyjnych, jak wybrać idealną zaciskarkę oraz jak krok po kroku wykonać perfekcyjne połączenie, unikając najczęstszych błędów. Na przykład, jeśli zastanawiasz się nad najlepszym rozwiązaniem do swojej instalacji, warto zapoznać się z poradami ekspertów z Dipol.com.pl, którzy podkreślają znaczenie prawidłowego doboru narzędzi.

Dlaczego wtyk kompresyjny to najlepszy wybór dla Twojej instalacji antenowej

W świecie instalacji antenowych, gdzie jakość sygnału i niezawodność są kluczowe, wybór odpowiedniego typu złącza ma fundamentalne znaczenie. Tradycyjne wtyki nakręcane, choć powszechnie znane, często ustępują miejsca nowocześniejszym rozwiązaniom. Wtyki kompresyjne oferują szereg przewag, które czynią je preferowanym wyborem dla profesjonalistów i entuzjastów elektroniki. Przede wszystkim, zapewniają one znacznie większą trwałość i odporność mechaniczną. Proces kompresji, polegający na zaciśnięciu metalowego pierścienia na kablu i wtyku, tworzy jednolitą, zwartą strukturę, która jest mniej podatna na uszkodzenia spowodowane wibracjami czy przypadkowymi pociągnięciami. To przekłada się na długoterminową stabilność połączenia. Co więcej, wtyki kompresyjne charakteryzują się doskonałą szczelnością. Specjalna konstrukcja zapobiega przedostawaniu się wilgoci do wnętrza kabla i złącza, co jest częstą przyczyną korozji i degradacji sygnału, szczególnie w instalacjach zewnętrznych. Ta ochrona przed czynnikami atmosferycznymi jest nieoceniona dla zapewnienia bezawaryjnej pracy systemu RTV/SAT i CCTV przez wiele lat. Wreszcie, wtyki kompresyjne pomagają utrzymać stabilne parametry elektryczne połączenia. Precyzyjne dopasowanie i brak luzów minimalizują tłumienie sygnału i odbicia, co bezpośrednio wpływa na lepszą jakość obrazu i dźwięku.

Jak wybrać pierwszą (i ostatnią) zaciskarkę do wtyków F? Kluczowe kryteria

Wybór odpowiedniej zaciskarki kompresyjnej to inwestycja, która może znacząco wpłynąć na jakość i trwałość wykonywanych instalacji. Na rynku dostępnych jest wiele modeli, różniących się funkcjonalnością i ceną, dlatego warto dokładnie przemyśleć swoje potrzeby. Oto kluczowe aspekty, na które powinieneś zwrócić uwagę:

• Zaciskarka uniwersalna czy dedykowana? Proste, dedykowane modele są zazwyczaj tańsze i przeznaczone do konkretnego typu złącza i kabla, na przykład zaciskarka do wtyków F na kablu RG6. Są one dobrym wyborem dla osób wykonujących sporadyczne prace. Bardziej zaawansowane zaciskarki uniwersalne oferują jednak większą elastyczność. Dzięki wymiennym końcówkom i mechanizmom regulacji mogą obsługiwać różne typy złączy (F, BNC, RCA, IEC) oraz kable o różnych średnicach. Jeśli planujesz pracować z różnymi rodzajami instalacji lub złączy, warto rozważyć model uniwersalny.
• Regulacja docisku dlaczego to najważniejsza funkcja Twojej zaciskarki? To funkcja, której nie można lekceważyć. Różni producenci wtyków, tacy jak Cabelcon, PCT, Master czy Dipol, mogą stosować nieco inne tolerancje wymiarowe. Precyzyjna regulacja docisku pozwala na idealne dopasowanie siły zacisku do konkretnego wtyku i kabla, co jest absolutnie kluczowe dla uzyskania trwałego i szczelnego połączenia. Bez tej regulacji istnieje ryzyko zbyt słabego zaciśnięcia (co prowadzi do luźnych połączeń) lub zbyt mocnego (co może uszkodzić kabel lub wtyk).
• Na co zwrócić uwagę przy zakupie? Jakość wykonania to podstawa. Szukaj zaciskarek wykonanych z trwałych materiałów, takich jak hartowana stal. Ergonomiczne rękojeści zapewnią komfort pracy, zwłaszcza podczas długotrwałego użytkowania. Sprawdź mechanizm działania powinien być płynny i precyzyjny. Dobrze jest też poszukać opinii innych użytkowników na temat konkretnych modeli.
• Polecane modele na każdą kieszeń: Dla amatorów i osób wykonujących prace sporadycznie, zaciskarki w cenie do 100 zł mogą być w zupełności wystarczające. Oferują one podstawową funkcjonalność i radzą sobie z typowymi zadaniami. Jednak dla profesjonalnych instalatorów, którzy cenią sobie precyzję, niezawodność i wytrzymałość przy intensywnym użytkowaniu, inwestycja w droższe, markowe zaciskarki, takie jak modele PCT, jest zdecydowanie bardziej uzasadniona. Zapewniają one lepszą jakość wykonania i większą powtarzalność efektów.

Zaciskanie wtyku F krok po kroku: Kompletny poradnik dla początkujących

Wykonanie idealnego połączenia za pomocą zaciskarki kompresyjnej może wydawać się skomplikowane, ale przy odpowiednim przygotowaniu i postępowaniu zgodnie z instrukcją, staje się prostym i satysfakcjonującym procesem. Oto szczegółowy przewodnik krok po kroku:

1. Krok 1: Precyzyjne przygotowanie kabla koncentrycznego (RG6, RG59) przy użyciu ściągacza. To absolutnie kluczowy etap, od którego zależy powodzenie całego procesu. Użyj specjalistycznego ściągacza izolacji do kabli koncentrycznych. Narzędzie to zostało zaprojektowane tak, aby precyzyjnie odciąć zewnętrzną izolację kabla, odsłonić oplot i odizolować żyłę centralną na odpowiednią długość, zazwyczaj około 10-12 mm. Ważne jest, aby żyła centralna pozostała nienaruszona, a oplot był równo przycięty i skierowany do góry, bez luźnych drucików, które mogłyby spowodować zwarcie. Upewnij się, że izolacja wewnętrzna kabla, która otacza żyłę centralną, jest odcięta na odpowiednią długość, tak aby po nałożeniu wtyku, metalowa tuleja wtyku opierała się bezpośrednio o zewnętrzną izolację kabla, a nie o wewnętrzną. Poprawne przygotowanie kabla to podstawa.

2. Krok 2: Prawidłowe nałożenie wtyku kompresyjnego na przewód. Po przygotowaniu kabla, ostrożnie nasuń wtyk kompresyjny na jego koniec. Upewnij się, że żyła centralna kabla wchodzi prosto w otwór wtyku, a oplot równomiernie otacza metalową tuleję wtyku. Wtyk powinien dać się nasunąć na kabel z niewielkim oporem, ale nie powinien wymagać użycia nadmiernej siły. Jeśli czujesz duży opór, sprawdź, czy kabel jest prawidłowo przygotowany i czy nie ma luźnych drucików oplotu.

3. Krok 3: Ustawienie zaciskarki i wykonanie poprawnego zaciśnięcia. Umieść przygotowany wtyk z kablem w odpowiednim gnieździe zaciskarki. Większość zaciskarek kompresyjnych ma specjalnie wyprofilowane szczęki, które idealnie pasują do wtyków F. Upewnij się, że wtyk jest prawidłowo osadzony. Następnie, mocno i pewnie ściśnij rękojeści zaciskarki. Ruch powinien być płynny i zakończony pełnym zaciśnięciem. Niektórzy producenci zalecają wykonanie lekkiego ruchu obrotowego rękojeściami po zaciśnięciu, aby upewnić się, że tuleja wtyku jest w pełni ściśnięta. Ważne jest, aby zaciśnięcie było wystarczająco mocne, aby zapewnić trwałe połączenie, ale nie na tyle silne, aby uszkodzić kabel lub wtyk.

4. Krok 4: Wzrokowa inspekcja połączenia jak sprawdzić, czy wtyk został zaciśnięty idealnie? Po zaciśnięciu, dokładnie obejrzyj połączenie. Tuleja wtyku powinna być równomiernie ściśnięta na całej długości, bez widocznych szczelin czy nierówności. Żyła centralna powinna wystawać z przodu wtyku na około 2-3 mm, a jej koniec powinien być gładki. Oplot kabla powinien być szczelnie zamknięty wewnątrz tulei wtyku. Delikatne pociągnięcie za wtyk powinno potwierdzić, że połączenie jest solidne i nie ma luzów. Jeśli połączenie wygląda nieprawidłowo, lepiej jest odciąć wtyk i zacząć proces od nowa z nowym wtykiem.

Najczęstsze błędy podczas zaciskania wtyków kompresyjnych i jak ich unikać

Nawet przy najlepszych chęciach, w procesie zaciskania wtyków kompresyjnych można popełnić błędy, które skutkują słabą jakością sygnału lub całkowitym brakiem połączenia. Świadomość najczęstszych pułapek i wiedza, jak ich unikać, to klucz do sukcesu.

• Błąd #1: Niewłaściwe przygotowanie przewodu zwarcie gotowe! To chyba najczęstsza i najbardziej brzemienna w skutki pomyłka. Polega ona na nieprawidłowym odizolowaniu kabla, w wyniku czego druciki oplotu dotykają żyły centralnej. Może się to zdarzyć, gdy używamy niewłaściwego narzędzia lub po prostu jesteśmy niedokładni. Nawet pojedynczy drucik oplotu, który przedostał się na żyłę centralną, może spowodować zwarcie. Jak temu zapobiec? Używaj zawsze dedykowanego ściągacza izolacji i dokładnie sprawdzaj przygotowany koniec kabla przed nałożeniem wtyku. Upewnij się, że oplot jest równo przycięty i skierowany do góry, a żyła centralna jest czysta i prosta.

• Błąd #2: Niedopasowanie wtyku, kabla i zaciskarki jak dobrać kompatybilny zestaw? Nie wszystkie wtyki i kable są takie same. Różnią się średnicą zewnętrzną, grubością izolacji czy typem oplotu. Użycie wtyku przeznaczonego do kabla RG6 na kablu RG59 (lub odwrotnie) prawie na pewno doprowadzi do problemów. Podobnie, zaciskarka zaprojektowana do jednego typu złącza może nie działać poprawnie z innym. Zawsze sprawdzaj specyfikację techniczną kabla i wtyku, upewniając się, że są one ze sobą kompatybilne. Jeśli masz zaciskarkę uniwersalną, upewnij się, że używasz odpowiedniej końcówki i ustawień dla danego typu złącza i kabla.

• Błąd #3: Zbyt słabe lub zbyt mocne zaciśnięcie skutki i sposoby na uniknięcie problemu. Siła zaciśnięcia jest kluczowa. Zbyt słabe zaciśnięcie spowoduje, że wtyk będzie luźny, połączenie będzie niestabilne, podatne na zakłócenia i może się rozłączyć. Zbyt mocne zaciśnięcie może natomiast uszkodzić kabel, ściskając go zbyt mocno i deformując żyłę centralną lub oplot, co również negatywnie wpłynie na jakość sygnału. Jak tego uniknąć? Używaj zaciskarki z regulacją docisku i ustaw ją zgodnie z zaleceniami producenta wtyków lub po prostu eksperymentuj na próbkach, aż uzyskasz optymalne, pewne zaciśnięcie. Pamiętaj, że celem jest stworzenie zwartego, szczelnego połączenia, a nie zgniecenie kabla.

Czy sama zaciskarka wystarczy? Niezbędne akcesoria do perfekcyjnego montażu

Choć zaciskarka kompresyjna jest sercem procesu montażu wtyków F, to nie jest jedynym narzędziem, które zapewni profesjonalny i trwały efekt. Aby uzyskać najlepsze rezultaty, warto zaopatrzyć się w kilka dodatkowych akcesoriów, które znacząco ułatwią pracę i zminimalizują ryzyko błędów.

• Ściągacz izolacji dlaczego nóż do tapet to zły pomysł? Jak już wspominaliśmy, precyzyjne przygotowanie kabla jest kluczowe. Dedykowany ściągacz izolacji do kabli koncentrycznych jest zaprojektowany tak, aby zapewnić idealną długość odizolowania żyły centralnej i oplotu, bez ryzyka uszkodzenia żyły lub wprowadzenia luźnych drucików. Użycie noża do tapet czy zwykłego nożyka jest bardzo ryzykowne. Łatwo jest przeciąć żyłę centralną, uszkodzić oplot lub nierówno odciąć izolację, co w konsekwencji prowadzi do problemów z zaciskaniem i jakością sygnału. Ściągacz to niewielki koszt w porównaniu do potencjalnych problemów i frustracji.

• Wybór wtyków kompresyjnych na co zwrócić uwagę (Cabelcon, PCT, Master)? Jakość wtyków ma równie duże znaczenie, co jakość zaciskarki. Warto inwestować w produkty renomowanych producentów, takich jak Cabelcon, PCT czy Master. Te firmy słyną z produkcji wtyków wykonanych z wysokiej jakości materiałów, z precyzyjnie wykonanymi gwintami i tulejami. Zwróć uwagę na materiał wykonania (najlepiej mosiądz niklowany lub podobny stop odporny na korozję) oraz na sposób, w jaki tuleja kompresyjna jest zintegrowana z korpusem wtyku. Dobrej jakości wtyki zapewniają lepsze parametry elektryczne i większą trwałość połączenia.

• Dobór odpowiedniego kabla koncentrycznego a jakość finalnego połączenia. Nawet najlepsza zaciskarka i wtyki nie pomogą, jeśli użyjesz kiepskiej jakości kabla. Kabel koncentryczny to przewodnik sygnału, a jego parametry bezpośrednio wpływają na jakość odbioru. Do instalacji RTV/SAT i CCTV najczęściej stosuje się kable typu RG6 lub RG59. Warto wybierać kable z grubym, miedzianym rdzeniem i gęstym oplotem (np. 90 dB lub więcej), które zapewniają niskie tłumienie sygnału i dobrą ochronę przed zakłóceniami elektromagnetycznymi. Kable typu Triset są również popularnym wyborem, oferując dobry stosunek jakości do ceny. Upewnij się, że wybierasz kabel, który jest przeznaczony do Twojego typu instalacji i spełnia wymagane normy.
