Czy Twoja telewizja naziemna DVB-T/T2 "kratkuje", brakuje kanałów lub sygnał całkowicie zanika? Często winowajcą jest niepozorny element zasilacz antenowy. Ten artykuł pomoże Ci zdiagnozować problem, wybrać odpowiedni zasilacz i prawidłowo go podłączyć, abyś mógł cieszyć się stabilnym odbiorem ulubionych programów. Z mojego doświadczenia wynika, że wiele frustracji związanych z odbiorem telewizji naziemnej można rozwiązać właśnie poprzez odpowiednie podejście do kwestii zasilania anteny.
Sprawny zasilacz antenowy 12V/100mA jest kluczowy dla stabilnego odbioru DVB-T/T2 z anteny aktywnej.
- Zasilacz dostarcza prąd do wzmacniacza w antenie aktywnej, który jest niezbędny do poprawnego odbioru sygnału DVB-T/T2.
- Brak sygnału, pikselizacja obrazu, odbiór tylko części kanałów lub niestabilny sygnał to typowe objawy uszkodzonego zasilacza.
- Przy wyborze nowego zasilacza zwróć uwagę na napięcie (standardowo 12V) i prąd (najczęściej 100mA), a także na obecność separatora.
- Zasilacz z regulacją napięcia może być przydatny w przypadku zbyt silnego lub słabego sygnału, pozwalając na precyzyjne dostosowanie wzmocnienia.
- Anteny pasywne, używane w miejscach o silnym sygnale, nie wymagają zasilacza jego podłączenie nie przyniesie żadnych korzyści.
- Prawidłowe podłączenie zasilacza wymaga wpięcia go między antenę a telewizor/dekoder, z uniknięciem zwarć w kablu koncentrycznym.
Dlaczego zasilacz do anteny to cichy bohater Twojej telewizji?
Zacznijmy od podstaw. Zasilacz antenowy to często niedoceniany, ale absolutnie kluczowy element każdej instalacji naziemnej telewizji cyfrowej DVB-T/T2, zwłaszcza gdy mieszkasz w znacznej odległości od nadajnika (powyżej 30 km). Jego głównym zadaniem jest dostarczenie stabilnego prądu stałego do wzmacniacza lub przedwzmacniacza, który znajduje się w puszce antenowej. Bez tego zasilania, wzmacniacz jest po prostu bezużyteczny, a co za tym idzie sygnał telewizyjny nie dotrze do Twojego telewizora w odpowiedniej jakości. Właśnie dlatego tak ważne jest, aby ten niewielki element działał bez zarzutu.
Antena aktywna vs pasywna wyjaśniamy, kiedy zasilanie jest niezbędne
Kluczowe jest zrozumienie różnicy między anteną aktywną a pasywną. Antena pasywna to prosta konstrukcja, która odbiera sygnał bez żadnego dodatkowego wzmocnienia. Jest idealna, jeśli mieszkasz bardzo blisko nadajnika i sygnał jest na tyle silny, że nie potrzebujesz wspomagania. W takim przypadku zasilacz jest całkowicie zbędny.
Antena aktywna natomiast, jak sama nazwa wskazuje, zawiera w sobie aktywny element wzmacniacz. To właśnie ten wzmacniacz potrzebuje zasilania, aby mógł prawidłowo działać i wzmocnić słaby sygnał docierający z nadajnika. Jeśli masz antenę aktywną, zasilacz jest absolutnie niezbędny do jej funkcjonowania. Bez niego, nawet najlepsza antena aktywna nie spełni swojej roli.
Jaką rolę pełni wzmacniacz i dlaczego bez prądu staje się bezużyteczny?
Wzmacniacz w antenie ma za zadanie zwiększyć moc sygnału telewizyjnego, zanim dotrze on do telewizora. Jest to szczególnie ważne, gdy sygnał jest słaby z powodu dużej odległości od nadajnika, przeszkód terenowych (np. budynków, drzew) lub długiego kabla antenowego, który również powoduje straty sygnału. Bez zasilania, wzmacniacz nie jest w stanie wykonać swojej pracy staje się jedynie biernym elementem, który w najlepszym wypadku przepuszcza sygnał bez wzmocnienia, a w najgorszym może go nawet osłabiać. Efektem jest drastyczne pogorszenie jakości obrazu lub całkowity brak sygnału. To trochę jak próba uruchomienia samochodu bez paliwa niby wszystko jest, ale nie działa.
Sygnał zniknął lub "kratkuje"? Oto 5 sygnałów, że winowajcą może być zasilacz
Problemy z odbiorem telewizji naziemnej DVB-T/T2 potrafią być frustrujące. Zanim zaczniesz szukać problemu w telewizorze czy dekoderze, sprawdź zasilacz antenowy. Z mojego doświadczenia wynika, że to często pomijany, a jednocześnie bardzo częsty powód kłopotów. Oto najczęstsze objawy, które wskazują na jego uszkodzenie lub nieprawidłowe działanie:
Brak sygnału lub ciągły komunikat "Słaby sygnał" najczęstszy objaw
To najbardziej oczywisty sygnał. Jeśli na ekranie telewizora pojawia się komunikat o braku sygnału lub o jego słabej jakości, a wcześniej wszystko działało poprawnie, zasilacz jest jednym z pierwszych podejrzanych. Bez zasilania, wzmacniacz w antenie nie działa, co skutkuje brakiem wzmocnienia sygnału. W takiej sytuacji warto zacząć diagnostykę właśnie od niego.
Obraz rwie się i pikselizuje? To może być wina zasilania
Charakterystyczne "kratkowanie" obrazu, zacinanie się, pojawianie się artefaktów lub tzw. "śnieżenie" (choć w telewizji cyfrowej rzadziej niż w analogowej) to również częste objawy problemów z zasilaniem. Sygnał jest zbyt słaby lub niestabilny, aby telewizor mógł go poprawnie zdekodować, co objawia się właśnie takimi zakłóceniami wizualnymi. Pikselizacja to klasyczny symptom zbyt słabego sygnału, który często wynika z niedziałającego wzmacniacza.
Dlaczego odbierasz tylko część kanałów? Problem z zasilaniem multipleksów
Jeśli odbierasz tylko niektóre kanały, a inne są niedostępne lub "kratkują", może to wskazywać na problem z zasilaczem. Różne multipleksy (czyli pakiety kanałów nadawane na różnych częstotliwościach) mogą mieć różną siłę sygnału. Uszkodzony lub niedopasowany zasilacz może nie zapewniać wystarczającego wzmocnienia dla słabszych multipleksów, przez co nie są one odbierane prawidłowo. To częsta sytuacja, gdy np. kanały MUX-1 działają, a MUX-2 już nie.
Sygnał skacze od zera do maksimum? Sprawdź stabilność zasilacza
Niestabilny sygnał, którego siła i jakość "skaczą" od bardzo niskich do wysokich wartości, to kolejny sygnał alarmowy. Może to świadczyć o tym, że zasilacz dostarcza niestabilne napięcie do wzmacniacza, który przez to pracuje w sposób przerywany lub nieefektywny. Taka niestabilność uniemożliwia telewizorowi utrzymanie ciągłego odbioru, co prowadzi do ciągłych przerw w obrazie i dźwięku. Stabilność zasilania jest kluczowa dla stabilności sygnału.
Jak samodzielnie zdiagnozować problem? Prosty test z diodą LED na obudowie
Większość zasilaczy antenowych wyposażona jest w małą diodę LED, która sygnalizuje jego pracę. Jeśli po podłączeniu zasilacza do gniazdka dioda nie świeci, to najprawdopodobniej zasilacz jest uszkodzony lub w instalacji występuje zwarcie. To najprostszy i najszybszy sposób na wstępną diagnozę. Pamiętaj, że dioda powinna świecić światłem ciągłym miganie lub słabe świecenie również może wskazywać na problem. Warto to sprawdzić w pierwszej kolejności, zanim zaczniemy szukać bardziej skomplikowanych usterek.
Wybór nowego zasilacza na co zwrócić uwagę, by nie kupić dwa razy?
Jeśli diagnoza wskazuje na zasilacz, czas na zakup nowego. Aby uniknąć rozczarowania i konieczności ponownego zakupu, zwróć uwagę na kilka kluczowych parametrów. Pamiętaj, że dobrze dobrany zasilacz to inwestycja w stabilny odbiór na lata.
Napięcie 12V i prąd 100mA czy to uniwersalny standard dla polskich anten?
Dla większości wzmacniaczy antenowych stosowanych w Polsce, standardowe napięcie wyjściowe to 12V. Jest to wartość, która zapewnia optymalną pracę większości wzmacniaczy. Jeśli chodzi o prąd wyjściowy, najczęściej spotykana wartość to 100mA. Taki zasilacz w zupełności wystarcza do zasilania pojedynczego wzmacniacza. Na rynku dostępne są również mocniejsze modele (200mA, 300mA), przeznaczone do bardziej rozbudowanych instalacji, np. z kilkoma wzmacniaczami lub rozgałęzieniami sygnału, ale dla typowej instalacji domowej 100mA jest wystarczające. Zawsze warto sprawdzić wymagania wzmacniacza, choć 12V/100mA to bardzo bezpieczny wybór.

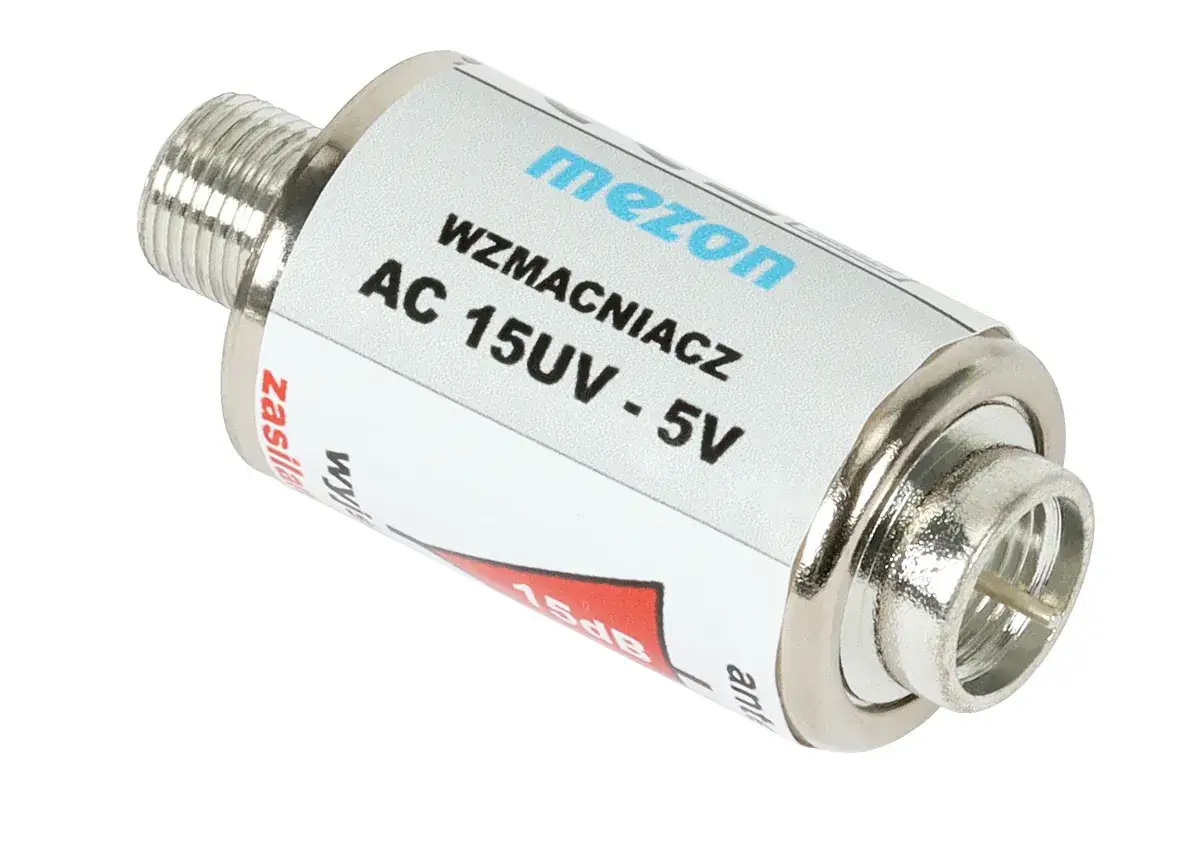

Zasilacz z regulacją czy bez? Kiedy warto dopłacić za pokrętło mocy?
Zasilacze z regulacją napięcia (np. w zakresie 2-12V) są nieco droższe, ale oferują większą elastyczność. Pozwalają na precyzyjne dostosowanie wzmocnienia sygnału. Kiedy warto w nie zainwestować?
- Zbyt silny sygnał (przesterowanie): Jeśli mieszkasz stosunkowo blisko nadajnika, a sygnał jest bardzo silny, wzmacniacz może zostać przesterowany. Objawia się to podobnymi zakłóceniami jak zbyt słaby sygnał (pikselizacja, zacinanie). Regulacja napięcia pozwala zmniejszyć moc wzmocnienia, eliminując przesterowanie.
- Długi kabel antenowy: Długie kable powodują straty sygnału. Regulacja pozwala na precyzyjne dobranie odpowiedniego poziomu wzmocnienia, aby skompensować te straty.
Jeśli nie masz pewności, czy sygnał jest zbyt silny, czy zbyt słaby, zasilacz z regulacją jest bezpieczniejszym wyborem, dającym możliwość optymalizacji odbioru. Pozwala to na "dostrojenie" instalacji do lokalnych warunków.
Co to jest separator (zwrotnica) i dlaczego jest integralną częścią zasilacza?
Separator (często nazywany też zwrotnicą) to kluczowy element, który zawsze jest wbudowany we wtyk antenowy zasilacza. Jego zadaniem jest rozdzielenie sygnału telewizyjnego od prądu zasilającego. Z jednej strony separator "wpuszcza" prąd stały z zasilacza do kabla koncentrycznego w kierunku anteny, aby zasilić wzmacniacz. Z drugiej strony, blokuje przepływ tego prądu w stronę telewizora lub dekodera, chroniąc je przed uszkodzeniem, a jednocześnie przepuszcza sygnał telewizyjny z anteny do odbiornika. Bez separatora, zasilanie nie dotarłoby do wzmacniacza, a prąd mógłby uszkodzić telewizor. Jest to więc niezbędny element bezpieczeństwa i funkcjonalności.
Czy zmiana standardu na DVB-T2/HEVC wymaga wymiany zasilacza antenowego?
Sama zmiana standardu nadawania na DVB-T2/HEVC nie wymusza wymiany zasilacza antenowego. Zasilacz dostarcza prąd do wzmacniacza, a nie przetwarza sygnału. Jeśli Twój obecny zasilacz działał poprawnie ze standardem DVB-T, to będzie działał również z DVB-T2/HEVC. Należy jednak pamiętać, że nowy standard jest bardziej wrażliwy na jakość sygnału. Oznacza to, że sprawna i optymalnie działająca instalacja antenowa, w tym niezawodny zasilacz, jest jeszcze bardziej kluczowa dla stabilnego odbioru. Jeśli więc masz stary, podejrzany zasilacz, przejście na DVB-T2/HEVC to dobry moment, by rozważyć jego wymianę na nowy, sprawny model.
Podłączanie zasilacza krok po kroku instrukcja, z którą poradzisz sobie w 5 minut
Prawidłowe podłączenie zasilacza antenowego jest proste, ale wymaga uwagi, aby uniknąć typowych błędów. Z mojego doświadczenia wiem, że najwięcej problemów wynika z pośpiechu i niedokładności. Oto instrukcja krok po kroku, która pomoże Ci to zrobić poprawnie:
-
Przygotowanie kabla koncentrycznego jak uniknąć najczęstszego błędu, czyli zwarcia?
To najważniejszy etap. Kabel koncentryczny składa się z żyły głównej (miedziany drut w środku) i oplotu (cienkie druciki ekranujące). Podczas zarabiania końcówki kabla (np. do wtyku F lub wtyku antenowego), upewnij się, że żadna z drucików oplotu nie dotyka żyły głównej. Zwarcie tych dwóch elementów uniemożliwi działanie zasilacza i może go uszkodzić. Starannie odizoluj żyłę główną od oplotu, używając nożyka lub specjalnego ściągacza do kabli. To jest absolutna podstawa, bez której cała instalacja nie zadziała.
-

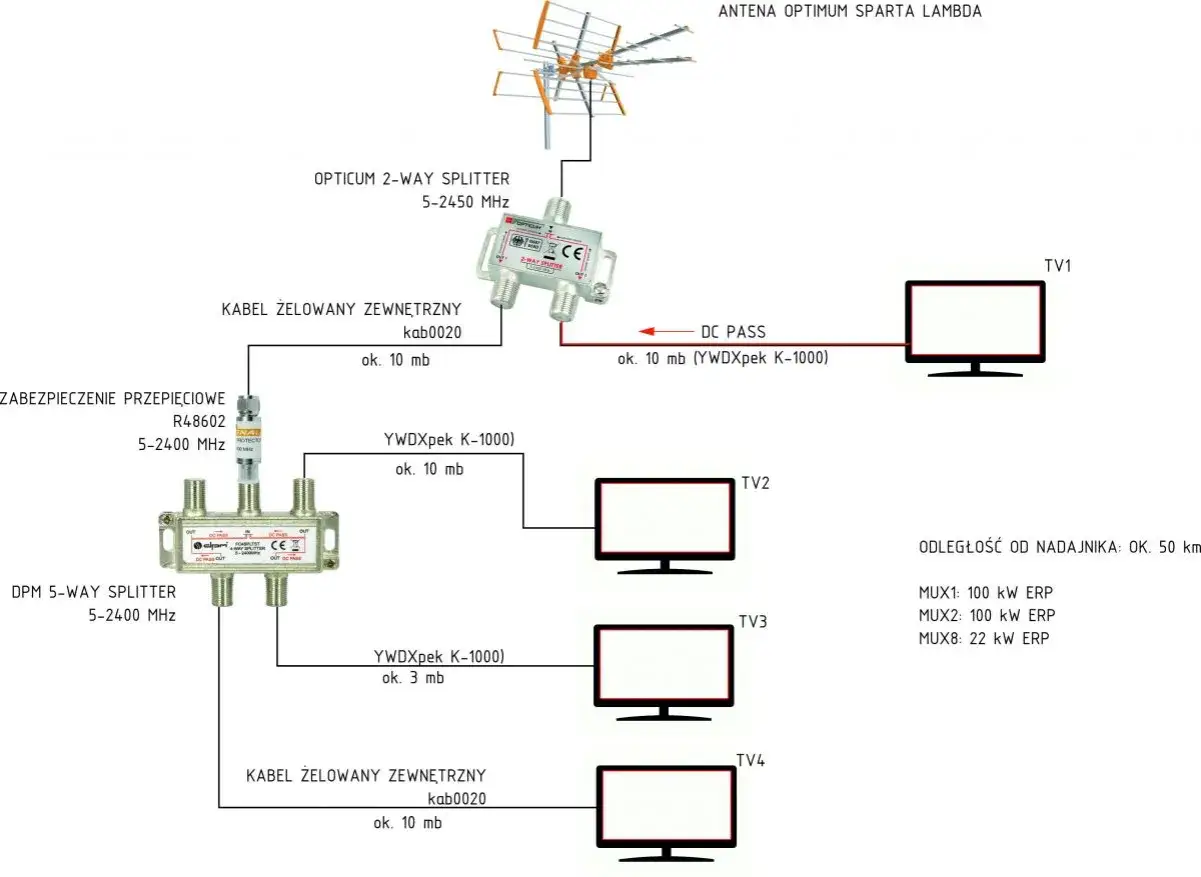

Schemat podłączenia: antena -> separator zasilacza -> telewizor. Gdzie jest miejsce zasilacza?
Standardowy schemat podłączenia jest następujący:
- Kabel koncentryczny z anteny podłącz do gniazda "ANT" lub "IN" we wtyku antenowym z separatorem zasilacza.
- Wtyk antenowy z separatorem podłącz bezpośrednio do gniazda antenowego w telewizorze lub dekoderze DVB-T/T2.

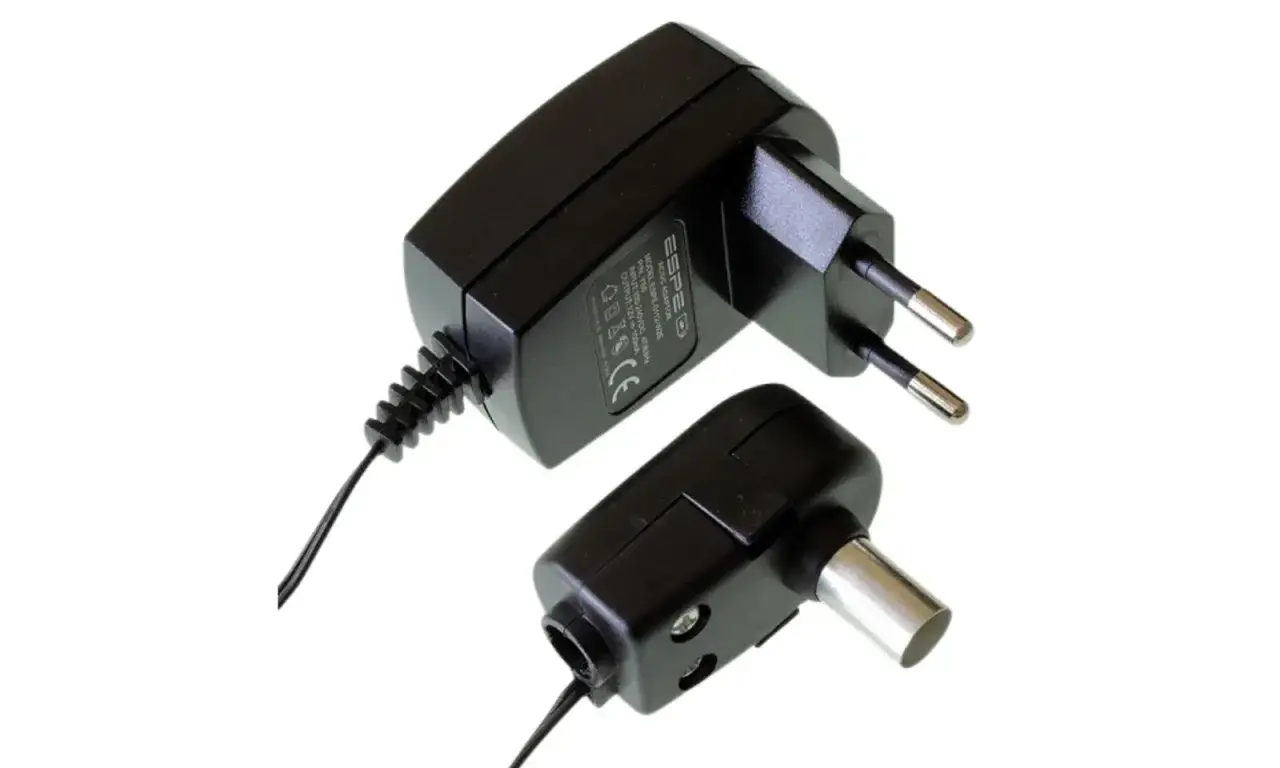

- Sam zasilacz (kostka z diodą i wtyczką do gniazdka) podłącz do gniazdka elektrycznego. Kabel z zasilacza prowadzi do wtyku z separatorem.
Pamiętaj, że zasilacz przeznaczony jest do użytku wewnętrznego, w suchym miejscu. Nie wystawiaj go na działanie wilgoci czy ekstremalnych temperatur.
-
Dioda na zasilaczu nie świeci po podłączeniu? Oto możliwe przyczyny
Jeśli po podłączeniu zasilacza do gniazdka dioda LED nie świeci, sprawdź następujące punkty:
- Gniazdko elektryczne: Upewnij się, że gniazdko, do którego podłączyłeś zasilacz, jest sprawne i jest w nim prąd. Spróbuj podłączyć do niego inne urządzenie.
- Zasilacz: Być może sam zasilacz jest uszkodzony. Jeśli masz możliwość, sprawdź go w innym miejscu lub użyj multimetru.
- Zwarcie w instalacji: Najczęstszą przyczyną jest zwarcie w kablu koncentrycznym (jak opisano w punkcie 1) lub w puszce antenowej (np. uszkodzony wzmacniacz, zwarcie w jego złączach). Odłącz kabel od wtyku z separatorem i sprawdź, czy dioda się zaświeci. Jeśli tak, problem leży w kablu lub antenie.
- Uszkodzony wzmacniacz: Rzadziej, ale zdarza się, że uszkodzony wzmacniacz w antenie powoduje zwarcie, co uniemożliwia działanie zasilacza.
Czy zawsze potrzebujesz zasilacza? Sytuacje, w których jest on zbędny
Mimo że zasilacz antenowy jest kluczowy dla wielu instalacji DVB-T/T2, istnieją sytuacje, w których jest on całkowicie zbędny, a nawet jego podłączenie nie przyniesie żadnych korzyści. Warto o tym pamiętać, aby niepotrzebnie nie komplikować instalacji i nie generować dodatkowych kosztów.
Mieszkasz blisko nadajnika? Sprawdź, czy antena pasywna nie będzie lepszym rozwiązaniem
Jeśli Twoje miejsce zamieszkania znajduje się w niewielkiej odległości od nadajnika telewizyjnego (zazwyczaj do 20-30 km, w zależności od mocy nadajnika i ukształtowania terenu), sygnał telewizyjny może być na tyle silny, że antena pasywna w zupełności wystarczy. Anteny pasywne nie posiadają wbudowanego wzmacniacza, więc nie potrzebują zasilania. Ich zaletą jest prostota, niższa cena i brak ryzyka przesterowania sygnału (co może się zdarzyć przy zbyt silnym wzmocnieniu). Zastosowanie zasilacza z anteną pasywną jest bezcelowe nie wzmocni sygnału, ponieważ nie ma w niej elementu, który mógłby być zasilany. W takich warunkach zasilacz jest po prostu zbędny.
Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?
Jak rozpoznać, czy w Twojej antenie jest wzmacniacz czy tylko symetryzator?
Rozróżnienie między anteną ze wzmacniaczem a anteną z symetryzatorem jest kluczowe dla podjęcia decyzji o potrzebie zasilacza:

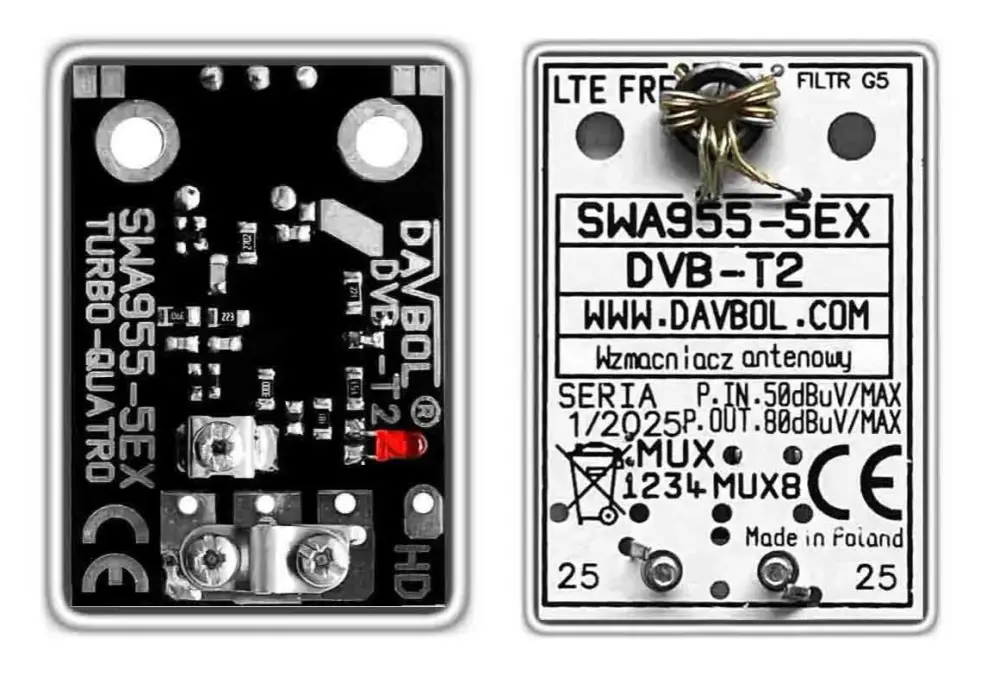

- Antena ze wzmacniaczem (aktywna): W puszce antenowej (zazwyczaj w miejscu, gdzie podłącza się kabel koncentryczny) znajduje się mała płytka elektroniczna z elementami aktywnymi (np. tranzystorami, układami scalonymi). Często na obudowie anteny lub w jej specyfikacji jest informacja o wbudowanym wzmacniaczu lub aktywnym działaniu. Takie anteny wymagają zasilania.
- Antena z symetryzatorem (pasywna): W puszce antenowej również znajduje się płytka, ale jest to prosty układ pasywny (najczęściej transformator dopasowujący impedancję), który nie wymaga zasilania. Symetryzator służy jedynie do dopasowania impedancji anteny do impedancji kabla koncentrycznego, co poprawia jakość sygnału, ale go nie wzmacnia. Jeśli w specyfikacji anteny jest mowa tylko o symetryzatorze, zasilacz nie jest potrzebny.
W razie wątpliwości zawsze warto sprawdzić specyfikację anteny lub zajrzeć do puszki antenowej (o ile jest to możliwe i bezpieczne), aby upewnić się, z jakim typem anteny masz do czynienia. To pozwoli uniknąć niepotrzebnego zakupu i potencjalnych problemów.
