TV blisko ściany? Złączka kątowa ratuje kabel i sygnał!

W dzisiejszych czasach, gdy telewizory stają się coraz cieńsze i często wiszą na ścianie niczym obrazy, problem z wystającym kablem antenowym staje się niezwykle powszechny. Jeśli zmagasz się z nieestetycznie zagiętym przewodem lub obawiasz się o uszkodzenie gniazda w swoim odbiorniku, ten artykuł jest dla Ciebie. Przedstawię Ci praktyczne rozwiązania i wskazówki dotyczące złączek kątowych, które pomogą Ci zachować estetykę, funkcjonalność i wysoką jakość sygnału telewizyjnego.

Telewizor przy samej ścianie? Oto rozwiązanie Twojego problemu z kablem antenowym

Wielu z nas marzy o minimalistycznym wnętrzu, gdzie telewizor idealnie przylega do ściany. Niestety, rzeczywistość często brutalnie weryfikuje te plany, gdy okazuje się, że za telewizorem brakuje miejsca na swobodne podłączenie kabli. Właśnie w takich sytuacjach złączka kątowa staje się nieocenionym pomocnikiem, rozwiązującym problem, zanim ten na dobre się rozwinie.

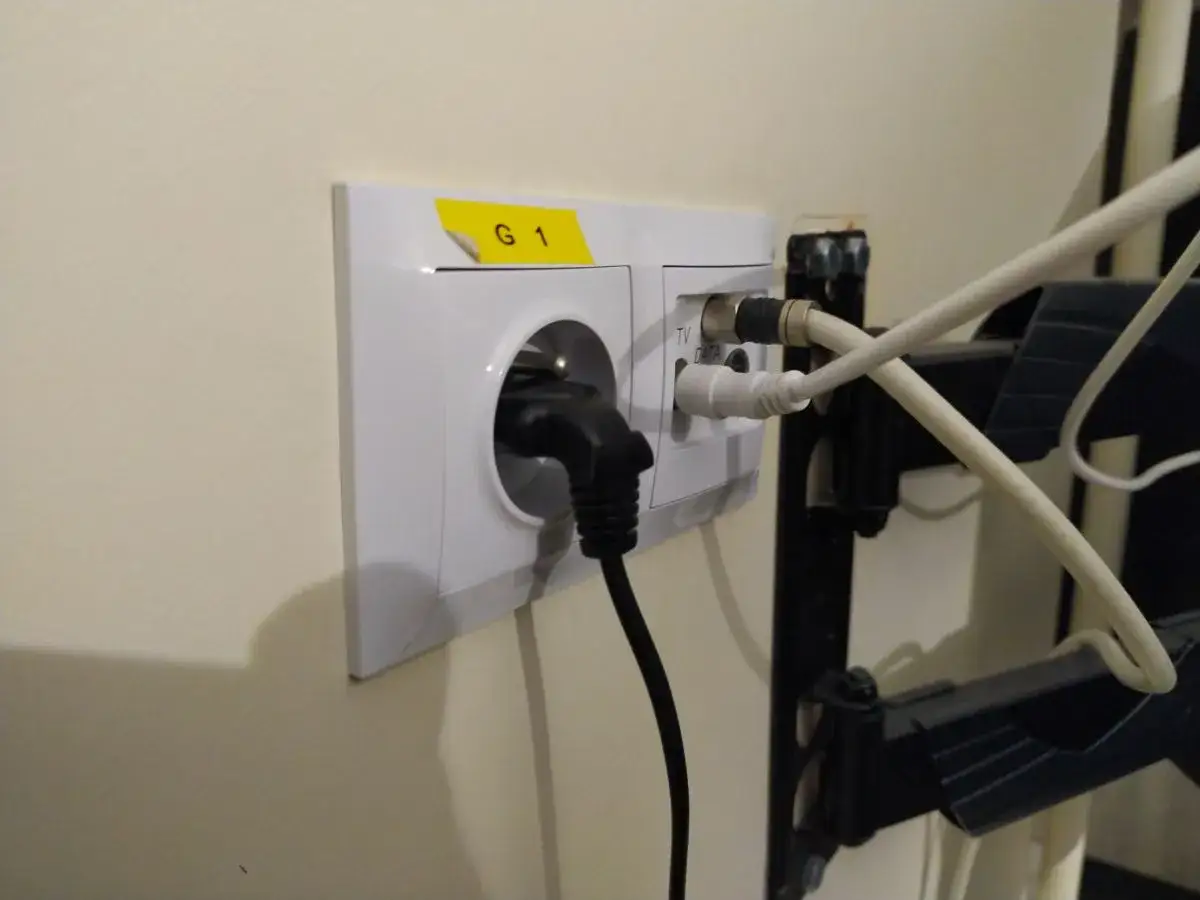

Dlaczego prosta wtyczka to problem przy płaskim montażu TV?

Kiedy telewizor wisi blisko ściany, standardowa, prosta wtyczka antenowa staje się prawdziwym utrapieniem. Jej konstrukcja wymusza na kablu nienaturalne zagięcie, co prowadzi do szeregu niepożądanych konsekwencji. Z mojego doświadczenia wynika, że najczęstsze problemy to:

• Nadmierne zginanie i naprężanie kabla: Ciągłe zginanie kabla pod ostrym kątem może prowadzić do jego uszkodzenia. Mowa tu nie tylko o pęknięciach izolacji zewnętrznej, ale przede wszystkim o przerwaniu delikatnej żyły sygnałowej lub oplotu ekranującego wewnątrz kabla. To z kolei bezpośrednio przekłada się na jakość odbieranego sygnału.
• Ryzyko uszkodzenia gniazda w telewizorze: Nacisk wywierany przez zagięty kabel na wtyczkę, a co za tym idzie na gniazdo w telewizorze, może z czasem doprowadzić do jego poluzowania lub nawet fizycznego uszkodzenia. Naprawa takiego gniazda bywa kosztowna i skomplikowana.
• Pogorszenie jakości sygnału: Uszkodzony kabel to niemal pewność pogorszenia jakości sygnału. Może objawiać się to "pikselozą" obrazu, zanikami sygnału, a w skrajnych przypadkach całkowitym brakiem odbioru.
• Nieestetyczny wygląd i niemożność dosunięcia telewizora do ściany: Wystający, zagięty kabel psuje cały efekt płaskiego montażu. Telewizor nie może przylegać idealnie do ściany, a cała instalacja wygląda po prostu niechlujnie.

Złączka kątowa mały element, który ratuje instalację i estetykę

Na szczęście istnieje proste, eleganckie i niedrogie rozwiązanie tych problemów złączka kątowa. To niewielki element, który potrafi zdziałać cuda w ciasnych przestrzeniach. Czym jest i jak działa? Złączka kątowa to po prostu adapter, który zmienia kierunek kabla o 90 stopni, umożliwiając jego poprowadzenie równolegle do ściany, zamiast prostopadle. Oto jej główne korzyści:

• Umożliwia dosunięcie telewizora do ściany: To jej podstawowa i najbardziej widoczna zaleta. Dzięki niej telewizor może przylegać do ściany tak blisko, jak pozwala na to uchwyt, co znacząco poprawia estetykę wnętrza.
• Chroni kabel przed zginaniem i uszkodzeniami mechanicznymi: Kabel jest prowadzony w naturalny sposób, bez ostrych zagięć, co minimalizuje ryzyko jego uszkodzenia i przedłuża żywotność.
• Zapewnia stabilne i pewne połączenie: Dobrze dobrana i zamontowana złączka kątowa gwarantuje solidne połączenie, które nie będzie się luzować ani przerywać sygnału.
• Jest to proste i niedrogie rozwiązanie powszechnego problemu: Koszt złączki jest minimalny w porównaniu do korzyści, jakie oferuje, a jej montaż jest zazwyczaj bardzo łatwy.

W mojej ocenie, to jeden z tych drobiazgów, który potrafi znacząco poprawić komfort użytkowania sprzętu RTV i estetykę domowej instalacji.

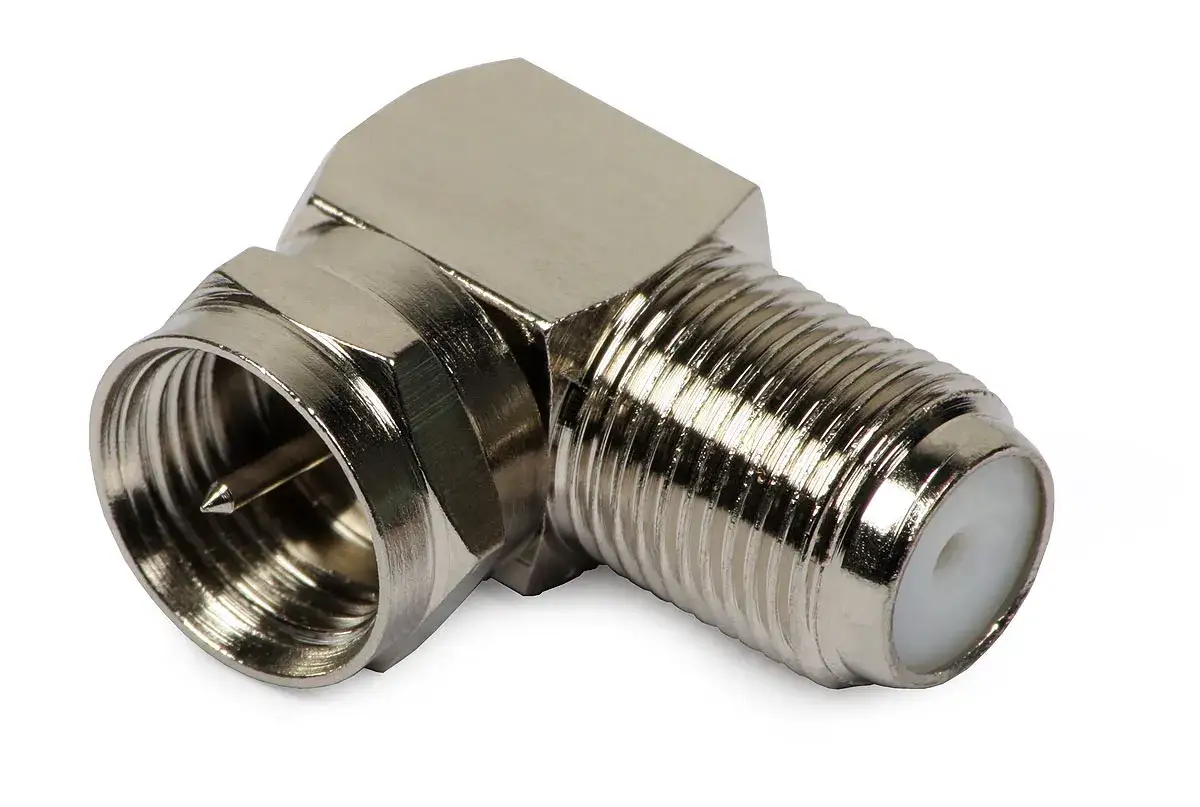

Jak wybrać idealną złączkę kątową? Kluczowe różnice, które musisz znać

Wybór odpowiedniej złączki kątowej może wydawać się skomplikowany ze względu na różne typy i standardy. Jednak z moimi wskazówkami z łatwością dokonasz właściwego wyboru. Kluczem jest zrozumienie podstawowych różnic i sprawdzenie, jakiego typu złącza potrzebujesz.

Typ F czy tradycyjny IEC? Sprawdź, które gniazdo masz w telewizorze

Na rynku dominują dwa główne typy złącz antenowych. Zanim kupisz złączkę, koniecznie sprawdź, jakie gniazdo znajduje się w Twoim telewizorze lub tunerze!

• Złącze IEC (antenowe TV):
  • Charakterystyka: To tradycyjne, wciskane złącze, które znamy od lat. Jest proste w obsłudze wystarczy wcisnąć wtyczkę do gniazda.
  • Zastosowanie: Jest powszechne w Europie i służy do odbioru telewizji naziemnej (DVB-T/T2). Znajdziesz je w większości telewizorów, tunerów DVB-T oraz w gniazdkach antenowych ściennych.
  • Jak rozpoznać: Gniazdo IEC jest okrągłe, z otworem w środku (to jest gniazdo żeńskie, do którego wchodzi wtyk męski z bolcem) lub z wystającym bolcem (to jest gniazdo męskie, do którego podłączamy wtyk żeński z otworem).
• Złącze F:
  • Charakterystyka: To nakręcane złącze, które zapewnia bardzo pewne i stabilne połączenie. Jest bardziej odporne na przypadkowe wypięcie i lepiej chroni sygnał przed zakłóceniami.
  • Zastosowanie: Jest standardem w instalacjach telewizji satelitarnej, telewizji kablowej, a także często wykorzystuje się je przy wzmacniaczach, rozgałęźnikach sygnału i modemach kablowych.
  • Jak rozpoznać: Gniazdo F jest gwintowane. Często widać w nim wystającą żyłę centralną kabla, która służy jako styk.

Moja rada: zawsze najpierw spójrz na gniazdo w swoim urządzeniu. To najprostszy sposób, by uniknąć pomyłki.

Wtyk (męski) czy gniazdo (żeńskie)? Prosty sposób, by się nie pomylić

Złączki, podobnie jak ludzie, mają swoją "płeć". Rozróżnienie między wtykiem a gniazdem jest kluczowe dla prawidłowego połączenia:

• Wtyk (męski): Posiada bolec lub inną wystającą część, która wchodzi do gniazda. W kontekście złączek kątowych, wtyk męski jest zazwyczaj tym elementem, który podłączasz bezpośrednio do gniazda antenowego w telewizorze lub tunerze.
• Gniazdo (żeńskie): Posiada otwór, do którego wchodzi wtyk. Gniazda żeńskie znajdziesz np. w przedłużaczach antenowych, rozgałęźnikach czy niektórych gniazdkach ściennych.

Praktyczna wskazówka: Jeśli szukasz złączki do podłączenia kabla do telewizora, najprawdopodobniej potrzebujesz złączki kątowej z wtykiem (męskim), która wejdzie w gniazdo żeńskie w telewizorze.

Przejściówka kątowa kiedy potrzebujesz połączyć dwa różne standardy?

Czasami zdarza się, że masz kabel zakończony jednym typem złącza, a gniazdo w urządzeniu jest innego typu. W takich sytuacjach z pomocą przychodzą przejściówki kątowe:

• Wyjaśnienie: Przejściówka kątowa to złączka, która konwertuje jeden typ złącza na inny, zachowując jednocześnie kątową formę. Na przykład, może to być przejściówka z gniazda F na wtyk IEC.
• Przykładowe zastosowania:
  • Chcesz podłączyć kabel satelitarny (zakończony złączem F) do telewizora, który ma tylko gniazdo IEC do telewizji naziemnej.
  • Adaptujesz istniejącą instalację, w której kable są zakończone innym standardem niż Twoje nowe urządzenie.
• Ważna uwaga: Przejściówki są bardzo wygodne, ale pamiętaj, że każde dodatkowe połączenie w torze sygnałowym może wprowadzać minimalne tłumienie. Staraj się minimalizować liczbę połączeń, aby zachować jak najwyższą jakość sygnału. Jeśli to możliwe, zawsze lepiej jest użyć kabla z odpowiednimi złączami na obu końcach.

Montaż krok po kroku: Jak samodzielnie podłączyć złączkę kątową?

Samodzielny montaż złączki kątowej nie jest trudny, ale wymaga precyzji i zrozumienia kilku kluczowych zasad. Pamiętaj, że nawet najmniejszy błąd może skutkować pogorszeniem jakości sygnału lub jego całkowitym brakiem. Poniżej przedstawiam instrukcję, która pomoże Ci przejść przez ten proces bez problemów.

Przygotowanie kabla koncentrycznego fundament dobrego sygnału

Prawidłowe przygotowanie (zarobienie) kabla to absolutna podstawa. To od niego w dużej mierze zależy jakość sygnału. Oto jak to zrobić:

1. Odpowiednie przycięcie izolacji: Delikatnie nacięcie i usunięcie zewnętrznej izolacji kabla na długość około 1-1,5 cm. Uważaj, aby nie uszkodzić oplotu ekranującego pod spodem.
2. Wywinięcie oplotu (ekranu): Oplot, czyli siatka z cienkich drucików, musi zostać wywinięty na zewnętrzną izolację kabla. Jest to kluczowe dla ekranowania sygnału. Upewnij się, że żaden z drucików oplotu nie dotyka żyły głównej (centralnej) kabla to spowodowałoby zwarcie!
3. Usunięcie folii ekranującej (jeśli jest): Pod oplotem często znajduje się cienka folia aluminiowa. Jeśli jest, usuń jej nadmiar, pozostawiając tylko niewielki fragment, który również powinien być wywinięty razem z oplotem. Ponownie, upewnij się, że folia nie dotyka żyły głównej.
4. Przycięcie żyły głównej: Żyła główna (centralna, miedziana) powinna wystawać na odpowiednią długość. Zazwyczaj jest to około 1-2 mm poza obudowę złączki po jej zamontowaniu. Zbyt długa żyła może łatwo się zgiąć i dotknąć oplotu, powodując zwarcie.

Instalacja typowej złączki IEC (skręcanej)

Większość złączek IEC do samodzielnego montażu jest typu skręcanego. Proces wygląda następująco:

1. Odkręć obudowę złączki: Zazwyczaj składa się ona z kilku części nakrętki, metalowego korpusu i plastikowej wkładki.
2. Wsuń kabel przez nakrętkę i obudowę: Najpierw nałóż na przygotowany kabel nakrętkę, a następnie resztę obudowy złączki.
3. Przykręć żyłę sygnałową do wewnętrznego bolca złączki: W środku złączki znajduje się mały bolec z otworem lub śrubką. Włóż w niego żyłę główną kabla i dokładnie ją przykręć/zaciśnij.
4. Upewnij się, że oplot ma kontakt z metalową częścią złączki: Wywinięty oplot powinien stykać się z metalowym korpusem złączki. Często nakrętka, którą dokręcasz na końcu, dociska oplot, zapewniając dobry kontakt elektryczny.
5. Skręć wszystkie elementy złączki: Po upewnieniu się, że wszystko jest na swoim miejscu i nie ma zwarć, skręć obudowę złączki.

Instalacja złączki typu F (nakręcanej)

Złączki typu F są zazwyczaj prostsze w montażu, ponieważ żyła centralna kabla sama pełni rolę bolca, a oplot jest dociskany przez gwint:

1. Po przygotowaniu kabla: Upewnij się, że żyła centralna jest odpowiednio długa (ok. 1-2 mm poza złączkę), a oplot jest wywinięty i przycięty na odpowiednią długość, aby stykał się z gwintem złączki.
2. Nakręć złączkę F na kabel: Ostrożnie nakręcaj metalową złączkę na kabel, aż poczujesz opór. Żyła centralna powinna wystawać na około 1-2 mm poza krawędź złączki.
3. Upewnij się, że oplot kabla jest równo rozprowadzony pod gwintem złączki: To zapewni dobry kontakt elektryczny i skuteczne ekranowanie.
4. Dokręć złączkę ręcznie, a następnie delikatnie kluczem: Zbyt mocne dokręcenie może uszkodzić kabel lub samą złączkę. Wystarczy, że połączenie będzie pewne i stabilne.

Najczęstsze błędy podczas montażu i jak ich uniknąć

Nawet doświadczonym osobom zdarzają się pomyłki. Oto najczęstsze błędy i moje porady, jak ich uniknąć:

• Zwarcie żyły sygnałowej z oplotem: To najczęstszy błąd, który prowadzi do całkowitego braku sygnału. Upewnij się, że żaden drucik oplotu ani fragment folii nie dotyka żyły centralnej. Po montażu możesz sprawdzić to multimetrem (mierząc opór między żyłą centralną a obudową złączki powinien być nieskończony).
• Niewłaściwe zarobienie kabla: Zbyt krótka lub długa izolacja, słaby kontakt oplotu z metalową częścią złączki. Skutkuje to słabym sygnałem lub zakłóceniami. Zawsze postępuj zgodnie z instrukcją i dokładnie odmierzaj długości.
• Luźne połączenie: Niewystarczające dokręcenie złączki może prowadzić do niestabilnego sygnału, przerywania obrazu lub "śnieżenia". Upewnij się, że wszystkie elementy są solidnie skręcone.
• Uszkodzenie kabla podczas montażu: Zbyt mocne nacięcie izolacji, które uszkadza oplot lub żyłę centralną. Zawsze używaj ostrych narzędzi i działaj z wyczuciem.

Czy złączka kątowa osłabia sygnał? Fakty i mity na temat jakości obrazu

To jedno z najczęściej zadawanych pytań. Wielu użytkowników obawia się, że każde dodatkowe połączenie w torze sygnałowym negatywnie wpłynie na jakość obrazu. Postarajmy się rozwiać te wątpliwości.

Teoria vs praktyka: Jaki jest realny wpływ złączki na siłę sygnału?

Z punktu widzenia teorii, każde połączenie w torze sygnałowym, w tym złączka, wprowadza minimalne tłumienie, czyli stratę sygnału. Jest to nieunikniona konsekwencja fizyki. Jednakże, jak to często bywa, teoria to jedno, a praktyka to drugie:

• Praktyka: W przypadku wysokiej jakości, dobrze wykonanych i ekranowanych złączek, strata sygnału jest zazwyczaj pomijalna i niewyczuwalna dla użytkownika końcowego. Mówimy tu o ułamkach decybeli, które w warunkach dobrego sygnału źródłowego nie mają żadnego wpływu na odbiór.
• Podkreślam, że znacznie większy wpływ na jakość sygnału mają takie czynniki jak długość i jakość samego kabla (im dłuższy i gorszej jakości, tym większe straty), a także siła sygnału ze źródła (antena, operator kablowy). Dobra złączka kątowa jest w tym kontekście elementem marginalnym.

Dlaczego warto zainwestować w złączkę dobrej jakości?

Skoro wpływ na sygnał jest minimalny, czy warto inwestować w droższe złączki? Zdecydowanie tak! Pozorna oszczędność na tanim zamienniku może szybko obrócić się przeciwko nam. Oto dlaczego:

• Minimalne tłumienie: Lepsze materiały i precyzja wykonania w złączkach wysokiej jakości redukują straty sygnału do absolutnego minimum.
• Skuteczne ekranowanie: To kluczowa kwestia! Dobre złączki są zaprojektowane tak, aby chronić sygnał przed zakłóceniami zewnętrznymi (np. od sieci Wi-Fi, telefonów komórkowych, innych urządzeń elektronicznych). Skuteczne ekranowanie jest niezbędne dla stabilności sygnału cyfrowego.
• Trwałość i niezawodność: Złączki wykonane z lepszych materiałów (np. mosiądz niklowany, pozłacane styki) są odporniejsze na korozję i uszkodzenia mechaniczne. Zapewniają długotrwałe, stabilne połączenie, co oznacza mniej problemów w przyszłości.
• Brak "pikselozy" i zaników: Niskiej jakości, słabo ekranowana złączka może być źródłem problemów z odbiorem, zwłaszcza gdy sygnał źródłowy jest już na granicy stabilności. Dobrej jakości złączka to spokój ducha i brak irytujących zakłóceń.

Objawy słabego połączenia kiedy winić złączkę?

Jeśli po podłączeniu złączki kątowej zauważasz problemy z odbiorem, warto zastanowić się, czy to właśnie ona jest winowajcą. Oto objawy, które mogą wskazywać na problem ze złączką:

• "Pikseloza" obrazu: Kwadraty, zniekształcenia lub chwilowe zatrzymania obrazu, zwłaszcza na kanałach cyfrowych. To klasyczny objaw słabego sygnału cyfrowego.
• Zaniki sygnału: Okresowe lub całkowite przerwy w odbiorze, często towarzyszące komunikatom "Brak sygnału" na ekranie.
• Komunikat "Brak sygnału": Jeśli wszystkie inne połączenia są sprawdzone, a telewizor nadal nie odbiera sygnału, problemem może być źle zamontowana lub uszkodzona złączka.
• Szumy i zakłócenia: Choć artykuł skupia się na sygnale cyfrowym, w przypadku odbioru analogowego (coraz rzadziej spotykanego) słaba złączka może objawiać się "śnieżeniem" lub pasami na ekranie.

Wskazówka: Zanim wymienisz złączkę, zawsze sprawdź inne elementy instalacji. Upewnij się, że kabel jest sprawny, antena dobrze ustawiona, a ustawienia telewizora są prawidłowe. Czasem problem leży gdzie indziej, a złączka jest niesłusznie obwiniana.

Na co jeszcze zwrócić uwagę? Podsumowanie i praktyczne wskazówki

Podsumowując naszą rozmowę o złączkach kątowych, chciałbym jeszcze zwrócić uwagę na kilka istotnych detali, które mogą mieć wpływ na Twoje zadowolenie z instalacji. Pamiętaj, że diabeł tkwi w szczegółach, a odpowiedni wybór i montaż to podstawa.

Ekranowanie i materiały detale, które robią różnicę

Jakość wykonania złączki to nie tylko jej wygląd, ale przede wszystkim materiały i sposób ekranowania. To one decydują o tym, jak skutecznie złączka będzie przewodzić sygnał i chronić go przed zakłóceniami:

• Materiały:
  • Mosiądz niklowany: To standard w dobrych złączkach. Zapewnia dobrą przewodność elektryczną i jest odporny na korozję, co jest ważne dla długotrwałej stabilności połączenia.
  • Pozłacane styki: Niektóre złączki mają pozłacane styki. Złoto poprawia przewodność i jest bardzo odporne na utlenianie, co teoretycznie przekłada się na lepszą jakość sygnału. W praktyce jednak, różnica dla przeciętnego użytkownika może być subtelna, zwłaszcza w dobrze ekranowanych systemach.
  • Tworzywa sztuczne: Powinny być używane tylko jako obudowa złączki, nigdy jako elementy przewodzące sygnał. Dobrej jakości tworzywo zapewni trwałość mechaniczną.
• Ekranowanie:
  • Pełne ekranowanie złączki jest kluczowe. Chroni ono sygnał przed niepożądanymi zakłóceniami elektromagnetycznymi (EMI) z otoczenia. W dzisiejszym świecie pełnym Wi-Fi, Bluetooth i innych sygnałów, solidne ekranowanie jest niezbędne do utrzymania czystego sygnału telewizyjnego.
  • Złączki niskiej jakości często mają słabe ekranowanie, co może prowadzić do problemów z odbiorem, nawet jeśli sam kabel jest dobrej jakości.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Gotowy kabel kątowy czy samodzielny montaż co jest lepszym wyborem?

To dylemat, przed którym staje wielu użytkowników. Obie opcje mają swoje plusy i minusy:

• Gotowy kabel kątowy:
  • Zalety: Przede wszystkim wygoda. Kupujesz i podłączasz. Masz pewność fabrycznego montażu, który zazwyczaj jest wykonany precyzyjnie. Dla laika to często bezpieczniejszy wybór, gwarantujący lepszą jakość połączenia niż nieumiejętny samodzielny montaż.
  • Wady: Mniejsza elastyczność w długości musisz kupić kabel o konkretnej długości, która może nie być idealna dla Twojej instalacji. Potencjalnie wyższa cena niż samodzielny zakup kabla i złączki. Trudniej o niestandardowe rozwiązania.
• Samodzielny montaż złączki:
  • Zalety: Pełna kontrola nad długością kabla możesz dociąć go idealnie do swoich potrzeb. Możliwość dopasowania do specyficznych wymagań instalacji. Często niższy koszt, jeśli masz już kabel.
  • Wady: Wymaga precyzji i podstawowych umiejętności manualnych. Istnieje ryzyko błędów montażowych, które, jak już wspomniałem, mogą znacząco pogorszyć sygnał.

Wskazówka: Dla osób bez doświadczenia w pracach z kablami, gotowy kabel kątowy jest zazwyczaj bezpieczniejszym i bardziej komfortowym wyborem. Jeśli jednak lubisz majsterkować, masz odpowiednie narzędzia i cenisz sobie elastyczność, samodzielny montaż złączki może być satysfakcjonującym i ekonomicznym rozwiązaniem.
