Nowe radio nie pasuje? Złączki, adaptery i montaż bez problemu

Wymiana fabrycznego radia samochodowego na nowe, niefabryczne często wiąże się z frustracją, gdy okazuje się, że wtyczki nie pasują. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć różnice między złączami, zidentyfikować te w Twoim aucie i wybrać odpowiednią przejściówkę, aby bez problemów cieszyć się nowym sprzętem audio.

Nowe radio nie pasuje? Zrozum chaos w złączkach samochodowych i podłącz je bezbłędnie

Wielu z nas, decydując się na upgrade systemu audio w samochodzie, staje przed pozornie prostym zadaniem: wymianą radia. Niestety, rzeczywistość szybko weryfikuje te plany, gdy okazuje się, że nowe radio, choć technologicznie zaawansowane, nie pasuje do fabrycznej instalacji. Dlaczego tak się dzieje i jak sobie z tym poradzić? Kluczem jest zrozumienie różnic w standardach złącz.

Dlaczego złącze z Twojego nowego radia to nie wszystko: standard ISO kontra fantazja producentów aut

Kiedy kupujesz niefabryczne radio samochodowe, niemal na pewno znajdziesz w nim złącze zgodne z uniwersalnym standardem ISO 10487. Składa się on zazwyczaj z dwóch kostek: jednej zasilającej, odpowiedzialnej za prąd stały, zasilanie po stacyjce, masę oraz podświetlenie, i drugiej głośnikowej, która dostarcza sygnał do czterech głośników (osiem przewodów). To prosty i logiczny układ, który ułatwia montaż w wielu pojazdach.

Problem pojawia się, gdy spojrzymy na instalację w samochodzie. Producenci aut, tacy jak Grupa VAG (Volkswagen, Audi, Skoda, Seat), Ford czy Opel, z rzadka stosują ten uniwersalny standard. Zamiast tego, projektują własne, często zintegrowane złącza, takie jak popularny Quadlock. Różnią się one od ISO kształtem, liczbą pinów i ich rozmieszczeniem. Ta „fantazja” producentów ma swoje uzasadnienie pozwala na integrację większej liczby funkcji w jednej wtyczce i lepsze dopasowanie do konkretnego modelu pojazdu. Dla nas, użytkowników, oznacza to jednak jedno: konieczność zastosowania adapterów (przejściówek), które skonwertują sygnały ze złącza fabrycznego na standard ISO, zrozumiały dla nowego radia.

Korzyści z prawidłowego doboru przejściówki: nie tylko działające radio, ale i pełna funkcjonalność

Wybór odpowiedniej przejściówki to nie tylko kwestia tego, czy radio w ogóle się włączy. To gwarancja, że Twój nowy sprzęt audio będzie działał w pełni i bezproblemowo, a Ty unikniesz wielu frustracji. Prawidłowo dobrany adapter zapewnia nie tylko poprawne zasilanie i doprowadzenie sygnału do głośników, ale także zachowanie pełnej funkcjonalności pojazdu, która w nowoczesnych autach jest coraz bardziej złożona.

• Zachowanie pełnej funkcjonalności radia i samochodu (np. sterowanie z kierownicy, fabryczny wzmacniacz, wyświetlanie informacji na ekranie).
• Brak konieczności modyfikacji oryginalnej instalacji elektrycznej pojazdu (brak cięcia przewodów), co jest kluczowe dla zachowania gwarancji i wartości auta.
• Łatwy i szybki montaż typu "plug & play", który minimalizuje ryzyko błędów.
• Możliwość bezproblemowego powrotu do fabrycznego radia w przyszłości, co może być ważne przy sprzedaży pojazdu.
• Ochrona przed uszkodzeniem instalacji elektrycznej samochodu, dzięki poprawnemu dopasowaniu napięć i sygnałów.

Z mojego doświadczenia wynika, że inwestycja w dobrą przejściówkę to oszczędność czasu, nerwów i potencjalnych kosztów napraw w przyszłości. To fundament udanej instalacji.

Kluczowe typy złączek, które musisz rozpoznać w swoim aucie

Zanim przystąpimy do wyboru adaptera, musimy zrozumieć, z jakimi typami złączek możemy się spotkać. Poniżej przedstawiam te najczęściej spotykane, od uniwersalnego standardu, po te dedykowane, które wymagają specjalnej uwagi.

Kostka ISO: Złoty standard, do którego dążysz

Jak już wspomniałem, kostka ISO to dwuczęściowe złącze, które stanowi złoty standard w świecie niefabrycznych radii samochodowych. Pierwsza część, zazwyczaj czarna, to kostka zasilająca. Znajdziesz w niej przewody odpowiedzialne za stałe zasilanie (+12V, podtrzymanie pamięci radia), zasilanie po stacyjce (ACC), masę oraz często przewód do podświetlenia panelu radia. Druga część, zazwyczaj brązowa, to kostka głośnikowa. Posiada osiem pinów, po dwa na każdy z czterech głośników (przód lewy, przód prawy, tył lewy, tył prawy), co pozwala na podłączenie podstawowego systemu audio. Celem każdej instalacji nowego radia jest doprowadzenie sygnałów z fabrycznej instalacji samochodu właśnie do tego uniwersalnego standardu ISO, aby nowe radio mogło bez problemu funkcjonować.

Złącze Quadlock: Najpopularniejszy standard w nowszych europejskich autach (VW, BMW, Opel)

Złącze Quadlock to prawdziwy król wśród fabrycznych złącz w nowszych samochodach europejskich marek. Spotkasz je powszechnie w pojazdach takich jak Volkswagen, Audi, Skoda, Seat, BMW, Opel, Mercedes czy nawet niektóre modele Forda. Charakteryzuje się ono dużą, prostokątną obudową, która integruje w sobie wiele funkcji. W przeciwieństwie do modułowej kostki ISO, Quadlock w jednej obudowie mieści zarówno zasilanie, jak i przewody głośnikowe, a często także linie magistrali CAN-BUS (do komunikacji z komputerem samochodu), sygnały antenowe, a nawet połączenia do fabrycznych wzmacniaczy czy zmieniarki CD. Jego kompaktowa, ale złożona budowa sprawia, że jest to jedno z najczęściej spotykanych złącz, które wymaga dedykowanego adaptera do konwersji na ISO.

Złącza FAKRA: Nie tylko radio, czyli jak podłączona jest Twoja antena, GPS i kamera

Złącza FAKRA to kategoria, którą łatwo przeoczyć, skupiając się na głównych kostkach zasilających i głośnikowych. Są to małe, kodowane kolorystycznie złącza koncentryczne, które odgrywają kluczową rolę w przesyłaniu sygnałów radiowych (antena), GPS, GSM, a także sygnałów wideo (np. z kamery cofania). Choć nie są to złącza zasilające czy głośnikowe, ich prawidłowe podłączenie jest absolutnie kluczowe dla pełnej funkcjonalności multimediów w samochodzie. Niewłaściwe podłączenie FAKRA może skutkować brakiem sygnału radiowego, niedziałającą nawigacją czy brakiem obrazu z kamery cofania. Często wymagają one własnych, dedykowanych adapterów, które konwertują fabryczne złącze FAKRA na uniwersalne wejście w nowym radiu.

Złącza specyficzne dla marek: Przegląd dedykowanych wtyczek w autach japońskich i amerykańskich

Oprócz wspomnianych standardów, rynek obfituje w wiele innych, mniej uniwersalnych złącz fabrycznych, które są charakterystyczne dla konkretnych marek samochodów. Dotyczy to zwłaszcza pojazdów japońskich (np. Honda, Toyota, Mazda, Nissan, Mitsubishi, Subaru) oraz amerykańskich (np. Ford, Chevrolet, Chrysler, Dodge). Te złącza często mają unikalne kształty i układy pinów, które nie przypominają ani ISO, ani Quadlocka. W takich przypadkach niezbędne jest poszukiwanie specjalistycznych adapterów, które są dedykowane dla danej marki, modelu i rocznika pojazdu. To właśnie tutaj najczęściej napotykamy na największą różnorodność i potrzebę precyzyjnej identyfikacji, ponieważ jeden adapter dla "Hondy" może nie pasować do wszystkich modeli czy roczników tej marki.

Jak krok po kroku dobrać idealną przejściówkę do swojego auta i radia?

Wybór odpowiedniej przejściówki może wydawać się skomplikowany, ale postępując zgodnie z kilkoma prostymi krokami, zminimalizujesz ryzyko błędu. Moje doświadczenie podpowiada, że kluczem jest dokładność i weryfikacja.

Krok 1: Zidentyfikuj instalację w samochodzie: zrób zdjęcie i porównaj

To absolutnie najważniejszy etap. Zacznij od ostrożnego demontażu starego, fabrycznego radia. Upewnij się, że masz odpowiednie narzędzia, aby nie uszkodzić deski rozdzielczej. Gdy radio jest już wyjęte, Twoim zadaniem jest zrobienie wyraźnych zdjęć wszystkich kostek i złącz wychodzących z instalacji samochodu. Zrób zdjęcia z różnych perspektyw, tak aby było widać kształt, kolor, liczbę pinów oraz ich rozmieszczenie. Następnie, korzystając z internetu (np. wyszukiwarek, forów motoryzacyjnych, sklepów z akcesoriami car audio), poszukaj schematów lub zdjęć adapterów dedykowanych dla Twojej marki, modelu i rocznika pojazdu. Porównaj swoje zdjęcia z tymi znalezionymi online. Zwróć uwagę na każdy detal nawet niewielka różnica w kształcie czy ułożeniu pinów może oznaczać, że adapter nie będzie pasował.

1. Ostrożnie zdemontuj fabryczne radio z deski rozdzielczej.
2. Zrób wyraźne zdjęcia wszystkich kostek i złącz wychodzących z instalacji samochodu.
3. Sprawdź w dokumentacji samochodu lub online, jaki typ złącza fabrycznego powinien być w Twoim modelu i roczniku (np. Quadlock, specyficzne dla Forda/Opla).
4. Porównaj swoje zdjęcia z obrazami dostępnych adapterów, zwracając uwagę na kształt i układ pinów.

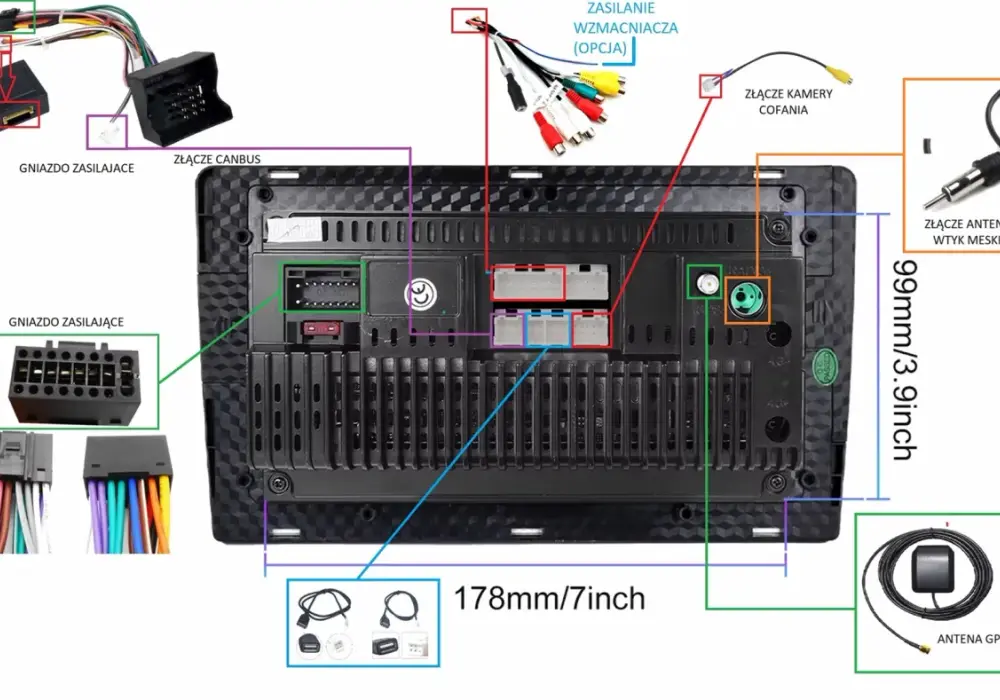

Krok 2: Sprawdź złącza w nowym radiu (99% to będzie ISO)

Ten krok jest zazwyczaj znacznie prostszy. Zdecydowana większość niefabrycznych radii samochodowych jest wyposażona w standardowe złącza ISO. Łatwo je rozpoznać to dwie, często czarna i brązowa, kostki, które pasują do siebie. Upewnij się, że Twoje nowe radio posiada te złącza. To właśnie do nich będzie podłączany adapter, który wcześniej dobrałeś do instalacji samochodowej. W zasadzie, jeśli kupujesz radio renomowanego producenta, możesz być niemal pewien, że znajdziesz w nim standard ISO.

Krok 3: Wybór właściwego adaptera: na co zwrócić uwagę (marka, rocznik, dodatkowe funkcje)

Mając zidentyfikowane złącza w samochodzie i wiedząc, że radio ma ISO, możesz przystąpić do wyboru adaptera. Pamiętaj, że adapter musi być dedykowany do konkretnej marki, modelu i rocznika samochodu. To jest fundamentalne. Ale to nie wszystko. Zastanów się, czy potrzebujesz zachować dodatkowe funkcje:

• Kompatybilność z samochodem: Upewnij się, że adapter jest przeznaczony dla Twojej marki, modelu i rocznika pojazdu. To podstawa.
• Kompatybilność z radiem: Sprawdź, czy adapter jest zgodny z marką Twojego nowego radia (szczególnie w przypadku modułów CAN-BUS, które mogą wymagać specyficznego protokołu).
• Funkcje dodatkowe: Zastanów się, czy potrzebujesz zachować sterowanie z kierownicy, fabryczny wzmacniacz, czy poprawić odbiór anteny. Wybierz adapter z odpowiednimi modułami (CAN-BUS, separator antenowy, adapter do systemu aktywnego).
• Jakość wykonania: Postaw na adaptery renomowanych producentów. Tanie zamienniki mogą powodować problemy z połączeniem, zakłócenia lub nawet uszkodzenia. Lepiej zapłacić trochę więcej za spokój ducha.

Zawsze weryfikuj kompatybilność z opisem produktu i, w razie wątpliwości, skonsultuj się ze sprzedawcą lub specjalistą. Lepiej zapytać dwa razy, niż kupić niewłaściwy adapter.

Więcej niż tylko zasilanie: adaptery do zadań specjalnych, o których musisz wiedzieć

Nowoczesne samochody to skomplikowane maszyny, a system audio jest często głęboko zintegrowany z ich elektroniką. Oprócz podstawowych przejściówek ISO, w wielu przypadkach będziesz potrzebować adapterów do zadań specjalnych, aby zachować pełną funkcjonalność i jakość dźwięku. Oto najważniejsze z nich.

Nie trać kontroli: Jak zachować sterowanie z kierownicy dzięki modułom CAN-BUS

W dzisiejszych samochodach przyciski na kierownicy służące do sterowania radiem nie są już połączone z nim bezpośrednio za pomocą prostych sygnałów analogowych. Zamiast tego, sygnały te przesyłane są cyfrowo, najczęściej poprzez magistralę CAN-BUS sieć komunikacyjną samochodu. Kiedy wymieniasz fabryczne radio na niefabryczne, nowe urządzenie nie rozumie tych cyfrowych komunikatów. Potrzebny jest więc specjalny moduł (interfejs) CAN-BUS, który tłumaczy te cyfrowe sygnały z samochodu na zrozumiałe dla nowego radia komendy. Co ważne, te adaptery są często dedykowane nie tylko do konkretnej marki samochodu, ale także do konkretnego modelu radia, ponieważ różni producenci radii mogą używać nieco innych protokołów komunikacji. Bez takiego modułu, sterowanie z kierownicy zostanie utracone, co dla wielu kierowców jest znaczącym minusem.

Masz system Bose lub Harman Kardon? Ten adapter jest Ci niezbędny do uruchomienia wzmacniacza

Wiele luksusowych i lepiej wyposażonych samochodów posiada fabryczne systemy audio z zewnętrznym wzmacniaczem (np. Bose, Harman Kardon, Dynaudio, Bang & Olufsen). W takich systemach głośniki nie są podłączone bezpośrednio do radia, lecz do wzmacniacza, który z kolei odbiera sygnał z radia. Po wymianie radia na niefabryczne, pojawia się problem: nowe radio zazwyczaj wysyła sygnał o innym poziomie napięcia niż fabryczne, a co najważniejsze nie aktywuje fabrycznego wzmacniacza. W efekcie, bez specjalnego adaptera do systemów aktywnych, głośniki mogą nie grać wcale, grać bardzo cicho lub zniekształcać dźwięk. Taki adapter dostosowuje poziom sygnału audio z wyjść głośnikowych nowego radia do wejścia wzmacniacza i co najważniejsze, wysyła sygnał aktywujący wzmacniacz, dzięki czemu cały system działa poprawnie.

Słaby odbiór radia w Audi, VW lub Skodzie? Rozwiązanie to separator antenowy

To bardzo częsty problem, zwłaszcza w samochodach z grupy VAG (Audi, Seat, Skoda, VW), ale także w niektórych modelach Forda czy Opla. Fabryczna antena w tych pojazdach często posiada wbudowany wzmacniacz sygnału, który jest zasilany poprzez kabel antenowy bezpośrednio z oryginalnego radia. Kiedy montujemy niefabryczne radio, które nie podaje tego napięcia (lub podaje je w inny sposób), wzmacniacz antenowy pozostaje nieaktywny. Skutkuje to drastycznym pogorszeniem odbioru stacji radiowych sygnał jest słaby, przerywa, a stacje szumią. Rozwiązaniem jest separator antenowy. To małe urządzenie, które "wstrzykuje" zasilanie 12V do kabla antenowego, aktywując fabryczny wzmacniacz i znacząco poprawiając jakość sygnału radiowego. Bez niego, korzystanie z radia w wielu autach grupy VAG jest po prostu frustrujące.

Adaptery głośnikowe: Kiedy standardowe kable to za mało

Chociaż kostka ISO zawiera standardowe wyjścia głośnikowe, w niektórych, rzadszych przypadkach, możemy potrzebować dodatkowych adapterów głośnikowych. Dzieje się tak, gdy fabryczne połączenia głośników są niestandardowe, na przykład gdy w drzwiach jest więcej niż jeden głośnik, a instalacja fabryczna ma specyficzne rozdzielenie sygnału. Mogą być również potrzebne, gdy chcemy podłączyć głośniki o innej impedancji niż standardowa lub gdy adaptujemy system do niestandardowych wzmacniaczy. To rzadsze przypadki niż te opisane powyżej, ale warto mieć świadomość ich istnienia. Zazwyczaj jednak, jeśli nie modyfikujemy fabrycznych głośników, standardowa kostka ISO jest wystarczająca.

Najczęstsze pułapki montażowe i jak ich uniknąć: poradnik instalatora

Nawet po dobraniu odpowiednich adapterów, podczas montażu nowego radia mogą pojawić się pewne problemy. Jako ktoś, kto miał do czynienia z wieloma takimi instalacjami, mogę powiedzieć, że większość z nich jest łatwa do rozwiązania, jeśli wiesz, gdzie szukać przyczyny. Oto najczęstsze pułapki i sprawdzone sposoby na ich uniknięcie.

Radio gubi pamięć po wyłączeniu zapłonu? Jak to naprawić w 5 minut, zamieniając dwa kabelki

To jeden z najczęściej zgłaszanych problemów po wymianie radia. Ustawienia stacji radiowych, korektora czy godziny znikają po wyjęciu kluczyka ze stacyjki. Przyczyna jest prosta i wynika z zamienionych miejscami przewodów zasilania stałego (+12V, "pamięć") i zasilania po stacyjce (ACC). W standardzie ISO żółty przewód to stałe +12V (podtrzymanie pamięci), a czerwony to zasilanie po stacyjce (ACC). Niestety, w niektórych samochodach fabryczna instalacja ma te przewody zamienione. Na szczęście, producenci adapterów ISO są świadomi tego problemu. W wielu przejściówkach przewody te (zazwyczaj żółty i czerwony) mają specjalne złączki lub bezpieczniki liniowe, które umożliwiają ich szybkie zamienienie bez konieczności cięcia i lutowania. Wystarczy rozpiąć złączki i zamienić przewody miejscami, a problem zniknie.

1. Zlokalizuj żółty (stałe +12V) i czerwony (ACC, po stacyjce) przewód w kostce ISO adaptera.
2. Sprawdź, czy adapter posiada specjalne złączki umożliwiające zamianę tych przewodów.
3. Zamień przewody miejscami i przetestuj działanie radia.

Głośniki milczą lub słychać trzask? Diagnoza i rozwiązanie problemu z aktywnym systemem audio

Jeśli po podłączeniu nowego radia głośniki milczą, grają bardzo cicho lub słychać z nich jedynie trzaski i szumy, niemal na pewno masz do czynienia z problemem z aktywnym systemem audio. Jak już wspomniałem, fabryczne wzmacniacze (Bose, Harman Kardon itp.) wymagają specjalnego adaptera, który nie tylko dostosuje sygnał, ale przede wszystkim aktywuje wzmacniacz. Objawy te wskazują, że albo adapter do systemu aktywnego nie został podłączony w ogóle, albo jest podłączony nieprawidłowo, przez co wzmacniacz nie otrzymuje sygnału aktywującego lub sygnał audio jest niewłaściwy. Upewnij się, że adapter jest prawidłowo wpięty, a jego przewód aktywujący (zazwyczaj niebieski lub niebiesko-biały) jest podłączony do odpowiedniego wyjścia w nowym radiu (np. "Remote Out" lub "Power Antenna").

Co zrobić, gdy po podłączeniu radia w instalacji pojawiają się zakłócenia?

Zakłócenia, takie jak szumy, piski, buczenie czy zakłócenia od pracy silnika (tzw. "alternator noise"), mogą być niezwykle irytujące. Ich przyczyną może być kilka czynników:

• Sprawdź uziemienie: Upewnij się, że radio i wszystkie komponenty (wzmacniacze, adaptery) są prawidłowo uziemione. Słabe uziemienie jest jedną z najczęstszych przyczyn zakłóceń.
• Izolacja przewodów: Sprawdź, czy przewody zasilające i sygnałowe nie są uszkodzone, przetarte lub nie stykają się z innymi elementami metalowymi, które mogą wprowadzać zakłócenia.
• Filtry przeciwzakłóceniowe: Jeśli zakłócenia pochodzą od alternatora lub innych elementów elektrycznych samochodu, rozważ zastosowanie filtrów na zasilaniu radia lub przewodach sygnałowych.
• Jakość kabli: Upewnij się, że używasz dobrej jakości kabli sygnałowych, zwłaszcza jeśli podłączasz zewnętrzne wzmacniacze. Tanie, nieekranowane kable są bardzo podatne na zakłócenia.

Często problemem jest również prowadzenie przewodów sygnałowych zbyt blisko przewodów zasilających lub innych źródeł zakłóceń. Spróbuj poprowadzić je oddzielnie.

Montaż wykonany! Ciesz się pełnią możliwości nowego sprzętu audio

Gratulacje! Jeśli udało Ci się przejść przez wszystkie etapy, Twoje nowe radio powinno działać bez zarzutu, oferując znacznie lepszą jakość dźwięku i nowe funkcje. Pamiętaj, że sukces instalacji tkwi w szczegółach i cierpliwości.

Podsumowanie kluczowych kroków: od identyfikacji do finalnego podłączenia

Podsumowując, proces instalacji nowego radia samochodowego z użyciem adapterów, choć początkowo może wydawać się skomplikowany, sprowadza się do kilku kluczowych etapów:

• Dokładna identyfikacja złącz fabrycznych w samochodzie to podstawa, bez której ani rusz.
• Wybór odpowiedniego adaptera ISO, uwzględniającego markę, model, rocznik i dodatkowe funkcje (np. sterowanie z kierownicy, aktywny system audio, separator antenowy).
• Prawidłowe podłączenie adaptera do radia i instalacji samochodu, zwracając uwagę na detale.
• Rozwiązanie typowych problemów, takich jak utrata pamięci radia czy brak dźwięku z fabrycznego wzmacniacza.

Pamiętając o tych krokach i korzystając z odpowiednich przejściówek, gwarantujesz sobie nie tylko bezproblemowy montaż, ale przede wszystkim pełną funkcjonalność i satysfakcję z nowego sprzętu audio. To inwestycja, która zwraca się w komforcie i przyjemności z jazdy.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Gdzie szukać pomocy, jeśli problem nadal występuje? Polecane fora i specjaliści

Mimo najlepszych chęci i zastosowania wszystkich porad, czasami zdarza się, że problem nadal występuje lub okazuje się bardziej złożony. W takiej sytuacji nie warto się poddawać. Polecam kilka źródeł, gdzie możesz szukać dalszej pomocy:

• Fora internetowe: Istnieje wiele forów poświęconych car audio (np. elektroda.pl, forum.tuning.pl) lub konkretnym markom samochodów. Społeczność często chętnie dzieli się wiedzą i doświadczeniem, a Twój problem mógł już zostać rozwiązany przez kogoś innego.
• Grupy na Facebooku: Wiele grup tematycznych skupia pasjonatów car audio i konkretnych modeli aut. To szybki sposób na uzyskanie porady.
• Profesjonalne warsztaty car audio: Jeśli problem jest złożony, wymaga specjalistycznych narzędzi (np. do diagnostyki CAN-BUS) lub po prostu brakuje Ci czasu, skorzystaj z usług profesjonalnego warsztatu car audio. Specjaliści mają doświadczenie i sprzęt, aby szybko zdiagnozować i rozwiązać problem.
• Elektryk samochodowy: W przypadku problemów z zasilaniem, zakłóceniami elektrycznymi czy uszkodzoną instalacją, dobry elektryk samochodowy będzie w stanie pomóc.

Pamiętaj, że bezpieczeństwo i prawidłowe działanie instalacji elektrycznej w samochodzie są priorytetem. Jeśli nie czujesz się pewnie, zawsze lepiej zaufać ekspertom.
