Zwrotnica antenowa DVB-T2: Jak poprawić odbiór MUX-8?

W dzisiejszych czasach, gdy telewizja naziemna DVB-T2 oferuje coraz więcej kanałów i lepszą jakość obrazu, stabilny odbiór sygnału staje się priorytetem. Jeśli borykasz się z problemami z odbiorem, zwłaszcza w kontekście MUX-8, ten artykuł jest dla Ciebie. Pokażę Ci, czym jest zwrotnica antenowa, kiedy jest niezbędna, jak ją wybrać i poprawnie zamontować, abyś mógł cieszyć się doskonałym obrazem bez zakłóceń.

Twój telewizor gubi kanały? Sprawdź, dlaczego zwrotnica antenowa może być ratunkiem dla Twojej instalacji

Wielu użytkowników telewizji naziemnej DVB-T2 w Polsce doświadcza frustrujących problemów z odbiorem, takich jak zanikające kanały, pikselizacja obrazu czy całkowity brak sygnału. Często winowajcą nie jest sam telewizor czy antena, lecz niewłaściwe zarządzanie sygnałami docierającymi do odbiornika. Szczególnie kłopotliwy bywa odbiór MUX-8, nadawanego w paśmie VHF (174-230 MHz), podczas gdy większość pozostałych multipleksów (MUX-1, MUX-2, MUX-3, MUX-6) transmitowana jest w paśmie UHF (470-694 MHz).

Ta różnica w pasmach częstotliwości sprawia, że do optymalnego odbioru często potrzebne są dwie oddzielne anteny jedna dedykowana dla VHF, druga dla UHF. Bez odpowiedniego urządzenia do ich połączenia, sygnały mogą się wzajemnie zakłócać lub osłabiać. Właśnie w takich sytuacjach z pomocą przychodzi zwrotnica antenowa. Jest ona kluczowym elementem, gdy sygnały z różnych multipleksów pochodzą z różnych kierunków lub są nadawane w odmiennych pasmach, a my chcemy je skutecznie połączyć w jeden, stabilny strumień danych.

Czym tak naprawdę jest zwrotnica antenowa i dlaczego to nie to samo co tani sumator?

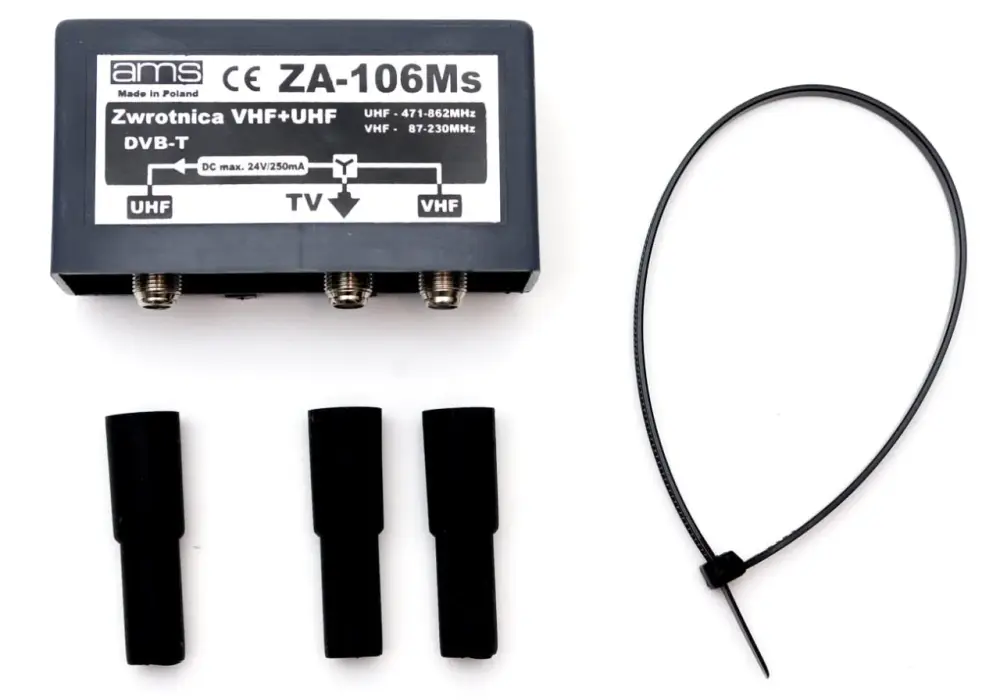

Zwrotnica antenowa to specjalistyczne urządzenie służące do selektywnego łączenia sygnałów pochodzących z różnych anten lub różnych pasm częstotliwości w jeden wspólny kabel koncentryczny. Jej działanie opiera się na zaawansowanych, wbudowanych filtrach, które są precyzyjnie dostrojone. Dzięki nim, dla każdego wejścia zwrotnicy przepuszczane są tylko określone pasma częstotliwości, a jednocześnie wejścia te są skutecznie izolowane od siebie. To właśnie ta izolacja i selektywność stanowią o jej przewadze.

Warto podkreślić, że zwrotnica to nie to samo co popularny i często mylony z nią sumator. Sumator, zwany również rozgałęźnikiem używanym "odwrotnie", działa na zasadzie prostego, elektrycznego połączenia sygnałów. Niestety, takie rozwiązanie prowadzi do wzajemnego zakłócania się sygnałów, szczególnie gdy pasma są blisko siebie, a także do znacznego tłumienia, czyli osłabienia sygnału. W efekcie, zamiast poprawy, możemy doświadczyć pogorszenia jakości odbioru.

Zwrotnica natomiast, dzięki wspomnianym filtrom, zapewnia wysoką separację między wejściami. Oznacza to, że sygnały z jednej anteny nie wpływają negatywnie na sygnały z drugiej. Minimalizuje to straty sygnału i eliminuje zakłócenia, co jest kluczowe dla stabilnego i czystego odbioru telewizji naziemnej. W moim doświadczeniu, inwestycja w dobrą zwrotnicę zawsze się opłaca, zapewniając spokój i niezawodność instalacji.

Kiedy zwrotnica antenowa jest niezbędna? Najczęstsze scenariusze w polskich domach

Z mojego punktu widzenia, istnieją trzy główne scenariusze, w których zastosowanie zwrotnicy antenowej jest nie tylko wskazane, ale wręcz kluczowe dla zapewnienia stabilnego i wysokiej jakości odbioru telewizji naziemnej DVB-T2 w Polsce. Oto one:

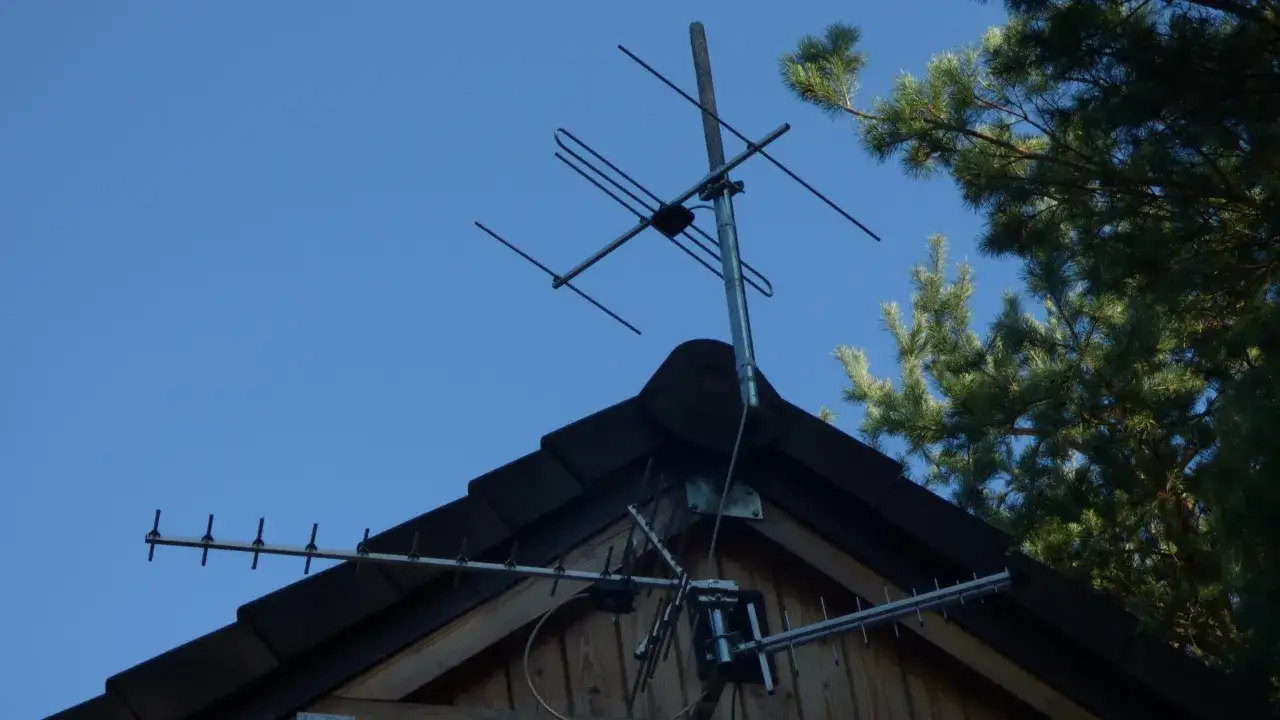

1. Chcę odbierać MUX-8 (pasmo VHF) i resztę multipleksów (pasmo UHF) z jednej instalacji. To zdecydowanie najczęstszy powód, dla którego moi klienci decydują się na zwrotnicę. MUX-8 jest nadawany w paśmie VHF (174-230 MHz), podczas gdy pozostałe multipleksy (MUX-1, MUX-2, MUX-3, MUX-6) działają w paśmie UHF (470-694 MHz). Ze względu na te różnice, często konieczne jest zastosowanie dwóch oddzielnych anten jednej dedykowanej dla VHF (np. antena prętowa lub siatkowa z odpowiednim zakresem) i drugiej dla UHF (np. popularna antena kierunkowa Yagi). Zwrotnica antenowa jest wówczas niezbędna, aby te dwa sygnały zsumować w jeden kabel, który poprowadzimy do telewizora lub tunera DVB-T2. Bez niej, próba połączenia tych anten w inny sposób skończyłaby się wzajemnym zakłócaniem i słabym odbiorem.

2. Sygnały z różnych multipleksów docierają do mnie z innych kierunków. Zdarza się, że w danej lokalizacji nadajniki różnych multipleksów znajdują się w odmiennych kierunkach geograficznych. Na przykład, MUX-2 może być nadawany z jednego masztu, a MUX-3 z zupełnie innego. W takiej sytuacji nie ma innej opcji niż zastosowanie dwóch (lub więcej) anten kierunkowych, z których każda jest ustawiona na inny nadajnik. Zwrotnica antenowa (często o bardziej zaawansowanej konstrukcji, np. kanałowa lub z precyzyjnymi filtrami pasmowymi) pozwala na skuteczne zsumowanie tych sygnałów. Dzięki temu, zamiast prowadzić dwa kable do domu i przełączać je ręcznie, mamy jeden, kompleksowy sygnał.

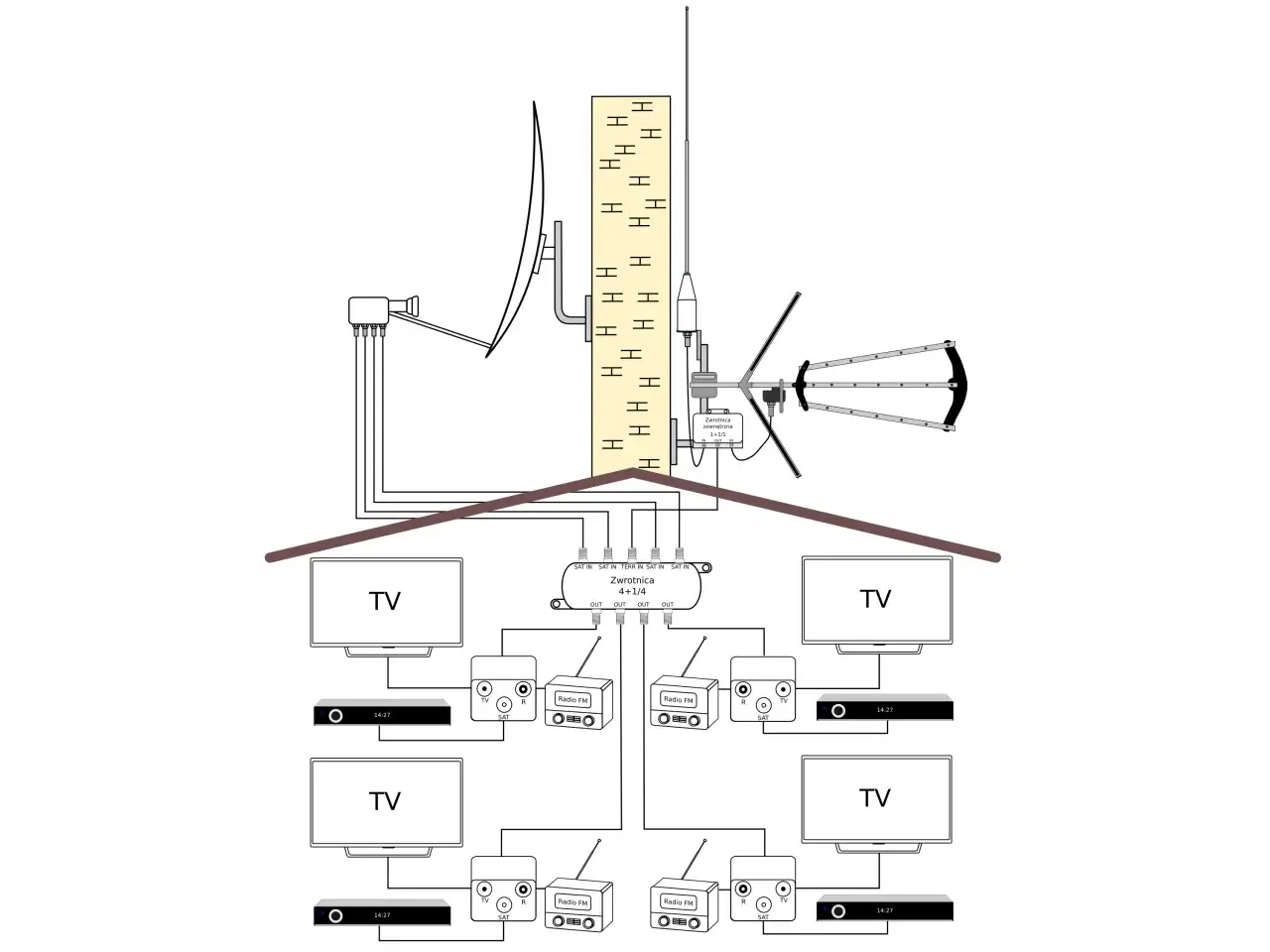

3. Sumowanie sygnału TV naziemnej (DVB-T2) z radiem FM i cyfrowym DAB+. Coraz więcej osób chce mieć w domu jedną, spójną instalację do odbioru wszystkich mediów. Niektóre zwrotnice antenowe są wyposażone w dedykowane wejścia dla anten radiowych FM lub cyfrowych DAB+. To bardzo praktyczne rozwiązanie, które umożliwia poprowadzenie wszystkich sygnałów telewizyjnych i radiowych jednym kablem koncentrycznym do gniazdka abonenckiego. Tam sygnał jest ponownie rozdzielany na odpowiednie wyjścia (TV, Radio), co znacznie upraszcza okablowanie i estetykę instalacji.

Jak wybrać idealną zwrotnicę? Przewodnik po najważniejszych parametrach technicznych

Wybór odpowiedniej zwrotnicy antenowej to klucz do sukcesu całej instalacji. Zwróć uwagę na kilka parametrów, które z mojego doświadczenia są najważniejsze:

• Tłumienie przepustowe (w dB): Ten parametr informuje nas, jak bardzo sygnał jest osłabiany podczas przechodzenia przez zwrotnicę. Im niższa wartość tłumienia, tym lepiej. Dobrej jakości zwrotnice mają tłumienie na poziomie 1-4 dB. Wyższe wartości mogą znacząco osłabić sygnał, co jest szczególnie problematyczne w miejscach o słabym zasięgu.

• Separacja wejść: To moim zdaniem jeden z najważniejszych, jeśli nie najważniejszy, parametr. Określa on, jak dobrze wejścia zwrotnicy są od siebie odizolowane. Wysoka separacja zapobiega wzajemnemu zakłócaniu się sygnałów z różnych anten. Szukaj zwrotnic z separacją powyżej 20 dB, a najlepiej, jeśli uda Ci się znaleźć model oferujący ponad 40 dB. To gwarantuje czysty sygnał bez interferencji.

• Filtry 5G/LTE: W dobie dynamicznego rozwoju sieci komórkowych 5G, które wykorzystują pasmo 700 MHz, filtry te są absolutnie niezbędne. Ich zadaniem jest odcięcie częstotliwości powyżej 694 MHz, czyli tych, które są używane przez telefony komórkowe. Brak takiego filtra może skutkować poważnymi zakłóceniami w odbiorze telewizji naziemnej, objawiającymi się pikselizacją lub całkowitym zanikiem obrazu. Upewnij się, że wybrana zwrotnica posiada wbudowany filtr LTE/5G.

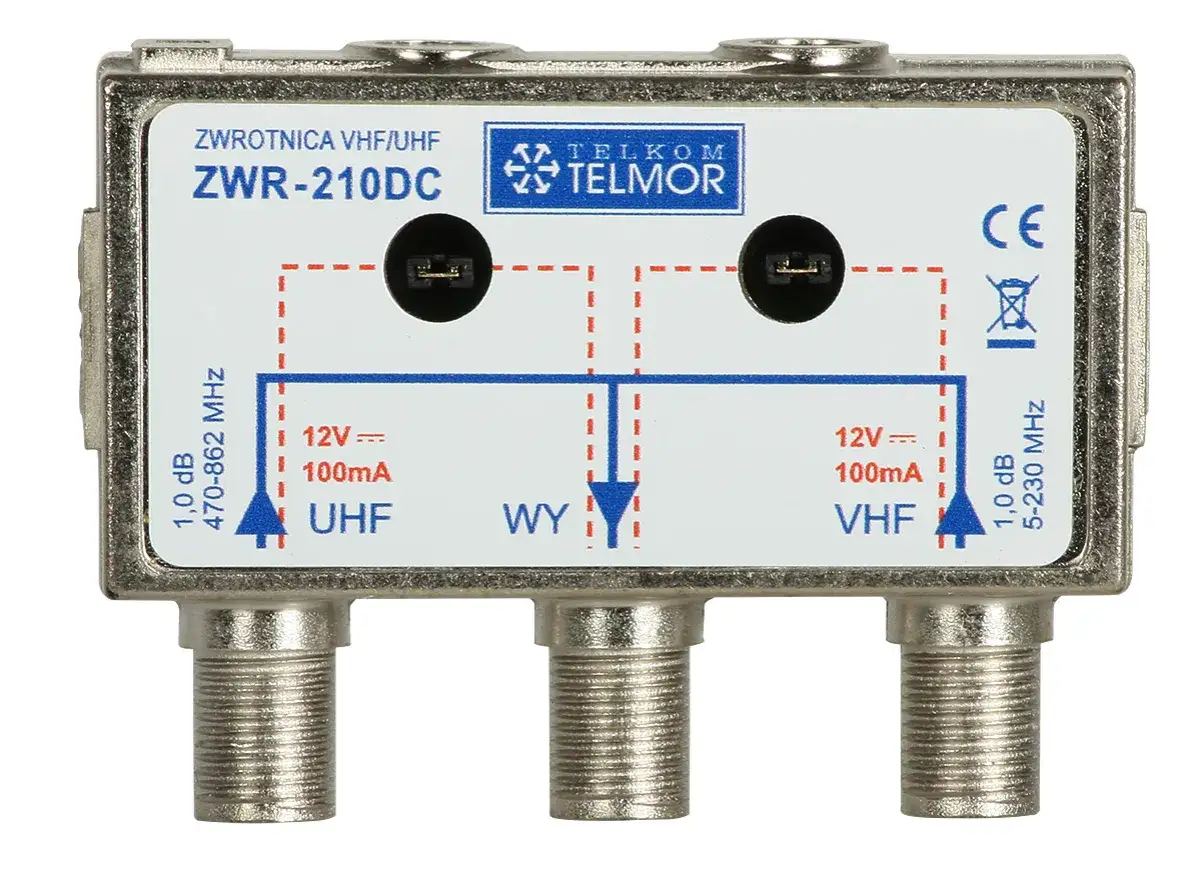

• Przejście napięcia (DC Pass): Jeśli używasz anten ze wzmacniaczem (np. aktywnych anten pokojowych lub zewnętrznych z wbudowanym wzmacniaczem), potrzebujesz zwrotnicy z funkcją przejścia napięcia (DC Pass). Umożliwia ona przesyłanie zasilania (zazwyczaj 12V) z zasilacza antenowego do wzmacniacza w antenie. Wiele zwrotnic posiada specjalne zworki, które pozwalają włączyć lub wyłączyć tę funkcję dla każdego wejścia osobno, co daje dużą elastyczność w konfiguracji instalacji.

Montaż krok po kroku: jak poprawnie podłączyć zwrotnicę i uniknąć typowych błędów?

Poprawny montaż zwrotnicy antenowej jest równie ważny jak jej wybór. Oto mój poradnik, jak to zrobić, aby uniknąć problemów:

1. Gdzie zamontować zwrotnicę: Zawsze rekomenduję montaż zwrotnicy na maszcie antenowym, jak najbliżej anten. Dlaczego? Im krótsze kable między antenami a zwrotnicą, tym mniejsze straty sygnału. Większość zwrotnic przeznaczonych do montażu zewnętrznego posiada bryzgoszczelną obudowę, która chroni elektronikę przed deszczem, śniegiem i wilgocią. Upewnij się, że obudowa jest szczelna i dobrze zamknięta.

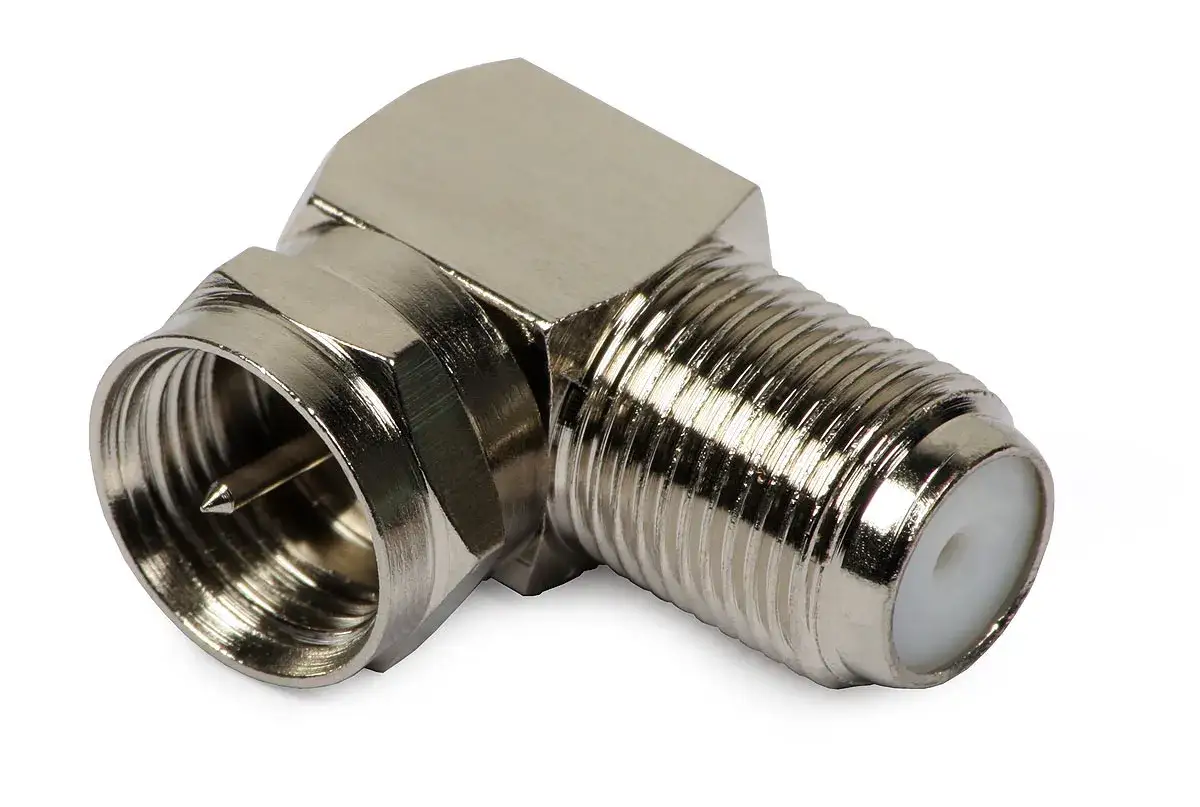

2. Dobór i zarabianie złączy typu F: To fundament stabilnej instalacji. Używaj wyłącznie wysokiej jakości złączy typu F, najlepiej kompresyjnych lub nakręcanych z uszczelką. Pamiętaj, aby kabel koncentryczny był odpowiednio przygotowany oplot nie może dotykać żyły wewnętrznej, a sama żyła powinna wystawać na odpowiednią długość. Nieprawidłowo zarobione złącze to prosta droga do zakłóceń i utraty sygnału.

3. Ustawienie zworek zasilania (DC): Jeśli Twoja antena VHF lub UHF posiada wzmacniacz, musisz włączyć przejście napięcia (DC Pass) dla odpowiedniego wejścia zwrotnicy. Zazwyczaj odbywa się to poprzez przestawienie małej zworki lub przełącznika. Pamiętaj, aby włączyć zasilanie tylko tam, gdzie jest to konieczne. Jeśli antena nie ma wzmacniacza, przejście napięcia powinno być wyłączone, aby uniknąć niepotrzebnego poboru prądu i potencjalnych zakłóceń.

4. Najczęstsze błędy montażowe: Z mojego doświadczenia wynika, że wiele problemów z odbiorem wynika z prostych błędów. Oto lista, na co zwrócić uwagę:

   • Kiepskie złącza: Tanie, słabo wykonane złącza to najczęstsza przyczyna problemów. Inwestuj w sprawdzone marki.
   • Brak izolacji: Złącza na zewnątrz powinny być dodatkowo zabezpieczone taśmą izolacyjną lub specjalnymi kapturkami, aby chronić je przed wilgocią.
   • Nieprawidłowe zarobienie kabla: Zbyt krótka lub zbyt długa żyła wewnętrzna, oplot dotykający żyły to wszystko prowadzi do zwarć i utraty sygnału.
   • Zbyt długie kable: Każdy metr kabla to straty sygnału. Używaj kabli o odpowiedniej długości i dobrej jakości (niskie tłumienie).
   • Brak uziemienia: Pamiętaj o prawidłowym uziemieniu masztu antenowego i instalacji, co jest kluczowe dla bezpieczeństwa i ochrony przed przepięciami.

Lepszy sygnał to nie magia: podsumowanie i ostatnie wskazówki

Jak widać, prawidłowo dobrana i zamontowana zwrotnica antenowa to nie tylko "jakiś tam element" instalacji, ale moim zdaniem klucz do rozwiązania wielu problemów z odbiorem telewizji naziemnej DVB-T2. Dzięki niej możesz skutecznie połączyć sygnały z różnych anten, pasm częstotliwości, a nawet z różnych kierunków, zapewniając sobie stabilny i wysokiej jakości obraz bez irytujących zakłóceń. To inwestycja, która naprawdę się opłaca, eliminując frustrację związaną z niestabilnym sygnałem.

Czy zwrotnica zawsze jest najlepszym rozwiązaniem? W większości przypadków tak, zwłaszcza gdy musimy połączyć sygnały VHF i UHF. Jednak w niektórych sytuacjach warto rozważyć alternatywy. Na przykład, jeśli masz bardzo silny sygnał z jednego kierunku i chcesz odbierać wszystkie multipleksy, możesz pomyśleć o antenie typu "Combo", która łączy w sobie elementy anten VHF i UHF w jednej obudowie. Innym rozwiązaniem, w bardziej skomplikowanych instalacjach, może być wzmacniacz kanałowy, który selektywnie wzmacnia tylko wybrane kanały lub pasma. Zawsze jednak, zanim podejmiesz decyzję, przeprowadź dokładną analizę swoich potrzeb i warunków odbioru.

Zanim dokonasz zakupu, zadaj sobie te 5 pytań, aby dokonać świadomego wyboru:

• Czy potrzebuję połączyć sygnały VHF i UHF (np. MUX-8 z resztą multipleksów)?
• Czy sygnały z różnych multipleksów docierają do mnie z różnych kierunków?
• Czy planuję sumować sygnał TV z radiem FM/DAB+?
• Jakie jest tłumienie przepustowe i separacja wejść w wybranej zwrotnicy?
• Czy zwrotnica posiada filtr LTE/5G i funkcję przejścia napięcia (DC Pass), jeśli jej potrzebuję?
