Złączka koncentryczna: Jak dobrać i zamontować dla stabilnego sygnału?

Wybór i prawidłowy montaż złączki kabla koncentrycznego to klucz do stabilnego sygnału telewizyjnego (DVB-T2, satelitarnego) oraz niezawodnego połączenia internetowego. Ten artykuł przeprowadzi Cię przez świat złączek, pomoże dobrać odpowiedni typ do Twoich potrzeb i krok po kroku pokaże, jak samodzielnie wykonać profesjonalne połączenie, unikając typowych błędów.

Dlaczego wybór złączki to fundament stabilnego sygnału TV i internetu?

W dzisiejszych czasach, gdy telewizja cyfrowa (DVB-T2, satelitarna) i szybki internet kablowy są standardem, jakość połączeń w instalacji ma fundamentalne znaczenie. Niewłaściwie dobrana lub źle zamontowana złączka kabla koncentrycznego może być przyczyną wielu frustrujących problemów: od pikselizacji obrazu i zaników sygnału telewizyjnego, po niestabilne połączenie internetowe i niskie prędkości transmisji danych. To właśnie złączka jest często najsłabszym ogniwem całego systemu, dlatego jej odpowiedni wybór i precyzyjny montaż są kluczowe dla zapewnienia niezawodności i optymalnej jakości sygnału. W tym rozdziale wyjaśnię, dlaczego warto poświęcić uwagę temu pozornie drobnemu elementowi.

Przegląd złączek koncentrycznych: która jest do czego i którą znajdziesz w swoim domu?

Rynek oferuje różnorodne typy złączek koncentrycznych, a ich zastosowanie zależy od specyfiki instalacji. Zrozumienie różnic między nimi to pierwszy krok do świadomego wyboru. Skupimy się na najczęściej spotykanych w polskich domach, abyś mógł łatwo zidentyfikować te, z którymi masz do czynienia.

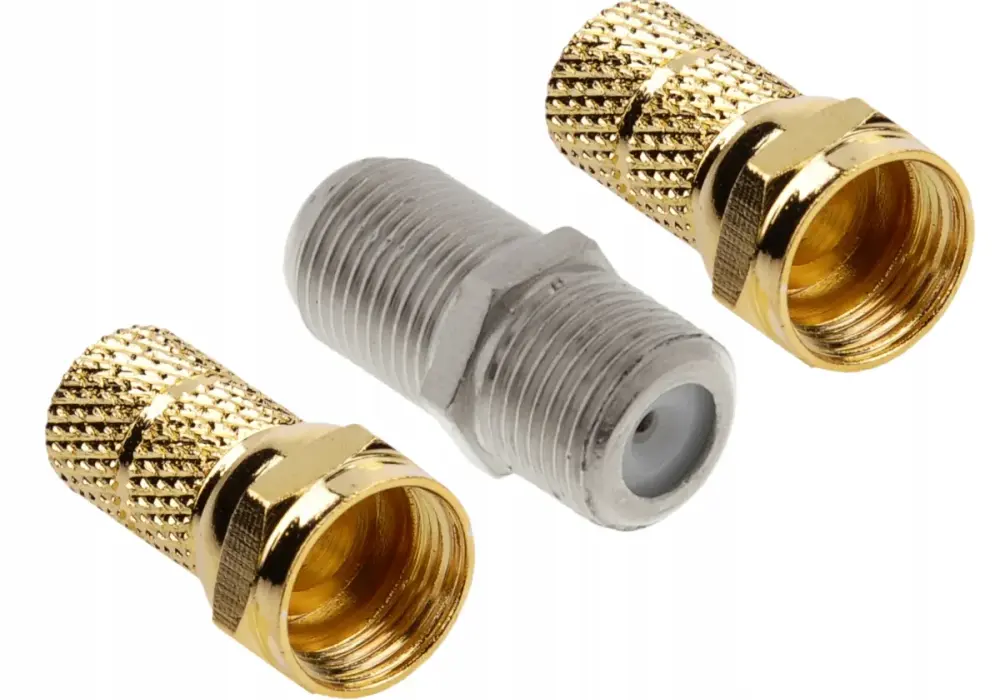

Złączka F: złoty standard dla telewizji satelitarnej, DVB-T2 i internetu kablowego

Złączka typu F to absolutny dominator w nowoczesnych instalacjach. Charakteryzuje się gwintowanym korpusem, który zapewnia pewne i stabilne połączenie. Jest to typ złączki, który znajdziesz praktycznie wszędzie tam, gdzie masz do czynienia z sygnałem satelitarnym (np. dekodery Platformy Canal+, Polsat Box), cyfrową telewizją naziemną DVB-T2/HEVC oraz w sieciach internetu kablowego (np. Play/UPC, Vectra). Jej popularność wynika z dobrej jakości sygnału, niskich strat i stosunkowo łatwego montażu, zwłaszcza w wersji nakręcanej.

Złączka IEC (antenowa): klasyk w instalacjach RTV, który wciąż ma znaczenie

Złączka IEC, znana również jako złączka antenowa, to klasyk, który od lat służy do podłączania telewizorów i tunerów do gniazdek antenowych w ścianie. Występuje w wersji męskiej (do podłączenia do gniazda w telewizorze) i żeńskiej (do podłączenia do gniazda ściennego lub przedłużenia kabla). Mimo rosnącej popularności złączek F, IEC nadal jest powszechnie stosowana w starszych instalacjach RTV oraz jako standardowe zakończenie kabla antenowego podłączanego bezpośrednio do telewizora. Choć mniej trwała mechanicznie niż złączka F, wciąż spełnia swoją rolę w wielu domach.

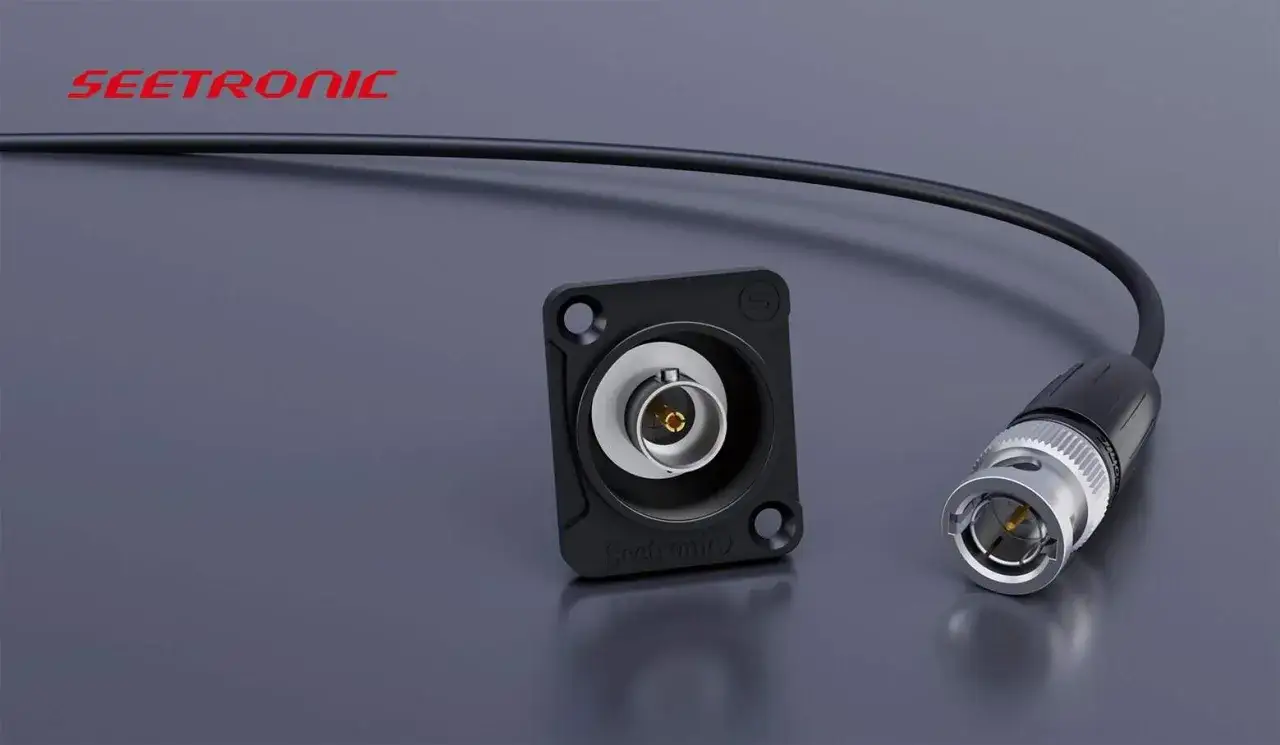

Inne typy złączek, na które możesz natrafić (BNC, RCA): szybkie rozpoznanie

Poza złączkami F i IEC, możesz sporadycznie natknąć się na inne typy, choć są one mniej powszechne w typowych domowych instalacjach TV/internet. Złączki BNC (Bayonet Neill-Concelman) są często używane w profesjonalnych systemach monitoringu wizyjnego (CCTV) lub w sprzęcie laboratoryjnym, oferując szybkie i pewne połączenie bagnetowe. Z kolei złączki RCA (Radio Corporation of America), znane również jako cinch, służą głównie do przesyłania sygnału audio i wideo w starszych urządzeniach, a ich zastosowanie w kontekście kabli koncentrycznych jest marginalne. Warto je rozpoznać, aby nie pomylić ich z typowymi złączkami antenowymi.

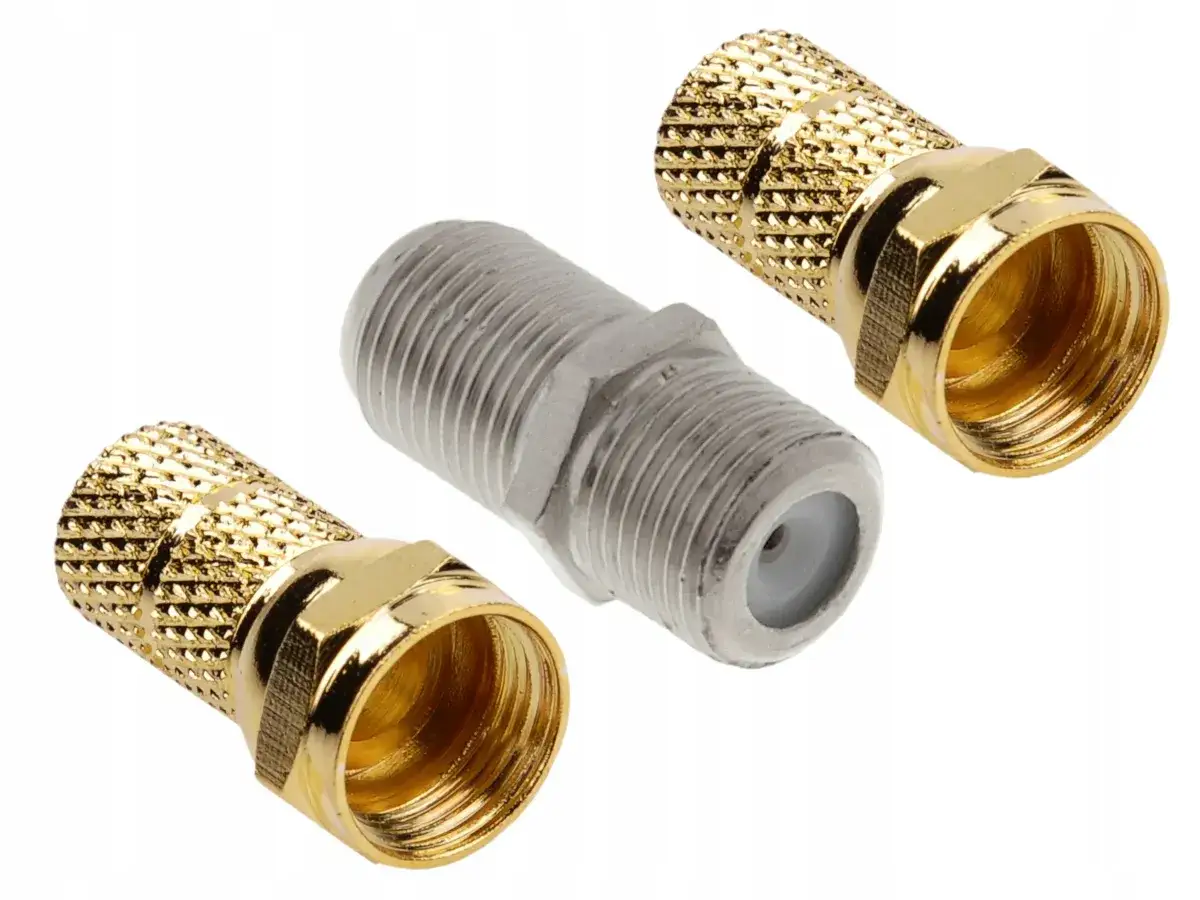

Jak perfekcyjnie dobrać złączkę? Trzy kroki do pewnego zakupu

Wybór odpowiedniej złączki to nie tylko kwestia typu (F czy IEC), ale także dopasowania do kabla, metody montażu i warunków środowiskowych. Poniżej przedstawiam trzy kluczowe kroki, które pozwolą Ci dokonać świadomego i trafnego zakupu, gwarantując pewne i trwałe połączenie.

Krok 1: Sprawdź swój kabel: jak odróżnić popularny RG6 od starszego RG59?

Kable koncentryczne różnią się średnicą i specyfikacją. Najpopularniejszym standardem w nowoczesnych instalacjach domowych jest kabel RG6, który jest grubszy i oferuje lepsze parametry sygnałowe. Starsze instalacje mogą wykorzystywać cieńszy kabel RG59. Złączki są projektowane pod konkretną średnicę kabla, dlatego kluczowe jest, aby złączka pasowała do Twojego kabla. Informacje o typie kabla (np. "RG6" lub "RG59") często są nadrukowane na jego izolacji zewnętrznej. Jeśli nie znajdziesz oznaczenia, możesz zmierzyć średnicę zewnętrzną kabla RG6 ma zazwyczaj około 6.8-7.0 mm, a RG59 około 6.1 mm.

Krok 2: Wybierz metodę montażu: nakręcana, zaciskana czy kompresyjna?

Dla złączek typu F istnieją trzy główne metody montażu, każda z nich ma swoje zalety i wady:

• Złączki nakręcane: Są najprostsze i najtańsze. Nie wymagają specjalistycznych narzędzi, ale są uważane za najmniej pewne i stabilne, podatne na poluzowanie i utratę sygnału. Idealne do szybkich, tymczasowych napraw.
• Złączki zaciskane (stożkowo): Zapewniają pewniejsze połączenie niż nakręcane, ale wymagają użycia dedykowanej zaciskarki. Oferują lepszą trwałość i stabilność sygnału.
• Złączki kompresyjne: To najbardziej profesjonalna i trwała metoda. Gwarantują wysoką wytrzymałość mechaniczną, doskonałą szczelność i minimalne straty sygnału. Do ich montażu niezbędna jest zaciskarka kompresyjna. Są idealne do instalacji, gdzie niezawodność jest priorytetem.

Twój wybór powinien zależeć od oczekiwanej trwałości, dostępnych narzędzi i budżetu.

Krok 3: Instalacja wewnętrzna czy zewnętrzna? Jak szczelność wpływa na wybór

Środowisko, w którym będzie pracować złączka, ma ogromne znaczenie. W instalacjach wewnętrznych, gdzie złączki są chronione przed warunkami atmosferycznymi, metody nakręcane czy zaciskane mogą być wystarczające. Jednak w przypadku instalacji zewnętrznych (np. na dachu, przy antenie satelitarnej, w skrzynce rozdzielczej na zewnątrz budynku) kluczowa jest odporność na wilgoć, deszcz, mróz i promieniowanie UV. W takich warunkach złączki kompresyjne są zdecydowanie najlepszym wyborem, ponieważ zapewniają hermetyczne i trwałe połączenie, które skutecznie chroni przed wnikaniem wody i korozją, co jest częstą przyczyną awarii sygnału.

Montaż złączki kabla koncentrycznego krok po kroku: poradnik dla każdego

Prawidłowe zamontowanie złączki to sztuka, która wymaga precyzji i cierpliwości. Niezależnie od wybranej metody, kluczowe jest odpowiednie przygotowanie kabla. Poniżej przedstawiam szczegółowe instrukcje, które pomogą Ci wykonać to zadanie jak profesjonalista.

Część wspólna: Jak prawidłowo przygotować kabel do montażu każdej złączki?

Podstawą każdego udanego montażu jest precyzyjne przygotowanie kabla. Niewłaściwe ściągnięcie izolacji może prowadzić do zwarć lub słabego kontaktu, co negatywnie wpłynie na sygnał.

1. Odmierz i odetnij izolację zewnętrzną: Używając specjalnego ściągacza do kabli koncentrycznych (lub ostrego nożyka, ale z dużą ostrożnością), usuń około 12-15 mm zewnętrznej izolacji kabla. Upewnij się, że nie uszkodziłeś oplotu (ekranu).
2. Odsłoń oplot i folię: Delikatnie odwiń oplot (włoski metalowy ekran) do tyłu, tak aby nie dotykał żyły centralnej. Pod oplotem często znajduje się folia aluminiowa ją również należy odwinąć lub odciąć, tak aby nie stykała się z żyłą centralną.
3. Przytnij dielektryk: Usuń około 6-7 mm białego dielektryka (izolacji wewnętrznej) wokół żyły centralnej. Dielektryk powinien być przycięty równo, a żyła centralna powinna wystawać na około 1-2 mm poza dielektryk po włożeniu do złączki.
4. Wygładź żyłę centralną: Upewnij się, że miedziana żyła centralna jest prosta i nie ma zadziorów.

Metoda 1: Montaż złączki nakręcanej: szybko i bez specjalistycznych narzędzi

Złączki nakręcane są najprostsze w montażu, idealne do szybkich i doraźnych zastosowań.

1. Przygotuj kabel: Postępuj zgodnie z instrukcjami w sekcji "Część wspólna".
2. Wkręć złączkę: Ostrożnie nakręć złączkę na kabel. Gwint złączki powinien wchodzić między oplot a dielektryk. Żyła centralna kabla powinna wystawać przez otwór w złączce.
3. Dokręć: Dokręć złączkę ręcznie, aż poczujesz opór. Nie używaj nadmiernej siły, aby nie uszkodzić kabla lub złączki.
4. Sprawdź: Upewnij się, że żyła centralna nie dotyka oplotu i wystaje na odpowiednią długość.

Metoda 2: Montaż złączki zaciskanej: pewniejsze połączenie z użyciem zaciskarki

Złączki zaciskane oferują lepszą trwałość niż nakręcane i wymagają specjalnej zaciskarki.

1. Przygotuj kabel: Postępuj zgodnie z instrukcjami w sekcji "Część wspólna".
2. Włóż złączkę: Nasuń złączkę na przygotowany kabel, tak aby żyła centralna wystawała przez otwór, a dielektryk doszedł do oporu wewnątrz złączki. Oplot powinien być równomiernie rozłożony wokół korpusu złączki.
3. Zaciskaj: Umieść złączkę z kablem w odpowiednim gnieździe zaciskarki. Ściśnij rączki zaciskarki, aż złączka zostanie mocno zaciśnięta na kablu.
4. Sprawdź: Upewnij się, że połączenie jest solidne, a żyła centralna nie dotyka oplotu.

Metoda 3: Montaż złączki kompresyjnej: profesjonalne i najtrwalsze rozwiązanie

Złączki kompresyjne to gwarancja najwyższej jakości i szczelności, ale wymagają specjalnej zaciskarki kompresyjnej.

1. Przygotuj kabel: Postępuj zgodnie z instrukcjami w sekcji "Część wspólna", zwracając szczególną uwagę na precyzję długości odizolowanych części.
2. Włóż złączkę: Nasuń złączkę na przygotowany kabel. Żyła centralna powinna wystawać przez otwór, a dielektryk powinien oprzeć się o wewnętrzny pierścień złączki.
3. Kompresuj: Umieść złączkę z kablem w zaciskarce kompresyjnej. Ściśnij rączki zaciskarki, aż mechanizm kompresyjny całkowicie zaciśnie złączkę na kablu. Usłyszysz charakterystyczne kliknięcie lub poczujesz, że zaciskarka osiągnęła maksymalny opór.
4. Sprawdź: Po wyjęciu złączki z zaciskarki sprawdź, czy jest ona mocno osadzona na kablu, a żyła centralna jest prawidłowo wystawiona i nie ma kontaktu z oplotem.

Niezbędnik instalatora: Jakie narzędzia naprawdę ułatwią Ci pracę?

Chociaż niektóre złączki można zamontować "gołymi rękami", użycie odpowiednich narzędzi nie tylko ułatwia pracę, ale przede wszystkim gwarantuje trwałe i niezawodne połączenie. Inwestycja w kilka podstawowych akcesoriów szybko się zwróci w postaci stabilnego sygnału.

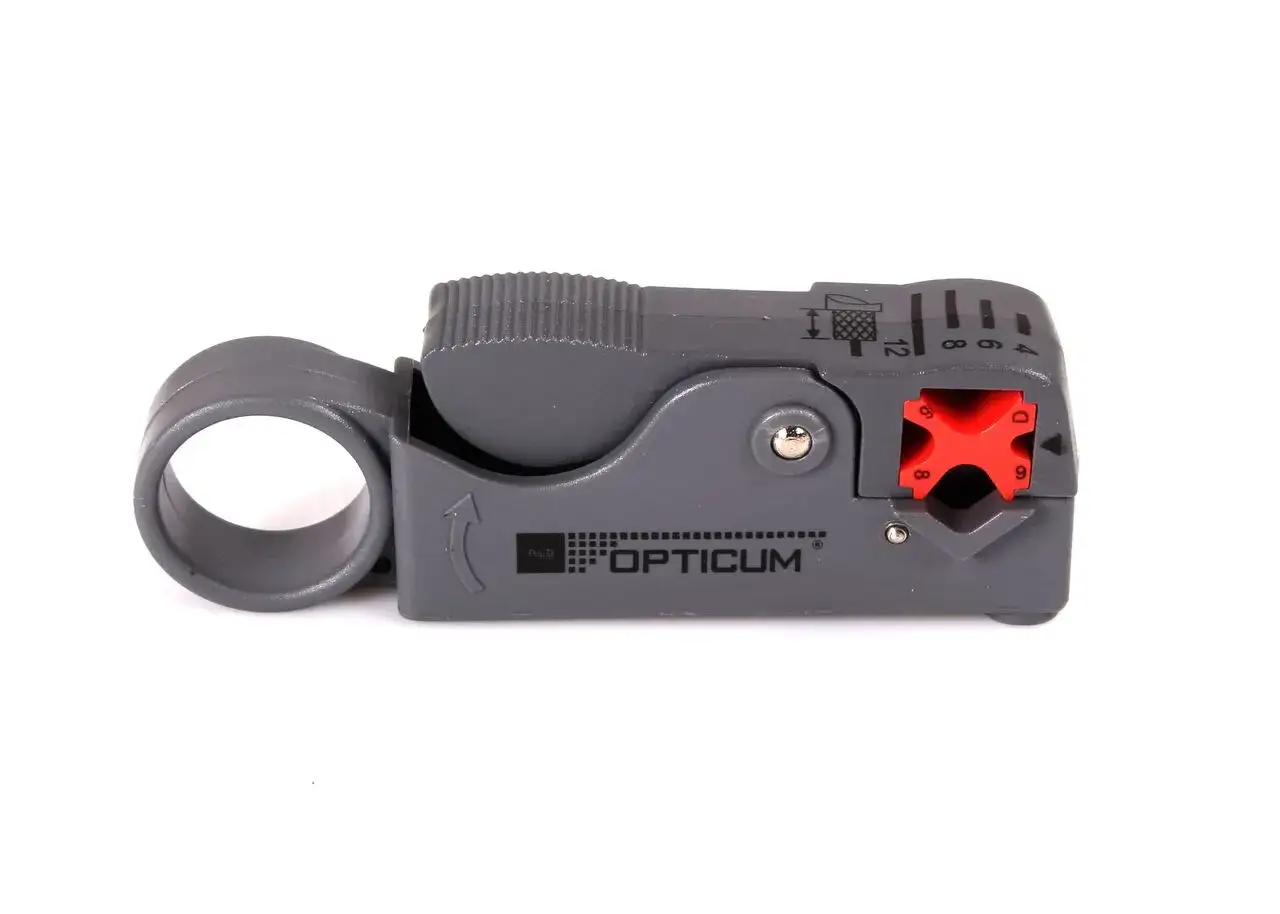

Ściągacz izolacji: dlaczego warto go mieć zamiast nożyka?

Chociaż teoretycznie można odizolować kabel koncentryczny nożykiem, jest to metoda obarczona dużym ryzykiem. Łatwo jest uszkodzić oplot, dielektryk lub, co najgorsze, żyłę centralną, co natychmiast wpłynie na jakość sygnału. Specjalny ściągacz izolacji do kabli koncentrycznych to narzędzie, które precyzyjnie i bezpiecznie usuwa poszczególne warstwy kabla na odpowiednią długość. Posiada wymienne ostrza lub regulowaną głowicę, co pozwala na idealne dopasowanie do różnych typów kabli (np. RG6, RG59). Dzięki niemu przygotowanie kabla jest szybkie, powtarzalne i wolne od błędów.

Zaciskarka kompresyjna vs. zaciskana: którą wybrać i czy zawsze jest konieczna?

Wybór zaciskarki zależy od typu złączek, które zamierzasz montować:

• Zaciskarka do złączek zaciskanych (stożkowych): Jest to narzędzie, które mechanicznie zgniata metalowy pierścień złączki wokół kabla. Zapewnia lepsze połączenie niż złączki nakręcane, ale nie oferuje takiej szczelności jak kompresyjne. Jest dobrym kompromisem między ceną a jakością dla instalacji wewnętrznych.
• Zaciskarka kompresyjna: Jest niezbędna do montażu złączek kompresyjnych. Działa na zasadzie "wpychania" tylnej części złączki na kabel, tworząc hermetyczne i niezwykle trwałe połączenie. Jest to najbardziej profesjonalne rozwiązanie, szczególnie polecane do instalacji zewnętrznych, gdzie kluczowa jest odporność na wilgoć.

Czy zaciskarka jest zawsze konieczna? Nie, jeśli decydujesz się na złączki nakręcane lub tzw. "Self-Install" (samokompresyjne), które nie wymagają narzędzi. Jednak dla zapewnienia maksymalnej niezawodności i jakości sygnału, szczególnie w przypadku złączek kompresyjnych, zaciskarka jest absolutnie niezbędna.

Najczęstsze błędy przy montażu złączek i jak ich unikać: gwarancja idealnego sygnału

Nawet najlepiej dobrane złączki mogą zawieść, jeśli montaż zostanie wykonany nieprawidłowo. Istnieje kilka typowych błędów, które mogą prowadzić do poważnych problemów z sygnałem. Znając je, możesz ich skutecznie unikać.

Zwarcie, czyli wróg numer jeden: jak zadbać o separację żyły i oplotu?

Najczęstszym i najbardziej destrukcyjnym błędem jest zwarcie żyły sygnałowej (centralnego miedzianego przewodu) z oplotem (ekranem kabla). Dochodzi do niego, gdy cienkie druciki oplotu lub fragment folii aluminiowej dotkną żyły centralnej. Skutkuje to całkowitym brakiem sygnału lub jego drastycznym pogorszeniem. Aby tego uniknąć, należy bardzo precyzyjnie odizolować kabel, upewniając się, że oplot jest całkowicie odgięty do tyłu i nie ma żadnego kontaktu z żyłą centralną. Po zamontowaniu złączki zawsze wizualnie sprawdź, czy nie ma żadnych luźnych drucików.

Niewłaściwa długość żyły i oplotu: konsekwencje i proste sposoby na ich uniknięcie

Zbyt krótka lub zbyt długa żyła centralna oraz nieodpowiednia długość oplotu to kolejne źródła problemów. Zbyt krótka żyła może nie stykać się prawidłowo z gniazdem, prowadząc do zaników sygnału. Zbyt długa żyła jest podatna na zginanie i uszkodzenia, a także zwiększa ryzyko zwarcia. Zbyt krótki oplot osłabia ekranowanie, a zbyt długi może utrudniać montaż złączki i również zwiększać ryzyko zwarcia. Kluczem jest precyzyjne odmierzenie i odizolowanie kabla zgodnie z zaleceniami producenta złączki lub standardowymi wymiarami (np. 6-7 mm dielektryka, 12-15 mm izolacji zewnętrznej). Użycie ściągacza izolacji eliminuje ten problem, zapewniając powtarzalne i prawidłowe długości.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Problem z wodą: Jak skutecznie zabezpieczyć złącza w instalacjach zewnętrznych?

Woda i wilgoć to śmiertelny wróg połączeń koncentrycznych, zwłaszcza w instalacjach zewnętrznych. Wniknięcie wody do złączki powoduje korozję, degradację sygnału, a w skrajnych przypadkach całkowitą utratę połączenia. Aby temu zapobiec, należy stosować złączki kompresyjne, które z natury są bardziej szczelne. Dodatkowo, zaleca się użycie specjalnych osłon gumowych (tzw. kapturków ochronnych), taśmy samowulkanizującej lub silikonowego smaru dielektrycznego. Owinięcie złączki taśmą samowulkanizującą tworzy wodoodporną barierę, która skutecznie chroni przed wilgocią i przedłuża żywotność połączenia.
