Złączki antenowe: Klucz do idealnego sygnału DVB-T2/4K

Jakość sygnału telewizyjnego, zwłaszcza w erze standardów DVB-T2/HEVC i rozdzielczości 4K, często zależy od pozornie nieistotnych detali. Jednym z nich, a zarazem krytycznym elementem każdej instalacji RTV/SAT, są złączki antenowe. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć ich rolę, wybrać odpowiedni typ i prawidłowo zamontować, eliminując problemy z odbiorem telewizji.

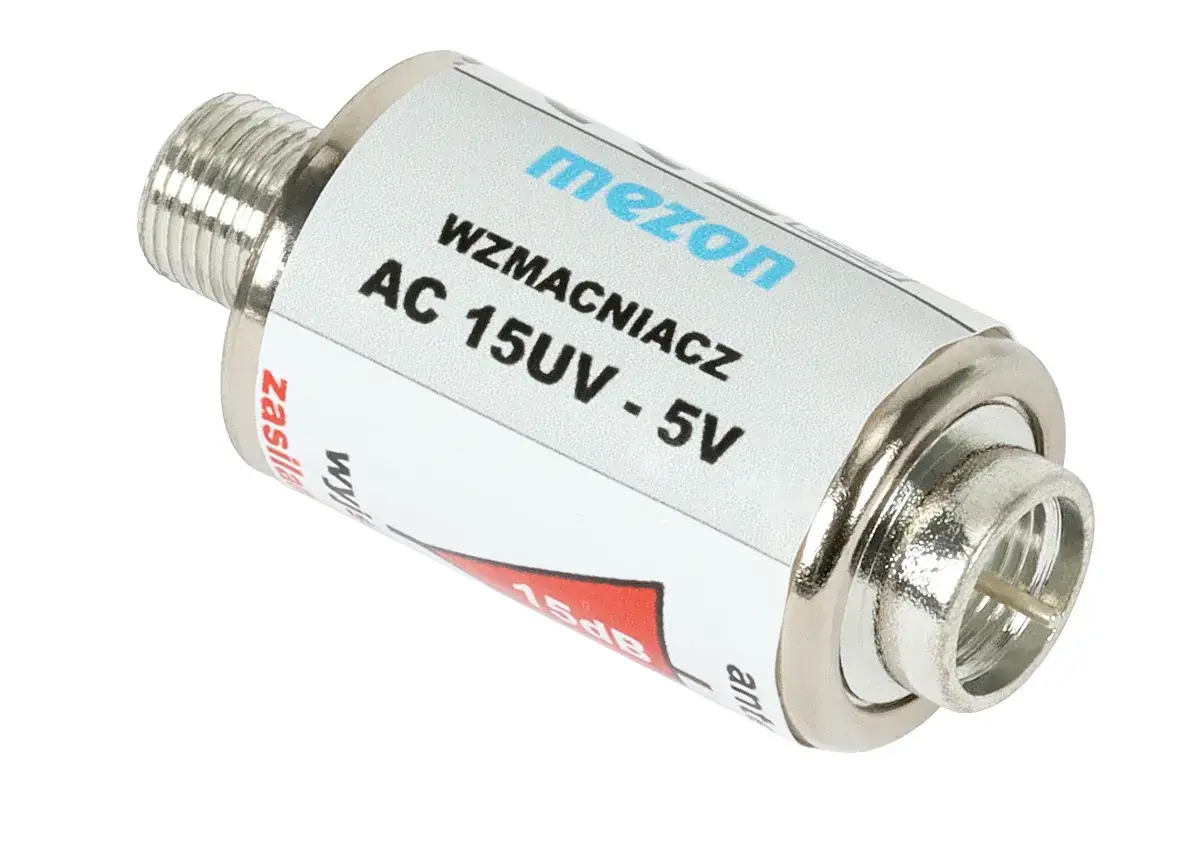

Dlaczego mała złączka ma ogromny wpływ na jakość Twojego sygnału TV?

Wielu moich klientów dziwi się, gdy wskazuję na złączki jako potencjalne źródło problemów z odbiorem. Przecież to tylko małe, metalowe elementy, prawda? Nic bardziej mylnego! Złączka jest często "najsłabszym ogniwem" w całym systemie antenowym. Możesz mieć najlepszą antenę na dachu i najnowocześniejszy telewizor, ale jeśli połączenie między nimi, czyli złączka, będzie wadliwe, cały system będzie działał poniżej swoich możliwości. To właśnie w tym miejscu najczęściej dochodzi do strat sygnału, zakłóceń czy odbić, które degradują obraz.

W dzisiejszych czasach, gdy cyfrowa telewizja DVB-T2/HEVC czy satelitarna 4K stały się standardem, jakość sygnału jest jeszcze bardziej wrażliwa na wszelkie niedoskonałości. Systemy te wymagają stabilnego i czystego sygnału. Nawet niewielkie straty, odbicia sygnału czy zakłócenia wprowadzane przez niskiej jakości lub źle zamontowaną złączkę mogą prowadzić do irytującej pikselizacji, zaników obrazu, a nawet całkowitego braku odbioru. Kluczowe znaczenie ma tu nie tylko przewodnictwo, ale także szczelność złączki, która chroni połączenie przed wilgocią i korozją, oraz jej parametry elektryczne, które muszą być dopasowane do impedancji kabla i reszty instalacji. Pamiętaj, że w przypadku sygnału cyfrowego "trochę gorzej" często oznacza "wcale".

Poznaj kluczowych graczy: Rodzaje złączek antenowych, które musisz znać

Zanim przejdziemy do montażu, musimy zrozumieć, z jakimi typami złączek możemy się spotkać. W Polsce dominują dwa główne standardy, które warto poznać.

Złącze typu F standard w telewizji satelitarnej i kablowej

Złącza typu F to absolutny standard w instalacjach telewizji satelitarnej oraz kablowej. Charakteryzują się gwintowaną konstrukcją, co zapewnia bardzo pewne i stabilne połączenie. Dzięki temu są odporne na przypadkowe rozłączenie i zapewniają dobrą ochronę przed zakłóceniami. Właśnie dlatego znajdziesz je przy dekoderach satelitarnych, konwerterach LNB czy modemach kablowych.

Złącze typu IEC (męskie/żeńskie) klasyczne rozwiązanie do TV naziemnej

Złącza typu IEC, potocznie nazywane "antenowymi", to tradycyjne rozwiązanie stosowane do podłączania telewizorów i radioodbiorników do gniazd antenowych telewizji naziemnej (DVB-T2). Występują w dwóch wariantach: męskim (wtyk), który zazwyczaj montujemy na końcu kabla, oraz żeńskim (gniazdo), które znajdziesz w telewizorze, dekoderze DVB-T2 lub w gnieździe ściennym. Rozróżnienie ich jest proste męskie ma wystający bolec, żeńskie otwór.

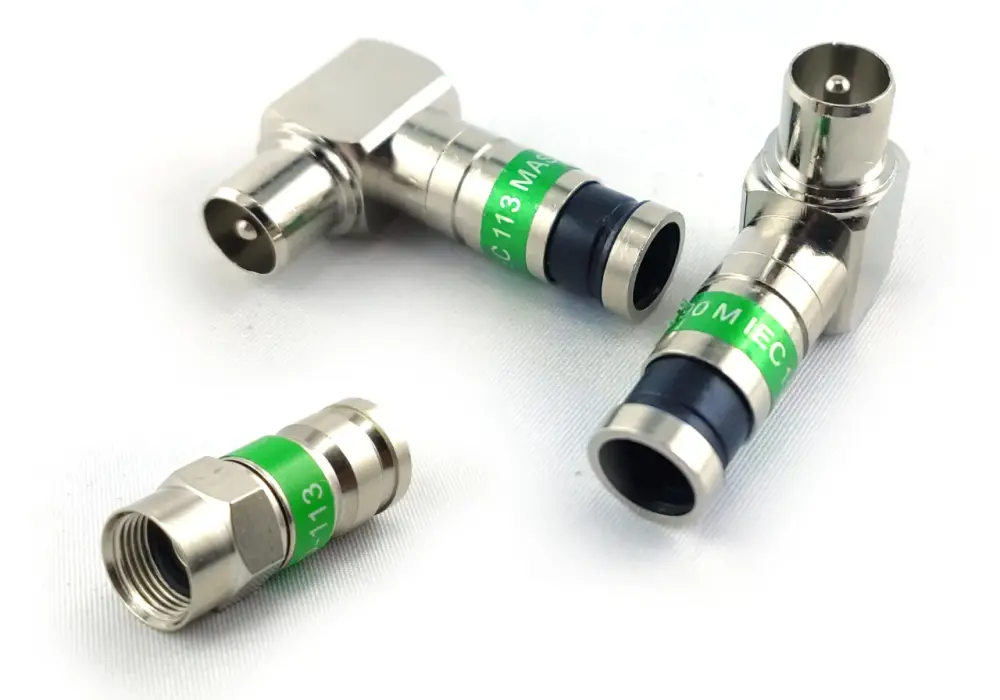

Prosta czy kątowa? Kiedy geometria ma znaczenie

Zarówno złączki typu F, jak i IEC dostępne są w wersji prostej i kątowej. Kiedy warto zastosować te drugie? Przede wszystkim w sytuacjach, gdy mamy ograniczoną przestrzeń. Wyobraź sobie telewizor wiszący płasko na ścianie prosta złączka wystawałaby na kilkanaście centymetrów, uniemożliwiając dosunięcie urządzenia. Złączka kątowa pozwala na estetyczne i funkcjonalne podłączenie kabla, minimalizując jego wystawanie i ryzyko uszkodzenia.

Złączki nakręcane vs. kompresyjne które rozwiązanie jest dla Ciebie?

Wybór sposobu montażu złączki ma ogromne znaczenie dla trwałości i jakości połączenia. Przyjrzyjmy się dwóm głównym typom.

Złączki nakręcane: Szybki montaż dla amatorów, ale czy na pewno idealny?

Złączki kompresyjne: Profesjonalna szczelność i trwałość na lata

Jeśli zależy Ci na profesjonalnym i trwałym rozwiązaniu, złączki kompresyjne to właściwy wybór. Są znacznie trwalsze, a co najważniejsze zapewniają hermetyczne połączenie, odporne na wilgoć i korozję. Dzięki temu parametry elektryczne sygnału są znacznie lepsze i stabilniejsze przez długie lata. Ich montaż wymaga jednak użycia specjalnej zaciskarki, która równomiernie i mocno zaciska złączkę na kablu. To inwestycja, która zwraca się w bezproblemowym odbiorze.

A może samozaciskowe (Self-Install)? Kompromis między prostotą a jakością

Istnieje jeszcze trzecia opcja, która stanowi dobry kompromis dla osób, które nie chcą inwestować w zaciskarkę, ale oczekują lepszej jakości niż w przypadku złączek nakręcanych. Mowa o złączkach samozaciskowych, często oznaczanych jako "Self-Install". Ich montaż jest prosty nie wymagają specjalnych narzędzi, a proces zaciskania następuje automatycznie podczas nakręcania złączki na gniazdo. Są one zazwyczaj lepiej zaprojektowane niż tradycyjne nakręcane, oferując pewniejsze połączenie i lepszą ochronę.

Jak dobrać idealną złączkę? Praktyczny przewodnik krok po kroku

Wybór odpowiedniej złączki to podstawa sukcesu. Oto mój przewodnik, który pomoże Ci podjąć właściwą decyzję.

1. Krok 1: Zidentyfikuj swój kabel koncentryczny (RG-6, Triset-113 i inne)

   To absolutna podstawa. Złączka musi idealnie pasować do średnicy i typu Twojego kabla koncentrycznego. Najpopularniejszym standardem w domowych instalacjach jest kabel RG-6. Na rynku znajdziesz też kable o lepszych parametrach, takie jak Triset-113. Niedopasowanie złączki do kabla np. zbyt duża złączka do cienkiego kabla może prowadzić do luźnego połączenia, utraty ekranowania i wnikania zakłóceń. Z kolei zbyt mała złączka może uszkodzić ekran lub dielektryk kabla podczas montażu. Zawsze sprawdź specyfikację kabla (często jest nadrukowana na jego izolacji) i dobierz złączkę o odpowiedniej średnicy wewnętrznej.

2. Krok 2: Określ typ instalacji telewizja naziemna DVB-T2 czy satelitarna?

   Typ instalacji jednoznacznie determinuje rodzaj złączki. Jeśli budujesz instalację do odbioru telewizji naziemnej DVB-T2, najprawdopodobniej będziesz potrzebować złączek typu IEC (męskich i żeńskich). W przypadku telewizji satelitarnej lub kablowej, Twoim wyborem będą złączki typu F. Pamiętaj, że niektóre nowoczesne telewizory mają uniwersalne gniazda, ale zazwyczaj rozróżnienie jest jasne.

3. Krok 3: Sprawdź gniazda w swoich urządzeniach (telewizor, dekoder, gniazdo ścienne)

   Zanim kupisz złączki, zawsze sprawdź, jakie gniazda masz w swoich urządzeniach. To kluczowe, aby dobrać odpowiednie końcówki kabla. Czy w telewizorze masz gniazdo żeńskie IEC (do którego potrzebujesz męskiego wtyku na kablu)? Czy dekoder satelitarny ma gniazdo F (wymaga złączki F na kablu)? A może gniazdo ścienne jest typu F, a telewizor IEC? W takich sytuacjach będziesz potrzebować adapterów lub kabli z różnymi końcówkami. Dokładne sprawdzenie pozwoli uniknąć niepotrzebnych powrotów do sklepu.

Montaż bez tajemnic: Jak samodzielnie i poprawnie założyć złączkę na kabel?

Prawidłowe "zarobienie" kabla, czyli zamontowanie na nim złączki, to umiejętność, która przyda się każdemu. Pokażę Ci, jak to zrobić krok po kroku.

Niezbędne narzędzia: Co musisz przygotować?

• Ostry nóż lub specjalny ściągacz do izolacji: Ściągacz jest znacznie lepszy, ponieważ precyzyjnie usuwa izolację, minimalizując ryzyko uszkodzenia ekranu czy żyły głównej.
• Zaciskarka (do złączek kompresyjnych): Jeśli wybrałeś złączki kompresyjne, to narzędzie jest absolutnie niezbędne.
• Cierpliwość i precyzja: To klucz do sukcesu!

Instrukcja krok po kroku: Przygotowanie kabla (cięcie i zdejmowanie izolacji)

1. Prostopadłe przycięcie końca kabla: Użyj noża lub ściągacza, aby równo i prostopadle przyciąć koniec kabla. To zapewni estetyczne i prawidłowe ułożenie warstw.
2. Zdjęcie zewnętrznej izolacji: Ostrożnie usuń zewnętrzną (najczęściej czarną lub białą) izolację kabla na długości około 10-15 mm. Długość ta może się różnić w zależności od konkretnego typu złączki zawsze warto sprawdzić instrukcję producenta złączki. Staraj się nie uszkodzić oplotu pod spodem.

Instrukcja krok po kroku: Odwinięcie ekranu i odsłonięcie żyły sygnałowej

1. Ostrożne odwinięcie oplotu (ekranu): Delikatnie odwiń oplot (srebrne lub miedziane druciki) na zewnętrzną izolację kabla. Upewnij się, że żaden z drucików oplotu nie dotyka żyły głównej. To jest bardzo ważne, ponieważ zwarcie żyły głównej z oplotem to najczęstsza przyczyna braku sygnału!
2. Usunięcie wewnętrznego dielektryka: Teraz usuń wewnętrzny dielektryk (białą izolację otaczającą żyłę główną) na długość około 6-8 mm, pozostawiając odsłoniętą żyłę główną. Ponownie, długość ta zależy od złączki żyła główna powinna wystawać na tyle, aby zapewnić pewny kontakt, ale nie być zbyt długa. Uważaj, aby nie uszkodzić samej żyły głównej jest ona delikatna.

Instrukcja krok po kroku: Prawidłowe nakręcanie lub zaciskanie złączki

1. Nałożenie złączki na przygotowany kabel: Nasuń złączkę na przygotowany koniec kabla. Powinna wejść dość ciasno, ale bez użycia nadmiernej siły.
2. W przypadku złączek nakręcanych: Ostrożnie nakręcaj złączkę, aż poczujesz opór. Żyła główna powinna wystawać z przodu złączki na około 1-2 mm. Upewnij się, że oplot jest dobrze rozłożony i nie ma ryzyka zwarcia.
3. W przypadku złączek kompresyjnych: Umieść złączkę z kablem w zaciskarce. Mocno zaciśnij narzędzie, aż złączka zostanie trwale i pewnie zamocowana na kablu. Proces ten jest jednorazowy i nieodwracalny, co świadczy o trwałości połączenia.

Najczęstsze błędy i problemy jak ich unikać i co zrobić, gdy coś pójdzie nie tak?

Nawet doświadczonym zdarzają się pomyłki. Oto najczęstsze błędy, które widuję, i porady, jak ich unikać.

• Błąd #1: Zwarcie żyły głównej z oplotem cichy zabójca sygnału

  To bez wątpienia najczęstszy i najbardziej destrukcyjny błąd. Jeśli choćby jeden drucik oplotu dotknie żyły głównej, następuje zwarcie. Efekt? Całkowity brak sygnału lub jego drastyczne osłabienie, objawiające się pikselizacją lub komunikatem "brak sygnału". Zawsze, ale to zawsze, po zamontowaniu złączki dokładnie sprawdź, czy oplot i żyła główna są od siebie odizolowane. Możesz użyć lupy lub po prostu dokładnie obejrzeć połączenie.

• Błąd #2: Niewłaściwa długość żyły sygnałowej dlaczego to takie ważne?

  Zbyt krótka żyła główna może nie zapewnić pewnego styku w gnieździe urządzenia, co skutkuje niestabilnym sygnałem lub jego brakiem. Z kolei zbyt długa żyła główna to ryzyko jej zagięcia, uszkodzenia gniazda w telewizorze czy dekoderze, a także zwiększone ryzyko zwarcia z obudową urządzenia. Optymalna długość to około 1-2 mm wystającej żyły poza krawędź złączki.

• Błąd #3: Uszkodzony ekran lub luźne połączenie jak tego uniknąć?

  Uszkodzenie ekranu (oplotu lub folii) podczas odizolowywania kabla sprawia, że kabel traci swoje właściwości ekranujące, co prowadzi do wnikania zakłóceń i pogorszenia sygnału. Luźno zamocowana złączka to z kolei niestabilność mechaniczną i elektryczną. Używaj ostrych narzędzi i pracuj precyzyjnie. W przypadku złączek nakręcanych, upewnij się, że są mocno dokręcone. W przypadku złączek kompresyjnych, użyj odpowiedniej zaciskarki. Pamiętaj też o korozji i wilgoci niskiej jakości złączki, zwłaszcza na zewnątrz, szybko ulegają degradacji.

• Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

  Co zrobić, gdy po montażu sygnał wciąż jest słaby?

  Jeśli po zamontowaniu złączki sygnał jest słaby lub w ogóle go nie ma, w pierwszej kolejności sprawdź poprawność montażu. Odłącz złączkę od urządzenia i dokładnie obejrzyj, czy nie ma zwarcia między żyłą główną a oplotem, czy żyła główna ma odpowiednią długość i czy złączka jest pewnie zamocowana. Często wystarczy poprawić jeden z tych elementów. Jeśli złączka została uszkodzona podczas montażu (np. zagięta żyła główna), lepiej jest ją odciąć i zamontować nową. Pamiętaj, że oszczędność na złączce czy narzędziach często skutkuje frustracją i koniecznością powtórzenia pracy.
