Złączka do anteny TV: idealny sygnał DVB-T2/4K? Wybierz i zamontuj!

Ten artykuł to kompleksowy poradnik, który pomoże każdemu użytkownikowi zrozumieć, wybrać i prawidłowo zamontować złączkę antenową, zapewniając stabilny i wysokiej jakości sygnał telewizyjny w erze DVB-T2 i 4K.

Dlaczego dobór właściwej złączki antenowej jest dziś ważniejszy niż kiedykolwiek?

W dobie cyfrowej telewizji, gdzie standardem staje się wysoka rozdzielczość, a nawet Ultra HD, każdy element instalacji antenowej ma znaczenie. Kiedyś, w erze analogowej, "byle jakie" połączenie kabla z telewizorem skutkowało co najwyżej "śnieżeniem" na ekranie. Dziś, nawet tak mały i często niedoceniany element jak złączka antenowa, odgrywa kluczową rolę w zapewnieniu krystalicznie czystego obrazu i stabilnego dźwięku. Czasy prowizorycznych rozwiązań bezpowrotnie minęły, a precyzja stała się koniecznością.

Era DVB-T2 i 4K: jak złączka wpływa na jakość obrazu, który oglądasz?

Przejście na standard DVB-T2/HEVC w Polsce oraz rosnąca popularność treści w rozdzielczości 4K znacząco zwiększyły wymagania wobec całej instalacji antenowej. Sygnał cyfrowy jest znacznie bardziej wrażliwy na zakłócenia i straty niż sygnał analogowy. Oznacza to, że nawet minimalne niedoskonałości, takie jak niskiej jakości złączka lub jej nieprawidłowy montaż, mogą prowadzić do poważnych problemów. Zamiast lekkiego "śnieżenia", doświadczymy irytującego "kratkowania" obrazu, całkowitych zaników sygnału lub, co gorsza, braku odbioru jakichkolwiek kanałów. Właśnie dlatego tak ważne jest, aby każda część toru sygnałowego, w tym złączka, była dobrana i zamontowana z najwyższą starannością.

Najczęstsze problemy z sygnałem TV, za które może odpowiadać mała, niepozorna złączka

Często, gdy na ekranie pojawia się komunikat o braku sygnału, obraz "kratkuje" lub dźwięk zanika, w pierwszej kolejności myślimy o awarii anteny, dekodera, a nawet samego telewizora. Tymczasem, w moim doświadczeniu, bardzo często winowajcą okazuje się właśnie źle dobrana lub nieprawidłowo zamontowana złączka antenowa. Problemy takie jak brak sygnału, "kratkowanie" obrazu czy zaniki dźwięku mogą być bezpośrednim skutkiem zwarcia w złączce, luźnego połączenia, które powoduje utratę masy, lub po prostu użycia elementu o nieodpowiednich parametrach. Niewłaściwy kontakt, uszkodzony oplot czy nawet zbyt długa żyła centralna to wszystko może skutecznie zakłócić odbiór, a co najgorsze, jest trudne do zdiagnozowania bez podstawowej wiedzy.

Krok 1: Zidentyfikuj swoją potrzebę: przewodnik po typach złączek TV na polskim rynku

Zanim wybierzesz się do sklepu po nową złączkę, kluczowe jest zrozumienie, czego tak naprawdę potrzebujesz. Rynek oferuje wiele rozwiązań, a wybór odpowiedniego typu złączki to pierwszy i najważniejszy krok do stabilnej instalacji. Przyjrzyjmy się najpopularniejszym typom, które dominują w polskich domach.

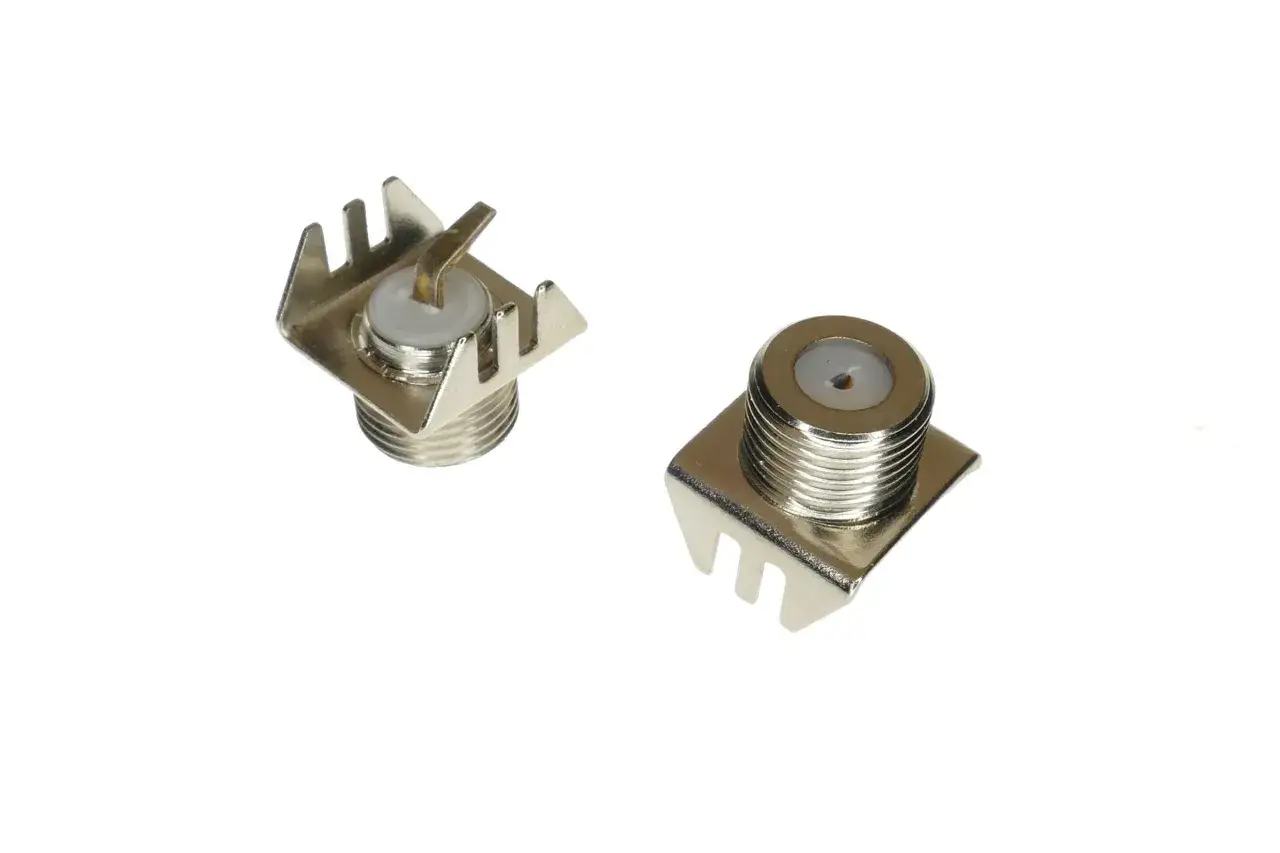

Złącze F (gwintowane): kiedy jest absolutnie niezbędne? (SAT, DVB-T2)

Złącze typu F, charakteryzujące się gwintowaną konstrukcją, to prawdziwy standard w nowoczesnych instalacjach. Jest ono absolutnie niezbędne w systemach satelitarnych (SAT), gdzie łączy konwerter z dekoderem, a także w telewizji kablowej. Co więcej, w erze DVB-T2, złącza F są coraz częściej spotykane w instalacjach naziemnych, łącząc anteny ze wzmacniaczami, rozgałęźnikami czy bezpośrednio z dekoderami. Jego główną zaletą jest stabilność połączenia, która minimalizuje straty sygnału i zapewnia lepszą odporność na zakłócenia. To właśnie dzięki gwintowi połączenie jest pewne i nie grozi przypadkowym rozłączeniem.

Złącze IEC (tradycyjne): czy Twój telewizor go potrzebuje?

Złącze IEC, znane również jako wtyk PAL lub Belling-Lee, to klasyczny typ, który od lat gości w większości polskich domów. Jest to ten "zwykły" wtyk, który zazwyczaj podłączasz bezpośrednio do telewizora. Choć jest mniej stabilny mechanicznie niż złącze F i może być bardziej podatny na zakłócenia, nadal jest powszechnie używany jako końcówka kabla antenowego, wpinana bezpośrednio w gniazdo antenowe telewizora lub dekodera DVB-T2. Jeśli podłączasz kabel bezpośrednio do odbiornika, najprawdopodobniej potrzebujesz właśnie złącza IEC.

Wtyk męski, gniazdo żeńskie, kątowe czy proste? Jak rozpoznać, czego szukać?

Podstawową zasadą przy doborze złączki jest rozróżnienie między wtykiem (męskim) a gniazdem (żeńskim). Wtyk to element z wystającym pinem lub bolcem, który wchodzi w gniazdo, czyli element z otworem. Przykładowo, kabel zakończony wtykiem męskim IEC wpinamy w gniazdo żeńskie IEC w telewizorze. Podobnie jest ze złączami F kabel zakończony wtykiem F (gwintowanym) wkręcamy w gniazdo F w dekoderze. Dodatkowo, złączki występują w wersjach prostych i kątowych. Te drugie są niezwykle przydatne, gdy masz mało miejsca za telewizorem lub meblami, umożliwiając estetyczne i bezpieczne poprowadzenie kabla bez jego zaginania.

Przejściówki i adaptery (F na IEC i odwrotnie): Twój ratunek w nietypowych sytuacjach

Co zrobić, gdy masz kabel zakończony złączem F, a Twój telewizor ma wejście IEC? Właśnie wtedy z pomocą przychodzą adaptery i przejściówki. To małe, ale niezwykle praktyczne elementy, które pozwalają na połączenie różnych typów złącz. Dostępne są przejściówki z F na IEC (męskie lub żeńskie) oraz z IEC na F. Mogą być proste lub kątowe. Są one często tymczasowym rozwiązaniem, ale w wielu przypadkach stają się stałym elementem instalacji, pozwalając na wykorzystanie istniejącego okablowania z nowym sprzętem. Pamiętaj jednak, że każda przejściówka to dodatkowe połączenie, które może wprowadzać minimalne straty sygnału.

Krok 2: Jak samodzielnie i poprawnie zamontować złączkę na kablu antenowym? Instrukcja krok po kroku

Wybór odpowiedniej złączki to dopiero połowa sukcesu. Równie, a może nawet bardziej, istotny jest jej prawidłowy montaż. Nawet najlepsza złączka, źle zamontowana, będzie źródłem problemów. Poniżej przedstawiam szczegółową instrukcję, która pozwoli Ci samodzielnie i bezbłędnie "zarobić" kabel antenowy.

Niezbędne narzędzia: co musisz przygotować przed rozpoczęciem pracy?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Precyzja jest kluczem, dlatego warto zainwestować w dobrej jakości sprzęt. Będą Ci potrzebne:

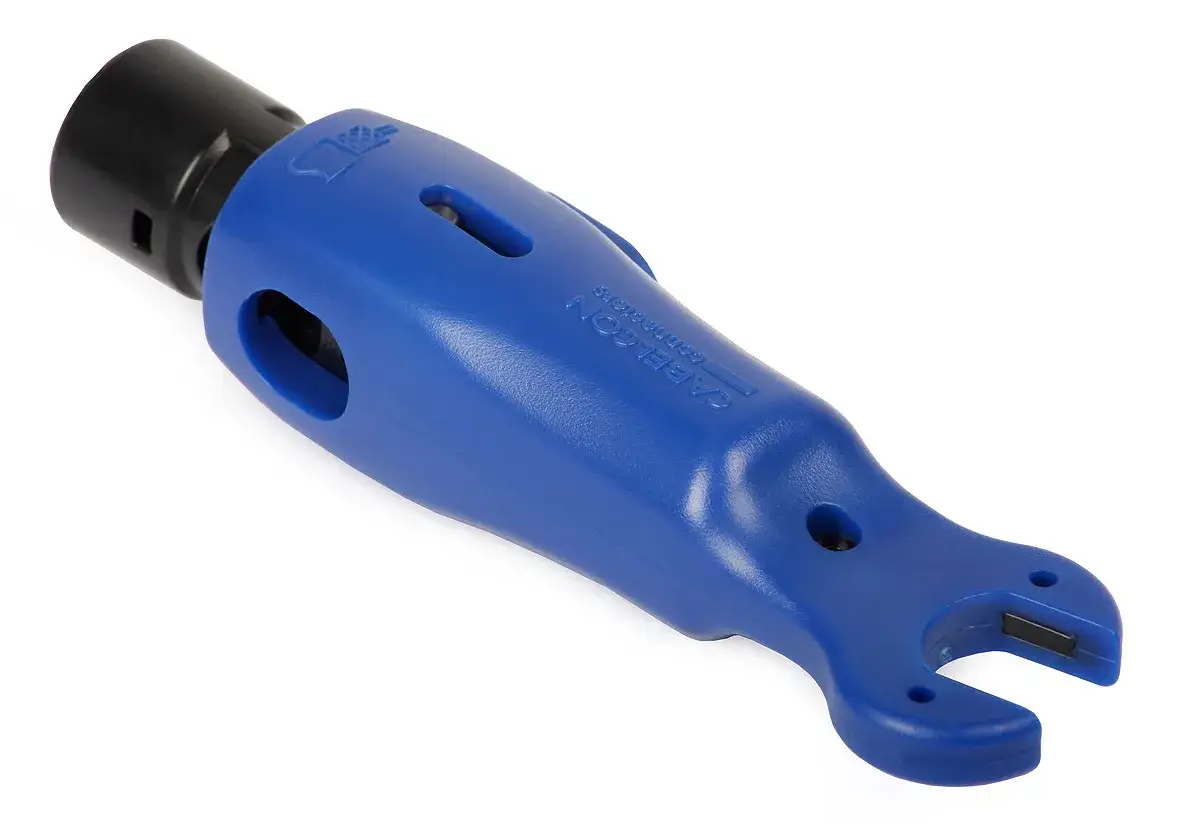

• Nożyk do tapet lub, co bardziej precyzyjne, ściągacz izolacji do kabli koncentrycznych to narzędzie znacząco ułatwi i przyspieszy pracę, minimalizując ryzyko uszkodzenia kabla.
• Kombinerki lub szczypce boczne do precyzyjnego cięcia kabla.
• Ewentualnie zaciskarka do złączek kompresyjnych jeśli zdecydujesz się na ten typ złączek.
• Miernik ciągłości (multimetr) bardzo przydatny do sprawdzenia, czy nie doszło do zwarcia po montażu.

Przygotowanie kabla koncentrycznego w 4 prostych ruchach (cięcie, oplot, dielektryk, żyła)

Prawidłowe przygotowanie kabla to fundament. Oto, jak to zrobić krok po kroku:

1. Precyzyjne zdjęcie izolacji zewnętrznej: Za pomocą nożyka lub ściągacza izolacji usuń zewnętrzną (zazwyczaj czarną lub białą) warstwę kabla na długość około 1,5-2 cm. Rób to ostrożnie, aby nie uszkodzić znajdującego się pod nią oplotu.
2. Ostrożne wywinięcie ekranu (oplotu): Delikatnie wywiń miedziany lub aluminiowy oplot (ekran) na zewnętrzną izolację kabla. Upewnij się, że żaden pojedynczy drucik oplotu nie dotyka centralnej żyły! To najczęstsza przyczyna zwarć i braku sygnału.
3. Zdjęcie wewnętrznego dielektryka: Następnie, również ostrożnie, usuń wewnętrzną białą izolację (dielektryk) na długość około 0,5-0,7 cm, tak aby odsłonić miedzianą żyłę centralną.
4. Przycięcie centralnej żyły: Przytnij centralną żyłę na odpowiednią długość. Powinna ona wystawać poza koniec złączki na około 2-3 mm po jej zamontowaniu. Zbyt długa żyła może łatwo ulec zagięciu lub uszkodzeniu, a zbyt krótka nie zapewni dobrego kontaktu.

Pamiętaj, że precyzja i ostrożność na każdym z tych etapów są absolutnie kluczowe dla jakości sygnału.

Montaż najpopularniejszej złączki F nakręcanej: technika, która zawsze działa

Złączka F nakręcana jest najpopularniejsza ze względu na swoją prostotę montażu. Oto jak ją prawidłowo zamontować:

1. Po przygotowaniu kabla zgodnie z powyższymi instrukcjami, nakręć złączkę F na kabel. Złączka powinna ciasno wkręcać się w zewnętrzną izolację i oplot, zapewniając solidny kontakt.
2. Wkręcaj złączkę do momentu, aż centralna żyła kabla wystaje na około 2-3 mm poza czoło złączki.
3. Upewnij się, że wywinięty oplot jest równomiernie rozłożony wokół podstawy złączki i nie ma żadnego kontaktu z centralną żyłą. To jest moment, w którym warto użyć multimetru do sprawdzenia, czy nie ma zwarcia między żyłą centralną a oplotem.
4. Dokręć złączkę ręcznie, ale pewnie. Nie potrzebujesz do tego specjalnych narzędzi, ale połączenie musi być stabilne.

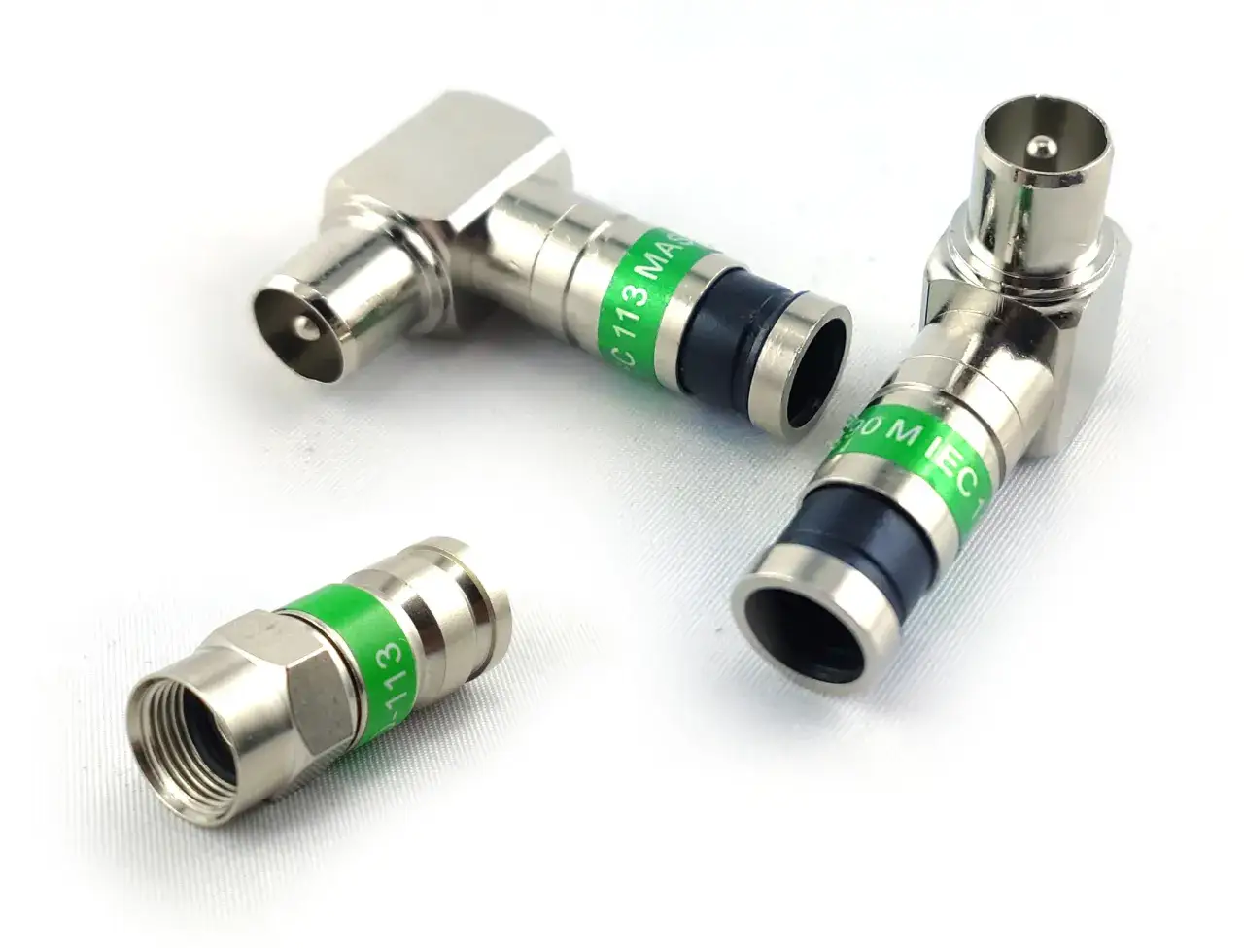

Złączki kompresyjne: rozwiązanie dla profesjonalistów. Warto?

Złączki kompresyjne to bardziej zaawansowane rozwiązanie, które wymaga specjalistycznej zaciskarki. Różnią się od nakręcanych tym, że po nałożeniu na przygotowany kabel są zaciskane za pomocą narzędzia, tworząc bardzo szczelne i trwałe połączenie. Ich główne zalety to wyjątkowa szczelność (szczególnie ważne na zewnątrz), duża trwałość mechaniczna oraz lepsze parametry elektryczne dzięki idealnemu dopasowaniu do kabla. Czy warto w nie inwestować? Jeśli budujesz profesjonalną instalację, zwłaszcza zewnętrzną, gdzie złączki będą narażone na warunki atmosferyczne, lub po prostu zależy Ci na maksymalnej niezawodności, to zdecydowanie tak. Dla typowego domowego zastosowania złączki nakręcane są w zupełności wystarczające, ale kompresyjne to krok w stronę perfekcji.

Krok 3: Najczęstsze błędy montażowe i jak ich unikać: poradnik troubleshooting

Nawet z najlepszymi intencjami i instrukcjami, błędy się zdarzają. W tej sekcji skupimy się na najczęstszych pułapkach podczas montażu złączek i podpowiem, jak je zdiagnozować i naprawić. Pamiętaj, że nawet małe niedociągnięcia mogą mieć duże konsekwencje dla jakości sygnału.

Wróg numer jeden: zwarcie. Jak sprawdzić, czy druciki oplotu nie stykają się z żyłą główną?

Zwarcie to absolutny wróg numer jeden każdej instalacji antenowej i najczęstsza przyczyna całkowitego braku sygnału lub jego "kratkowania". Do zwarcia dochodzi, gdy choćby jeden, nawet najmniejszy drucik z oplotu ekranującego (masy) dotknie centralnej żyły miedzianej. Jest to niezwykle łatwe do popełnienia podczas "zarabiania" kabla. Aby to sprawdzić, po zamontowaniu złączki dokładnie obejrzyj ją pod dobrym światłem. Upewnij się, że żaden drucik oplotu nie wystaje i nie styka się z pinem centralnym. Jeśli masz multimetr, ustaw go na pomiar ciągłości (brzęczyk) i dotknij jedną sondą do centralnej żyły, a drugą do metalowej obudowy złączki (oplotu). Jeśli usłyszysz sygnał, oznacza to zwarcie i musisz poprawić montaż.

Źle dobrana średnica złączki F: dlaczego kabel "lata luźno" i jak to naprawić?

Problem, który często widzę, to użycie złączki F o nieodpowiedniej średnicy do posiadanego kabla koncentrycznego. Złączki F występują w różnych rozmiarach (np. 6 mm, 7.2 mm, 8 mm), dopasowanych do grubości kabla. Jeśli złączka jest za duża, kabel będzie w niej "latał luźno", co prowadzi do słabego kontaktu, utraty ekranowania, a w konsekwencji do słabej jakości sygnału lub jego zaników. W skrajnych przypadkach może nawet uszkodzić oplot. Jeśli zauważysz, że złączka nie trzyma się kabla ciasno po nakręceniu, oznacza to, że jest za duża. Niestety, jedynym skutecznym rozwiązaniem jest wymiana złączki na odpowiednią średnicę. Prowizoryczne "usztywnianie" taśmą czy innymi materiałami jest nieskuteczne i może pogorszyć sytuację.

Problem z sygnałem po montażu? Lista kontrolna do szybkiej diagnozy

Jeśli po zamontowaniu złączki nadal masz problemy z sygnałem, nie panikuj. Przejdź przez tę listę kontrolną często rozwiązanie jest prostsze, niż myślisz:

• Sprawdź zwarcie (ponownie): To najczęstsza przyczyna. Dokładnie obejrzyj złączkę i użyj multimetru.
• Sprawdź dokręcenie i stabilność: Upewnij się, że złączka jest dobrze dokręcona do kabla i do urządzenia. Luźne połączenie to utrata sygnału.
• Kontakt żyły centralnej: Czy żyła centralna wystaje na odpowiednią długość i ma dobry kontakt z gniazdem w telewizorze/dekoderze?
• Uszkodzenia kabla: Obejrzyj cały kabel czy nie jest zagięty, przecięty, przygnieciony?
• Ustawienia telewizora/dekodera: Czy kanały zostały ponownie wyszukane po zmianie? Czy wybrano właściwe źródło sygnału?
• Ustawienie anteny: Czy antena nie została przypadkowo przestawiona? Czasem wystarczy drobna zmiana, aby sygnał zniknął.

Rozwiązania specjalne i akcesoria, o których warto wiedzieć

Instalacja antenowa to nie tylko kabel i złączki. Istnieje szereg akcesoriów, które mogą okazać się niezwykle przydatne w różnych scenariuszach, od przedłużania kabli po rozdzielanie sygnału na wiele urządzeń. Warto je znać, aby budować efektywną i niezawodną sieć.

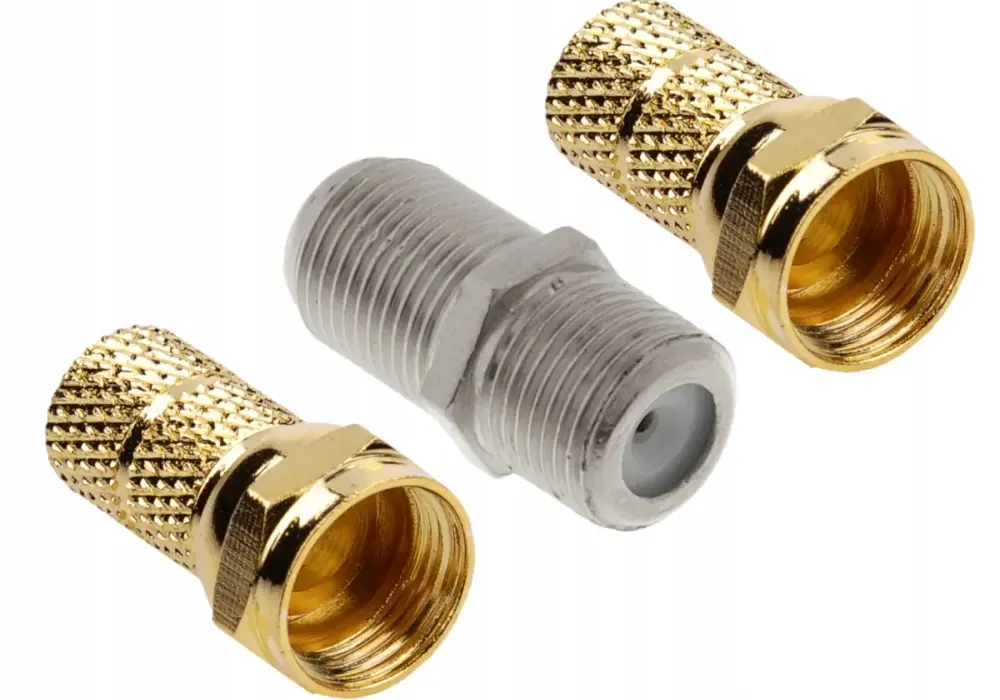

Chcesz przedłużyć kabel? Użyj "beczki", ale rób to z głową

Często zdarza się, że kabel antenowy jest za krótki. Zamiast wymieniać cały odcinek, możesz użyć łącznika "beczki". Jest to mały element, który pozwala na połączenie dwóch kabli zakończonych wtykami F. Jest to wygodne rozwiązanie, ale pamiętaj, że każde dodatkowe połączenie wprowadza pewne straty sygnału. Staraj się używać "beczek" tylko wtedy, gdy jest to absolutnie konieczne. Jeśli masz możliwość, zawsze lepiej jest wymienić cały kabel na dłuższy, aby zminimalizować liczbę połączeń i tym samym straty sygnału. Jeśli jednak musisz użyć "beczki", upewnij się, że jest ona dobrej jakości i połączenia są pewne.

Jeden sygnał, wiele telewizorów: kiedy potrzebujesz rozgałęźnika, a nie kolejnej złączki?

Jeśli chcesz podłączyć więcej niż jeden telewizor lub dekoder do tej samej anteny, nie wystarczy po prostu połączyć kabli złączkami. Potrzebujesz rozgałęźnika (splittera). Rozgałęźnik to urządzenie, które dzieli sygnał z jednego źródła na kilka wyjść. Pamiętaj, że rozgałęźnik to nie to samo co złączka to aktywny lub pasywny element elektroniczny. Należy mieć świadomość, że każdy rozgałęźnik wprowadza straty sygnału (im więcej wyjść, tym większe straty). W niektórych przypadkach, zwłaszcza przy słabym sygnale początkowym lub dużej liczbie odbiorników, może być konieczne zastosowanie wzmacniacza sygnału przed rozgałęźnikiem, aby zrekompensować te straty.

Złączka na zewnątrz budynku? Jak zabezpieczyć połączenie przed deszczem i mrozem

Złączki montowane na zewnątrz budynku, np. przy antenie czy konwerterze satelitarnym, są narażone na ekstremalne warunki atmosferyczne: deszcz, mróz, promieniowanie UV, zmiany temperatury. Niezabezpieczone połączenia szybko korodują, co prowadzi do degradacji sygnału, a nawet całkowitego jego zaniku. W takich przypadkach standardowe złączki nie wystarczą. Należy stosować złączki wodoszczelne (np. kompresyjne z uszczelką) lub dodatkowo zabezpieczyć połączenie. Doskonale sprawdzają się w tym celu mufy żelowe, które hermetycznie izolują złączkę, lub taśmy samowulkanizujące, które tworzą szczelną, wodoodporną warstwę. Pamiętaj, że inwestycja w odpowiednie zabezpieczenie to gwarancja długotrwałej i bezproblemowej pracy instalacji.

Podsumowanie: dobra złączka to fundament stabilnego sygnału TV

Mam nadzieję, że ten poradnik uświadomił Ci, jak ważnym, choć często niedocenianym, elementem instalacji antenowej jest złączka. W dobie cyfrowej telewizji DVB-T2 i rosnących wymagań dotyczących jakości obrazu, prawidłowy dobór i montaż złączki to fundament stabilnego i wysokiej jakości sygnału TV. Nie lekceważ tego małego elementu od niego zależy, czy będziesz cieszyć się ulubionymi programami bez frustrujących zakłóceń.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Krótkie przypomnienie: 3 kluczowe zasady, by Twoja instalacja antenowa działała bez zarzutu

Aby podsumować najważniejsze wnioski z tego artykułu, oto trzy kluczowe zasady, które powinieneś zapamiętać:

1. Zawsze dobieraj złączkę do typu kabla i urządzenia: Rozróżniaj złącza F i IEC, wtyki i gniazda, a także upewnij się, że średnica złączki F pasuje do grubości Twojego kabla.
2. Precyzyjny montaż bez zwarć to podstawa: Poświęć czas na dokładne "zarobienie" kabla, dbając o to, by żaden drucik oplotu nie dotykał centralnej żyły. Sprawdź to wizualnie i, jeśli to możliwe, multimetrem.
3. Zabezpieczaj połączenia zewnętrzne przed warunkami atmosferycznymi: Jeśli złączka znajduje się poza budynkiem, użyj wodoszczelnych rozwiązań lub dodatkowo zabezpiecz ją mufą żelową czy taśmą samowulkanizującą.
4. Nie bój się używać adapterów, ale unikaj nadmiernego łączenia kabli: Adaptery są przydatne, ale każde dodatkowe połączenie to potencjalne straty sygnału. Stawiaj na jak najkrótsze i najprostsze połączenia.
