Pikseloza DVB-T2? Sprawdź zasilacz do anteny naziemnej!

Ten artykuł to kompleksowy przewodnik po zasilaczach do anten naziemnych, niezbędnych do stabilnego odbioru sygnału DVB-T2. Dowiesz się, kiedy zasilacz jest konieczny, jak go prawidłowo dobrać, zainstalować oraz jak zdiagnozować i rozwiązać najczęstsze problemy, aby cieszyć się idealnym obrazem.

Dlaczego zasilacz do anteny to często niezbędny element Twojej instalacji TV?

W dzisiejszych czasach, gdy cyfrowa telewizja naziemna DVB-T2 stała się standardem, zasilacz antenowy jest nieodłącznym elementem wielu instalacji. Jego rola bywa często niedoceniana, a przecież to właśnie on jest cichym bohaterem, który sprawia, że na naszych ekranach pojawia się stabilny i czysty obraz. Bez niego, w wielu przypadkach, odbiór sygnału byłby niemożliwy lub bardzo słaby, co skutecznie uniemożliwiłoby komfortowe oglądanie ulubionych programów.

Antena pasywna a aktywna: Kiedy wzmacniacz i zasilacz wchodzą do gry?

Kluczowe dla zrozumienia roli zasilacza jest rozróżnienie między anteną pasywną a aktywną. Antena pasywna to prosta konstrukcja, która odbiera sygnał radiowy bez jego wzmacniania. W takim przypadku zasilacz jest całkowicie zbędny. Sytuacja zmienia się diametralnie, gdy mamy do czynienia z anteną aktywną. Anteny aktywne, jak sama nazwa wskazuje, posiadają wbudowany wzmacniacz lub przedwzmacniacz antenowy, którego zadaniem jest wzmocnienie słabego sygnału telewizyjnego. I tu właśnie wkracza zasilacz, ponieważ to on dostarcza niezbędną energię elektryczną (prąd stały) do tego wzmacniacza. Bez zasilacza, wzmacniacz nie zadziała, a antena aktywna będzie zachowywać się jak antena pasywna, często z gorszymi rezultatami ze względu na dodatkowe elementy elektroniczne.

Jak działa zasilacz antenowy? Tajemnica przesyłania prądu po kablu sygnałowym

Zasada działania zasilacza antenowego jest niezwykle sprytna i efektywna. Zasilacz przekształca prąd zmienny z sieci elektrycznej na prąd stały (DC), który jest następnie przesyłany tym samym kablem koncentrycznym, którym wędruje sygnał telewizyjny (RF). Ten prąd stały dociera do wzmacniacza w puszce antenowej, zasilając go. Dzięki temu rozwiązaniu nie musimy prowadzić dodatkowego, oddzielnego kabla zasilającego do anteny, co znacznie upraszcza instalację i estetykę. To naprawdę wygodne, prawda?

Rola separatora zasilania: Cichy bohater we wtyczce antenowej

W tym całym procesie kluczową rolę odgrywa separator zasilania. Jest to element, który najczęściej jest integralną częścią wtyczki antenowej zasilacza. Jego zadaniem jest oddzielenie napięcia stałego, które zasila wzmacniacz, od sygnału telewizyjnego wysokiej częstotliwości. Wyobraź sobie, że prąd i sygnał telewizyjny płyną jednym kablem. Separator działa jak filtr, który przepuszcza prąd stały w kierunku anteny, a jednocześnie blokuje go przed dotarciem do telewizora lub dekodera. Do odbiornika trafia więc tylko czysty sygnał telewizyjny, wolny od zakłóceń powodowanych przez prąd zasilający. Bez separatora, sygnał byłby zniekształcony, a nasz sprzęt mógłby ulec uszkodzeniu. To naprawdę cichy, ale niezwykle ważny bohater każdej instalacji z anteną aktywną.

Jak wybrać idealny zasilacz do Twojej anteny naziemnej DVB-T2?

Świadomy wybór zasilacza to podstawa stabilnego i optymalnego odbioru sygnału DVB-T2. Nie jest to jedynie kwestia podłączenia "czegokolwiek", co ma wtyczkę. Zwrócenie uwagi na kilka kluczowych detali, które omówię poniżej, pozwoli Ci uniknąć frustracji i zapewni czysty obraz na długie lata.

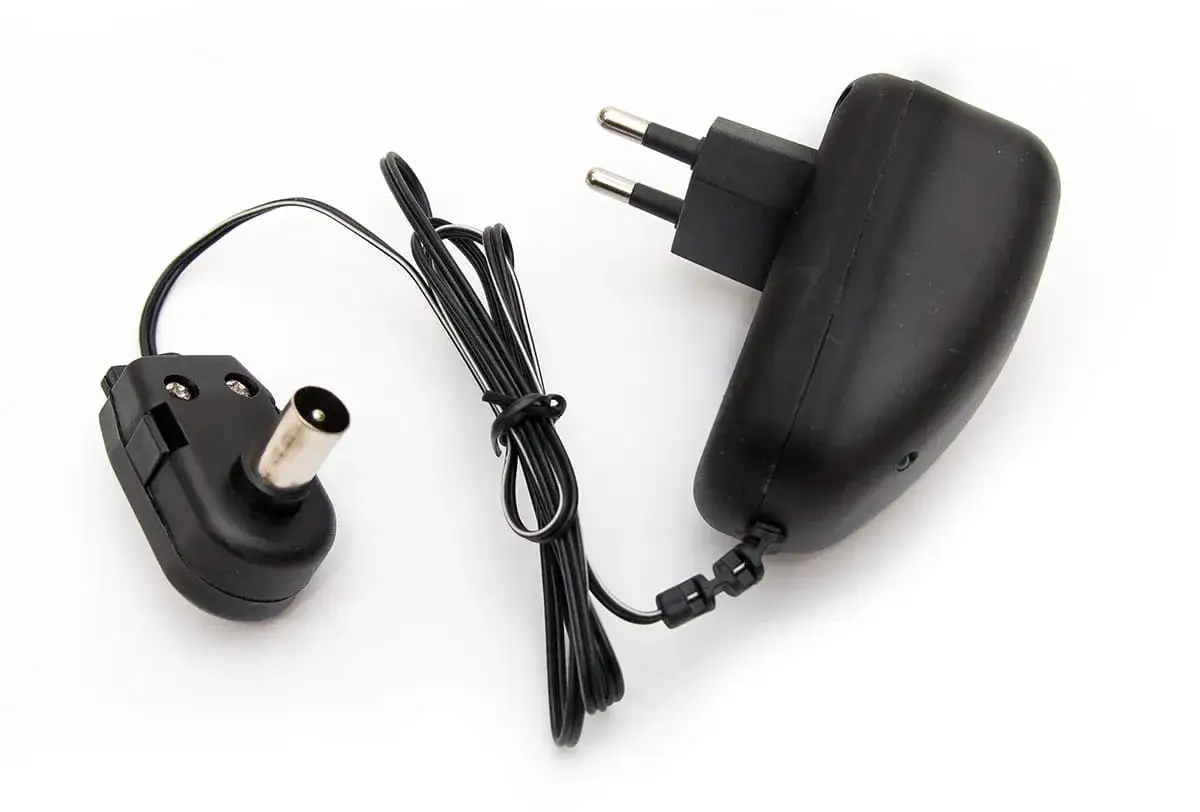

Kluczowe parametry, które musisz sprawdzić: Napięcie (V) i prąd (mA)

Przy wyborze zasilacza najważniejsze są dwa parametry: napięcie wyjściowe (V) i prąd wyjściowy (mA). Standardowym i najczęściej wymaganym napięciem dla wzmacniaczy antenowych jest 12V DC. Zawsze upewnij się, że napięcie wyjściowe zasilacza jest zgodne z wymaganiami Twojego wzmacniacza antenowego. Jeśli chodzi o prąd wyjściowy, dla większości standardowych instalacji wystarczający jest zasilacz o natężeniu 100 mA. Jednak dla bardziej rozbudowanych systemów, na przykład z kilkoma wzmacniaczami liniowymi lub rozgałęźnikami aktywnymi, mogą być potrzebne modele o wyższym natężeniu, np. 300 mA. Ostrzegam: użycie zasilacza o zbyt niskim prądzie może skutkować niestabilną pracą wzmacniacza i przerywanym odbiorem. Z kolei podanie zbyt wysokiego napięcia może doprowadzić do trwałego uszkodzenia wzmacniacza, a tego przecież chcemy uniknąć!

Zasilacz z regulacją czy bez? Praktyczne porównanie i wskazówki, kiedy warto dopłacić

Na rynku dostępne są zasilacze stałonapięciowe (najczęściej 12V) oraz modele z regulacją napięcia, np. w zakresie 2-12V. Kiedy warto zainwestować w ten drugi typ? Zasilacz z regulacją to doskonałe rozwiązanie, gdy sygnał jest zbyt silny (co prowadzi do zjawiska przesterowania i pogorszenia jakości obrazu) lub zbyt słaby. Możliwość płynnej regulacji napięcia pozwala na precyzyjne dostosowanie wzmocnienia sygnału, co jest nieocenione w trudnych warunkach odbioru. Jeśli mieszkasz blisko nadajnika i sygnał jest bardzo mocny, możesz zmniejszyć napięcie, aby uniknąć przesterowania. Jeśli sygnał jest słaby, możesz je zwiększyć, aby wzmocnić odbiór. Modele stałonapięciowe są wystarczające w większości typowych zastosowań, gdzie sygnał jest stabilny i nie wymaga tak precyzyjnej korekty.

Na co zwrócić uwagę przy zakupie? Rodzaj wtyku (F czy IEC) i jakość wykonania

Poza parametrami elektrycznymi, zwróć uwagę na rodzaj wtyku antenowego. Najczęściej spotykane są wtyki typu F (nakręcane) oraz IEC (wciskane). Upewnij się, że wybrany zasilacz pasuje do gniazda w Twoim telewizorze, dekoderze lub gnieździe antenowym. Nie zapominaj także o jakości wykonania. Choć zasilacz to niewielkie urządzenie, jego solidna konstrukcja i dobre komponenty przekładają się na dłuższą żywotność i stabilniejszą pracę całej instalacji. Czasem warto dopłacić kilka złotych do produktu renomowanego producenta, aby uniknąć problemów w przyszłości.

Czy droższy zasilacz zawsze znaczy lepszy? Mity i fakty

Wielu moich klientów pyta, czy droższy zasilacz zawsze jest lepszy. Odpowiadam: niekoniecznie! To mit, że cena zawsze idzie w parze z jakością. Najważniejsze jest dopasowanie parametrów zasilacza do wymagań wzmacniacza, a niekoniecznie wybieranie najdroższego modelu na rynku. Oczywiście, zasilacze niskiej jakości, wykonane z kiepskich komponentów, mogą być przyczyną wielu problemów i szybko ulec awarii. Jednak nie zawsze najdroższy model jest jedynym słusznym wyborem. Kluczem jest sprawdzenie specyfikacji technicznej, poszukanie opinii innych użytkowników i wybranie produktu o sprawdzonych parametrach, który spełni Twoje potrzeby bez nadwyrężania portfela.

Najczęstsze problemy z odbiorem TV czy to na pewno wina zasilacza?

Problemy z odbiorem sygnału telewizyjnego potrafią być niezwykle frustrujące. Kiedy obraz zaczyna się zacinać, pikselować, a w końcu znika całkowicie, zasilacz antenowy często staje się pierwszym podejrzanym. Celem tej sekcji jest pomóc Ci w prawidłowej diagnostyce, abyś mógł szybko zlokalizować i rozwiązać problem.

Objawy uszkodzonego zasilacza: od pikselozy po całkowity brak sygnału

Typowe objawy wskazujące na problemy z zasilaczem lub zasilaniem wzmacniacza są dość charakterystyczne. Najczęściej spotykamy się z "pikselozą", czyli pojawianiem się na ekranie kwadratowych, rozmytych bloków. Obraz może również zacinać się, występować mogą "stop-klatki", a nawet pojawić się kolorowe pasy. W skrajnych przypadkach, gdy zasilacz przestaje działać całkowicie, na ekranie telewizora pojawi się komunikat "Brak sygnału". Te symptomy są jasnym sygnałem, że coś jest nie tak z sygnałem docierającym do telewizora, a zasilacz jest jednym z głównych podejrzanych.

Dioda LED nie świeci? Prosta diagnostyka w 60 sekund

Większość zasilaczy antenowych wyposażona jest w małą diodę LED, która sygnalizuje jego pracę. Jeśli dioda ta nie świeci, to już masz pierwszą wskazówkę! Może to oznaczać kilka rzeczy:

• Awaria samego zasilacza: Po prostu przestał działać.
• Brak zasilania w gniazdku: Sprawdź, czy gniazdko, do którego podłączony jest zasilacz, działa poprawnie (np. podłączając do niego lampkę).
• Zwarcie w instalacji antenowej: To bardzo częsta i niebezpieczna przyczyna! Zwarcie żyły sygnałowej z oplotem kabla koncentrycznego (np. w wyniku nieprawidłowego zarobienia wtyku) spowoduje, że zasilacz, w celu ochrony, przestanie podawać napięcie, a dioda zgaśnie. Właśnie dlatego tak ważne jest prawidłowe zarobienie kabla.

Taka prosta obserwacja diody LED może zaoszczędzić Ci wiele czasu i nerwów!

Co oprócz zasilacza może być przyczyną problemów? (wzmacniacz, kabel, złącza)

Pamiętajmy, że zasilacz to tylko jeden z elementów toru sygnałowego. Problemy z odbiorem mogą mieć inne źródła. Zanim wymienisz zasilacz, warto sprawdzić również:

• Uszkodzony wzmacniacz w antenie: Czasem to sam wzmacniacz ulega awarii, a zasilacz jest sprawny.
• Uszkodzony kabel koncentryczny: Pęknięcia, przetarcia, zagięcia, zalanie wodą mogą prowadzić do utraty sygnału lub zwarć.
• Źle zarobione złącza: Luźne, skorodowane lub nieprawidłowo zamontowane wtyki to częsta przyczyna problemów.
• Uszkodzone gniazdo antenowe: W ścianie lub w telewizorze.
• Problemy z samą anteną: Niewłaściwe ustawienie, uszkodzenia mechaniczne, korozja.

Zawsze warto sprawdzić wszystkie te elementy, aby mieć pewność, że diagnoza jest trafna.

Dlaczego zasilacze się psują? Najczęstsze przyczyny awarii i jak im zapobiegać

Zasilacze, jak każde urządzenie elektroniczne, nie są wieczne. Najczęstsze przyczyny ich awarii to:

• Zwarcie w instalacji: Jak już wspomniałem, nieprawidłowo zarobiony kabel to zabójca zasilaczy. Zasilacz wykrywa zwarcie i wyłącza się, aby chronić siebie i inne komponenty.
• Przepięcia: Burze to prawdziwy wróg elektroniki. Wyładowania atmosferyczne mogą spowodować przepięcia, które uszkodzą zarówno zasilacz, jak i wzmacniacz w antenie, a nawet tuner telewizora.
• Niska jakość komponentów: Tanie zasilacze często są budowane z podzespołów niskiej jakości, które szybko ulegają zużyciu lub przegrzewają się.
• Przegrzewanie się: Zasilacze, zwłaszcza te słabszej jakości, mogą się przegrzewać, co skraca ich żywotność.
• Naturalne zużycie: Po prostu, po kilku latach intensywnej pracy, każdy sprzęt ma prawo się zużyć.

Jak zapobiegać? Przede wszystkim starannie zarabiaj kable, używaj listew przeciwprzepięciowych i wybieraj produkty renomowanych producentów. To proste kroki, które znacząco wydłużą życie Twojej instalacji.

Instalacja i wymiana zasilacza antenowego krok po kroku Poradnik dla każdego

Nie ma nic bardziej satysfakcjonującego niż samodzielne rozwiązanie problemu. Dzięki temu poradnikowi, instalacja nowego zasilacza lub wymiana starego będzie prosta i bezproblemowa. Pamiętaj, że prawidłowe podłączenie to gwarancja bezpieczeństwa i efektywności Twojej instalacji TV.

Przygotowanie: Jakie narzędzia będą Ci potrzebne?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką kilka podstawowych narzędzi:

• Śrubokręt: Jeśli zasilacz wymaga montażu lub rozkręcenia obudowy.
• Nożyk do kabli / ściągacz izolacji: Niezbędny do prawidłowego przygotowania kabla koncentrycznego.
• Zaciskarka do złącz F: Jeśli używasz złącz kompresyjnych lub zaciskanych, a musisz zarobić nowy kabel.
• Miarka: Do precyzyjnego odmierzenia długości izolacji.
• Ewentualnie miernik sygnału: Dla bardziej zaawansowanych użytkowników, którzy chcą precyzyjnie zoptymalizować odbiór.

Posiadanie odpowiednich narzędzi znacznie ułatwi pracę.

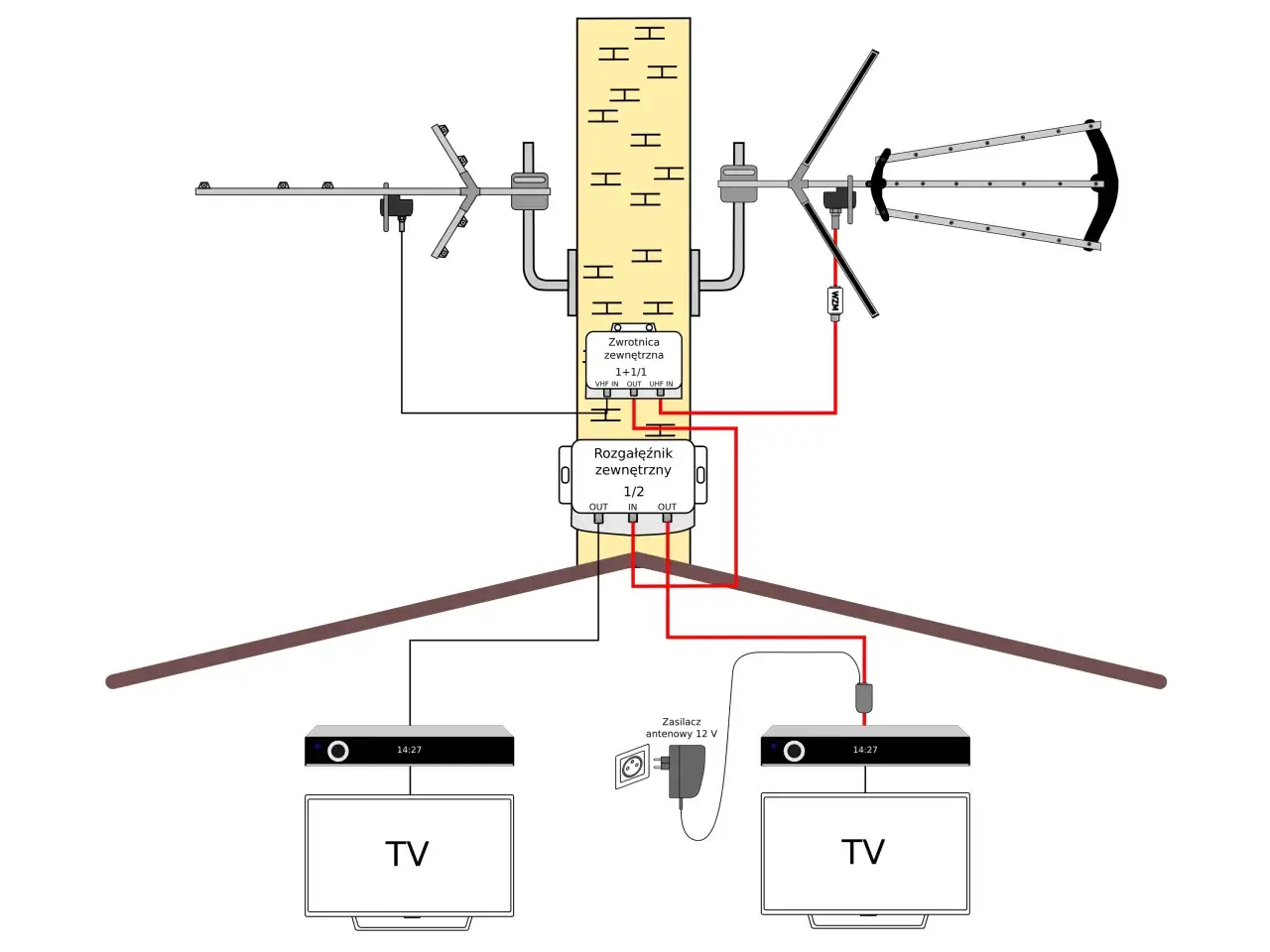

Schemat podłączenia: Gdzie dokładnie wpiąć zasilacz w instalacji z jednym i wieloma telewizorami?

Podłączenie zasilacza jest zazwyczaj bardzo intuicyjne. Oto schemat:

1. Zasilacz do gniazdka sieciowego: Wtyczkę zasilacza podłącz do standardowego gniazdka 230V.
2. Kabel antenowy od anteny do separatora: Kabel koncentryczny, który idzie bezpośrednio od anteny, podłącz do gniazda w separatorze zasilania (najczęściej jest to gniazdo typu F lub IEC, oznaczone jako "ANT" lub "IN").
3. Separator do telewizora/dekodera: Wtyczkę antenową z separatora zasilania (tę, która wygląda jak zwykła wtyczka antenowa) podłącz do gniazda antenowego w telewizorze lub dekoderze DVB-T2 (oznaczonego jako "ANT IN" lub "RF IN").

Kluczowe jest, aby napięcie płynęło wyłącznie w kierunku anteny. W przypadku instalacji z wieloma telewizorami, zasilacz powinien być zainstalowany przed rozgałęźnikiem sygnału, aby wszystkie telewizory otrzymywały sygnał ze wzmocnieniem. Jeśli rozgałęźnik jest aktywny, może wymagać własnego zasilania.

Prawidłowe zarobienie kabla koncentrycznego: Jak uniknąć zwarcia, które uszkodzi sprzęt

To jest absolutnie krytyczny punkt, którego nie można zlekceważyć! Nieprawidłowe zarobienie kabla koncentrycznego jest najczęstszą przyczyną zwarć, które mogą uszkodzić zasilacz, wzmacniacz, a nawet tuner telewizora.

1. Zdejmij zewnętrzną izolację: Ostrożnie usuń około 1,5-2 cm zewnętrznej izolacji kabla, tak aby nie uszkodzić oplotu (ekranu).
2. Odwiń oplot: Delikatnie odwiń miedziany oplot na zewnątrz, tak aby nie dotykał żyły sygnałowej.
3. Zdejmij izolację z żyły sygnałowej: Usuń około 0,5 cm wewnętrznej izolacji z centralnej żyły sygnałowej.
4. Zamontuj wtyk: Nakręć lub zaciśnij wtyk F (lub inny) tak, aby centralna żyła wystawała na około 1-2 mm, a oplot nie dotykał żyły sygnałowej.

Każde dotknięcie oplotu do centralnej żyły sygnałowej spowoduje zwarcie, które uniemożliwi pracę zasilacza i może doprowadzić do jego uszkodzenia. Zawsze sprawdzaj poprawność zarobienia kabla!

Uruchomienie i test: Jak sprawdzić, czy wszystko działa poprawnie?

Po podłączeniu wszystkiego, nadszedł czas na test.

1. Włącz zasilacz do prądu. Sprawdź, czy dioda LED na zasilaczu świeci się. To pierwszy znak, że wszystko jest w porządku.
2. Włącz telewizor lub dekoder. Przejdź na kanał DVB-T2.
3. Sprawdź jakość sygnału. W menu telewizora (zazwyczaj w ustawieniach kanałów lub diagnostyce) znajdziesz wskaźniki siły i jakości sygnału. Powinny być na wysokim poziomie.
4. Obserwuj obraz. Upewnij się, że obraz jest stabilny, bez pikselozy, zacinania się czy innych zakłóceń.

Jeśli napotkasz problemy, najpierw ponownie sprawdź wszystkie połączenia i upewnij się, że kable są prawidłowo zarobione. Czasem drobna niedokładność może być źródłem dużych kłopotów.

Zaawansowane wskazówki dla wymagających: Optymalizacja sygnału z zasilaczem regulowanym

Jeśli zainwestowałeś w zasilacz z regulacją napięcia, masz w ręku potężne narzędzie do precyzyjnej optymalizacji sygnału. To nie tylko kwestia podłączenia, ale wykorzystania pełnego potencjału urządzenia, aby wycisnąć maksimum ze swojej instalacji i cieszyć się idealnym obrazem, nawet w trudnych warunkach.

Jak precyzyjnie ustawić napięcie, aby uzyskać idealny obraz bez zakłóceń?

Regulacja napięcia w zasilaczu to sztuka szukania "złotego środka". Oto, jak to zrobić:

1. Zacznij od najniższego napięcia: Ustaw pokrętło regulacji na minimalną wartość (np. 2V).
2. Obserwuj sygnał: Włącz telewizor i przejdź do ekranu diagnostyki sygnału (jeśli Twój telewizor ma taką funkcję) lub po prostu obserwuj jakość obrazu.
3. Stopniowo zwiększaj napięcie: Powoli, małymi krokami, zwiększaj napięcie na zasilaczu. Po każdym zwiększeniu odczekaj chwilę i obserwuj zmiany w sile i jakości sygnału.
4. Szukaj optymalnego punktu: Zauważysz, że wraz ze wzrostem napięcia, jakość sygnału będzie się poprawiać. Jednak w pewnym momencie dalsze zwiększanie może prowadzić do pogorszenia (przesterowania) lub nie przyniesie już żadnej poprawy. Twoim celem jest znalezienie punktu, w którym sygnał jest wystarczająco mocny i stabilny, ale jeszcze nie przesterowany.

Ta metoda "na słuch" (a raczej "na oko" i na wskaźnik sygnału) pozwoli Ci precyzyjnie dostosować wzmocnienie do warunków panujących w Twojej lokalizacji.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Co zrobić, gdy sygnał jest za mocny? Problem przesterowania i jak go rozwiązać

Problem przesterowania sygnału to paradoksalna sytuacja, w której zbyt mocny sygnał prowadzi do pogorszenia jakości obrazu. Dzieje się tak, gdy wzmacniacz w antenie działa zbyt intensywnie, wprowadzając szumy i zniekształcenia, zamiast poprawiać odbiór. Objawy to często zniekształcony dźwięk, "rozsypujący się" obraz, a nawet całkowity brak sygnału. W takiej sytuacji zasilacz z regulacją napięcia jest idealnym rozwiązaniem! Zamiast zwiększać napięcie, należy je zmniejszyć. Obniżając napięcie zasilające wzmacniacz, zmniejszasz jego wzmocnienie, co pozwala na "uspokojenie" sygnału i wyeliminowanie przesterowania. To właśnie w takich przypadkach docenisz elastyczność, jaką daje regulowany zasilacz, pozwalając na uzyskanie idealnego obrazu bez niepotrzebnych zakłóceń.
