Wzmacniacz antenowy szerokopasmowy to często ostatnia deska ratunku dla osób borykających się z problemami z odbiorem telewizji naziemnej DVB-T2. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zdiagnozować przyczynę słabego sygnału, zrozumieć działanie wzmacniacza i wybrać idealne urządzenie, abyś mógł na nowo cieszyć się krystalicznie czystym obrazem. Z mojego doświadczenia wynika, że wiele osób zbyt pochopnie sięga po wzmacniacz, nie analizując wcześniej całej instalacji. Chcę Cię przez ten proces przeprowadzić krok po kroku.
Wzmacniacz szerokopasmowy to klucz do stabilnego odbioru DVB-T2, gdy sygnał jest zbyt słaby.
- Wzmacniacz szerokopasmowy poprawia jakość sygnału DVB-T2, kompensując straty wynikające z odległości od nadajnika lub przeszkód.
- Kluczowe parametry to wzmocnienie (dB), niski współczynnik szumów (poniżej 3-4 dB) i maksymalny poziom wyjściowy.
- Najskuteczniejsze są wzmacniacze dopuszkowe, montowane bezpośrednio w antenie, zasilane przez kabel koncentryczny.
- Należy unikać zbyt dużego wzmocnienia, montażu daleko od anteny oraz ignorowania jakości kabli i złącz.
- Współczesne wzmacniacze często posiadają filtry LTE/5G, chroniące przed zakłóceniami z sieci komórkowych.
Twój telewizor znowu "śnieży"? Sprawdź, czy wzmacniacz szerokopasmowy to rozwiązanie dla Ciebie
Znasz to uczucie, prawda? Włączasz telewizor, a ulubiony program zamiast płynnego obrazu serwuje Ci mozaikę pikseli, obraz zacinający się co kilka sekund, a czasem po prostu komunikat "brak sygnału". To frustrujące, zwłaszcza gdy wiesz, że telewizja naziemna DVB-T2 powinna działać bez zarzutu. Te objawy niemal zawsze wskazują na słaby lub niestabilny sygnał antenowy. Zanim jednak pobiegniesz do sklepu po wzmacniacz, upewnij się, że to właśnie on jest rozwiązaniem Twojego problemu. W tym rozdziale pomogę Ci zdiagnozować, czy wzmacniacz jest potrzebny, czy może przyczyna leży gdzie indziej.

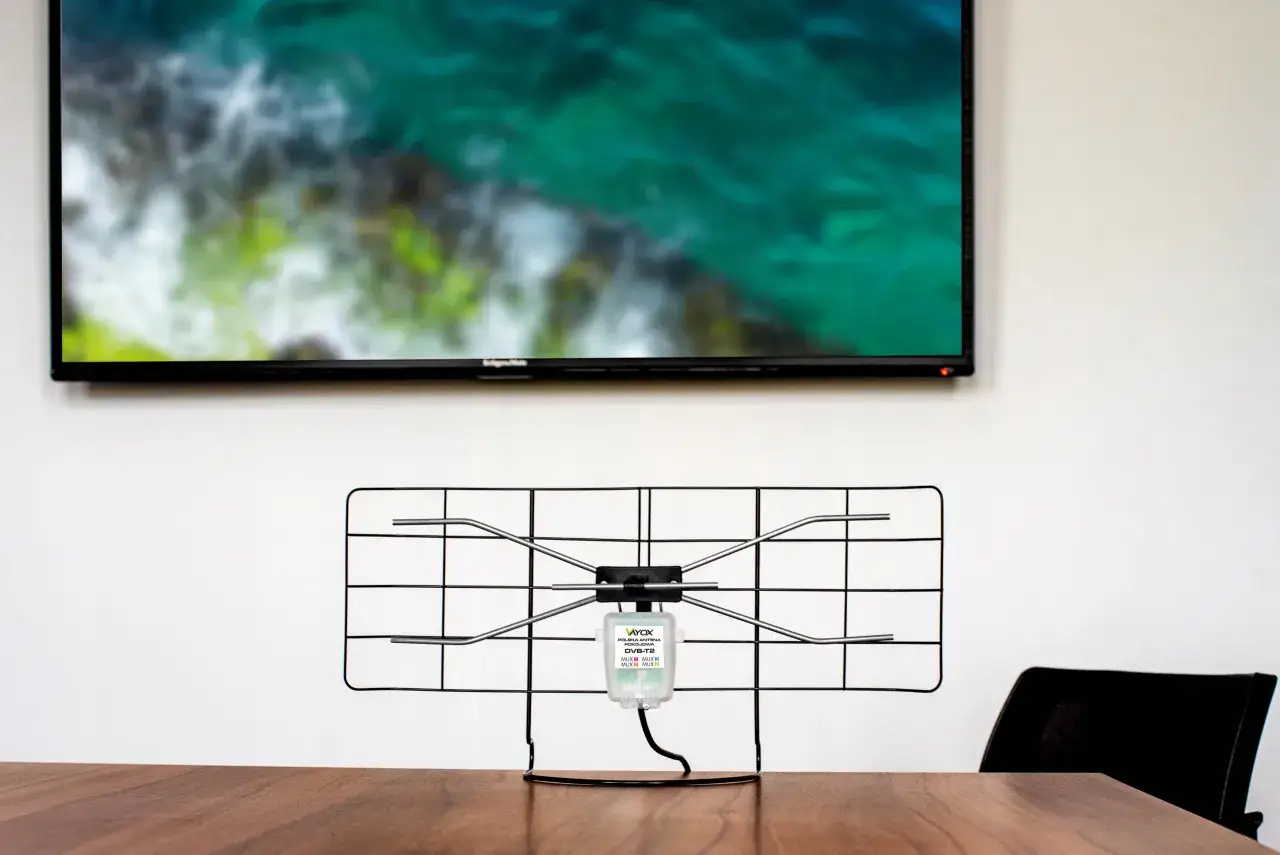

Typowe objawy słabego sygnału DVB-T2: pikseloza, zacinanie i zanikające kanały
Słaby sygnał DVB-T2 manifestuje się w bardzo charakterystyczny sposób. Najczęściej spotykanym problemem jest tak zwana "pikseloza" obraz rozpada się na duże, kolorowe kwadraty, przypominające mozaikę. Często towarzyszy temu zacinanie się obrazu, czyli "stop-klatki", a dźwięk może być przerywany lub całkowicie zanikać. W skrajnych przypadkach obraz może całkowicie zniknąć, a na ekranie pojawi się komunikat "brak sygnału" lub "sygnał zakodowany". Innym symptomem są okresowe zanikanie niektórych kanałów, podczas gdy inne działają poprawnie, lub problemy z odbiorem tylko w określonych warunkach pogodowych. Wszystkie te objawy wynikają z tego, że do dekodera telewizyjnego dociera zbyt mało danych lub są one zbyt zniekształcone, aby prawidłowo odtworzyć obraz i dźwięk.
Zanim kupisz wzmacniacz: Kiedy najpierw sprawdzić antenę i jakość przewodów?
Wielokrotnie widziałem, jak ludzie kupowali wzmacniacz, a problem nadal występował. Dlaczego? Bo wzmacniacz nie jest magicznym lekiem na wszystko. On wzmacnia sygnał, ale nie naprawia go. Jeśli sygnał jest już na wejściu uszkodzony, zaszumiony, lub po prostu nie ma go wcale, wzmacniacz niewiele pomoże. Dlatego zawsze powtarzam: zanim zainwestujesz we wzmacniacz, sprawdź podstawy. Upewnij się, że antena jest sprawna, prawidłowo skierowana na nadajnik (możesz to sprawdzić na stronach typu Emitel lub mapach zasięgu DVB-T2), a jej elementy nie są uszkodzone (np. wygięte, zardzewiałe). Równie ważne jest okablowanie. Sprawdź, czy kable koncentryczne nie są uszkodzone mechanicznie, czy izolacja nie jest popękana, a złącza (np. typu F) są solidnie zarobione i nie ma na nich śladów korozji. Niskiej jakości kabel lub źle zarobione złącze może tłumić sygnał bardziej niż kilkadziesiąt metrów dobrego przewodu!
W jakich sytuacjach wzmacniacz jest niezbędny? Duża odległość, przeszkody, wiele odbiorników
Skoro już wiesz, kiedy wzmacniacz nie pomoże, przyjrzyjmy się sytuacjom, w których jest on faktycznie niezbędny. Wzmacniacz antenowy jest kluczowy, gdy:
- Jesteś daleko od nadajnika: Im większa odległość, tym słabszy sygnał dociera do anteny. Wzmacniacz kompensuje te straty.
- Masz przeszkody terenowe: Wzgórza, wysokie budynki, gęste lasy mogą skutecznie blokować lub osłabiać sygnał.
- Rozbudowana instalacja antenowa: Jeśli sygnał jest dzielony na wiele odbiorników (kilka telewizorów w domu), każdy rozgałęźnik wprowadza straty. Wzmacniacz jest wtedy konieczny, aby sygnał docierający do każdego telewizora był wystarczająco silny.
- Używasz długich kabli: Każdy metr kabla koncentrycznego tłumi sygnał. Przy bardzo długich odcinkach (np. od dachu do piwnicy) straty mogą być znaczące.
Jak działa wzmacniacz antenowy? Proste wyjaśnienie dla każdego
Zrozumienie, jak działa wzmacniacz antenowy, pomoże Ci w podjęciu świadomej decyzji o zakupie. W gruncie rzeczy, jego zadanie jest proste: zwiększyć moc sygnału, który antena odbiera z eteru, tak aby był on wystarczająco silny i czysty dla Twojego telewizora lub dekodera DVB-T2. Wyobraź sobie to jako "podkręcenie głośności" dla sygnału, zanim dotrze on do odbiornika.
Zasada działania w pigułce: Wzmacnianie sygnału kontra minimalizowanie szumów
Wzmacniacz antenowy to urządzenie elektroniczne, które pobiera słaby sygnał z anteny i zwiększa jego amplitudę, czyli "moc". Jednak jest tu pewien haczyk: wzmacniacz nie jest idealny. Oprócz sygnału użytecznego, zawsze wprowadza do układu pewien poziom własnych zakłóceń, czyli szumów. Kluczem do dobrego wzmacniacza jest to, aby te dodane szumy były jak najmniejsze w stosunku do wzmocnionego sygnału. Można to porównać do nagłośnienia koncertu: chcesz, aby muzyka była głośna i wyraźna, ale nie chcesz słyszeć szumu wzmacniaczy czy mikrofonów. Dobry wzmacniacz to taki, który "gra głośno" (wzmacnia sygnał), ale sam jest "cichy" (dodaje mało szumów).
Co oznacza "szerokopasmowy"? Rola pasm VHF i UHF w odbiorze wszystkich kanałów DVB-T2
Pojęcie "szerokopasmowy" w kontekście wzmacniacza antenowego jest niezwykle ważne. Oznacza ono, że urządzenie jest zdolne do wzmacniania sygnałów w szerokim zakresie częstotliwości. W przypadku telewizji naziemnej DVB-T2 w Polsce, sygnały nadawane są w dwóch głównych pasmach:
- VHF (Very High Frequency) kanały 5-12, wykorzystywane głównie dla MUX-8.
- UHF (Ultra High Frequency) kanały 21-48, wykorzystywane dla pozostałych multipleksów (MUX-1, MUX-2, MUX-3, MUX-4, MUX-6).
Kluczowe parametry, które musisz zrozumieć przed zakupem przewodnik krok po kroku
Wybór odpowiedniego wzmacniacza to nie tylko kwestia ceny czy marki. To przede wszystkim zrozumienie jego parametrów technicznych. Wiem, że dla wielu osób te liczby i skróty mogą brzmieć obco, ale postaram się je wyjaśnić w prosty sposób. Zrozumienie tych wartości jest kluczowe do dokonania świadomego wyboru i uniknięcia niepotrzebnych problemów z odbiorem.
Wzmocnienie (dB): Dlaczego więcej nie zawsze znaczy lepiej i jak uniknąć przesterowania sygnału?
Wzmocnienie (ang. Gain) to podstawowy parametr wzmacniacza, wyrażany w decybelach (dB). Określa on, o ile razy wzmacniacz zwiększy moc sygnału. Na przykład, wzmocnienie 20 dB oznacza, że sygnał zostanie wzmocniony stukrotnie. Intuicyjnie mogłoby się wydawać, że im większe wzmocnienie, tym lepiej. Nic bardziej mylnego! Zbyt duże wzmocnienie może prowadzić do zjawiska przesterowania sygnału, co jest równie szkodliwe, jak zbyt słaby sygnał, a czasem nawet gorsze. Przesterowany sygnał jest zniekształcony, a telewizor nie jest w stanie go prawidłowo zdekodować, co skutkuje pikselozą, zacinaniem, a nawet całkowitym brakiem obrazu. To trochę jak zbyt głośna muzyka, która zamiast czystego dźwięku, staje się niezrozumiałym hałasem. Typowe wartości wzmocnienia dla wzmacniaczy antenowych wahają się od kilkunastu do około 30 dB. Zawsze doradzam, aby dobrać wzmocnienie adekwatnie do realnych potrzeb, biorąc pod uwagę odległość od nadajnika i wstępną jakość sygnału, a nie wybierać najmocniejszy dostępny model.
Współczynnik szumów (dB): Cichy bohater idealnie czystego obrazu
Jeśli miałbym wskazać jeden najważniejszy parametr, byłby to współczynnik szumów (ang. Noise Figure), również wyrażany w decybelach (dB). Ten parametr informuje nas, ile własnych zakłóceń (szumów) wzmacniacz dodaje do sygnału. I tu zasada jest odwrotna niż przy wzmocnieniu: im niższa wartość współczynnika szumów, tym lepszy wzmacniacz, ponieważ dodaje on mniej "brudów" do sygnału użytecznego. Dobrej jakości wzmacniacze mają współczynnik szumów poniżej 3-4 dB. Wzmacniacze z niższym współczynnikiem szumów są droższe, ale to właśnie one w dużej mierze odpowiadają za "czystość" i stabilność obrazu, zwłaszcza w trudnych warunkach odbioru. Nie lekceważ tego parametru to on często decyduje o tym, czy obraz będzie krystalicznie czysty, czy wciąż będą pojawiać się irytujące artefakty.
Maksymalny poziom wyjściowy: Gwarancja sygnału bez zniekształceń
Maksymalny poziom wyjściowy to kolejny istotny parametr, który określa, do jakiego poziomu wzmacniacz może wzmocnić sygnał bez wprowadzania zniekształceń. Jest to szczególnie ważne, gdy sygnał wejściowy jest już dość silny, ale potrzebujemy go wzmocnić, aby zrekompensować straty w długim kablu lub rozdzielić na wiele odbiorników. Wysoki maksymalny poziom wyjściowy gwarantuje, że nawet po znacznym wzmocnieniu, sygnał pozostanie czysty i wolny od zniekształceń harmonicznych, które mogłyby pogorszyć jakość obrazu. W praktyce oznacza to, że wzmacniacz nie "zapcha się" zbyt silnym sygnałem i będzie w stanie dostarczyć stabilny i wysokiej jakości sygnał do wszystkich podłączonych urządzeń.
Ekranowanie i filtry LTE/5G: Twoja tarcza ochronna przed zakłóceniami z zewnątrz
W dzisiejszych czasach, w dobie wszechobecnej komunikacji bezprzewodowej, ekranowanie i filtry LTE/5G stały się absolutnie kluczowe. Dobre ekranowanie, czyli metalowa obudowa wzmacniacza, chroni jego delikatną elektronikę przed zewnętrznymi zakłóceniami elektromagnetycznymi, które mogą pochodzić z pobliskich urządzeń elektronicznych, sieci energetycznych czy nawet stacji bazowych telefonii komórkowej. Szczególnie ważne są filtry LTE/5G. W Polsce, podobnie jak w innych krajach, pasma wykorzystywane przez telewizję naziemną DVB-T2 sąsiadują z pasmami używanymi przez sieci komórkowe LTE i 5G. Stacje bazowe tych sieci mogą generować bardzo silne sygnały, które bez odpowiedniego filtrowania mogą "przedostać się" do instalacji antenowej i zakłócać odbiór telewizji. Objawia się to często zanikaniem kanałów, pikselozą lub całkowitym brakiem sygnału, zwłaszcza gdy w pobliżu znajduje się nadajnik komórkowy. Nowoczesne wzmacniacze z wbudowanymi filtrami LTE/5G skutecznie blokują te niepożądane sygnały, zapewniając czysty odbiór DVB-T2. Zawsze polecam wybierać modele z takimi filtrami to inwestycja w stabilny odbiór na lata.

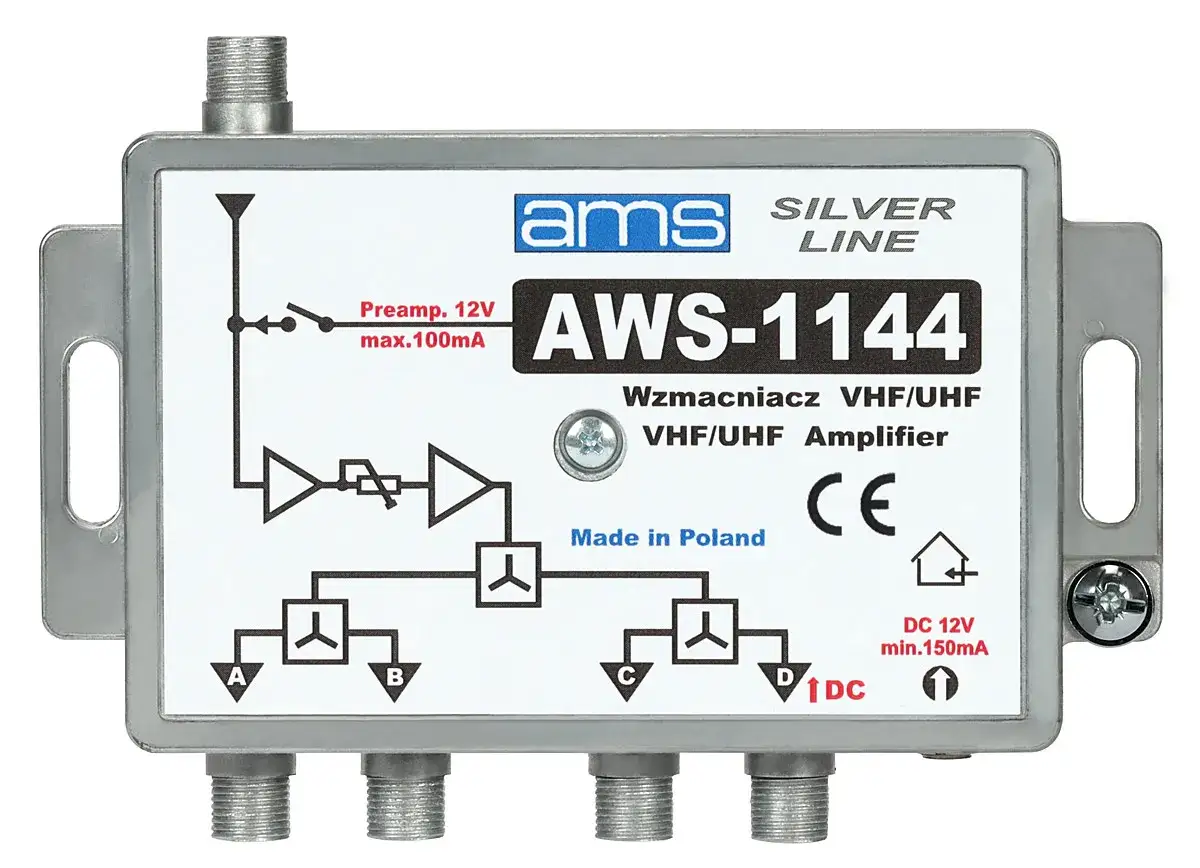

Gdzie zamontować wzmacniacz dla maksymalnej skuteczności? Wybór między modelem dopuszkowym, masztowym a wewnętrznym
Miejsce montażu wzmacniacza ma kluczowe znaczenie dla jego skuteczności. Niestety, często widzę, że ludzie montują wzmacniacz w niewłaściwym miejscu, co niweczy jego potencjał. Istnieją trzy główne typy wzmacniaczy, różniące się miejscem instalacji, a każdy z nich ma swoje zalety i wady. Wybór odpowiedniego typu zależy od Twojej konkretnej sytuacji i warunków odbioru.

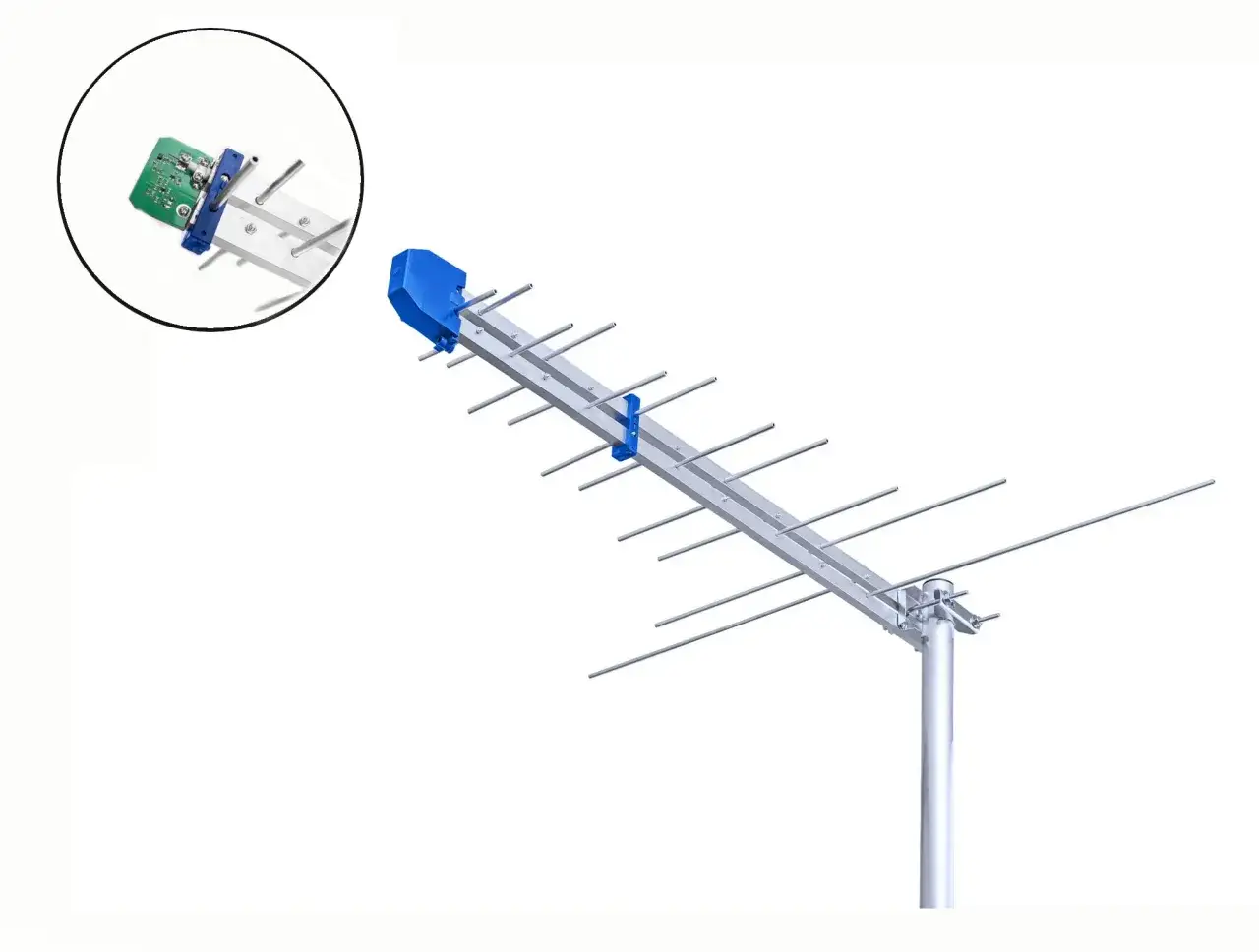

Wzmacniacz dopuszkowy: Złoty standard montowany bezpośrednio w antenie
Wzmacniacz dopuszkowy, często nazywany również przedwzmacniaczem, to moim zdaniem najskuteczniejsze rozwiązanie. Jak sama nazwa wskazuje, montuje się go bezpośrednio w puszce antenowej, czyli w miejscu, gdzie kabel koncentryczny łączy się z anteną. Dlaczego to takie ważne? Ponieważ sygnał jest wzmacniany u samego źródła, zanim ulegnie osłabieniu i zaszumieniu na długim kablu koncentrycznym prowadzącym do telewizora. Dzięki temu wzmacniacz dopuszkowy minimalizuje straty sygnału w kablu i co najważniejsze, wzmacnia sygnał, zanim zdąży on zebrać dodatkowe szumy, które mogłyby się pojawić na długim odcinku przewodu. To rozwiązanie jest szczególnie polecane w miejscach o bardzo słabym sygnale.
Wzmacniacz masztowy: Solidna alternatywa, gdy montaż w puszce jest niemożliwy
Wzmacniacz masztowy to solidna alternatywa dla wzmacniacza dopuszkowego. Montuje się go na maszcie antenowym, bardzo blisko anteny, zazwyczaj w specjalnej, hermetycznej obudowie. Stosuje się go wtedy, gdy montaż w samej puszce antenowej jest niemożliwy lub utrudniony (np. ze względu na konstrukcję anteny). Choć nie jest to tak blisko źródła sygnału jak wzmacniacz dopuszkowy, to nadal jest to bardzo efektywne rozwiązanie. Sygnał jest wzmacniany na początku instalacji, zanim pokona długą drogę w kablu. Wzmacniacze masztowe są zazwyczaj bardziej odporne na warunki atmosferyczne niż te dopuszkowe, ze względu na swoją konstrukcję i obudowę.

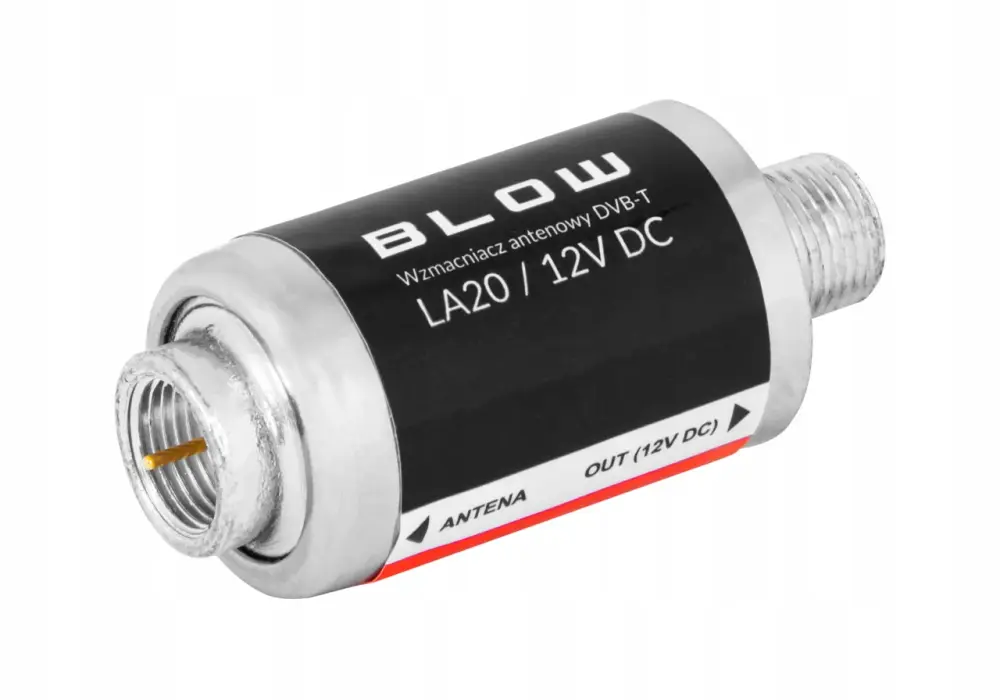

Wzmacniacz wewnętrzny (liniowy): Rozwiązanie ostateczne i jego kompromisy
Wzmacniacz wewnętrzny, zwany również liniowym lub budynkowym, to urządzenie, które montuje się wewnątrz budynku, na kablu antenowym, zazwyczaj bliżej telewizora. I tutaj muszę być szczery: jest to najmniej efektywne rozwiązanie. Dlaczego? Ponieważ wzmacnia on sygnał, który zdążył już pokonać cały odcinek kabla od anteny, a co za tym idzie, został już osłabiony i potencjalnie zaszumiony. Wzmacniając taki sygnał, wzmacniamy również wszystkie szumy i zakłócenia, które zebrał po drodze. Skuteczność takiego wzmacniacza będzie znacznie niższa niż w przypadku modeli dopuszkowych czy masztowych. Powinien być stosowany jako ostateczność, gdy inne opcje montażu są niemożliwe, np. w przypadku instalacji w mieszkaniach w bloku, gdzie nie ma dostępu do anteny dachowej. W takiej sytuacji może pomóc, ale nie oczekuj cudów.
Montaż i zasilanie wzmacniacza najczęstsze błędy, których musisz unikać
Nawet najlepszy wzmacniacz antenowy o doskonałych parametrach nie spełni swojego zadania, jeśli zostanie nieprawidłowo zamontowany lub zasilony. Wieloletnie doświadczenie nauczyło mnie, że błędy w instalacji są równie częste, jak te w doborze sprzętu. Dlatego poświęćmy chwilę na omówienie kluczowych aspektów montażu i zasilania, a także najczęstszych pułapek, których należy unikać.
Podłączenie zasilacza z separatorem: Prosty schemat, który gwarantuje sukces
Wzmacniacze dopuszkowe i masztowe wymagają zasilania, a najczęściej odbywa się to w bardzo sprytny sposób napięcie stałe 12V jest podawane za pomocą tego samego kabla koncentrycznego, którym przesyłany jest sygnał antenowy. Aby to było możliwe, konieczne jest zastosowanie specjalnego zasilacza z separatorem. Separator to małe urządzenie, które oddziela napięcie zasilające od sygnału antenowego, tak aby do telewizora docierał tylko sygnał, a do wzmacniacza zarówno sygnał, jak i napięcie. Prosty schemat podłączenia wygląda następująco:
- Antena ze wzmacniaczem dopuszkowym/masztowym.
- Kabel koncentryczny biegnie od anteny do zasilacza z separatorem (zasilacz montuje się zazwyczaj w pobliżu telewizora/dekodera).
- Zasilacz z separatorem jest podłączony do gniazdka elektrycznego.
- Od zasilacza z separatorem krótki kabel koncentryczny prowadzi do wejścia antenowego w telewizorze lub dekoderze DVB-T2.
Błąd #1: Wybór zbyt dużej mocy wzmocnienia w stosunku do potrzeb
To jeden z najczęstszych błędów, o którym już wspominałem, ale warto go podkreślić. Klienci często myślą, że "im więcej dB, tym lepiej". Niestety, to prosta droga do przesterowania sygnału. Jeśli sygnał jest już na wejściu wzmacniacza wystarczająco silny, a my zastosujemy wzmacniacz o zbyt dużym wzmocnieniu, to sygnał wyjściowy będzie tak mocny, że odbiornik (telewizor/dekoder) nie będzie w stanie go prawidłowo przetworzyć. Efekt? Zamiast poprawy, otrzymamy pogorszenie jakości obrazu pikselozę, zacinanie, a nawet całkowity brak odbioru. Zawsze doradzam, aby dobierać wzmocnienie adekwatnie do odległości od nadajnika i faktycznej siły sygnału. Lepiej zacząć od niższego wzmocnienia i ewentualnie je zwiększyć (jeśli wzmacniacz ma regulację), niż od razu "przedobrzyć".
Błąd #2: Montaż wzmacniacza daleko od anteny, na końcu długiego kabla
Ten błąd jest równie powszechny i równie szkodliwy. Podkreślam to raz jeszcze: wzmacniacz powinien być montowany jak najbliżej anteny. Idealnie w puszce antenowej (wzmacniacz dopuszkowy) lub na maszcie (wzmacniacz masztowy). Montaż wzmacniacza na końcu długiego kabla, na przykład w salonie przy telewizorze, jest mało efektywny. Dlaczego? Ponieważ przez cały ten długi odcinek kabla sygnał zdążył już ulec znacznemu osłabieniu i co gorsza, zebrać sporo szumów i zakłóceń. Wzmacniacz zamontowany w takim miejscu wzmocni nie tylko sygnał użyteczny, ale również te wszystkie niepożądane szumy, co nie poprawi znacząco jakości odbioru. Pamiętaj, że najważniejsze jest wzmocnienie czystego sygnału u źródła.
Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?
Błąd #3: Ignorowanie jakości złącz i przewodów w całej instalacji
Często widzę, że ludzie inwestują w drogi wzmacniacz i antenę, a potem oszczędzają na kablach i złączach. To ogromny błąd! Cała instalacja antenowa jest tak silna, jak jej najsłabsze ogniwo. Nawet najlepszy wzmacniacz nie pomoże, jeśli:
- Użyjesz niskiej jakości kabli koncentrycznych te o słabym ekranowaniu przepuszczają zakłócenia, a te o dużym tłumieniu "zjadają" sygnał.
- Zastosujesz źle zarobione złącza luźne, zaśniedziałe lub nieprawidłowo zamontowane złącza F mogą wprowadzać ogromne straty sygnału i być źródłem zakłóceń.
- Instalacja jest stara i kable są popękane, uszkodzone lub zawilgocone.
Podsumowanie: Jak świadomie wybrać wzmacniacz i na nowo cieszyć się idealnym odbiorem TV?
Mam nadzieję, że ten artykuł rozwiał wiele Twoich wątpliwości i wyposażył Cię w niezbędną wiedzę do świadomego wyboru wzmacniacza antenowego szerokopasmowego. Pamiętaj, kluczem do sukcesu jest kompleksowe podejście. Zaczynaj zawsze od dokładnej diagnozy problemu upewnij się, że to faktycznie słaby sygnał, a nie uszkodzona antena czy okablowanie, jest przyczyną Twoich kłopotów. Następnie, zrozumienie kluczowych parametrów, takich jak wzmocnienie (i unikanie przesterowania!), niski współczynnik szumów oraz obecność filtrów LTE/5G, pozwoli Ci wybrać urządzenie dopasowane do Twoich potrzeb. Na koniec, pamiętaj o prawidłowym montażu wzmacniacz dopuszkowy lub masztowy zawsze będzie lepszym wyborem niż wewnętrzny, a dbałość o jakość kabli i złącz to podstawa. Stosując się do tych wskazówek, jestem przekonany, że będziesz mógł na nowo cieszyć się stabilnym i krystalicznie czystym odbiorem telewizji DVB-T2, bez irytującej pikselozy i zacinających się kanałów. Powodzenia!
