MUX 8 Dipol: Wymiary anten i zwrotnic. Zmieścisz to?

Artykuł odpowie na pytanie o wymiary produktów Dipol do odbioru MUX 8, kluczowe dla prawidłowego montażu i planowania instalacji antenowej. Poznasz precyzyjne dane techniczne i praktyczne wskazówki, które pomogą uniknąć błędów instalacyjnych.

Dipol dla MUX 8: Wymiary, które musisz znać przed montażem

Dlaczego rozmiar ma znaczenie? Kontekst instalacji MUX 8

Jako doświadczony instalator, wielokrotnie przekonałem się, że wymiary fizyczne komponentów antenowych Dipol są absolutnie kluczowe w instalacjach MUX 8. Nie jest to jedynie kwestia estetyki, ale przede wszystkim funkcjonalności i trwałości całej instalacji. MUX 8, w przeciwieństwie do pozostałych multipleksów, nadaje w paśmie VHF (174-230 MHz) i bardzo często w innej polaryzacji pionowej. Pozostałe multipleksy (UHF) zazwyczaj wykorzystują polaryzację poziomą. Ta różnica wymusza stosowanie dedykowanych anten VHF lub specjalnych anten typu combo, które potrafią odbierać oba pasma.

Znajomość dokładnych wymiarów jest niezbędna do precyzyjnego planowania umiejscowienia zwrotnicy w hermetycznej puszce na maszcie. Musimy też wiedzieć, czy wybrana antena zmieści się na balkonie, poddaszu czy w innym, często ograniczonym, miejscu. Często spotykam się z tym, że użytkownicy mylą pojęcia „dipol” (czyli aktywny element anteny, który odbiera sygnał) ze „zwrotnicą” (urządzeniem służącym do sumowania sygnałów z różnych anten do jednego kabla). W tym artykule postaram się jasno rozróżnić te terminy i przedstawić konkretne wymiary, które pomogą uniknąć błędów.

Precyzyjne wymiary kluczowych produktów Dipol dla pasma VHF

Firma Dipol oferuje szeroką gamę produktów przeznaczonych do odbioru MUX 8. Są to zarówno dedykowane anteny VHF, zwrotnice antenowe, jak i anteny typu combo, łączące w sobie funkcjonalność odbioru UHF i VHF. W kolejnych sekcjach artykułu szczegółowo omówię wymiary konkretnych modeli, które są najczęściej wybierane przez moich klientów. Podkreślam, że precyzyjne dane są podstawą do podjęcia właściwej decyzji zakupowej i montażowej, co pozwoli zaoszczędzić czas i nerwy podczas instalacji.

Zwrotnica antenowa Dipol do MUX 8 wymiary i specyfikacja montażowa

Jakie są typowe wymiary obudowy zwrotnicy masztowej Dipol z serii ZA?

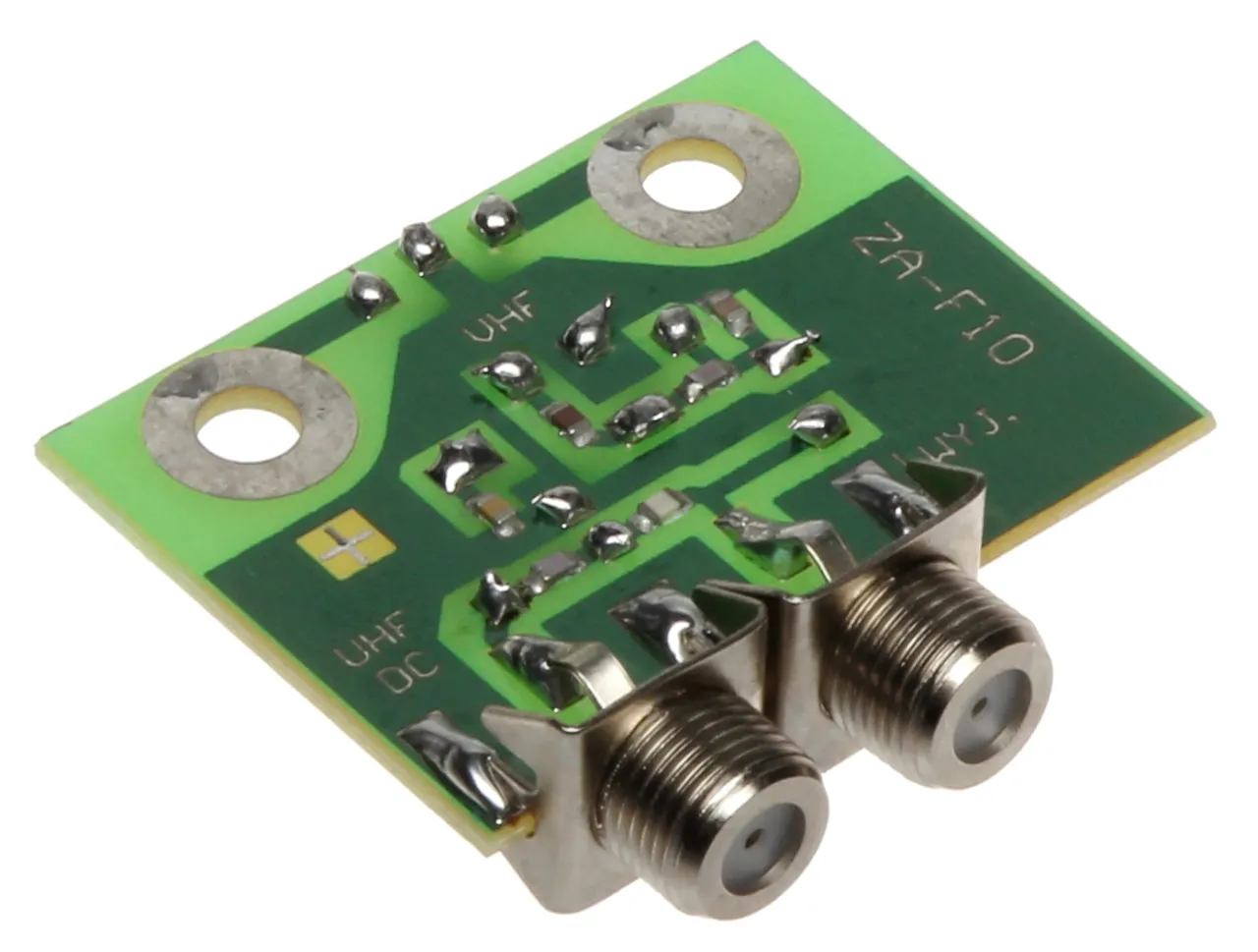

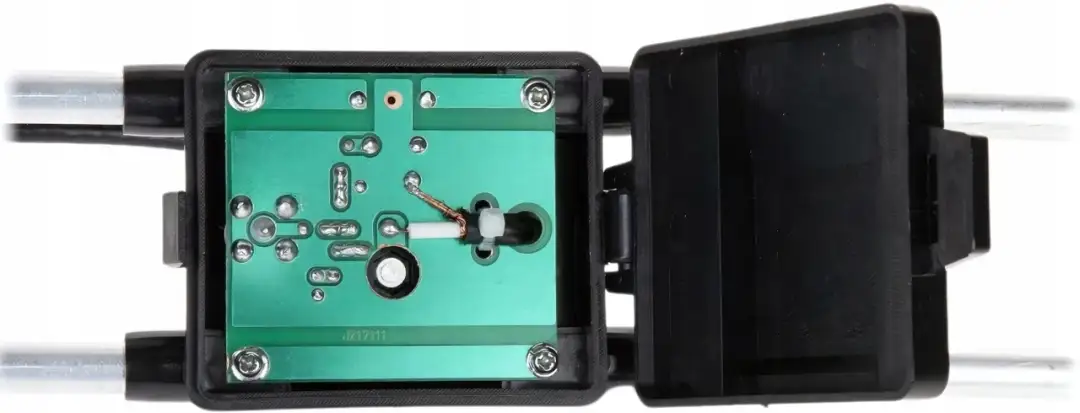

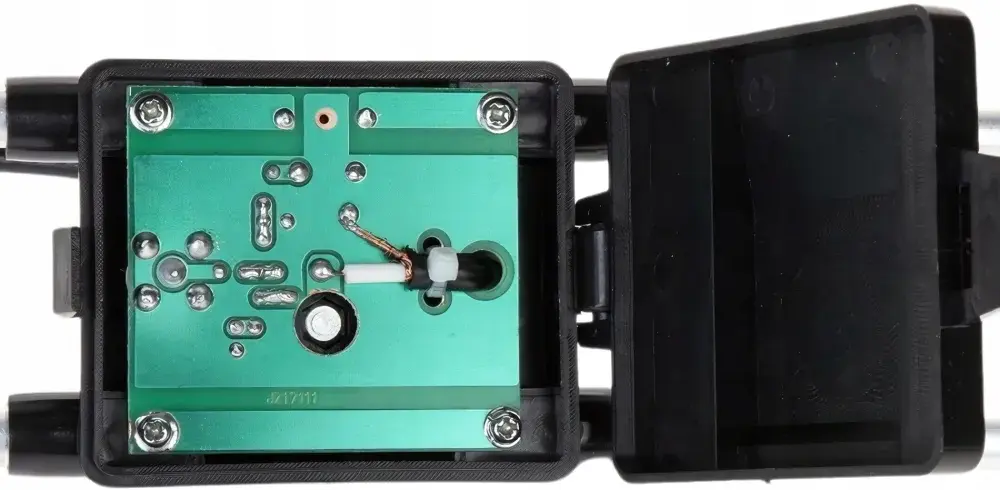

Zwrotnice masztowe Dipol z serii ZA, takie jak popularny model ZA-104Ms, są nieodłącznym elementem wielu instalacji, służącym do sumowania sygnałów z różnych anten. Warto zaznaczyć, że dokładne wymiary ich obudów nie zawsze są podawane wprost w specyfikacjach technicznych, co bywa frustrujące. Jednak z mojego doświadczenia wynika, że są to standardowe, niewielkie, odporne na warunki atmosferyczne puszki montażowe. Ich wielkość jest porównywalna do puszki od symetryzatora antenowego, choć mogą być nieco większe, aby pomieścić więcej złącz i układów elektronicznych. Ich przeznaczeniem jest montaż bezpośrednio na maszcie, dlatego ich konstrukcja jest solidna i odporna na czynniki zewnętrzne.

Planowanie przestrzeni: Czy zwrotnica zmieści się w Twojej puszce antenowej?

Planowanie przestrzeni to kluczowy etap, który często jest niedoceniany. Oto kilka praktycznych wskazówek, które pomogą Ci ocenić, czy zwrotnica Dipol zmieści się w Twojej puszce antenowej:

1. Dokładne mierzenie dostępnej przestrzeni: Zawsze, zanim kupisz zwrotnicę, zmierz dokładnie wewnętrzne wymiary istniejącej puszki masztowej lub skrzynki antenowej. Pamiętaj, aby uwzględnić nie tylko długość i szerokość, ale także głębokość.
2. Uwzględnienie miejsca na złącza i kable: Nie zapominaj, że sama zwrotnica to nie wszystko. Musisz przewidzieć miejsce na wkręcenie złącz F oraz na swobodne ułożenie kabli koncentrycznych. Kable nie mogą być zbyt mocno zgięte, ponieważ może to prowadzić do pogorszenia sygnału lub ich uszkodzenia. Promień gięcia kabla ma znaczenie!
3. Unikanie siłowego montażu: Nigdy nie próbuj wciskać zwrotnicy na siłę do zbyt małej puszki. Może to prowadzić do uszkodzenia zarówno samego urządzenia, jak i kabli, a w konsekwencji do awarii całej instalacji. Lepiej zainwestować w nieco większą puszkę, niż ryzykować uszkodzenie drogiego sprzętu.

Montaż na maszcie a warunki atmosferyczne co gwarantuje obudowa Dipol?

Obudowy zwrotnic Dipol są projektowane z myślą o pracy w trudnych warunkach zewnętrznych. Zazwyczaj wykonane są z wysokiej jakości tworzywa sztucznego, odpornego na promieniowanie UV, co zapobiega jego kruszeniu się i blaknięciu pod wpływem słońca. Kluczową cechą jest również ich szczelność, często zapewniana przez specjalne uszczelki, które chronią elektronikę przed wilgocią. Dzięki temu, zwrotnice Dipol są odporne na deszcz, śnieg, mróz i silne słońce. Te cechy są absolutnie kluczowe dla długotrwałej i bezawaryjnej pracy instalacji antenowej, gwarantując stabilny odbiór sygnału przez wiele lat.

Dedykowana antena Dipol dla MUX 8 wymiary i możliwości instalacyjne

Przejdźmy teraz do konkretnych anten dedykowanych dla MUX 8. Ich wymiary są często decydującym czynnikiem przy wyborze odpowiedniego modelu.

Model Dipol 1/5-12 (A0115): Wymiary (200x700x100 mm) i idealne zastosowanie

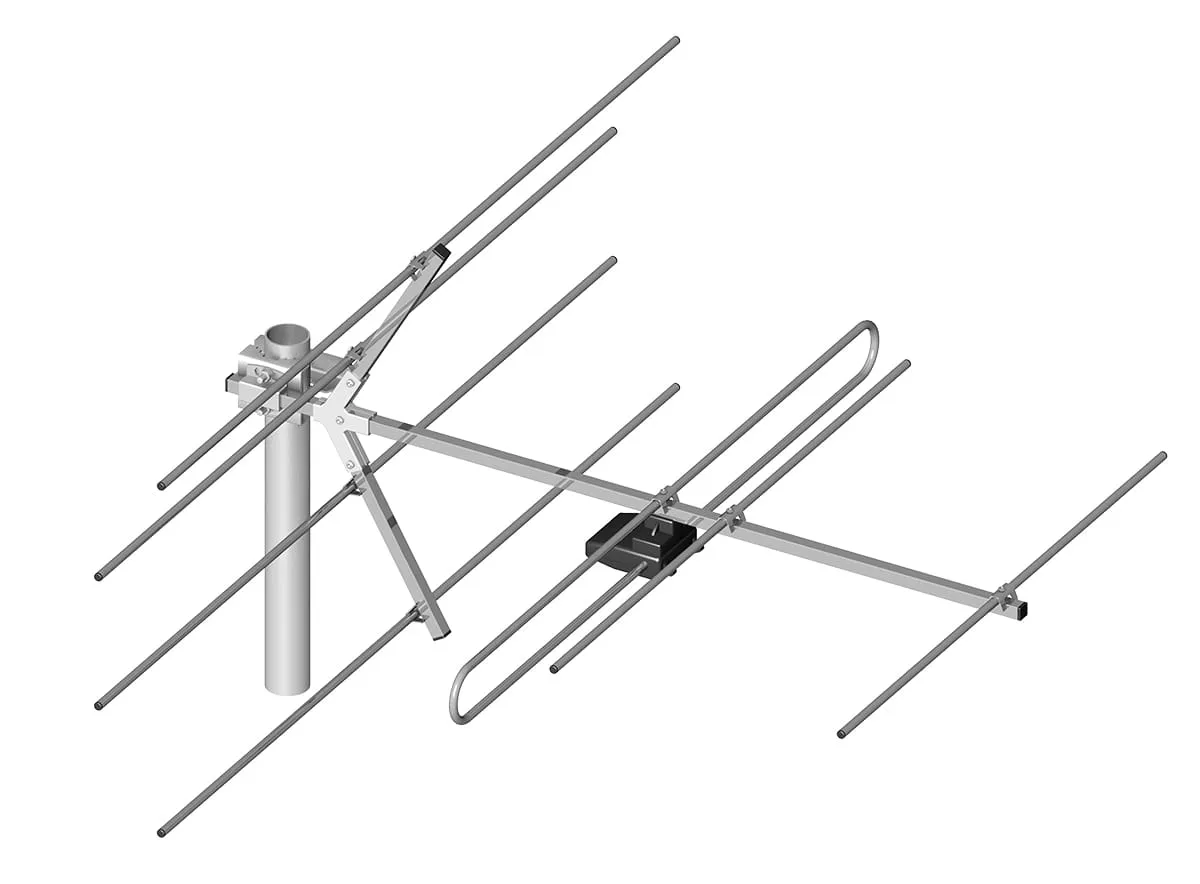

Antena Dipol 1/5-12 DVB-T2/DAB+ o symbolu A0115 to jednoelementowy dipol, który jest bardzo popularnym wyborem. Jej precyzyjne wymiary to 200 mm szerokości, 700 mm długości i 100 mm wysokości. Jest to rozwiązanie idealne do odbioru MUX 8 w miejscach, gdzie sygnał jest dobry, lub tam, gdzie przestrzeń montażowa jest ograniczona. Może być montowana zarówno w polaryzacji pionowej, jak i poziomej, co daje pewną elastyczność. Ze względu na swoje kompaktowe rozmiary, często znajduje zastosowanie na balkonach, niewielkich poddaszach czy jako uzupełnienie istniejącej instalacji.

Model Dipol 4/5-12 (A0410): Kiedy potrzebujesz większej anteny o wymiarach 800x100x700 mm?

Jeśli znajdujesz się w obszarze ze słabszym sygnałem MUX 8, czteroelementowa antena Dipol 4/5-12 DVB-T2/DAB+ (A0410) może okazać się lepszym wyborem. Jej wymiary to 800 mm długości, 100 mm szerokości i 700 mm wysokości. Większa liczba elementów przekłada się na wyższy zysk anteny, co jest kluczowe dla stabilnego odbioru w trudniejszych warunkach. Oczywiście, większe wymiary wymagają więcej miejsca na montaż, dlatego przed zakupem zawsze upewnij się, że masz wystarczającą przestrzeń na dachu lub maszcie.

Kompaktowe rozwiązanie: Dipol do anteny OLYMPIA (78x7x5 cm) ze zintegrowaną zwrotnicą

Bardzo ciekawym i praktycznym rozwiązaniem jest element rozbudowujący Dipol VHF do anteny OLYMPIA. Jego wymiary to 78 cm długości, 7 cm szerokości i 5 cm wysokości. Co ważne, ten produkt jest wyposażony we własną, zintegrowaną zwrotnicę antenową. To znacznie upraszcza instalację, ponieważ nie musisz martwić się o dodatkową puszkę ze zwrotnicą. Jest to idealne rozwiązanie do rozbudowy istniejących instalacji z antenami OLYMPIA o możliwość odbioru MUX 8 w sposób kompaktowy i estetyczny, bez konieczności montowania kolejnej, pełnowymiarowej anteny.

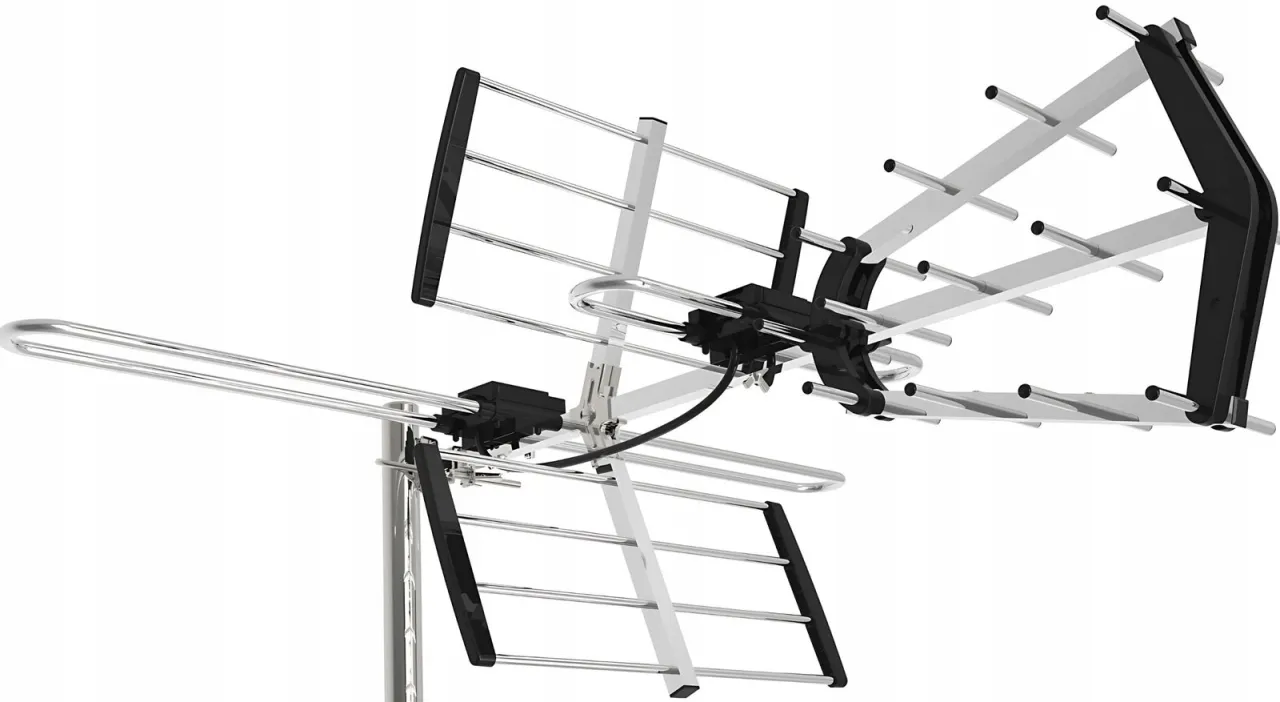

Antena COMBO Dipol jako alternatywa zintegrowana zwrotnica i jej wpływ na wymiary

Anteny typu COMBO to coraz popularniejsze rozwiązanie, które integruje w jednej konstrukcji sekcje UHF i VHF, często z wbudowaną zwrotnicą. To wygoda, ale i wyzwanie pod kątem wymiarów.

Analiza modelu Dipol 28/5-12/21-60: Całkowite wymiary (1100x900x400 mm) a wymagania montażowe

Przykładem takiej anteny jest Dipol 28/5-12/21-60. Jej całkowite wymiary to 1100 mm długości, 900 mm szerokości i 400 mm wysokości. Jak widać, są to gabaryty znacznie większe niż w przypadku dedykowanych anten VHF. Takie duże wymiary mają istotne implikacje dla montażu. Wymagają one dokładnego zmierzenia dostępnej przestrzeni, zwłaszcza jeśli planujesz montaż na balkonie, poddaszu czy na mniejszym dachu. Antena tego typu, choć funkcjonalna, może być trudna do umieszczenia w ograniczonych przestrzeniach, dlatego zawsze zalecam dokładne planowanie i weryfikację miejsca montażu przed zakupem.

Zalety i wady zintegrowanego rozwiązania w kontekście przestrzeni i łatwości instalacji

Anteny typu COMBO, takie jak Dipol 28/5-12/21-60, mają swoje mocne i słabe strony, które warto rozważyć:

• Zalety:
  • Jedna antena zamiast dwóch (UHF i VHF): Upraszcza to estetykę instalacji i zmniejsza liczbę elementów na maszcie.
  • Uproszczone okablowanie: Dzięki wbudowanej zwrotnicy, do domu prowadzi tylko jeden kabel, co eliminuje potrzebę stosowania zewnętrznego sumatora.
  • Często łatwiejsza instalacja dla nowych systemów: Montujesz jedną antenę i masz odbiór wszystkich multipleksów.
• Wady:
  • Znacznie większe gabaryty: To może utrudniać montaż w ograniczonych przestrzeniach, np. na małych balkonach czy poddaszach.
  • Mniejsza elastyczność w niezależnym kierowaniu sekcji UHF i VHF: Jeśli sygnały z różnych kierunków wymagają precyzyjnego ustawienia, antena combo może być kompromisem.
  • Potencjalnie wyższy koszt początkowy: Chociaż oszczędzasz na zwrotnicy, sama antena może być droższa niż dwie oddzielne.

Najczęstsze błędy przy montażu wynikające z niedopasowania wymiarów

W mojej praktyce często spotykam się z błędami, które wynikają bezpośrednio z zaniedbania kwestii wymiarów. Uniknięcie ich jest prostsze, niż się wydaje.

Problem z zamknięciem puszki instalacyjnej jak uniknąć uszkodzenia zwrotnicy i kabli?

Jednym z najczęstszych problemów jest niemożność zamknięcia puszki instalacyjnej, ponieważ zwrotnica jest za duża lub kable są ułożone nieprawidłowo. Aby tego uniknąć, polecam:

1. Zawsze dokładnie mierz przestrzeń: Przed zakupem zwrotnicy i przystąpieniem do montażu, upewnij się, że masz wystarczająco miejsca w puszce.
2. Uwzględnij promień gięcia kabli: Kable koncentryczne nie lubią ostrych zagięć. Zbyt mocne zgięcie może uszkodzić izolację i żyłę, prowadząc do pogorszenia sygnału. Zostaw odpowiedni zapas miejsca na swobodne ułożenie kabli.
3. Wybierz większą puszkę, jeśli standardowa jest za mała: Nie ma sensu oszczędzać kilku złotych na puszce, jeśli ma to doprowadzić do uszkodzenia droższej zwrotnicy lub problemów z sygnałem.
4. Nie używaj siły: Wciskanie komponentów na siłę to prosta droga do uszkodzenia zwrotnicy, złącz F lub samych kabli. Pamiętaj, że delikatność w montażu popłaca.

Wybór zbyt dużej anteny na balkon lub poddasze jak poprawnie zmierzyć dostępną przestrzeń?

Kolejny częsty błąd to zakup zbyt dużej anteny do ograniczonych przestrzeni, takich jak balkony, okna czy poddasza. Aby poprawnie zmierzyć dostępną przestrzeń, nie wystarczy zmierzyć tylko długość i szerokość. Musisz także uwzględnić głębokość (czyli odległość od ściany/okna), a także wszelkie przeszkody, takie jak barierki, rynny, elementy konstrukcyjne dachu. Zawsze mierz przestrzeń z pewnym zapasem. Jeśli masz bardzo ograniczoną przestrzeń, rozważ bardziej kompaktowe rozwiązania, takie jak wspomniany Dipol 1/5-12 lub element do anteny OLYMPIA, zamiast dużej anteny combo.
