W artykule dowiesz się, czym jest symetryzator antenowy, dlaczego jest niezbędny dla optymalnego odbioru sygnału DVB-T2 z anteny kierunkowej oraz jak go prawidłowo wybrać i zamontować, aby cieszyć się idealnym obrazem bez zakłóceń. Poznaj techniczne sekrety czystego sygnału i uniknij typowych błędów instalacyjnych, które psują odbiór.
Symetryzator to pasywny element niezbędny do dopasowania anteny kierunkowej do kabla koncentrycznego.
- Symetryzator dopasowuje impedancję anteny (300 Ω) do kabla koncentrycznego (75 Ω), zapobiegając stratom sygnału.
- Konwertuje sygnał z symetrycznego dipola anteny na niesymetryczny kabel, eliminując zakłócenia.
- Brak lub uszkodzenie symetryzatora objawia się pikselozą, niestabilnym sygnałem i zwiększoną podatnością na zakłócenia.
- Wzmacniacz stosuje się tylko przy słabym sygnale; blisko nadajnika może pogorszyć odbiór.
- Wybieraj symetryzator dedykowany do pasma (np. UHF 21-60) i z gniazdem F dla trwałego połączenia.
- Montuj go bezpośrednio w puszce antenowej i pamiętaj o wyłączeniu zasilania anteny w telewizorze/dekoderze.
Dlaczego mała puszka w antenie to fundament idealnego obrazu? Kluczowa rola symetryzatora
Zacznijmy od podstaw: w świecie cyfrowej telewizji DVB-T2, jakość obrazu zależy od wielu czynników, ale jednym z najbardziej niedocenianych jest niewielki element ukryty w puszce anteny kierunkowej symetryzator. Często ignorowany, jego obecność lub brak ma fundamentalne znaczenie dla stabilności i czystości odbieranego sygnału.
Sygnał ginie po drodze: niewidzialny problem Twojej instalacji antenowej
Wyobraź sobie, że Twoja antena odbiera doskonały sygnał, ale zanim dotrze on do telewizora, ulega osłabieniu, zniekształceniu lub jest "zanieczyszczony" przez niepożądane szumy. To właśnie dzieje się, gdy instalacja antenowa nie jest prawidłowo dopasowana. Sygnał, zamiast płynąć prosto do odbiornika, napotyka na "opór", odbija się i ulega degradacji, zanim jeszcze zdążysz go zobaczyć na ekranie. Ten niewidzialny problem jest źródłem frustrującej pikselozy, znikającego obrazu i dźwięku.
Czym dokładnie jest symetryzator i dlaczego Twoja antena kierunkowa go potrzebuje?
Symetryzator antenowy, znany również jako balun (od balanced-unbalanced), to pasywny element elektroniczny, którego głównym zadaniem jest dopasowanie impedancji wyjściowej anteny do impedancji kabla koncentrycznego. Anteny kierunkowe, takie jak popularne Yagi-Uda, posiadają dipol (element odbiorczy) o impedancji najczęściej 300 Ω (linia symetryczna). Standardowy kabel koncentryczny, którym przesyłamy sygnał do telewizora, ma impedancję 75 Ω (linia niesymetryczna). Symetryzator pełni rolę "tłumacza", który konwertuje sygnał z symetrycznego wyjścia anteny na niesymetryczny, odpowiedni dla kabla. Bez niego, różnica impedancji powoduje odbicia sygnału, jego straty i powstawanie tzw. prądów współbieżnych na oplocie kabla, które sprawiają, że sam kabel zaczyna działać jak antena, zbierając niechciane zakłócenia.
Impedancja i symetria, czyli techniczny sekret czystego sygnału DVB-T2
Aby w pełni zrozumieć rolę symetryzatora, musimy zagłębić się w dwa kluczowe pojęcia z dziedziny elektroniki: impedancję i symetrię. To one stanowią techniczne fundamenty czystego i stabilnego sygnału DVB-T2.
Co to jest impedancja? Wyjaśnienie, dlaczego niedopasowanie 300 Ω do 75 Ω psuje odbiór
Impedancja to miara oporu, jaki obwód elektryczny stawia przepływowi prądu przemiennego. W kontekście instalacji antenowej, kluczowe jest, aby impedancja anteny była dopasowana do impedancji kabla, a następnie kabla do odbiornika (telewizora/dekodera). Anteny dipolowe (np. w antenach kierunkowych) mają zazwyczaj impedancję wyjściową około 300 Ω. Natomiast powszechnie stosowane kable koncentryczne (antenowe) mają impedancję 75 Ω. Kiedy impedancje te nie są dopasowane, sygnał napotyka na "barierę" i zamiast w całości przechodzić do kabla, jego część odbija się z powrotem do anteny. To zjawisko nazywane jest niedopasowaniem impedancji i prowadzi do znacznych strat sygnału, powstawania fal stojących oraz zakłóceń, które objawiają się jako pikseloza i niestabilny obraz.
Linia symetryczna (dipol anteny) vs niesymetryczna (kabel koncentryczny): jak symetryzator godzi dwa światy
Anteny dipolowe są z natury urządzeniami symetrycznymi sygnał jest odbierany przez dwa ramiona dipola, a prądy płynące w nich są równe i przeciwne w fazie. Kabel koncentryczny natomiast jest linią niesymetryczną, składającą się z żyły centralnej i ekranu (oplotu), gdzie sygnał płynie głównie żyłą centralną, a ekran służy jako masa i ochrona przed zakłóceniami. Bez symetryzatora, bezpośrednie podłączenie symetrycznego dipola do niesymetrycznego kabla powodowałoby zaburzenie równowagi prądów. Ekran kabla zacząłby przewodzić część sygnału, stając się "anteną", która zbiera zakłócenia z otoczenia (np. od urządzeń elektrycznych czy sieci komórkowych). Symetryzator skutecznie konwertuje sygnał z formy symetrycznej na niesymetryczną, eliminując te niepożądane efekty i zapewniając czysty przepływ sygnału do odbiornika.
Jakie są realne konsekwencje braku lub uszkodzenia symetryzatora w antenie?
Brak symetryzatora lub jego uszkodzenie to jedna z najczęstszych przyczyn problemów z odbiorem telewizji cyfrowej DVB-T2. Objawy mogą być frustrujące i często mylone z innymi usterkami, takimi jak zła jakość anteny czy zbyt słaby sygnał.
„Siła sygnału 100%, jakość 0%”: klasyczny objaw problemów z dopasowaniem
To paradoksalne, ale bardzo często spotykane zjawisko. Telewizor lub dekoder może wskazywać wysoką siłę sygnału, ale jednocześnie jakość sygnału będzie bliska zeru. Obraz będzie pikselować, zacinać się, a dźwięk zanikać. Dzieje się tak, ponieważ miernik siły sygnału mierzy ogólną energię docierającą do odbiornika, włączając w to odbity sygnał i zakłócenia. Brak symetryzatora powoduje, że sygnał jest silny, ale "zanieczyszczony" i niestabilny, co uniemożliwia dekoderowi jego prawidłowe przetworzenie. W przypadku odbioru analogowego, objawem byłoby charakterystyczne "śnieżenie" na ekranie.
Podatność na zakłócenia: dlaczego bez symetryzatora obraz „tnie” przy złej pogodzie lub gdy włączasz odkurzacz?
Jak wspomniano wcześniej, brak symetryzatora sprawia, że oplot kabla koncentrycznego zaczyna działać jak antena, zbierając wszelkie zakłócenia elektromagnetyczne z otoczenia. Oznacza to, że sygnał telewizyjny staje się podatny na interferencje pochodzące z domowych urządzeń elektrycznych (odkurzacz, suszarka, mikrofalówka), a nawet z sieci komórkowych (LTE). Dodatkowo, warunki atmosferyczne, takie jak silny wiatr czy deszcz, mogą nasilać te problemy, prowadząc do niestabilnego odbioru i "cięcia" obrazu. Uszkodzony symetryzator, np. przez dostanie się wody do puszki antenowej, również będzie wykazywał podobne objawy.
Deformacja charakterystyki anteny: gdy antena zamiast na nadajnik, „patrzy” w inną stronę
Prawidłowo zaprojektowana antena kierunkowa ma ściśle określoną charakterystykę kierunkową odbiera sygnał najlepiej z jednego, konkretnego kierunku. Brak symetryzatora zaburza tę charakterystykę. Antena, zamiast skupiać się na nadajniku, zaczyna odbierać sygnał z innych kierunków, a także z boku. To prowadzi do zmniejszenia jej efektywności, obniżenia wzmocnienia w pożądanym kierunku i zwiększenia podatności na zakłócenia pochodzące z niepożądanych źródeł. W efekcie, nawet idealnie ustawiona antena może działać znacznie gorzej niż powinna.
Symetryzator vs wzmacniacz antenowy: Kiedy wybrać jedno, a kiedy drugie?
To częsty dylemat, zwłaszcza dla osób, które po raz pierwszy stykają się z problemami z odbiorem telewizji. Wiele osób intuicyjnie sięga po wzmacniacz, myśląc, że "wzmocnienie" sygnału zawsze pomoże. To jednak błąd, który może pogorszyć sytuację.
Jesteś blisko nadajnika? Dowiedz się, dlaczego wzmacniacz to najczęstszy błąd w instalacji
Symetryzator jest elementem pasywnym nie wzmacnia sygnału, a jedynie go dopasowuje i konwertuje. Jest absolutnie niezbędny w prawie każdej instalacji z anteną dipolową i kablem koncentrycznym, zwłaszcza w lokalizacjach, gdzie poziom sygnału jest dobry lub wystarczający. Jeśli mieszkasz blisko nadajnika i masz silny sygnał, zastosowanie wzmacniacza jest najczęstszym błędem. Wzmacniacz, zamiast poprawić, przesteruje sygnał. Odbiornik (telewizor/dekoder) zostanie "zalany" zbyt silnym sygnałem, co doprowadzi do jego zniekształcenia i w efekcie pogorszenia odbioru, objawiającego się pikselozą i zanikami obrazu.
Sygnał jest naprawdę słaby? Kiedy przedwzmacniacz (z wbudowanym symetryzatorem) staje się koniecznością

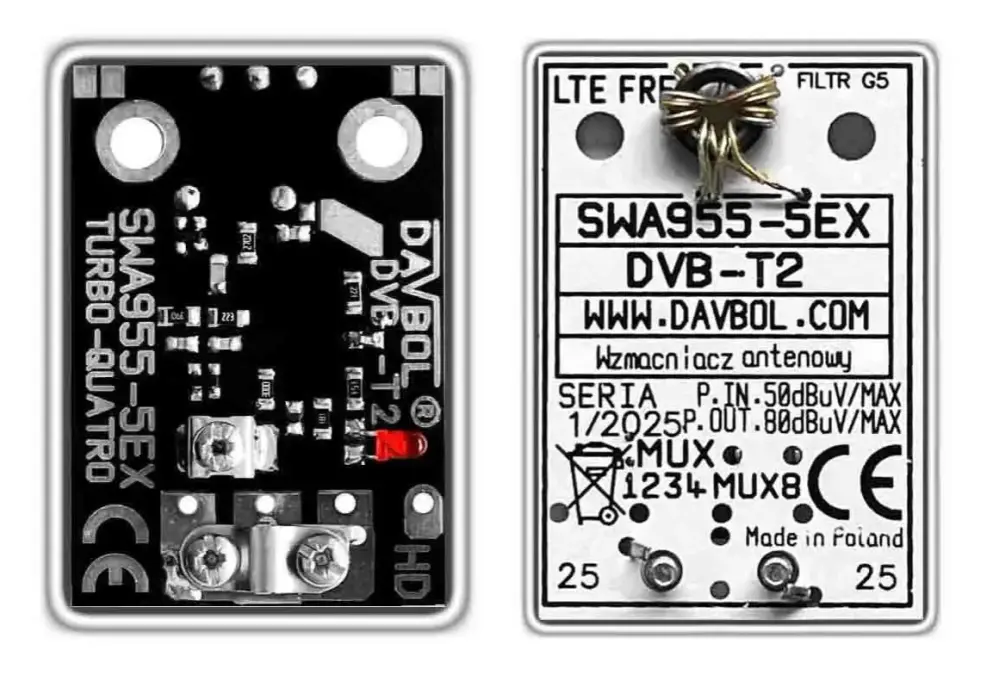

Wzmacniacz (często w formie przedwzmacniacza montowanego w puszce antenowej) jest urządzeniem aktywnym, co oznacza, że wymaga zasilania i faktycznie wzmacnia sygnał. Stosuje się go wyłącznie wtedy, gdy sygnał z anteny jest zbyt słaby, np. z powodu dużej odległości od nadajnika, przeszkód terenowych czy słabej mocy nadajnika. Wiele nowoczesnych przedwzmacniaczy antenowych, przeznaczonych do montażu w puszce antenowej, ma już wbudowaną funkcję symetryzatora. W takim przypadku nie potrzebujesz dodatkowego, oddzielnego symetryzatora przedwzmacniacz spełnia obie funkcje.
Czy można używać wzmacniacza i symetryzatora jednocześnie? Rozwiewamy mity
Zasadniczo, jeśli używasz przedwzmacniacza antenowego montowanego w puszce, który ma wbudowany symetryzator, nie ma potrzeby (a nawet jest niewskazane) instalowania dodatkowego, oddzielnego symetryzatora. Podwójne dopasowanie impedancji nie przyniesie korzyści, a może wprowadzić dodatkowe straty lub zakłócenia. Jeśli jednak masz antenę z samym symetryzatorem i sygnał jest zbyt słaby, możesz rozważyć dodanie wzmacniacza liniowego (montowanego na kablu, np. na strychu), ale zawsze po upewnieniu się, że symetryzator w antenie działa prawidłowo i nie jest źródłem problemu. Pamiętaj, że kolejność ma znaczenie: najpierw dopasowanie (symetryzator), potem ewentualne wzmocnienie (wzmacniacz).
Jak wybrać idealny symetryzator do Twojej anteny kierunkowej? Praktyczny przewodnik zakupowy
Wybór odpowiedniego symetryzatora jest kluczowy dla optymalnego odbioru sygnału. Na rynku dostępne są różne modele, a świadomy wybór pozwoli uniknąć problemów i zapewni stabilny obraz DVB-T2.
Krok 1: Określ pasmo odbioru: jaki symetryzator do MUX-1, MUX-3 i kluczowego MUX-8?

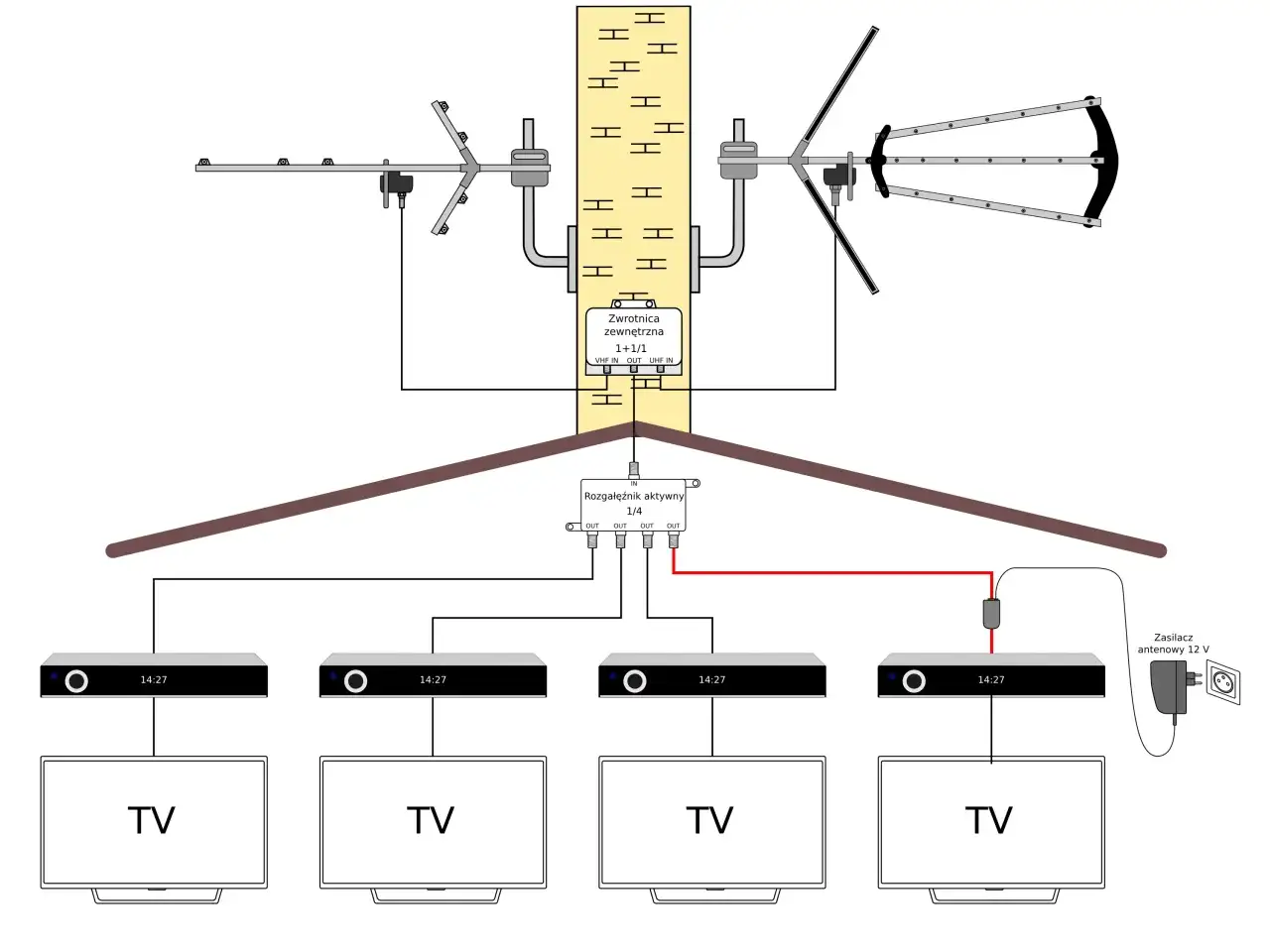

Symetryzatory są produkowane na konkretne pasma częstotliwości. W Polsce, naziemna telewizja cyfrowa DVB-T2 nadaje w pasmach UHF (Multipleksy 1, 2, 3, 4, 6) oraz VHF (Multipleks 8). Musisz wybrać symetryzator, który obejmuje pasmo, z którego chcesz odbierać sygnał. Najczęściej potrzebny będzie symetryzator na pasmo UHF (kanały 21-60), ale jeśli zależy Ci na odbiorze MUX-8 (nadającego w paśmie VHF, kanały 6-12), będziesz potrzebować symetryzatora szerokopasmowego (VHF/UHF) lub dedykowanego tylko dla VHF, jeśli masz osobną antenę na to pasmo. Sprawdź, jakie multipleksy są dostępne w Twojej lokalizacji i na jakich pasmach nadają.

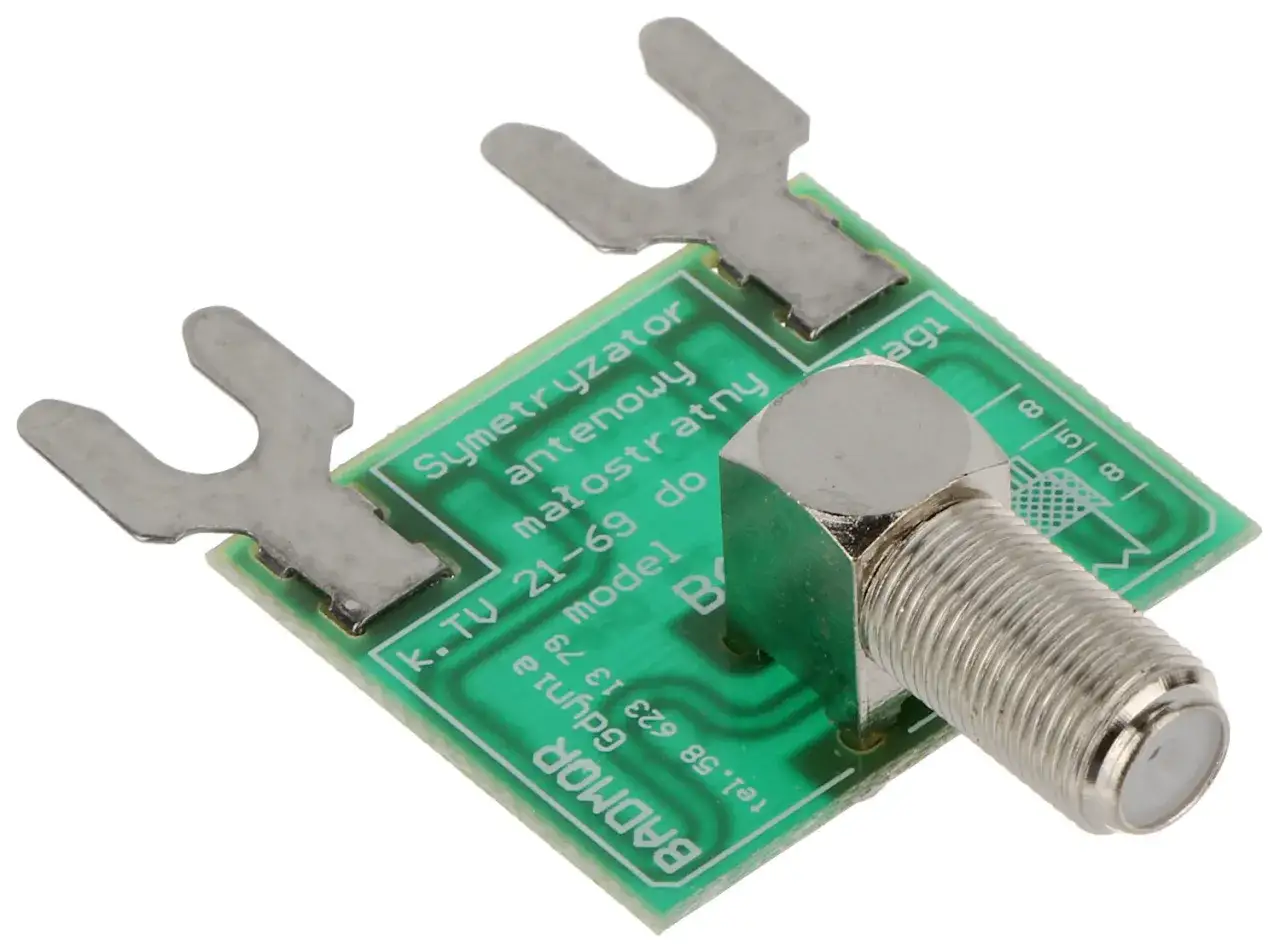

Krok 2: Zwróć uwagę na jakość wykonania: dlaczego warto dopłacić za model z gniazdem F?
Jakość wykonania symetryzatora ma bezpośrednie przełożenie na jego trwałość i niezawodność, zwłaszcza że jest on narażony na warunki atmosferyczne w puszce antenowej. Tanie symetryzatory z prostymi zaciskami mogą szybko ulec korozji lub obluzowaniu połączeń. Warto zainwestować w model wyposażony w gniazdo typu F. Gniazdo F zapewnia pewne, gwintowane połączenie z kablem koncentrycznym, które jest znacznie bardziej odporne na wilgoć i korozję, a także na przypadkowe rozłączenia. Taka konstrukcja gwarantuje stabilność sygnału przez długi czas.
Krok 3: Unikaj pułapek: dlaczego symetryzator "na wszystkie kanały" (1-69) to nie zawsze najlepszy wybór?
Na rynku dostępne są symetryzatory "szerokopasmowe", często opisywane jako obejmujące kanały 1-69. Chociaż mogą wydawać się uniwersalnym i wygodnym rozwiązaniem, nie zawsze są najlepszym wyborem. Takie symetryzatory, obejmujące bardzo szeroki zakres częstotliwości, mogą być bardziej podatne na zbieranie niepożądanych zakłóceń z pasm, które nie są wykorzystywane do transmisji telewizyjnej, np. z pasma LTE (często sąsiadującego z pasmem TV). Lepiej jest wybrać symetryzator dedykowany do konkretnego pasma (np. 21-60 dla UHF), co zminimalizuje ryzyko interferencji. Upewnij się również, że stosunek transformacji impedancji to standardowe 300/75 Ω.
Montaż krok po kroku: Jak prawidłowo podłączyć symetryzator i uniknąć typowych błędów?
Prawidłowy montaż symetryzatora jest równie ważny jak jego wybór. Nawet najlepszy symetryzator nie spełni swojej funkcji, jeśli zostanie źle podłączony. Pamiętaj, że symetryzator musi być zamontowany bezpośrednio w puszce antenowej, w miejscu podłączenia dipola nigdy przy telewizorze!
Przygotowanie: narzędzia i prawidłowe zarobienie końcówki kabla koncentrycznego
Przed przystąpieniem do montażu upewnij się, że masz pod ręką niezbędne narzędzia: śrubokręt, kombinerki, ściągacz izolacji do kabli koncentrycznych (lub ostry nóż) oraz ewentualnie klucz do złącz F. Kluczowe jest prawidłowe zarobienie końcówki kabla koncentrycznego. Należy precyzyjnie usunąć zewnętrzną izolację, odwinąć oplot, usunąć folię aluminiową (jeśli jest) i ściągnąć izolację z żyły centralnej, tak aby żyła wystawała na około 5-7 mm. Oplot nie może dotykać żyły centralnej, aby uniknąć zwarcia. Jeśli używasz złącza F, nakręć je starannie na zarobiony kabel.
Podłączenie do dipola anteny: pewne połączenie to podstawa
Otwórz puszkę antenową i zlokalizuj dipol (element, do którego podłącza się kabel). Symetryzator ma dwa zaciski (lub otwory) do podłączenia do dipola oraz gniazdo (lub zaciski) do podłączenia kabla koncentrycznego. Podłącz dwa wyjścia symetryzatora do ramion dipola anteny. Upewnij się, że połączenia są pewne i stabilne najlepiej dokręcić śrubki zaciskowe lub wcisnąć przewody dipola w odpowiednie gniazda. Następnie podłącz kabel koncentryczny (zarobiony i z wtykiem F, jeśli symetryzator ma gniazdo F) do symetryzatora. Połączenie musi być szczelne, aby zapobiec dostaniu się wilgoci, która jest częstą przyczyną uszkodzeń.
Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?
Ważna uwaga: Pamiętaj o wyłączeniu opcji „Zasilanie anteny” w Twoim telewizorze lub dekoderze!
To niezwykle ważny krok, który często jest pomijany! Jeśli używasz samego symetryzatora (pasywnego), który nie wymaga zasilania, musisz BEZWZGLĘDNIE wyłączyć opcję "Zasilanie anteny" (lub "Antenna Power", "Zasilanie +5V") w menu ustawień swojego telewizora lub dekodera DVB-T2. Włączenie tej opcji, gdy podłączony jest tylko pasywny symetryzator, może spowodować zwarcie w instalacji, uszkodzenie symetryzatora, a nawet odbiornika. Funkcja zasilania anteny jest przeznaczona wyłącznie dla aktywnych przedwzmacniaczy antenowych, które wymagają zasilania do działania. Upewnij się, że ta opcja jest wyłączona, aby uniknąć problemów.
