Wtyczka do kamery: Jak dobrać typ? Uniknij awarii!

Wybór odpowiedniej wtyczki do kamery to często bagatelizowany, lecz kluczowy element, który decyduje o prawidłowym działaniu systemu monitoringu, kamery samochodowej czy internetowej. Ten artykuł to praktyczny przewodnik, który pomoże Ci zidentyfikować właściwy typ złącza, zrozumieć jego funkcje i uniknąć kosztownych błędów, niezależnie od tego, czy zgubiłeś wtyczkę, czy po prostu potrzebujesz podłączyć nowe urządzenie.

Wtyczka do kamery Ci nie pasuje? To najważniejszy element, którego nie możesz zignorować

Dlaczego zły dobór wtyczki to prosta droga do awarii?

Z mojego doświadczenia wiem, że niewłaściwy dobór wtyczki to jeden z najczęstszych, a zarazem najbardziej podstępnych problemów. Wielu użytkowników bagatelizuje ten aspekt, a konsekwencje mogą być naprawdę kosztowne. Nie chodzi tylko o to, że kamera nie zadziała. Zła polaryzacja zasilania, zbyt wysokie napięcie lub niedopasowanie złączy (na przykład 4-PIN kontra 5-PIN w kamerach samochodowych) może prowadzić do utraty sygnału, całkowitego braku zasilania, a w najgorszym przypadku do trwałego uszkodzenia elektroniki kamery. Wtedy zamiast prostego rozwiązania, mamy przed sobą konieczność wymiany całego urządzenia. Dlatego zawsze powtarzam: lepiej poświęcić chwilę na weryfikację, niż później żałować.

Od zasilania po wideo: Szybki przegląd funkcji, jakie pełnią złącza

Wtyczki w kamerach, choć często wyglądają podobnie, pełnią bardzo różne funkcje. Możemy je ogólnie podzielić na trzy główne kategorie. Po pierwsze, mamy złącza odpowiedzialne za zasilanie tutaj prym wiedzie uniwersalny wtyk DC. Po drugie, są to złącza do przesyłania sygnału wideo, takie jak BNC czy RCA, które dostarczają obraz do rejestratora lub monitora. I wreszcie, po trzecie, złącza do przesyłu danych, które w przypadku kamer IP często łączą się z funkcją zasilania dzięki technologii PoE (np. RJ45) lub służą do transferu plików i ładowania (USB). Zrozumienie tej podstawowej klasyfikacji to pierwszy krok do sukcesu w doborze odpowiedniej wtyczki.

Klucz do sukcesu: Jak rozpoznać rodzaj wtyczki, której naprawdę potrzebujesz?

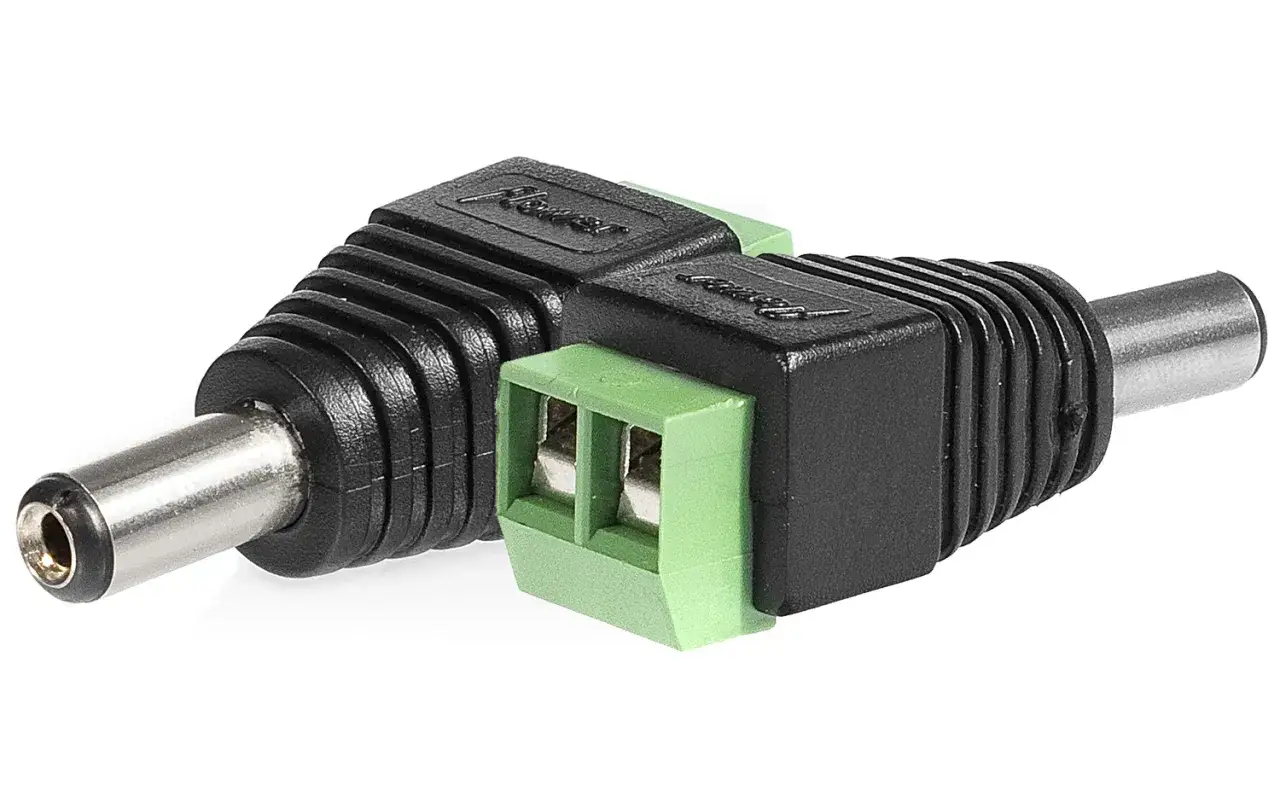

Wtyczki zasilające: Serce Twojej kamery (DC 2.1/5.5mm)

Wtyk DC 2.1/5.5mm to absolutny standard w świecie monitoringu. Jeśli Twoja kamera nie korzysta z technologii PoE, najprawdopodobniej właśnie tego złącza używa do zasilania. Jego uniwersalność sprawia, że jest wszechobecny zarówno w systemach analogowych, jak i wielu kamerach IP. Kluczowe jest jednak, aby zwrócić uwagę na dwa aspekty: prawidłową polaryzację (+/-) oraz dopasowanie napięcia. Zazwyczaj jest to 12V DC, ale zawsze warto sprawdzić specyfikację kamery lub zasilacza. Błędna polaryzacja lub napięcie to prosta droga do uszkodzenia urządzenia, o czym wspominałem wcześniej. Zawsze upewnij się, że "plus" jest w środku, a "minus" na zewnątrz, chyba że producent wyraźnie wskazuje inaczej.

Klasyka analogowego wideo: Wszystko, co musisz wiedzieć o złączu BNC

Złącze BNC to prawdziwa ikona analogowego monitoringu. Jeśli masz do czynienia z klasycznym systemem CCTV lub nowszymi standardami takimi jak HD-CVI, AHD czy HD-TVI, to właśnie BNC będzie odpowiadało za przesył sygnału wideo. Jest to solidne, zakręcane złącze, które zapewnia stabilne połączenie. Pamiętaj, że do BNC zawsze potrzebujesz kabla koncentrycznego to on odpowiada za wysoką jakość przesyłanego obrazu. Mimo rosnącej popularności kamer IP, BNC wciąż ma się dobrze w wielu instalacjach, oferując niezawodność i prostotę montażu.

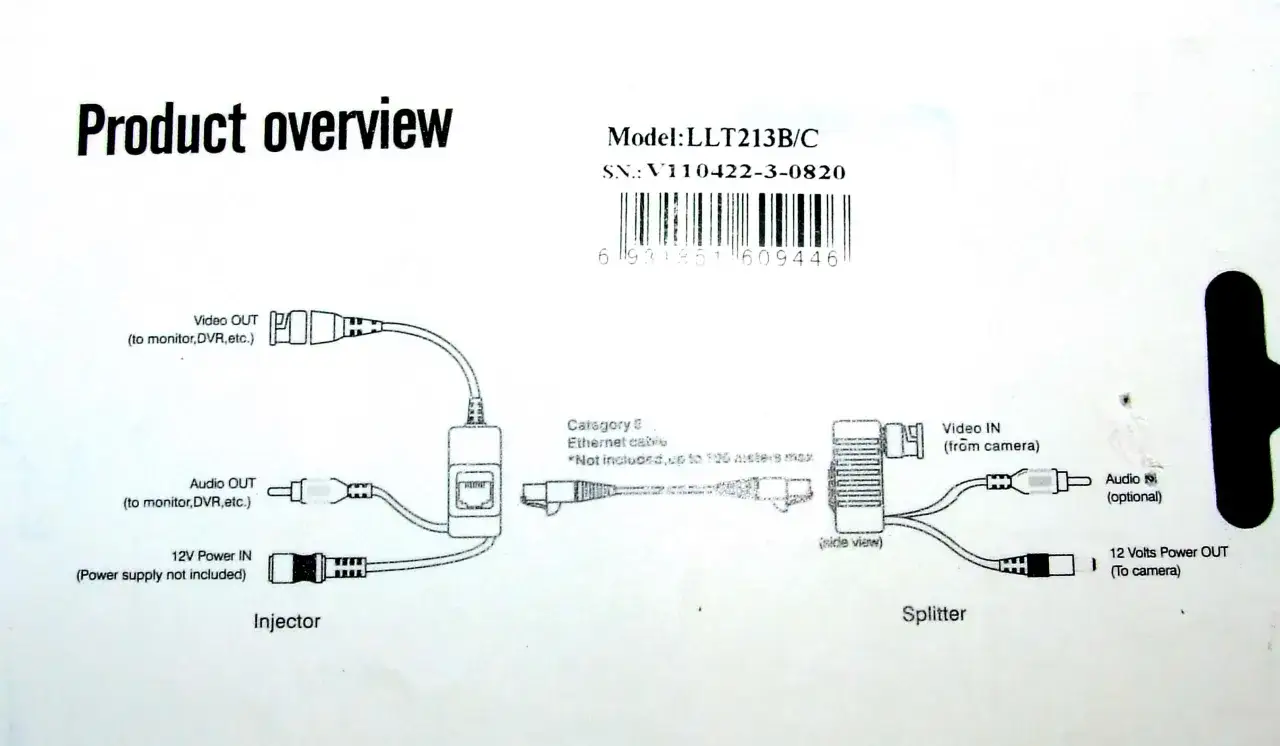

Jeden kabel, dwie funkcje: Magia wtyczki RJ45 i technologii PoE w kamerach IP

W świecie kamer IP, wtyczka RJ45 to absolutna podstawa. To standardowe złącze sieciowe, które umożliwia kamerze komunikację z resztą sieci. Jednak prawdziwa magia zaczyna się, gdy w grę wchodzi technologia PoE (Power over Ethernet). Dzięki niej, za pomocą jednego kabla sieciowego (skrętki komputerowej), możesz przesyłać zarówno dane, jak i zasilanie do kamery. To rozwiązanie, które osobiście bardzo cenię, ponieważ znacząco upraszcza instalację, eliminując potrzebę prowadzenia oddzielnych kabli zasilających. Wystarczy jeden kabel, aby kamera działała, co jest nieocenione, zwłaszcza w trudno dostępnych miejscach.

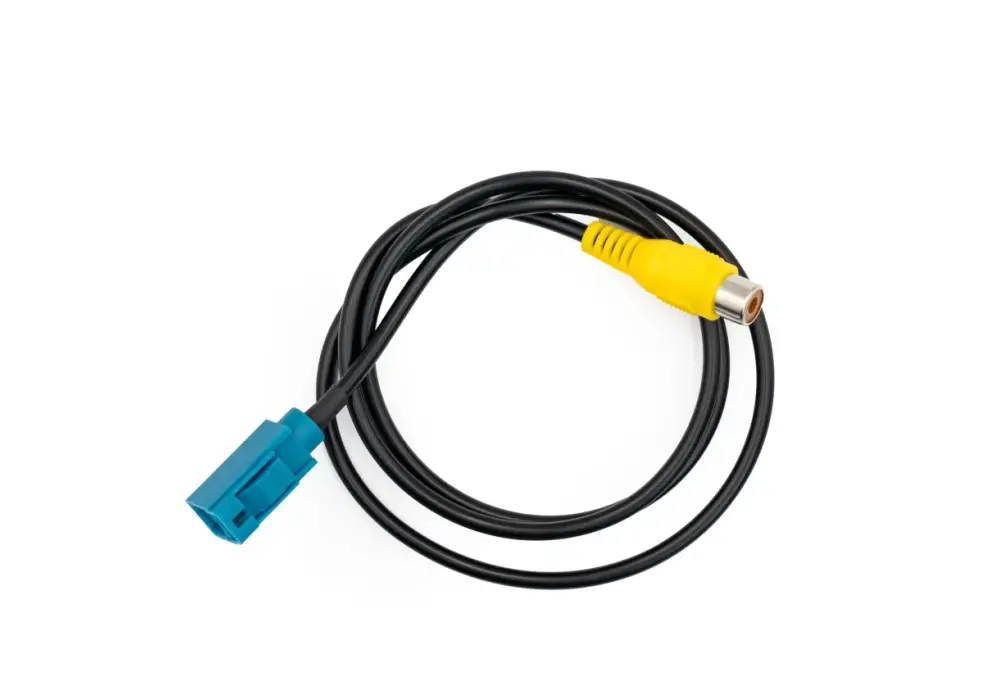

Żółta wtyczka od obrazu, czyli złącze RCA (Cinch) w praktyce

Złącze RCA, potocznie nazywane Cinch, to kolejny gracz na polu przesyłania sygnału wideo, choć dziś częściej spotykany w starszych systemach lub specyficznych zastosowaniach. Kiedy mówimy o obrazie, najczęściej mamy na myśli żółtą wtyczkę RCA. Jest ona bardzo popularna w kamerach cofania, gdzie prostota podłączenia jest kluczowa. Warto pamiętać, że obok żółtej, często występują też biała i czerwona wtyczka RCA, które służą do przesyłania sygnału audio (lewy i prawy kanał). To proste i skuteczne rozwiązanie, choć nie oferuje takiej jakości jak nowocześniejsze standardy.

Świat USB i HDMI: Złącza w kamerach internetowych i aparatach cyfrowych

Wtyczki USB to nieodłączny element kamer internetowych (webcam), nowszych rejestratorów jazdy oraz aparatów cyfrowych. W zależności od urządzenia, możemy spotkać się z micro-USB, mini-USB, a coraz częściej z uniwersalnym USB-C. Służą one zarówno do zasilania, jak i do transferu danych na przykład zgrywania nagrań z rejestratora czy zdjęć z aparatu. Z kolei złącza HDMI, choć rzadziej spotykane bezpośrednio w kamerach monitoringu, są standardem do przesyłania obrazu wysokiej jakości z aparatów cyfrowych czy kamer sportowych bezpośrednio do monitorów lub telewizorów. Jeśli zależy Ci na podglądzie w najwyższej rozdzielczości, HDMI będzie Twoim sprzymierzeńcem.

Wtyczka do kamery, ale jakiej? Praktyczny przewodnik po typach urządzeń

Monitoring CCTV (analogowy i HD): Standardy, których musisz się trzymać

Jeśli Twoja kamera to część systemu monitoringu CCTV, niezależnie czy analogowego, czy nowszego HD-CVI/AHD/HD-TVI, musisz trzymać się dwóch podstawowych standardów. Do zasilania niemal zawsze będzie to wtyk DC 2.1/5.5mm. Natomiast za przesył sygnału wideo odpowiadać będzie złącze BNC. Pamiętaj, że te dwa typy wtyczek są fundamentem większości instalacji monitoringu przewodowego i ich prawidłowe połączenie jest kluczowe dla stabilnego działania systemu.

Monitoring IP: Na co zwrócić uwagę przy wtyczce RJ45?

W przypadku monitoringu IP, sprawa jest znacznie prostsza, a jednocześnie bardziej zaawansowana. Tutaj króluje wtyczka RJ45, która jest sercem komunikacji sieciowej. Jak już wspomniałem, w wielu przypadkach dzięki technologii PoE, RJ45 odpowiada również za zasilanie kamery. To ogromne ułatwienie. Warto jednak wiedzieć, że niektóre kamery IP, szczególnie te starsze lub o większym zapotrzebowaniu na moc, mogą mieć dodatkowo standardowy wtyk DC do zasilania, jeśli nie korzystasz z PoE lub sieć nie jest w stanie dostarczyć wystarczającej mocy.

Kamery samochodowe (cofania i rejestratory): Jak uniknąć problemów z wielopinowymi złączami (4-PIN, 5-PIN)?

Kamery samochodowe to prawdziwa pułapka, jeśli chodzi o wtyczki. Często spotkamy tam wielopinowe złącza (np. 4-PIN, 5-PIN), które w jednym kablu przenoszą zarówno zasilanie, jak i sygnał wideo. Problem polega na tym, że producenci rzadko stosują ujednolicone standardy. To, co pasuje do monitora jednej firmy, może być całkowicie niekompatybilne z kamerą innej. Z mojego doświadczenia wynika, że to najczęstsze źródło frustracji. Zawsze dokładnie sprawdzaj specyfikację obu urządzeń przed zakupem lub postaw na zestaw od jednego producenta. Rejestratory jazdy z kolei często korzystają z prostszych złączy USB do zasilania i przesyłu danych.

Najczęstsze pułapki i problemy: Jak uniknąć kosztownych błędów przy wyborze i montażu?

Zgubiona lub uszkodzona wtyczka: Co dalej? Praktyczne kroki naprawcze

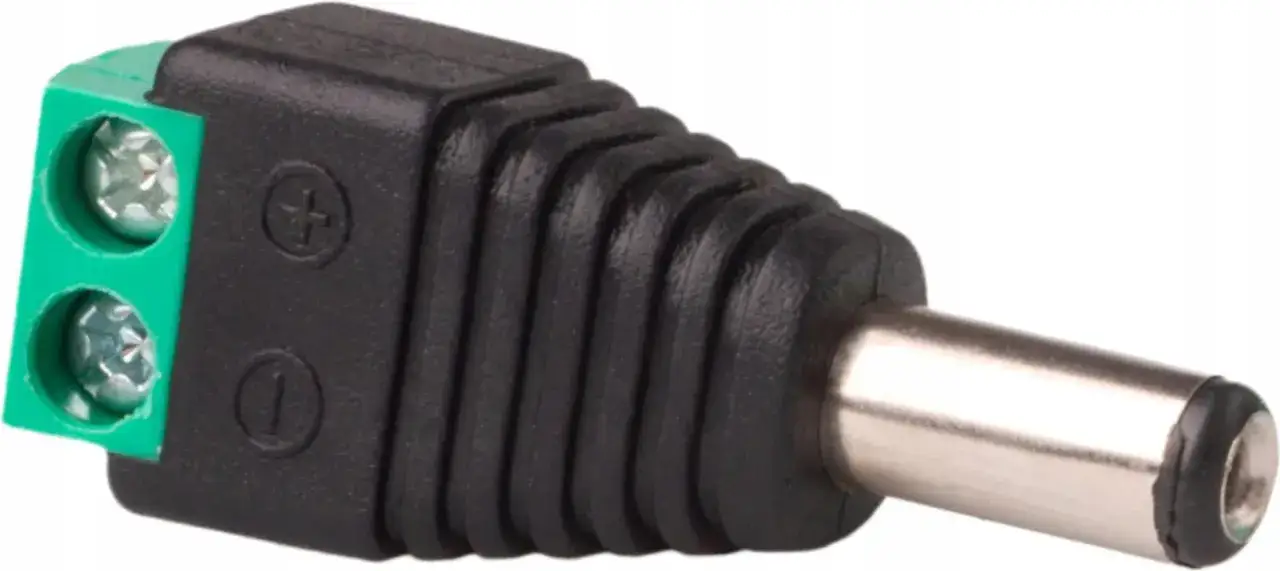

Zgubiona lub uszkodzona wtyczka to problem, z którym prędzej czy później spotka się każdy. Nie panikuj! Pierwszym krokiem jest identyfikacja typu wtyczki na podstawie samej kamery lub jej instrukcji. Jeśli to wtyk DC, sprawdź jego wymiary (np. 2.1/5.5mm). Jeśli BNC, upewnij się, czy to standardowe złącze. Następnie możesz poszukać gotowego zamiennika w sklepie elektronicznym. W przypadku wtyczek DC czy BNC, często możliwa jest wymiana samej uszkodzonej końcówki zakręcane BNC są proste w montażu, a wtyki DC można przylutować. Pamiętaj, że uszkodzenia mechaniczne lub korozja (szczególnie w instalacjach zewnętrznych) to częsta przyczyna problemów, więc regularna kontrola połączeń jest wskazana.

Zła polaryzacja i napięcie: Cichy zabójca Twojej kamery

Jak już podkreślałem, zła polaryzacja i napięcie to prawdziwi "cisi zabójcy" sprzętu. Podłączenie zasilania z odwrotną polaryzacją lub zbyt wysokim napięciem może trwale uszkodzić elektronikę kamery, często bez możliwości naprawy. Zawsze sprawdź etykietę na zasilaczu oraz instrukcję kamery. Na zasilaczu zazwyczaj znajdziesz symbol polaryzacji (kółko z plusem w środku i minusem na zewnątrz lub odwrotnie) oraz wartość napięcia (np. 12V) i natężenia prądu (np. 1A). Nie ryzykuj, podłączając "na oko" to się po prostu nie opłaca.

Wybór odpowiedniego zasilacza: Dlaczego moc i parametry mają kluczowe znaczenie?

Dobór odpowiedniego zasilacza to nie tylko kwestia wtyczki, ale przede wszystkim mocy i parametrów. Zasilacz musi dostarczyć odpowiednie napięcie (V) i natężenie prądu (A) dla kamery. Jeśli zasilacz jest za słaby (zbyt niskie natężenie prądu), kamera może działać niestabilnie, obraz będzie migotał, lub w ogóle się nie uruchomi. Z kolei zbyt wysokie napięcie, jak już wspomniałem, może ją uszkodzić. Zawsze upewnij się, że parametry zasilacza są zgodne z wymaganiami kamery, a najlepiej, aby natężenie prądu (A) zasilacza było równe lub nieco wyższe niż to wymagane przez kamerę. To zapewni stabilną i bezpieczną pracę.

Problemy z obrazem? Sprawdź swoje złącza: typowe objawy słabego styku

Jeśli zauważasz problemy z obrazem migotanie, całkowity brak sygnału, zakłócenia, pionowe pasy czy zniekształcenia kolorów bardzo często winowajcą są właśnie złącza. Słaby styk, luz, korozja lub uszkodzenie mechaniczne wtyczki czy gniazda mogą prowadzić do takich objawów. W pierwszej kolejności zawsze sprawdź wszystkie połączenia, delikatnie je dociskając lub ruszając. Czasem wystarczy wyczyścić styki (np. sprężonym powietrzem lub specjalnym preparatem do elektroniki). Jeśli to nie pomoże, rozważ wymianę kabla lub samej wtyczki. W przypadku BNC, upewnij się, że wtyk jest dobrze zakręcony i nie ma luzów.

Checklista krok po kroku: Jak w 3 krokach wybrać idealną wtyczkę i uniknąć pomyłki?

1. Krok 1: Zidentyfikuj typ swojej kamery

   Zanim zaczniesz szukać wtyczki, musisz wiedzieć, z jakim urządzeniem masz do czynienia. Czy to kamera do monitoringu analogowego (CCTV), kamera IP, kamera samochodowa (cofania lub rejestrator jazdy), a może prosta kamera internetowa? Odpowiedź na to pytanie to podstawa do dalszych kroków, ponieważ każdy typ kamery ma swoje specyficzne wymagania dotyczące złączy.

2. Krok 2: Określ funkcję wtyczki (zasilanie, wideo, dane)

   Gdy już wiesz, jaką masz kamerę, zastanów się, do czego konkretnie potrzebna jest Ci wtyczka. Czy ma służyć wyłącznie do zasilania? A może do przesyłania sygnału wideo? Czy może do danych, a w przypadku kamer IP, także do zasilania (PoE)? Jasne określenie funkcji pozwoli Ci zawęzić poszukiwania do odpowiednich typów złączy, np. DC dla zasilania, BNC dla wideo analogowego, RJ45 dla danych i PoE.

3. Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

   Krok 3: Sprawdź parametry techniczne i kompatybilność przed zakupem

   To kluczowy, ostatni etap. Zanim dokonasz zakupu, dokładnie zweryfikuj wszystkie parametry. W przypadku wtyków zasilających DC, sprawdź napięcie (V), natężenie prądu (A) oraz rozmiar wtyku (np. 2.1/5.5mm) i polaryzację. Dla złączy wideo/danych, upewnij się, że typ złącza (BNC, RCA, RJ45, USB, HDMI) jest zgodny z Twoją kamerą i urządzeniem docelowym. Szczególną uwagę zwróć na kompatybilność wielopinowych złączy samochodowych tutaj, jak wspominałem, często występują problemy z niedopasowaniem między różnymi producentami. Lepiej poświęcić te kilka minut na weryfikację, niż później borykać się z niedziałającym sprzętem.
