Wtyk antenowy: Jak naprawić słaby odbiór radia w aucie?

Ten artykuł to kompleksowy przewodnik, który pomoże Ci zdiagnozować i rozwiązać problemy ze słabym odbiorem radia w samochodzie, często wynikające z niewłaściwego wtyku antenowego. Dowiesz się, jak rozpoznać odpowiedni typ złącza, kiedy potrzebujesz adaptera lub separatora, a także jak samodzielnie przeprowadzić montaż, by cieszyć się czystym dźwiękiem.

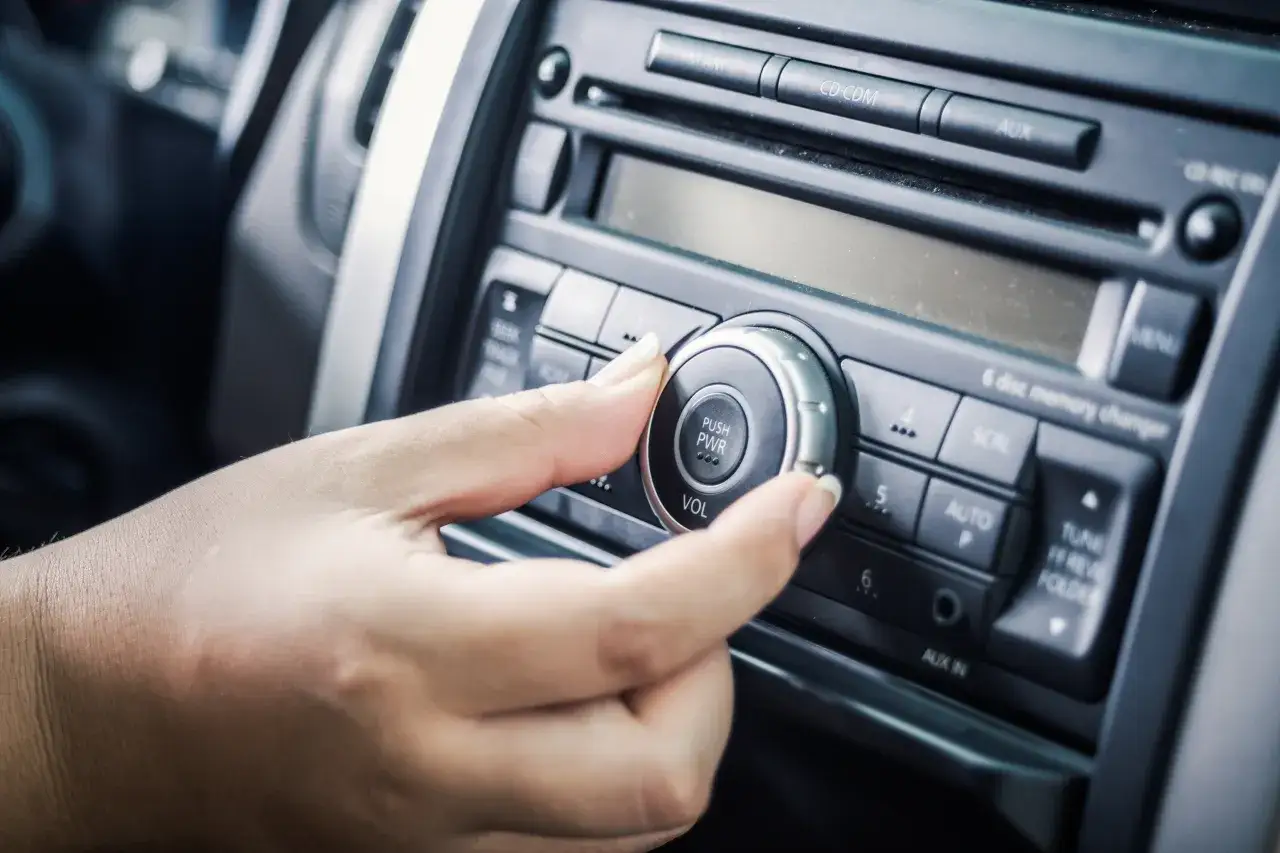

Twoje radio przestało odbierać stacje? To nie musi oznaczać dużej awarii!

Nagle w Twoim samochodzie zamiast ulubionej stacji radiowej słyszysz tylko irytujące szumy? A może po wymianie fabrycznego radioodtwarzacza na nowszy model, sygnał radiowy znacząco się pogorszył? To bardzo częste problemy, które na szczęście zazwyczaj nie zwiastują poważnej usterki. Z mojego doświadczenia wiem, że w wielu przypadkach winowajcą jest mały, niepozorny element wtyk antenowy.

Problem z wtykiem antenowym najczęściej pojawia się w kilku kluczowych sytuacjach. Pierwszą z nich jest wymiana fabrycznego radia na niefabryczny radioodtwarzacz. Różne standardy złączy pomiędzy nowym radiem a instalacją samochodową mogą prowadzić do braku połączenia lub nieprawidłowego działania. Drugą częstą przyczyną jest po prostu uszkodzenie samego wtyku mechaniczne, wynikające z korozji, lub zużycia. Niezależnie od przyczyny, kluczem do rozwiązania problemu jest prawidłowa identyfikacja i ewentualna wymiana lub adaptacja wtyku.

Klucz do sukcesu: Jak rozpoznać, jakiego wtyku antenowego potrzebujesz?

Zanim przystąpisz do jakichkolwiek działań, musisz precyzyjnie określić, z jakim typem wtyku masz do czynienia w swoim samochodzie oraz jakie gniazdo posiada Twoje radio. W samochodowych instalacjach radiowych dominują trzy główne standardy, które warto znać:

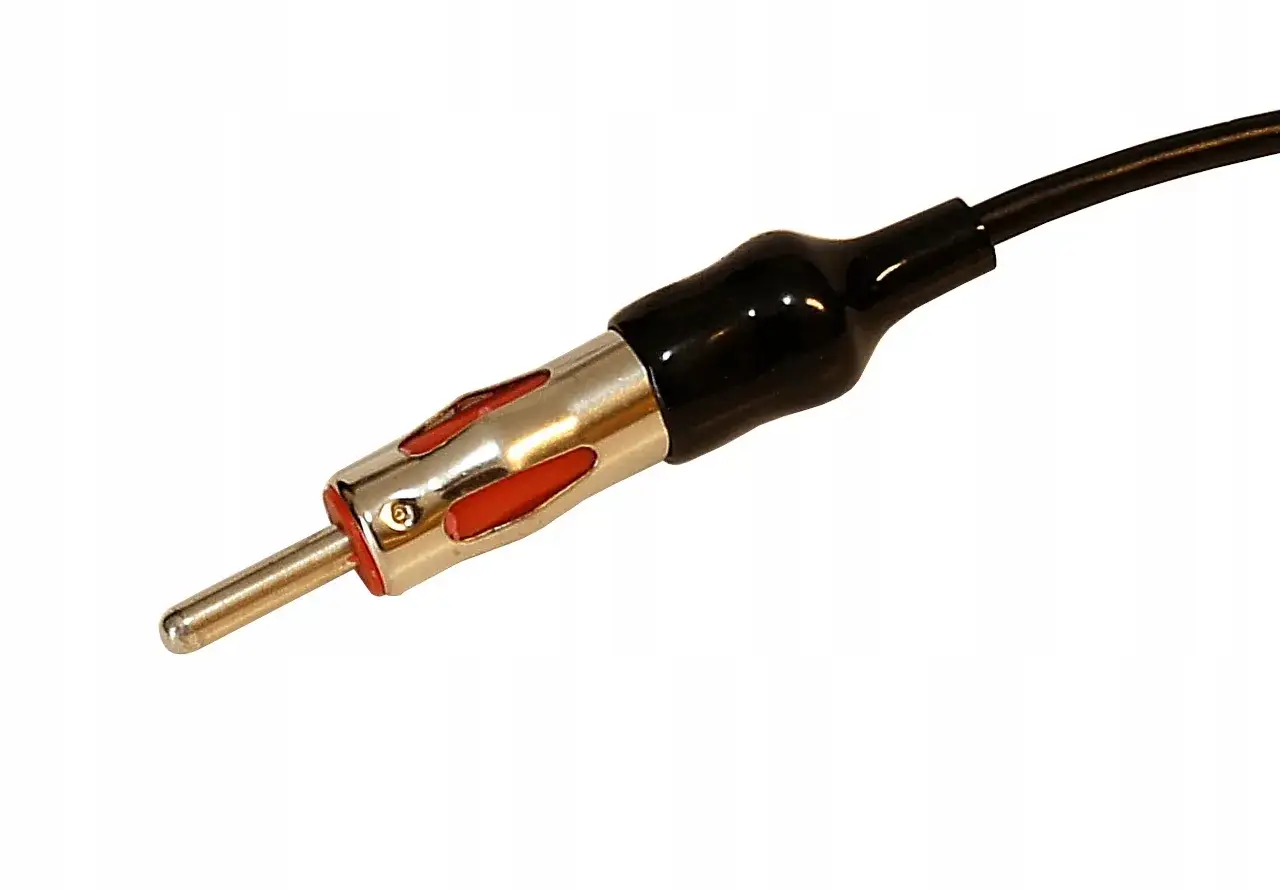

• DIN: Jest to starszy, ale wciąż spotykany standard. Wtyk DIN wygląda jak cienki, metalowy bolec. Gniazdo jest okrągłe i ma w środku otwór na ten bolec. Często spotykany w starszych modelach aut.
• ISO: To nowszy i bardziej powszechny standard niż DIN. Wtyk ISO jest grubszy niż DIN, a jego gniazdo jest również okrągłe, ale o większej średnicy. Często można spotkać adaptery z DIN na ISO i odwrotnie, co świadczy o ich wzajemnej kompatybilności za pomocą przejściówek.
• FAKRA: Ten typ złącza jest charakterystyczny dla nowszych pojazdów, zwłaszcza tych wyprodukowanych po 2002 roku. Złącza FAKRA są bardziej zaawansowane, często występują w różnych kolorach, z których każdy oznacza konkretne przeznaczenie (np. GPS, GSM, radio). Są to zazwyczaj złącza zatrzaskowe, co zapewnia pewne połączenie i odporność na wibracje.

Aby bezbłędnie określić typ gniazda w radiu i wtyku w samochodzie, najlepiej jest wizualnie porównać je z dostępnymi zdjęciami standardów DIN, ISO i FAKRA. Zwróć uwagę na kształt, rozmiar i sposób mocowania. W przypadku złączy FAKRA, kolor również może być cenną wskazówką. Jeśli masz wątpliwości, poszukaj informacji w instrukcji obsługi samochodu lub radia, lub zrób zdjęcie i porównaj je z grafikami w internecie. To zaoszczędzi Ci czasu i frustracji.

Nie tylko wtyk kiedy niezbędny będzie adapter lub tajemniczy separator?

Często samo rozpoznanie wtyku to dopiero początek drogi. W wielu przypadkach, zwłaszcza przy wymianie radia, niezbędne okazują się dodatkowe elementy: adaptery lub separatory antenowe. To właśnie one często decydują o tym, czy odbiór będzie krystalicznie czysty, czy pełen szumów.

Adaptery antenowe: Twój most łączący niefabryczne radio z instalacją auta.

Adaptery antenowe to nic innego jak przejściówki, które pozwalają połączyć radio z jednym typem gniazda (np. ISO) z instalacją samochodową zakończoną innym wtykiem (np. DIN lub FAKRA). Na rynku dostępne są liczne kombinacje, takie jak FAKRA na ISO, DIN na ISO, a także bardziej złożone wersje z podwójnym złączem FAKRA. Ich zastosowanie jest proste: eliminują problem niezgodności fizycznych złączy, umożliwiając podłączenie nowego radia do istniejącej instalacji antenowej samochodu bez konieczności cięcia i zarabiania kabli.

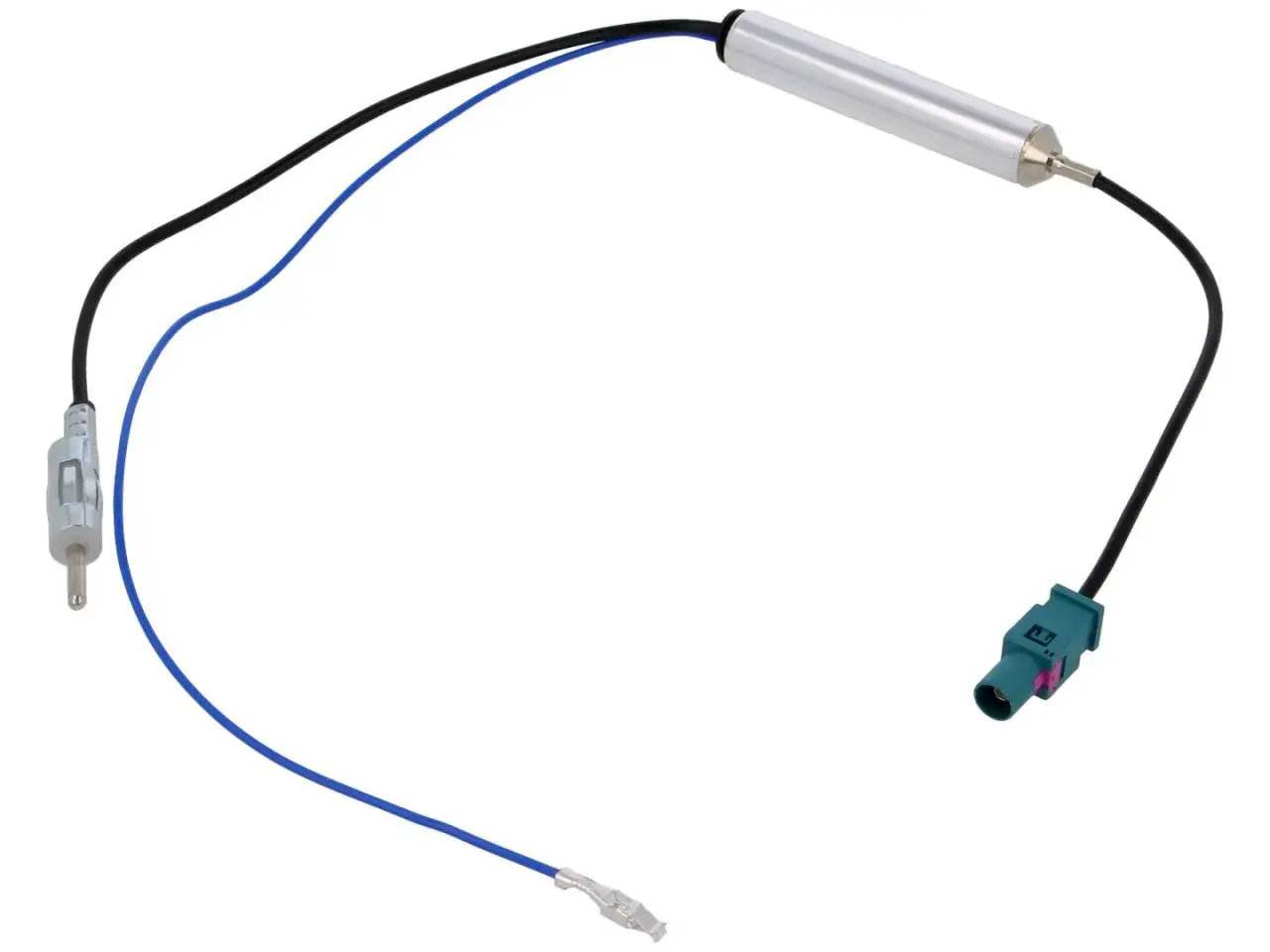

Czym jest separator antenowy i dlaczego jest kluczowy w autach grupy VAG?

Separator antenowy to element, który często budzi wiele pytań, ale jest absolutnie kluczowy w niektórych samochodach. Jest on niezbędny w przypadku wymiany fabrycznego radia w autach, które posiadają wzmacniacz antenowy zasilany przez kabel antenowy (tzw. zasilanie "phantom"). Dotyczy to zwłaszcza samochodów z grupy VAG (Volkswagen, Audi, Seat, Skoda) produkowanych po 2002 roku. Fabryczne radia w tych pojazdach mają wbudowany separator, który "wstrzykuje" napięcie zasilające (+12V) do przewodu antenowego, aktywując wzmacniacz.

Słaby odbiór po wymianie radia? To na 99% wina braku separatora!

Jeśli po zamontowaniu niefabrycznego radia (np. Pioneer, Sony, Kenwood) zauważasz drastyczne pogorszenie jakości odbioru lub jego całkowity zanik, niemal na pewno problemem jest brak zasilania wzmacniacza antenowego. Uniwersalne radioodtwarzacze zazwyczaj nie posiadają wbudowanego separatora. W takiej sytuacji konieczne jest dokupienie i zainstalowanie zewnętrznego separatora antenowego. Jego rola polega na dostarczeniu niezbędnego zasilania do wzmacniacza, co przywróci pełną funkcjonalność anteny i zapewni czysty odbiór stacji radiowych. Bez niego, nawet najlepsza antena będzie działać jak zwykły kawałek drutu.

Montaż krok po kroku: Jak samodzielnie wymienić wtyk lub podłączyć adapter?

Samodzielna wymiana wtyku lub podłączenie adaptera nie jest tak trudne, jak mogłoby się wydawać. Z mojego doświadczenia wynika, że z odrobiną cierpliwości i odpowiednimi narzędziami, każdy może sobie z tym poradzić. Poniżej znajdziesz praktyczny przewodnik, który pomoże Ci w tym zadaniu.

Lista zakupów: Jakie narzędzia i komponenty przygotować przed pracą?

Zanim zaczniesz, upewnij się, że masz pod ręką wszystko, co niezbędne. Dobrze przygotowany warsztat to połowa sukcesu:

• Nowy wtyk antenowy (DIN, ISO, FAKRA - w zależności od potrzeb) lub odpowiedni adapter/separator.
• Narzędzia do demontażu radia (klucze do radia lub płaskie narzędzia do podważania, aby nie porysować deski).
• Śrubokręt (jeśli potrzebny do montażu wtyku lub podłączenia zasilania separatora).
• Nóż do ściągania izolacji (jeśli wtyk wymaga zarobienia kabla).
• Opcjonalnie: lutownica i cyna (jeśli wybrałeś wtyk do lutowania choć ja osobiście polecam wersje bez lutowania dla początkujących).
• Taśma izolacyjna lub termokurczliwa (do zabezpieczenia połączeń).

Wymiana wtyku bez lutowania szybki i prosty sposób dla każdego.

Wiele nowoczesnych wtyków antenowych jest zaprojektowanych do montażu bez lutowania, co jest idealnym rozwiązaniem dla amatorów. Oto jak to zrobić:

1. Demontaż radia: Ostrożnie wyjmij radio z deski rozdzielczej, korzystając z odpowiednich narzędzi. Pamiętaj, aby odłączyć akumulator, jeśli nie czujesz się pewnie.
2. Przygotowanie kabla: Odetnij uszkodzony wtyk. Delikatnie ściągnij zewnętrzną izolację kabla antenowego na długość wskazaną w instrukcji nowego wtyku. Uważaj, aby nie uszkodzić oplotu ekranującego!
3. Zarobienie kabla: Oplot ekranujący odwiń do tyłu. Izolację wewnętrzną (dielektryk) również ściągnij na odpowiednią długość, odsłaniając żyłę sygnałową. Upewnij się, że żyła jest czysta i nie ma na niej resztek izolacji.
4. Montaż wtyku: W zależności od typu wtyku, żyłę sygnałową wsuń w odpowiednie miejsce i zabezpiecz (np. śrubką lub zaciskiem). Oplot ekranujący zaciśnij lub skręć z metalową obudową wtyku. Upewnij się, że żadne włoski oplotu nie dotykają żyły sygnałowej to bardzo ważne, aby uniknąć zwarć i zakłóceń.
5. Sprawdzenie: Po zamontowaniu wtyku, podłącz go do radia i sprawdź odbiór. Jeśli wszystko jest w porządku, możesz z powrotem zamontować radio.

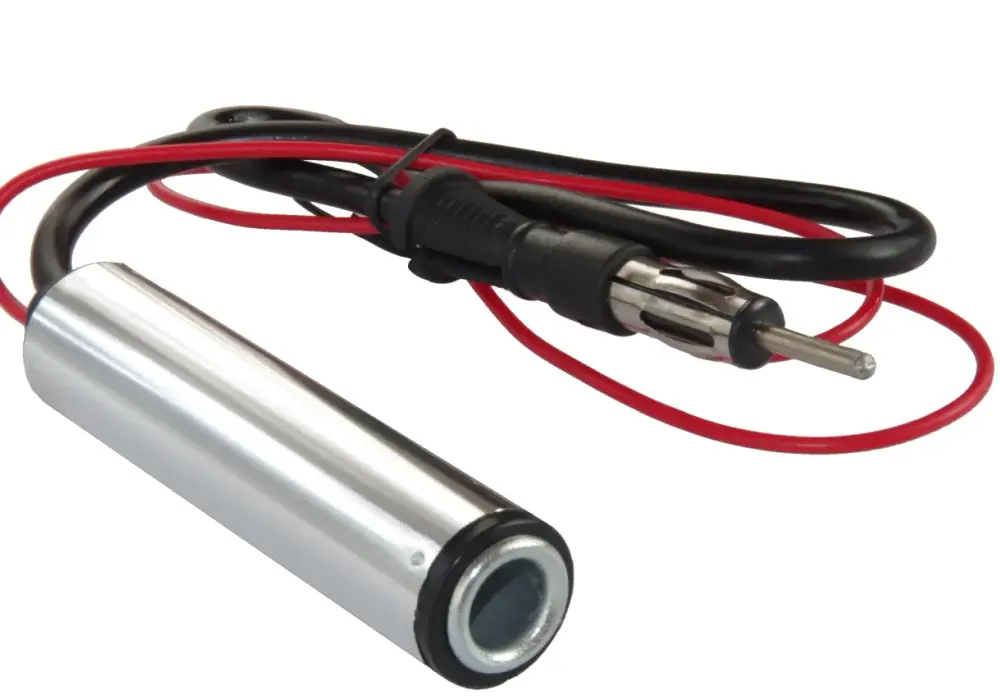

Jak prawidłowo podłączyć separator antenowy, by wzmacniacz zaczął działać?

Podłączenie separatora antenowego jest kluczowe dla aut z phantom power. Oto kroki, które moim zdaniem są najważniejsze:

1. Podłączenie anteny: Wtyk antenowy z samochodu podłącz do wejścia separatora (zazwyczaj jest to gniazdo). Wyjście separatora (zazwyczaj wtyk) podłącz do gniazda antenowego w nowym radiu.
2. Podłączenie zasilania: Separator antenowy posiada zazwyczaj cienki, czerwony przewód. Musisz go podłączyć do źródła zasilania +12V, które pojawi się po włączeniu radia. Najczęściej jest to przewód "ACC" (zasilanie po stacyjce) lub "REMOTE" (sterowanie wzmacniaczem) z kostki ISO radia. Upewnij się, że połączenie jest pewne i zaizolowane, aby uniknąć zwarć.
3. Test: Po podłączeniu wszystkiego, włącz radio i sprawdź jakość odbioru. Powinna być znacznie lepsza, a szumy powinny zniknąć. Jeśli nadal jest słabo, sprawdź jeszcze raz połączenie zasilania.

Tych błędów unikaj! Najczęstsze pomyłki przy montażu i jak sobie z nimi poradzić.

Nawet przy najlepszych chęciach, podczas montażu mogą pojawić się błędy. Z mojego doświadczenia wiem, że świadomość najczęstszych pomyłek może pomóc ich uniknąć lub szybko sobie z nimi poradzić. Oto one:

Źle podłączone zasilanie separatora co zrobić, gdy radio nadal nie odbiera?

Jeśli po zainstalowaniu separatora radio nadal słabo odbiera lub wcale, najczęstszą przyczyną jest brak zasilania separatora. Upewnij się, że czerwony przewód separatora jest podłączony do źródła +12V, które aktywuje się po włączeniu radia (np. przewód ACC lub REMOTE). Sprawdź miernikiem, czy na tym przewodzie faktycznie pojawia się napięcie. Czasami przewód REMOTE z radia jest zbyt słaby, aby zasilić separator w takim przypadku spróbuj podłączyć go do przewodu ACC lub do stałego +12V przez bezpiecznik, pamiętając o ryzyku rozładowania akumulatora, jeśli separator nie będzie się wyłączał wraz z radiem.

Zły dobór adaptera jak uniknąć pomyłki i nie kupować dwa razy?

Kupowanie niewłaściwego adaptera to strata czasu i pieniędzy. Przed zakupem dokładnie zidentyfikuj typ wtyku w samochodzie i typ gniazda w radiu. Zrób zdjęcia obu złączy i pokaż je sprzedawcy lub porównaj z opisami produktów online. Pamiętaj, że adaptery FAKRA mogą mieć różne kolory i kodowania, więc upewnij się, że wybierasz ten właściwy dla anteny radiowej (zazwyczaj beżowy lub czarny). Jeśli masz wątpliwości, lepiej dopytać trzy razy, niż kupić źle.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Uszkodzenie kabla antenowego podczas montażu jak to naprawić?

Kabel antenowy jest delikatny. Zagięcia, nacięcia czy zgniecenia mogą prowadzić do pogorszenia sygnału. Jeśli podczas montażu uszkodziłeś kabel (np. naciąłeś oplot lub żyłę sygnałową), najlepszym rozwiązaniem jest odcięcie uszkodzonego fragmentu i ponowne zarobienie kabla z nowym wtykiem. W skrajnych przypadkach, gdy uszkodzenie jest rozległe, może być konieczna wymiana całego kabla antenowego, co jest bardziej skomplikowane, ale czasami niezbędne dla uzyskania optymalnego odbioru. Pamiętaj, aby zawsze obchodzić się z kablem antenowym z dużą ostrożnością.

Czysty dźwięk bez szumów: Podsumowanie i ostatnie wskazówki dla idealnego odbioru.

Osiągnięcie czystego i stabilnego odbioru radiowego w samochodzie jest w zasięgu ręki, nawet jeśli napotkasz początkowe trudności. Kluczem do sukcesu jest cierpliwość, precyzyjna identyfikacja problemu oraz zastosowanie odpowiednich rozwiązań. Pamiętaj, że słaby odbiór po wymianie radia to w zdecydowanej większości przypadków kwestia zasilania wzmacniacza antenowego, a nie uszkodzenia samego radia czy anteny. Moje doświadczenie pokazuje, że najczęściej problem tkwi w drobiazgach, które łatwo przeoczyć.

Oto ostatnie wskazówki, które pomogą Ci cieszyć się idealnym odbiorem:

• Zawsze dokładnie sprawdź typy złączy przed zakupem jakichkolwiek komponentów to podstawa.
• Nie lekceważ roli separatora antenowego, zwłaszcza w autach grupy VAG jest on absolutnie niezbędny.
• Podczas montażu dbaj o czystość i pewność połączeń, unikając luźnych styków i uszkodzeń kabla.
• Jeśli masz wątpliwości, poszukaj dodatkowych poradników wideo lub skonsultuj się z doświadczonym instalatorem car audio zawsze lepiej zapytać, niż coś zepsuć.

Dzięki temu kompleksowemu przewodnikowi masz wszystkie niezbędne informacje, aby samodzielnie rozwiązać problem z wtykiem antenowym i przywrócić doskonałą jakość dźwięku w swoim samochodowym radiu. Życzę Ci czystego odbioru i przyjemnej jazdy!
