RJ-11: Co to, jak zarobić i czym różni się od RJ-45?

Wtyk RJ-11, choć często kojarzony z minioną epoką telefonii stacjonarnej, wciąż odgrywa istotną rolę w wielu domach i biurach. Ten kompleksowy przewodnik rozwieje wszelkie wątpliwości dotyczące jego zastosowania, budowy i różnic w porównaniu do popularniejszego RJ-45, a także nauczy Cię, jak samodzielnie go zarobić.

Wtyk RJ-11 co to jest i dlaczego wciąż warto go znać?

Wtyk RJ-11 to nazwa, która weszła do powszechnego użycia jako określenie złącza telefonicznego. Technicznie rzecz biorąc, najczęściej mówimy tu o standardach 6P4C (sześć pozycji, cztery styki) lub 6P2C (sześć pozycji, dwa styki). Jego podstawową funkcją jest oczywiście podłączanie urządzeń do linii telefonicznej. Mimo dynamicznego rozwoju technologii cyfrowych, wtyk ten wciąż ma swoje miejsce w infrastrukturze telekomunikacyjnej, co sprawia, że znajomość jego specyfiki jest nadal bardzo przydatna. Choć dla wielu może wydawać się reliktem przeszłości, jego rola wciąż jest nie do przecenienia w pewnych specyficznych zastosowaniach.

Zapomniany standard? Rola wtyku RJ-11 w erze cyfrowej

W dobie wszechobecnych sieci komórkowych, komunikatorów internetowych i światłowodowego dostępu do sieci, łatwo jest pomyśleć, że wtyk RJ-11 to już tylko historia. Nic bardziej mylnego! Chociaż jego dominująca rola w komunikacji międzyludzkiej uległa zmianie, nie jest to bynajmniej "zapomniany" standard. Nazwałbym go raczej niszowym, ale wciąż niezbędnym w wielu obszarach. Wtyk RJ-11 jest świadkiem i uczestnikiem ewolucji telekomunikacji, od prostych połączeń głosowych po dzisiejsze usługi internetowe. Jego historyczne znaczenie jest ogromne, a obecność wciąż widoczna, zwłaszcza gdy potrzebujemy stabilnego połączenia w starszej infrastrukturze.

Podstawowe zastosowania: od telefonu stacjonarnego po internet ADSL

Główne obszary, w których wtyk RJ-11 nadal króluje, to przede wszystkim tradycyjna telefonia. W każdym domu czy biurze, gdzie funkcjonuje telefon stacjonarny, z pewnością znajdziemy to złącze. Jest on również nieodzowny w przypadku faksów, które, choć rzadziej używane, wciąż są obecne w wielu instytucjach i firmach. Co więcej, wtyk RJ-11 odgrywa kluczową rolę w dostępie do internetu za pośrednictwem technologii ADSL i VDSL. To właśnie za jego pomocą modem łączy się z gniazdkiem telefonicznym, wykorzystując istniejącą miedzianą infrastrukturę do przesyłania danych. Jak widać, jego zastosowania są bardziej zróżnicowane, niż mogłoby się wydawać na pierwszy rzut oka.

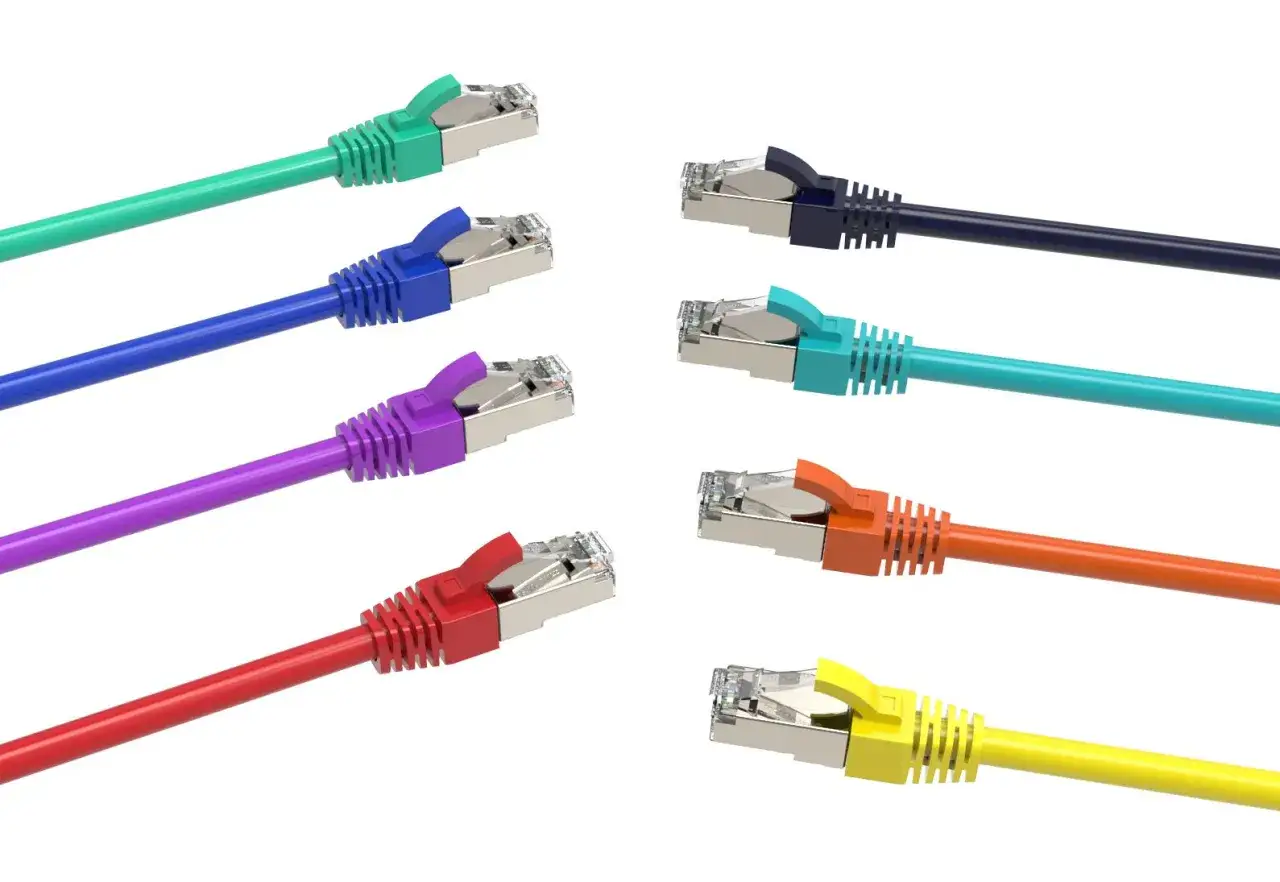

RJ-11 vs RJ-45 kluczowe różnice, których nie można ignorować

Rozróżnienie między wtykami RJ-11 a RJ-45 jest absolutnie kluczowe, aby uniknąć pomyłek, a co ważniejsze potencjalnych uszkodzeń sprzętu. Choć na pierwszy rzut oka mogą wyglądać podobnie, służą do zupełnie innych celów i mają odmienną budowę. Jako praktyk, widziałem już wiele sytuacji, gdzie brak tej wiedzy prowadził do niepotrzebnych problemów.

Rozmiar i liczba pinów: jak odróżnić je na pierwszy rzut oka?

Najprostszym sposobem na odróżnienie tych dwóch wtyków jest ich fizyczny wygląd. Wtyk RJ-11 jest zauważalnie mniejszy i węższy. Posiada maksymalnie 6 pinów (styków), a w praktyce często używa tylko 2 lub 4 z nich. Z kolei wtyk RJ-45 jest szerszy i zawsze posiada 8 pinów. To właśnie ta różnica w szerokości i liczbie styków jest najbardziej widoczna i pozwala na szybką identyfikację. Wystarczy spojrzeć na nie obok siebie, aby dostrzec tę fundamentalną różnicę.

Zastosowanie i przepustowość: dlaczego nie podłączysz internetu kablem od telefonu?

Fundamentalna różnica leży w ich przeznaczeniu. Wtyk RJ-11 został zaprojektowany do zastosowań telefonicznych, przesyłając sygnały analogowe lub cyfrowe o niskiej prędkości, takie jak te wykorzystywane w technologii ADSL. Z drugiej strony, RJ-45 to standard dla sieci komputerowych Ethernet, zdolny do przesyłania danych z znacznie wyższymi prędkościami, rzędu megabitów, a nawet gigabitów na sekundę. Próba użycia kabla telefonicznego (RJ-11) do połączeń internetowych wymagających RJ-45 jest po prostu niemożliwa ze względu na różnice w budowie, liczbie żył i, co najważniejsze, w przeznaczeniu i przepustowości. To tak, jakby próbować wlać benzynę do baku diesla po prostu nie zadziała, a może nawet zaszkodzić.

Czy wtyk RJ-11 pasuje do gniazda RJ-45? Uwaga na potencjalne uszkodzenia!

To jest bardzo ważna kwestia, na którą zawsze zwracam uwagę. Wtyk RJ-11 jest węższy niż gniazdo RJ-45, co oznacza, że fizycznie można go wsunąć do gniazda RJ-45. Jednakże, z mojego doświadczenia wiem, że jest to bardzo zły pomysł! Włożenie wtyku RJ-11 do gniazda RJ-45 może trwale uszkodzić styki w gnieździe RJ-45, wyginając je lub łamiąc. W konsekwencji, gniazdo może przestać działać poprawnie z właściwym wtykiem RJ-45. Odwrotne połączenie, czyli próba włożenia wtyku RJ-45 do gniazda RJ-11, jest niemożliwe ze względu na znacznie większą szerokość wtyku RJ-45. Zawsze pamiętaj: jeśli coś pasuje, nie znaczy, że jest prawidłowe!

Nie każdy wtyk RJ-11 jest taki sam: przewodnik po oznaczeniach

Kiedy mówimy o "wtyku RJ-11", często używamy tego terminu jako ogólnego określenia dla złącza telefonicznego. Jednak w rzeczywistości, pod tym potocznym terminem kryje się kilka wariantów, które różnią się liczbą aktywnych styków. Precyzyjne nazewnictwo techniczne odnosi się do liczby pozycji (ang. positions) i styków (ang. contacts), co jest kluczowe dla zrozumienia, jaki wtyk jest nam potrzebny.

Co oznaczają skróty 6P2C, 6P4C i 6P6C?

Te skróty są bardzo proste do rozszyfrowania, gdy zrozumiemy ich logikę:

• 6P2C (często nazywany RJ-11): Oznacza sześć pozycji (6P), czyli miejsc, w których mogłyby znaleźć się styki, ale tylko dwa środkowe styki (2C) są aktywne. Taki wtyk jest używany do podłączenia jednej linii telefonicznej.
• 6P4C (często nazywany RJ-14, choć powszechnie sprzedawany jako RJ-11): Tutaj mamy również sześć pozycji (6P), ale cztery środkowe styki (4C) są aktywne. Pozwala to na obsługę dwóch linii telefonicznych jednocześnie, co było popularne w niektórych systemach biurowych.
• 6P6C (często nazywany RJ-12 lub RJ-25): W tym wariancie wszystkie sześć pozycji (6P) ma sześć aktywnych styków (6C). Jest to rozwiązanie stosowane w bardziej złożonych systemach telefonicznych, np. w niektórych centralach PBX czy systemach alarmowych, gdzie wymagana jest większa liczba połączeń.

Litera "P" w tych oznaczeniach pochodzi od angielskiego słowa "positions" (pozycje), natomiast "C" od "contacts" (styki). To proste rozróżnienie pozwala precyzyjnie określić możliwości danego wtyku.

Który typ wtyku jest najpopularniejszy i dlaczego?

W praktyce domowej i biurowej, kiedy kupujemy "wtyk RJ-11", najczęściej otrzymujemy wtyk typu 6P4C. Stał się on de facto standardem dla większości zastosowań telefonicznych, ponieważ oferuje elastyczność w postaci możliwości podłączenia dwóch linii telefonicznych, nawet jeśli wykorzystywana jest tylko jedna. Taka uniwersalność sprawiła, że producenci chętniej oferują ten wariant, co z kolei przełożyło się na jego powszechność i popularność. Dzięki temu, nawet jeśli masz tylko jedną linię, wtyk 6P4C zawsze będzie odpowiedni, a w razie potrzeby, masz zapasową parę do wykorzystania.

Zrób to sam! Jak samodzielnie zarobić wtyk RJ-11 na kablu?

Samodzielne zarobienie wtyku RJ-11 na kablu to umiejętność, która może okazać się niezwykle przydatna. Pozwala na tworzenie kabli o niestandardowej długości, naprawę uszkodzonych przewodów, a także daje satysfakcję z wykonania czegoś własnoręcznie. Nie jest to wcale trudne, a ja chętnie przeprowadzę Cię przez ten proces krok po kroku.

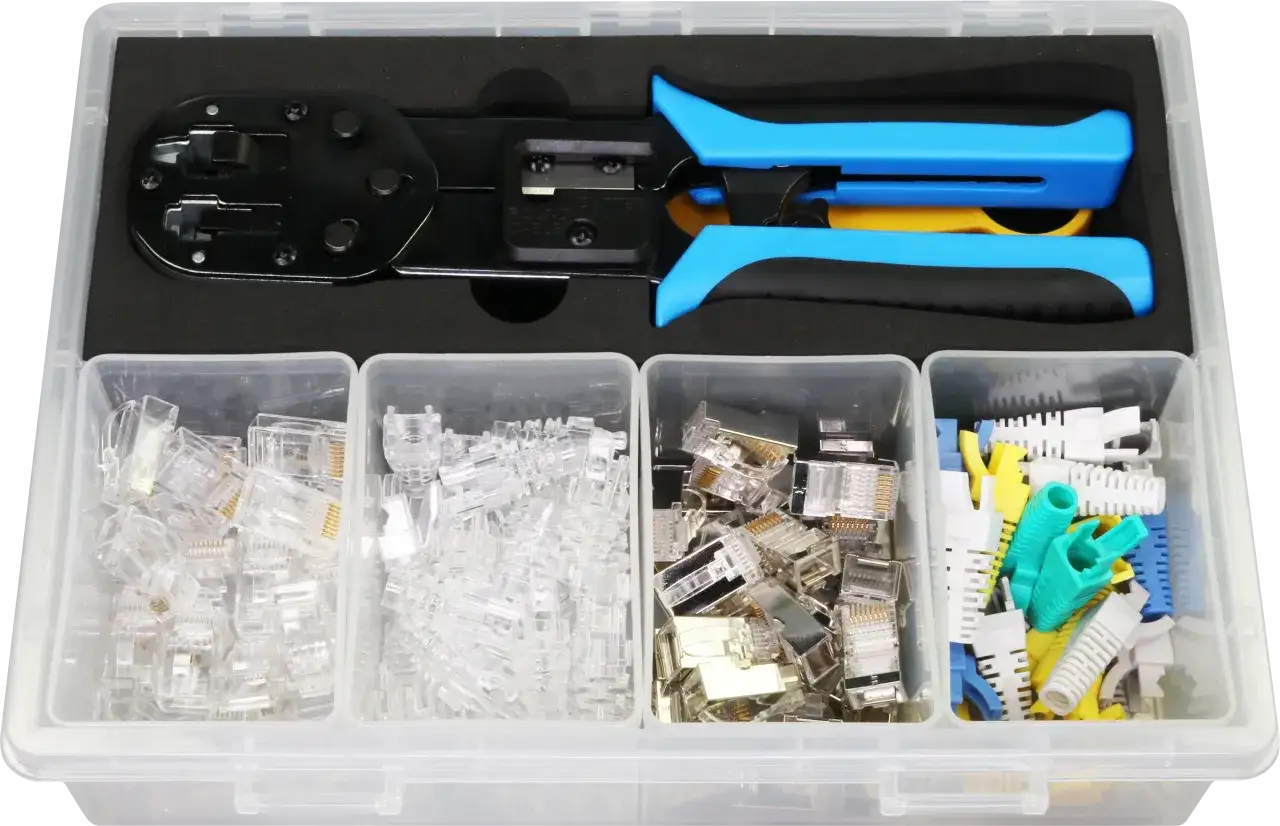

Niezbędne narzędzia: co musisz przygotować przed pracą?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Ich odpowiedni dobór to już połowa sukcesu:

• Zaciskarka (krymper): To kluczowe narzędzie. Wiele zaciskarek jest uniwersalnych i obsługuje zarówno wtyki RJ-11, jak i RJ-45. Upewnij się, że Twoja zaciskarka ma odpowiednie gniazdo do wtyków 6-pinowych.
• Narzędzie do ściągania izolacji: Chociaż wiele zaciskarek ma wbudowaną funkcję ściągania izolacji, dedykowane narzędzie często działa precyzyjniej i minimalizuje ryzyko uszkodzenia delikatnych żył wewnętrznych.
• Ostre nożyczki lub obcinaczki: Przydadzą się do równego przycięcia żył.
• Wtyki RJ-11: Oczywiście, potrzebujesz samych wtyków. Pamiętaj o wyborze odpowiedniego typu, najczęściej 6P4C.
• Kabel telefoniczny: Upewnij się, że masz odpowiedni kabel 2-żyłowy lub 4-żyłowy, w zależności od potrzeb.

Instrukcja zaciskania w 5 prostych krokach (krok po kroku)

Oto szczegółowy proces zarabiania wtyku RJ-11:

1. Przygotowanie kabla: Za pomocą ściągacza izolacji ostrożnie usuń zewnętrzną izolację kabla na długości około 1-1.5 cm od końca. Bądź bardzo ostrożny, aby nie uszkodzić wewnętrznych, cienkich żył.
2. Rozdzielenie i ułożenie żył: Rozdziel żyły i ułóż je w prawidłowej kolejności zgodnie ze schematem, który omówię w kolejnej sekcji. Dla wtyku 6P4C będziesz pracować z czterema żyłami. Upewnij się, że są proste i nie krzyżują się.
3. Przycięcie żył: Kiedy żyły są już ułożone w odpowiedniej kolejności, równo przytnij je tak, aby wystawały na około 1 cm od krawędzi izolacji. Jest to ważne, aby po wsunięciu do wtyku stykały się z pinami, a jednocześnie izolacja kabla znalazła się pod elementem zaciskającym wtyku.
4. Włożenie żył do wtyku: Ostrożnie wsuń ułożone żyły do wtyku. Upewnij się, że każda żyła trafiła w swoje miejsce i dotyka odpowiedniego pinu. Sprawdź, czy zewnętrzna izolacja kabla wchodzi do wtyku na tyle głęboko, aby metalowy zacisk wtyku mógł ją objąć i zapewnić stabilność mechaniczną połączenia.
5. Zaciskanie wtyku: Umieść wtyk z wsuniętymi żyłami w odpowiednim gnieździe zaciskarki. Mocno i pewnie zaciśnij narzędzie, aż usłyszysz charakterystyczny klik. Oznacza to, że styki zostały prawidłowo wciśnięte w żyły, a obudowa wtyku zacisnęła się na izolacji kabla. Po zaciśnięciu, sprawdź wizualnie poprawność zarobienia żyły powinny być równo ułożone, a wtyk stabilnie trzymać się kabla.

Najczęstsze błędy przy zarabianiu wtyczki i jak ich unikać

Podczas zarabiania wtyków łatwo o błędy, które mogą uniemożliwić prawidłowe działanie. Oto najczęstsze z nich i moje wskazówki, jak ich unikać:

• Nieprawidłowa kolejność żył: To najczęstszy problem. Zawsze upewnij się, że stosujesz prawidłowy schemat połączeń. Podwójne sprawdzenie przed zaciśnięciem to podstawa.
• Niedostateczne wsunięcie żył do wtyku: Jeśli żyły nie dotykają pinów wtyku, połączenie nie zadziała. Upewnij się, że są wsunięte do samego końca.
• Uszkodzenie żył podczas ściągania izolacji: Delikatne żyły łatwo przeciąć. Używaj ostrego narzędzia i ściągaj izolację z wyczuciem, najlepiej dedykowanym ściągaczem.
• Niewłaściwe zaciśnięcie wtyku: Za słabe zaciśnięcie może skutkować luźnym połączeniem, a krzywe uszkodzeniem wtyku. Zawsze używaj odpowiedniej siły i upewnij się, że wtyk jest prosto włożony do zaciskarki.
• Zbyt długie lub zbyt krótkie żyły po przycięciu: Zbyt długie mogą się stykać, zbyt krótkie nie dosięgną pinów. Celuj w około 1 cm długości żył po usunięciu izolacji zewnętrznej.

Jak poprawnie ułożyć kolory? Schemat zarabiania wtyku RJ-11

Prawidłowe ułożenie żył, czyli znajomość schematu kolorów, jest absolutnie kluczowe dla funkcjonowania połączenia telefonicznego czy internetowego. W przeciwieństwie do RJ-45, gdzie standardy są bardzo rygorystyczne, w przypadku RJ-11 mamy nieco więcej swobody, ale najważniejsza jest konsekwencja i zrozumienie, które żyły są aktywne.

Standardy kolorystyczne w kablach telefonicznych (2-żyłowe i 4-żyłowe)

W kablach telefonicznych nie ma jednego, tak uniwersalnego standardu kolorystycznego jak w przypadku kabli sieciowych RJ-45 (np. T568A/B). Często spotyka się starsze układy, gdzie para sygnałowa to żyły zielona i czerwona. W nowszych kablach, które czerpią wzorce ze skrętek sieciowych, często używa się pary niebieskiej i biało-niebieskiej. Jeśli masz kabel 2-żyłowy, użyjesz tylko jednej pary. W przypadku kabla 4-żyłowego, masz do dyspozycji dwie pary, które mogą służyć do obsługi dwóch linii telefonicznych lub jednej linii z dodatkowymi funkcjami.

Najważniejsza zasada, którą zawsze podkreślam, to zachowanie połączenia 1:1, czyli identycznej kolejności żył na obu końcach kabla. Jeśli na jednym końcu masz np. zielony-czerwony, to na drugim końcu również musi być zielony-czerwony w tych samych pozycjach pinów.

Praktyczny schemat dla najpopularniejszego wtyku 6P4C

Skupmy się na najczęściej spotykanym wtyku 6P4C. Dla jednej linii telefonicznej używa się dwóch środkowych pinów najczęściej są to piny 3 i 4 (licząc od lewej, gdy wtyk jest skierowany pinami do góry, a kablem do siebie). Typowy schemat kolorów dla 6P4C, używany do jednej linii telefonicznej, może wyglądać następująco (od lewej do prawej, piny 1-6):

Biały (lub czarny) - Czerwony - Zielony - Żółty - Czarny (lub biały) - Niebieski

W tym przykładzie, zielony i żółty to para aktywna, podłączona do pinów 3 i 4. Pamiętaj, że kolory mogą się różnić w zależności od producenta kabla, ale kluczowe jest, aby środkowe piny (3 i 4) były zawsze używane dla pierwszej linii i aby ich kolejność była spójna na obu końcach kabla.

Czy kolejność żył zawsze ma znaczenie? Kiedy można ją zignorować?

W prostych zastosowaniach telefonicznych, gdzie przesyłana jest tylko jedna linia telefoniczna, najważniejsze jest, aby aktywna para żył była podłączona do środkowych pinów (3 i 4) wtyku i aby polaryzacja (czyli która żyła jest do którego pinu) była spójna na obu końcach. W takiej sytuacji, jeśli użyjesz np. pinów 2 i 5, ale na obu końcach tak samo, połączenie również może działać, choć nie jest to standardowe. Jednakże, dla bardziej złożonych systemów, dwóch linii telefonicznych lub modemów ADSL/VDSL, precyzyjna kolejność wszystkich żył jest absolutnie kluczowa. Moja rada jest prosta: zawsze najlepiej jest zachować spójność i trzymać się ustalonego schematu. To minimalizuje ryzyko błędów i zapewnia prawidłowe działanie.

Gdzie dziś spotkamy wtyk RJ-11? Praktyczne zastosowania w domu i biurze

Mimo że świat pędzi w stronę cyfryzacji i bezprzewodowych technologii, wtyk RJ-11, o którym dziś rozmawiamy, wciąż ma swoje miejsce w codziennym życiu. Jego obecność, choć często niezauważalna, jest kluczowa dla funkcjonowania wielu systemów, zarówno w naszych domach, jak i w biurach. Pozwól, że podsumuję, gdzie najczęściej możemy go spotkać.

Tradycyjne linie telefoniczne, faksy i centrale

Wtyk RJ-11 jest nadal nieodzownym elementem w przypadku tradycyjnych, stacjonarnych linii telefonicznych. W wielu domach, zwłaszcza tych, które nie przeszły na pełną telefonię IP, telefony stacjonarne nadal są podłączane za pomocą tego złącza. Podobnie jest w biurach, gdzie często spotkamy systemy telefoniczne oparte na starszych technologiach. Faksy, choć rzadziej używane, wciąż funkcjonują w wielu instytucjach i firmach, a ich podłączenie również wymaga wtyku RJ-11. Niektóre typy central telefonicznych (PBX), zwłaszcza te starszej generacji, również wykorzystują to złącze do komunikacji wewnętrznej lub zewnętrznej. To pokazuje, że jego rola w utrwalonej infrastrukturze jest nadal bardzo silna.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Internet ADSL/VDSL rola starego złącza w dostębie do sieci

Być może najbardziej zaskakującym, a jednocześnie bardzo powszechnym zastosowaniem wtyku RJ-11 w dzisiejszych czasach, jest jego rola w dostępie do internetu. Jest on kluczowy dla modemów ADSL i VDSL, które wykorzystują istniejącą infrastrukturę telefoniczną (czyli miedziane kable telefoniczne) do dostarczania szerokopasmowego internetu. To właśnie kabel z wtykiem RJ-11 łączy modem z gniazdkiem telefonicznym w ścianie. W regionach, gdzie światłowód nie dotarł lub jest zbyt drogi, ADSL/VDSL pozostaje często jedyną opcją szybkiego internetu. Dzięki temu "staremu" złączu, miliony użytkowników na całym świecie nadal mają dostęp do sieci, co czyni RJ-11 niezwykle ważnym ogniwem w globalnej infrastrukturze internetowej.
