PCIe 6-pin: Zasilanie GPU? Uniknij błędów! Poradnik eksperta

W świecie komputerów, gdzie każdy wat ma znaczenie, a stabilność systemu jest kluczowa, złącza zasilające odgrywają niezwykle ważną rolę. Dziś skupimy się na złączu PCIe 6-pin, które, choć nie jest już najnowszym krzykiem techniki, wciąż stanowi fundament zasilania wielu kart graficznych i innych podzespołów. Zrozumienie jego specyfikacji, roli oraz różnic w stosunku do nowszych standardów, takich jak 8-pin, jest kluczowe dla każdego, kto chce bezpiecznie modernizować swój sprzęt lub rozwiązywać problemy z zasilaniem. Przygotowałem dla Was kompleksowy przewodnik, który pomoże Wam uniknąć typowych pułapek i zapewnić Waszemu komputerowi stabilną pracę.

Czym jest złącze PCIe 6-pin i dlaczego wciąż ma znaczenie w Twoim komputerze?

Krótka historia zasilania GPU: Od archaicznego Molexa do standardu PCI Express

Pamiętam czasy, gdy karty graficzne pobierały energię wyłącznie ze slotu AGP, a później PCI Express, na płycie głównej. Jednak wraz z ewolucją technologii i rosnącą mocą obliczeniową GPU, zapotrzebowanie na energię zaczęło przekraczać możliwości samego slotu. Producenci musieli znaleźć sposób na dostarczenie dodatkowych watów. Początkowo ratowaliśmy się złączami Molex, które choć uniwersalne, nie były idealne do zasilania tak prądożernych komponentów. To właśnie ten dynamiczny rozwój wymusił stworzenie dedykowanych standardów zasilania, a wśród nich pojawiło się złącze PCI Express 6-pin, które na długie lata stało się normą.

Dziś, mimo pojawienia się nowszych i mocniejszych rozwiązań, złącze 6-pin nadal jest obecne w wielu konfiguracjach, zwłaszcza w starszych komputerach, a także w nowszych, ale mniej wymagających energetycznie kartach graficznych. Zrozumienie jego roli jest kluczowe, aby bezpiecznie zarządzać zasilaniem w swoim systemie.

Rola złącza 6-pin: Jakie urządzenia zasila i dlaczego samo gniazdo na płycie głównej to za mało?

Złącze 6-pin zostało zaprojektowane przede wszystkim z myślą o dodatkowym zasilaniu kart graficznych (GPU). Dlaczego jest ono tak ważne? Otóż sam slot PCIe na płycie głównej, do którego wpinamy kartę, jest w stanie dostarczyć maksymalnie 75 watów mocy. Dla wielu współczesnych, a nawet starszych, ale wydajniejszych kart graficznych, to po prostu za mało. Właśnie tutaj do gry wkracza złącze 6-pin.

Dostarcza ono dodatkowe 75 watów bezpośrednio z zasilacza. Oznacza to, że karta graficzna wyposażona w jedno złącze 6-pin może pobrać łącznie do 150 watów (75W ze slotu + 75W z kabla). To wystarczająca moc dla wielu kart ze średniego segmentu, a także dla niektórych kart rozszerzeń, które również mają zwiększone zapotrzebowanie na energię.

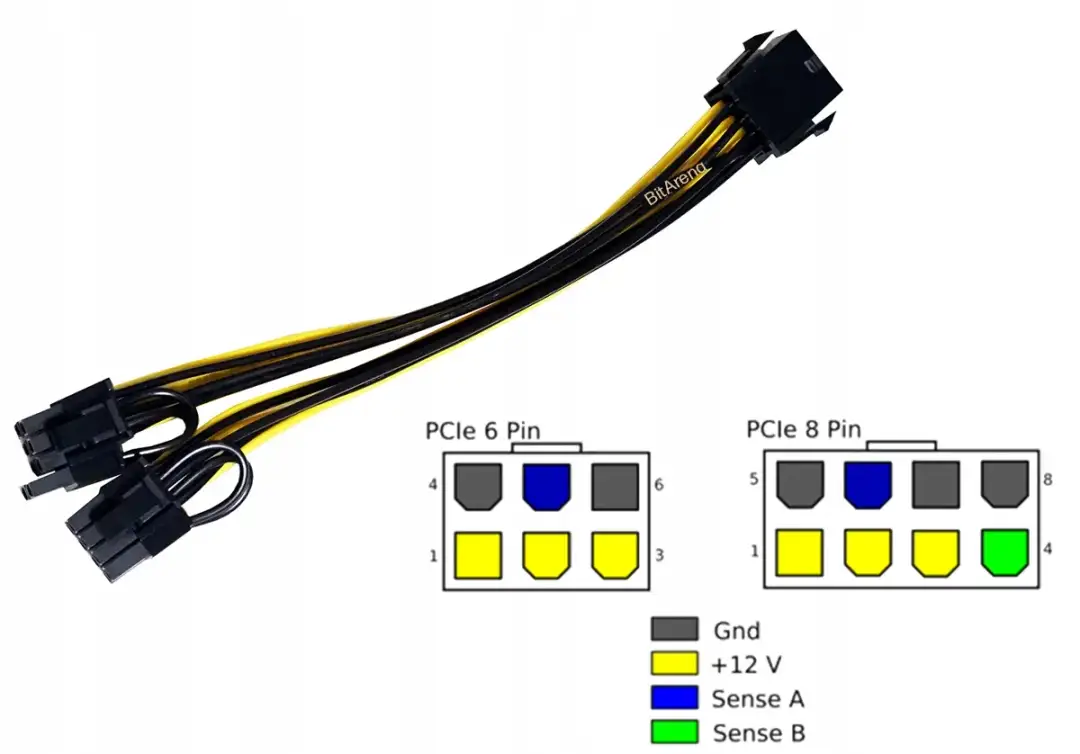

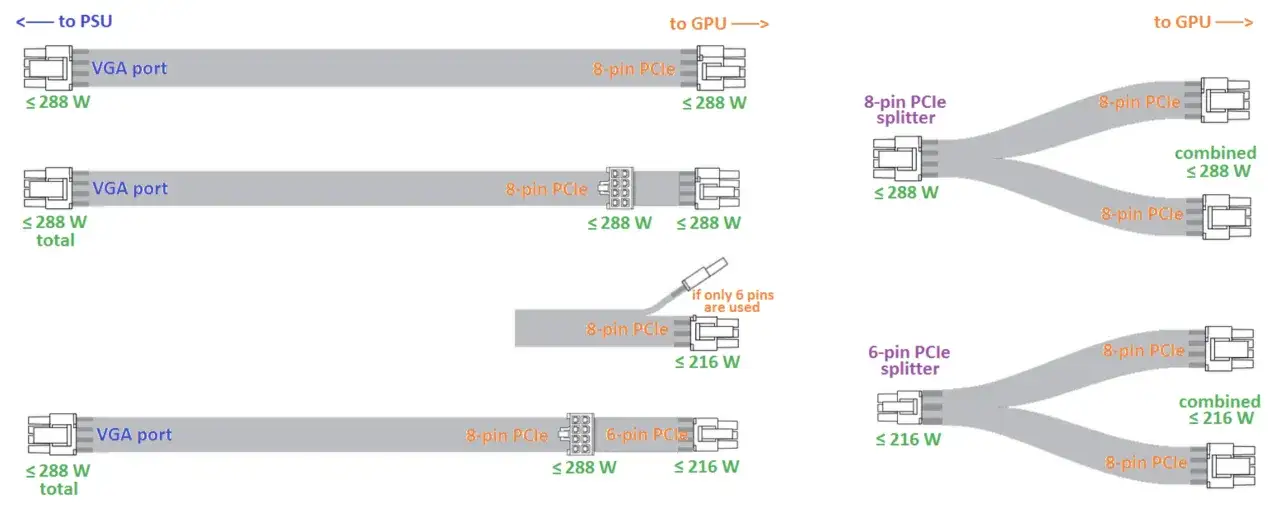

Budowa i schemat wtyczki: Co oznaczają poszczególne piny i kolory kabli?

Złącze PCIe 6-pin to dość prosta konstrukcja, ale jej zrozumienie jest ważne. Standardowo składa się z sześciu pinów, z których trzy są odpowiedzialne za dostarczanie napięcia +12V, a pozostałe trzy to piny uziemiające (GND). W większości przypadków kable +12V są koloru żółtego, natomiast kable uziemiające (GND) są czarne. Taki układ zapewnia stabilne dostarczanie prądu do komponentu.

Warto jednak wiedzieć, że specyfikacja PCI-SIG dopuszcza również konfigurację, w której mamy dwa piny +12V oraz jeden pin niepodłączony (NC Not Connected), obok trzech pinów uziemiających. Niezależnie od dokładnej konfiguracji, kluczowe jest, że złącze to jest zaprojektowane do przenoszenia określonej ilości mocy w bezpieczny sposób. Zawsze upewnijcie się, że wtyczka jest prawidłowo wpięta i nie ma widocznych uszkodzeń.

PCIe 6-pin kontra 8-pin: Kluczowe różnice, które musisz znać przed modernizacją

W miarę jak karty graficzne stawały się coraz potężniejsze, 150 watów oferowane przez kombinację slotu PCIe i jednego złącza 6-pin przestało wystarczać. To doprowadziło do narodzin złącza 8-pin, które wniosło ze sobą znacznie większe możliwości. Zrozumienie różnic między tymi dwoma standardami jest kluczowe, zwłaszcza gdy planujecie modernizację swojego komputera.

Moc w watach: Ile prądu realnie dostarcza każda z wtyczek? (75W vs 150W)

Podstawową i najważniejszą różnicą między złączem 6-pin a 8-pin jest oczywiście maksymalna moc, jaką mogą dostarczyć. Jak już wspomniałem, złącze 6-pin jest zaprojektowane do dostarczania 75 watów. Karta graficzna z jednym takim złączem, wraz z 75 watami ze slotu płyty głównej, może pobrać łącznie do 150 watów.

Z kolei złącze 8-pin to już inna liga. Dzięki swojej konstrukcji i dodatkowym pinom, jest ono w stanie dostarczyć aż 150 watów mocy. Oznacza to, że karta graficzna wyposażona w jedno złącze 8-pin może pobrać łącznie do 225 watów (75W ze slotu + 150W z kabla). Ta różnica jest fundamentalna i decyduje o tym, do jakich kart graficznych przeznaczone są poszczególne złącza.

Analiza fizyczna: Co kryje się w dodatkowych dwóch pinach i jaką pełnią funkcję?

Na pierwszy rzut oka złącze 8-pin wygląda bardzo podobnie do 6-pin, ale ma oczywiście dwa dodatkowe piny. Te dodatkowe piny to zazwyczaj jeden dodatkowy pin uziemiający (GND) oraz kluczowy pin "sense". Ten pin "sense" nie dostarcza bezpośrednio mocy, ale pełni bardzo ważną funkcję komunikacyjną. Informuje on kartę graficzną, że podłączono wtyczkę 8-pin, a tym samym, że dostępne jest większe źródło zasilania.

Bez tego sygnału karta graficzna mogłaby nie wiedzieć, że może bezpiecznie pobrać więcej mocy, co mogłoby prowadzić do niestabilności lub ograniczenia wydajności. To właśnie ten sprytny mechanizm sprawia, że złącze 8-pin jest tak efektywne i bezpieczne w dostarczaniu większej ilości energii.

Złącze 6+2 pin uniwersalny żołnierz: Jak działa i dlaczego stało się standardem w zasilaczach?

Producenci zasilaczy szybko dostrzegli potrzebę elastyczności, stąd narodziło się genialne w swojej prostocie rozwiązanie: złącze 6+2 pin. Jest to nic innego jak standardowa wtyczka 6-pin z dołączonymi dwoma dodatkowymi pinami na osobnym, odpinanym module. Dzięki temu, jedna wtyczka może służyć zarówno do zasilania kart wymagających 6-pin, jak i tych potrzebujących 8-pin.

Ta modułowa konstrukcja stała się de facto standardem w nowoczesnych zasilaczach, ponieważ zapewnia użytkownikom ogromną elastyczność. Nie trzeba się martwić, czy zasilacz będzie kompatybilny z nową kartą graficzną, która może wymagać 6-pin, 8-pin, a nawet kombinacji obu. To rozwiązanie znacznie upraszcza proces montażu i modernizacji komputera, co jako doświadczony monter bardzo sobie cenię.

Kiedy 6 pinów w zupełności wystarczy, a kiedy 8 jest absolutnie konieczne?

Decyzja o tym, czy potrzebujesz złącza 6-pin, czy 8-pin, jest ściśle związana z zapotrzebowaniem na moc Twojej karty graficznej. Jeśli masz kartę ze średniego lub niższego segmentu wydajnościowego, której całkowite TDP (Thermal Design Power) nie przekracza 150 watów, jedno złącze 6-pin (w połączeniu z zasilaniem ze slotu PCIe) będzie w zupełności wystarczające. Takie karty często nie wymagają dodatkowych pinów "sense" i są zaprojektowane do pracy z mniejszą mocą.

Jednakże, jeśli posiadasz lub planujesz zakupić kartę graficzną o wyższej wydajności, której zapotrzebowanie na moc przekracza 150 watów (np. karty z wyższych serii NVIDIA GeForce RTX czy AMD Radeon RX), złącze 8-pin jest absolutnie konieczne. Próba zasilenia takiej karty wyłącznie złączem 6-pin może prowadzić do niestabilności, spadków wydajności, a w skrajnych przypadkach nawet do uszkodzenia komponentów. Zawsze sprawdzajcie specyfikację swojej karty graficznej, aby upewnić się, że dostarczacie jej odpowiednią ilość mocy.

Najczęstsze problemy ze złączem 6-pin i jak je bezpiecznie rozwiązać

Nawet tak proste komponenty jak złącza zasilające mogą sprawiać problemy, zwłaszcza gdy próbujemy je dostosować do nieprzewidzianych scenariuszy. Jako ktoś, kto widział już wiele "kreatywnych" rozwiązań, muszę Was ostrzec przed pewnymi praktykami. Bezpieczeństwo i stabilność systemu są najważniejsze.

Problem nr 1: "Mój zasilacz nie ma wtyczki 6-pin". Co teraz? Analiza opcji

To bardzo częsty problem, zwłaszcza w przypadku starszych lub budżetowych zasilaczy. Jeśli Twój zasilacz nie posiada natywnego złącza 6-pin, a Twoja nowa karta graficzna go wymaga, stajesz przed dylematem. Chociaż na rynku dostępne są różne adaptery, muszę być z Wami szczery: najbezpieczniejszym i najbardziej zalecanym rozwiązaniem jest wymiana zasilacza na model, który posiada odpowiednie złącza PCIe. To inwestycja w stabilność i długowieczność całego systemu. Wiem, że to dodatkowy koszt, ale oszczędności na zasilaniu często kończą się znacznie droższymi naprawami.

Ryzykowny temat: Czy adapter Molex lub SATA na PCIe 6-pin to przepis na katastrofę?

Ach, te adaptery... Wiele razy widziałem, jak ludzie próbują zasilać karty graficzne za pomocą przejściówek z Molex lub SATA na PCIe 6-pin. Muszę to powiedzieć jasno: jest to rozwiązanie obarczone bardzo wysokim ryzykiem i zdecydowanie go odradzam. Pojedyncze złącze Molex jest przystosowane do przenoszenia znacznie mniejszej mocy (około 54W) niż wymagane 75W przez złącze PCIe 6-pin. Podobnie, złącza SATA mają jeszcze niższe limity prądowe.

Co się dzieje, gdy przeciążamy takie adaptery? Mogą się przegrzewać, topić, a w skrajnych przypadkach nawet zapalić, uszkadzając nie tylko zasilacz, ale i inne komponenty komputera. Nawet adaptery Molex, które czerpią energię z dwóch oddzielnych linii Molex, są *mniej* ryzykowne, ale nadal nie są idealnym rozwiązaniem. Pamiętajcie, że bezpieczeństwo elektryczne to podstawa. Jeśli zasilacz nie ma odpowiednich złączy, to znaczy, że prawdopodobnie nie jest przystosowany do zasilania tak wymagających komponentów.

Przejściówka z 6-pin na 8-pin: Kiedy ma to sens i jakie jest ryzyko przeciążenia?

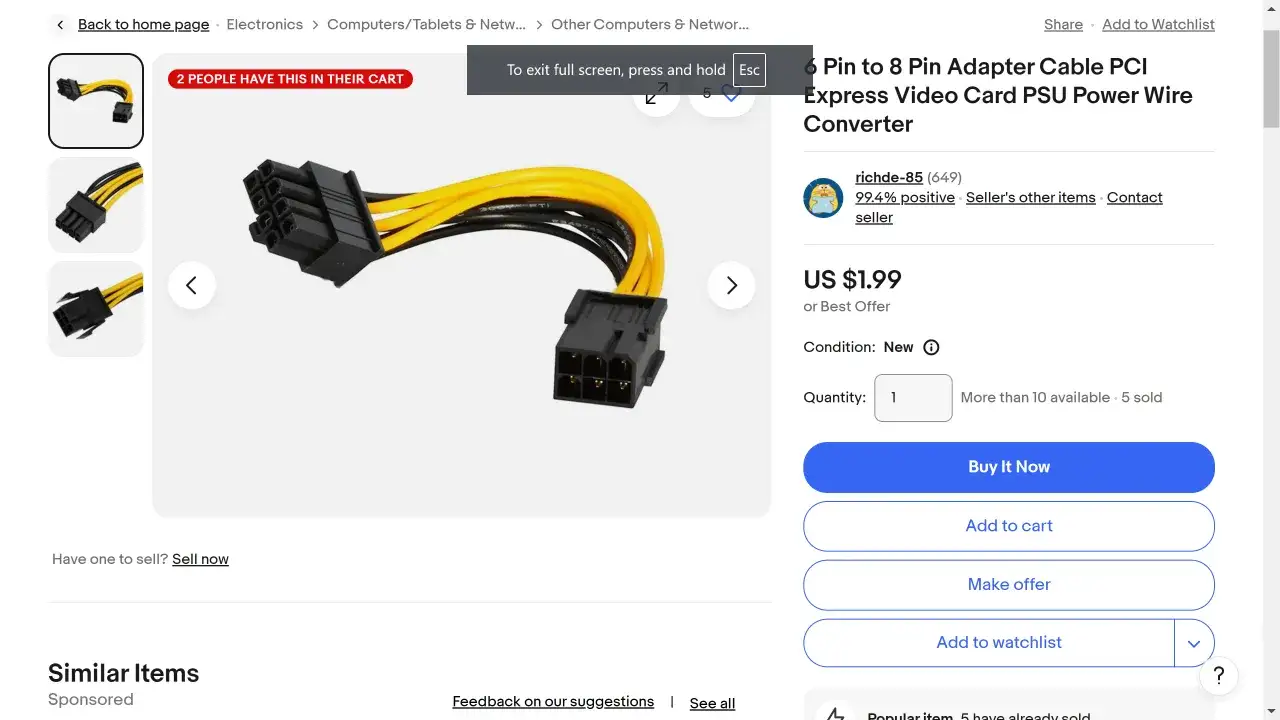

Kolejnym popularnym, ale równie ryzykownym rozwiązaniem jest użycie przejściówki z 6-pin na 8-pin. Na pierwszy rzut oka może się wydawać, że to sprytny sposób na podłączenie karty wymagającej 8-pin do zasilacza z tylko 6-pinowymi wtyczkami. Nic bardziej mylnego! Próba zasilenia karty, która potrzebuje 150W (przez złącze 8-pin), za pomocą złącza zaprojektowanego na 75W (6-pin) to proszenie się o kłopoty.

Konsekwencje mogą być poważne: przeciążenie kabla lub zasilacza, niestabilność systemu, losowe restarty, a nawet trwałe uszkodzenie karty graficznej lub zasilacza. Złącze 8-pin ma dodatkowe piny nie bez powodu są one niezbędne do bezpiecznego dostarczenia większej mocy i komunikacji z kartą. Pomijanie tego mechanizmu za pomocą prostej przejściówki to igranie z ogniem. Moja rada jest prosta: jeśli karta wymaga 8-pin, a zasilacz ma tylko 6-pin, to znaczy, że zasilacz nie jest odpowiedni do tej karty. Wymieńcie go.

Diagnostyka dla początkujących: Jak sprawdzić, czy złącze jest prawidłowo podłączone i działa?

• Upewnij się, że wtyczka jest solidnie i poprawnie wpięta w gniazdo karty graficznej. Czasem wystarczy lekko ją docisnąć, aby zaskoczyła na swoje miejsce.
• Sprawdź, czy nie ma widocznych uszkodzeń kabla lub złącza (np. stopionych plastików, przypalonych pinów). Takie oznaki są alarmujące i wskazują na poważny problem.
• Obserwuj lampki kontrolne na karcie graficznej (jeśli są), które często sygnalizują brak zasilania dodatkowego. To szybki wskaźnik problemu.
• Monitoruj stabilność systemu podczas obciążenia (gry, benchmarki). Niestabilność, losowe restarty lub zawieszanie się komputera mogą wskazywać na problemy z zasilaniem.
• Użyj oprogramowania do monitorowania temperatury i obciążenia GPU. Nietypowe spadki wydajności lub wysokie temperatury bez wyraźnego powodu mogą być sygnałem problemów z zasilaniem.

Praktyczne porady i dobre praktyki: Jak dbać o połączenia zasilające?

Dbanie o połączenia zasilające to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i długowieczności Waszego sprzętu. Kilka prostych zasad może uchronić Was przed wieloma problemami.

Prawidłowe podłączanie i odłączanie wtyczki: Technika, która chroni przed uszkodzeniem

Wydaje się to oczywiste, ale wiele uszkodzeń złączy wynika z nieprawidłowego podłączania lub odłączania. Zawsze upewnijcie się, że wtyczka jest wpinana delikatnie, ale stanowczo, aż usłyszycie charakterystyczne kliknięcie (jeśli wtyczka ma zatrzask). Nigdy nie używajcie nadmiernej siły, aby wepchnąć wtyczkę, która nie pasuje może to oznaczać, że jest źle zorientowana lub uszkodzona.

Przy odłączaniu zawsze korzystajcie z zatrzasków (jeśli występują), naciskając je przed wyciągnięciem wtyczki. Absolutnie nigdy nie ciągnijcie za same kable! Ciągnięcie za kable może spowodować ich wyrwanie z pinów wtyczki, uszkadzając zarówno kabel, jak i gniazdo na karcie graficznej. To prosta technika, która naprawdę chroni Wasz sprzęt.

Oznaki problemów z zasilaniem: Na co zwrócić uwagę, by uniknąć awarii karty graficznej?

Bądźcie czujni na sygnały, które wysyła Wasz komputer. Wczesne wykrycie problemów z zasilaniem może zapobiec poważnej awarii. Oto lista rzeczy, na które warto zwrócić uwagę:

• Niestabilność systemu, losowe restarty lub zawieszanie się komputera podczas obciążenia, szczególnie w grach lub wymagających aplikacjach.
• Artefakty graficzne na ekranie (dziwne kolory, migotanie, zniekształcenia obrazu) lub nagłe czarne ekrany.
• Dziwne zapachy (np. spalenizny) dochodzące z wnętrza obudowy. To bardzo poważny sygnał alarmowy!
• Nadmierne nagrzewanie się kabli lub złączy zasilających. Dotknijcie delikatnie kabli jeśli są gorące, to znak, że coś jest nie tak.
• Brak obrazu po uruchomieniu komputera, mimo że wentylatory karty graficznej się kręcą. Może to oznaczać, że karta nie otrzymuje wystarczającej mocy do zainicjowania wyświetlania obrazu.

Zarządzanie kablami w obudowie: Jak estetyka wpływa na bezpieczeństwo i przepływ powietrza?

Dobre zarządzanie kablami (tzw. cable management) to coś więcej niż tylko estetyka, choć uporządkowana obudowa zawsze cieszy oko. To przede wszystkim kwestia bezpieczeństwa i wydajności. Chaotycznie ułożone kable mogą blokować przepływ powietrza w obudowie, co prowadzi do zwiększenia temperatury wszystkich komponentów, w tym samej karty graficznej i kabli zasilających.

Lepszy przepływ powietrza oznacza efektywniejsze chłodzenie, co z kolei przekłada się na stabilniejszą pracę i dłuższą żywotność podzespołów. Uporządkowane kable zmniejszają również ryzyko przypadkowego zahaczenia o wentylator czy inne ruchome części, a także ułatwiają diagnostykę i ewentualną wymianę komponentów. Poświęćcie chwilę na ułożenie kabli Wasz komputer Wam za to podziękuje.

Patrząc w przyszłość: Czy złącze PCIe 6-pin odchodzi do lamusa?

Technologia nie stoi w miejscu, a zapotrzebowanie na moc w świecie kart graficznych rośnie wykładniczo. To naturalne, że starsze standardy ustępują miejsca nowym. Jednak czy to oznacza, że złącze 6-pin całkowicie zniknie? Niekoniecznie.

Era ATX 3.0: Jak nowy standard i złącze 12VHPWR (12V-2x6) zmieniają zasady gry?

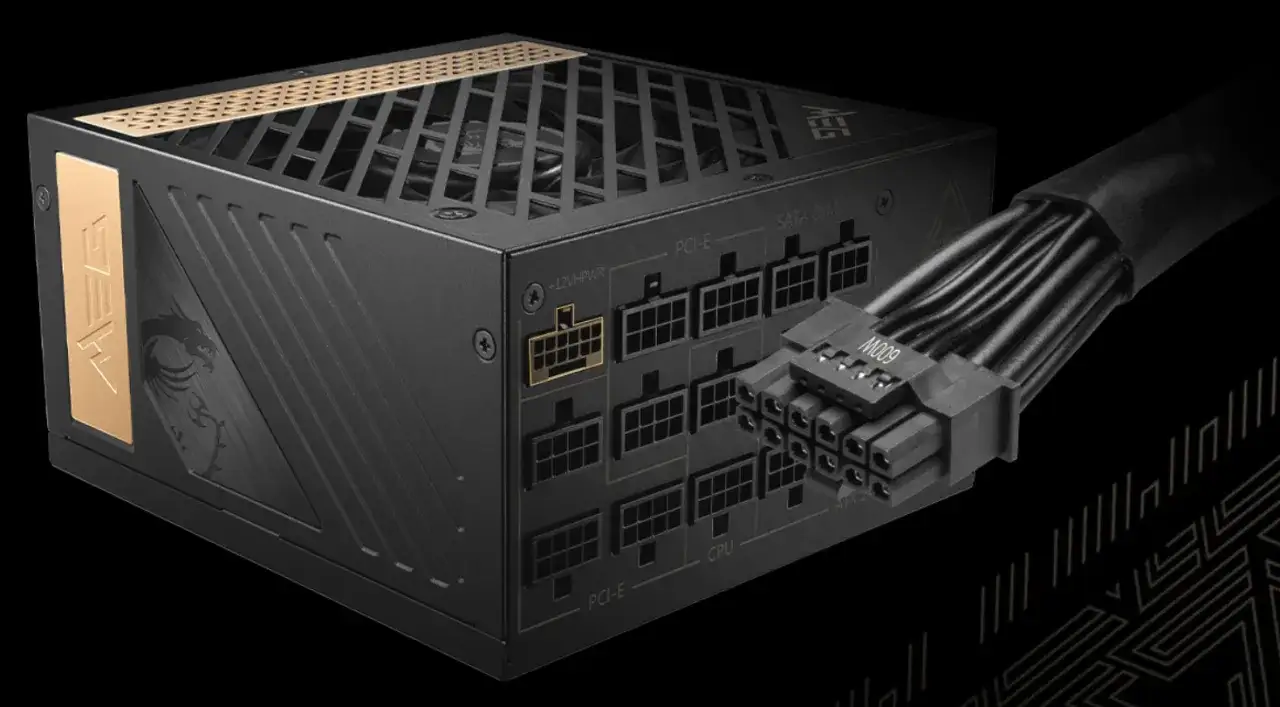

Odpowiedzią na gigantyczne zapotrzebowanie na moc najnowszych kart graficznych, takich jak te z serii NVIDIA RTX 4000, jest nowy standard zasilania ATX 3.0 i wprowadzone w nim złącze 12VHPWR (później udoskonalone jako 12V-2x6). To prawdziwa rewolucja w zasilaniu high-endowych GPU. Jedno takie złącze jest w stanie dostarczyć do 600 watów mocy! To kolosalna różnica w porównaniu do 75W czy 150W ze starszych złączy. Dzięki temu, nawet najbardziej prądożerne karty mogą być zasilane za pomocą jednego, estetycznego kabla, co znacznie upraszcza zarządzanie okablowaniem i zapewnia stabilne dostarczanie energii. To jest kierunek, w którym zmierza branża.

W jakich segmentach rynku złącze 6-pin pozostanie z nami na dłużej?

Mimo dominacji nowych standardów, złącze 6-pin z pewnością nie zniknie z rynku z dnia na dzień. Będzie ono nadal miało swoje miejsce w kilku segmentach. Przede wszystkim w budżetowych i mniej wymagających energetycznie kartach graficznych, które nie potrzebują setek watów mocy. W takich zastosowaniach 6-pin jest wciąż wystarczające i ekonomiczne. Ponadto, pozostanie ono obecne w starszych systemach, gdzie użytkownicy nie planują wymiany całego komputera, a jedynie drobne modernizacje. Wreszcie, w komputerach o niższym zapotrzebowaniu na moc, gdzie wydajność energetyczna jest priorytetem, 6-pin nadal będzie adekwatnym i efektywnym rozwiązaniem. To trochę jak z portami USB mimo USB-C, starsze typy wciąż są w użyciu.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Czy warto dziś inwestować w zasilacz z dużą liczbą złączy 6-pin?

Patrząc w przyszłość, moja rada jest taka: jeśli budujecie nowy komputer lub planujecie poważną modernizację i chcecie być przygotowani na nadchodzące generacje kart graficznych, warto inwestować w zasilacze zgodne ze standardem ATX 3.0, wyposażone w złącza 12VHPWR (12V-2x6) lub przynajmniej w dużą liczbę uniwersalnych złączy 6+2 pin. To zapewni Wam elastyczność i spokój na lata.

Jednakże, jeśli Wasz budżet jest ograniczony lub Wasze obecne potrzeby nie wykraczają poza karty graficzne ze średniego segmentu, zasilacz z kilkoma złączami 6-pin (lub 6+2 pin) nadal będzie dobrym wyborem. Pamiętajcie, że kluczem jest dopasowanie zasilacza do rzeczywistego zapotrzebowania na moc Waszych komponentów, a nie kupowanie na wyrost, jeśli nie jest to konieczne. Zawsze stawiajcie na renomowanych producentów i certyfikaty efektywności, aby zapewnić stabilność i bezpieczeństwo Waszego systemu.
