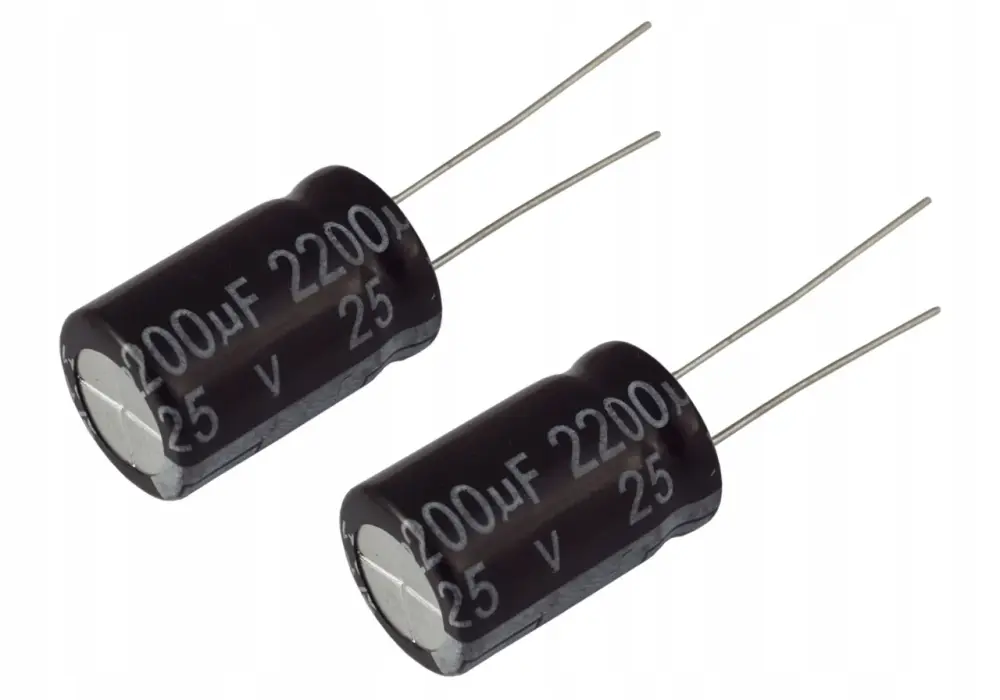

Twój sprzęt wariuje? Kondensator 2200µF 25V: Wybierz mądrze!

W świecie elektroniki, gdzie każdy komponent odgrywa kluczową rolę w stabilności i wydajności urządzeń, kondensator elektrolityczny 2200µF 25V często pozostaje niedocenionym, choć niezwykle ważnym elementem. Ten artykuł ma na celu kompleksowe przedstawienie tego komponentu od jego kluczowej roli w elektronice, przez szczegółową analizę parametrów technicznych, aż po praktyczne wskazówki dotyczące wyboru odpowiedniego zamiennika i miejsca zakupu. Dowiesz się, jak ten niepozorny element wpływa na stabilność i żywotność Twojego sprzętu oraz jak świadomie dokonać wyboru, by uniknąć kosztownych awarii. Jako Artur Kozłowski, z przyjemnością podzielę się z Wami moją wiedzą i doświadczeniem, aby pomóc Wam w podjęciu najlepszych decyzji.

Kondensator 2200µF 25V: Cichy bohater Twojego sprzętu

Wiele osób, patrząc na płytkę drukowaną, skupia się na procesorach czy układach scalonych, zapominając o tych mniejszych, cylindrycznych elementach. Tymczasem kondensator 2200µF 25V to prawdziwy "cichy bohater" wielu urządzeń elektronicznych. Jego obecność jest często niezauważalna, dopóki nie zacznie szwankować. To właśnie on zapewnia stabilność i niezawodność pracy, chroniąc delikatne układy przed zakłóceniami i nagłymi zmianami napięcia. Bez niego, wiele urządzeń, które codziennie używamy, po prostu by nie działało poprawnie lub uległoby szybkiemu uszkodzeniu.

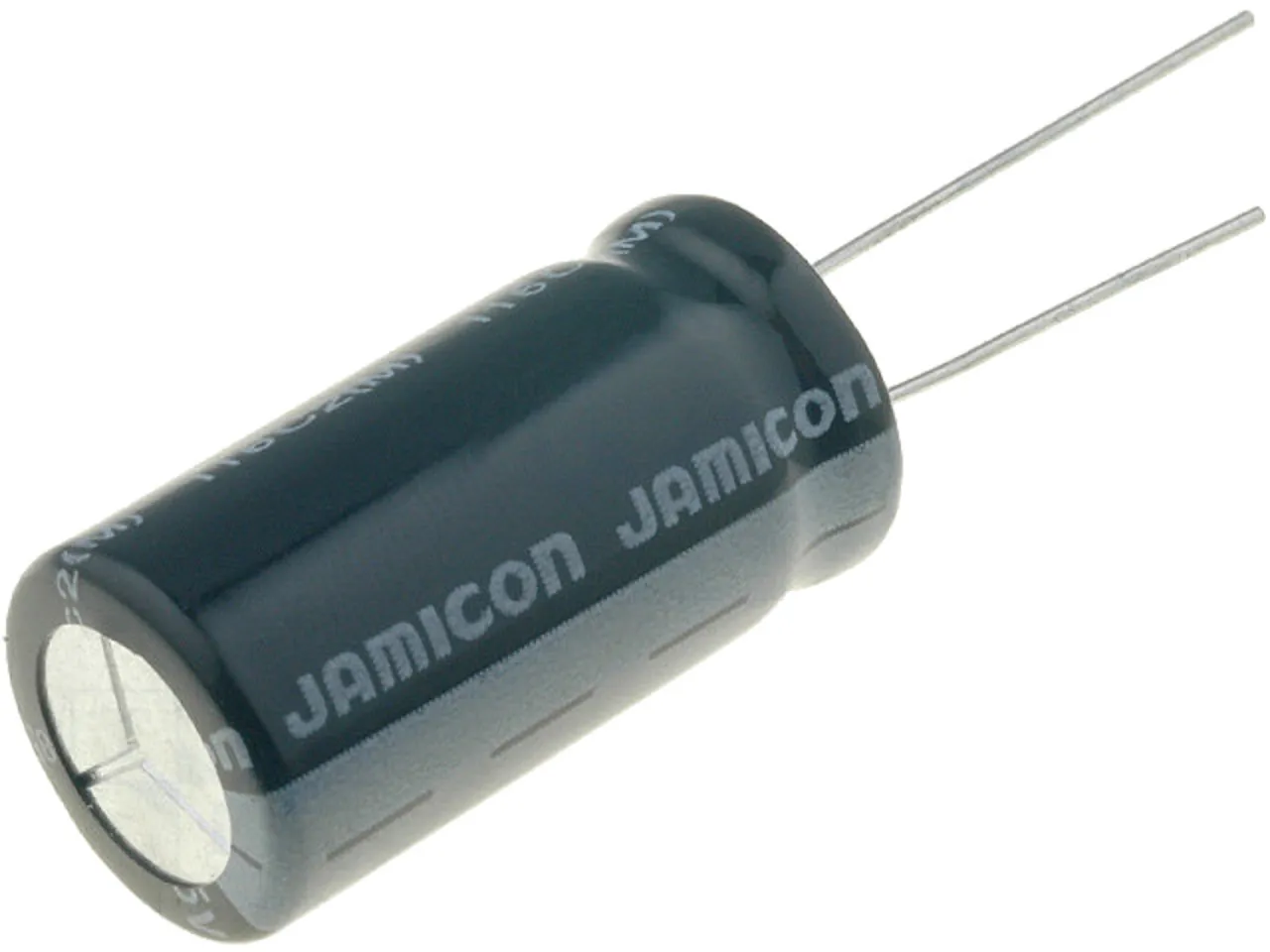

Do czego służy i gdzie go najczęściej znajdziesz?

Kondensator elektrolityczny 2200µF 25V to komponent o bardzo szerokim zastosowaniu. Najczęściej spotkasz go w obwodach filtrujących napięcie. Gdzie dokładnie? Przede wszystkim w zasilaczach impulsowych zarówno tych komputerowych, jak i w zasilaczach monitorów czy telewizorów. Jest również powszechnie stosowany we wzmacniaczach audio, gdzie odpowiada za filtrowanie zasilania i często wpływa na jakość dźwięku. Nie sposób pominąć jego obecności na płytach głównych komputerów, gdzie wspomaga stabilizację napięcia dla procesora i innych kluczowych komponentów. Jego głównym zadaniem, niezależnie od aplikacji, jest filtrowanie i stabilizacja napięcia, co jest fundamentem prawidłowego działania każdego układu elektronicznego.

Rola w zasilaniu: Jak filtruje napięcie i chroni elektronikę?

Mechanizm działania kondensatora w obwodach zasilania jest fascynujący i niezwykle istotny. Wyobraź sobie, że prąd stały (DC) po wyprostowaniu z prądu zmiennego (AC) nie jest idealnie "płaski". Posiada on tzw. tętnienia niewielkie, szybkie zmiany napięcia. Kondensator 2200µF 25V działa jak mały zbiornik energii. Kiedy napięcie wzrasta, kondensator się ładuje, magazynując nadmiar energii. Kiedy napięcie spada, kondensator oddaje zgromadzoną energię, "wypełniając" w ten sposób lukę. Dzięki tej zdolności do wygładzania tętnień napięcia stałego, na wyjściu otrzymujemy znacznie bardziej stabilne i czyste napięcie. To kluczowe, ponieważ wrażliwe komponenty elektroniczne, takie jak procesory czy układy logiczne, wymagają bardzo stabilnego zasilania. Nagłe spadki napięcia mogą prowadzić do błędów, zawieszeń, a nawet trwałego uszkodzenia układów. Dlatego też, rola kondensatora w ochronie elektroniki jest nie do przecenienia.

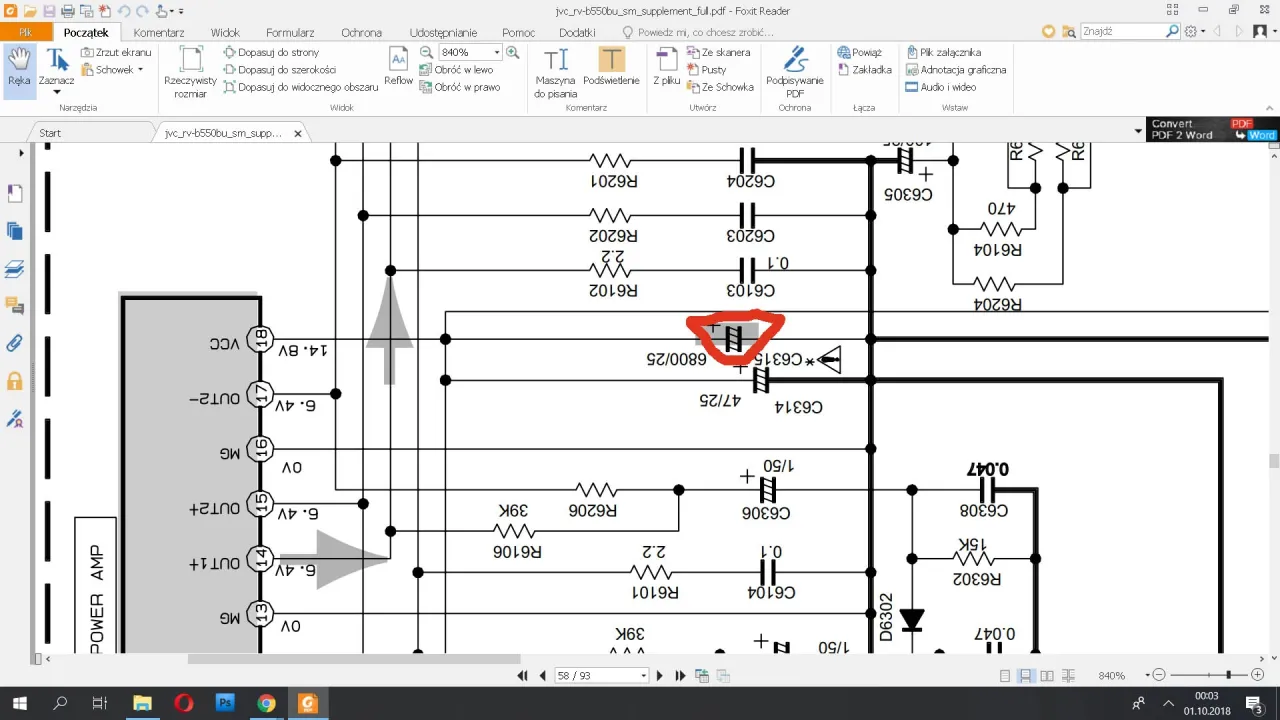

Jak czytać oznaczenia? Kluczowe parametry, które musisz znać przed zakupem

Wybór odpowiedniego kondensatora to nie tylko kwestia pojemności i napięcia. Istnieje szereg innych parametrów, które mogą mieć kluczowe znaczenie dla stabilności i żywotności urządzenia. Zrozumienie tych oznaczeń jest absolutnie niezbędne, aby dokonać świadomego zakupu i uniknąć problemów w przyszłości. Przyjrzyjmy się im bliżej.

Pojemność (2200µF) i napięcie (25V): Co oznaczają i czy można je bezpiecznie zmieniać?

Dwa najbardziej podstawowe parametry to oczywiście pojemność i napięcie. Pojemność (2200µF) określa zdolność kondensatora do magazynowania ładunku elektrycznego. Im większa pojemność, tym więcej energii może przechować i tym lepiej będzie wygładzać napięcie. Napięcie (25V) to maksymalne dopuszczalne napięcie pracy, jakie kondensator może bezpiecznie wytrzymać. Przekroczenie tej wartości skutkuje jego uszkodzeniem. Przy wymianie kondensatora, zasada jest prosta: pojemność powinna być jak najbardziej zbliżona do oryginalnej. Dopuszczalne są niewielkie odchylenia, często w granicach 10-20%, ale zawsze warto dążyć do zachowania wartości nominalnej. Jeśli chodzi o napięcie, może być ono równe lub wyższe niż oryginalne, ale nigdy niższe. Na przykład, jeśli oryginalny kondensator miał 25V, spokojnie możesz zastosować zamiennik 35V lub nawet 50V. Da to większy margines bezpieczeństwa. Obniżanie napięcia jest absolutnie niedopuszczalne i niemal natychmiast doprowadzi do awarii.

Temperatura pracy (85°C vs 105°C): Kiedy dopłata do wyższej wartości ma kluczowe znaczenie?

Temperatura pracy to parametr, który często jest pomijany, a ma ogromny wpływ na żywotność kondensatora. Standardowe kondensatory elektrolityczne są projektowane do pracy w temperaturze do 85°C. Jednak w wielu nowoczesnych urządzeniach, zwłaszcza w zasilaczach impulsowych, wnętrze obudowy może nagrzewać się znacznie bardziej. W takich warunkach, kondensatory 85°C szybko się degradują. Właśnie dlatego w tych bardziej wymagających aplikacjach zalecane są wersje 105°C. Kondensatory te są droższe, ale ich konstrukcja pozwala na znacznie dłuższą i bardziej stabilną pracę w podwyższonych temperaturach. Jest to inwestycja, która zwraca się w postaci dłuższej żywotności urządzenia i mniejszej awaryjności. Zdecydowanie warto dopłacić do tej opcji, jeśli kondensator ma pracować w bliskim sąsiedztwie źródeł ciepła.

Tajemniczy parametr ESR: Dlaczego w zasilaczu musisz szukać kondensatora "Low ESR"?

ESR, czyli Equivalent Series Resistance (ekwiwalentna rezystancja szeregowa), to jeden z najważniejszych, a jednocześnie najmniej intuicyjnych parametrów. Odnosi się on do wewnętrznej rezystancji kondensatora, która powoduje straty energii w postaci ciepła, szczególnie przy przepływie prądów o wysokiej częstotliwości. W tradycyjnych zastosowaniach ESR nie jest aż tak krytyczne, ale w zasilaczach impulsowych i na płytach głównych, gdzie występują szybkie zmiany prądu, wysokie ESR może prowadzić do znacznego nagrzewania się kondensatora, a co za tym idzie do jego szybkiej degradacji. Kondensatory typu "Low ESR" są specjalnie projektowane tak, aby minimalizować tę rezystancję. Dzięki temu lepiej radzą sobie z wygładzaniem szybkich impulsów prądu, utrzymując stabilne napięcie i znacznie zwiększając żywotność całego układu. Jeśli wymieniasz kondensator w zasilaczu komputerowym, płycie głównej czy innym urządzeniu impulsowym, zawsze szukaj wersji Low ESR. To absolutna podstawa.

Wymiary i raster wyprowadzeń: Jak uniknąć pomyłki i kupić pasujący zamiennik?

Oprócz parametrów elektrycznych, nie mniej ważne są te fizyczne. Wymiary kondensatora jego średnica i wysokość muszą idealnie pasować do miejsca montażu na płytce drukowanej. Często w ciasnych obudowach każdy milimetr ma znaczenie. Zbyt duży kondensator po prostu się nie zmieści, a zbyt mały może wyglądać nieestetycznie i być trudniejszy w montażu. Równie istotny jest raster wyprowadzeń, czyli rozstaw nóżek kondensatora. Musi on odpowiadać rozstawowi otworów na płytce drukowanej. Zanim dokonasz zakupu, dokładnie zmierz średnicę, wysokość oraz raster oryginalnego kondensatora. Warto zanotować te wartości i szukać zamiennika o identycznych lub bardzo zbliżonych wymiarach. To pozwoli uniknąć frustracji i konieczności przerabiania płytki czy naginania wyprowadzeń, co nie zawsze jest dobrym pomysłem.

Twój sprzęt wariuje? To może być wina kondensatora! Najczęstsze objawy awarii

Często spotykam się z sytuacjami, gdy klienci przynoszą sprzęt z pozornie skomplikowanymi usterkami, a okazuje się, że winowajcą jest jeden, mały, uszkodzony kondensator. Rozpoznanie objawów jego awarii może zaoszczędzić sporo czasu i pieniędzy. Oto najczęstsze sygnały, że kondensator 2200µF 25V w Twoim urządzeniu może wymagać wymiany.

Oczywisty znak: "Spuchnięty" lub wylany kondensator jak go rozpoznać?

To najbardziej widoczny i alarmujący sygnał. Kondensatory elektrolityczne zawierają płynny elektrolit, który pod wpływem przegrzewania lub starzenia może gazować. Wzrost ciśnienia wewnątrz obudowy prowadzi do jej wybrzuszenia, najczęściej na górze, gdzie producenci celowo wykonują nacięcia ułatwiające rozprężenie (tzw. zawory bezpieczeństwa). Taki "spuchnięty" kondensator to niemal pewny znak uszkodzenia. Czasem może dojść również do wycieku elektrolitu, który objawia się brązowymi, zaschniętymi plamami na płytce drukowanej wokół kondensatora. W obu przypadkach kondensator jest do natychmiastowej wymiany. Nie ignoruj tych objawów mogą one prowadzić do poważniejszych uszkodzeń całego urządzenia.

Niewidoczne usterki: Niestabilna praca, restarty i problemy z uruchomieniem komputera

Nie zawsze uszkodzenie kondensatora jest widoczne gołym okiem. Często degradacja jego parametrów (np. wzrost ESR, spadek pojemności) objawia się w działaniu urządzenia. Jeśli Twój komputer nagle zaczyna się samoczynnie restartować, zwłaszcza pod obciążeniem, lub ma problemy z uruchomieniem, warto sprawdzić kondensatory na płycie głównej i w zasilaczu. Podobnie, niestabilna praca, zawieszanie się systemu czy nieoczekiwane błędy mogą być spowodowane niewystarczającym filtrowaniem napięcia. Kondensator, który nie jest w stanie efektywnie wygładzać tętnień, dostarcza "brudne" zasilanie, co dezorientuje wrażliwe układy cyfrowe i prowadzi do ich wadliwego działania. To klasyczny przykład, gdzie mały element powoduje duże problemy.

Słyszysz to? Buczenie i szumy w sprzęcie audio jako sygnał alarmowy

W sprzęcie audio uszkodzone kondensatory elektrolityczne, zwłaszcza te w torze zasilania, objawiają się w bardzo charakterystyczny sposób. Jeśli z głośników dochodzi uporczywe buczenie (tzw. "brum"), szumy, trzaski lub inne zakłócenia, które nie występowały wcześniej, to bardzo silny sygnał alarmowy. Kondensatory w zasilaczu wzmacniacza odpowiadają za filtrowanie napięcia, a ich degradacja sprawia, że do układu audio dostaje się zanieczyszczone zasilanie. To zanieczyszczenie jest następnie wzmacniane i słyszalne w głośnikach. Wymiana uszkodzonych kondensatorów w zasilaczu wzmacniacza często całkowicie eliminuje te nieprzyjemne dźwięki, przywracając czystość brzmienia. Jako elektronik, zawsze w pierwszej kolejności sprawdzam kondensatory w takich przypadkach.

Jak wybrać idealny zamiennik? Praktyczny poradnik zakupowy krok po kroku

Wybór odpowiedniego zamiennika kondensatora 2200µF 25V to klucz do sukcesu każdej naprawy. Nie wystarczy kupić "jakiegokolwiek" kondensatora o tych samych parametrach. Musimy wziąć pod uwagę kilka istotnych czynników, aby zapewnić długotrwałą i stabilną pracę urządzenia. Oto mój praktyczny przewodnik, który pomoże Ci podjąć najlepszą decyzję.

Zasada nr 1: Napięcie może być wyższe, nigdy niższe. Praktyczne przykłady

To absolutna podstawa, którą zawsze powtarzam moim klientom i kursantom. Jeśli oryginalny kondensator miał napięcie 25V, możesz bez obaw zastosować zamiennik o napięciu 35V, 50V, a nawet wyższym, jeśli tylko zmieści się fizycznie. Na przykład, jeśli naprawiasz zasilacz i znajdziesz kondensator 2200µF 25V, a masz pod ręką 2200µF 35V, śmiało możesz go użyć. Zapewniasz sobie w ten sposób większy margines bezpieczeństwa, ponieważ kondensator będzie mniej obciążony w stosunku do swoich maksymalnych możliwości. Obniżanie napięcia jest natomiast kategorycznie zabronione. Wlutowanie kondensatora 2200µF 16V zamiast 25V w obwodzie, gdzie napięcie pracy wynosi np. 20V, doprowadzi do jego natychmiastowego uszkodzenia, a w konsekwencji do dalszych awarii w urządzeniu. Pamiętaj: wyższe napięcie = bezpieczniej, niższe = katastrofa.

Tolerancja pojemności: Czy można wlutować 2700µF zamiast 2200µF?

Kwestia tolerancji pojemności jest nieco bardziej złożona. Kondensatory elektrolityczne mają zazwyczaj dość szeroką tolerancję, często wynoszącą ±20%. Oznacza to, że kondensator o nominalnej pojemności 2200µF może w rzeczywistości mieć od 1760µF do 2640µF. Zatem, w wielu przypadkach, wlutowanie kondensatora 2700µF zamiast 2200µF jest akceptowalne, zwłaszcza w obwodach filtrujących zasilanie, gdzie nieco większa pojemność może nawet przynieść korzyści w postaci lepszego wygładzania. Jednak zawsze należy zachować ostrożność. W obwodach rezonansowych, czasowych czy sprzęgających, gdzie pojemność ma precyzyjnie określoną wartość, nawet niewielkie odchylenia mogą wpłynąć na działanie układu. Moja rada: jeśli tylko to możliwe, szukaj dokładnie takiej samej pojemności. Jeśli nie jest dostępna, wybierz najbliższą wartość, ale zawsze w górę (np. 2700µF zamiast 2200µF), i upewnij się, że nie wpłynie to negatywnie na specyfikę pracy obwodu.

Czy marka ma znaczenie? Przegląd renomowanych producentów (Jamicon, Rubycon, Samwha)

Absolutnie tak, marka ma ogromne znaczenie! Wybór kondensatora od renomowanego producenta to inwestycja w jakość i długowieczność. Tanie, niesprawdzone komponenty, często pochodzące z niepewnych źródeł, mogą mieć zaniżone parametry, krótszą żywotność, a nawet być wadliwe już od nowości. Zawsze polecam produkty takich firm jak Jamicon, Samwha, Rubycon czy Nippon Chemi-Con. To uznani producenci, którzy od lat dostarczają wysokiej jakości kondensatory, spełniające rygorystyczne normy. Ich produkty charakteryzują się stabilnością parametrów w czasie, wysoką niezawodnością i długą żywotnością. Owszem, mogą być nieco droższe niż "no-name", ale ta niewielka różnica w cenie zwraca się z nawiązką w postaci bezproblemowej pracy urządzenia przez lata. Nie oszczędzaj na kondensatorach, szczególnie w kluczowych obwodach zasilania.

Jak odróżnić oryginał od podróbki? Na co uważać przy zakupach online

Niestety, rynek podzespołów elektronicznych jest zalany podróbkami, a kondensatory nie są wyjątkiem. Zakup podróbki to nie tylko stracone pieniądze, ale przede wszystkim ryzyko szybkiej awarii naprawianego urządzenia. Na co zwracać uwagę, zwłaszcza przy zakupach online?

• Cena: Jeśli oferta jest podejrzanie niska w porównaniu do innych sprzedawców renomowanych marek, to sygnał ostrzegawczy. Dobrej jakości kondensatory mają swoją cenę.
• Jakość nadruku: Oryginalne kondensatory mają wyraźne, czytelne i trwałe nadruki. Podróbki często mają rozmazane, niewyraźne lub łatwo ścieralne oznaczenia.
• Opakowanie: Renomowani producenci dbają o estetyczne i solidne opakowanie. Podróbki mogą przychodzić w byle jakich woreczkach, bez oznaczeń producenta.
• Wiarygodność sprzedawcy: Kupuj tylko u sprawdzonych dostawców, którzy specjalizują się w sprzedaży podzespołów elektronicznych i cieszą się dobrą opinią. Unikaj anonimowych sprzedawców na portalach aukcyjnych, którzy oferują "okazyjne" ceny.
• Spójność partii: Jeśli kupujesz kilka sztuk, sprawdź, czy wszystkie wyglądają identycznie i mają spójne oznaczenia. Różnice mogą wskazywać na mieszanie komponentów z różnych źródeł.

Pamiętaj, że stosowanie nieoryginalnych komponentów to proszenie się o kłopoty. Lepiej zapłacić nieco więcej za pewny produkt niż ryzykować kolejną awarię.

Gdzie kupić kondensator 2200µF 25V? Porównanie opcji w Polsce

Kiedy już wiesz, jakiego kondensatora potrzebujesz, pozostaje pytanie: gdzie go kupić? Na polskim rynku dostępnych jest kilka opcji, każda z własnymi zaletami i wadami. Przyjrzyjmy się im, abyś mógł świadomie wybrać najlepsze źródło dla swoich potrzeb.

Specjalistyczne sklepy internetowe: Największy wybór i najlepsze parametry

Dla mnie, jako elektronika, specjalistyczne sklepy internetowe z podzespołami elektronicznymi to pierwsze i najczęściej wybierane źródło. Oferują one największy wybór kondensatorów 2200µF 25V, w tym te o specyficznych parametrach, takich jak Low ESR czy odporność na 105°C. Znajdziesz tam produkty renomowanych producentów, z pełnymi kartami katalogowymi (datasheetami), co pozwala na precyzyjny dobór. Ceny pojedynczych sztuk wahają się zazwyczaj od około 1 do kilku złotych, w zależności od marki i specyfikacji. Zaletą jest również możliwość porównania wielu produktów i często niższe ceny niż w sklepach stacjonarnych. Wadą może być czas dostawy, choć wiele sklepów oferuje szybką wysyłkę. To najlepsza opcja, jeśli masz czas na oczekiwanie i zależy Ci na konkretnych parametrach.

Stacjonarne sklepy z elektroniką: Gdy część potrzebna jest "na wczoraj"

Stacjonarne sklepy elektroniczne, choć coraz rzadsze, nadal mają swoje miejsce na rynku. Są one niezastąpione, gdy część potrzebna jest "na wczoraj". Jeśli masz pilną naprawę i nie możesz czekać na przesyłkę, lokalny sklep to najlepsze rozwiązanie. Zaletą jest możliwość natychmiastowego zakupu i często fachowa porada sprzedawcy. Niestety, asortyment w takich sklepach bywa bardziej ograniczony możesz mieć problem ze znalezieniem kondensatora o bardzo specyficznych parametrach (np. konkretny Low ESR czy wymiary). Ceny mogą być również nieco wyższe niż w internecie. Mimo to, w nagłych przypadkach, to doskonała alternatywa.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Portale aukcyjne: Okazja czy ryzyko? Jak bezpiecznie kupować

Portale aukcyjne, takie jak Allegro czy eBay, mogą być kuszące ze względu na potencjalne okazje cenowe. Można tam znaleźć zarówno nowe, jak i używane kondensatory, często w atrakcyjnych cenach. Jednakże, to źródło wiąże się z największym ryzykiem. Jak już wspomniałem, łatwo natknąć się na podróbki lub komponenty niskiej jakości, które nie spełniają deklarowanych parametrów. Aby bezpiecznie kupować na portalach aukcyjnych, zawsze:

• Sprawdzaj oceny sprzedawcy: Wybieraj tylko tych z bardzo wysoką liczbą pozytywnych opinii.
• Czytaj dokładnie opis: Upewnij się, że kondensator ma wszystkie potrzebne parametry (pojemność, napięcie, temperatura, ESR, wymiary).
• Unikaj podejrzanie niskich cen: Jeśli cena jest rażąco niska w porównaniu do innych ofert, to niemal pewny znak podróbki.
• Pytaj o pochodzenie: Dobry sprzedawca nie będzie miał problemu z podaniem informacji o producencie i pochodzeniu komponentów.

Portale aukcyjne mogą być dobrym źródłem, ale wymagają od kupującego dużej ostrożności i wiedzy, aby nie dać się oszukać.

Podsumowanie: Dlaczego świadomy wybór kondensatora to inwestycja w żywotność urządzenia?

Podsumowując, kondensator 2200µF 25V, choć mały i często niedoceniany, jest absolutnie kluczowym elementem w stabilności i długowieczności wielu urządzeń elektronicznych. Świadomy wybór tego komponentu, z uwzględnieniem wszystkich kluczowych parametrów pojemności, napięcia, temperatury pracy (szczególnie 105°C w wymagających aplikacjach), niskiego ESR w zasilaczach impulsowych oraz odpowiednich wymiarów fizycznych to nie tylko kwestia prawidłowej naprawy, ale przede wszystkim inwestycja w przyszłość. Wybierając renomowanych producentów i unikając podróbek, zapewniasz sobie spokój ducha i znacznie wydłużasz żywotność swojego sprzętu. Pamiętaj, że ten mały komponent ma ogromny wpływ na ogólną wydajność i niezawodność, a jego prawidłowy dobór jest fundamentem każdej udanej naprawy czy projektu elektronicznego.
