Anteny UKF: Jak wybrać idealną dla krystalicznego odbioru?

Często spotykam się z pytaniem: „Dlaczego moje radio szumi, a ulubione stacje znikają, choć mieszkam w mieście?”. Odpowiedź jest zazwyczaj prosta problem leży w antenie. W tym artykule, jako Artur Kozłowski, chciałbym podzielić się z Wami moim doświadczeniem i wiedzą, aby pomóc Wam raz na zawsze rozwiązać problem słabego odbioru radia UKF. Moim celem jest przeprowadzenie Was przez świat anten radiowych, wyjaśnienie kluczowych pojęć i wskazanie, która antena będzie najlepsza dla Waszej konkretnej sytuacji, byście mogli cieszyć się krystalicznie czystym dźwiękiem ulubionych audycji.

Dlaczego kawałek drutu już nie wystarcza? Słowo o jakości dźwięku z radia UKF

Wielu z nas, w poszukiwaniu szybkiego rozwiązania problemu ze słabym odbiorem radiowym, sięga po prowizoryczne metody. Kawałek drutu wetknięty w gniazdo antenowe odbiornika to klasyk, który niestety rzadko kiedy przynosi zadowalające rezultaty. Dlaczego? Bo radio UKF to nie tylko kwestia "łapania" sygnału, ale przede wszystkim jego jakości.

Proste rozwiązania często skutkują nie tylko brakiem stabilnego sygnału, ale także uciążliwymi szumami, trzaskami i zakłóceniami, które całkowicie psują przyjemność słuchania. Co gorsza, w takich warunkach często tracimy możliwość odbioru stereo, a przecież to właśnie przestrzenny dźwięk jest jednym z największych atutów radia FM. Te wszystkie niedogodności sprawiają, że nawet najlepszy program radiowy przestaje być atrakcyjny.

Moje doświadczenie pokazuje, że odpowiednio dobrana i zainstalowana antena potrafi diametralnie zmienić komfort słuchania. To nie jest tylko "lepszy odbiór", to jest zupełnie nowa jakość krystalicznie czysty dźwięk, stabilne stereo i brak irytujących przerw. Inwestycja w dobrą antenę to inwestycja w komfort i przyjemność z ulubionej muzyki czy audycji, którą chcemy słuchać bez zakłóceń.

Zanim wydasz pieniądze: Kluczowe pojęcia, które musisz znać

Zanim wyruszymy na zakupy, warto zrozumieć kilka podstawowych pojęć, które pomogą nam podjąć świadomą decyzję. Nie martwcie się, postaram się wyjaśnić wszystko w prosty i przystępny sposób, bez zbędnego żargonu.

Antena wewnętrzna czy zewnętrzna? Pierwsza i najważniejsza decyzja

To podstawowe pytanie, które musimy sobie zadać. Odpowiedź zależy w dużej mierze od Waszych warunków lokalowych i siły sygnału w Waszej okolicy.

• Anteny wewnętrzne (pokojowe): Są to rozwiązania wygodne i estetyczne. Nie wymagają skomplikowanego montażu na zewnątrz, co jest dużą zaletą, zwłaszcza w wynajmowanych mieszkaniach czy tam, gdzie montaż zewnętrzny jest niemożliwy. Ich główną wadą jest jednak zazwyczaj niższy zysk energetyczny i większa podatność na zakłócenia pochodzące z wnętrza budynku (np. od sprzętu elektronicznego). Są dobrym wyborem, gdy mieszkacie blisko nadajnika i macie stosunkowo silny sygnał. Popularne modele, np. marki Sonus, znajdziecie w przedziale cenowym 45-80 zł.
• Anteny zewnętrzne: To zazwyczaj znacznie skuteczniejsze rozwiązanie. Oferują wyższy zysk i są mniej podatne na wewnętrzne zakłócenia. Jeśli borykacie się ze słabym sygnałem, mieszkacie w gęstej zabudowie lub daleko od nadajnika, antena zewnętrzna będzie najlepszym wyborem. Ich wady to konieczność montażu na dachu, balkonie lub elewacji, co wiąże się z pewnymi wyzwaniami estetycznymi i technicznymi. Jednak dla krystalicznie czystego odbioru często nie ma lepszej opcji.

Dookólna kontra kierunkowa: Łapać sygnał ze wszystkich stron czy celować w konkretny nadajnik?

Kolejny ważny aspekt to sposób, w jaki antena "widzi" sygnał radiowy.

• Anteny dookólne: Jak sama nazwa wskazuje, odbierają sygnał z każdego kierunku. Są niezwykle wygodne, gdy chcecie odbierać stacje z różnych nadajników, które mogą być rozmieszczone wokół Was. Sprawdzą się również, jeśli nie znacie dokładnej lokalizacji nadajnika. Dobrym przykładem jest popularny model SV-TOTAL firmy Barczak, często stosowany na dachach i balkonach.
• Anteny kierunkowe: Te anteny skupiają się na sygnale pochodzącym z jednego, konkretnego kierunku. Dzięki temu osiągają znacznie wyższy zysk energetyczny i są w stanie "wyciągnąć" sygnał z bardzo odległych stacji, nawet w trudnych warunkach. Wymagają jednak precyzyjnego ustawienia w stronę nadajnika, co może być nieco bardziej czasochłonne podczas instalacji.

Tajemnica wzmacniacza: Kiedy antena aktywna to ratunek, a kiedy problem?

Wiele anten, zwłaszcza pokojowych i niektóre zewnętrzne, to tzw. anteny aktywne, czyli wyposażone we wzmacniacz.

• Antena aktywna: Wbudowany wzmacniacz ma za zadanie wzmocnić słaby sygnał radiowy, co jest nieocenione w obszarach o niskim zasięgu. Należy jednak pamiętać, że wzmacniacz wzmacnia wszystko zarówno sygnał, jak i wszelkie szumy czy zakłócenia. Jeśli sygnał w Waszej lokalizacji jest już wystarczająco silny, wzmacniacz może wręcz pogorszyć jakość odbioru, wprowadzając dodatkowe zniekształcenia. Podobnie, niskiej jakości wzmacniacz może generować własne zakłócenia.
• Antena pasywna: To antena bez wbudowanego wzmacniacza. Jest najlepszym wyborem, gdy sygnał jest wystarczająco silny. Eliminujemy wtedy ryzyko wprowadzenia dodatkowych zakłóceń, które mógłby generować wzmacniacz. Zawsze, jeśli to możliwe, rekomenduję zacząć od anteny pasywnej i dopiero w razie potrzeby rozważyć wzmacniacz (najlepiej zewnętrzny, dobrej jakości).

Polaryzacja pionowa (V) i pozioma (H): Techniczny detal, który decyduje o czystości odbioru

Polaryzacja to kierunek, w którym rozchodzą się fale radiowe. Nadajniki radiowe mogą emitować sygnał w polaryzacji pionowej (V) lub poziomej (H). Dla najlepszego odbioru polaryzacja anteny musi być zgodna z polaryzacją sygnału nadawanego przez stację radiową, którą chcemy odbierać. To często ignorowany, a jednocześnie bardzo ważny detal. Jeśli antena jest ustawiona w niewłaściwej polaryzacji, odbiór będzie znacznie słabszy, nawet jeśli sygnał jest silny. Warto sprawdzić w internecie (np. na stronach UKF.pl), jaka polaryzacja jest używana przez interesujące nas stacje.

Przegląd typów anten radiowych dostępnych na polskim rynku

Polski rynek oferuje szeroki wybór anten UKF, zarówno od globalnych, jak i lokalnych producentów. Przyjrzyjmy się najpopularniejszym typom, które z pewnością spotkacie w sklepach.

Dipol półfalowy: Niezawodny klasyk do odbioru w mieście

Dipol półfalowy to jedna z najprostszych, a jednocześnie bardzo skutecznych konstrukcji antenowych. Składa się z dwóch ramion o długości około ćwierć fali każde (stąd "półfalowy"). Jest to antena pasywna, o stosunkowo niskim zysku, ale w miejscach o silnym sygnale (np. w dużych miastach) potrafi zapewnić bardzo dobry odbiór. Jej zaletą jest prostota konstrukcji, co sprawia, że jest często wybierana przez majsterkowiczów do samodzielnej budowy. To niezawodny klasyk, który w odpowiednich warunkach wciąż ma swoje zastosowanie.

Anteny typu Yagi: Rozwiązanie dla pasjonatów i mieszkańców dalekich od nadajnika

Jeśli mówimy o antenach kierunkowych o wysokim zysku, to anteny Yagi (nazywane też antenami Yagi-Uda) są tutaj królem. Ich charakterystyczna konstrukcja z wieloma elementami (reflektor, dipol, direktory) pozwala na bardzo precyzyjne skupienie sygnału z jednego kierunku. To sprawia, że są idealne do odbioru odległych stacji radiowych lub w trudnych warunkach sygnałowych, gdzie każda "kreska" sygnału jest na wagę złota. Wymagają jednak precyzyjnego ustawienia w stronę nadajnika, co jest kluczowe dla ich skuteczności. Anteny Yagi są często wybierane przez pasjonatów radiodyfuzji, którzy chcą odbierać stacje spoza swojego regionu.

Anteny prętowe i pętlowe (np. SV-TOTAL): Dookólna wygoda na dachu i balkonie

Wśród zewnętrznych anten dookólnych dużą popularnością cieszą się anteny prętowe i pętlowe. Są one znacznie łatwiejsze w montażu niż anteny kierunkowe, ponieważ nie wymagają precyzyjnego celowania w nadajnik. Odbierają sygnał z każdego kierunku, co jest wygodne, gdy chcemy słuchać stacji z różnych źródeł. W Polsce bardzo znanym i często polecanym przykładem jest model SV-TOTAL firmy Barczak. To solidne rozwiązanie dla osób, które cenią sobie wygodę i chcą mieć dostęp do szerokiego spektrum stacji bez konieczności ciągłego przestawiania anteny.

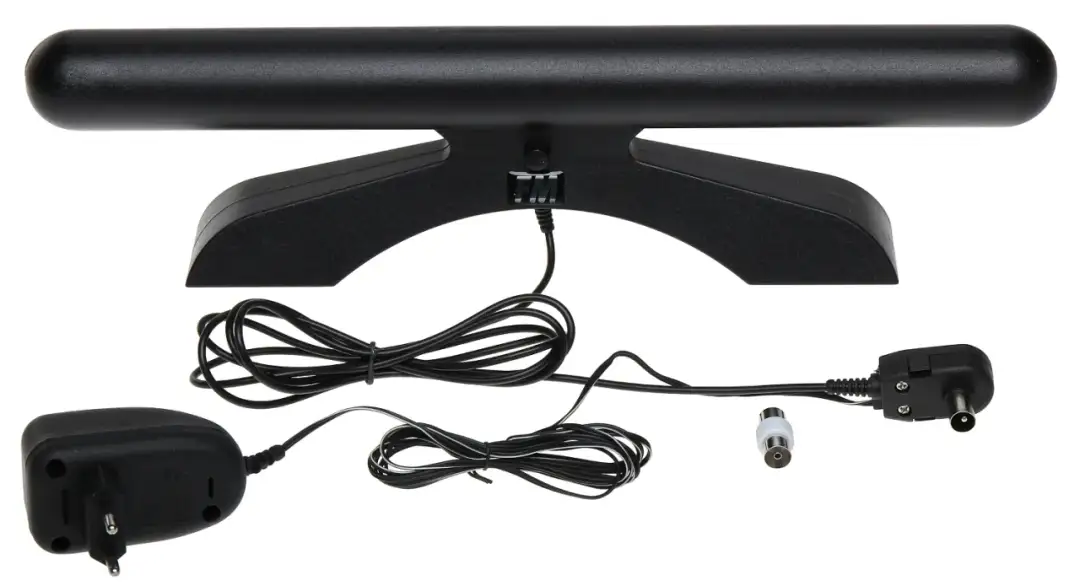

Nowoczesne anteny pokojowe: Gdy liczy się design i prostota montażu

Współczesne anteny pokojowe to już nie tylko kawałek drutu. Producenci, tacy jak Sonus, oferują modele, które łączą w sobie estetyczny design z funkcjonalnością. Często są to anteny aktywne, wyposażone w niewielki wzmacniacz, co pomaga w odbiorze w miejscach o średnim sygnale. Ich główną zaletą jest prostota montażu wystarczy postawić je na półce czy parapecie i podłączyć. Sprawdzają się najlepiej w miastach, gdzie sygnał jest stosunkowo silny, a estetyka wnętrza jest priorytetem. Pamiętajcie jednak, że ich skuteczność zawsze będzie niższa niż dobrze zamontowanej anteny zewnętrznej.

Jak dobrać idealną antenę UKF? Praktyczne scenariusze i rozwiązania

Teoria to jedno, ale jak przełożyć ją na praktyczne działanie? Przyjrzyjmy się kilku typowym scenariuszom, z którymi spotykam się na co dzień, i dobierzmy do nich optymalne rozwiązania.

Scenariusz 1: Mieszkanie w bloku jak pokonać żelbeton i zakłócenia od sąsiadów?

Mieszkanie w bloku, szczególnie tym z wielkiej płyty lub żelbetonu, to prawdziwe wyzwanie dla sygnału radiowego. Grube ściany skutecznie tłumią fale, a liczne urządzenia elektroniczne w sąsiedztwie generują zakłócenia. W takiej sytuacji zacząłbym od wypróbowania anteny wewnętrznej aktywnej, umieszczonej jak najbliżej okna, a najlepiej na balkonie. Czasem nawet niewielkie przesunięcie o kilkanaście centymetrów potrafi zdziałać cuda. Jeśli to nie przyniesie zadowalającej poprawy, a macie możliwość montażu na balkonie, rozważcie zewnętrzną antenę balkonową lub niewielką antenę prętową dookólną. Pamiętajcie o polaryzacji jeśli stacje nadają w polaryzacji poziomej, antena prętowa powinna być ustawiona poziomo, co na balkonie może być trudne.

Scenariusz 2: Dom jednorodzinny na przedmieściach gdy do nadajnika jest kilkadziesiąt kilometrów

Jeśli mieszkacie na przedmieściach, 30-80 km od nadajnika, to kawałek drutu z pewnością nie wystarczy. Tutaj zdecydowanie polecam zewnętrzną antenę kierunkową typu Yagi o wysokim zysku. Musi być ona zamontowana na dachu, na odpowiednio wysokim maszcie, i precyzyjnie skierowana w stronę nadajnika. W takich warunkach, jeśli sygnał nadal będzie zbyt słaby, można rozważyć użycie dodatkowego, dobrej jakości wzmacniacza antenowego, ale zawsze jako ostatnią deskę ratunku, po upewnieniu się, że antena jest optymalnie ustawiona.

Scenariusz 3: Trudny teren (doliny, lasy) jak walczyć o każdą kreskę sygnału?

Doliny, gęste lasy czy wzniesienia to najtrudniejsze warunki odbioru. Tutaj nie ma miejsca na kompromisy. Potrzebujecie najmocniejszych dostępnych rozwiązań. Mówimy o wysokiej jakości, zewnętrznej antenie kierunkowej (Yagi), zamontowanej na jak najwyższym maszcie, aby uzyskać jak najlepszą linię wzroku do nadajnika. Precyzyjne ustawienie jest absolutnie kluczowe, a czasem nawet milimetrowe korekty mogą mieć znaczenie. W takich warunkach często niezbędny jest również silny wzmacniacz antenowy, ale pamiętajcie, aby był to produkt renomowanej firmy, aby nie wprowadzać dodatkowych zakłóceń. W trudnym terenie kluczowe jest również eksperymentowanie z miejscem montażu czasem przesunięcie anteny o kilka metrów w bok lub podniesienie jej o kolejny metr potrafi znacząco poprawić odbiór.

Montaż i podłączenie anteny krok po kroku: Jak uniknąć typowych błędów?

Nawet najlepsza antena nie spełni swojej roli, jeśli zostanie źle zamontowana i podłączona. Oto kilka kluczowych wskazówek, które pomogą Wam uniknąć typowych błędów.

Wybór optymalnego miejsca montażu: Gdzie antena "widzi" najlepiej?

To absolutna podstawa. Antena musi mieć jak najlepszą "widoczność" na nadajnik. Oznacza to, że powinna być zamontowana jak najwyżej i w miejscu, gdzie nie ma żadnych przeszkód (drzewa, inne budynki, kominy) blokujących linię wzroku. Zanim na stałe zamocujecie antenę, warto przeprowadzić testy. Podłączcie antenę tymczasowo i przesuńcie ją w różnych miejscach, obserwując jakość odbioru. Czasem nawet niewielka zmiana pozycji potrafi znacząco poprawić sygnał. Pamiętajcie też, że w przypadku anteny kierunkowej, musi być ona skierowana dokładnie na nadajnik.

Kable, wtyki i symetryzatory: Ciche elementy, od których zależy końcowy sukces

To często niedoceniane elementy, a od ich jakości zależy bardzo wiele. Używajcie tylko wysokiej jakości kabli koncentrycznych o impedancji 75 Ohm. Tanie kable o niskiej jakości ekranowania mogą wprowadzać ogromne straty sygnału i być źródłem zakłóceń. Podobnie z wtykami powinny być solidne i dobrze zamocowane. Niezwykle ważną rolę, zwłaszcza w przypadku anten pasywnych, odgrywa symetryzator (balun). Jego zadaniem jest dopasowanie impedancji anteny do impedancji kabla i odbiornika. Brak symetryzatora lub jego niska jakość to częsta przyczyna słabego odbioru, szumów i braku stereo, ponieważ powoduje niedopasowanie impedancji, co prowadzi do odbić sygnału i strat.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Bezpieczeństwo przede wszystkim: Ochrona odgromowa instalacji zewnętrznej

Jeśli decydujecie się na montaż anteny zewnętrznej, ochrona odgromowa jest absolutną koniecznością. Pamiętajcie, że antena na dachu to idealny punkt dla uderzenia pioruna. Brak odpowiedniego uziemienia i zabezpieczeń może prowadzić do poważnych uszkodzeń sprzętu, a co gorsza, zagrozić bezpieczeństwu mieszkańców. Podstawą jest prawidłowe uziemienie masztu antenowego oraz zastosowanie ogranicznika przepięć na kablu antenowym, tuż przed wejściem do budynku. Jeśli nie macie pewności, jak to zrobić, skonsultujcie się z elektrykiem lub specjalistą od instalacji antenowych. Bezpieczeństwo jest najważniejsze!

A może zbudować samemu? Krótki poradnik dla majsterkowiczów

Dla tych z Was, którzy lubią majsterkować i posiadają podstawowe umiejętności techniczne, istnieje możliwość samodzielnej budowy anteny. To fascynujące hobby, a satysfakcja z odbioru sygnału na własnoręcznie wykonanej antenie jest ogromna. Szczególnie popularna jest budowa prostych dipoli półfalowych, które przy odrobinie precyzji mogą działać zaskakująco dobrze. W internecie, zwłaszcza na forach dla elektroników, takich jak słynna elektroda.pl, znajdziecie mnóstwo schematów, poradników i gotowych projektów. Pamiętajcie jednak, że choć proste konstrukcje są łatwe do wykonania, to budowa bardziej zaawansowanych anten kierunkowych wymaga już większej wiedzy i precyzji. To opcja dla prawdziwych pasjonatów, którzy chcą zgłębić tajniki radiotechniki.

Podsumowanie: Twoja finalna checklista przed zakupem anteny radiowej

Mam nadzieję, że ten przewodnik pomógł Wam uporządkować wiedzę na temat anten UKF. Zanim podejmiecie ostateczną decyzję o zakupie, przejdźcie przez tę krótką checklistę:

• Jaka jest odległość od nadajnika i siła sygnału w mojej lokalizacji? (To klucz do wyboru między anteną wewnętrzną a zewnętrzną, a także do określenia potrzebnego zysku.)
• Czy mam możliwość montażu anteny zewnętrznej, czy muszę polegać na wewnętrznej? (Kwestie estetyczne, zgody administracji, możliwości techniczne.)
• Czy potrzebuję anteny dookólnej (wiele stacji) czy kierunkowej (jedna, odległa stacja)? (Zależy od Waszych preferencji i lokalizacji nadajników.)
• Czy wzmacniacz będzie pomocny, czy może wprowadzić zakłócenia? (Zacznijcie od pasywnej, jeśli sygnał jest wystarczająco silny.)
• Jaka jest polaryzacja nadawanych stacji? (Sprawdźcie to i dopasujcie polaryzację anteny.)
• Czy mam odpowiednie kable i akcesoria? (Nie oszczędzajcie na kablach, wtykach i symetryzatorach!)
• Czy zadbałem o bezpieczeństwo instalacji (ochrona odgromowa)? (Absolutny priorytet przy antenach zewnętrznych.)
